风电接入电网技术规定
- 格式:doc
- 大小:71.00 KB
- 文档页数:7
《风电场接入电力系统技术规定》全文所属分类: 新闻资讯来源: 国家标准化管理委员会更新日期: 2012-09-20 前言本标准根据国家标准化管理委员会下达的国标委综合【2009】93号《2009年第二批国家标准计划项目》标准计划修订。
本标准与能源行业标准《大型风电场并网设计技术规范》共同规定了风电场并网的相关技术要求,能源行业标准规定了大型风电场并网的设计技术要求,本标准规定了风电场并网的通用技术要求。
本标准规定了对通过110(66)kV及以上电压等级线路与电力系统连接的新建或扩建风电场的技术要求。
本标准实施后代替GB/Z 19963-2005。
本标准由全国电力监管标准化技术委员会提出并归口。
本标准主要起草单位:中国电力科学研究院。
本标准参加编写单位:龙源电力集团股份有限公司,南方电网技术研究中心,中国电力工程顾问集团公司。
本标准主要起草人:王伟胜,迟永宁,戴慧珠,赵海翔,石文辉,李琰,李庆,张博,范子超,陆志刚,胡玉峰,陈建斌,张琳,韩小琪。
风电场接入电力系统技术规定1 范围本标准规定了风电场接入电力系统的技术要求。
本标准适用于通过110(66)kV及以上电压等级线路与电力系统连接的新建或扩建风电场。
对于通过其他电压等级与电力系统连接的风电场,可参照执行。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 12325-2008 电能质量供电电压偏差GB/T 12326-2008 电能质量电压波动和闪变GB/T 14549-1993 电能质量公用电网谐波GB/T 15945-2008 电能质量电力系统频率偏差GB/T 15543-2008 电能质量三相电压不平衡GB/T 20320-2006 风力发电机组电能质量测量和评估方法DL 755-2001 电力系统安全稳定导则DL/T 1040-2007 电网运行准则SD 325-1989 电力系统电压和无功电力技术导则3 术语和定义下列术语和定义适应于本文件。
风电接入电网技术规定模版第一章总则第一条目的与依据本技术规定的目的是为了规范风电发电设施接入电网的技术条件,保证电网的安全稳定运行,加强对风电发电设施的管理,促进风电发展,依据《电力法》、《电力系统自动化设备技术导则》等相关法律法规。
第二条适用范围本技术规定适用于全国范围内的风电发电设施接入电网的技术规范。
第三条主管部门国家能源局负责对本技术规定的监督管理。
第二章接入条件第四条接入方式风电发电设施可以采用并网逆变器等技术手段接入电网。
第五条接入电压等级风电发电设施接入电网的电压等级应符合国家电网规定的标准。
第六条接入容量风电发电设施的接入容量应符合国家电力系统规划和电网调度的要求。
第七条接入点选择风电发电设施接入电网的接入点应根据电网的供电范围和风电厂的分布合理选择,并报主管部门备案。
第三章技术要求第八条风电发电设施电气连接风电发电设施与电网的电气连接应符合国家电气规范的要求,确保电气连接的可靠性和安全性。
第九条风电发电设施并网逆变器风电发电设施的并网逆变器应符合国家电网规定的标准,具有电压和频率调整功能,能够实现与电网的同步运行。
第十条风电发电设施发电质量风电发电设施的发电质量应符合国家电力行业标准,确保对电网的电压、频率等参数影响控制在国家规定的范围内。
第十一条风电发电设施运行监测风电发电设施应具备运行监测系统,实时监测设施的运行状态和发电效率,及时发现并处理异常情况。
第十二条低电压穿越风电发电设施应具备低电压穿越功能,能够在电网电压异常下安全运行并接入电网。
第四章安全防护第十三条风电发电设施安全保护风电发电设施应具备过电流、过电压、短路等安全保护装置,确保设施运行时的安全性和稳定性。
第十四条天然灾害防护风电发电设施应具备抗风、抗雷、抗冰、抗震等防护能力,确保设施在天然灾害发生时的安全可靠运行。
第十五条人员安全管理风电发电设施应建立完善的人员安全管理制度,设立专门的安全责任人负责设施的安全管理和应急响应工作。

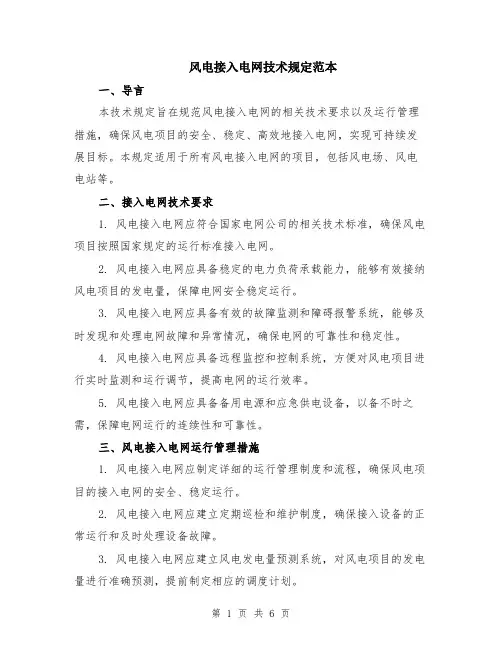

风电接入电网技术规定范本一、导言本技术规定旨在规范风电接入电网的相关技术要求以及运行管理措施,确保风电项目的安全、稳定、高效地接入电网,实现可持续发展目标。
本规定适用于所有风电接入电网的项目,包括风电场、风电电站等。
二、接入电网技术要求1. 风电接入电网应符合国家电网公司的相关技术标准,确保风电项目按照国家规定的运行标准接入电网。
2. 风电接入电网应具备稳定的电力负荷承载能力,能够有效接纳风电项目的发电量,保障电网安全稳定运行。
3. 风电接入电网应具备有效的故障监测和障碍报警系统,能够及时发现和处理电网故障和异常情况,确保电网的可靠性和稳定性。
4. 风电接入电网应具备远程监控和控制系统,方便对风电项目进行实时监测和运行调节,提高电网的运行效率。
5. 风电接入电网应具备备用电源和应急供电设备,以备不时之需,保障电网运行的连续性和可靠性。
三、风电接入电网运行管理措施1. 风电接入电网应制定详细的运行管理制度和流程,确保风电项目的接入电网的安全、稳定运行。
2. 风电接入电网应建立定期巡检和维护制度,确保接入设备的正常运行和及时处理设备故障。
3. 风电接入电网应建立风电发电量预测系统,对风电项目的发电量进行准确预测,提前制定相应的调度计划。
4. 风电接入电网应建立电网监测系统,对电网的各项指标进行监测和分析,确保电网运行的稳定性和可靠性。
5. 风电接入电网应建立故障处理和应急预案,确保在故障发生时能够及时有效地处理故障,并采取相应的紧急措施。
四、风电接入电网的技术评估和验收1. 风电接入电网应经过专业的技术评估,对接入电网的技术可行性进行评估和论证。
2. 风电接入电网应经过严格的技术验收,确保接入电网的质量和安全。
3. 风电接入电网的技术评估和验收应由专业的技术机构进行,评估和验收结果应及时向风电项目的相关部门通报。
五、风电接入电网的技术改进和升级1. 风电接入电网应根据实际运行情况进行定期的技术改进和升级,以提高接入电网的效能和安全性。
《风电场接入电力系统技术规定》全文所属分类: 新闻资讯来源: 国家标准化管理委员会更新日期: 2012-09-20 前言本标准根据国家标准化管理委员会下达的国标委综合【2009】93号《2009年第二批国家标准计划项目》标准计划修订。
本标准与能源行业标准《大型风电场并网设计技术规范》共同规定了风电场并网的相关技术要求,能源行业标准规定了大型风电场并网的设计技术要求,本标准规定了风电场并网的通用技术要求。
本标准规定了对通过110(66)kV及以上电压等级线路与电力系统连接的新建或扩建风电场的技术要求。
本标准实施后代替GB/Z 19963-2005。
本标准由全国电力监管标准化技术委员会提出并归口。
本标准主要起草单位:中国电力科学研究院。
本标准参加编写单位:龙源电力集团股份有限公司,南方电网技术研究中心,中国电力工程顾问集团公司。
本标准主要起草人:王伟胜,迟永宁,戴慧珠,赵海翔,石文辉,李琰,李庆,张博,范子超,陆志刚,胡玉峰,陈建斌,张琳,韩小琪。
风电场接入电力系统技术规定1 范围本标准规定了风电场接入电力系统的技术要求。
本标准适用于通过110(66)kV及以上电压等级线路与电力系统连接的新建或扩建风电场。
对于通过其他电压等级与电力系统连接的风电场,可参照执行。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 12325-2008 电能质量供电电压偏差GB/T 12326-2008 电能质量电压波动和闪变GB/T 14549-1993 电能质量公用电网谐波GB/T 15945-2008 电能质量电力系统频率偏差GB/T 15543-2008 电能质量三相电压不平衡GB/T 20320-2006 风力发电机组电能质量测量和评估方法DL 755-2001 电力系统安全稳定导则DL/T 1040-2007 电网运行准则SD 325-1989 电力系统电压和无功电力技术导则3 术语和定义下列术语和定义适应于本文件。
风电接入电网技术规定1.1基本要求风电场具有功功率调节能力,并能根据电网调度部门指令控制其有功功率输出。
为了实现对风电场有功功率的控制,风电场需安装有功功率控制系统,能够接收并自动执行调度部门远方发送的有功出力控制信号,确保风电场最大输出功率及功率变化率不超过电网调度部门的给定值。
1.2最大功率变化率风电场应限制输出功率的变化率。
最大功率变化率包括1min功率变化率和10min功率变化率,具体限值可参照表1。
表1风电场最大功率变化率推荐值风电场装机容量(MW)10min最大变化量(MW)1min最大变化量(MW)3020630-150装机容量/1.5装机容量/515010030在风电场并网以及风速增长过程中,风电场功率变化率应当满足此要求。
这也适用于风电场的正常停机,但可以接受因风速降低(或超出最大风速)而引起的超出最大变化率的情况。
风电场最大功率变化率的确定也可根据风电场所接入系统的状况、其他电源的调节特性、风电机组运行特性等,由电网运营企业和风电场开发运营企业共同确定。
1.3紧急控制在电网紧急情况下,风电场应根据电网调度部门的指令来控制其输出的有功功率,并保证风电场有功控制系统的快速性和可靠性。
a)电网故障或特殊运行方式下要求降低风电场有功功率,以防止输电设备发生过载,确保电力系统稳定性。
b)当电网频率高于50.5Hz时,依据电网调度部门指令降低风电场有功功率,严重情况下可以切除整个风电场。
c)在事故情况下,若风电场的运行危及电网安全稳定,电网调度部门有权暂时将风电场解列。
事故处理完毕,电网恢复正常运行状态后,应尽快恢复风电场的并网运行。
、风电场无功功率2.1无功电源a)风电场应具备协调控制机组和无功补偿装置的能力,能够自动快速调整无功总功率。
风电场的无功电源包括风电机组和风电场的无功补偿装置。
首先充分利用风电机组的无功容量及其调节能力,仅靠风电机组的无功容量不能满足系统电压调节需要的,在风电场集中加装无功补偿装置。

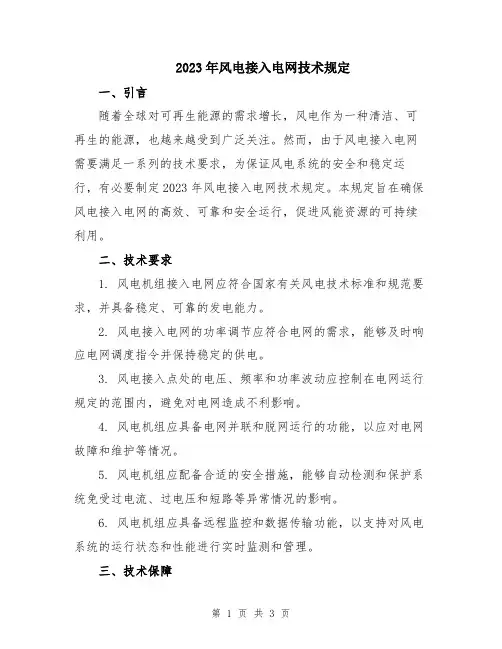

2023年风电接入电网技术规定一、引言随着全球对可再生能源的需求增长,风电作为一种清洁、可再生的能源,也越来越受到广泛关注。
然而,由于风电接入电网需要满足一系列的技术要求,为保证风电系统的安全和稳定运行,有必要制定2023年风电接入电网技术规定。
本规定旨在确保风电接入电网的高效、可靠和安全运行,促进风能资源的可持续利用。
二、技术要求1. 风电机组接入电网应符合国家有关风电技术标准和规范要求,并具备稳定、可靠的发电能力。
2. 风电接入电网的功率调节应符合电网的需求,能够及时响应电网调度指令并保持稳定的供电。
3. 风电接入点处的电压、频率和功率波动应控制在电网运行规定的范围内,避免对电网造成不利影响。
4. 风电机组应具备电网并联和脱网运行的功能,以应对电网故障和维护等情况。
5. 风电机组应配备合适的安全措施,能够自动检测和保护系统免受过电流、过电压和短路等异常情况的影响。
6. 风电机组应具备远程监控和数据传输功能,以支持对风电系统的运行状态和性能进行实时监测和管理。
三、技术保障1. 风电接入电网的建设和运营应遵循国家的法律法规和标准,确保合规操作,并接受监管部门的监督和检查。
2. 风电接入电网应具备可靠的电网结构和设备,以确保对风电系统的高质量供电和稳定运行。
3. 风电接入电网应配置适当的设备保护系统,并进行定期维护和巡检,以减少潜在的故障和事故风险。
4. 风电接入电网应与周围的电网系统进行合理的连接和交流,以实现良好的电网运行并提高供电可靠性。
5. 风电接入电网应设立专门的运维团队或委托专业公司进行运营管理,确保风电系统的正常运行。
四、技术监测1. 风电接入电网应安装有效的数据监测装置,对风电系统的发电量、电压、频率和功率等参数进行实时监测和记录。
2. 风电机组应通过远程监控系统向运维团队提供实时数据,以支持对风电系统的运行状态和性能进行监测和管理。
3. 风电接入电网应定期进行检测和评估,以确保风电系统的运行质量和安全性,并及时处理发现的问题。
风电接入电网技术规定第一章总则第一条规定目的为规范风电接入电网的技术要求,确保电网的安全稳定运行,促进风能的合理利用,依据相关法律法规,订立本规定。
第二条规定适用范围本规定适用于全部风电接入电网的场所,包括风电场、电网企事业单位和其他与风电接入电网有关的设施。
第三条定义1. 风电场:指风能发电装置依靠风能发电的设施。
2. 风电接入电网:指风能发电装置通过输电设施接入电网的过程。
3. 电网企事业单位:指负责电网运行和管理的企事业单位。
第二章技术要求第四条风电场选址要求1. 风电场应优先选址在风能资源丰富、地形平坦、地质条件良好的地区。
2. 风电场选址应避开军事禁区、民航安全区、自然保护区等受限区域。
第五条风电装置技术要求1. 风电装置应具备稳定的发电性能,达到国家规定的发电效率和质量要求。
2. 风电装置应配备相应的监测设备,实时监测发电装置的运行状态,适时发觉并解决故障。
第六条输电设施技术要求1. 输电设施应充足相应的电气安全标准,具备牢靠的电力传输本领。
2. 输电设施应定期进行检测和维护,确保其正常运行。
第七条接入电网技术要求1. 风电场接入电网应符合电力行业规划和技术要求。
2. 接入电网应供给稳定的电力接受本领,充足风电场的发电需求。
第八条安全管理要求1. 风电场应订立安全管理制度,确保人员和设备的安全。
2. 电网企事业单位应加强对风电场的安全监管,确保风电接入电网的安全运行。
第三章管理标准第九条风电场建设管理1. 风电场建设前,应依照相关法律法规进行环境影响评价,并获得相应的建设许可。
2. 风电场建设过程中,应依照工程建设标准进行施工,保证工程质量和进度。
第十条风电装置管理1. 风电装置应定期进行维护和巡检,确保其正常运行。
2. 风电装置应建立故障记录和维护档案,定期进行技术评估。
第十一条输电设施管理1. 输电设施应定期进行巡察和检测,适时发觉并解决故障。
2. 输电设施的维护和修复应遵从相关规范和标准。
风电场电网接入技术及并网运行规程随着全球对可再生能源的需求不断增加,风电成为了当前最为广泛使用的清洁能源之一。
风电场作为风能转化为电能的重要设施,其电网接入技术和并网运行规程的有效实施,对于确保风电产能释放、电网稳定运行以及实现可再生能源并网具有重要意义。
本文将深入探讨风电场电网接入技术和并网运行规程的相关内容,为风电行业的持续发展提供参考。
风电场电网接入技术作为确保风电场安全高效运行的基础,其主要任务是将风电场发出的电能安全送入电力系统。
首先,电网接入技术需要保证风电场的电能与电力系统的频率、电压等参数能够匹配,在不破坏电力系统稳定运行的前提下实现双方的互联互通。
其次,电网接入技术还需考虑到风电场的发电能力和变化情况,以确保电网供需平衡和稳定性。
最后,电网接入技术需要具备故障检测与处理机制,以及快速切除和重连电力系统的能力,以应对突发的故障情况。
在实际应用中,常见的电网接入技术包括并联运行技术、串并联技术和VSC-HVDC技术。
并网运行规程则是对风电场并入电力系统后的运行行为进行规范和管理的文件,其主要目的是确保风电场与电力系统之间的安全稳定运行。
首先,规程需要明确电力系统的要求和标准,以确保风电场在并入电力系统后能够满足其安全可靠性要求。
其次,规程需要制定风电场的运行参数和限制条件,以确保风电场在规定范围内进行电力调度和控制,并统一风电场各个环节的运行模式。
最后,规程还需要明确风电场与电力系统之间的通信和数据交互要求,以便实现双方之间的信息互通和监测控制。
要实施风电场电网接入技术和并网运行规程,需要考虑以下几个方面的问题。
首先,需要建立统一的标准和规范,以便不同地区和国家的风电场能够实现互联互通和相互协调。
其次,需要加强对风电场电网接入技术和并网运行规程的研究和开发,以满足不断变化的风电场和电力系统的需求。
此外,还需要加强对风电场运行状态的监测和控制技术的研究,以提高风电场的运行效率和可靠性。
风电接入电网技术规定
是指用于规范和指导风电场接入电网的技术要求和操作规范的文件。
该规定主要包括以下几个方面的内容:
1. 接入点选择:规定了风电场的接入点选择原则和要求,包括接入电压级别、接入电网类型等。
2. 接入电网参数:规定了风电场接入电网的电压、频率、功率因数等参数的要求,确保风电场与电网稳定运行。
3. 电网连络装置:规定了风电场与电网之间的电气连络装置的技术要求,包括接口规范、保护装置、监测装置等。
4. 接入保护方案:规定了风电场接入电网的保护方案,包括风电场对电网故障的响应、断开与重连控制策略等。
5. 调度控制:规定了风电场在电网调度控制下的运行方式和要求,包括功率控制、电压控制、频率控制等。
6. 运行管理:规定了风电场运行管理的技术要求,包括运行数据采集、故障诊断、运行维护等。
这些规定的制定旨在保证风电场接入电网运行的安全稳定,提高电网的可靠性和灵活性,促进清洁能源的利用和消纳。
根据具体国家或地区的要求和条件,相应的风电接入电网技术规定可能会有所不同。
第 1 页共 1 页。
风电场接入电力系统技术规定
风力发电接入电网技术规定
一、定义
1.电力系统:是指对对电力供应需求进行综合调节、分配、控制的组织系统,包括输电线路、变电设备和用户等部分。
2.风力发电:是指以风能为主要能源的发电方式,利用风动的气体转换成机械能再转换成电能的过程。
二、风力发电机组的运行要求
1.广阔的风速:风电机组的运行要求风速在一定的范围内,最高不能超过风电机组发电电压的阈值,最低也不能低于经济发电的设置值。
2.稳定的电网电压:在把风力发电机组接入电力系统时,需要确保电网电压是稳定的,不会出现太大波动。
3.保护设备完善:接入电力系统的风力发电机组,必须配备足够先进且完善的保护设备,以保证电网的安全运行。
三、风力发电接入电力系统的技术规定
1. 连接配网:接入电网的风力发电机组,必须经过正确的连接配网,以避免失稳、过负荷等问题。
2. 电压等级要求:风力发电机组接入电力系统必须满足电网相应等级的电压要求,且不能发生过压或欠压,否则会损坏线路及设备,影响供电质量。
3. 电网平衡要求:在风力发电接入电力网时,必须保证该网的结构稳定,同时也要注意电力系统中电量的平衡,以免出现再平衡情况。
4.应急措施:在风力发电接入电力网的过程中,如果发生系统故障,应立即采取应急措施,以尽量避免损害电网或用电设备的情况发生。
四、安装检查要求
1. 风力发电机组安装要求:如果用户使用风电动力系统,必须确保发电机组的安装地点符合电力系统的标准和要求,否则会影响设备的运行效果。
2. 风力发电机组检查要求:安装完成之后,需要对发电机组进行详细的检查,特别是电气接线、保护装置和发电机组周边环境等,以确保设备符合相关标准。
风电接入电网技术规定一、背景与目的为了保障风电发电设备接入电网的安全稳定运行,提高电网供电质量和可靠性,我公司订立了本《风电接入电网技术规定》。
本规定适用于我公司管辖范围内的风电接入电网工程,确保风电发电设备与电网有机结合,实现高效、可连续发展。
二、术语及定义1.风电发电设备(Wind Power Generation Equipment):指安装在陆地或海洋上的风轮、风机、风力涡轮机等专业风能转化设备,将风能转化为电能的装置。
2.风电接入电网(Wind Power Grid Connection):指将风电发电设备的输出电能接入到电力系统的过程。
3.电网调度(Grid Dispatch):指依据电力需求和电网运行情况,对风电发电设备进行合理调度和运行管理。
4.并网电压(Grid Voltage):指电网运行时的电压水平。
三、接入规划1.在风电项目开发初期,需要订立认真的风电接入电网规划。
规划应包含风电发电设备的规模、接入点、接入方式、电网调度方案等内容。
2.风电接入电网规划应符合国家电力规划和地方要求,保证电网的正常运行和可靠性。
四、接入条件1.风电发电设备接入电网前,需满足以下条件:–设备的设计、制造、安装、调试等工作符合相关电力规范及技术要求。
–设备具备稳定工作本领,能够确保长期的安全运行。
–设备的电压、频率、功率因数等指标符合电网要求。
–设备接入电网前需进行相关技术评估和接口测试,确保设备与电网能够良好地连接和协调运行。
五、接入方式1.风电发电设备可以采用直接接入、间接接入或者混合接入的方式接入电网。
具体接入方式应依据风电发电设备特点和电网条件进行选择。
2.直接接入方式是指将风电发电设备的电能直接送入电网。
3.间接接入方式是指将风电发电设备的电能通过中心变压器等设备进行调整后再送入电网。
4.混合接入方式是指在直接接入方式和间接接入方式中采取一种或多种方式接入电网。
六、接入安全与稳定运行1.风电发电设备接入电网应具备以下安全与稳定运行措施:–设备应具备过载、短路等故障保护装置,确保设备在故障情况下能够及时切除与电网的连接。
1、范围----------------------------------------------------------------------------2、规范性引用文件_______________________________________3、基本规定_____________________________________________4、电网接纳风电的能力___________________________________5、风电场的接入系统_____________________________________ 36、风电场有功功率_______________________________________ 37、风电场无功功率及无功补偿_____________________________ 58、风电场运行电压_______________________________________ 69、风电场运行频率_______________________________________ 810、电能质量指标 (8)11、风电场及系统继电保护和安全自动装置___________________.912、调度自动化__________________________________________ 1013、风电场通信__________________________________________ 1214、风电机组选型和参数__________________________________.1315、风电场并网调试______________________________________ 1316、风电场接入电网测试__________________________________.141、 范本规定提出了风电场接入电网的技术要求。
本规定适用于接入内蒙古电网所有的新建和扩建风电场。
风电接入电网技术规定范本第一章总则第一条为规范风电接入电网的技术要求和管理,保障电网的稳定运行和电力系统的安全、经济高效运行,制定本技术规定。
第二条本技术规定适用于从事风电接入电网的各类主体,包括风电设备制造商、风电场运营商、电力系统运营商等。
第三条风电接入电网应遵循以下原则:1. 风电接入电网应符合国家有关能源发展和电网规划的政策和要求;2. 风电接入电网应符合国家和地方有关电力系统的技术标准和安全规范;3. 风电接入电网应符合国家和地方有关环境保护和能源节约的法律法规;4. 风电接入电网应符合电力市场化运营的要求;5. 风电接入电网应具备良好的对外接入条件和接口技术能力。
第四条风电接入电网应根据电力系统的需求和风电场的特点,制定相应的技术方案和实施计划。
第五条风电接入电网应按照可持续发展的原则,优化发展风电和电力系统,提高电力系统的可靠性、可调度性和可扩展性。
第二章风电接入电网的技术要求第六条风电场应按照国家和地方有关规定的技术标准和安全规范,选取合适的风电设备,确保风电接入电网的安全运行。
第七条风电场应满足以下技术要求:1. 风电设备应具有良好的性能和可靠性,能够适应复杂的气候和地形条件;2. 风电设备应具备远程监控和故障检测功能,方便实时监测和管理;3. 风电设备应具备低电流谐波、无功无功并补和并网保护等技术能力;4. 风电设备的短路电流和过电流能力应符合电网接口要求;5. 风电设备应具备与电网的通信和控制能力,实现电网的调度和管理。
第八条风电场应按照电力系统规划和风电资源开发的需求,合理布局和选址,确保风电的稳定供电。
第九条风电场应按照国家和地方有关环境保护的法律法规,采取有效的环境保护措施,减少对生态环境的影响。
第十条风电场应建立健全风电设备的安全与运维管理体系,确保设备的正常运行和维护。
第十一条风电场应按照有关规定和要求,开展必要的技术研究和应急预案,提高风电接入电网的应对突发事件的能力。
目次前言.......................................................................................................................... 错误!未定义书签。
1 范围............................................................................................................................ 错误!未定义书签。
2 规范性引用文件........................................................................................................ 错误!未定义书签。
3 术语和定义................................................................................................................ 错误!未定义书签。
4 风电场运行条件 (2)5 风电场有功功率........................................................................................................ 错误!未定义书签。
6 风电场无功功率及电压控制.................................................................................... 错误!未定义书签。
7 风电场电能质量........................................................................................................ 错误!未定义书签。
风电接入电网技术规定在现代社会中,新能源具有越来越紧要的地位,因其清洁、可持续的特点,已经成为将来能源消费的紧要趋势。
其中风能作为最为成熟的新能源形式之一,在我国风电发电量已经超过核电发电量,并且呈快速增长的趋势。
然而,风电接入电网作为风电进展的紧要环节,存在一系列技术与规划难题,其中最为核心的是技术规定的问题。
下面将对风电接入电网的技术规定进行认真探讨。
一、技术规范及标准1、接口技术规范针对于不同型号和规格的风电机组的接口技术进行规范,保证适当的适应性和标准化的配套性,避开系统接口的不兼容与故障,采纳国内和国际标准以及国家风电产业的自主标准进行规范。
2、并网测试标准针对于风电并网后的性能检测和设置,需要订立相应的测试标准,包括以下几方面内容:(1)并网点验:在各个并网点的验收时,需要依据不同的地理位置和环境条件,来进行并网测试,检测并记录其性能指标。
(2)性能参数测试:需要对风电机组各项性能进行检测,包括风轮的切入风速、切出风速、额定风速等紧要参数指标;(3)序列掌控和保护功能测试:测试系统序列掌控和保护功能的效果和牢靠性,保证整个系统可以顺畅地运行。
3、配备电缆规范风电机组的配备电缆也需要进行规范,包括以下几方面内容:(1)电缆的厂家产地、型号和规格等细节;(2)铺设电缆地点、电缆长度、电缆金属外护层(防护机械损坏)、地线等细节;(3)电缆附件:拔插式接头、铠装电缆的接头、多芯电缆的接头以及接触器的配件。
二、风机并网的技术要求1、网络安全随着现代化网络交给通信的普及,网络安全问题日益严重,在风电机组并网中,需要注意防范网络安全问题,可实行以下方式:(1)对风电机组和通信系统进行肯定程度的隔离和防护;(2)确保风电机组的系统有完善的安全体系,比如访问掌控、漏洞管理、升级等;(3)保证风电机组和外界系统之间的安全通信,使用加密协议等安全技术,确保数据传输的机密性和完整性。
2、运行安全在风电机组并网中,运行安全也是特别紧要的一点,重要包括以下几点:(1)高品质发电:风电机组的发电质量对电网产生的影响需要考虑,保证风电机组发电的质量和稳定性;(2)电压和频率:风电机组应当将电压和频率掌控在合适的范围内,保证沉余发电能够贡献到电网中;(3)保护机制:风电机组应当具备充分的保护机制,比如接地、过电压保护、过流保护、过热保护等,以保证风电机组能够稳定运行,并且不会对电网造成损害。
风电场接入电网技术规定风电场接入电网技术规定中国电力科学研究院200& 121 2 3 4 5 6 7 8 9 10 11 12 13 14 15 范• • • 1规范性引用文1术语和定义1电网接纳风电能2风电场有功功率3风电场无功功4风电5风电场电压调5风电场低电压穿越5风电场运行频6风电场电能质量7风电场模型和参7风电场通信与信号8风电场功率预8风电场接入电网检测风电场接入电网技术规定(送审稿)本规定提出了风电场接入电网的技术要求。
本规定适用于国家电网公司经营区域12325-2003电能质量供电电压允许偏差GB 12326-2000电能质量电压波动和闪变GB/T 14549-1993电能质量公用电网谐波GB/T 15945-1995电能质量电力系统频率允许偏差GB/T 15543-2008电能质量三相电压不平衡DL 755-2001电力系统安全稳定导则SD 325-1989电力系统电压和无功技术导则GB/T 20320-2006风力发电机组电能质量测量和评估方法3术语和定义本标准采用下列定义和术语。
3. 1风电机组wind turbine generator system; WTGS将风的动能转换为电能的系统。
3.2风电场wind farin;wind power plant;山一批风电机组或风电机组群组成的电站。
3.3风电场并网点point of interconnection of wind farm与公共电网直接连接的风电场升压站高压侧母线。
3.4风电场有功功率active power of wind farm风电场输入到并网点的有功功率。
3.5风电场无功功率reactive power of wind farm风电场输入到并网点的无功功率。
3.6功率变化率power ramp rate在单位时间low voltage ride through of wind turbines当电网故障或扰动引起风电场并网点的电压跌落时,在一定电压跌落的范W 内,风电机组能够不间断并网运行。
( 安全管理 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改2021新版风电接入电网技术规定Safety management is an important part of production management. Safety and production are inthe implementation process2021新版风电接入电网技术规定1.1基本要求风电场具有功功率调节能力,并能根据电网调度部门指令控制其有功功率输出。
为了实现对风电场有功功率的控制,风电场需安装有功功率控制系统,能够接收并自动执行调度部门远方发送的有功出力控制信号,确保风电场最大输出功率及功率变化率不超过电网调度部门的给定值。
1.2最大功率变化率风电场应限制输出功率的变化率。
最大功率变化率包括1min功率变化率和10min功率变化率,具体限值可参照表1。
表1风电场最大功率变化率推荐值风电场装机容量(MW)10min最大变化量(MW)1min最大变化量(MW)15010030在风电场并网以及风速增长过程中,风电场功率变化率应当满足此要求。
这也适用于风电场的正常停机,但可以接受因风速降低(或超出最大风速)而引起的超出最大变化率的情况。
风电场最大功率变化率的确定也可根据风电场所接入系统的状况、其他电源的调节特性、风电机组运行特性等,由电网运营企业和风电场开发运营企业共同确定。
1.3紧急控制在电网紧急情况下,风电场应根据电网调度部门的指令来控制其输出的有功功率,并保证风电场有功控制系统的快速性和可靠性。
a)电网故障或特殊运行方式下要求降低风电场有功功率,以防止输电设备发生过载,确保电力系统稳定性。
b)当电网频率高于50.5Hz时,依据电网调度部门指令降低风电场有功功率,严重情况下可以切除整个风电场。
风电场接入电网技术规定
1、风电场有功功率
1.1 基本要求
风电场具有功功率调节能力,并能根据电网调度部门指令控制其有功功率输出。
为了实现对风电场有功功率的控制,风电场需安装有功功率控制系统,能够接收并自动执行调度部门远方发送的有功出力控制信号,确保风电场最大输出功率及功率变化率不超过电网调度部门的给定值。
1.2 最大功率变化率
风电场应限制输出功率的变化率。
最大功率变化率包括1min功率变化率和10min功率变化率,具体限值可参照表1。
表1 风电场最大功率变化率推荐值
在风电场并网以及风速增长过程中,风电场功率变化率应当满足此要求。
这也适用于风电场的正常停机,但可以接受因风速降低(或超出最大风速)而引起的超出最大变化率的情况。
风电场最大功率变化率的确定也可根据风电场所接入系统的状况、其他电源的调节特性、风电机组运行特性等,由电网运营企业和风电场开发运营企业共同确定。
1.3 紧急控制
在电网紧急情况下,风电场应根据电网调度部门的指令来控制其输出的有功功率,并保证风电场有功控制系统的快速性和可靠性。
a) 电网故障或特殊运行方式下要求降低风电场有功功率,以防止输电设备
发生过载,确保电力系统稳定性。
b) 当电网频率高于50.5Hz时,依据电网调度部门指令降低风电场有功功率,严重情况下可以切除整个风电场。
c) 在事故情况下,若风电场的运行危及电网安全稳定,电网调度部门有权暂时将风电场解列。
事故处理完毕,电网恢复正常运行状态后,应尽快恢复风电场的并网运行。
2、风电场无功功率
2.1 无功电源
a) 风电场应具备协调控制机组和无功补偿装置的能力,能够自动快速调整无功总功率。
风电场的无功电源包括风电机组和风电场的无功补偿装置。
首先充分利用风电机组的无功容量及其调节能力,仅靠风电机组的无功容量不能满足系统电压调节需要的,在风电场集中加装无功补偿装置。
b) 风电场无功补偿装置能够实现动态的连续调节以控制并网点电压,其调节速度应能满足电网电压调节的要求。
2.2 无功容量
a) 风电场在任何运行方式下,应保证其无功功率有一定的调节容量,该容量为风电场额定运行时功率因数0.98(超前)~0.98(滞后)所确定的无功功率容量范围,风电场的无功功率能实现动态连续调节,保证风电场具有在系统事故情况下能够调节并网点电压恢复至正常水平的足够无功容量。
b) 百万千瓦级及以上风电基地,其单个风电场无功功率调节容量为风电场额定运行时功率因数0.97(超前)~0.97(滞后)所确定的无功功率容量范围。
c) 通过风电汇集升压站接入公共电网的风电场,其配置的容性无功补偿容量能够补偿风电场满发时送出线路上的无功损耗;其配置的感性无功补偿容量能够补偿风电场空载时送出线路上的充电无功功率。
d) 风电场无功容量范围在满足上述要求下可结合每个风电场实际接入情况通过风电场接入电网专题研究来确定。
3、风电场电压范围
3.1 电压偏差
当风电场并网点的电压偏差在-10%~+10%之间时,风电场内的风电机组应能正常运行。
3.2 运行要求
a) 当风电场并网点电压偏差超过+10%时,风电场的运行状态由风电场所选用风电机组的性能确定。
b) 当风电场并网点的闪变值满足国家标准GB12326-2008《电能质量电压波动和闪变》、谐波值满足国家标准GB/T14549-1993《电能质量公用电网谐波》、三相电压不平衡度满足国家标准GB/T15543-2008《电能质量三相电压不平衡》的规定时,风电场内的风电机组应能正常运行。
4、风电场电压调节
a) 风电场应配置无功电压控制系统,根据电网调度部门指令控制并网点电压。
b) 风电场应当能够在其容量范围内,控制风电场并网点电压在额定电压的-3%~+7%。
c) 风电场参与电压调节的方式包括调节风电场的无功功率和调整风电场升压变电站主变压器的变比;风电场变电站的主变压器应采用有载调压变压器。
分接头切换可手动控制或自动控制,根据电网调度部门的指令进行调整。
5、风电场低电压穿越
5.1 基本要求
图1为对风电场的低电压穿越要求。
风电场并网点电压在图中电压轮廓线及以上的区域内时,场内风电机组必须保证不间断并网运行;并网点电压在图中电压轮廓线以下时,场内风电机组允许从电网切出。
图1 风电场低电压穿越要求的规定
规定的风电场低电压穿越要求为:
a) 风电场内的风电机组具有在并网点电压跌至20%额定电压时能够保持并网运行625ms的低电压穿越能力;
b) 风电场并网点电压在发生跌落后3s内能够恢复到额定电压的90%时,风电场内的风电机组保持并网运行。
对于目前尚不具备低电压穿越能力且已投运的风电场,应积极开展机组改造工作,以具备低电压穿越能力。
5.2 有功恢复
对故障期间没有切出电网的风电场,其有功功率在故障切除后快速恢复,以至少10%额定功率/秒的功率变化率恢复至故障前的值。
6、风电场运行频率
风电场可以在表2所示电网频率偏离下运行:
表2 风电场频率异常允许运行时间
7、风电场电能质量
风电场电能质量的相关要求主要依据引用文件制定。
如果风电场供电区域内存在对电能质量有特殊要求的重要用户,可提高对风电场电能质量的相关要求。
7.1 电压偏差
风电场接入电力系统后,并网点的电压正、负偏差的绝对值之和不超过额定电压的10%,一般应为额定电压的-3%~+7%。
限值也可由电网运营企业和风电场开发运营企业根据电网特点、风电场位置及规模等共同确定。
7.2 电压变动
风电场在公共连接点引起的电压变动d(%)应当满足表3的要求。
表3 电压变动限值
注:r表示电压变动频度,指单位时间内电压变动的次数(电压由大到小或由小到大各算一次变动)。
同一方向的若干次变动,如间隔时间小于30ms,则算一次变动。
7.3 闪变
风电场所接入的公共连接点的闪变干扰值应满足GB12326-2008《电能质量电压波动和闪变》的要求,其中风电场引起的长时间闪变值Plt按照风电场装机容量与公共连接点上的干扰源总容量之比进行分配。
7.4 谐波
应配备长期的电能质量监测设备,委托有资质单位定期测试,以满足电压质量指标。
当风电场采用带电力电子变换器的风电机组或无功补偿设备时,需要对风电场注入系统的谐波电流作出限制。
风电场所在的公共连接点的谐波注入电流应满足GB/T14549-1993《电能质量公用电网谐波》的要求,其中风电场向电网注入的谐波电流允许值按照风电场装机容量与公共连接点上具有谐波源的发/供电设备总容量之比进行分配。
8、风电场模型和参数
8.1 风电场模型
风电场开发商应提供风电机组、电力汇集系统及风电机组/风电场控制系统可用于系统仿真计算的模型及参数,用于风电场接入电力系统的规划、设计及调度运行。
8.2 参数变化
风电场应跟踪风电场各个元件模型和参数的变化情况,并随时将最新情况反馈给电网调度部门。
9、风电场通信与信号
9.1 基本要求
风电场的二次设备及系统应符合电力二次部分技术规范、电力二次部分安全防护要求及相关设计规程。
风电场与电网调度部门之间的通信方式、传输通道和信息传输由电网调度部门作出规定,包括提供遥测、遥信信号以及其他安全自动装置的种类,提供信号的方式和实时性要求等。
9.2 正常运行信号
在正常运行情况下,风电场向电网调度部门提供的信号至少应当包括:
a) 单个风电机组运行状态;
b) 风电场实际运行机组数量和型号;
c) 风电场并网点电压;
d) 风电场高压侧出线的有功功率、无功功率、电流;
e) 高压断路器和隔离开关的位置;
f) 风电场的实时风速和风向。
9.3 故障信息记录与传输
在风电场变电站需要安装故障记录装置,记录故障前10s到故障后60s的情况。
该记录装置应该包括必要数量的通道,并配备至电网调度部门的数据传输通道。
10、风电场接入电网检测
10.1 基本要求
a) 风电场在申请接入电网检测前需已具备并提供土地、质检和环保等部门出具的审批证明以及风电机组的设计模型、参数、特性和控制系统等资料。
b) 风电场接入电网检测由具备相应资质的机构进行,并在检测前30日将检测方案报所接入电网调度部门备案。
c) 当接入同一并网点的风电场装机容量超过40MW时,需要向电网调度部门提供正式检测报告;累计新增装机容量超过40MW,则需要重新提交正式检测报告。
d) 风电场应当在全部机组并网调试运行后3个月内向电网调度部门提供有关风电场运行特性的检测报告。
e) 调度运行部门要求的其它并网调试项目。
10.2 检测内容
a) 有功/无功控制能力检测。
b) 电能质量检测,包含电压变动、闪变与谐波。
c) 风电场低电压穿越能力的验证。
