基本逻辑门电路图形符号

如何看懂电路图—电路图知识详解电子设备中有各种各样的图。

能够说明它们工作原理的是电原理图，简称电路图。

电路图有两种，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

所以要想看懂电路图，还得从认识单词——元器件开始。

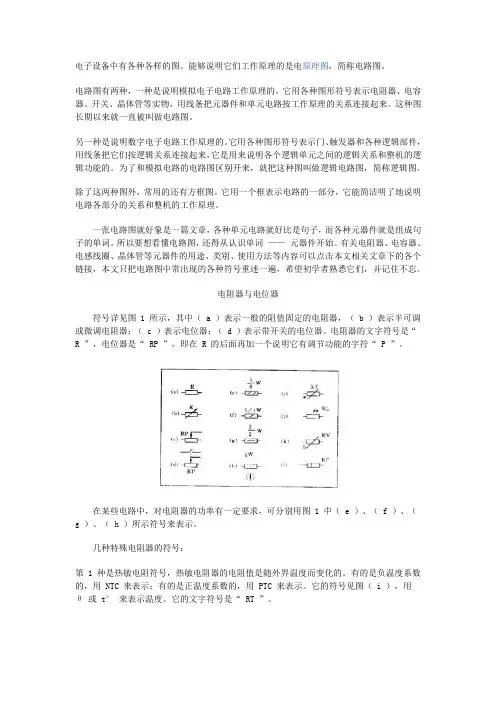

电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。

电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。

在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。

几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。

有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。

它的符号见图（ i ），用θ或 t°来表示温度。

它的文字符号是“ RT ”。

第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。

它的文字符号是“ RL ”。

第 3 种是压敏电阻器的符号。

压敏电阻阻值是随电阻器两端所加的电压而变化的。

符号见图 1 （ k ），用字符 U 表示电压。

电子设备中有各种各样的图。

能够说明它们工作原理的是电原理图，简称电路图。

电路图有两种，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

所以要想看懂电路图，还得从认识单词——元器件开始。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。

电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。

在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。

几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。

有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。

它的符号见图（ i ），用θ或t° 来表示温度。

它的文字符号是“ RT ”。

第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。

电路逻辑符号
电路逻辑符号是一种用于表示电子电路中逻辑运算的特殊符号。

这些符号通常由线和不同形状的图形组成，用于表示电子元件之间的关系和信号的传输方向。

电路逻辑符号主要包括与门、或门、非门、异或门等。

与门表示两个输入信号都为高电平时，输出信号为高电平；或门表示两个输入信号中任意一个为高电平时，输出信号为高电平；非门表示输入信号为低电平时，输出信号为高电平；异或门表示两个输入信号不同的时候，输出信号为高电平。

除了这些基本的逻辑符号，还有其他一些常用的符号，如锁存器、触发器、计数器等。

锁存器用于存储数据，触发器用于控制时序，计数器用于计数。

电路逻辑符号在电子工程中具有重要作用，它们让我们能够设计出各种不同的电路和系统，实现各种复杂的逻辑运算和功能。

因此，对电路逻辑符号的理解和掌握是电子工程师必不可少的基础知识。

- 1 -。

与门
用输入信号表示“条件”，用输出信号表示“结果”，而条件与结果之间的因果关系称为逻辑关系。

能实现某种逻辑关系的数字电路称为逻辑门电路。

基本的逻辑关系有：与逻辑、或逻辑、非逻辑。

基本逻辑门电路有：与门、或门、非门。

什么是与逻辑关系？与逻辑关系如何表示？与逻辑具有哪些逻辑功能？
与门电路是如何工作的？
开关（A）与开关（B）串联在回路中，只有当两个开关都闭合时，灯（Y）才亮；只要有一个开关断开，灯（Y）就不亮。

当一件事情的几个条件全部具备之后，这件事情才能发生，否则不发生。

这样的因果关系称为与逻辑关系，也称逻辑乘。

逻辑函数表达式
Y=A·B或Y=AB
与逻辑真值表
真值表：将全部可能的输入组合及其对应的输出值用表格表示。

与逻辑功能：“有0出0，全1出1”。

开关闭合规定为1，断开规定为0；灯亮规定为1，灯灭规定为0。

能实现与逻辑功能的电路称为与门电路，简称与门。

当输入端全为高电平 （1）时，二极管VD1和VD2都导通，则输出端为高电平（1）。

二极管组成的与门电路
当输入端有1个或1个以上为低电平（0）时，则 二极管正偏而导通，输出端电压被下拉为低电平（0）。

与门电路图形符号与门标记
与门
一、与逻辑关系
二、与门电路
与逻辑表达式：Y =A ·B 或Y =AB
当一件事情的几个条件全部具备之后，这件事情才能发生，否则不发生。

这样的因果关系称为与逻辑关系，也称逻辑乘。

与逻辑真值表
图形符号二极管组成的与门电路
与逻辑功能：“有0出0，全1出1”。

谢谢！。

模块五数字电路基础任务一：逻辑门电路 【问题情景】知识目标1.掌握基本逻辑门电路的逻辑功能、图形符号、真值表、逻辑代数表达式。

技能目标：会进行简单的逻辑运算 【基础知识】、基本逻辑门 1. 与逻辑门 (1)与逻辑关系图5-1与逻辑实例(2)二极管与门电路全1出1,有0出3V 0V图5-2 与门电路与门图形符号项目基本逻辑门电路Y=A B捕示灯Jr3V0V小』T如图所示电路，小灯泡在什么情况下会亮?(2)二极管或门电路-5V图5-4或门电路与或门图形符号0V图5-6非门原理电路非门图形符号2.或逻辑门(1)或逻辑关系Y=A+B图5-3或逻辑实例有1出I ，全0出0 ”3V(1V3.非逻辑门 (1)非逻辑关系(2)三极管非门电路--- ory图5-5非逻辑实例等仪4——&O —Y—Fli —2. 或非门在或门后串联非门就构成或非门，如图所示。

图5-8或非门逻辑结构及电路符号3. 与或非门与或非的逻辑结构图及电路符号如下图所示。

图5-9与或非门逻辑结构及电路符号与或非门的逻辑函数式为 Y AB CD ,其逻辑功能为：当输入端的任何一组全 I 时, 输出为0;任何一组输入都至少有一个为0时，输出端才能为I 。

【应知训练】1.门电路中最简单的逻辑门是二、复合逻辑门 732复合逻辑门 1.与非门与仃 V,,菲门(a>图5-7与非门电路图5-8与非门逻辑结构与电路符号与非门的逻辑函数式为 Y AB ，其逻辑功能可归纳为Ml等效 □—Y O或非门的逻辑函数式为YLB ，其逻辑功能可归纳为有1出0,全0出1 ”。

A I tC —D —任务二：门电路 【问题情景】集成逻辑门电路是将逻辑电路的元件和连线都制作在一块半导体基片上。

知识目标1. 掌握TTL 门电路的引脚功能2. 掌握CMOS 门电路的引脚功能 技能目标会测试与非门和逻辑门的功能测试。

【基础知识】一.TTL 门电路集成门电路若是由三极管为主要元件， 输入端和输出端都是三极管结构，极管一三极管逻辑电路，简称(1)型号的规定按现行国家标准规定，TTL 集成电路的型号由五部分构成，现以CT74LS04CP 为例说明型号意义。

或门电路目前实际应用的门电路都是集成电路。

在集成电路设计过程中，将复杂的逻辑函数转换为具体的数字电路时，不管是手工设计还是EDA工具自动设计，通常要用到七种基本逻辑（与、或、非、与非、或非、同或、异或）的图形表示，在电路术语中这些逻辑操作符号被称作门，对应的具体电路就叫做门电路，包括某个基本逻辑或者多个基本逻辑组合的复杂逻辑。

比如实现取反功能的反相器，就叫做非门；实现“先与后反”功能的就是与非门，如下图所示。

与非门由两个N管和两个P管组成：P管并联，一端接电源；N管串联，一端接地。

根据CMOS结构互补的思想，每个N管都会和一个P管组成一对，它们的栅极连在一起，作为与非门的输入；输出则在“串-并”结构的中间。

当输入端A、B中只要有一个为0时，下面接地的通路断开，而上面接电源的通路导通，就输出高电平1；而只有A、B同时为1时，才会使接地的两个串联NMOS管都导通，从而输出低电平0。

而这正是与非门的逻辑：只有两个输入都为1时，输出为0；否则结果为1。

CMOS逻辑门电路CMOS逻辑门电路是在TTL电路问世之后，所开发出的第二种广泛应用的数字集成器件，从发展趋势来看，由于制造工艺的改进，CMOS电路的性能有可能超越TTL而成为占主导地位的逻辑器件。

CMOS电路的工作速度可与TTL相比较，而它的功耗和抗干扰能力则远优于TTL。

此外，几乎所有的超大规模存储器件，以及PLD器件都采用CMOS艺制造，且费用较低。

早期生产的CMOS门电路为4000系列，随后发展为4000B系列。

当前与TTL兼容的CMO 器件如74HCT系列等可与TTL器件交换使用。

下面首先讨论CMOS反相器，然后介绍其他CMO 逻辑门电路。

MOS管结构图MOS管主要参数：1.开启电压V T·开启电压（又称阈值电压）：使得源极S和漏极D之间开始形成导电沟道所需的栅极电压；·标准的N沟道MOS管，V T约为3～6V；·通过工艺上的改进，可以使MOS管的V T值降到2～3V。

电子设备中有各种各样的图。

能够说明它们工作原理的是电原理图，简称电路图。

电路图有两种，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

所以要想看懂电路图，还得从认识单词——元器件开始。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。

电阻器的文字符号是“R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。

在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（g ）、（ h ）所示符号来表示。

几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。

有的是负温度系数的，用 NTC 来表示；有的是正温度系数的，用 PTC 来表示。

它的符号见图（ i ），用θ或 t°来表示温度。

它的文字符号是“ RT ”。

第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。

第2章逻辑门内容提要：本章系统地介绍数字电路的基本逻辑单元—门电路，及其对应的逻辑运算与图形描述符号，并针对实际应用介绍了三态逻辑门和集电极开路输出门，最后简要介绍TTL集成门和CMOS集成门的逻辑功能、外特性和性能参数。

2.1 基本逻辑门导读:在这一节中，你将学习：⏹与、或、非三种基本逻辑运算⏹与、或、非三种基本逻辑门的逻辑功能⏹逻辑门真值表的列法⏹画各种逻辑门电路的输出波形在逻辑代数中，最基本的逻辑运算有与、或、非三种。

每种逻辑运算代表一种函数关系，这种函数关系可用逻辑符号写成逻辑表达式来描述，也可用文字来描述，还可用表格或图形的方式来描述。

最基本的逻辑关系有三种：与逻辑关系、或逻辑关系、非逻辑关系。

实现基本逻辑运算和常用复合逻辑运算的单元电路称为逻辑门电路。

例如：实现“与”运算的电路称为与逻辑门，简称与门；实现“与非”运算的电路称为与非门。

逻辑门电路是设计数字系统的最小单元。

2.1.1 与门“与”运算是一种二元运算，它定义了两个变量A和B的一种函数关系。

用语句来描述它，这就是：当且仅当变量A和B都为1时，函数F为1；或者可用另一种方式来描述数字电子技术2它，这就是：只要变量A 或B 中有一个为0，则函数F 为0。

“与”运算又称为逻辑乘运算，也叫逻辑积运算。

“与”运算的逻辑表达式为： F A B =⋅ 式中，乘号“．”表示与运算，在不至于引起混淆的前提下，乘号“．”经常被省略。

该式可读作：F 等于A 乘B ，也可读作：F 等于A 与B 。

逻辑与运算可用开关电路中两个开关相串联的例子来说明，如图2-1所示。

开关A 、B 所有可能的动作方式如表2-1a 所示，此表称为功能表。

如果用1表示开关闭合，0表示开关断开，灯亮时F =1，灯灭时F =0。

则上述功能表可表示为表2-1b 。

这种表格叫做真值表。

它将输入变量所有可能的取值组合与其对应的输出变量的值逐个列举出来。

它是描述逻辑功能的一种重要方法。

表2-1a 功能表由“与”运算关系的真值表可知“与”逻辑的运算规律为：00001100111⋅=⋅=⋅=⋅= 表2-1b “与”运算真值表图2-1 与运算电路第二章 逻辑门 3简单地记为：有0出0，全1出1。

基本逻辑门是指能够实现与、或、非等基本逻辑关系的门电路。

这些逻辑门是数字电子电路的基础，用于处理和操作二进制信息。

在现代电子系统中，几乎所有的逻辑功能都可以由这些基本逻辑门来实现。

1.与门（AND gate）: 与门是实现“与”逻辑关系的基本逻辑门。

它有两个输入和一个输出。

当且仅当两个输入同时为高电平时，输出为高电平；否则输出为低电平。

与门的符号是一个带有两个输入端和一个输出端的图形，输入端通常用字母A和B表示，输出端用字母Y表示。

与门的真值表如下：A B Y0 0 00 1 01 0 01 1 12.或门（OR gate）: 或门是实现“或”逻辑关系的基本逻辑门。

它也有两个输入和一个输出。

当且仅当两个输入中至少一个为高电平时，输出为高电平；否则输出为低电平。

或门的符号与与门类似，只是在输入端或输出端的符号上有所不同。

或门的真值表如下：A B Y0 0 00 1 11 0 11 1 13.非门（NOT gate）: 非门是实现“非”逻辑关系的基本逻辑门。

它只有一个输入和一个输出。

当输入为高电平时，输出为低电平；当输入为低电平时，输出为高电平。

非门的符号是一个带有一个输入端和一个输出端的图形。

非门的真值表如下：A Y0 11 0这三种基本逻辑门可以用来构建更复杂的逻辑电路，实现更多种类的逻辑关系。

通过组合这些基本逻辑门，我们可以构建出多种电路，如与非门（AND gate+NOT gate）、或非门（OR gate+NOT gate）、异或门（XOR gate）等。

并且，这些逻辑门还可以组合使用，形成更复杂的逻辑电路，以实现更复杂的逻辑功能。

基本逻辑门是数字电子电路的基础，用于处理和操作二进制信息。

其包括与门、或门和非门。

通过这些基本逻辑门的组合，可以构建出多种电路，实现各种逻辑关系。

深入理解这些基本逻辑门的工作原理和实际应用，对于数字电路的设计和开发具有重要意义。

1. 基础逻辑门的介绍数字电子电路中的基础逻辑门包括与门、或门和非门。

逻辑代数问题探究1．在测量温度时，温度传感器输出的电压信号属于模拟信号，因为在任何情况下被测温度都不可能发生突变，所以测得的电压信号无论在时间上还是在数量上都是连续的。

而且，这个电压信号在连续变化过程中的任何一个取值都具有具体的物理意义，即表示一个相应的温度。

再有用电子计数器记录客流量时，当有人通过时，给计数器一个信号使之加1，平时没有人通过给计数器的信号是0，可见计数这个信号无论在时间上还是在数量上都是不连续的，因此它是一个数字信号。

你还能找出一些这样的例子吗？2．如果数字量表示的是事件的逻辑状态，如下图灯的控制电路，开关A和B的开与合决定了灯P的亮灭，而开关A和B只有两种取值，要么取1为开关闭合，要么取0为开关打开，灯P的亮为1，灭为0，显然他们都是数字量。

数字量之间的因果关系有什么运算规律？1.1 导论本书讨论的是数字电路，电路中的信号是数字信号。

数字信号是离散的脉冲信号，属于双值逻辑信号。

对数字电路中的信号进行分析、运算，所使用的数学工具是逻辑代数，也称布尔代数。

布尔代数起源于十九世纪五十年代，是英国数学家G·Boole首先提出的。

1938年，Shannon又把它发展成适合于分析开关电路的形式。

布尔代数也称为开关代数。

1.1.1 模拟信号与数字信号电子线路中的信号分为模拟信号与数字信号两大类。

模拟信号是指随时间连续变换的物理量，如电压、电流、温度和亮度等。

可以用计量仪器测量出某个时刻模拟量的瞬时值，或某一段时间之内的平均指，或有效值。

数字信号是指随时间断续变化的信号。

一般地说，数字信号是在两个稳定状态之间阶越式变化的信号，或者说数字信号是规范化了矩形脉冲信号。

模拟量和数字量之间可以转换，只要它们之间建立起一定的转换关系。

例如，可以通过计算数字信号变化的次数来得到相应的模拟量，而不需要知道数字信号每次变化的具体大小。

如果把数字信号看成是一种脉冲信号的话，只要计算脉冲的个数，或者研究脉冲之间的编排方式就可以了。

梯形逻辑门符号什么是梯形逻辑门符号？梯形逻辑门符号是一种用于表示逻辑门功能的图形符号，常用于电子电路的设计和逻辑表达式的表示。

梯形逻辑门符号的形状类似于梯形，由输入端和输出端组成，通过逻辑运算将输入信号转换为输出信号。

在梯形逻辑门符号中，通常使用不同的形状和线条来表示不同类型的逻辑门，例如与门、或门、非门等。

这些符号的设计旨在直观地表示逻辑门的功能和输入输出关系，方便工程师和设计者理解和分析电路。

梯形逻辑门符号的种类与门（AND Gate）与门是最基本的逻辑门之一，它的输出信号仅在所有输入信号都为高电平时才为高电平。

与门的梯形逻辑门符号通常由一个梯形和一个圆圈组成，梯形表示与门的输入端，圆圈表示与门的输出端。

--------| |----O或门（OR Gate）或门是另一种常用的逻辑门，它的输出信号在任何一个输入信号为高电平时就为高电平。

或门的梯形逻辑门符号通常由一个梯形和一个“V”字形组成，梯形表示或门的输入端，“V”字形表示或门的输出端。

--------| |----V非门（NOT Gate）非门是最简单的逻辑门之一，它的输出信号与输入信号相反。

非门的梯形逻辑门符号通常由一个梯形和一个圆圈组成，梯形表示非门的输入端，圆圈表示非门的输出端。

--------| |----O与非门（NAND Gate）与非门是与门和非门的组合，它的输出信号在所有输入信号都为高电平时为低电平，其他情况下为高电平。

与非门的梯形逻辑门符号通常由一个梯形和一个圆圈，圆圈上方有一个小圆圈组成，梯形表示与非门的输入端，圆圈表示与非门的输出端，小圆圈表示非门。

--------| |----OO或非门（NOR Gate）或非门是或门和非门的组合，它的输出信号在任何一个输入信号为高电平时为低电平，其他情况下为高电平。

或非门的梯形逻辑门符号通常由一个梯形和一个“V”字形，“V”字形上方有一个小圆圈组成，梯形表示或非门的输入端，“V”字形表示或非门的输出端，小圆圈表示非门。
