一、初中物理家庭电路故障的分析问题1.下列关于家庭用电知识的说法正确的是( )A.制作保险丝应选择熔点较高,电阻较小的材料B.控制电灯的开关应连接在火线与该电灯之间C.小明家正使用着一台110W的电冰箱,当他将60W的台灯的插座插进插座时,灯不亮且空气开关跳闸,则台灯断路D.使用螺丝刀形状的试电笔时手不能接触上端的金属帽【答案】B【解析】【详解】A.制作保险丝应选择熔点较低、电阻较大的铅锑合金的材料制成的,故A错误;B.为了防止发生触电事故,控制电灯的开关必须接在火线与电灯之间,故B正确;C.小明家正使用着一台110W的电冰箱,当他将60W的台灯的插头插进插座时,总功率不大,此时灯不亮且空气开关跳闸,则故障可能是台灯短路,故C错误;D.使用螺丝刀形状的试电笔时,手指必须触到试电笔上端的金属帽(又叫笔尾金属体),故D错误;故选B。
2.电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。
只闭合S、S1时,若L0不发光,说明L1所在支路________(填“正常”“短路”或“断路”);还可用试电笔检查电路故障,闭合开关S、S2时,L2不发光,用试电笔分别测试A、B、C点,测电笔的氖管都发光,则电路的故障为____________________。
【答案】断路进户零线断路【解析】【分析】【详解】[1]假设L1所在支路正常,那么有电流流过L0,L0会发光,这与题意不符合,所以L1所在支路不正常;假设L1所在支路短路,那么有电流流过L0,L0会发光,这与题意不符合,所以L1所在支路不是短路;假设L1所在支路断路,那么没有电流流过L0,L0不会发光,这与题意相符合,所以L1所在支路是断路的。
[2]当电路是断路时,用测电笔测量时,C是与零线相通的,本不该亮,亮了那就说明到C 的零线断开了。
3.家庭电路用电时要注意安全。
(1)在家庭电路中,有时导线长度不够,需要把两根导线连接起来使用,而连接处往往比别处更容易发热甚至引起火灾。
一、初中物理电路类问题1.如图甲所示的电路,电源电压不变,R2为定值电阻,R1为热敏电阻,其阻值随温度的变化如乙图.闭合开关S,当监控区的温度升高时,电压表示数U与电流表示数I的关系图像是()A.B.C.D.【答案】B【解析】【详解】由电路图可知,R1与R2串联,电压表测R1两端的电压,电流表测电路中的电流。
根据串联电路的电压特点和欧姆定律可得,电压表示数U1=U总-U2=U总-IR2,因U总、R2是定值,所以,电压表示数U1与I为一次函数,其图像是一条倾斜的直线,且电流增大时,电压变小,故选B。
2.如图所示的电路中,电源电压保持不变。
闭合开关S,电路正常工作。
过了一会儿,灯熄灭了,两个电表中只有一个电表的示数变大,则下列判断中正确的是()A.可能灯短路B.一定灯断路C.电阻R断路D.以上情况都有可能【答案】C【解析】【详解】假设灯短路,那么灯会不亮,电压表测的是电阻R两端的电压,此时大小等于电源电压大小,电压表的示数变大,根据欧姆定律UIR可知,流过电阻R的电流变大,即电流表的示数变大,两表的示数都变大,这与题意不符合,所以不可能灯短路;假设灯断路,那么没有电流流过灯泡,灯会不亮,电流表没有示数,电压表也没有示数,两表的示数都变小,这与题意不符合,所以不可能灯断路;假设电阻R断路,那么没有电流流过灯泡,灯会不亮,电流表没有示数,电压表此时测的是电源电压,电压示数变大,这与题意相符合;故选C。
3.图甲是身高、体重测量仪,当体检者站在台面上时,能自动显示身高和体重.电路原理如图乙所示,电压表、电流表分别显示身高和体重的大小,压敏电阻R 的阻值随压力增大而增大,滑片P 随身高增高而上滑.下列分析正确的是()A.身高越高电压表示数大B.身高越高通过R0流越小C.体重越大电流表示数越大D.体重越大压敏电阻两端电压越小【答案】A【解析】【分析】【详解】AB.由电路图可知,R与R0并联,电压表测滑片P下方电阻丝两端的电压,电流表测压敏电阻R支路的电流,因电压表的内阻很大、在电路中相当于断路,所以,人的身高变化即滑片移动时,R0接入电路中的电阻不变,因并联电路中各支路两端的电压相等,且各支路独立工作、互不影响,所以,由I=UR可知,通过R0的电流不变,故B错误;当身高越高时,滑片上移,滑片P下方电阻丝的阻值变大,由U=IR可知,滑片P下方电阻丝两端的电压变大,即电压表的示数变大,故A正确;C D.当体重越大时,压敏电阻受到的压力越大,由压敏电阻R的阻值随压力增大而增大可知,R的阻值越大,由I=UR可知,通过R的电流越小,即电流表的示数越小,故C错误;压敏电阻R两端的电压不变,仍等于电源电压,故D错误.4.如图所示的电路中,R0是定值电阻,L是小灯泡,R是滑动变阻器,闭合开关S,发现无论怎样移动滑动变阻器的滑片,小灯泡都不发光。
一、初中物理家庭电路故障的分析问题1.如图所示的家庭电路中当开关都闭合时,灯L不亮,用试电笔测试插座的左、右孔,氖管都发光,电路中只有一处故障,下列说法正确的是()A.可能引起家庭电路中空气开关跳闸的是开关中的两个线头相碰B.三孔插座是为了防止用电器外壳带电发生触电事故C.若在导线a和b之间接一个灯泡,则它和L是串联的D.根据测试结果,应该是m与j之间断路【答案】B【解析】【分析】【详解】A.开关中的两个线头相碰,相当于开关处于闭合状态,它不会造成空气开关的跳闸,故A 错误;B.三孔插座是为了防止用电器外壳带电发生触电事故,故B正确;C.若在导线a和b之间接一个灯泡,则它和L是并联的,故C错误;D.如果是m与j之间发生断路,用试电笔测试插座的左孔时,氖管不会发光,故D错误。
故选B。
2.教室中有一台空调和多盏标有“220V 18W”的电灯,其中黑板前方的电灯L1和L2由一个开关S单独控制,如图所示。
(1)请用笔画线表示导线,将电灯L1、L2和开关S接入电路中,使两灯都能正常发光(______)。
(2)当打开空调时,空气开关“跳闸”。
出现这种现象的原因可能是______。
【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的,且电灯L1和L2由一个开关S单独控制,为了电路安全,控制电灯的开关接在火线一侧,如图所示(2)[2]当电路电流过大时,为了保护电路,空气开关跳闸,造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大;当打开空调时,空气开关“跳闸”,出现这种现象的原因可能是电路用电器总功率过大。
3.如图所示的家庭电路,当闭合开关时,发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下,用测电笔测试电路中A点时,测电笔氖管________(选填“会“或“不会”)发光。
【答案】会【解析】【分析】【详解】如果开关闭合后,灯不亮,经检查,是图中打“x ”的位置发生了断路,则A 点通过灯泡、开关与火线连通,A 点与零线之间断开,即A 点也带电,故A 点会使氖管发光。
一、初中物理电路类问题1.如图所示,电源电压为3V且保持不变,滑动变阻器R标有“1A 15Ω”的字样.当滑动变阻器的滑片P在最右端时,闭合开关S,通过灯泡的电流为0.4A,移动滑动变阻器的滑片P,在电路安全工作的情况下,下列说法正确的是()A.向左移动滑动变阻器的滑片P时灯泡变亮B.滑片P在最右端时通过干路中的电流是0.9AC.R接入电路的阻值变化范围是5Ω﹣15ΩD.电路总电阻的最大值为5Ω【答案】D【解析】【详解】A.由电路图可知,滑动变阻器与灯泡并联,由于并联电路独立工作、互不影响,所以滑片的移动不能改变灯泡的亮暗,故A错误;B.当滑片位于右端时,滑动变阻器接入电路中的电阻最大,由于并联电路中各支路两端的电压相等,则通过滑动变阻器的最小电流:13V==0.2A15min RIU=Ω最大则干路的电流I min=I L+R1min=0.4A+0.2A=0.6A,故B错误;C.由滑动变阻器的铭牌可知,允许通过的最大电流为1A,根据欧姆定律可得滑动变阻器的最小电阻为:3V31AminRmaxURI===Ω所以R接入电路的阻值变化范围是3Ω﹣15Ω,故C错误;D.由于当滑动变阻器接入电路中的电阻最大时电路中的电阻最大,干路电流最小,所以,根据欧姆定律可得最大总电阻为:3V50.6AmaxRminURI===Ω故D正确.2.小宇学习了电路知识后,想利用发光二极管设计一个带有指示灯开关的照明电路,晚间关闭照明灯后,利用二极管发出的光指示开关所在的位置.他共设计了四个电路,如图所示,其中L为节能灯,规格为“220V 15W”、D为发光二极管,规格为“1.2V 0.002A”、S 为单刀双掷开关、R为限流电阻。
图中能够满足要求的电路()A.B.C.D.【答案】B【解析】【分析】【详解】A.由电路图可知,单刀双掷开关接通发光二极管时会发光,当无论单刀双掷开关怎样闭合,灯泡都不会发光,故A不符合题意;B.由电路图可知,关闭照明灯后发光二极管与限流电阻串联能发光,闭合照明电路时发光二极管不工作,故B正确;C.由电路图可知,关闭灯泡时,发光二极管不亮,故C不符合题意;D.由电路图可知,闭合照明灯后,发光二极管会因为电路中的电流超过它的额定电流而被烧坏,最后导致白炽灯也不会亮,且关闭照明灯路后发光二极管不亮,故D不符合题意。
一、初中物理电路类问题1.在如图所示的电路中,闭合开关S ,电路正常工作一段时间后灯L 熄灭,一个电表的示数变大,另一个电表的示数变为零,将两用电器位置互换后再次闭合开关S ,两个电表指针均发生明显偏转.若电路中只有一处故障,且只发生在灯L 或电阻R 上,则( )A .灯L 短路B .灯L 断路C .电阻R 断路D .电阻R 短路【答案】A【解析】【详解】 A .当灯L 短路时,电压表示数为零,电流表示数变大;对调后,灯L 相当于导线,电流表和电压表均有示数,故A 符合题意;B .当灯L 断路时,将灯L 和电阻R 对调,电路处于断路状态,电流表和电压表示数均为零,故B 不符合题意;C .当电阻R 断路时,整个电路断路,电压表和电流表均没有示数,故C 不符合题意;D .当电阻R 短路时,电灯发光,对调后,电压表示数为零,故D 不符合题意.2.如图所示电路,电源两端电压保持不变.闭合开关 S ,将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离,电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆,电流表示数的变化量的绝对值为 I ∆.下列判断正确的是A .电压表V 1示数变小,电压表V 2示数变大,电压表V 1与V 2的示数之和不变B .电压表V 3示数变大,电压表V 3与电流表示数的比值变大C .滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID .1U ∆大于3U ∆【答案】ABD【详解】A .由题中的电路图可知,当滑动变阻器的滑片P 向b 端滑动一段距离时,三电阻串联,电压表V 1测1R 与2R 两端的电压之和,电压表V 2测3R 两端的电压,电压表V 3测2R 与3R 两端的电压之和,电流表测电路中的电流;将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时,接入电路中的电阻变大,电路中的总电阻变大,由欧姆定律可知,电路中的电流变小,由U IR =可知,1R 与2R 两端的电压变小,即电压表V 1的示数变小,因串联电路中总电压等于各分电压之和,且电源的电压不变,所以电压表V 1与V 2的示数之和等于电源的电压即不变,则电压表V 2的示数变大,故A 项正确;B .因电压表V 3的示数等于电源的电压减去1R 两端的电压,所以电压表V 3的示数变大,因电压表V 3与电流表示数的比值为23R R +的阻值,所以电压表V 3与电流表示数的比值变大,故B 项正确;C .由欧姆定律得,滑动变阻器的滑片P 滑过的那一段距离对应的阻值为: 23U R I=故C 项错误; D .当滑动变阻器的滑片P 在a 端时,根据串联电路的电压特点和欧姆定律得,V 3示数是:31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时,V 3测量电阻2R 、3R 两端的电压3U ',根据串联电路的电压特点和欧姆定律得:31U U I R ''=-则:3311131U U U U I R U IR I I R IR '''=-=---=-=()()由题意可得:211U I R R +=()所以1U ∆大于3U ∆;故D 项正确;3.几位同学学习了欧姆定律后,根据I=U R ,导出了R=U I.于是他们提出了以下几种看法,你认为正确的是A .导体电阻的大小跟通过导体中的电流成反比B .导体电阻的大小跟加在导体两端的电压成正比C .导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D .导体两端不加电压时,导体的电阻为零【答案】C【详解】导体的电阻是本身的属性,与导体的材料,长度,横截面积有关;并不随电流、电压的改变而改变,两端不加电压时,导体的电阻也不会为零.所以A,B,D错误,C正确.故选C.4.在如图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作,一段时间后,发现两个电表的示数都变大,则出现这种故障的可能原因是()A.R1短路B.R1断路C.R2短路D.R2断路【答案】C【解析】【分析】判断电路故障问题,是中考题中常见的题型,在不能直接确定故障原因时,将选项逐一代入题干,检查是否符合题意。
一、初中物理电路类问题1.如图,电源电压保持不变,闭合开关后,将滑动变阻器R 2的滑片P 向右移动的过程中,下列说法正确的是( )A .电流表A 的示数变大,电压表V 2的示数变小B .电压表V 2 的示数与电流表A 的示数的比值不变C .电流表A 的示数变小,电压表V 2的示数不变D .电压表V 1与电压表V 2的示数之和不变【答案】D【解析】【分析】【详解】 A .由电路图可知,R 1与R 2串联,电压表V 1测R 1两端的电压,电压表V 2测R 2两端的电压,电流表测电路中的电流,将滑动变阻器R 2的滑片P 向右移动的过程中,接入电路中的电阻变大,电路中的总电阻变大,由=U I R可知,电路中的电流变小,即电流表A 的示数变小,故A 错误;B .由电压表V 2 的示数变大、电流表A 的示数变小可知,电压表V 2的示数与电流表A 的示数的比值变大,故B 错误;C .由=U IR 可知,R 1两端的电压变小,即电压表V 1的示数变小,因串联电路中总电压等于各分电压之和,所以,R 2两端的电压变大,即电压表V 2的示数变大,故C 错误;D .因电源电压保持不变,两电压表的示数之和即为电源的电压,所以,电压表V 1与电压表V 2的示数之和不变,故D 正确。
2.如图所示电路中,三个规格完全相同的灯泡12L L 、和3L 。
开关S 闭合后,三个灯泡都发光,两电流表都有示数。
下列说法正确的是( )A .若只将灯泡1L 与2L 的位置对调,灯泡3L 的亮度会发生改变B .若只将灯泡1L 与3L 的位置对调,灯泡2L 的亮度不会发生改变C .若用电压表12V V 、分别替换电流表12A A 、,电压表1V 的示数比2V 的大D .若用电压表12V V 、分别替换电流表12A A 、,三个灯泡的亮度会相同【答案】BD【解析】【分析】本题考查串、并联电路的特点。
【详解】AB .由电路图可知,三个灯泡并联,由于三个灯泡规格相同,根据并联电路的电流特点,则通过三个灯泡的电流也相同,所以无论怎么调换灯泡的位置,其电流都不变,则亮度也不变,故A 不正确,B 正确;CD .若用电压表12V V 、替换电流表12A A 、,则三个灯泡变成串联连接,根据串联电路的电流特点,则通过三个灯泡的电流相等,因为三个灯泡规格相同,则三个灯泡的亮度一样,而V 1测灯L 1、L 2的总电压,V 2测灯L 1、L 2的总电压,所以每个灯泡两端的电压相等,那么12V V 、测得的电压相等,故C 不正确,D 正确。
一、初中物理电路类问题1.小宇学习了电路知识后,想利用发光二极管设计一个带有指示灯开关的照明电路,晚间关闭照明灯后,利用二极管发出的光指示开关所在的位置.他共设计了四个电路,如图所示,其中L为节能灯,规格为“220V 15W”、D为发光二极管,规格为“1.2V 0.002A”、S 为单刀双掷开关、R为限流电阻。
图中能够满足要求的电路()A.B.C.D.【答案】B【解析】【分析】【详解】A.由电路图可知,单刀双掷开关接通发光二极管时会发光,当无论单刀双掷开关怎样闭合,灯泡都不会发光,故A不符合题意;B.由电路图可知,关闭照明灯后发光二极管与限流电阻串联能发光,闭合照明电路时发光二极管不工作,故B正确;C.由电路图可知,关闭灯泡时,发光二极管不亮,故C不符合题意;D.由电路图可知,闭合照明灯后,发光二极管会因为电路中的电流超过它的额定电流而被烧坏,最后导致白炽灯也不会亮,且关闭照明灯路后发光二极管不亮,故D不符合题意。
故选B。
2.用毛皮摩擦过的橡胶棒A带负电。
如图甲,用橡胶棒A接触不带电的验电器的金属球B时,验电器的金属箔张开;如图乙,让橡胶棒A靠近(不接触)不带电的验电器的金属球B,验电器的金属箔也会张开。
下列说法正确的是()A.毛皮与橡胶棒相比,毛皮的原子核对电子的束缚能力强B.图甲中,金属箔张开是因为异种电荷相互排斥C.图乙中,橡胶棒靠近金属球B时,橡胶棒A所带电荷量减小D.图乙中,金属球B上的一部分电子转移到金属箔上【答案】D【解析】【分析】【详解】A.摩擦起电的实质是电子的转移,原子核对电子的束缚能力强,物体得到电子带负电。
橡胶棒A带负电,说明橡胶棒得到电子,即橡胶棒的原子核对电子的束缚能力强,故A错误;B.验电器的工作原理是同种电荷相互排斥,故B错误;C.橡胶棒A没有接触验电器的金属球B,所以橡胶棒A所带电荷量不变,故C错误;D.橡胶棒A带负电,接近金属球B上,B上的自由电子被排斥而远离,转移到金属箔上,故D正确。
一、初中物理电路类问题1.如图为某均匀金属薄板,现测得接线柱A、B之间的电阻为R.如果将该电阻板均匀分成9块,并挖去其中一小块,则此时A、B之间的电阻变为A.8 9 RB.76RC.910RD.67R【答案】B【解析】【详解】如图将电阻板看作三个相同电阻串联而成,分别将1、2、3看作一个电阻,4、5、6看作一个电阻,7、8、9看作一个电阻,则由串联电阻规律可知,每个电阻阻值为13R,每个电阻由三个相同的块并联组成,设每块电阻阻值为R x,则由并联电阻规律可知:111113x x xRR R R=++解得R x=R;则当挖去其中一块后,变为两个阻值为R的电阻并联,整体再与两个阻值为13R的电阻串联,则由串并联电阻规律可知总电阻为:AB11721136R R RR R'=+⨯=+故选B。
2.如图所示,电源电压为6V且保持不变,定值电阻R1标有“10 Ω 0.4A”字样;R2为电阻箱(阻值范围0~999Ω,允许通过的最大电流为1A);电流表量程为0~0.6A,电压表量程为0~3V。
闭合开关S,调节电阻箱,在保证电路安全的情况下,则下列说法正确的是()A .电路中电流的最大值可达到0.6AB .电压表的示数不能小于2VC .可以将电阻箱的阻值调到4ΩD .可以将电阻箱的阻值调到10Ω 【答案】BD 【解析】 【分析】 【详解】A .由图可知定值电阻1R 与电阻箱2R 串联,电流表测电路中的电流,电压表与电阻箱2R 并联,测电阻箱2R 两端的电压,由题意知允许通过1R 最大电流是0.4A ,允许通过电阻箱2R 的最大电流为1A ,电流表量程为0~0.6A ,根据串联电路中电流处处相等,可得电路中电流最大为0.4A ,故A 错误;B .当电阻箱阻值最小,电路总电阻最小,电路中电流最大为0.4A 时,定值电阻1R 两端电压最大为1U 大=1I R ⨯大=0.4A 10Ω⨯=4V电源电压6V ,根据串联电路中各用电器两端电压之和等于电源电压可得,电阻箱2R 两端电压最小为2U =小6V -4V=2V即电压表的示数不能小于2V ,故B 正确;C D .电阻箱2R 两端电压最小为2V ,电路中电流最大为0.4A ,由I =UR可得电阻箱2R 的最小阻值2R 小=2U I 小大=2V0.4A=5Ω 电压表量程0~3V ,则电阻箱2R 两端电压最大为3V ,此时电路中电流最小为I 小=11U R 小=6V 3V10Ω-=0.3A 电阻箱2R 的最大阻值2R 大=2U I 大小=3V0.3A=10Ω 即电阻箱2R 的阻值范围是5Ω~10Ω,所以不可以将电阻箱的阻值调到4Ω,可以将电阻箱的阻值调到10Ω,故C 错误,D 正确。

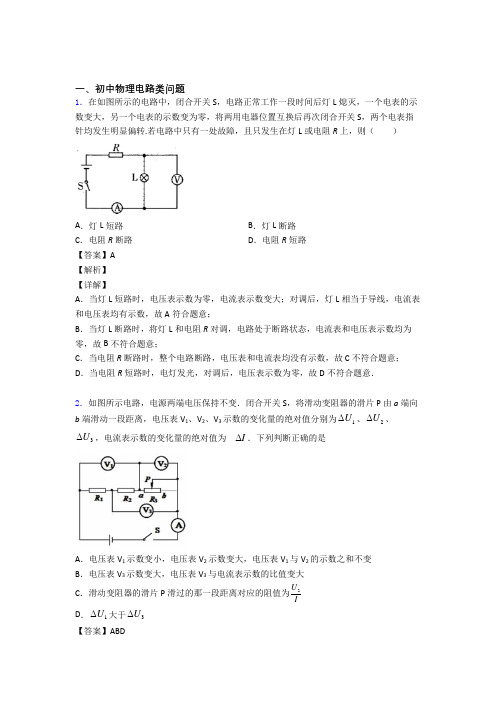

一、初中物理电路类问题1.在如图所示的电路中,闭合开关S ,电路正常工作一段时间后灯L 熄灭,一个电表的示数变大,另一个电表的示数变为零,将两用电器位置互换后再次闭合开关S ,两个电表指针均发生明显偏转.若电路中只有一处故障,且只发生在灯L 或电阻R 上,则( )A .灯L 短路B .灯L 断路C .电阻R 断路D .电阻R 短路【答案】A 【解析】 【详解】A .当灯L 短路时,电压表示数为零,电流表示数变大;对调后,灯L 相当于导线,电流表和电压表均有示数,故A 符合题意;B .当灯L 断路时,将灯L 和电阻R 对调,电路处于断路状态,电流表和电压表示数均为零,故B 不符合题意;C .当电阻R 断路时,整个电路断路,电压表和电流表均没有示数,故C 不符合题意;D .当电阻R 短路时,电灯发光,对调后,电压表示数为零,故D 不符合题意.2.如图所示电路,电源两端电压保持不变.闭合开关 S ,将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离,电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆,电流表示数的变化量的绝对值为 I ∆.下列判断正确的是A .电压表V 1示数变小,电压表V 2示数变大,电压表V 1与V 2的示数之和不变B .电压表V 3示数变大,电压表V 3与电流表示数的比值变大C .滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID .1U ∆大于3U ∆ 【答案】ABD【解析】 【详解】A .由题中的电路图可知,当滑动变阻器的滑片P 向b 端滑动一段距离时,三电阻串联,电压表V 1测1R 与2R 两端的电压之和,电压表V 2测3R 两端的电压,电压表V 3测2R 与3R 两端的电压之和,电流表测电路中的电流;将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时,接入电路中的电阻变大,电路中的总电阻变大,由欧姆定律可知,电路中的电流变小,由U IR =可知,1R 与2R 两端的电压变小,即电压表V 1的示数变小,因串联电路中总电压等于各分电压之和,且电源的电压不变,所以电压表V 1与V 2的示数之和等于电源的电压即不变,则电压表V 2的示数变大,故A 项正确;B .因电压表V 3的示数等于电源的电压减去1R 两端的电压,所以电压表V 3的示数变大,因电压表V 3与电流表示数的比值为23R R +的阻值,所以电压表V 3与电流表示数的比值变大,故B 项正确;C .由欧姆定律得,滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误;D .当滑动变阻器的滑片P 在a 端时,根据串联电路的电压特点和欧姆定律得,V 3示数是:31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时,V 3测量电阻2R 、3R 两端的电压3U ',根据串联电路的电压特点和欧姆定律得:31U U I R ''=-则:3311131U U U U I R U IR I I R IR '''=-=---=-=()()由题意可得:211U I R R +=()所以1U ∆大于3U ∆;故D 项正确;3.如图所示,电源电压U 保持不变,滑动变阻器R 0的最大电阻是20Ω。
一、初中物理电路类问题1.关于如图所示电路的判断,正确的是( )A .只闭合开关1S 时,灯泡1L 、3L 并联B .只闭合开关2S 时,灯泡2L 、3L 并联C .只闭合开关2S 、3S 时,灯泡2L 、3L 串联D .闭合所有开关时灯泡1L 、2L 并联,3L 短路【答案】D【解析】【分析】【详解】A .从图中可以看到,只闭合开关1S 时,电流从电源正极流出,流过灯泡3L ,流过开关1S ,再流过灯泡1L ,最后回负极,这时灯泡1L 、3L 是串联的,A 错误;B .从图中可以看到,只闭合开关2S 时,电流从电源正极流出,流过灯泡3L ,流过开关2S ,再流过灯泡2L ,最后回负极,这时灯泡2L 、3L 是串联的,B 错误;C .从图中可以看到,只闭合开关2S 、3S 时,电流从电源正极流出,不会流过灯泡3L ,会流过开关3S ,接着电流不会流过开关2S ,因为开关1S 是断开的,电流会流过灯泡2L ,最后回负极,这情况下只有灯泡2L 接在电路中,C 错误;D .从图中可以看到,闭合所有开关时,电流从电源正极流出,不会流过灯泡3L ,会流过开关3S ,然后分为两部分电流,一部分电流往上流,流过开关2S 、1S 、灯泡1L ,最后回负极,另一部分电流流过灯泡2L ,最后回负极,由上述可知,灯泡1L 、2L 并联,3L 被短路了,D 正确。
故选D 。
2.如图所示的电路中,电源电压保持不变,闭合开关后,A 1 示数为 0.4A ,A 2 示数为 0.5A 若灯 L 2 断路,则电流表 A 1、A 2、A 的示数分别为A.0.4A、0A、0.9AB.0.4A、0.5A、0.9AC.0.9A、0A、0.9AD.0.4A、0A、0.4A【答案】D【解析】【分析】【详解】所示电路为并联电路,L1、L2两端的电压相等,若灯 L 2断路,通过L2的电流为0,由于电源电压不变,L1的电阻不变,所以通过L1的电流不变, A1的示数仍为0.4A, A1、A串联,所以示数相同,故选D.3.如图所示电路,闭合开关,电压表V1的示数为6V,V2的示数为3.4V,下列说法不正确的是()A.电源电压为6VB.将电压表V2换成电流表,则L1与L2并联C.将电压表V2换成电流表,则L1亮,L2不亮D.L1两端电压为2.6V【答案】B【解析】【分析】【详解】A.由图可知,电压表V1测量的是灯泡L1和L2组成的串联电路的总电压,电压表V1的示数为6V,即电源电压为6V,故A正确,A不符合题意;B C.将电压表V2换成电流表,则灯泡L2被短路,电路为L1的简单电路,因此灯泡L1亮,L2不亮,故B错误,C正确,B符合题意,C不符合题意;D.电压表V1测量的是电源电压,电压表V2测量的是灯泡L2两端的电压。
一、初中物理家庭电路故障的分析问题1.推理是一种重要的思维方法,下列推理正确的是()A.碳酸盐与酸反应放出气体,能与酸反应放出气体的物质一定是碳酸盐B.铁在潮湿的空气中容易生锈,所以隔绝氧气和水一定可以防止铁生锈C.物体运动状态改变一定受力的作用,则物体受力的作用运动状态一定改变D.家庭电路中的熔丝熔断,一定是发生了短路【答案】B【解析】【分析】【详解】A.碳酸盐与酸反应放出气体,但能与酸反应放出气体的物质不一定是碳酸盐,也可能是活泼金属等,A错误;B.铁在潮湿的空气中容易生锈,所以隔绝氧气和水一定可以防止铁生锈,B正确;C.力是改变物体运动状态的原因,若物体的运动状态发生改变,则它一定受到力的作用,而物体受力的作用运动状态不一定改变,如物体受平衡力时,其运动状态并不改变,C错误;D.家庭电路中的熔丝熔断,不一定是发生了短路,也可能是用电器总功率过大,D错误。
故选B。
2.教室中有一台空调和多盏标有“220V 18W”的电灯,其中黑板前方的电灯L1和L2由一个开关S单独控制,如图所示。
(1)请用笔画线表示导线,将电灯L1、L2和开关S接入电路中,使两灯都能正常发光(______)。
(2)当打开空调时,空气开关“跳闸”。
出现这种现象的原因可能是______。
【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的,且电灯L1和L2由一个开关S单独控制,为了电路安全,控制电灯的开关接在火线一侧,如图所示(2)[2]当电路电流过大时,为了保护电路,空气开关跳闸,造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大;当打开空调时,空气开关“跳闸”,出现这种现象的原因可能是电路用电器总功率过大。
3.小明同学想在家里安装一盏照明灯,如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯,则开关应装在_______方框中(填“1”或“2”)。
安装完毕后,闭合开关,电灯正常发光,当他把“220V 8W”的台灯插头插入插座后,闭合台灯开关,电灯熄灭,发生这一现象的原因可能是_________短路。
九年级物理培优训练及详解了解电路一、选择题1. 小明用与丝绸摩擦过的玻璃棒靠近悬挂的泡沫小球,发现小球被吸引,则泡沫小球()A. 一定带正电B. 一定不带正电C. 一定不带电D. 一定带负电2. 用与毛皮摩擦过的橡胶棒与验电器金属球接触,两金属箔片因带电而张开,则这两个金属箔片()A. 带正电B. 带负电C. 一定带异种电荷D. 一定不带电3. 以下说法正确的是()A. 电路中只要有电源,就会有持续电流B. 只要电路是闭合的,电路中就会有持续电流C. 电路中有电源,且有用电器,电路中就会有持续电流D. 电路中有电源,且电路闭合,电路中就会有持续电流4. 以下说法与生活实际相符合的是()A. 正常情况下流过家用冰箱的电流大约为5 AB. 对人体的安全电压是36 VC. 教室内一个开关控制两盏灯,故这两盏灯是串联的D. 多盏路灯都是一个开关控制的,路灯是并联的5. 以下电路中,闭合开关后会造成短路的是()A. B.C. D.6. 以下电路中电压表连接正确的是()A. B.C. D.7. 电灯与电动机能单独使用的电路是()A. B.C. D.8. 图中各点的电流关系正确的是()A. I a=I b+I c+I d+I eB. I f=I b+I c+I d+I eC. I a=I f=I b+I eD. I a≠I f=I b+I e9. 如图所示的电路,闭合开关后,两灯均不亮,用一只电流表分别先后连接AB,AC,BC两端,两灯均不亮,电流表无示数;当接在CD两点时,灯L1亮了,电流表有示数.若电路中只有一处故障,这个故障可能是()A. 灯L2开路B. 灯L1开路C. 灯L1短路D. 灯L2短路10. 如图甲所示,闭合开关后,两灯均发光,且两电流表示数均如图乙所示,则流过灯L1和L2的电流分别是()A. 1.4 A 1.4 AB. 0.28 A 1.12 AC. 0.28 A0.28 AD. 1.12 A0.28 A二、填空题11. 小明是个善于观察的孩子,他发现在秋天较干燥的天气,穿的运动裤总是要贴在腿上;女孩子用塑料梳子梳头时,头发会随着梳子飘起来;其实这些都是____现象;小明还发现电视机的荧光屏上经常有许多灰尘,主要是因为荧光屏表面有____而吸附灰尘.12. 四个带电小球,AB互相吸引,BC互相排斥,CD互相吸引,D球带电和毛皮摩擦过橡胶棒相同,那么A球带___电,B球带___电,C球带___电.13. 电路中的电流是由电荷的____形成的,电流是有方向的,物理学上规定___定向移动的方向为电流方向.电流总是从电源的____流出,经过开关和用电器,再回到电源的____.14. 70 W的家用电风扇约320 mA,大约是____A;对人体的安全电压是_____.15. 如图所示电路,要使L1和L2串联,且电压表要测L2的电压,那么要闭合开关_____;要使L3和L1并联,那么要闭合开关_______16. 如图所示的电路中,甲、乙、丙是连接在电路中的三只电学仪表.闭合开关S后,灯L1和L2均能正常发光.则甲是_____表,乙是_____表,丙是_____表.三、作图题17. 按要求画出相应的电路图并连接实物图:开关控制两盏灯,两灯并联,电流表测L1和L2的总电流,导线不能交叉.18. 按要求画出相应的电路图并连接实物图:L1与L2串联,电压表V1测L1两端电压,电压表V2测L1与L2串联的总电压,导线不能交叉.四、实验探究题19. 某同学用如图(甲)所示的电路来测灯L1的电流.(1)在连接电路时,开关应_______.(2)在该电路中,闭合开关后,电流表的指针会偏向______,原因是_______________.(3)改正错误后,电流表示数如图(乙)所示,则流过灯L1的电流为_________A.(4)现在要测量通过L2电流,但只允许变动电路中一根导线中一个端点的接线位置,应怎样改动?________________________________________________.20. 小明按如图所示的电路连接了实物图.(1)当他接最后一根导线时,灯就亮了,其原因是_______________.(2)突然灯L1的灯丝烧断而熄灭,请思考可能的情况,完成下表________ .五、计算题21. 小明家有一台电视机,一台冰箱,一台洗衣机,两盏照明灯.它们工作时的电流分别是200 mA,1.5 A,1 A,250 mA.如果干路中的电流不许超过4 A,请你通过计算这些用电器可以同时使用吗一、选择题1. 【答案】B【详解】丝绸摩擦过的玻璃棒一定带正电,小球被吸引,根据同种电荷互相排斥,异种电荷互相吸引,所以,小球可能带负电或者不带电,故选B.2. 【答案】B【详解】与毛皮摩擦过的橡胶棒一定带负电,接触验电器的金属球时,两片金属箔上都带上和带电体相同的电荷,根据同种电荷相互排斥而张开,故选B.3. 【答案】D【详解】电流产生的原因是有电源,并且电路为通路,所以形成持续电流的条件是:一有电源;二闭合回路,故选D.4. 【答案】D【详解】正常情况下流过家用冰箱的电流大约为1 A,故A不符合实际;对人体的安全电压是不高于36 V,故B符合实际;教室内的灯是并联的,一个开关可以同时控制两盏灯,是因为开关在干路,故C不符合实际;路灯是并联的,多盏路灯都是一个开关控制的,是因为开关在干路,故D符合实际,故选D.5. 【答案】D【详解】A图中开关闭合,形成灯泡的简单电路,电压表测量电源电压,故A闭合开关后不会造成短路;BC图中开关闭合,形成灯泡的简单电路,电压表测量电源电压,电流表测量灯泡的电流,故B闭合开关后不会造成短路;D图中开关闭合后,灯泡短路,符合题意,故选D.6.【答案】C【详解】AD图中的电压表与灯泡串联在电路中,所以连接错误;BC图中电压表与灯泡并联(电压表测量灯泡的电压),B图中电压表的正负接线柱接反了,C图中电压表的正负接线柱正确,故C正确,故选C.7. 【答案】D【详解】由图A知道,当S1、S2都闭合时,灯泡短路不能工作,只有电动机可以工作,当只闭合S1开关时,电灯与电动机串联,同时工作,当只闭合S2开关时,都不能工作,故A 不符合题意;由B图知道,只要闭合S1电动机就会工作,故不符合题意;由C图知道,虽然电灯与电动机并联,当开关在干路上,闭合两者就会同时开始工作,故不符合题意;由D图知道,电灯与电动机并联,且分别由不同的开关单独控制,故可以电灯与电动机能单独使用,故符合题意,故选D.8【答案】C【详解】根据串联电路电流的特点知道,I b=I c,I d=I e,I a=I f,根据并联电路的特点知道,I a=I f=I b+I e,故只有C正确,故选C.9. 【答案】A【详解】由图知道两只灯泡串联,闭合开关两灯都不亮,故障只能是开路,故CD 错误;当用一只电流表分别先后连接AB,AC,BC两端,两灯均不亮,电流表无示数,说明灯L1开路错误,故B错误;当接在CD两点时,灯L1亮了,电流表有示数,说明开路的是L2,故选A.10. 【答案】B【详解】由电路图知,灯L1和L2并联,电流表A1测通过L1电流,电流表A2测干路电流;的因并联电路中干路电流等于各支路电流之和,干路电流大于任何一个支路的电流,而两电流表指针位置相同,所以干路电流表A2的量程为0~3A,分度值为0.1A,示数为1.4A,电流表A1的量程为0~0.6A,分度值为0.02A,示数为0.28A,即通过L1的电流是0.28 A,由并联电路的电流特点可知,通过L2的电流为I2=I-I1=1.4A-0.28A=1.12A二、填空题11. 【答案】①. 静电②. 静电【详解】根据题意知道,描述的运动裤总是要贴在腿上、头发会随着梳子飘起来,都是摩擦使物体带电的现象,摩擦起电现象都是一种静电现象;小明还发现电视机的荧光屏上经常有许多灰尘,主要是因为荧光屏表面有静电而吸附灰尘.12. 【答案】①. 负②. 正③. 正【详解】毛皮摩擦过的橡胶棒所带的电荷是负电荷,故D球带负电,根据同种电荷相互排斥,异种电荷相互吸引知道,由于CD互相吸引,所以C带得是正电;由于BC互相排斥,所以B带得是正电;由于AB互相吸引,所以A带得是负电.13. 【答案】①. 定向移动②. 正电荷③. 正极④. 负极【详解】电路中的电流是由电荷的定向移动形成的,电流是有方向的,物理学上规定正电荷定向移动的方向规定为电流的方向,在电源的外部,电流的方向是从电源正极出发,经过开关和用电器,再回到电源的负极.14. 70 W的家用电风扇约320 mA,大约是____A;对人体的安全电压是_____.【答案】①. 0.32 ②. 不高于36伏【详解】70 W的家用电风扇约320 mA,大约是0.32A;人体的安全电压是不高于36伏15. 【答案】①. S1与S3②. S1,S2,S4【详解】根据电路图知道,当闭合开关S1与S3,L1和L2首尾相接形成串联,且电压表要测L2的电压;当闭合开关S1、S2、S4时,L3和L1形成首首相接,尾尾相连,构成并联16. 【答案】①. 电流②. 电压③. 电流【详解】根据电路图知道,若甲、丙是电压表,由于电压表的电阻很大,所以两灯泡都不能发光,故甲、丙应是电流表;若乙是电流表,则L2短路,故乙是电压表.点睛:本题考查的是电压表与电流表在电路中的连接方式,正确解题的关键是分析清楚电路结构.三、作图题17. 【答案】【详解】由题意要求,两灯泡并联,电流表测干路电流,开关S应控制干路,所以电流从电源正极出发,先把开关S、电流表、灯L2串联起来,回到电源负极,然后把灯L1并联在灯L2与电流表的串联电路两端,故电路图及实物图连接如图:点睛:本题考查是电流表和实物电路图的连接,连接电路图时,要先连接干路,再连接支路,注意电表正负接线柱不要反接.18. 【答案】【详解】两灯串联,电压表与被测灯泡应并联,故电压表V1应与灯L1并联,电压表V2并联在L1和L2两端,电路图及连接实物如图:点睛:本题考查的是电路设计和根据电路图连接实物,要明确各元件的作用方法,作图要规范.四、实验探究题19. 【答案】①. 断开②. 0刻度的左边③. “+”“-”接线柱接反了④. 0.32⑤. 把导线a连接电流表“+”接线柱的一端改接在电流表“-”接线柱上【详解】(1)为了保护电路,在连接电路时,开关应断开;(2)在该电路中,闭合开关后,由于电流表的“+”“-”接线柱接反了,所以电流表的指针会偏向0刻度的左边;(3)由图(乙)知道电流表的路程是0.6A,分度值为0.02A,示数为0.32A,即流过灯L1的电流为0.32A;(4)现在要测量通过L2电流,只要把导线a连接电流表“+”接线柱的一端改接在电流表“-”接线柱上即可.点睛:本题考查的是究并联电路中的电流关系,涉及注意事项、电路的连接及电流表使用、故障分析等.20. 【答案】①. 开关没有断开②.【详解】(1)小明同学连接好最后一跟导线时,小灯泡立即发亮,说明连接电路时,开关没有处于断开状态;(2)因为三盏及电流表串联,所以当L1的灯丝烧断而熄灭时,故L3、L2也会熄灭,电流表会没有示数;电压表并联在电源两端,示数为电源电压值,故表格如下点睛:本题考查的是串联电路连接,涉及电流特点、注意事项、电路的连接及电流表使用等.五、计算题21. 【答案】可以同时使用.【详解】由于家用电器都是并联的,根据并联电路的电流特点知道,它们工作时的总电流I=0.2A+1.5A+1A+0.25A×2=3.2A,由于3.2A<4A,所以,这些用电器可以同时使用.点睛:本题考查的是家用电器的连接方式,计算时要将毫安换算成安,记住在并联电路中,干路中的电流等于各支路电流之和。
九年级物理电流和电路(培优篇)(Word版含解析)一、初三物理电流和电路易错压轴题(难)1.小明利用铅笔芯和鳄鱼夹制作了简易调光灯,装置如图甲所示.(1)甲图中有一处明显错误是;改正后,闭合开关,改变鳄鱼夹M、N之间距离,发现灯泡亮度会发生变化,这一现象说明导体的电阻与导体的有关.(2)小明用一个LED灯替换铅笔芯,与小灯泡串联后接入电路(如图乙).闭合开关S1,发现LED灯亮而小灯泡L不亮.针对这种现象,同学们提出了以下猜想:猜想一:小灯泡L处发生短路猜想二:LED灯电阻很大导致电路电流很小为了验证猜想,小组同学进行如下实验:实验一:将一根导线并联在图乙电路中LED灯的两端,此时LED灯,小灯泡L (填“亮”或“不亮”).根据观察到的现象说明猜想一是错误的.实验二:利用电流表和电压表,按图丙所示的电路对LED灯的电阻进行测量.闭合开关依次移动滑动变阻器的滑片,获得多组数据如下表.实验次数电压(伏)电流(毫安)电阻(欧)11.412116.7 21.614114.3 31.816112.5…………实验二中,某次测量时电压表示数如图丁所示,此时电压表读数为 V,实验时滑动变阻器的滑片逐渐向端移动(填“a”或“b”).经分析,结果支持猜想二,从而导致小灯泡的实际功率太(填“大”或“小”),不足以支持发光.【答案】(1)电流表正负接线柱接反了、长度(2)不亮、亮(3)2.3 b 、小【解析】试题分析:(1)电流表要示正进负出,可以看出电流表正负接线柱接反了;导体的电阻与导体的长度有关,长度越长,电阻越大,长度越短,电阻越小;(2)LED灯亮,说明电路是通路,将导线并在LED两端时,LED被短路,则灯LED不发光,此时灯泡会发光,说明小灯泡没有被短路,猜想1是错误的;(3)由图丁可知,电压表的示数为2.3V,由表格的电流越来越大可知,电路中的总电阻是越来越小的,所以滑动变阻器的滑片是向b端移动的,由于LED灯电阻很大导致电路电流很小,从而导致小灯泡的实际功率太小,不足以支持发光。

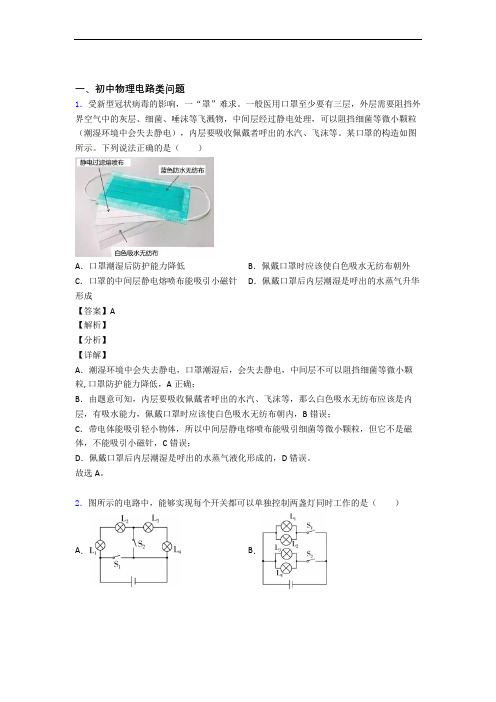

一、初中物理电路类问题1.受新型冠状病毒的影响,一“罩”难求。
一般医用口罩至少要有三层,外层需要阻挡外界空气中的灰层、细菌、唾沫等飞溅物,中间层经过静电处理,可以阻挡细菌等微小颗粒(潮湿环境中会失去静电),内层要吸收佩戴者呼出的水汽、飞沫等。
某口罩的构造如图所示。
下列说法正确的是()A.口罩潮湿后防护能力降低B.佩戴口罩时应该使白色吸水无纺布朝外C.口罩的中间层静电熔喷布能吸引小磁针D.佩戴口罩后内层潮湿是呼出的水蒸气升华形成【答案】A【解析】【分析】【详解】A.潮湿环境中会失去静电,口罩潮湿后,会失去静电,中间层不可以阻挡细菌等微小颗粒, 口罩防护能力降低,A正确;B.由题意可知,内层要吸收佩戴者呼出的水汽、飞沫等,那么白色吸水无纺布应该是内层,有吸水能力,佩戴口罩时应该使白色吸水无纺布朝内,B错误;C.带电体能吸引轻小物体,所以中间层静电熔喷布能吸引细菌等微小颗粒,但它不是磁体,不能吸引小磁针,C错误;D.佩戴口罩后内层潮湿是呼出的水蒸气液化形成的,D错误。
故选A。
2.图所示的电路中,能够实现每个开关都可以单独控制两盏灯同时工作的是()A.B.C.D.【答案】B【解析】【详解】A.从图中可以看到,当开关S1闭合时,四盏灯都被短路,这种情况不符合要求,A项不合题意;B.从图中可以看到,灯L1和灯L2并联后再和开关S1串联,灯L3和灯L4并联后再和开关S2串联,当开关S1闭合后,只控制灯L1和灯L2两灯亮,当开关S2闭合后,只控制灯L3和灯L4两灯亮,这种情况符合要求,选项B符合题意;C.从图中可以看到,灯L1和灯L2并联后再和开关S1串联,但开关S2接在干路中,当开关S2断开时,四盏灯都不能亮,这不是每个开关都可以单独控制两盏灯同时工作,C项不合题意;D.从图中可以看到,当开关S1闭合,开关S2断开时,灯L3和灯L4能亮,灯L1和灯L2不能亮,当开关S1断开,开关S2断开时,灯L3和灯L4还能亮,灯L1和灯L2还是不能亮,不能实现每个开关都可以单独控制两盏灯同时工作,D项不合题意。
一、初中物理电路类问题1.如图所示电路中开关S闭合后,只有一个电表指针发生偏转,故障可能出现在电阻R、灯L上,则下列判断中正确的是A.若L发光,则R一定无故障B.若L发光,则R一定有故障C.若L不发光,则L一定无故障D.若L不发光,则L一定有故障【答案】B【解析】【分析】【详解】观察电路图可知,若L断路,两表皆无示数,不合题意;若L短路,两表皆有示数.不符合题意;若R短路,电压表也短路,电流表有示数,符合题意;若R断路,电压表有示数,电流表无示数,符合题意.所以若灯L发光,则故障一定是R短路,故B正确,A错误.若灯L不发光,则故障可能是L短路、且R断路,此时电流表无示数,电压表有示数,符合题意.也可能是L无故障,但R断路,故CD错误;故选B.【点睛】重点是根据欧姆定律判断电路故障,要理解当与电压表并联的电阻断路时,电压表实际串联在电路中,由于电压表的电阻很大,所以电流表无示数,而电压表有示数且接近电源电压.2.两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样,不考虑温度的影响,将它们连入同一电路中,为确保两灯均不坏,下列说法正确的是()A.将它们串联时,电路两端允许最大电压是15V B.将它们并联时,干路中允许最大电流是3AC.将它们并联时,电路中允许最大总功率是21W D.将它们串联时,L1允许的最大功率是3W【答案】D【解析】【分析】【详解】由灯泡L1标有“6V、2A”,可以求出R1===3Ω,由灯泡L2标有“9V、1A”,可以求出R2===9Ω,通过它们的电流和两端电压都不能超过额定值,否则会损坏灯泡;将它们串联时,则干路最大电流是1A,总电压为1A×(3Ω+9Ω)=12V,故A不符合题意;将它们并联时,干路两端的最大电压为6v,所以干路中允许最大电流I=+ 2.67A故B不符合题意;将它们并联时,电路中允许最大总功率P=+=16W,故C不符合题意;将它们串联时,L1允许的最大电流是1A,所以最大功率P=I2R==3W,故D符合题意;故选D。
一、初中物理电路类问题1.下列电路正确的是()A.B.C.D.【答案】C【解析】【分析】【详解】选项A中电压表的正负接线柱接反;B中电流表的正负接线柱接反;C中两灯并联,正确;D中若开关闭合会造成短路.故选C.2.几位同学学习了欧姆定律后,根据I=UR,导出了R=UI.于是他们提出了以下几种看法,你认为正确的是A.导体电阻的大小跟通过导体中的电流成反比B.导体电阻的大小跟加在导体两端的电压成正比C.导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D.导体两端不加电压时,导体的电阻为零【答案】C【解析】【详解】导体的电阻是本身的属性,与导体的材料,长度,横截面积有关;并不随电流、电压的改变而改变,两端不加电压时,导体的电阻也不会为零.所以A,B,D错误,C正确.故选C.3.在如图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作,一段时间后,发现两个电表的示数都变大,则出现这种故障的可能原因是()A.R1短路B.R1断路C.R2短路D.R2断路【答案】C【解析】【分析】判断电路故障问题,是中考题中常见的题型,在不能直接确定故障原因时,将选项逐一代入题干,检查是否符合题意。
【详解】A.如果R1发生了短路,电压表示数变为零,故A错误;B.如果R1发生了断路,电流表示数变为零,故B错误;C.如果R2出现短路,电压表测量电源电压,示数变大;电路总电阻减小,电路电流增大,电流表示数增大,故C正确;D.如果R2出现断路,电流表示数变为零,故D错误。
故选C。
4.用一个导体制成长度相等但横截面积不同的圆柱体a和b(a和b互相连接),a比b 的横截面积大,将它们接入电路中,如图所示,通过a、b电流分别为I a,I b,a、b两端电压分别为U a,U b,则下列说法正确的是A.I a>I b、U a=U b B.I a<I b、U a=U bC .I a =I b 、U a >U bD .I a =I b 、U a <U b【答案】D【解析】【分析】 利用电阻大小与导体的材料、长度、横截面积和温度有关的知识进行分析即可判断;因两电阻串联,则由串联电路的电压和电流规律可知两导体中的电压、电流关系.【详解】同时a 和b 是由同种材料制成的长度相同、横截面积不同的两端导体,S a >S b ,所以b 段电阻大,所以a b R R <;因两电阻串联,故两部分导体电流相等,即a b I I ,根据欧姆定律可知,电阻越大,分担的电压越多,即a b U U <.故选D .【点睛】本题考查了串联电路的电流特点和欧姆定律的应用,关键是根据影响电阻的大小因素确定两段导体电阻的大小.5.小强同学在探究串联电路电流规律的实验中,按下图连接好了电路,闭合开关S 后,观察实验,两灯均不发光.为检测出电路故障,他做了以下操作:将电压表接到b 、c 两点,观察电压表、电流表均无示数.将电压表接到a 、b 两点,观察电压表有明显示数,而电流表示数几乎为零,则电路故障可能是A .灯L 2断路B .灯L 2短路C .电流表烧坏了D .灯L 1断路【答案】A【解析】【分析】【详解】开关闭合后,两个灯泡都不发光,电流表的指针几乎不动,说明电路是断路.将电压表并联在b 、c 两点,电压表无示数,说明电压表的正负接线柱不能与电源两极相连,即灯L 2断路,L 1 完好,或L 1短路;将电压表接到a 、b 两点,观察电压表有明显示数,说明电压表的正负接线柱与电源两极相连,说明灯L 2 断路,故选A .6.小明设计了一种停车位是否被占用的模拟提醒装置:用指示灯L发光的亮和暗分别表示车位被占用和未被占用,车位被占用时控制开关S闭合,下列能实现此功能的电路是()A.B.C.D.【答案】A【解析】【分析】【详解】由题知,车位被占用时控制开关S闭合,此时指示灯L发光较亮;车位未被占用时开关S 断开,指示灯L发光较暗.A.由图知,当开关S闭合时,此时R被短路,只有L接入电路,L两端的电压为电源电压,指示灯发光较亮;开关S断开时,L与R串联,总电阻较大,电流较小,指示灯发光较暗,故A符合题意;B.由图知,当开关S闭合时,此时L被短路,指示灯不会发光,故B不符合题意;C.由图知,当开关S闭合时,此时L与R串联,此时灯的亮度较暗;开关S断开时,灯泡不发光;故C不符合题意;D.由图知,L与R并联,当开关S闭合或断开,L始终接入电路中,L两端的电压始终为电源电压,则灯泡发光的亮度不变,故D不符合题意.故选A.【点睛】注意熟练应用串、并联电路的电压和电流特点,都是电路的最基本规律,是分析电路的基础,一定要熟练掌握.7.如图所示的电路中,闭合开关,电压表V1的示数是7.5V,电压表V2的示数为9V,若电源电压U为12V,则L2两端电压是()A.4.5V B.5.5V C.3V D.2V【答案】A【解析】【详解】由电路图可知,三灯泡串联,V1测L1、L2两端的电压,V2测L2、L3两端的电压,则127.5V---U U+=①,239V---U U+=②,12312V---U U U=++③;解得U2=4.5V;故选A。
一、初中物理电路类问题1.小强把台灯的插头插在如图所示的插座上,插座上有一个开关S1和一个指示灯L1(相当于电阻很大的灯泡),台灯开关和灯泡用S2、L2表示,当只闭合S2时,台灯不发光,当闭合S1时,指示灯发光,再闭合S2时,台灯发光;如果指示灯损坏,S1和S2时都闭合,台灯也能发光,如图中设计的电路符合要求的是()A.B.C.D.【答案】D【解析】【分析】【详解】A.由图可知,该电路为串联电路,只有两个开关都闭合时,灯泡L1和L2都发光,断开其中任意一个开关,都不发光,故A不符合题意;B.由图可知,只闭合开关S2,灯泡L2亮,故B不符合题意;C.由图可知,当灯泡L1损坏时,整个电路是断开的,灯L2不会发光,故C不符合题意;D.由图可知,该电路为并联电路,只闭合S2时,电路中无电流,台灯不发光;当闭合S1时,指示灯发光,再闭合S2时,电路是通路,台灯发光;根据并联电路的特点可知,各支路互不影响,指示灯损坏,S1和S2时都闭合,台灯也能发光,故D符合题意。
故选D。
2.如图所示,两盏相同的电灯在闭合开关后都能发光.过了一会儿,两盏电灯突然同时都不亮了,且电压表和电流表的示数均变为零.如果电路中只有一处故障,则故障可能是 ( )A.电灯L1断路B.电灯L2断路C.电灯L1短路D.电灯L2短路【答案】A【解析】【分析】电路故障分为短路和断路.如图灯L1和灯L2串联,电压表测灯L2两端电压.在闭合开关后两盏电灯突然同时都不亮了,且电压表和电流表的示数均变为零.如果是电路短路,电路中还有电流.则电路为断路,电路中无电流.【详解】A.电灯L1断路,则整个电路中都没有电流,灯都不亮,电表无示数.符合题意;B.电灯L2断路.则电压表会与灯L1串联,电压表分担电源电压有示数,灯不亮,电流表无示数.不合题意;C.电灯L1短路,灯L2会分担电源电压,会变亮,电表有示数.不合题意;D.电灯L2短路,电压表也短路无示数.但灯L1会分担电源电压,会变亮,电流表有示数.不合题意;故选A。
一、初中物理电路类问题1.如图所示的电路中,R 0是定值电阻,L 是小灯泡,R 是滑动变阻器,闭合开关S ,发现无论怎样移动滑动变阻器的滑片,小灯泡都不发光。
现用一只电压表检测这一现象产生的原因,当电压表接ab 两点时,电压表无示数;接ac 两点时,电压表有示数,则产生上述现象的原因可能是( )A .L 短路B .L 断路C .R 断路D .R 0短路【答案】A 【解析】 【分析】 【详解】从图中可看到,这是一个串联电路,R 、L 、R 0串联在一起。
A .假设L 短路,电路中是有电流的,当电压表接ab 两点时,电压表是没有示数的;接ac 两点时,电压表测R 0的电压,有电流流过R 0,那么电压表有示数;这些情况符合题中条件,所以可能是L 短路,选项A 符合题意;B .假设L 断路,那么电路中是没有电流的,当电压表接ab 两点时,有微小的电流流过电压表,电压表测的是电源电压,有示数;接ac 两点时,没有电流流过电压表,电压表是没有示数的;这些情况不符合题中条件,所以不可能是L 断路,B 项不合题意;C .假设R 断路,那么电路中是没有电流的,当电压表接ab 两点时,没有电流流过电压表,电压表是没有示数的;接ac 两点时,也没有电流流过电压表,电压表是没有示数的;这些情况不符合题中条件,所以不可能是R 断路,C 项不合题意;D .假设R 0短路,电路中是有电流的,当电压表接ab 两点时,有电流流过灯L ,电压表有示数;接ac 两点时,电压表是没有示数的;这些情况不符合题中条件,所以不可能是R 0短路,D 项不合题意。
故选A 。
2.如图所示电路,电源两端电压保持不变.闭合开关 S ,将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离,电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆,电流表示数的变化量的绝对值为 I ∆.下列判断正确的是A .电压表V 1示数变小,电压表V 2示数变大,电压表V 1与V 2的示数之和不变B .电压表V 3示数变大,电压表V 3与电流表示数的比值变大C .滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID .1U ∆大于3U ∆ 【答案】ABD 【解析】 【详解】A .由题中的电路图可知,当滑动变阻器的滑片P 向b 端滑动一段距离时,三电阻串联,电压表V 1测1R 与2R 两端的电压之和,电压表V 2测3R 两端的电压,电压表V 3测2R 与3R 两端的电压之和,电流表测电路中的电流;将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时,接入电路中的电阻变大,电路中的总电阻变大,由欧姆定律可知,电路中的电流变小,由U IR =可知,1R 与2R 两端的电压变小,即电压表V 1的示数变小,因串联电路中总电压等于各分电压之和,且电源的电压不变,所以电压表V 1与V 2的示数之和等于电源的电压即不变,则电压表V 2的示数变大,故A 项正确;B .因电压表V 3的示数等于电源的电压减去1R 两端的电压,所以电压表V 3的示数变大,因电压表V 3与电流表示数的比值为23R R +的阻值,所以电压表V 3与电流表示数的比值变大,故B 项正确;C .由欧姆定律得,滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误;D .当滑动变阻器的滑片P 在a 端时,根据串联电路的电压特点和欧姆定律得,V 3示数是:31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时,V 3测量电阻2R 、3R 两端的电压3U ',根据串联电路的电压特点和欧姆定律得:31U U I R ''=-则:3311131U U U U I R U IR I I R IR '''=-=---=-=()()由题意可得:211U I R R +=()所以1U ∆大于3U ∆;故D 项正确;3.如图所示的电路中,闭合开关时,下列说法正确的是( )A .两个灯泡串联B .开关只能控制灯L 1C .电流表测的是灯泡L 1的电流D .电流方向从电流表到开关 【答案】C 【解析】 【分析】 【详解】A .由图可知,两灯泡并列连接,因此两个灯泡并联,故A 错误;BD .电流从电源正极流出,再到开关,然后分为两条路径,一条从电流表到灯L 1,另一条经过灯L 2;汇合后回到负极,则开关控制整个电路,故BD 错误; C .电流表A 串联在L 1支路上,测通过灯泡L 1的电流,故C 正确。
故选C 。
4.用一个导体制成长度相等但横截面积不同的圆柱体a 和b (a 和b 互相连接),a 比b 的横截面积大,将它们接入电路中,如图所示,通过a 、b 电流分别为I a ,I b ,a 、b 两端电压分别为U a ,U b ,则下列说法正确的是A .I a >I b 、U a =U bB .I a <I b 、U a =U bC .I a =I b 、U a >U bD .I a =I b 、U a <U b【答案】D 【解析】 【分析】利用电阻大小与导体的材料、长度、横截面积和温度有关的知识进行分析即可判断;因两电阻串联,则由串联电路的电压和电流规律可知两导体中的电压、电流关系. 【详解】同时a 和b 是由同种材料制成的长度相同、横截面积不同的两端导体,S a >S b ,所以b 段电阻大,所以a b R R <;因两电阻串联,故两部分导体电流相等,即a b I I ,根据欧姆定律可知,电阻越大,分担的电压越多,即a b U U <. 故选D . 【点睛】本题考查了串联电路的电流特点和欧姆定律的应用,关键是根据影响电阻的大小因素确定两段导体电阻的大小.5.小荣听了交通安全教育专题讲座后,对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣,经过观察、思考,他画出了下列红,绿灯连接的电路图,你认为正确的是( )A .B .C .D .【答案】B 【解析】 【分析】 【详解】由题,十字路口人行横道的红、绿交通信号灯应能独立工作,互不影响,故应为并联电路。
A .两灯泡串联,两开关均闭合时红、绿交通信号灯同时发光,只闭合一个开关均不发光,故A 错误;B .只闭合开关S 1时绿灯亮,只闭合开关S 2时红灯亮,两灯并联,独立工作,互不影响,故B 正确;C .两开关都闭合时会造成电源短路且两灯泡不发光,任何一个开关断开时红绿交通信号灯同时发光,故C 错误;D .当只闭合开关S 2时,两灯泡都发光;只闭合S 1时绿灯亮,故D 错误。
故选B 。
6.小明设计了一种停车位是否被占用的模拟提醒装置:用指示灯L 发光的亮和暗分别表示车位被占用和未被占用,车位被占用时控制开关S 闭合,下列能实现此功能的电路是()A .B .C .D .【答案】A 【解析】 【分析】 【详解】由题知,车位被占用时控制开关S 闭合,此时指示灯L 发光较亮;车位未被占用时开关S 断开,指示灯L 发光较暗.A .由图知,当开关S 闭合时,此时R 被短路,只有L 接入电路,L 两端的电压为电源电压,指示灯发光较亮;开关S 断开时,L 与R 串联,总电阻较大,电流较小,指示灯发光较暗,故A 符合题意;B .由图知,当开关S 闭合时,此时L 被短路,指示灯不会发光,故B 不符合题意;C .由图知,当开关S 闭合时,此时L 与R 串联,此时灯的亮度较暗;开关S 断开时,灯泡不发光;故C 不符合题意;D .由图知,L 与R 并联,当开关S 闭合或断开,L 始终接入电路中,L 两端的电压始终为电源电压,则灯泡发光的亮度不变,故D 不符合题意. 故选A . 【点睛】注意熟练应用串、并联电路的电压和电流特点,都是电路的最基本规律,是分析电路的基础,一定要熟练掌握.7.小明用两个小灯泡L 1、L 2按如图所示电路“探究串联电路中的电压关系”。
闭合开关后,用电压表分别测量U ab 、U bc 、U ac 三处电压。
关于在实验过程中出现的情况,下列说法正确的是( )A .测出U ab 间电压后,保持b 不动,将a 改接到c ,就可以测出U bcB .若实验时电压表示数0ab ac U U =≠,可能是a 、b 之间发生了断路C .若实验时电压表示数0ab U =,0bc ac U U =≠,则一定是a 、b 间短路了D .测ac 间电压时电压表的偏转角度一定是测ab 间电压表偏转角度的2倍 【答案】B 【解析】 【详解】A .用电压表测ab 间的电压,那么与a 端相接的是电压表的正接线柱,与b 端相接的是电压表负接线柱,如果测出U ab 间电压后,保持b 不动,将a 改接到c ,那么电流就会从b 端流入,即是从电压表负接线柱流入,正接线柱流出,这样是不能测出U bc 的,A 错误;B .假设a 、b 之间发生了断路,那么ab U U =电源,当电压表并联在a 、c 两端时,电流往电压表流,那么ac U U =电源,这与题干条件相符合,那么可能是a 、b 之间发生了断路;假设a 、b 之间发生了短路,那么0ab U =,这与题干条件不符合,所以不可能是a 、b 之间发生短路;假设b 、c 之间发生了断路,那么0ab U =,这与题干条件不符合,所以不可能是b 、c 之间发生断路;假设b 、c 之间发生了短路,那么ab U U =电源,ac U U =电源,这与题干条件相符合,所以可能是b 、c 之间发生了短路;综上所述,可能是a 、b 之间发生了断路,B 正确;C .假设a 、b 之间发生了断路,那么ab U U =电源,这与题干条件不符合,所以不可能是a 、b 之间发生了断路;假设a 、b 间发生短路,那么0ab U =,bc ac U U U ==电源,这与题干条件相符合,所以可能是a 、b 间发生短路;假设b 、c 间发生了断路,那么0ab U =,0bc ac U U =≠,这与题干条件相符合,所以可能是b 、c 间发生了断路;假设b 、c 间发生了短路,那么ab U U =电源,这与题干条件不符合,所以不可能是b 、c 间发生了短路;综上所述,可能是a 、b 间发生短路,也可能是b 、c 间发生了断路,C 错误; D .如果两灯泡的电阻大小不相等,那么两灯泡两端的电压是不相等的,ac 间电压是电源电压,ab 间电压是灯L 1的电压,那么测ac 间电压时电压表的偏转角度不是测ab 间电压表偏转角度的2倍,D 错误。
8.图中,用滑动变阻器来控制6伏小灯的亮暗。
要求从正常发光到完全熄灭连续变化,电源为4节干电池,应采取的接法是( )A .C 接M ,B 接N B .A 接M ,B 接N ,D 接NC .A 接Q ,C 接M ,B 接ND .A 接N ,B 接Q ,C 接M ,M 接N【答案】C 【解析】【分析】 【详解】根据题意可知:电源的电压为6V ,当灯泡两端的电压为额定电压6V 时正常发光,滑动变阻器的移动使灯泡两端的电压发生变化,从而改变灯泡的亮暗,且电路会出现灯泡被短路而熄灭的现象。
