焊接工艺规程完整

结构焊接工艺1目的为规范焊工操作，保证焊接质量，不断提高焊工的实际操作技术水平。

2适用范围适用于产品结构焊接工序。

3依据JB/T 6753 493《电工设备的设备构体公差焊接结构的一般公差》JB/T9185-1999《钨极惰性气体保护焊工艺方法》4定义3. 1工艺守则是对我公司标准化领域中需要协调统一的技术事项所制定的标准。

3. 2对企业而言，企业标准时对企业标准化领域中需要协调统一的技术事项所制定的标准，企业技术标准的形式可以是标准、规范、守则、操作卡、作业指导书等。

5职责4. 1工艺部门负责本工艺守则的制定、修订及推行。

4.2钣金车间焊接班组员工负责本工艺守则的实施。

6焊接接头的基本形式（图1）7手工电弧焊图17. 1焊接设备电焊机（交、直流）、榔头、扁铲、防护用品、E4303系列焊条、电磨工具等。

7. 2工艺参数7. 2. 1焊接参数：表1表1焊缝焊接厚度焊条直径焊接电流A备注1.5 〜2.0 2.555 〜602.5 〜3.5 3.290 〜1204〜5 3.2100〜1307. 2. 2电弧电压电弧电压主要影响焊缝宽度，电弧电压越高，焊缝就越宽，焊缝厚度和余高减少，飞溅增加，焊缝成形不易控制。

电弧电压的大小主要取决于电弧长度，电弧长，电弧电压就高；电弧短，电弧电压就低。

焊接电弧有长弧与短弧之分，当电弧长度是焊条直径的0.5〜1.0倍时，称为短弧；当电弧长度大于焊条直径时，称为长弧。

一般在焊接过程中，希望电弧长度始终保持一致且尽量使用短弧焊接。

7. 2. 3焊接电弧长度根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一般为3〜4mm碱性焊条一般为2〜3mm为宜。

7 . 2. 4焊接速度焊接速度主要取决于焊条的熔化速度和所要求的焊缝尺寸、装配间隙和焊接位置等。

当焊接速度太慢时，焊缝高而宽，外形不整齐，易产生焊瘤等缺陷；当焊接速度太快时，焊缝窄而低，易产生未焊透等缺陷。

在实际操作中，焊工应要把具体情况灵活掌握，以确保焊缝质量和外观尺寸满足要求。

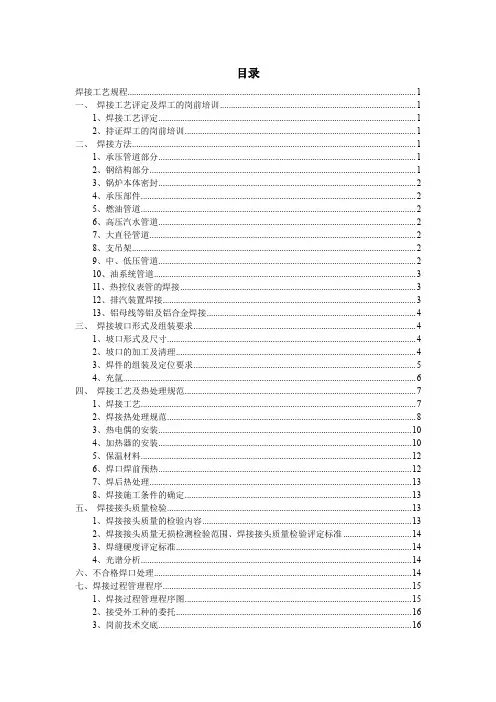

目录焊接工艺规程 (1)一、焊接工艺评定及焊工的岗前培训 (1)1、焊接工艺评定 (1)2、持证焊工的岗前培训 (1)二、焊接方法 (1)1、承压管道部分 (1)2、钢结构部分 (1)3、锅炉本体密封 (2)4、承压部件 (2)5、燃油管道 (2)6、高压汽水管道 (2)7、大直径管道 (2)8、支吊架 (2)9、中、低压管道 (2)10、油系统管道 (3)11、热控仪表管的焊接 (3)12、排汽装置焊接 (3)13、铝母线等铝及铝合金焊接 (4)三、焊接坡口形式及组装要求 (4)1、坡口形式及尺寸 (4)2、坡口的加工及清理 (4)3、焊件的组装及定位要求 (5)4、充氩 (6)四、焊接工艺及热处理规范 (7)1、焊接工艺 (7)2、焊接热处理规范 (8)3、热电偶的安装 (10)4、加热器的安装 (10)5、保温材料 (12)6、焊口焊前预热 (12)7、焊后热处理 (13)8、焊接施工条件的确定 (13)五、焊接接头质量检验 (13)1、焊接接头质量的检验内容 (13)2、焊接接头质量无损检测检验范围、焊接接头质量检验评定标准 (14)3、焊缝硬度评定标准 (14)4、光谱分析 (14)六、不合格焊口处理 (14)七、焊接过程管理程序 (15)1、焊接过程管理程序图 (15)2、接受外工种的委托 (16)3、岗前技术交底 (16)4、焊接施工监督 (16)5、热处理 (16)6、外观检查 (16)7、无损探伤 (16)八、质量检查及验收 (17)1、焊接工程质量检查内容 (17)2、焊接质量验收程序及组织 (17)3*150T/H锅炉安装工程焊接工艺规程************有限公司一、焊接工艺评定及焊工的岗前培训1、焊接工艺评定1.1焊接工艺评定依据以《焊接工艺评定规程》DL/T868-2014为依据，进行焊接工艺评定。

1.2焊接工艺评定要求工艺评定做到满足现场要求，数据准确，保证焊接施工质量。

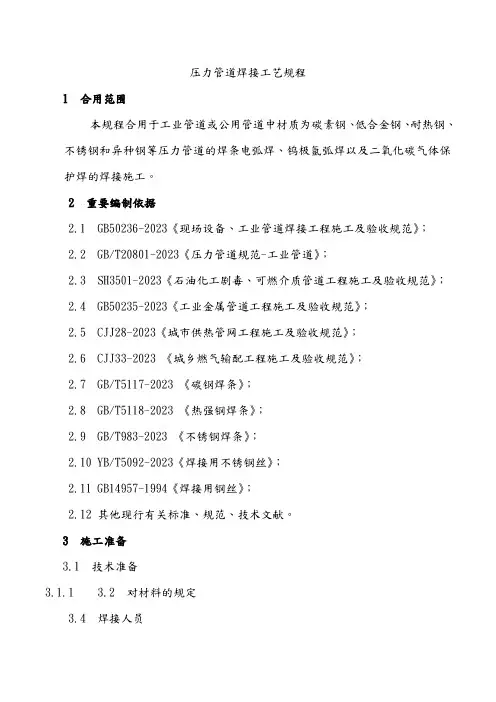

压力管道焊接工艺规程1 合用范围本规程合用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。

2 重要编制依据2.1 GB50236-2023《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2023《压力管道规范-工业管道》；2.3 SH3501-2023《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-2023《工业金属管道工程施工及验收规范》；2.5 CJJ28-2023《城市供热管网工程施工及验收规范》；2.6 CJJ33-2023 《城乡燃气输配工程施工及验收规范》；2.7 GB/T5117-2023 《碳钢焊条》；2.8 GB/T5118-2023 《热强钢焊条》；2.9 GB/T983-2023 《不锈钢焊条》；2.10 YB/T5092-2023《焊接用不锈钢丝》；2.11 GB14957-1994《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文献。

3 施工准备3.1 技术准备3.1.1 3.2 对材料的规定3.4 焊接人员3.4.2 3.5 施焊环境4.1 压力管道焊接施工流程图（见图1 ）图1 焊 接 施 工 流 程 图 4.2 焊前准备及接头组对4.2.1 4.2.2 b ）异种钢管子焊接时, 焊条或焊丝的选用一般应符合下列规定: 表1 常用钢号推荐选用的焊接材料焊前准备焊机性能确认 焊口组对质量评估正式施焊 焊接检查焊缝无损探伤结果评估焊后热解决硬度测试水压实验焊接坡口制备及清理 焊条烘干及焊丝清理焊缝外观检查是表2 不同钢号相焊推荐选用的焊接材料表3 常用钢号分类分组4.2.4 a）按SH3501-2023《石油化工剧毒、可燃介质管道工程施工及验收规范》分为SHA级的压力管道、中高合金钢及不锈钢管道的坡口应采用机械方法加工。

b）其他管道坡口宜采用机械方法加工, 当采用热加工方法时, 切割后必须去除影响焊接质量的表面层。

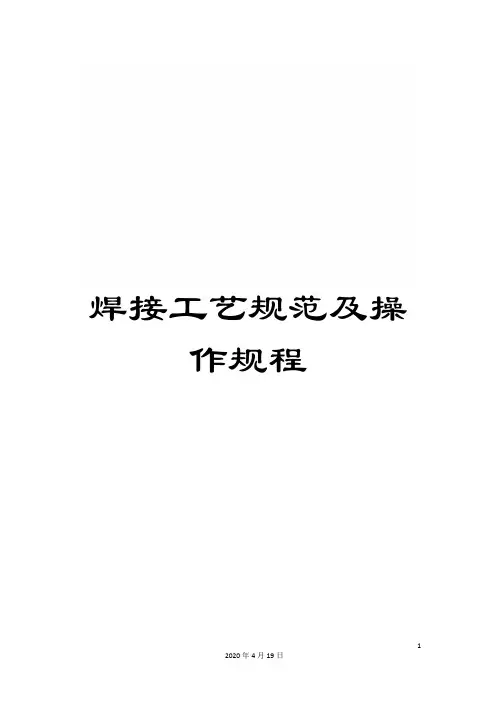

焊接工艺规范及操作规程1焊接通用工艺1 范围本守则规定焊接加工的工艺规则,适用于本公司焊接加工。

2 焊工2.1焊工必须经过考试并取得合格证后,方可上岗。

焊工考试按照JG/T5080.2进行。

2.2 焊工必须严格遵守焊接工艺规程,严禁自由施焊及在焊道外的母材上引弧。

3 焊前准备3.1 焊接前应检查并确认焊接设备及辅助工具等处于良好状态。

3.2 焊接工作尽可能在室内进行,当工件表面潮湿或暴露于雨雪条件下,不得进行焊接作业。

3.3 焊条、焊剂和药芯焊丝应按产品说明书的规定进行烘干。

低氢焊条在施焊前必须进行烘干,烘干温度为350～400℃,时间1～2h。

一般在常温下超过4h即重新烘干。

酸性焊条一般可不烘干,但焊接重要结构时经150～200℃烘干1～2h。

3.4焊材的选用3.4.1钢材和焊条的选配3.4.2 焊丝、焊剂的选配3.5 碳素钢板厚大于50mm、低合金钢板厚度大于36mm时,施焊前一般应进行预热至100～150℃,预热区应在焊缝两侧,每侧宽度不应小于焊件厚度的两倍且不小于100mm。

3.6 焊接部位必须进行焊前清理、去除铁锈、油污等杂质,重要部位还要求打磨光洁。

4 焊接4.1根据具体情况选用合理的焊接参数进行焊接,不允许超大电流焊接。

4.2 多层焊时,前一层焊道表面必须进行清理,检查、修整,如发现有影响焊接质量的缺陷,必须修整清除后再焊。

4.3 焊后处理4.3.1 焊接结束,焊工应清理焊道表面的熔渣飞溅物,检查焊缝外形尺寸及外观质量。

公司规定要敲钢印的部位打上焊工钢印。

4.3.2 焊缝缺陷超标允许返修,但返修次数不超过两次。

4.3.3 焊缝出现裂纹时,焊工不得擅自处理,应及时的报告技术人员,查清原因,订出修补措施方可处理。

4.3.4 对于一些封闭型结构,多焊缝、长焊缝的构件,焊后应进行锤击、振动等方法消除残余应力,产品技术条件中要求热处理的,应采用热处理消除应力。

5各种焊接方法规范5.1 手工电弧焊5.1.1 有焊接工艺的按焊接工艺规定操作。

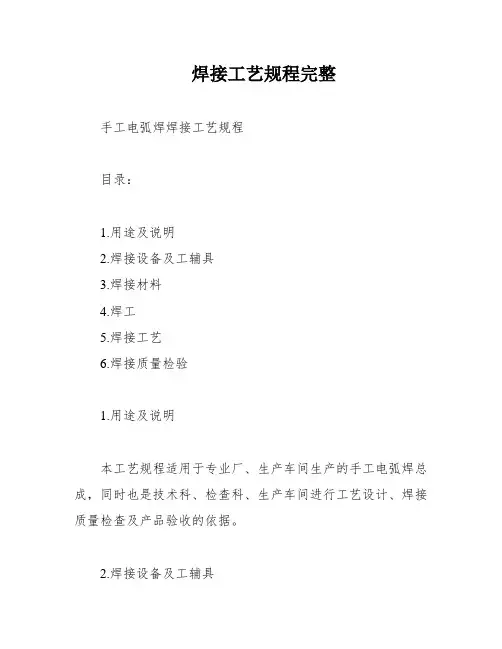

焊接工艺规程完整手工电弧焊焊接工艺规程目录：1.用途及说明2.焊接设备及工辅具3.焊接材料4.焊工5.焊接工艺6.焊接质量检验1.用途及说明本工艺规程适用于专业厂、生产车间生产的手工电弧焊总成，同时也是技术科、检查科、生产车间进行工艺设计、焊接质量检查及产品验收的依据。

2.焊接设备及工辅具2.1 手工电弧焊电源种类常用型号有交流弧焊机（BX-500、BX1-300、BX3-300等）、旋转式直流弧焊发电机（AX1-500、AX3-300等）、弧焊整流器（ZXG1-250、ZXG1-400等）和逆变弧焊整流器（ZX7-250、ZX7-315等）。

2.2 对设备的性能要求2.2.1 要求弧焊电源具有良好的动特性及徒降的外特性。

2.2.2 应有较高的空载电压，使焊接过程中电弧燃烧稳定。

2.2.3 按GB8118-87规定要求，应具有一定的焊接电流可调围。

2.3 设备的选择依据2.3.1 选择设备时要以产品图作为依据，根据焊接金属材质、焊条类型、焊接结构来选择弧焊电源的类型。

2.3.2 根据焊接结构所用材料、板厚围、结构形式等因素确立所需弧焊电源的容量，然后参照弧焊电源技术数据，选用相应的设备。

2.4 设备使用要求2.4.1 使用新焊机或者用已长期停用的焊机时，应仔细观察焊机有无损坏处，在使用前必须按产品说明书进行检验。

2.4.2 焊机的供电回路，焊接回路的接头应可靠合格。

2.4.3 直流电焊机试车时的转向，如与标记方向相反，应将电动机三相进入线中的任意相交换，以改换转向，电机刚起动后，不可立即拉闸断电。

2.5 工具、辅具的要求手工电弧焊工具、辅具包括电缆线、钳焊、面罩、清理工具及劳动保护用品等。

电缆线的长度和导线截面积应根据最大焊接电流来选择，具体见表1.表1：电缆线长度（mm）导线截面积（mm）最大焊接电流（A）200 15 30300 30 50400 50 60600 50 80100 45 603.焊接材料根据焊接结构和要求，选择适当的焊条和辅助材料。

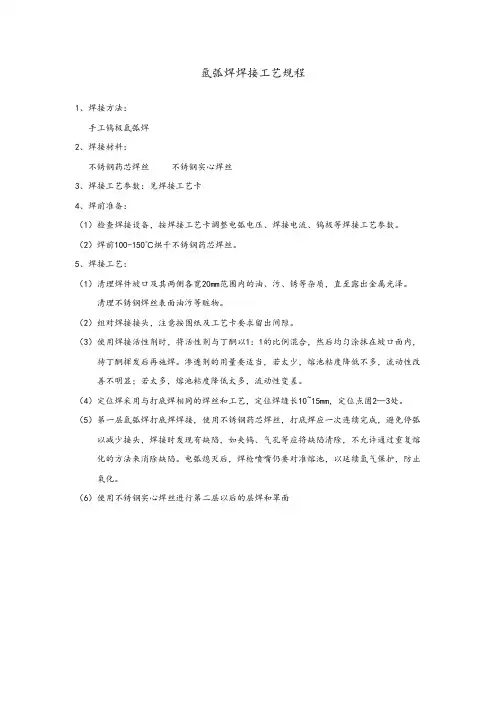

焊接工艺制度本工艺规范规定了氩弧焊、CO气体保护焊、电容储能焊设备、材料、焊接准备、焊接工艺2参数、焊接操作工艺流程；适用于公司各种钣金件和结构件的焊接工序.1.材料焊丝、技术图纸和有关技术资料规定的半成品零部件和辅料.2.设备及工具3.1交直流脉冲氩弧焊机、CO2保护焊机、电容储能螺柱焊机.3.2电焊钳、面罩.3.3平台.3.4钢卷尺、角尺.3.5各种焊接夹具、手锤等.3.焊接技术标准4.1材料的焊接特性4.2.1钢材的可焊性18Ni9不锈钢等可焊性良好,焊接牢固、变形小、碳钢,如A3、10、20、25以及1Cr13不锈钢的冷裂倾向和变形大,只有在易保证焊接后的尺寸精度；中碳钢以及1Cr合适的工艺规范下,才能保证焊接的进行.4.2.2有色金属的可焊性有色金属中的黄铜H62的可焊性良好,铜T2铝镁合金LF2 LF5及铝锰合金LF12一般,铝铜镁合金LY12较差.4.2.3异种金属的可焊性异种金属的焊接,在产品中也有应用,例如在碳钢上焊接不锈钢和铜螺钉.一般情况下,碳钢、黄铜和不锈钢之间可焊性良好,铜与碳钢、黄铜和不锈钢可焊性尚可,铝与碳钢、黄铜和不锈钢不可焊,铝与铜之间可焊性尚可.4.2.4电容储能焊螺柱的可焊性A3、1Cr18Ni9不锈钢、黄铜材质的储能焊螺柱与以上材质的板材之间可焊性良好,在铝材质板材上只能用铝储能焊螺柱.4.2焊缝坡口的基本尺寸合理的焊缝的坡口,可以保证尺寸精度、减少焊接变形,般焊缝坡口的工件厚度、坡口形式、焊缝形式、坡口尺寸,见下面要求：1)工件厚度为1-3mm时,两件同一平面对缝焊接,一般采用一面焊接,缝间距为..2)工件厚度为3-6mm时,两件同一平面对缝焊接,一般采用两面焊接,缝间距为..3)工件厚度为1-3mm时,两件L型对缝焊接,一般采用一面焊接,缝间距为0-2mm..4)工件厚度为3-6mm时,两件L型对缝焊接,一般采用两面焊接,缝间距为0-2mm..5)工件厚度为1-6mm时,两件T型对缝焊接,一般采用两面焊接,缝间距为0-2mm..4.3焊接结构焊接时,不允许长焊缝连续焊接,应采用交替断续焊接,以免热变形剧烈,影响产品质量；焊接时,应保证焊丝能进入焊接区,一般手工电弧焊间距为20mm,气体保护焊应保证间距为35mm,并且保证焊丝能保证倾斜45°.4.4焊接准备1)准备好各种焊接劳动保护用品.2)检查焊接设备、焊丝、螺柱和辅助设备、气体储量是否齐全,合乎标准.3)清除焊件上的铁锈、油脂和水分.4.操作工艺规范5.1手工氩弧焊5.1.1工艺参数选择：工艺参数主要包括：焊丝直径、焊接电流、气体流量和瓦嘴径.1)焊丝直径的选择：焊丝直径的选择取决于焊件厚度、焊接接头和焊缝位置.焊丝直径粗,生产效率高但是容易生成未焊透和成型不良.2)一般情况下：焊件厚度2mm,焊丝直径为2mm,焊接电流为55-60A；焊件厚度,焊条直径为,焊接电流为90-120A；焊件厚度4-5mm,焊条直径为4mm,焊接电流160-200A.3)焊接电流的选择：根据选择的焊丝直径,参照焊机操作说明调节焊机电流.电流小,电弧不稳定并且易形成未焊透、生产效率低；电流大,易产生烧穿.参数见下表5.2气体保护焊5.2.1C O2气体保护焊的工艺规范一般有焊丝直径、焊接电流、焊接电压和焊接速度、气体流量等5.2.2C O2气体保护焊的工艺规范见下表：5.3电容储能螺柱焊工艺规范包括：充电电压、螺柱夹持长度、导电嘴直径和电极压力等参数.1)充电电压的选择：不同的螺柱,需要不同的充电电压.2)一般情况,螺柱直径为3mm、 4mm、 5mm 、6mm对应的充电电压为55-60V、63-70V、72-80V、90-100V.3)螺柱夹持长度的选择：螺柱底部露出导电嘴2-4mm.4)导电嘴直径的选择：导电嘴的直径必须与螺柱直径相同.5)电极压力的选择：参数见下表.6)焊后处理焊接后清渣、磨平.注意：在焊点小的情况下,不允许磨开焊点.5.操作说明7.1焊接作业.1)完成本公司焊接作业的设备有CO2保护焊、螺柱焊、氩弧焊三大类.2)各类设备的操作方法详见设备操作规程.7.2焊接作业步骤6.2.1车间科长或工序组长依照生产指令单、BOM表、技术图纸焊接的要求开出工艺交接记录.6.2.2焊接作业员按要求内容领取材料和工装夹具,并搬到焊接操作台摆放.a)接受生产任务后应熟悉所分配的任务,充分了解技术图纸中的技术要求和各部件焊接尺寸.b)领取所有焊接部件,按图号分类堆放,便于操作时对号取件准确无误.c)所有半成品件在运输过程中应轻拿轻放,防止因受外力碰磕、挤压,造成工件变形.6.2.3焊接开始前先做首件试焊,由质检员做首件检测,检查结果填写在IPQC巡检记录上,并通知生产现场.6.2.4质检首检通过后,焊接工序组长现场与焊接作业员讲解此工件的焊接质量要求,以及此工件之焊道工艺要求.6.2.5焊接作业员现场试焊,并检测其工件是否达到质量的要求.6.2.6为了控制质量,在焊接作业过程中,质检员必须定时进行产品抽样检验,并将结果真实填写于巡检记录上.6.2.7焊接工序完成后应注意产品堆放整齐,并及时贴上产品标签,标示内容：产品编号、数量、生产日期等.6.2.8焊接作业员在完成焊接工序后,应注意清理现场,按设备保养规程对设备做适当的保养,并把焊接设备、工装归位摆放好.6.质量检查要点7.1一般零部件按照技术图纸标注的尺寸测量,记录.柜体等规则型工件和尺寸大的情况,按下面要求检验：a)高、宽、深尺寸要求及检验部位按以下要求：高：在工件正反面两面四角测量宽：在工件正反面离边缘10cm处分三处测量深：在工件两侧边缘10cm处分三处测量b)外观垂直度检验柜体在未注垂直度要求的情况下,垂直度只允许向后倾斜4-5mm.c)柜体对角尺寸偏差要求7.2焊件外露部分的检查a)焊件焊接应牢固,横平竖直,着地牢稳,无前俯后仰,左右摇晃现象,焊缝光洁均匀,无漏焊、无焊穿、裂缝、咬边、溅渣、气孔等现象,焊渣药皮应清理干净.b)焊件内零部件边缘和开孔处应平整光滑,无毛刺和裂口.c)经检查对上述检查合格后,方可转入下道工序.7.注意事项严格遵守操作规程,防止人员和设备事故,确保安全生产.。

通用焊接工艺规程文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]通用焊接工艺规程2006-05-25发布 2006-06-01日实施1 碳素钢、合金钢及不锈钢的焊接焊前准备焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。

焊件组焊前应将坡口及其两侧表面不小于30 mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，不得有裂纹、夹层、加工损伤、毛刺及火焰切割熔渣等缺陷。

油污清理方法如下，首先用丙酮或四氯化碳等有机溶剂擦洗，然后用不锈钢丝刷清理至露出金属光泽，使用的钢丝刷应定期进行脱脂处理。

管子或管件、筒体对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不应大于2mm；焊缝的设置应避开应力集中区，便于焊接和热处理，并应符合下列规定：钢板卷筒或设备、容器的筒节与筒节、筒节与封头组对时，相邻两纵向焊缝间的距离应大于壁厚的3倍，且不应小于100 mm，同一筒节上两相邻纵缝间的距离不应小于200 mm；除焊接及成型管件外的其他管子对接焊缝的中心到管子弯曲起点的距离不应小于管子外径，且不应小于l00 mm；管子对接焊缝与支、吊架边缘之间的距离不应小于50 mm。

同一直管段上两对接焊缝中心面间的距离：当公称直径大于或等于150mm时不应小于150mm；公称直径小于150mm时不应小于管子外径；不宜在焊缝及其边缘上开孔。

不锈钢焊件焊接部位两侧各l00 mm范围内，在施焊前应采取防止焊接飞溅物沾污焊件表面的措施：可将石棉置于焊接部位两侧等。

焊条、焊丝在使用前应按规定进行烘干、保温，并应在使用过程中保持干燥。

焊丝使用前应清除其表面的油污、锈蚀等。

常用焊材烘干温度及保持时间见表4。

表4 常用焊材烘干温度及保持时间焊接工艺要求异种钢材焊接时的焊条选用。
