Allegro中导出Gerber文件和钻孔数据文件方法步骤
Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D的扩展文件。
生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。
一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。
◆设置画图的精度。

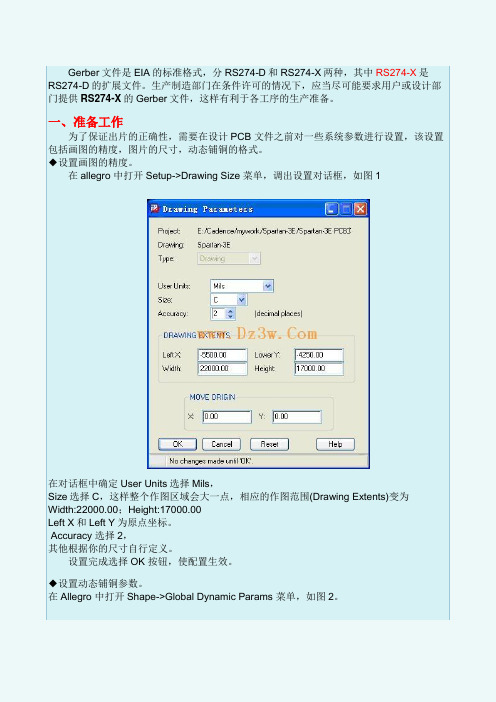

在allegro 中打开Setup->Drawing Size 菜单，调出设置对话框，如图1在对话框中确定User Units选择Mils，Size选择C，这样整个作图区域会大一点，相应的作图范围(Drawing Extents)变为Width:22000.00；Height:17000.00Left X和Left Y为原点坐标。
Accuracy 选择2，其他根据你的尺寸自行定义。
设置完成选择OK 按钮，使配置生效。
◆设置动态铺铜参数。
在Allegro 中打开Shape->Global Dynamic Params 菜单，如图2。
Dynamic fill选SmoothüSmooth 勾选后会自动填充、挖空。
运行DRC时，在所有的动态shape中，产生底片输出效果的Shape外形üRough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果üDisable 不执行填充、挖空。
打开Void controls 选项卡。
如图3。
选择Artwork format 要与出片格式一致。
现在基本上PCB厂都是采用RS274-X。
选择Artwork format 和你的出片格式一致二、出片设置基本参数设置1) 选择菜单Manufacture>Artwork…，出现ArtworkControl Form 对话框，如下：2) 选择General Parameters，开始具体参数设定Device type底片生成格式：选Gerber RS274XFilm size limits底片稿图形范围：用默认值就可以了Coordinate type坐标类型：用默认值AbsoluteError action指定错误发生时处理方式：ü选择Abort film 只停止转换这层的Gerber 文件，继续转换其它层的Gerber 文件。
CadenceAllegro的Gerber导出步骤
CadenceAllegro的Gerber导出步骤钻孔图的导出步骤：首先要给每一种VIA定义一个字母。
Manufacture\NC\Drill Customization。
在Symbol Characters里给每一个VIA定义一个字母，注意不能重复，其他数值禁止修改。
（如果在做PAD的时候定义过字母，那就只需检查一下是否有重复的。
）然后，选Manufacture\NC\Drill Legend。
一定要在Output unit里选尺寸单位。
其他选项默认。
点OK后放在PCB板的旁边。
（检查这个表的字母和外框形状是否有重复的。
）金属化孔和非金属化孔文件的导出步骤：选Manufacture\NC\NC Drill。
首先在NCParameters里设置：Format里前面的选3后面的选5。
（即整数位3，小数位5。
和Artwork里的设置要一样。
）Coordinates里选Absoiute。
Output units 里选英寸或毫米。
然后勾选1和3项。
（即省首零，和Artwork 里的设置要一样。
）然后Close。
回到NC Drill画面。
勾选1、2、3项。
点Drill即可。
会在PCB文件的路径下产生3个文件，后缀名为drl的2个和1个叫nc_tools_auto.txt的文件。
要交给板厂的。
Gerber导出步骤1、首先在Artwork里把所有要出底片的层定义好。
建立每个层的文件夹。
比如：TOP、BOTTOM、L2、L3、SM-TOP、SM-BOT、SS-TOP、PT-TOP、Outline、Drawing 等等。
然后，打开每个文件夹所需要的那些层。
比如：Drawing文件夹里，要打开：Board Geometry里的Outline层。
Manufacturing里的Nclegend-*-*层、Ncdrill_Legend层、Ncdrill_Figure层。
其余的层全部关闭。
然后对着Drawing 文件夹点击鼠标右键，选Match Display。
allegro输出gerber文件步骤
很多PCB厂家都没有装Allegro软件，所以你不能直接发.brd文件。
(很多PCB小厂连ProtelDXP也没有，只支持Protel99)什么是Gerber文件Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在PCB制造业又称为光绘文件。
可以说Gerber文件是电子组装业中最通用最广泛的文件格式。
Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D的扩展文件。
生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。
一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。
◆设置画图的精度。
在allegro 中打开Setup->Drawing Size 菜单，调出设置对话框.(原文件名:1.JPG)在对话框中确定User Units选择Mils，Size选择C，这样整个作图区域会大一点，相应的作图范围(Drawing Extents)变为Width:22000.00；Height:17000.00 Left X和Left Y为原点坐标。
Accuracy 选择2，其他根据你的尺寸自行定义。
设置完成选择OK 按钮，使配置生效。
◆设置动态铺铜参数。
在Allegro 中打开Shape->Global Dynamic Params 菜单，如图2。
(原文件名:2.JPG)Dynamic fill选SmoothSmooth 勾选后会自动填充、挖空。
运行DRC时，在所有的动态shape中，产生底片输出效果的Shape外形Rough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果Disable 不执行填充、挖空。
打开Void controls 选项卡。
Allegro中导出Gerber文件和钻孔数据文件方法步骤
Allegro中导出Gerber文件和钻孔数据文件方法步骤（转）allegro资料2010-02-24 20:07:08 阅读1041 评论0 字号：大中小订阅Allegro中导出Gerber文件和钻孔数据文件方法步骤什么是Gerber文件Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在PCB制造业又称为光绘文件。
可以说Gerber文件是电子组装业中最通用最广泛的文件格式。
Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X 是RS274-D的扩展文件。
生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。
一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。
◆设置画图的精度。
在allegro 中打开Setup->Drawing Size 菜单，调出设置对话框，如图1在对话框中确定User Units选择Mils，Size选择C，这样整个作图区域会大一点，相应的作图范围(Drawing Extents)变为Width:22000.00；Height:17000.00Left X和Left Y为原点坐标。
Accuracy 选择2，其他根据你的尺寸自行定义。
设置完成选择OK 按钮，使配置生效。
◆设置动态铺铜参数。
在Allegro 中打开Shape->Global Dynamic Params 菜单，如图2。
Dynamic fill选SmoothüSmooth 勾选后会自动填充、挖空。
运行DRC时，在所有的动态shape中，产生底片输出效果的Shape外形üRough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果üDisable 不执行填充、挖空。
allegro导出Gerber文件图片文字操作技巧
点击OK,
点击OK,
点击下图中的“Create Artwork”
6、不规则焊盘输出
在弹出的对话框中，采用默认设置，点击Route，生成*.rou文件
导出IPC 356，设置默认，导出即可。
将它放在合适的位置；
5、生成GERBER文件
1）选择Manufacture—>Artwork；
2）设置第一项，如下图，除ALL外，其他项全部勾选；
设置第二项，如下图：
点击Apertures，在弹出的对话框中点击delete；
点击add
点击edit
点击Auto->，选择第二项；
点击Sort->，选择第二项；
Gerber文件输出操作
1、首先检查pcb状态，操作如下：
弹出下面方框，关键看上面6项结果，全部为绿色即可；
2、Database Check检查，该操作需要运行至少两遍；
选择如下，
点击右侧“check”；
3、gerber输出设置：
点击shapeபைடு நூலகம்—>最后一项，如下图：
选择第二项，如下设置：
点击OK;
4、生成钻孔文件：
选择Manufacture—>NC—>NC Drill；
设置如下：
设置完成，点击右侧NC Parameters；
设置完成，点击CLOSE；
完成后，点击CLOSE;
选择Manufacture—>NC—>Drill Legend；
采用默认设置，点击OK;在鼠标上会出现一个浮动的矩形框，如下图：
点击OK,
点击下图中的“Create Artwork”
6、不规则焊盘输出
在弹出的对话框中，采用默认设置，点击Route，生成*.rou文件
导出IPC 356，设置默认，导出即可。
将它放在合适的位置；
5、生成GERBER文件
1）选择Manufacture—>Artwork；
2）设置第一项，如下图，除ALL外，其他项全部勾选；
设置第二项，如下图：
点击Apertures，在弹出的对话框中点击delete；
点击add
点击edit
点击Auto->，选择第二项；
点击Sort->，选择第二项；
Gerber文件输出操作
1、首先检查pcb状态，操作如下：
弹出下面方框，关键看上面6项结果，全部为绿色即可；
2、Database Check检查，该操作需要运行至少两遍；
选择如下，
点击右侧“check”；
3、gerber输出设置：
点击shapeபைடு நூலகம்—>最后一项，如下图：
选择第二项，如下设置：
点击OK;
4、生成钻孔文件：
选择Manufacture—>NC—>NC Drill；
设置如下：
设置完成，点击右侧NC Parameters；
设置完成，点击CLOSE；
完成后，点击CLOSE;
选择Manufacture—>NC—>Drill Legend；
采用默认设置，点击OK;在鼠标上会出现一个浮动的矩形框，如下图：
Allegro中导出Gerber文件和钻孔数据文件方法步骤
Allegro中导出Gerber文件和钻孔数据文件方法步骤(一)什么是Gerber文件Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件〔stencil data〕,在PCB制造业又称为光绘文件。
可以说Gerber文件是电子组装业中最通用最广泛的文件格式。
Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D的扩展文件。
生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。
一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。
◆设置画图的精度。
在allegro 中翻开Setup->Drawing Size 菜单，调出设置对话框，如图1 在对话框中确定User Units 选择Mils，Size选择C，这样整个作图区域会大一点，相应的作图范围(Drawing Extents)变为Width:22000.00；Height:17000.00Left X和Left Y为原点坐标。
Accuracy 选择2，其他根据你的尺寸自行定义。
设置完成选择OK 按钮，使配置生效。
◆设置动态铺铜参数。
在Allegro 中翻开Shape->Global Dynamic Params 菜单，如图2。
Dynamic fill选Smoothü Smooth 勾选后会自动填充、挖空。
运行DRC时，在所有的动态shape中，产生底片输出效果的Shape外形ü Rough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果ü Disable 不执行填充、挖空。
翻开Void controls 选项卡。
如图3。
选择Artwork format 要与出片格式一致。
allegro输出gerber文件资料步骤
很多PCB厂家都没有装Allegro软件，所以你不能直接发.brd文件。
(很多PCB小厂连ProtelDXP也没有，只支持Protel99)什么是Gerber文件Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件〔stencil data〕,在PCB制造业又称为光绘文件。
可以说Gerber文件是电子组装业中最通用最广泛的文件格式。
Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D的扩展文件。
生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。
一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进展设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。
◆设置画图的精度。
在allegro 中打开Setup->Drawing Size 菜单，调出设置对话框.(原文件名:1.JPG)在对话框中确定User Units选择Mils，Left X和Left Y为原点坐标。
Accuracy 选择2，其他根据你的尺寸自行定义。
设置完成选择OK 按钮，使配置生效。
◆设置动态铺铜参数。
在Allegro 中打开Shape->Global Dynamic Params 菜单，如图2。
(原文件名:2.JPG)Dynamic fill选SmoothSmooth 勾选后会自动填充、挖空。
运行DRC时，在所有的动态shape中，产生底片输出效果的Shape外形 Rough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果Disable 不执行填充、挖空。
打开Void controls 选项卡。
如图3。
(原文件名:3.JPG)选择Artwork format 要与出片格式一致。
现在根本上PCB厂都是采用RS274-X。
allegro输出gerber文件步骤
很多PCB厂家都没有装Allegro软件，所以你不能直接发.brd文件。
(很多PCB小厂连ProtelDXP也没有，只支持Protel99)什么是Gerber文件Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在PCB制造业又称为光绘文件。
可以说Gerber文件是电子组装业中最通用最广泛的文件格式。
Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D的扩展文件。
生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。
一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。
◆设置画图的精度。
在allegro 中打开Setup->Drawing Size 菜单，调出设置对话框.(原文件名:在对话框中确定User Units选择Mils，Size选择C，这样整个作图区域会大一点，相应的作图范围(Drawing Extents)变为Width:；Height:Left X和Left Y为原点坐标。
Accuracy 选择2，其他根据你的尺寸自行定义。
设置完成选择OK 按钮，使配置生效。
◆设置动态铺铜参数。
在Allegro 中打开Shape->Global Dynamic Params 菜单，如图2。
(原文件名:Dynamic fill选SmoothSmooth 勾选后会自动填充、挖空。
运行DRC时，在所有的动态shape中，产生底片输出效果的Shape外形Rough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果Disable 不执行填充、挖空。
打开Void controls 选项卡。
如图3。
(原文件名:选择Artwork format 要与出片格式一致。
Allegro 导出GERBER教程
ALLEGRO导出GERBER 教程！allegro导出gerber文件1．在导出gerber文件之前，要先对图纸的参数、层叠结构、铺铜皮的参数、DRC的状态报告进行统一检查，只有设置的参数对了，才能进行gerber文件的输出。
2．DesignParameters检查A）在Setup里面选择的单位要与Gerber中设置的单位保持一致，精度也是。
B）为了保证Gerber中所见即所得，在Display选项卡的把如图的三项选上：3 铺铜参数检查A）选择Shape，打开如下对话框：C）点击图中红色方框内的按钮，会自动填充、挖空动态铜皮。
D）在Void Control选项卡中，选择Artwork format要与Gerber中的格式一致，如下图：1. 层叠结构检查A）选择Setup-cross-section命令，弹出layout cross section窗口，如下图B）对层的结构、叠层的厚度、叠层的正负片、介电常数进行检查。
5．Status窗口DRC检查A）选择Display-Status命令，弹出下图B）DRC Check，在导出Gerber之前，必须先进行DRC检查，点击下面一个红色方框中的按钮进行DRC检查。
C）点击上面一个红色方框中的Smooth按钮，检查动态铜皮，如果这个按钮是灰色的，说明铜皮没有问题。
1. Database CheckA）点击Tools-Database Check命令，打开DB-Doctor窗口，如下图B）勾选上图中三个方框中的选项，单击右侧的Check按钮进行错误检查。
1. 设置输出文件的文件夹和路径A）选择Setup-User Preferences Editor命令，打开对话框，如下图B）选择左侧红色方框中的Output_dir，然后在右侧红色方框对于的选项方框内输入导出的Gerber文件夹名称。
C）然后再在左侧方框中选择Temp_file，然后在入下图的红色方框的temp选项中输入Gerber的导出路径。
Allegro学习笔记之1——导出Gerber文件和钻孔数据文件
6. 7.
内部地层 Gerber 文件 底层布线层 Gerber 文件
gnd.art Gnd layer artwork bot.art Bottom(solder) side artwork Top(comp.)side silkscreen art
8. 顶层丝印层 Gerber 文件 topsilk.art work 9. rtwork 10. rtwork 底层阻焊层 Gerber 文件 botsold.art sk artwork 12. .钻孔和尺寸标注文件 drill.art 13. 钻带文件 ncdrill1.tap 11. 顶层阻焊层 Gerber 文件 topsold.art 底层丝印层 Gerber 文件 botsilk.art
VIA CLASS/SOLDERMASK_BOTTOM PIN/SOLDERMASK_BOTTOM PACKAGE GEOMETRY/OLDERMASK_BOTTOM BOARD GEOMETRY/SOLDERMASK_BOTTOM BOARD GEOMETRY/OUTLINE
2) 选择 General Parameters，开始具体参数设定 Device type 底片生成格式：选 Gerber RS274X Film size limits 底片稿图形范围： 用默认值就可以了 Coordinate type 坐标类型： 用默认值 Absolute Error action 指定错误发生时处理方式： � 选择 Abort film 只停止转换这层的 Gerber 文件， 继续转换其它层的 Gerbe r 文件。 � 选择 Abort all 则停止后不再处理其它的 Gerber 文件。错误情况，将会被 记录到 photoplot.log 文件中。 Format 数据格式： Integer places：5 5 位整数 Decimal Places：3 3 位小数 Output options ： 选用默认值
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Gerber文件输出操作1、首先检查pcb状态，操作如下：
弹出下面方框，关键看上面6项结果，全部为绿色即可；
2、Database Check检查，该操作需要运行至少两遍；
选择如下，
点击右侧“check”；
3、gerber输出设置：
点击shape——>最后一项，如下图：
选择第二项，如下设置：
点击OK;
4、生成钻孔文件：
选择Manufacture —>NC —>NC Drill；
设置如下：
设置完成，点击右侧NC Parameters；
设置完成，点击CLOSE；
完成后，点击CLOSE;
选择Manufacture —>NC —>Drill Legend；
采用默认设置，点击OK; 在鼠标上会出现一个浮动的矩形框，如下图：
将它放在合适的位置；
5、生成GERBER文件
1）选择Manufacture —>Artwork；
2）设置第一项，如下图，除ALL外，其他项全部勾选；
设置第二项，如下图：
点击Apertures，在弹出的对话框中点击delete；
点击add
点击edit
点击Auto->，选择第二项；
点击Sort->，选择第二项；
点击OK,
点击OK,
点击下图中的“Create Artwork”
6、不规则焊盘输出
在弹出的对话框中，采用默认设置，点击Route，生成*.rou文件
导出IPC 356，设置默认，导出即可。
