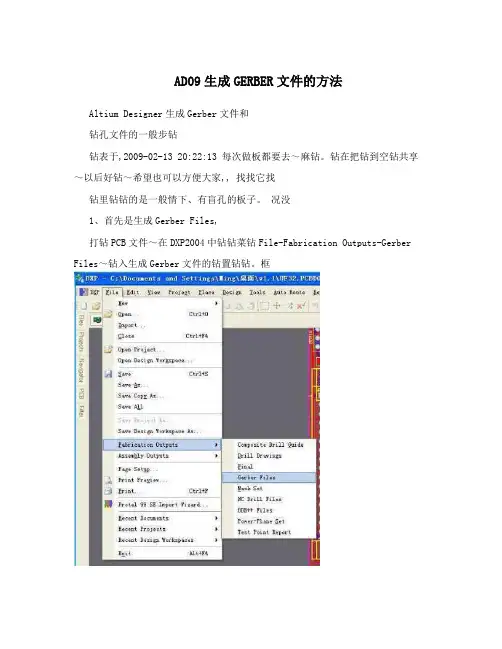

AD09生成GERBER文件的方法
Altium Designer生成Gerber文件和
钻孔文件的一般步骤
发表于:2009-02-13 20:22:13
每次做板都要去找找,麻烦。现在把它贴到空间共享,以后好查找,希望也可以方便大家~~
这里针对的是一般情况下、没有盲孔的板子。
1、首先是生成Gerber Files:
打开PCB文件,在DXP2004中选择菜单File-Fabrication Outputs-Gerber Files,进入生成Gerber文件的设置对话框。
·单位选择英寸,格式选择2:5 这样可以支持的精度会高一些(这些也可以先跟制板厂联系一下确认)
,同时Plot Layers选择All Used
·在Layers中,选中“include unconnected mid-layer pads”
Mirror Layers全都不选,然后在右侧选中相关的机械层。
·Drill Drawing中什么都不选,保持默认即可。
·在Apertures中,选择Embedded apertures(RS274X)
(此项也可与制板厂联系确认)·Advanced中其余项都保持默认,主要是选择“Suppress leading zeroes”
·点击确认,会自动生成Gerber文件,此时生成一个cam文件,此文件可以不保存,
因为我们要交制板厂的文件已经在项目的目录里面建了个子目录叫作“Project Outputs for xxx”
,
各个层的gerber都存在里面了。
2、然后是生成NC Drill Files:
·同样,在DXP2004中选择菜单File-Fabrication Outputs-NC Drill Files,进入生成NC Drill文件的设置对话框
此处的选择要跟前面Gerber文件中的保持一致:英寸-2:5-Suppress leading zeroes
其它选项保持默认,点击OK
确认一下随后弹出的钻孔数据对话框,然后就会自动生成NC Drill Files了,
同样的,生成的文件会在那个子目录里,而CAM文件可以不用保存
3、将含有以上生成的文件的那个子目录“Project Outputs for xxx”
,打个包,就可以发给制板厂了.
Altium Designer 导出Gerber文件详细教程
1、用Altium打开需要导出Gerber文件的PCB;&P3o*A_g{&o*R
-“fabricatio Outputs ”“Gerber Files";
2、点击“File”
选项卡;
对话框中选择“Layers”
3、在弹出的“Gerber Setup”
下拉列表里的“Used ON”即可;
4、只要选择左下角“Plot Layer”
5、点击“OK”;
,
菜单下的“export",再选“Gerber”
的文件,此时选择“File”
6、软件会输出一个后辍为“.Cam”
对话框,这里可以根据自己的要求选,也可以不用选,直接点击
此时弹出“Export Gerber(s)”
“OK”即可;T6Y5S#&H H%g&u
对话框里的下面选择好输出的路径,点击“OK”;11~;b%@U^
7、在“Write Gerber(s)”
此时,PCB的各个层已经导出,但是还是不完整的,还需要钻孔文件,下面讲输出钻孔文
件;
-“fabricatio Outputs ”“NC Drill Files";
8、回到PCB文件,点击“File”
0 p0@m1Q#d6N
9、在弹出的“NC Drill Setup "对话框中,根据自己的需要选择,一般是默认的即可;
10、点击“OK”;}!*D X D*k#m}0
对话框直接点击“OK”,下一个对话,也是只要点击“OK”,11、在弹出的“Import Drill Data”
便可;%x#y0B_
12、软件同样会输出一个后辍为“.Cam”的文件,此时选择“File”
菜单下的“export",再选
对话框,这里可以根据自己的要求选,也可以不用选,“Gerber”
,此时弹出“Export Gerber(s)”
直接点击“OK”即可; 1 y&x*z36{4p
对话框里的下面选择好输出的路径,点击“OK”;
13、在“Write Gerber(s)”
14、到这里就把整个PCB的Gerber文件完整的输出了,打包给PCB厂商做就可以了。 1 _6p&hw
时间紧没有图片说明,抱歉!
目录:
1.为何要将PCB文件转换为GERBER文件和钻孔数据后交PCB厂制板
2.什么是GERBER文件
3.Protel DXP中Design/Board Layers&Color 介绍
4.如何用Protel DXP生成Gerber文件
5.由Protel2004产生的Gerber文件各层扩展名与PCB原来各层对应关系表
6.两层板和四层板要导出的layers
1.为何要将PCB文件转换为GERBER文件和钻孔数据后交PCB厂制板
大多数工程师都习惯于将PCB文件设计好后直接送PCB厂加工,而国际上比较流行的做法是将PCB文件转换为GERBER文件和钻孔数据后交PCB厂,为何要“多此一举”呢?
因为电子工程师和PCB工程师对PCB的理解不一样,由PCB工厂转换出来的GERBER文件可能不是您所要的,如您在设计时将元件的参数都定义在PCB文件中,您又不想让这些参数显示在PCB成品上,您未作说明,PCB厂依葫芦画瓢将这些参
数都留在了PCB成品上。这只是一个例子。若您自己将PCB文件转换成GERBER 文件就可避免此类事件发生。
2.什么是GERBER文件
GERBER文件是一种国际标准的光绘格式文件,它包含RS-274-D和RS-274-X 两种格式,其中RS-274-D称为基本GERBER格式,并要同时附带D码文件才能完整描述一张图形;RS-274-X称为扩展GERBER格式,它本身包含有D码信息。常用的CAD软件都能生成此二种格式文件。
Gerber数据是由象片测图仪(Photoplotters)生成的。象片测图仪由一个
精密的伺服系统组成,该系统控制着一个X-Y 工作台,上面附着一片高对比度
菲林。光源透过一个快门照在菲林上。该快门含有一个光圈***并聚焦在菲林上。控制器把Gerber指令转换为适当的工作台移动,光圈***旋转和快门的开合。其结果就是我们通常看到的Gerber文件。
3.Protel DXP中Design/Board Layers&Color 介绍
