单片机IO引脚驱动能力提升篇

单片机引脚功能及连接技巧介绍概述：单片机（Microcontroller），简称MCU，是一种集成了处理器（CPU）、内存（RAM/ROM）、IO口、计时器/计数器和串行通信接口等功能的微型电脑。

引脚是单片机与外部电路之间的接口，通过引脚来完成与外界的数据交换。

在设计单片机电路时，了解单片机引脚的功能和连接技巧非常重要，本文将介绍常见的单片机引脚功能及连接技巧。

1. IO口引脚功能及连接技巧IO（Input/Output）口是单片机最常用的引脚类型，用于输入和输出数字信号。

根据不同的功能，IO口可以分为普通IO口、输入口和输出口。

1.1 普通IO口普通IO口可以作为输入和输出使用。

连接普通IO口时，需要注意以下几点：- 输入：为了保证输入信号的稳定性，通常会使用外部上拉电阻或下拉电阻对引脚进行连接。

- 输出：当将IO口设为输出时，需要连接到其他设备的输入端。

为了防止损坏引脚，常常需要添加电流限制电阻。

1.2 输入口输入口用于接收来自外部的信号，并将其传递到单片机内部进行处理。

连接输入口时，需要注意以下几点：- 使用外部元器件（如开关、传感器等）将信号连接到输入口，同时需要连接电源和地。

- 为了保证输入信号的稳定性，可以采用滤波电路或者添加电阻电容等元器件。

- 在单片机代码中，需要对输入口进行初始化（包括输入模式、上拉/下拉等），以便正确读取信号。

1.3 输出口输出口用于将单片机内部的信号发送给外部设备。

连接输出口时，需要注意以下几点：- 输出口可以驱动LED、继电器，以及其他需要数字信号控制的设备。

- 为了保证输出信号的电流和电压稳定，通常需要使用驱动电路或开关电源等辅助电路。

- 在单片机代码中，需要对输出口进行初始化（包括输出模式、上下拉电阻、推挽输出或开漏输出等）。

2. 定时器/计数器引脚功能及连接技巧定时器/计数器是单片机中的重要功能模块，用于计时、计数或产生特定的时间序列。

定时器/计数器有多个引脚与之关联，其中包括计数引脚、输入引脚和输出引脚。

浅谈单片机的GPIO外部驱动电路（三极管驱动电路）序一般而言，我们在开发各种单片机外围电路的时候，总会遇到两个问题：1.单片机供电电压普遍3.3V，虽然STM32的管脚可以容忍5V电压，但如果是超过5V的电压，单片机就无能为力了。

2.就以典型的STM32F10x为例，I/O引脚电路max为±25MA，以下为ST官方说明：3.4.就这点电流，驱动一个LED都有点困难，想要驱动别的，比如数码管啊，或者是继电器一类的就更吃力了。

小电流驱动大电流的方法小功率LED驱动一般而言，单片机使用LED都会将LED的阴极连接至单片机的引脚，然后，阳极连接VCC。

但是这样，也有一个问题，VCC的电流一般都比较大，在几百MA，而一个小小的二极管的电流消耗也不多，顶多几十MA，所以。

我们需要在二极管的阳极与VCC之间加一个限流电阻，以防止大电流导致的二极管烧毁。

限流电阻阻值我们知道LED是一个非线性元件，但是在这个电路中，我们可以简化的看成一个接近2V的二极管。

不同颜色的LED稳压值不同，但都在2V左右。

通常我们按2V值进行计算；工作电流一般在0到25mA这个区间，最大工作电流具体还要看其温度特性，如果它工作环境比较恶劣，可能最大电流就只有8mA左右。

这个电流作为最大电压时的工作电流。

通常我们设计时取2mA到3mA左右即可。

因为电流再大，其亮度变化不明显。

这样我们就有了计算公式：当工作在直流5V系统时，其电阻结果是1k~1.5k左右,我们取1k。

限流电阻功率以及封装有了上面计算的电阻值和电流值，我们就能计算最大消耗功率。

由于消耗在电阻上的功耗是热量，交流可按有效值进行计算。

对于5V系统，电阻消耗：3V*3V/1k=9mW，稳定性及容差考虑取2倍功耗电阻，即>18mW;大功率继电器驱动首先，不得不说一下继电器的结构，简而言之，继电器的控制端就是一个电磁线圈，通电后，线圈变成了一个电磁铁，把触电的铁片吸附，来使受控端导通。

单片机输出端口的驱动能力及电流保护措施分析随着科技的迅猛发展，单片机作为一种重要的控制器件，被广泛应用于各个领域。

单片机的输出端口承担着控制外部设备工作的重要功能，因此其驱动能力以及电流保护措施的设计非常重要。

本文将深入分析单片机输出端口的驱动能力和电流保护措施。

首先，了解单片机输出端口的驱动能力对于正确设计电路至关重要。

单片机的输出端口是通过数字信号的方式与外部设备进行交互的，在输出高电平和低电平时需要有足够的电流输出能力。

不同型号的单片机输出端口的驱动能力不尽相同，一般都会在其技术手册中有明确的规定。

例如，对于常见的51系列单片机，其IO端口的驱动能力为15mA，而对于STM32系列单片机来说，其IO端口的驱动能力在4mA到20mA之间。

因此，在具体的应用中，需要根据所使用的单片机型号来确定其输出端口的驱动能力。

通常情况下，单片机的输出端口的电流驱动能力较小，如果驱动的负载电流过大，可能会导致输出端口不能正常工作，造成设备系统故障。

为了提高单片机输出端口的驱动能力，在实际应用中，可以通过三种方式进行改善。

第一种方式是通过外接三极管或场效应管等驱动芯片来增加驱动能力。

这些驱动芯片具有较高的电流输出能力，能够满足大功率负载的驱动需求。

第二种方式是采用继电器来进行电流的切换和驱动，继电器具有较大的电流传输能力，因此可以用于驱动负载电流较大的情况。

但继电器的体积较大、功耗较高，使用时需要充分考虑其自身的特点和限制。

第三种方式是通过模拟输出方式进行电流的驱动，即通过PWM（脉宽调制）信号控制外部电路中的电流大小。

在这种方式下，单片机输出的是一个周期为T的方波信号，通过控制方波的占空比，从而控制外部负载电流的大小。

这种方式具有良好的驱动能力，适用于对输出电流精度要求较高的应用场景。

除了驱动能力，单片机输出端口的电流保护措施也是设计中需要重视的方面。

输出端口电流的过大或过小都可能导致系统故障，因此需要采取相应的保护措施来避免这些问题的发生。

单片机引脚功能与配置详解单片机是一种集成电路，它具有处理数据和控制外部设备的能力。

它的引脚是连接内部电路与外部设备之间的桥梁，通过配置这些引脚的功能，实现与外界的交互。

本文将详细解释单片机引脚的功能与配置方法。

1. 引脚的基本功能单片机的引脚可以分为输入引脚和输出引脚两种基本功能。

输入引脚：用于接收来自外部设备的信号或数据。

输入引脚需要配置为输入模式，以便能够接收外部设备发送的数据。

通过配置引脚输入的电平范围，可以实现不同类型的信号接收。

输出引脚：用于向外部设备发送信号或控制信号。

输出引脚通过配置输出电平和输出电流的大小，可以控制外部设备的工作状态。

2. 引脚的配置方法单片机的引脚配置方法有两种常见的方式：软件配置和硬件配置。

软件配置：单片机通常具有专用的寄存器来配置引脚的功能。

通过修改这些寄存器的值，可以改变引脚的工作模式和工作参数。

例如，可以通过设置寄存器的位来配置引脚为输入模式或输出模式，以及配置输出电平和输入电平的范围。

硬件配置：一些单片机具有多个引脚，其中一些引脚具有多种功能选择。

在硬件配置方法中，通过连接引脚到不同的管脚，可以选择引脚的功能。

这通常需要使用外部电路或器件来实现。

3. 引脚功能的示例I/O引脚：I/O引脚是单片机最常用的引脚类型，可以作为输入或输出引脚。

通过配置为输入模式，它可以接收来自传感器或其他外部设备的信号，并将其传输到单片机的内部电路中进行处理。

通过配置为输出模式，它可以向外部设备发送控制信号或数据。

定时器/计数器引脚：单片机中的定时器和计数器功能通常需要连接到特定的引脚。

通过配置引脚的功能为定时器/计数器模式，它可以计算输入脉冲信号的频率或脉冲宽度，并将结果传递给单片机进行处理。

中断引脚：中断引脚用于处理紧急事件或异步事件。

通过配置引脚为中断功能，当引脚输入电平发生变化时，单片机会立即停止当前的工作，执行特定的中断服务程序来处理该事件。

串行通信引脚：单片机通常具有用于串行通信的引脚。

关于AVRIO驱动能力的深入讲解……………………………………………………………精品资料推荐…………………………………………………AVR单片机I/O的驱动能力在8位单片机中算一流的。

大家应仔细阅读AVR器件手册中关于电气指标和典型特性的内容。

（顺便提一下，有那些8位单片机的器件手册比AVR的多？并且提供非常详细的电气指标？）。

讨论AVR的I/O驱动能力主要指它使用输出工作方式下的输出电流（输出为1时）和灌电流（输出为0时）。

参考下图，当输出高电平时，在Vcc=5V条件下，一个I/O输出电流可达40mA，但此时输出电压已降到4V左右，输出20mA时，电压降为 4.5v，（3v以上，对于CMOS讲，仍为逻辑“1”）。

说明AVR的输出电流最大可为40mA。

当输出低电平时，I/O的倾动能力表现为灌电流。

见下图……………………………………………………………精品资料推荐…………………………………………………在Vcc=5V条件下，一个I/O可灌入的电流也可达40mA，但此时输出电压已生到1V左右，灌入20mA时，电压生为0.5v，（0.8v以下，对于CMOS讲，仍为逻辑“0”）。

说明AVR的灌入电流最大可为20mA。

在使用中还要注意的是：3. Although each I/O port can sink more than the test conditions (20 mA at VCC = 5V, 10 mA at VCC = 3V) under steady stateconditions (non-transient), the following must be observed: TQFP and MLF Package:1] The sum of all IOL, for all ports, should not e某ceed 400 mA.2] The sum of all IOL, for ports A0 - A7, G2, C3 - C7 should not e某ceed 300 mA.3] The sum of all IOL, for ports C0 - C2, G0 - G1, D0 - D7, XTAL2 should not e某ceed 150 mA.4] The sum of all IOL, for ports B0 - B7, G3 - G4, E0 - E7 should not e某ceed 150 mA.5] The sum of all IOL, for ports F0 - F7, should not e某ceed 200 mA. If IOL e某ceeds the test condition, VOL may e某ceed the related specification. Pins are not guaranteed to sink current greater than the listed test condition.4. Although each I/O port can source more than the test conditions (20 mA at Vcc =5V, 10 mA at Vcc = 3V) under steady state……………………………………………………………精品资料推荐…………………………………………………conditions (non-transient), the following must be observed: TQFP and MLF Package:1] The sum of all IOH, for all ports, should not e某ceed 400 mA.2] The sum of all IOH, for ports A0 - A7, G2, C3 - C7 should not e某ceed 300 mA.3] The sum of all IOH, for ports C0 - C2, G0 - G1, D0 - D7, XTAL2 should not e某ceed 150 mA.4] The sum of all IOH, for ports B0 - B7, G3 - G4, E0 - E7 should not e某ceed 150 mA.5] The sum of all IOH, for ports F0 - F7, should not e某ceed 200 mA. If IOH e某ceeds the test condition, VOH may e某ceed the related specification. Pins are not guaranteed to source current greater than the listed test condition.此段大家自己读，主要是说整个PORT口，以及整个芯片电流的限制。

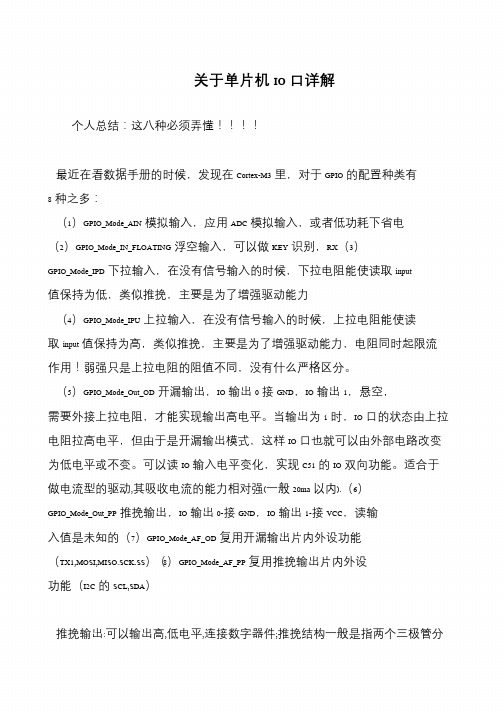

关于单片机IO口详解
个人总结：这八种必须弄懂！！！！
最近在看数据手册的时候，发现在Cortex-M3里，对于GPIO的配置种类有
8种之多：
（1）GPIO_Mode_AIN模拟输入，应用ADC模拟输入，或者低功耗下省电（2）GPIO_Mode_IN_FLOATING浮空输入，可以做KEY识别，RX（3）GPIO_Mode_IPD下拉输入，在没有信号输入的时候，下拉电阻能使读取input 值保持为低，类似推挽，主要是为了增强驱动能力
（4）GPIO_Mode_IPU上拉输入，在没有信号输入的时候，上拉电阻能使读取input值保持为高，类似推挽，主要是为了增强驱动能力，电阻同时起限流
作用！弱强只是上拉电阻的阻值不同，没有什么严格区分。

（5）GPIO_Mode_Out_OD开漏输出，IO输出0接GND，IO输出1，悬空，需要外接上拉电阻，才能实现输出高电平。

当输出为1时，IO口的状态由上拉电阻拉高电平，但由于是开漏输出模式，这样IO口也就可以由外部电路改变
为低电平或不变。

可以读IO输入电平变化，实现C51的IO双向功能。

适合于做电流型的驱动,其吸收电流的能力相对强(一般20ma以内).（6）
GPIO_Mode_Out_PP推挽输出，IO输出0-接GND，IO输出1-接VCC，读输入值是未知的（7）GPIO_Mode_AF_OD复用开漏输出片内外设功能
（TX1,MOSI,MISO.SCK.SS）（8）GPIO_Mode_AF_PP复用推挽输出片内外设功能（I2C的SCL,SDA）
推挽输出:可以输出高,低电平,连接数字器件;推挽结构一般是指两个三极管分。

单片机输出低电平的时候，单个的引脚，向引脚灌入的最大电流为 10 mA;一个 8 位的接口(P1、P2 以及 P3)，灌入的总电流最大为 15 mA，P0 允许灌入的最大总电流为 26 mA;全部的四个接口所允许的灌电流之和，最大为 71 mA。

但是当引脚输出高电平的时候，它们的“拉电流”能力可就差多了，竟然还不到 1 mA。

为了合理利用IO引脚的低电平能力强的特点，在外接耗电较大的器件(如LED数码显示器、继电器等)的时候，应该优先选用低电平输出来驱动外部器件。

使用IO口输出高电平驱动负载，就是一个错误的选择。

下图是一个直接利用单片机IO引脚驱动LED的电路。

图中P0口使用低电平驱动方式，只要加上约1K的限流电阻即可，甚至不需要常见的P0口上拉电阻。

发光的段，每个引脚灌电流约为3mA，不发光的段，电流为0。

即使各个段全都发光，电流也不超过P0所容许的电流，这是一个合理的驱动方式。

图中P3口使用了高电平驱动方式，这就必须加上上拉电阻来帮助IO接口输出电流。

电阻也采用了1K，发光的段，LED上的电流约为3mA，不发光的段，电流则为5mA，灌入了单片机的IO引脚。

单片机输出低电平的时候，LED不亮，此时VCC通过上拉电阻把电流全部灌进单片机IO口，并且电流是5mA，单片机输出高电平的时候，VCC通过上拉电阻将电流注入到LED中，led亮。

注意到了吗？LED 不发光的时候，上拉电阻给的电流全部灌入单片机的引脚了！如果在一个 8 位的接口，安装了 8 个 1k 的上拉电阻，当单片机都输出低电平的时候，就有 40mA 的电流灌入这个 8 位的接口！如果四个 8 位接口，都加上 1k 的上拉电阻，最大有可能出现32 × 5 = 160mA 的电流，都流入到单片机中！这个数值已经超过了单片机手册上给出的上限。

此时单片机就会出现工作不稳定的现象。

而且这些电流，都是在负载处于无效的状态下出现的，它们都是完全没有用处的电流，只是产生发热、耗电大、电池消耗快...等后果。

人生的意义在于进化299792458 / 40075704 = 7.473162011-09-22 18:4751单片机IO端口的驱动能力单片机输出驱动分为高电平驱动和低电平驱动两种方式，所谓高电平驱动，就是端口输出高电平时的驱动能力，所谓低电平驱动，就是端口输出低电平时的驱动能力，当单片机输出高电平时，其驱动能力实际上是端口的上拉电阻来驱动的，实际测试表明，51单片机的上拉电阻的阻值在330K左右，也就是说如果高电平驱动，本质上就是330K的上拉电阻来提供电流的，当然该电流是非常小的，小的甚至连发光二极管也难以点亮，如果要保证LED正常发光，必须要外接一个1K左右的上拉电阻，如果是一个led还好，要是10个、20个led的话，就要接10个、20个1K的上拉电阻，接电阻的本身是可以的，问题是接了上拉电阻以后，每当端口变为低电平0的时候，那么就有10个、20个上拉电阻被无用的导通，假设每个电阻的电流为5mA计算，20个电阻就是100mA，这将造成电源效率的严重下降，导致发热，纹波增大，以至于造成单片机工作不稳，因此很少有采用高电平直接驱动led的，高电平驱动led实际上就是共阴。

低电平驱动就不同了，端口为低电平0时，端口内部的开关管导通，可以驱动高达30多毫安的驱动电流，可以直接驱动led等负载，当端口为低电平0时，尽管内部的上拉电阻也是消耗电流的，但是由于内部的上拉电阻很大，有330K，因此消耗电流极小，基本上不会影响电源效率，不会造成无用功的大量消耗。

因此51单片机是不能用高电平直接驱动led的，只能用低电平直接驱动led，即只能用共阳数码管，而不能直接用共阴数码管。

youki12345 ( /thread-160467-1-1.html )在51单片机系列中，现在生产厂家很多，兼容型号也很多。

不同厂家生产的单片机P1口的驱动能力是不同的。

下面仅举最常用的3种单片机为例，谈谈驱动能力。

先说说LS型TTL负载。

单片机学习总结与心得范文8篇第1篇示例：单片机学习总结与心得单片机作为嵌入式系统中的核心部件，是现代电子技术领域中不可或缺的部分。

在我学习单片机的过程中，我深刻感受到了它的重要性和广泛应用性。

通过不断的学习和实践，我积累了一些经验和心得，希望能与大家分享。

学习单片机需要具备一定的基础知识。

单片机是一种微型计算机，它具有微处理器、存储器和输入输出设备等基本部件。

对计算机原理、数字电路等基础知识的掌握是必不可少的。

在学习过程中，要注重理论与实践相结合，通过动手实践来加深对知识的理解和掌握。

学习单片机需要有耐心和毅力。

单片机编程是一项复杂而繁琐的工作，常常需要反复试验和调试才能达到理想的效果。

在遇到问题和困难时，不要灰心丧气，要持之以恒，不断尝试和学习。

只有通过不断地实践和积累经验，才能逐渐掌握单片机编程的技巧和方法。

学习单片机需要注重团队合作。

单片机项目通常需要多人合作完成，每个人负责不同的部分。

在团队合作中，要注重沟通和协作，共同协商解决问题，避免出现分歧和矛盾。

只有团结一致，大家才能共同完成任务，取得成功。

学习单片机要保持好奇心和求知欲。

单片机技术是一个不断发展和进步的领域，新的技术和方法不断涌现。

要保持学习的热情和积极性，不断更新知识，跟上技术的发展。

只有不断学习和探索，才能不断提高自己的技术水平和能力。

学习单片机是一个磨砺意志和提升能力的过程。

通过学习单片机，我不仅增加了对电子技术的了解和掌握，还培养了坚韧不拔的毅力和团队合作的精神。

我相信，在未来的学习和工作中，这些经验和心得将对我产生重要的影响和帮助。

第2篇示例：单片机学习总结与心得学习单片机需要扎实的基础知识。

单片机涉及到很多的电子元器件和原理，例如电路基础、数字电子技术、模拟电子技术等，对这些知识的掌握是学习单片机的前提。

在学习的过程中，要多看书、多动手实践，加强对基础知识的理解和掌握，这样才能更好地应用到实际项目中。

学习单片机需要不断实践，善于总结经验。

关于驱动能力的基本问题我一直都不明白驱动是什么.一般的说驱动一个负载,我想只要你的电压达到了一个阈值,那么就可以驱动这个负载啊,为什么有时候又说驱动能力不够了?为什么说一个没有输出缓冲的op是驱动不了小电阻和大电容负载的了?我直接在这个op后面接个大电容或者一个小电阻负载有什么影响了?当我用运放驱动一个大的mos管的时候为什么要级连几个反向器了,我直接把运放的输出接在这个大mos管上面不行吗?-----------------------------------楼主这个问题提得好，我以我自己的理解来试图做个解答。
