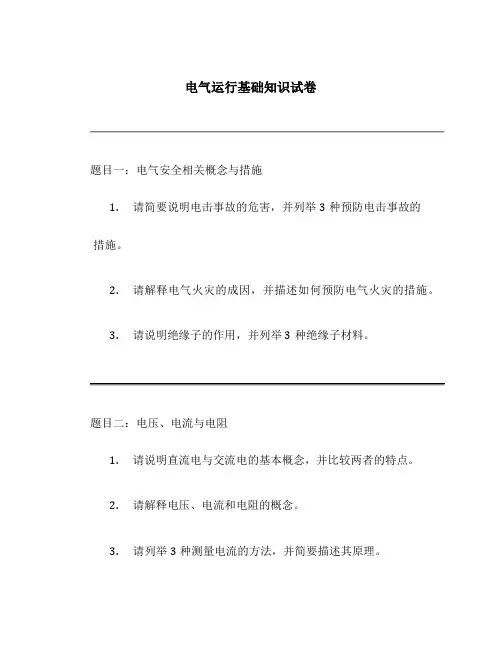

电气运行基础知识试卷
题目一：电气安全相关概念与措施
1.请简要说明电击事故的危害，并列举3种预防电击事故的
措施。
2.请解释电气火灾的成因，并描述如何预防电气火灾的措施。
3.请说明绝缘子的作用，并列举3种绝缘子材料。
题目二：电压、电流与电阻
1.请说明直流电与交流电的基本概念，并比较两者的特点。
2.请解释电压、电流和电阻的概念。
3.请列举3种测量电流的方法，并简要描述其原理。
题目三：电路基础知识
1.请说明串联电路与并联电路的概念，并比较两者的特点。
2.请列举3种常见电路元件，并简要描述其作用。
3.请解释欧姆定律的原理，并给出其数学表达式。
题目四：电气设备与设施
1.请列举5种常见的电气设备，并简要描述其作用。
2.请说明电动机的原理，并解释其常见的故障及维修方法。
3.请介绍低压配电系统的组成及其工作原理。
题目五：电气测量与保护装置
1.请解释电能表的原理及其常见的类型。
2.请说明电气保护装置的作用，并列举3种常见的保护装置。
3.请说明潜动继电器的原理及其在电气控制中的应用。
以上为《电气运行基础知识试卷》的题目，每题都涵盖了电气运行
的不同方面，包括电气安全、电压、电流与电阻、电路基础知识、电
气设备与设施以及电气测量与保护装置等内容。
这些题目将帮助读者
巩固对电气运行基础知识的理解及应用。
注意：此文档仅为示例，未能涵盖所有相关概念，读者在准备相关
考试和测试时应进行更全面的学习和复习。

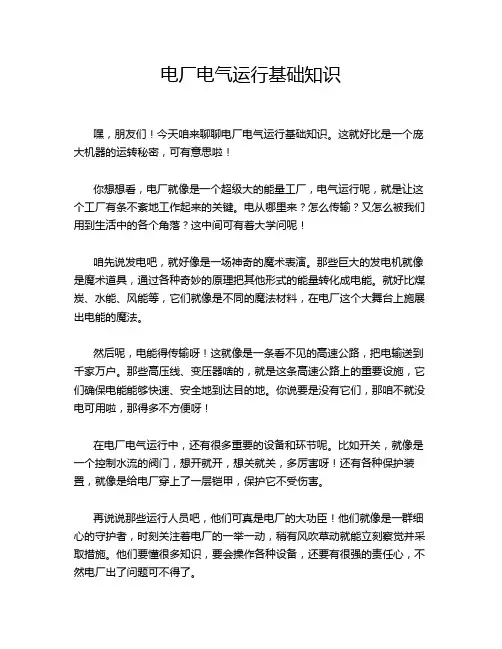

电厂电气运行基础知识嘿，朋友们！今天咱来聊聊电厂电气运行基础知识。
这就好比是一个庞大机器的运转秘密，可有意思啦！你想想看，电厂就像是一个超级大的能量工厂，电气运行呢，就是让这个工厂有条不紊地工作起来的关键。
电从哪里来？怎么传输？又怎么被我们用到生活中的各个角落？这中间可有着大学问呢！咱先说发电吧，就好像是一场神奇的魔术表演。
那些巨大的发电机就像是魔术道具，通过各种奇妙的原理把其他形式的能量转化成电能。
就好比煤炭、水能、风能等，它们就像是不同的魔法材料，在电厂这个大舞台上施展出电能的魔法。
然后呢，电能得传输呀！这就像是一条看不见的高速公路，把电输送到千家万户。
那些高压线、变压器啥的，就是这条高速公路上的重要设施，它们确保电能能够快速、安全地到达目的地。
你说要是没有它们，那咱不就没电可用啦，那得多不方便呀！在电厂电气运行中，还有很多重要的设备和环节呢。
比如开关，就像是一个控制水流的阀门，想开就开，想关就关，多厉害呀！还有各种保护装置，就像是给电厂穿上了一层铠甲，保护它不受伤害。
再说说那些运行人员吧，他们可真是电厂的大功臣！他们就像是一群细心的守护者，时刻关注着电厂的一举一动，稍有风吹草动就能立刻察觉并采取措施。
他们要懂很多知识，要会操作各种设备，还要有很强的责任心，不然电厂出了问题可不得了。
你说这电厂电气运行是不是很神奇？它关系到我们生活的方方面面。
没有电，我们的生活简直无法想象。
所以呀，我们得好好感谢那些为电厂电气运行默默付出的人们。
总之呢，电厂电气运行基础知识就像是打开电能世界大门的钥匙。
了解了它，你就对我们每天都离不开的电有了更深刻的认识。
下次再看到那些高压线、变压器啥的，你就知道它们可不是普通的东西，它们是让我们生活变得更加美好的重要力量！怎么样，是不是很有趣呀？哈哈！。
工厂电工必须知道的13个电气基础知识在现代工业生产中，电力是至关重要的能源来源。
作为工厂电工，掌握电气基础知识对于安全运行和维护各种电气设备至关重要。
本文将介绍工厂电工必须知道的13个电气基础知识，帮助他们更好地理解和应对日常工作中可能遇到的电气问题。
1. 电流和电压在电气领域中，电流和电压是基本概念。
电流指的是电子在导体中的流动，常用单位是安培（A）。
而电压则是电力单位电能的表现形式，常用单位是伏特（V）。
2. 电阻和电导电阻是指导体对电流流动的阻碍程度，其单位是欧姆（Ω）。
电导恰恰相反，是导体对电流流动的便利程度。
电导的单位是西门子（S），其倒数即为电阻。
3. 电路和电路图电路是指供电设备、导线、开关、电阻、电容、电感等组件相互连接而成的系统。
通过电路图，可以清晰地描述电路的连接方式和电流流动的路径。
4. 直流电和交流电直流电流指电流在同一个方向上流动的电能形式，如电池供电。
而交流电则是电流周期性地改变方向的电能形式，如家庭用电。
5. 电流的大小和方向电流的大小指的是单位时间内通过导体的电荷量，其方向由正电荷流向负电荷。
电流大小的单位是安培（A），方向可用箭头表示。
6. 阻抗和电抗阻抗是交流电路中对电流流动的阻碍程度，包括电阻、电抗和电容等元件。
电抗则是交流电路中对电流流动的便利程度，包括电感和电容等元件。
7. 电路中的功率功率是指单位时间内消耗或产生的能量，单位是瓦特（W）。
在电路中，功率等于电流乘以电压。
了解功率的计算方法是工厂电工进行电路设计和设备选择的重要基础。
8. 电路中的电能和电荷电能是指电荷由一个位置移到另一个位置所产生的能量，单位是焦耳（J）。
电荷则是带电粒子所携带的基本单位，单位是库仑（C）。
9. 电路中的电感和电容电感是指电流通过时所产生的磁场储存的能量，单位是亨利（H）。
电容则是指电压变化时所储存的电能，单位是法拉（F）。
电感和电容是电路中常见的两种元件。
10. 短路和断路短路指电路中导体之间出现低阻值路径，使电流绕过原本的电路路径。

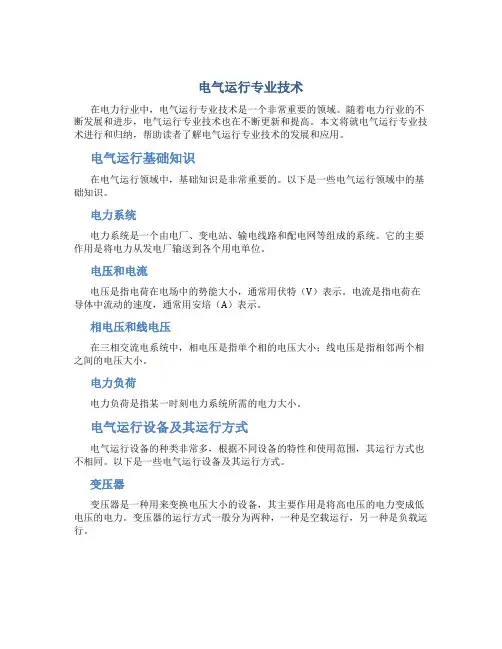

电气运行专业技术在电力行业中，电气运行专业技术是一个非常重要的领域。
随着电力行业的不断发展和进步，电气运行专业技术也在不断更新和提高。
本文将就电气运行专业技术进行和归纳，帮助读者了解电气运行专业技术的发展和应用。
电气运行基础知识在电气运行领域中，基础知识是非常重要的。
以下是一些电气运行领域中的基础知识。
电力系统电力系统是一个由电厂、变电站、输电线路和配电网等组成的系统。
它的主要作用是将电力从发电厂输送到各个用电单位。
电压和电流电压是指电荷在电场中的势能大小，通常用伏特（V）表示。
电流是指电荷在导体中流动的速度，通常用安培（A）表示。
相电压和线电压在三相交流电系统中，相电压是指单个相的电压大小；线电压是指相邻两个相之间的电压大小。
电力负荷电力负荷是指某一时刻电力系统所需的电力大小。
电气运行设备及其运行方式电气运行设备的种类非常多，根据不同设备的特性和使用范围，其运行方式也不相同。
以下是一些电气运行设备及其运行方式。
变压器变压器是一种用来变换电压大小的设备，其主要作用是将高电压的电力变成低电压的电力。
变压器的运行方式一般分为两种，一种是空载运行，另一种是负载运行。
输电线路是将电力从发电厂输送到用电单位的设备，其运行方式主要有两种，分别是单回路运行和双回路运行。
单回路运行一般指只使用一条输电线路进行输电，而双回路运行则是使用两条输电线路进行输电。
发电机发电机是一种将机械能转化为电能的设备，其主要作用是产生电能。
发电机的运行方式一般分为两种，一种是同步发电运行，另一种是非同步发电运行。
电气运行领域的维护和检修电气运行设备的维护和检修是保证电气运行设备正常运行的重要环节。
以下是一些电气运行设备的维护和检修内容。
变压器的维护和检修变压器的维护和检修主要包括变压器油的维护、变压器冷却系统的维护以及变压器绝缘材料的维护。
此外，还需要对变压器进行定期检查和测试。
输电线路的维护和检修输电线路的维护和检修主要包括杆塔的维护、导线的维护以及避雷器的维护。

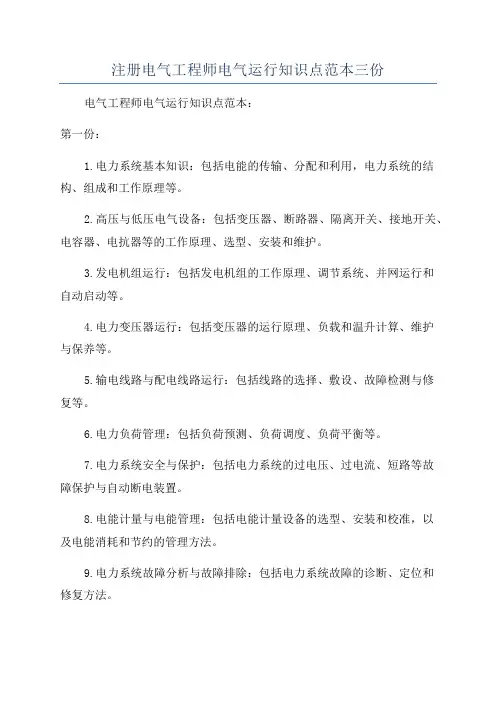

注册电气工程师电气运行知识点范本三份电气工程师电气运行知识点范本：第一份：1.电力系统基本知识：包括电能的传输、分配和利用，电力系统的结构、组成和工作原理等。
2.高压与低压电气设备：包括变压器、断路器、隔离开关、接地开关、电容器、电抗器等的工作原理、选型、安装和维护。
3.发电机组运行：包括发电机组的工作原理、调节系统、并网运行和自动启动等。
4.电力变压器运行：包括变压器的运行原理、负载和温升计算、维护与保养等。
5.输电线路与配电线路运行：包括线路的选择、敷设、故障检测与修复等。
6.电力负荷管理：包括负荷预测、负荷调度、负荷平衡等。
7.电力系统安全与保护：包括电力系统的过电压、过电流、短路等故障保护与自动断电装置。
8.电能计量与电能管理：包括电能计量设备的选型、安装和校准，以及电能消耗和节约的管理方法。
9.电力系统故障分析与故障排除：包括电力系统故障的诊断、定位和修复方法。
10.新能源发电技术：包括太阳能、风能、水能等新能源发电技术的原理、应用和发展趋势。
第二份：1.电气设备的保养维护：包括电气设备的日常巡检、润滑与清洁，以及定期维护和故障排除。
2.电气设备的运行参数监测与分析：包括电压、电流、功率因数、温度等参数的监测和分析，以及异常情况的处理措施。
3.电气设备的安全操作规程：包括设备的正确操作方法，紧急情况下的处理措施，以及操作人员的安全意识培养。
4.电气设备的故障检修与维修：包括故障检修的步骤与方法，维修工具与设备的使用，以及故障排查的经验总结。
5.电气系统的可靠性分析与改进：包括电气系统的可靠性评估方法，常见故障的原因分析，以及改进措施的制定与实施。
6.电气设备的能效管理：包括电气设备的能源消耗分析，节能措施的制定与实施，以及能源管理体系的建立。
7.电气设备的质量管理：包括设备的选型与采购，供应商的评估与选择，以及设备质量的监控与改进。
8.电气设备的技术改造与升级：包括设备的更新与升级的必要性分析，改造方案的制定与实施，以及效果评估与控制。

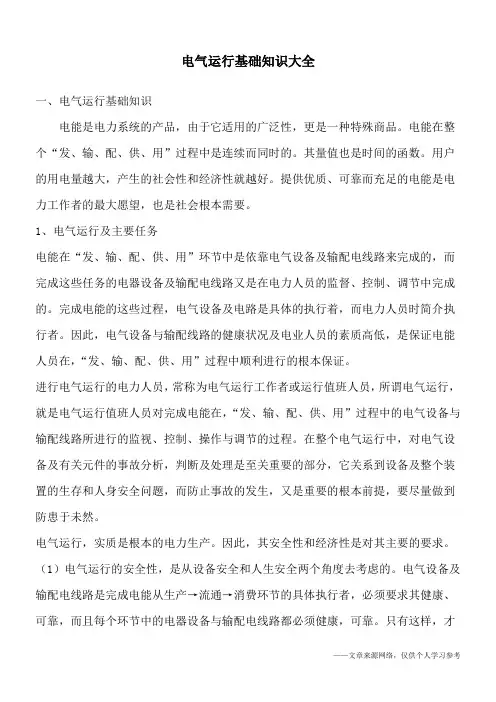

电气运行基础知识大全一、电气运行基础知识电能是电力系统的产品，由于它适用的广泛性，更是一种特殊商品。
电能在整个“发、输、配、供、用”过程中是连续而同时的。
其量值也是时间的函数。
用户的用电量越大，产生的社会性和经济性就越好。
提供优质、可靠而充足的电能是电力工作者的最大愿望，也是社会根本需要。
1、电气运行及主要任务电能在“发、输、配、供、用”环节中是依靠电气设备及输配电线路来完成的，而完成这些任务的电器设备及输配电线路又是在电力人员的监督、控制、调节中完成的。
完成电能的这些过程，电气设备及电路是具体的执行着，而电力人员时简介执行者。
因此，电气设备与输配线路的健康状况及电业人员的素质高低，是保证电能人员在，“发、输、配、供、用”过程中顺利进行的根本保证。
进行电气运行的电力人员，常称为电气运行工作者或运行值班人员，所谓电气运行，就是电气运行值班人员对完成电能在，“发、输、配、供、用”过程中的电气设备与输配线路所进行的监视、控制、操作与调节的过程。
在整个电气运行中，对电气设备及有关元件的事故分析，判断及处理是至关重要的部分，它关系到设备及整个装置的生存和人身安全问题，而防止事故的发生，又是重要的根本前提，要尽量做到防患于未然。
电气运行，实质是根本的电力生产。
因此，其安全性和经济性是对其主要的要求。
（1）电气运行的安全性，是从设备安全和人生安全两个角度去考虑的。
电气设备及输配电线路是完成电能从生产→流通→消费环节的具体执行者，必须要求其健康、可靠，而且每个环节中的电器设备与输配电线路都必须健康，可靠。
只有这样，才能保证电能的，发、输、供、配、用，不断中断，才能提高用电的可靠性与社会的经济性，要保证电气设备的健康性与可靠性，首先要保证电器设备原始的健康性与可靠性，如设备的出厂合格性、设备的先进性、设备的安装与调节是否合乎要求。
二、电气设备必须做到“四勤”1.勤联系：就是在负荷增减和事故处理过程中，有关人员必须相互及时联系和配合。
第一章电气基础知识1、什么叫电场答：存在于电荷周围的空间,对电荷有作用力的特殊物质叫电场;电场的力的性质表现为：电场对放入其中的电荷有,这种力称为;电场的能的性质表现为：当电荷在电场中移动时,电场力对电荷做功这说明电场具有;2、电流是如何形成的它的方向是如何规定的答：导体中的自由电子在电场力的作用下,作有规则的定向移动,就形成了电流; 电流的方向习惯上规定正电荷移动的方向即为电流的方向;;3、什么叫直流答：电流的大小和方向不随时间变化的叫直流;如手电筒、发电厂的事故照明、发电机的励磁等用的是直流;4、什么叫交流答：电流的大小和方向随时间变化的称作交流;生活中广泛用的是交流电,有些直流电也是交流电经整流得到的,一般发电厂发出的电都是交流电;5、电压与电动势有何区别它们的方向是如何规定的答：在电场中,将单位正电荷由高电位点移向低电位点时电场力所做的功称为电压;电压等于两点之间的电位之差;在电场中,将单位正电荷由低电位移向高电位时外力电源力所做的功称为;电压和的主要区别在于,电压是反映电场力做功的概念,其正方向为电位降的方向；而电动势则是反映外力克服电场力做功的概念,其正方向为电位升的方向,两者的方向是相反的;电压和电动势的基本单位均为V;电压的正方向规定为由高电位指向低电位,即电位降的方向;电动势的正方向规定为由低电位指向高电位,即电位升的方向;6、什么是电源答：电源实质上是一种能量的转换装置,即将其它形式的能转换为电能的一种设备,如发电机、干电池和蓄电池等;7、什么叫直流电源答：一般将电势的大小和方向不随时间变化的电源,叫做直流电源;如干电池、蓄电池和直流发电机等都是直流电源;8、什么叫交流电源答：电势的大小和方向均随时间变化的电源,称为交流电源;交流发电机就是交流电源;9、什么是电位答：电位实际就是电压,是对参考点的电压;10、什么是电阻和电导导体电阻与哪些因素有关答：电流流过导体时,导体对电流有阻碍作用,这种阻碍作用就是电阻;用R表示,电阻的单位是欧姆Ω；物体传导电流的本领叫电导;用G表示,电导的单位为西门子,简称西S;注：G=1/R导体的电阻一般与以下因素有关：导体长度、横截面积、材料、温度;导体越长电阻越大；横截面积越小,电阻越大；至于材料就要看实际;R=ρL／SR是导体电阻欧ρ为导体的欧姆·毫米2/米不同的导体不同L为导体的长度米S为导体的横截面积毫米211、什么叫导体答：容易导电的材料叫导体;如金、银、铜、铝等金属都是良好的导体;12、什么是绝缘体答：一般条件下,不导电的材料称为绝缘体;如玻璃、橡胶、石蜡等;13、什么叫绝缘老化答：绝缘材料长时间受温度、湿度和灰尘的影响后,绝缘性能要下降,这种现象叫做绝缘老化;14、运行中的电气设备为什么都要定期检查绝缘强度答：绝缘材料老化后,由于绝缘强度的降低,可能在电气设备运行中造成绝缘损坏或称为绝缘击穿,影响设备的正常工作;如电机、变压器外壳的带电现象,就是由于绝缘强度降低造成的;所以,运行中的电气设备都要定期检查绝缘强度以保证运行安全;15、什么是半导体答：导电性能介于导体和绝缘体之间的材料,叫做半导体;如锗、硅、硒、砷化镓等都是半导体;16、什么是电路它的作用是什么答：就是电流所通过的路径,它由电路元件组成;电路元件大体可分为四类：电源、负载、控制电器、导线组成;电源——为发电设备,其作用是将其它形式的为电能;如蓄电池是将化学能转换为电能,而发电机是将机械能转换为电能;负载——即用电设备,它的作用是把电能转换为其它形式的能;如电炉是将电能转换为热能,电动机则把电能转换为机械能;控制电器——在电路中起控制作用,还可以保护电器设备;如开关、熔断器、接触器等;导线——由导体制成,其作用就是把电源、负载和控制电器连接成一个电路,并将电源的电能传输给负载;由此可见,电路的作用是产生、分配、传输和使用电能;17、什么叫欧姆定律答：欧姆定律是表示电压、电流、电阻三者关系的基本定律.部分电路欧姆定律: 电路中通过电阻的电流,与电阻两端所加的电压成正比,与电阻成反比,称为部分欧姆定律.计算公式为： I =U /R全电路欧姆定律: 在闭合电路中包括电源,电路中的电流与电源的电动势成正比,与电路中负载电阻及电源内阻之和成反比,称全电路欧姆定律.计算公式为： I=E/R+r为内电阻,E为电动势其中R为外电阻, r18、什么叫基尔霍夫定律答：基尔霍夫定律是德国物理学家基尔霍夫提出的;基尔霍夫定律是电路理论中最基本也是最重要的定律之一;它概括了电路中电流和电压分别遵循的基本规律;它包括和;基尔霍夫第一定律又称,简记为KCL,是电流连续性原理在电路中的体现,即任一瞬间从一个地方流入多少电荷,必须同时从这个地方流出相等电量的电荷;基尔霍夫电流定律是确定电路中任一节点所连的各支路电流之间的关系,因此又称为,它的内容为：对于电路中任一节点,流入节点的电流之和必等于流出该节点的电流之和;即：∑I＝0基尔霍夫第二定律又称,简记为KVL,是定律在电路中的体现;基尔霍夫电压定律是确定了电路任一回路中各部分电压之间的相互关系,因此又称为,它的内容为：对任一回路,沿任一方向绕行一周,各电源电势的代数和等于各电阻电压降的代数和;即：∑E＝∑IR 或∑E＝∑U19、什么叫电阻的串联串联电路有何特点答：将两个以上的电阻,依次首尾相连接,使各电阻通过同一电流,这种连接方式叫做电阻的串联;串联电路的特点：1串联电路中,流过各电阻的电流相同；2串联电路的总电压等于各电阻上电压降之和；3串联电路的总电阻为各电阻之和;由串联电路特点可看出：串联电阻可起到限制电流和分压的作用;20、什么叫电阻的并联并联电路有何特点答：几个电阻头尾分别连在一起,即电阻都接在两个节点之间,各电阻承受同一电压,这种连接方式叫做电阻的并联;并联电路的特点：1各并联电阻的电压相同；2并联电路的总电流为各电阻支路电流之和；3并联电路等效电阻的倒数为各电阻倒数之和;由并联电路特点可看出：并联电阻可以起分电流作用;21、什么叫电阻的混联电路答：在一些电路中,既有电阻的串联,又有电阻的并联,这种电路就叫做电阻的混联电路; 22、什么是电功和电功率答：电流所作的功叫做电功,电功又称电能；电流在单位时间内所作的功叫电功率;23、什么是电流的热效应答：电流通过电阻时,电阻就会发热,将电能转换为热能,这种现象叫做电流的热效应; 24、什么是短路有什么危害答：电源通向负载的两根导线,不以过负载而相互直接接通.该现象称之为短路.短路的危害: 温度升高,烧毁设备,发生火灾;产生很大的动力,烧毁电源,电网破裂.25、什么叫磁场和磁力线答：在磁体的周围有一个磁力能起作用的空间,叫磁场;说明磁场力学特性的一种设想线条,就叫做磁力线;26、电和磁有什么关系答：电和磁的现象是密切不可分割的;它们是一个矛盾统一体的两个方面;即“具有动电生磁和动磁生电”的关系;27、什么叫涡流和涡流损失答：涡流是电磁感应的一种特殊形式;在有铁芯的线圈中通入交流,铁芯中便产生交变磁通,也要产生感应电势;在此电势的作用下,铁芯中就形成自成回路的电流,称为涡流;铁芯通过涡流后要发热,引起能量损耗,叫做涡流损失;涡流对电机、变压器等设备是有害的;涡流意味着能量损失,并且还要引起过热;28、什么叫短路答：在电路中任意两点发生接触,或被电阻很小导体联接时,在接触点由于电阻突然减小,电流瞬时升高,这种现象叫短路;29、什么是电磁感应答：当磁场发生变化或导体切割磁力线运动时,回路中就有电动势产生,这个电动势叫感应电动势；这种现象就叫做电磁感应现象;30、为什么要采用交流电,它有什么好处答：具有容易产生、传送和使用的优点,因而我们广泛采用;例如,远距离输电可利用把电压升高,减小输电线中的电流来降低损耗,获得经济的输电效益;在用电场合,可通过降低电压,保证;此外,,和直流电机相比较,且有结构简单、成本低廉、工作安全可靠、使用维护方便等优点,所以在各部门获得广泛使用;31、什么叫正弦交流电正弦交流电的三要素是什么答：正弦交流电是指电路中电流、电压及电动势的大小和方向均随着时间按正弦函数规律变化;正弦交流电的三要素是：最大值、角频率和初相角;32、什么叫谐波答：频率为基波频率整数倍的一种正弦波叫做谐波;例如三次谐波,就是指它的振荡频率为基波频率的三倍;33、什么叫交流电的有效值答：把两个完全相同的电阻,分别通入直流和交流电源,经过相同的时间,如果它们产生的热量相等,那么就可以说交流与直流对电阻的做功是等效的;人们就把直流电的数值叫做交流电的有效值;34、在纯电阻、纯电感和纯电容电路中,电流和电压的相位角各如何答：纯电阻电路没有相位角;相位相同;纯电感电路：电流滞后于电路电压90°;纯电容电路：电流超前于电路电压90°;35、什么叫感抗、容抗和阻抗;答：交流电流过电感元件时,电感元件对交流电流的限制能力叫感抗XL交流电流通过电容元件时,电容元件对交流电流的限制能力称为容抗X;C 具有电阻、电感和电容的电路里,对交流电所起的阻碍作用叫做阻抗;阻抗常用Z表示;36、什么叫有功功率、无功功率和视在功率三者单位是什么三者关系如何确定答：在交流电能的发、输、用过程中,用于转换成非电、磁式如光、热、机械能等的那部分能量叫有功；转换的平均功率叫有功功率;用于电路内电、磁场交换的那部分能量叫无功；交换的最大功率叫无功功率;答：又叫平均功率;交流电的瞬时功率不是一个恒定值,功率在一个周期内的平均值叫做有功功率,它是指在电路中电阻部分所消耗的功率,对电动机来说是指它的出力,以字母P 表示,单位为千瓦KW;：在具有电感或电容的电路里,电感或电容在半周期的时间里把电源的能量变成磁场或电场的能量贮存起来,在另外半周期的时间里又把贮存的磁场或电场能量送还给电源;它们只是与电源进行能量交换,并不有真正消耗能量;我们把与电源交换能量的值叫做,以字母Q表示,单位千乏kvar;：在具有电阻和的电路内,电压与电流的乘积叫,以字母S或符号P 表示,单位为KVA;、、三者关系可以用功率三角形表示S=UI=√P^2+Q^2P=ScosφQ=Ssinφ37、什么叫功率因数答：在交流中,与之间的相位差Φ的余弦叫做因数,用符号cosΦ表示,在数值上,功率因数是和的比值,即cosΦ=P/S38、对称三相电源有何特点答：对称三相电源的特点是：1对称三相电动势最大值相等,角频率相同,彼此间相位相差120°；2三相对称电动势的向量和等于零；3三相对称电动势在任一瞬间的代数和等于零;39、三相正弦交流电动势的四种表达形式1瞬时值表达式：2波形图表达式：3相量表达式：4相量图表达式：40、什么叫电枢反应答：对称负载时,磁动势对主极磁场基波产生的影响,这种现象称为反应;41、电气运行的主要任务是什么答：电气运行的主要任务就是保证电力生产的安全运行和经济运行;42、为什么电气运行值班人员要清楚了解本厂的电气一次主接线图答：电气设备运行方式的变化都是和电气一次主接线分不开的,而运行方式又是电气值班人员在正常运行时巡视检查设备、监盘调整、倒闸操作以及事故处理过程中用来分析、判断各种异常和事故的依据;43、发电机风温过高、过低有什么危害答：发电机风温过高会使静子线圈温度、铁芯温度、转子温度相应升高,使绝缘发生脆化,机械强度减弱,使发电机寿命缩短,严重时会引起发电机绝缘损坏、击穿、造成事故；风温过低容易发生结露,水珠凝结在发电机线圈上降低了绝缘能力,威胁发电机的安全运行;44、我厂共几个同期并列点,分别在什么位置答：全厂共11个同期并联点：1发电机10KV断路器开关103,2发电机10KV断路器开关104,3发电机10KV断路器开关120,1主变10KV侧断路器开关105,2主变10KV侧断路器开关106,10KV分段断路器开关107,35KV分段断路器开关3500,3主变35KV侧断路器开关353,4主变35KV侧断路器开关354,35KV芦热甲线断路器开关3501,芦热乙线35KV断路器开关3502;45、错拉错合隔离开关时应如何处理答：错拉隔离开关时,刀闸动触头刚离开静触头时,若发生电弧,应立即合上,若刀闸已全部拉开,不许将误拉的刀闸再合上;如错合隔离开关,合上后不论有无电弧产生,不准再拉开;46、电气设备有哪四种状态各代表什么工况答：电气设备有：运行状态、热备用状态、冷备用状态和检修状态;运行状态有：指设备闸刀和开关都在合上位置包括电压互感器、避雷器,将电源至受电端的电路接通;热备用状态：指设备只靠开关断开而闸刀仍在合上位置;冷备用状态：指设备开关和闸刀包括电压互感器、避雷器都在断开位置,电压互感器高、低压熔丝取下;检修状态：指设备在冷备用的基础上装设接地线,悬挂标示牌,设备进行检修工作;47、运行人员要达到“三熟三能”;请说出“三熟三能”的基本内容答：三熟是：熟悉设备、系统的基本原理,熟悉操作和事故处理,熟悉本岗位的规程及制度；三能是：能正确分析运行情况,能发现和排除异常、故障,能掌握—般的维护修技能;48、功率因数的进相和迟相是怎么回事答：通常,既发有功,也发无功,这种状态称为迟相运行,或称为滞后,此时发出感性；但有时,发电机发出有功,吸收无功,这种状态,我们称之为进相运行;进相运行转为迟相运行,或相反方向变化,在发电机只需调节就可以,在一般情况下,因负荷以感性负荷为多,发电机处于迟相运行状态;49、发电机并列有几种方法各有何优缺点我厂采用哪种并列方法答：发电机并列方法分两类：准同期法和自同期法准同期法并列的优点：1 合闸时发电机没有冲击电流；2 对也没有什么影响;准同期法并列的缺点：1如果因某种原因造成非同期并列时,则冲击电流很大,甚至比机端三相短路电流还大一倍；2 当采用手动准同期并列时,并列操作的超前时间运行人员也不易掌握;自同期并列的优点：1 操作方法比较简单,合闸过程的自动化也简单;2 在事故状况下,合闸迅速;自同期并列的缺点：1 有冲击电流,而且,对系统有影响；2 在合闸的瞬间系统的电压降低;我厂采用准同期法并列;50、准同期并列有哪几个条件不符合这些条件将产生什么样的后果答：我们希望在并列时,不受影响,而且保持稳定的同步运行,这样,必须满足三个条件：1电压相等；2一致；3频率相等;这三个条件缺一不可,如果缺其一会产生以下后果：1 电压不等的情况下,并列后,内出现 ,并且这个电流相当大;2 不一致,其后果是可能产生很大的而使烧毁;相位不一致比电压不一致的情况更为严重;如果相位相差180°,近似等于机端电流的两倍,此时,流过发电机内部电流具有相当大的有功成分,这样会在轴上产生,或使设备烧毁,或使发电机大轴扭屈;3 频率不等,将使发电机产生,产生拍振电流,因为两个电压相量,如果这个比较小,则发电机与系统之间的自整步作用,使发电机拉入同步,但频率相差较大时,因惯性冲力过大而不起作用;综上所说,我们在实现时,要特别注意这三个要素;51、手动准同期并列的注意事项有哪些答：1并列时应注意只允许投入一只同期开关；2若同步表的指针经过同期点时不是很平稳而是有跳动现象时,不准合闸； 3若同步表的指针停在同期点上不动,也不准合闸；4若同步表的指针旋转过快时,也不准合闸;第二章主要设备作用及工作时运行参数1、发电机2、主变压器3、联络变4、厂用变压器5、电抗器6、励磁机7、励磁变8、电动机9、高压断路器10、隔离开关11、互感器12、高压熔断器13、绝缘子、母线、电缆14、避雷器15、低压电器第三章设备的工作原理1、发电机的工作原理2、变压器的工作原理3、电动机的工作原理4、电抗器的工作原理第四章设备保护1、发电机、主变压器的保护2、35KV线路保护3、10KV线路保护4、电抗器及6KV馈线保护5、备用电源快速切换装置及联络变、6KV备用分支保护6、厂用变压器保护及备自投7、厂用电动机保护第五章系统1、35KV一次系统2、10KV一次系统3、6KV一次系统4、一次系统5、直流系统6、UPS电源系统7、发电机励磁系统第六章运行中的检查1、发电机运行中的检查项目及合格标准具体参照规程要求答：1发电机的冷却通风系统良好,进出口风温正常;2发电机振动不超过允许值,运转声音正常;3电刷应无火花,电刷与滑环接触严密无破裂现象;4发电机外壳应清洁;5轴承温度正常、不渗油、不漏油;6从端盖视察窗检查发电机定子线圈的绝缘和清洁情况应良好;2、变压器运行中的检查项目及合格标准具体参照规程要求答：1变压器的油温和温度计应正常,油枕的油位应与温度相对应,各部位无渗油、漏油；2套管外部无破损裂纹、无严重油污、无放电痕迹及其他异常现象；3变压器音响正常；4运行中各散热器的手感温度应相近,风扇运转正常；5吸湿器完好,硅胶应干燥；6引线接头、电缆、母线应无发热迹象7压力释放阀应完好；8瓦斯继电器内应无气体积聚；9二次端子箱应关严,无受潮；10风扇电机如有扫膛等现象应立即退出运行,进行检查或更换;3、电动机运行中的检查项目及合格标准具体参照规程要求答：1电动机电流应不超过允许值；2周围清洁；3运转声音正常,且无烟味；4电动机的振动不超过允许值；5电动机温升及各部分发热情况良好,其滑动轴承温度不超过80℃,滚动轴承不超过100℃；6轴承无异声,油环灵活,轴承端盖及顶盖密封良好；7电动机外壳接地良好,通风及冷却水正常;4、电抗器的正常巡视项目有哪些具体参照规程要求答：1接头接触良好,无发热现象；2周围应清洁无杂物；3应重叠牢靠,无倾斜不稳现象；4支持瓷瓶应清洁并安装牢固；5绕组匝间相隔良好,没有接触或碰撞；6支架应完整无裂纹,油漆无脱落现象；7无放电声及焦臭味；8最高室内环境温度不得超过35℃,如温度过高时,应调节通风,加强冷却,使电抗器不过热;5、高低压配电装置运行中的检查项目及合格标准具体参照规程要求第七章操作及处理1、电气常用工具的使用测温仪,测振仪,高、低压验电笔,摇表,万用表,钳形电流表,接地线,绝缘手套、绝缘鞋、绝缘靴等2、电气倒闸操作操作原则电气设备有运行、热备用、冷备用和检修四种不同的状态;使电气设备从一种状态转换到另一种状态的过程叫,所进行的操作叫倒闸操作;1拉开关将与系统解列或将两系统解列,应先检查负荷分配情况,使通过解列开关的有功、无功负荷等于或接近零;2合开关将发电机与系统并列或一系统与另一系统并列,应投入同期装置,检查同期后并列,或检查两系统无电压差后,则在同期开关合上,同期表鉴定开关切至“粗调”、“细调”,同期闭锁开关解除时,方可将开关合上;并列操作时,不得同时投入两只开关的同期开关,防止压变二次侧非同期并列而熔断熔丝;3同一电气连接回路的倒闸操作顺序：停电时先拉开关,后拉闸刀；送电时顺序和停电相反,严防带负荷拉闸刀;4拉、合闸刀前、后的检查：单元回路拉、合闸刀前,均应检查开关确已断开；闸刀合上后,应检查接触良好;5取、放控制熔丝顺序：停电时在开关和闸刀拉开后取下；送电时在闸刀和开关合上前放上;6取、放合闸熔丝顺序：停电时在开关拉开后,闸刀拉开前取下；送电时在闸刀合上后、合开关前放上;7继电保护压板的投入与切除：设备或线路投入备用或开关合闸送电前,检查有关保护压板应投入；开关拉开,设备或线路退出备用后,保护压板一般不切出,是否切出应根据继电保护和自动装置运行规程有关规定和有关通知执行;8厂用电系统备用电源自投装置的投入与切除：备用电源处于备用状态时,备自投开关应在“投入”位置；备用电源在手动合闸前,或自动合闸后,或退出备用前,备自投开关均应放在“切除”位置;9取、放压变高低压熔丝顺序：停电时,先拉开闸刀,取下低压熔丝,验电后再取下高压熔丝；送电时,先检查闸刀在分闸位置,验电后放上高压熔丝,再放上低压熔丝,最后合上闸刀; 10取、放高压电容器熔丝顺序：停时,拉开开关及闸刀,经放电及验电后取下；送电时,检查开关及闸刀在分闸位置,经验电后放上;11接地线装、拆顺序：装接时,在全部停电倒闸操作结束并验电后进行,先装接地端,后装设备端；拆除时,在全部送电倒闸操作前进行,先拆设备端,后拆接地端;12一切改变电气系统运行方式的倒闸操作和安全措施的装拆注意事项,均应遵守电业安全工作规程的规定；倒闸操作前,应根据现场设备实际情况和本规程的有关规定和操作原则填写倒闸操作票;3、电动机的停送电操作4、主变压器的并列、解列操作5、发电机的并列、解列操作6、线路的停送电操作7、厂用电系统的倒闸操作8、发电机运行异常及事故处理具体参照规程要求9、变压器运行异常及事故处理具体参照规程要求10、电动机运行异常及事故处理具体参照规程要求11、电抗器运行异常及事故处理具体参照规程要求12、高低压配电装置运行异常及事故处理具体参照规程要求。
一、名词解释：１、三相交流电：由三个频率相同、电势振幅相等、相位差互差120 °角的交流电路组成的电力系统，叫三相交流电。
２、一次设备：直接与生产电能和输配电有关的设备称为一次设备。
包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。
３、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。
如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。
４、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。
它具有相当完善的灭弧结构和足够的断流能力。
５、负荷开关：负荷开关的构造与隔离开关相似，只是加装了简单的灭弧装置。
它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。
６、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500V 以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。
７、电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。
８、母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。
９、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。
10 、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。
11 、高压验电笔：用来检查高压网络变配电设备、架空线、电缆是否带电的工具。
12 、接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。
基础知识1. 什么叫电路 ?答 :电路就是电流流通的路径。
它是由电源、负载 ( 用电设备 ) 、连接导线以及控制电器等组成。
电源 : 是产生电能的设备 , 它的作用是将其它形式的能量 ( 如化学能、热能、机械能、原子能等 ) 转变成电能 , 并向用电设备供给能量。
负载 : 是各种用电设备。
它的作用是将电能转变为其它形式的能量。
连接导线 : 它把电源和负载联成一个闭合通路 , 起着传输和分配电能的作用。
控制电器 : 其作用是执行控制任务和保护电器设备。
2. 什么叫线性电路 ?答 :线性电路是指由线性元件所组成的电路。
例如电阻是线性元件 , 其阻值是常数 , 与外加电压、电流数值无关。
3. 什么叫非线性元件 ? 什么叫非线性电路 ?答 :若流过元件的电流与外加电压不成比例 ,则这样的元件就称为非线性元件。
含有非线性元件的电路称为非线性电路。
4. 什么叫电荷 ?答 :电的量度 , 习惯上也把带电体本身简称电荷。
电子是其最小单元。
任何物体都含有大量的极微小带正电和带负电质点 , 在正常条件下 , 这些带正电和带负电质点在数值上是相等的。
由于某种原因 , 使负电荷多于 ( 或少于 ) 正电荷 , 因而这个物体便带负电( 或带正电 ) 。
电荷以字母 Q 表示 , 单位为库仑 (C), 一个电子的电荷 Q =1.6 ×10-19Co5. 什么叫电流 ? 什么叫电流强度 ?答 :通常把电荷的有规律运动称为电流。
电流强度是表示电流大小的一个物理量 , 指单位时间穿过导体截面积的电荷 , 以字母 I 表示 , 单位为安培 (A), 简称安。
习惯上往往把电流强度简称电流。
6. 什么叫电位 ? 什么叫电压 ?答 :电场中某点的电位 , 在数值上等于单位正电荷沿任意路径从该点移至无限远处的过程中电场力所做的功, 其单位为伏特 , 简称伏 , 用字母 V 表示。
静电场或电路中两点间的电位差称为电压。
其数值等于单位正电荷在电场力的作用下 ,从一点移动到另一点所做的功 , 以字母 U 表示 , 单位为伏特 , 简称伏。
