快速搞定一级建造师实务网络图

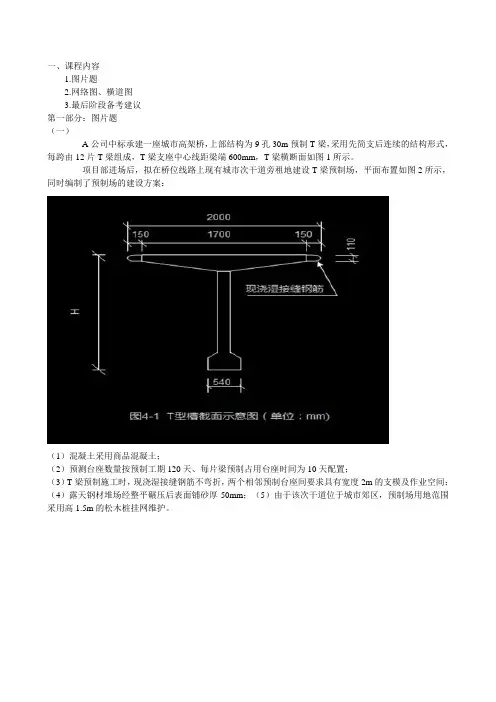

一、课程内容1.图片题2.网络图、横道图3.最后阶段备考建议第一部分：图片题（一）A公司中标承建一座城市高架桥，上部结构为9孔30m预制T梁，采用先简支后连续的结构形式，每跨由12片T梁组成，T梁支座中心线距梁端600mm，T梁横断面如图1所示。

项目部进场后，拟在桥位线路上现有城市次干道旁租地建设T梁预制场，平面布置如图2所示，同时编制了预制场的建设方案：（1）混凝土采用商品混凝土；（2）预测台座数量按预制工期120天、每片梁预制占用台座时间为10天配置；（3）T梁预制施工时，现浇湿接缝钢筋不弯折，两个相邻预制台座间要求具有宽度2m的支模及作业空间；（4）露天钢材堆场经整平碾压后表面铺砂厚50mm；（5）由于该次干道位于城市郊区，预制场用地范围采用高1.5m的松木桩挂网维护。

问题：1、全桥共有T梁多少片？为完成T梁预制任务最少应设置多少个预制台座？均需列式计算。

9×12＝108片一个支座可生产120÷10＝12片梁需要支座108÷12＝9个2、列式计算图4-2中预制台座的间距B和支撑梁的间距L0（单位以m表示）B＝1＋2+1＝4米L0＝30－0.6×2＝28.8米（二）背景资料某公司低价中标跨越城市主干道的钢-混凝土结构桥梁工程，城市主干道横断面如图1-1 所示。

三跨连续梁的桥跨组合：（30+45+30）m，钢梁（单箱单室钢箱梁）分 5 段工厂预制、现场架设拼接，分段长度（22+20+21+20+22）m，如图1-2所示。

图1-1 城市主干道横断面（单位：米）桥面板采用现浇后张预应力混凝土结构，由于钢梁拼接缝位于既有城市主干道上方，在主干道上设置施工支架、搭设钢梁段拼接平台对现状道路交通存在干扰问题。

问题：钢梁安装时在主干道上应设置几座支架？是否占用机动车道？说明理由。

钢梁安装时在主干道上应设两座支架。

应该占用机动车道。

理由：分析图纸，梁居中段长21m，主干道连同绿化带宽25m，因此两道拼接缝位置正好落在主干道内离路边2m处。

一建水利实务网络图解题绝技水利水电工程为小专业，且专业性较强，针对一级水利专业历考题判断，成本控制为必考题目，具体内容横道图与双代号网络图交替，横道图且不讨论，双代号网络图对大多数人来说本身就具有一定的难度，如果再与成本控制相结合，就会使众多考友头晕脑胀，在此就将双代号网络图解题技巧奉献给大家。

普通型网络图（双代号）的应用共分为4种一、有且只有一项工作影响总工期某一项工作A延误n天，对总工期或计划工期的影响？解题思路：首先分析该A工作是否为关键工作，出现两种情况。

1、如果A是关键工作，则A工作延误n天，则会影响总工期n天。

2、如果不是关键工作，则解答思路有以下2种，a、将A工作的延误的时间n与其总时差TF比较，如果小于则不影响总工期，如果大于则差为影响总工期的时间b、将延误的天数n加到工作A时间上，然后重新分析此网络图的关键线路，计算出关键线路的总工期P1，将P1与老网络图的总工期P进行比较，如果差值小于零，则不影响总工期，如果大于，则差值为影响总工期的时间天数。

PS：好资料难寻，不过的资料不能错过二、有多项工作对总工期影响多项工作延误，对总工期是否有影响？影响几天？解题思路：按照第一种情况2下面的第2种解题思路b进行解答。

注意：分别分析每一个事件对工期的影响，比如分析事件1时，就不能考虑其他事件。

ａ、独立将每个事件影响的天数分别加到该工作中，分析此网络图（注意无其他影响事件）的工期，与原网络图工期比较，如果差值小于零，则不影响总工期，如果大于，则差值为影响总工期的时间天数。

b、将每个事件与原网络图中各相关工作的总时差比较，如果小于则不影响总工期，如果大于则差为影响总工期的时间。

三、题干中给出网络图，并且发生若干个事件，根据以上情况解决一些问题。

1、承包人的工期索赔是否合理（或者承包人是否有权提出索赔）？为什么？应该补偿承包人多少天的工期？2、此工程实际工期为多少天？奖罚金额是多少？解题思路：承包人提出的工期索赔是否合理或是否有权提出索赔，首先要分析索赔事件是否成立，即不可抗力及发包人原因造成工期延期；其次要分析该事件是否导致工期发生变化，如果工期发生变化，承包人就有权提出工期索赔或提出的工期索赔是合理的。
