基本的电气控制电路

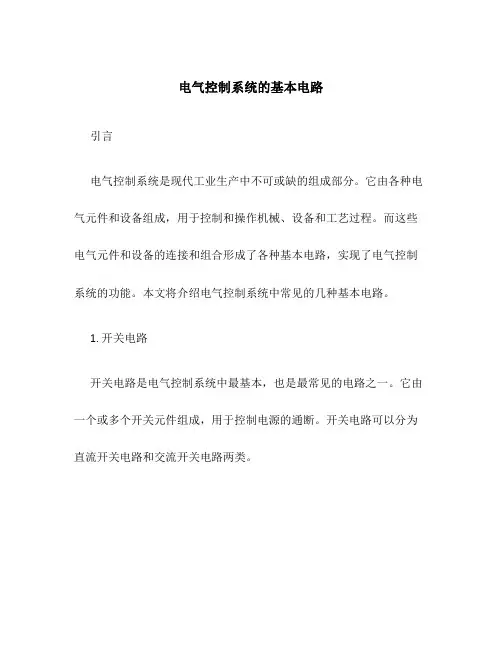

电气控制系统的基本电路引言电气控制系统是现代工业生产中不可或缺的组成部分。

它由各种电气元件和设备组成，用于控制和操作机械、设备和工艺过程。

而这些电气元件和设备的连接和组合形成了各种基本电路，实现了电气控制系统的功能。

本文将介绍电气控制系统中常见的几种基本电路。

1. 开关电路开关电路是电气控制系统中最基本，也是最常见的电路之一。

它由一个或多个开关元件组成，用于控制电源的通断。

开关电路可以分为直流开关电路和交流开关电路两类。

直流开关电路是用于直流电源的控制。

常见的直流开关电路包括：- 单刀单掷开关电路：由一个单刀单掷开关负责控制电源的通断； - 双刀双掷开关电路：由一个双刀双掷开关负责控制多个电源的通断； - 多刀多掷开关电路：由一个多刀多掷开关负责控制多个电源的通断。

1.2 交流开关电路交流开关电路是用于交流电源的控制。

常见的交流开关电路包括：- 交流触点开关电路：由一个交流接触器或继电器负责控制电源的通断；- 交流控制开关电路：由一个交流控制器负责控制电源的通断，常用于照明系统等。

2. 定时电路定时电路是电气控制系统中常用的一种电路，用于控制设备和过程的定时操作。

常见的定时电路包括：555定时器是一种常用的定时器芯片，可以实现各种定时功能。

它有三个外部引脚：引脚1（GND）为接地引脚，引脚4（Reset）为外部复位引脚，引脚8（Vcc）为电源引脚。

通过配置外部电阻和电容，可以实现不同的定时功能，如单稳态触发器、震荡器等。

2.2 PLC定时器电路可编程逻辑控制器（PLC）是现代工业生产中常用的控制设备。

PLC 内部集成了定时器模块，可以灵活配置各种定时功能。

通过PLC的编程软件，可以设置定时器的时间参数、工作方式等，实现设备和过程的精确定时控制。

3. 逻辑电路逻辑电路是电气控制系统中另一种常见的电路类型，用于实现逻辑运算和控制功能。

常见的逻辑电路包括：3.1 与门电路与门电路是最基本的逻辑门之一，它具有两个或多个输入端和一个输出端。

常用电气控制电路1.控制柜内电路的一般排列和标注规律为便于检查三相动力线布置的对错，三相电源L1、L2、L3 在柜内按上中下、左中右或后中前的规律布置。

L1、L2、L3三相对应的色标分别为黄、绿、红，在制作电气控制柜时要尽量按规范布线。

二次控制电路的线号，一般的标注规律是：用电装置（如交流接触器）的右端接双数排序，左端按单数排序。

二次控制电路的线号编排如图1所示。

动力线与弱点信号线要尽量远离，如传感器、PLC、DCS 集散控制系统、PID控制器等信号线，如果不能做到远离，要尽量垂直交叉。

弱电线缆最好单独放入一个金属桥架内，所有弱电信号的接地端都在同一点接地，且与强电的接地分离。

常用电气控制电路图1 二次控制电路的线号编排2. 电动机起停控制电路该电路可以实现对电动机的起停控制，并对电动机的过载和短路故障进行保护，电动机起停控制电路如图2所示。

图2 电动机起停控制电路在图2中，L1、L2、13是三相电源，信号灯HL1用于指示L2和L3两相电源的有无，电压表V指示L1和L3相之间的线电压，熔断器FU1用于保护控制电路（二次电路）避免电路短路时发生火灾或损失扩大。

合上断路器QF1，三次电路得电，按下起动按钮（绿色）SB2,交流接触器KM1的线圈通电，交流接触器的主触点KM1的辅助触头KM1-1闭合，电动机M1通电运转。

由于KM1-1 触头已闭合，即使起动按钮582抬起，KM1的线圈也将一直有电。

KM1-1的作用是自锁功能，即使SB2抬起也不会导致电动机的停止，电动机起动运行。

按下停止按钮581, KM1的线圈断电，KM1-1 和KM1触头放开，电动机停止，由于KM1-1已经断开，即使停止按钮581抬起，KM1的线圈也仍将处于断电状态，电动机M1正常停止。

当电动机内部或主电路发生短路故障时，由于出现瞬间几倍于额定电流的大电流而使断路器QF1迅速跳闸，使电动机主电路和二次电路断电，电动机保护停止。

当电动机发生过载时，电动机电流超出正常额定电流一定的百分比，热继电器FR1发热，一定时间后，FR1的常闭触头FR1T断开，KM1线圈断电，KM1T和KM1主触头断开，电动机保护停止。

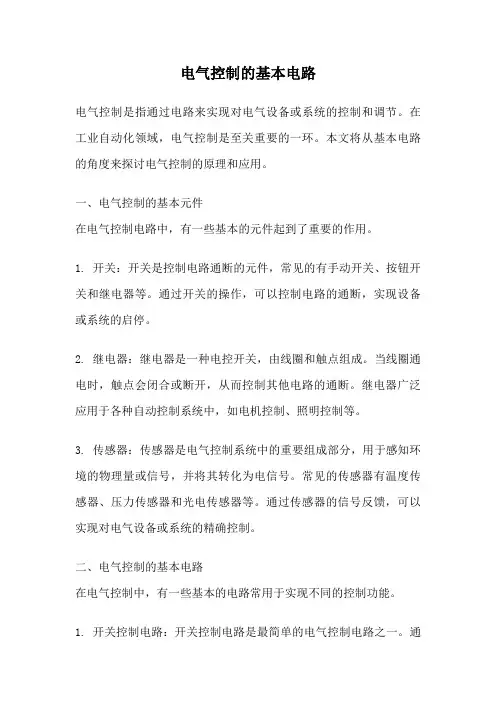

电气控制的基本电路电气控制是指通过电路来实现对电气设备或系统的控制和调节。

在工业自动化领域，电气控制是至关重要的一环。

本文将从基本电路的角度来探讨电气控制的原理和应用。

一、电气控制的基本元件在电气控制电路中，有一些基本的元件起到了重要的作用。

1. 开关：开关是控制电路通断的元件，常见的有手动开关、按钮开关和继电器等。

通过开关的操作，可以控制电路的通断，实现设备或系统的启停。

2. 继电器：继电器是一种电控开关，由线圈和触点组成。

当线圈通电时，触点会闭合或断开，从而控制其他电路的通断。

继电器广泛应用于各种自动控制系统中，如电机控制、照明控制等。

3. 传感器：传感器是电气控制系统中的重要组成部分，用于感知环境的物理量或信号，并将其转化为电信号。

常见的传感器有温度传感器、压力传感器和光电传感器等。

通过传感器的信号反馈，可以实现对电气设备或系统的精确控制。

二、电气控制的基本电路在电气控制中，有一些基本的电路常用于实现不同的控制功能。

1. 开关控制电路：开关控制电路是最简单的电气控制电路之一。

通过合理地连接开关和负载，可以实现对负载的启停控制。

例如，通过手动按钮开关控制电机的启停。

2. 时间延时电路：时间延时电路是一种常用的电气控制电路，用于实现对设备或系统的定时控制。

通过合理设置电路中的电容或电阻，可以实现不同的延时效果。

例如，通过时间延时电路实现对灯光亮度的渐变控制。

3. 逻辑控制电路：逻辑控制电路是一种基于逻辑门的控制电路，通过逻辑门的组合，可以实现对复杂逻辑条件的判断和控制。

例如，通过与门和或门的组合，实现对电机的正反转控制。

4. 反馈控制电路：反馈控制电路是一种基于传感器信号反馈的控制电路，通过对传感器信号的处理和判断，实现对设备或系统的闭环控制。

例如，通过温度传感器的信号反馈，实现对温度的精确控制。

三、电气控制的应用领域电气控制广泛应用于各个领域，特别是工业自动化领域。

1. 电机控制：电机控制是电气控制的重要应用领域之一。
