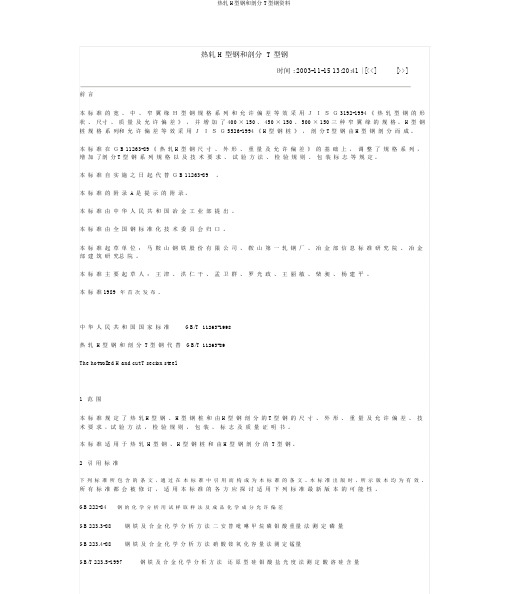

热轧 H型钢和剖分 T 型钢时间 : 2003-11-15 13:20:41 | [<<][>>]前言本标准的宽、中、窄翼缘Ｈ型钢规格系列和允许偏差等效采用ＪＩＳＧ 3192-1994 《热轧型钢的形状、尺寸、质量及允许偏差》，并增加了 400 × 150 、 450 × 150 、 500 × 150 三种窄翼缘的规格。
H 型钢桩规格系列和允许偏差等效采用ＪＩＳＧ 5526-1994 《 H 型钢桩》，剖分 T 型钢由 H 型钢剖分而成。
本标准在Ｇ B 11263-89 《热轧 H 型钢尺寸、外形、重量及允许偏差》的基础上，调整了规格系列，增加了剖分 T 型钢系列规格以及技术要求、试验方法、检验规则、包装标志等规定。
本标准自实施之日起代替Ｇ B 11263-89。
本标准的附录 A 是提示的附录。
本标准由中华人民共和国冶金工业部提出。
本标准由全国钢标准化技术委员会归口。
本标准起草单位：马鞍山钢铁股份有限公司、鞍山第一轧钢厂、冶金部信息标准研究院、冶金部建筑研究总院。
本标准主要起草人：王津、洪仁干、孟卫群、罗光政、王丽敏、柴昶、杨建平。
本标准 1989年首次发布。
中华人民共和国国家标准GB/T11263-1998热轧 H 型钢和剖分 T 型钢代替GB/T11263-89The hot-rolled H and cut T secion steel1范围本标准规定了热轧 H 型钢、 H 型钢桩和由 H 型钢剖分的 T 型钢的尺寸、外形、重量及允许偏差、技术要求，试验方法，检验规则，包装、标志及质量证明书。
本标准适用于热轧 H 型钢、 H 型钢桩和由 H 型钢剖分的 T 型钢。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，适用本标准的各方应探讨适用下列标准最新版本的可能性。
h型钢和工型钢表示符号及含义H型钢和工型钢是建筑工程中常用的钢材，它们在结构设计和建筑施工中起着重要的作用。
本文将深度和广度地评估H型钢和工型钢的表示符号及含义，并通过从简到繁的方式来探讨这一主题。
一、H型钢和工型钢的表示符号及含义1. H型钢H型钢是一种具有良好的抗弯刚度和抗震性能的热轧钢材。
在表示符号中，H代表着形状，即"H"字形。
以H字形为特点的H型钢，其表示符号通常由以下三个部分组成：宽度、高度和厚度。
表示100×100×6×8的H型钢，意味着该型号的H型钢宽度为100毫米，高度为100毫米，腰厚为6毫米，翼缘厚度为8毫米。
2. 工型钢工型钢，也称为I型钢，是一种具有较高的弯曲强度和刚度的热轧钢材。
在表示符号中，I代表着形状，即"I"字形。
与H型钢类似，工型钢的表示符号也由宽度、高度和厚度三个部分组成。
表示50×25×3的工型钢，意味着该型号的工型钢宽度为50毫米，高度为25毫米，腰厚为3毫米。
二、H型钢和工型钢的应用领域H型钢和工型钢广泛应用于建筑工程和各种结构工程中。
它们常用于梁、柱、桁架等承重结构的构建。
由于H型钢和工型钢具有较高的强度和刚度，能够承受较大的荷载和抗震能力，因此在大型工业厂房、桥梁、高层建筑等项目中经常使用。
H型钢和工型钢也可用于其他领域，如船舶制造、机械制造、矿山支护等。
在这些领域中，它们通常用于承载和支撑重量、提供结构稳定性的需求。
三、H型钢和工型钢的优势和劣势1. H型钢的优势和劣势H型钢具有以下优势：- 抗弯刚度好，能够承受较大的水平和垂直荷载；- 抗震性能强，能够有效减轻地震对建筑物的影响；- 施工方便，通过焊接、螺栓连接等方法可以快速拼装。
然而，H型钢也存在一些劣势：- 重量较大，对于某些特殊场景和施工要求可能存在限制；- 生产工艺相对复杂，需要经过多道工序进行加工。
工字钢HW、HM、HN、H型钢的区别简介-工字钢的主要用途详解工字钢-工字钢HW、HM、HN、H型钢的区别简介-工字钢的主要用途详解工字钢也称钢梁，是截面为工字形的长条钢材。
其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。
工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。
腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c 予以区别，如32a# 32b# 32c#等。
工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#。
经供需双方协议供应的热轧普通工字钢规格为12-55#。
工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。
◆工字钢HW、HM、HN、H型钢的区别工字钢翼缘是变戴面靠腹板部厚,外部薄; H型钢的翼缘是等截面HW、HM、HN、H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2; 主要用于梁;◆工字钢的用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。
对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。
2、h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。
不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。
H型钢分为4类,其代号为：等翼缘H型钢HP (截面高度=宽度）宽翼缘H型钢HW（W为Wide英文字头）中翼缘H型钢HM（M为Middle英文字头）窄翼缘H型钢 HN（N为Narrow英文字头)工字钢HW HM HN H型钢的区别工字钢翼缘是变截面靠腹板部厚,外部薄; H型钢的翼缘是等截面HW HM HN H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用用途相当于HN 型钢;1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。
对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。
2、h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。
不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。
其尺寸构成合理系列，型号齐全，便于设计选用。
3、h型钢的翼缘都是等厚度的，有轧制截面，也有由3块板焊接组成的组合截面。
工字钢都是轧制截面，由于生产工艺差，翼缘内边有1：10坡度。
H型钢的轧制不同于普通工字钢仅用一套水平轧辊，由于其翼缘较宽且无斜度(或斜度很小)，故须增设一组立式轧辊同时进行辊轧，因此，其轧制工艺和设备都比普通轧机复杂。
国内可生产的最大轧制h型钢高度为800mm，超过了只能是焊接组合截面。
我国热轧H型钢国标（GB/T11263-1998）将h型钢分为窄翼缘、宽翼缘和钢桩三类，其代号分别为hz、hk和hu。
工字钢HW、HM、HN、H型钢的区别简介-工字钢的主要用途详解工字钢-工字钢HW、HM、HN、H型钢的区别简介-工字钢的主要用途详解工字钢也称钢梁，是截面为工字形的长条钢材。
其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。
工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。
腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c 予以区别，如32a# 32b# 32c#等。
工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#。
经供需双方协议供应的热轧普通工字钢规格为12-55#。
工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。
◆工字钢HW、HM、HN、H型钢的区别工字钢翼缘是变戴面靠腹板部厚,外部薄; H型钢的翼缘是等截面HW、HM、HN、H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为~~ 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2; 主要用于梁;◆工字钢的用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。
对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。
2、h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。
不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。
Q:什么是H型钢？H型钢是什么意思？H-型钢是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材，尤其断面与英文字母“H”相同而得名。
H型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。
其尺寸构成合理系列，型号齐全，便于设计选用。
我国国标《热轧H型钢尺寸、外形、重量及允许偏差》(GB11l263―89)将H型钢分为窄翼缘、宽翼缘和钢桩三类，其代号分别为HZ、HK和HU。
窄翼绦H型钢适用于梁或压弯构件，而宽翼缘H型钢和H型钢桩则适用于轴心受压构件或压弯构件。
热轧H型钢根据不同用途合理分配截面尺寸的高宽比，具有优良的力学性能和优越的使用性能。
★结构强度高。
同工字钢相比，截面模数大，在承载条件相同时，可节约金属10-15%。
★设计风格灵活、丰富。
在梁高相同的情况下，钢结构的开间可比混凝土结构的开间大50% ，从而使建筑布置更加灵活。
★结构自重轻。
与混凝土结构自重相比轻,结构自重的降低，减少了结构设计内力，可使建筑结构基础处理要求低，施工简便，造价降低。
★以热轧H 型钢为主的钢结构，其结构科学合理，塑性和柔韧性好，结构稳定性高，适用于承受振动和冲击载荷大的建筑结构，抗自然灾害能力强，特别适用于一些多地震发生带的建筑结构。
据统计，在世界上发生7 级以上毁灭性大地震灾害中，以H 型钢为主的钢结构建筑受害程度最小。
H型钢★增加结构有效使用面积。
与混凝土结构相比，钢结构柱截面面积小，从而可增加建筑有效使用面积，视建筑不同形式，能增加有效使用面积4-6%。
★与焊接H 型钢相比，能明显地省工省料，减少原材料、能源和人工的消耗，残余应力低，外观和表面质量好。
★便于机械加工、结构连接和安装，还易于拆除和再用。
★采用H 型钢可以有效保护环境，具体表现在三个方面：一是和混凝土相比，可采用干式施工，产生的噪音小，粉尘少；二是由于自重减轻，基础施工取土量少，对土地资源破坏小，此外大量减少混凝土用量，减少开山挖石量，有利于生态环境的保护；三是建筑结构使用寿命到期后，结构拆除后，产生的固体垃圾量小，废钢资源回收价值高。
工字钢HW、HM、HN、H型钢的区别简介-工字钢的主要用途详解工字钢-工字钢HW、HM、HN、H型钢的区别简介-工字钢的主要用途详解工字钢也称钢梁，是截面为工字形的长条钢材。
其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。
工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。
腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c 予以区别，如32a# 32b# 32c#等。
工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#。
经供需双方协议供应的热轧普通工字钢规格为12-55#。
工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。
◆工字钢HW、HM、HN、H型钢的区别工字钢翼缘是变戴面靠腹板部厚,外部薄; H型钢的翼缘是等截面HW、HM、HN、H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2; 主要用于梁;◆工字钢的用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。
对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。
2、h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。
不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。
热轧H型钢H型钢&Nb sp; 是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材，因其断面与英文字母“H”相同而得名。
H型钢具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应。
热轧H型钢的表示方法：H型钢分为宽翼缘H型钢（HK）、窄翼缘H型钢（HZ）和H型钢桩（HU）三类。
其表示方法为：高度H×宽度B×腹板厚度t1×翼板厚度t2，如H型钢Q235、SS400 200×200×8×12表示为高200mm宽200mm腹板厚度8mm，翼板厚度12mm的宽翼缘H型钢，其牌号为Q235或SS400。
热轧H型钢的优点：H型钢是一种新型经济建筑用钢。
H型钢截面形状经济合理，力学性能好，轧制时截面上各点延伸较均匀、内应力小，与普通工字钢比较，具有截面模数大、重量轻、节省金属的优点，可使建筑结构减轻30-40%；又因其腿内外侧平行，腿端是直角，拼装组合成构件，可节约焊接、铆接工作量达25%。
常用于要求承截能力大，截面稳定性好的大型建筑（如厂房、高层建筑等），以及桥梁、船舶、起重运输机械、设备基础、支架、基础桩等。
H型钢主要用于用于工业厂房、民用建筑、市政工程、石油平台、桥梁、平板车大梁、电气化铁路的电力支架、铁路沿线的钢结构桥梁等轻型、超轻型H型钢非常适用于集装箱、移动房屋、各类车库、箱式火车、电气支架、各类场馆、小别墅制造业。
热轧H型钢根据不同用途合理分配截面尺寸的高宽比，具有优良的力学性能和优越的使用性能。
★结构强度高。
同工字钢相比，截面模数大，在承载条件相同时，可节约金属10-15%。
★设计风格灵活、丰富。
在梁高相同的情况下，钢结构的开间可比混凝土结构的开间大50% ，从而使建筑布置更加灵活。
★结构自重轻。
与混凝土结构自重相比轻,结构自重的降低，减少了结构设计内力，可使建筑结构基础处理要求低，施工简便，造价降低。
★以热轧H 型钢为主的钢结构，其结构科学合理，塑性和柔韧性好，结构稳定性高，适用于承受振动和冲击载荷大的建筑结构，抗自然灾害能力强，特别适用于一些多地震发生带的建筑结构。

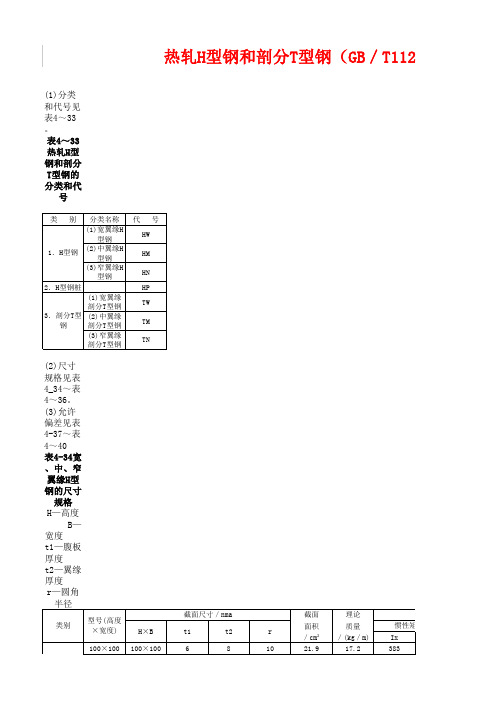

热轧H型钢的分类和代号(1)分类和代号。
表1 热轧H型钢和剖分T型钢的分类和代号类别分类名称代号1．H型钢(1)宽翼缘H型钢HW(2)中翼缘H型钢HM(3)窄翼缘H型钢HN2．H型钢桩HP3．剖分T型钢(1)宽翼缘剖分T型钢TW(2)中翼缘剖分T型钢TM(3)窄翼缘剖分T型钢TN(2)尺寸规格见表2～表4。
(3)允许偏差见表5～表8表2 宽、中、窄翼缘H型钢的尺寸规格类别型号(高度×宽度)截面尺寸／nma 截面面积／cm²理论质量／(kg／m)截面特性参数H×B t1 t2 r惯性矩／cm4惯性半径／cm截面模数／cm³Ix Iy iX iY Wx WyHW 100×100 100×100 6 8 10 21.90 17.2 383 134 4.18 2.47 76.5 26.7 125×125 125×125 6.5 9 10 30.31 23.8 847 294 5.29 3.11 136 47.0 150×150 150×150 7 10 13 40.55 31.9 1660 564 6.39 3.73 221 75.1 175×175 175×175 7.5 11 13 51.43 40.3 2900 984 7.50 4.37 331 112200×200200×200 8 12 16 64.28 50.5 4770 1600 8.61 4.99 477 160#200×204 12 12 16 72.28 56.7 5030 1700 8.35 4.85 503 167250×250250×250 9 14 16 92.18 72.4 10800 3650 1O．8 6.29 867 292250×255 14 14 16 104.7 82.2 11500 3880 1O．5 6.09 919 304 300×300 #294×302 12 12 20 108.3 85．O 17000 5520 12.5 7.14 1160 365HW 300×300 300×300 1O 15 20 120.4 94.5 20500 6760 13.1 7.49 1370 450 300×305 15 15 20 135.4 106 21600 7100 12.6 7.24 1440 466400×200 8 13 16 84.12 66.0 23700 1740 16.8 4.54 1190 174 #450×150 #450×150 9 14 20 83.41 65.5 27100 793 18．O 3.08 1200 106450×200 446×199 8 12 20 84.95 66.7 29000 1580 18.5 4.31 1300 159 450×200 9 14 20 97.41 76.5 33700 1870 18.6 4.38 1500 187#500×150 #500×150****2098.2377.1 38500 907 19.8 3.04 1540 121500×200 496×199 9 14 20 101.3 79.5 41900 1840 20.3 4.27 1690 185 500×200 10 16 20 114.2 89.6 47800 2140 20.5 4.33 1910 214HN 500×200 #506×201 11 19 20 131.3 103 56500 2580 20.8 4.43 2230 257 600×200596×199 10 15 24 121.2 95.1 69300 1980 23.9 4.04 2330 199600×200 1 17 24 135.2 106 78200 2280 24.1 4.11 2610 228#606×201 12 20 24 153.3 120 910()0 2720 24.4 4.21 3000 271 700×300#692×300 13 20 28 211.5 166 172000 9020 28.6 6.53 4980 602700×300 13 24 28 235.5 185 201000 10800 29.3 6.78 5760 722 *800×300*792×300 14 22 28 243.4 191 254000 9930 32.3 6.39 6400 662*800×300 14 26 28 267.4 210 292000 11700 33．O 6.62 7290 782 *900×300*890×299 15 23 28 270.9 213 345000 10300 35.7 6.16 7760 688*900×300 16 28 28 309.8 243 411000 12600 36.4 6.39 9140 843*912×302 18 34 28 364.0 286 498000 15700 37.0 6.56 10900 1040注：1．“#”表示的规格为非常用规格。
2．“*”表示的规格，目前国内尚未生产。
3．型号属同一范围的产品，其内侧尺寸高度是一致的。
4．截面面积计算公式为“t1(H～2t2)+2Bt2+O．858 r2。
”表3 H型钢桩的尺寸规格类别型号(高度×宽度)截面尺寸／mm截面面积／cm2理论质量／(kg/m)截面特性参数H×B t1 t2 r惯性矩／cm4惯性半径／cm截面模数／cm3表面面积／(m²／m)Ix IY iX iY Wx WyHP 200×200 200×204 12 12 16 72.28 56.7 5030 1700 8.35 4.85 503 167 1.16 250×250244×252 1 11 16 82.05 64.4,87902940 10.4 5.98 720 233 1.45 250×255 14 14 16 104.7 82.2 11500 3880 10.5 6.09 919 304 1.46300×300 294×302 12 12 20 108.3 85.0 17000 5520 12.5 7.13 1150 365 1.74 300×300 1O 15 20 120.4 94.5 20500 6760 13.1 7.49 1370 450 1.75 300×305 15 15 20 135.4 106 21600 7110 12.6 7.24 1440 466 1.76350×350 338×351 13 13 20 135.3 106 28200 9380 14.4 8.33 1670 535 2.02 344×354 16 16 20 166.6 131 35300 11800 14.6 8.43 2050 669 2.04HP 350×350350×350 12 19 20 173.9 137 40300 13600 15.2 8.84 2300 776 2.04350×357 19 19 20 198.4 156 42800 14400 14.7 8.53 2450 809 2.06 400×400388×402 15 15 24 179.2 141 4(1200 16300 16.6 9.52 2540 809 2.31394×405 18 18 24 215.2 169 59900 20000 16.7 9.63 3040 986 2.33400×400 13 21 24 219.5 172 66900 22400 17.5 1O．1 3340 1120 2.33400×408 21 21 24 251.5 197 71100 23800 16.8 9.73 3560 1170 2.35414×405 18 28 24 296.2 233 93000 31000 17.7 10.2 4490 1530 2.37428×407 20 35 24 361.4 284 119000 39400 18.2 10.4 5580 1930 2．40*500×500 12×465 15 20 28 260.5 204 118000 33500 21.3 11.4 4810 1440 2.77*502×465 15 25 28 307.0 241 147000 41900 21.9 11.7 5860 1800 2.79*502×470 20 25 28 332.1 261 1520()o 43300 21.4 11.4 6070 1840 2.80 注：1．“*”表示的规格，目前国内尚未生产。
2．型号属同一范围的产品，其内侧尺寸高度是一致的。
3．截面面积计算公式为“t1(H-2t2)+2Bt2+0．858 r²”。
表4 剖分T型钢的尺寸规格类别型号（高度×宽度)截面尺寸／mm截面面积／cm2理论质量／(kg／m)截面特性参数对应H型钢系列h B t1 t2 r惯性矩／cm4惯性半径／cm截面模数／cm3重心／cmIx IY iX iY Wx Wy Cx 型号TW50×100 50 100 6 8 10 10.95 8.56 16.1 6.9 1.21 2 47 4.03 13.4 1.00 100×100 62.5×125 62.5 125 6.5 9 1O 15.16 11.9 35．O 147 1.52 3.11 6 91 23.5 1.19 125×125 75×150 75 150 7 1O 13 20.28 15.9 66.4 282 1.81 3.73 10.8 37.6 1.37 150×150 87.5×175 87.5 175 7.5 11 13 25.71 20.2 115 492 2.11 4.37 15.9 56.2 1.55 175×175100×200100 200 8 12 16 32.14 25.2 185 801 2.40 4.99 22.3 80.1 1.73200×200 #100 204 12 12 16 36.14 28.3 256 851 2.66 4.85 32.4 83.5 2.09125 ×250 125 250 9 14 16 46.09 36.2 412 1820 2.99 6.29 39.5 146 2.08 250×250200×200 198 199 7 11 16 36.08 28.3 1190 724 5.76 4.48 76.4 72.7 4.17400×200 200200813 16 42.06 33.0 1400 868 5.76 4.54 88.6 86.8 4.23225×200 223 199 8 12 20 42.54 33.4 1880 790 6.65 4.31 109 79.4 5.07450×200 225 200 9 14 20 48．71 38.2 2160 936 6.66 4.38 124 93.6 5.13250×200248 199 9 14 20 50.64 39.7 2840 922 7.49 4.27 150 92.7 5.90500×200 250 200 1O 16 20 57.12 44.8 3210 1070 7.50 4.33 169 107 5.96#253 201 11 19 20 65.65 51.5 3670 1290 7.48 4.43 190 128 5.95300×200298 199 10 15 24 60.62 47.6 5200 991 9.27 4.04 236 100 7.76600×200 300 200 11 17 24 67.60 53.1 5820 1140 9.28 4．11 262 114 7.81#303 201 12 20 24 76.63 60.1 6580 1360 9.26 4.21 292 135 7.76注：“#”表示的规格为非常用规格。
