H型钢分类

热轧H型钢的分类和代号(1)分类和代号。

表1 热轧H型钢和剖分T型钢的分类和代号类别分类名称代号1．H型钢(1)宽翼缘H型钢HW(2)中翼缘H型钢HM(3)窄翼缘H型钢HN2．H型钢桩HP3．剖分T型钢(1)宽翼缘剖分T型钢TW(2)中翼缘剖分T型钢TM(3)窄翼缘剖分T型钢TN(2)尺寸规格见表2～表4。

(3)允许偏差见表5～表8表2 宽、中、窄翼缘H型钢的尺寸规格类别型号(高度×宽度)截面尺寸／nma 截面面积／cm²理论质量／(kg／m)截面特性参数H×B t1 t2 r惯性矩／cm4惯性半径／cm截面模数／cm³Ix Iy iX iY Wx WyHW 100×100 100×100 6 8 10 21.90 17.2 383 134 4.18 2.47 76.5 26.7 125×125 125×125 6.5 9 10 30.31 23.8 847 294 5.29 3.11 136 47.0 150×150 150×150 7 10 13 40.55 31.9 1660 564 6.39 3.73 221 75.1 175×175 175×175 7.5 11 13 51.43 40.3 2900 984 7.50 4.37 331 112200×200200×200 8 12 16 64.28 50.5 4770 1600 8.61 4.99 477 160#200×204 12 12 16 72.28 56.7 5030 1700 8.35 4.85 503 167250×250250×250 9 14 16 92.18 72.4 10800 3650 1O．8 6.29 867 292250×255 14 14 16 104.7 82.2 11500 3880 1O．5 6.09 919 304 300×300 #294×302 12 12 20 108.3 85．O 17000 5520 12.5 7.14 1160 365HW 300×300 300×300 1O 15 20 120.4 94.5 20500 6760 13.1 7.49 1370 450 300×305 15 15 20 135.4 106 21600 7100 12.6 7.24 1440 466400×200 8 13 16 84.12 66.0 23700 1740 16.8 4.54 1190 174 #450×150 #450×150 9 14 20 83.41 65.5 27100 793 18．O 3.08 1200 106450×200 446×199 8 12 20 84.95 66.7 29000 1580 18.5 4.31 1300 159 450×200 9 14 20 97.41 76.5 33700 1870 18.6 4.38 1500 187#500×150 #500×150****2098.2377.1 38500 907 19.8 3.04 1540 121500×200 496×199 9 14 20 101.3 79.5 41900 1840 20.3 4.27 1690 185 500×200 10 16 20 114.2 89.6 47800 2140 20.5 4.33 1910 214HN 500×200 #506×201 11 19 20 131.3 103 56500 2580 20.8 4.43 2230 257 600×200596×199 10 15 24 121.2 95.1 69300 1980 23.9 4.04 2330 199600×200 1 17 24 135.2 106 78200 2280 24.1 4.11 2610 228#606×201 12 20 24 153.3 120 910()0 2720 24.4 4.21 3000 271 700×300#692×300 13 20 28 211.5 166 172000 9020 28.6 6.53 4980 602700×300 13 24 28 235.5 185 201000 10800 29.3 6.78 5760 722 *800×300*792×300 14 22 28 243.4 191 254000 9930 32.3 6.39 6400 662*800×300 14 26 28 267.4 210 292000 11700 33．O 6.62 7290 782 *900×300*890×299 15 23 28 270.9 213 345000 10300 35.7 6.16 7760 688*900×300 16 28 28 309.8 243 411000 12600 36.4 6.39 9140 843*912×302 18 34 28 364.0 286 498000 15700 37.0 6.56 10900 1040注：1．“#”表示的规格为非常用规格。

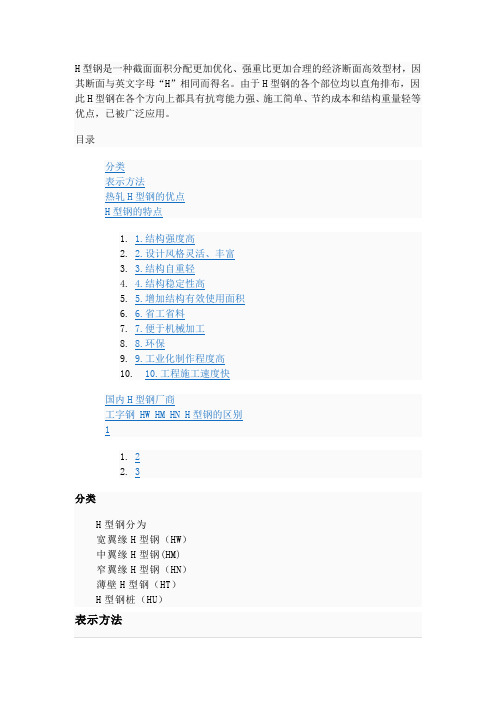

H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材，因其断面与英文字母“H”相同而得名。

由于H型钢的各个部位均以直角排布，因此H型钢在各个方向上都具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应用。

断面形状类似于大写拉丁字母H的一种经济断面型材，又叫万能钢梁、宽缘(边)工字钢或平行翼缘工字钢。

H型钢的横断面通常包括腹板和翼缘板两部分，又称为腰部和边部。

H型钢的翼缘内外侧平行或接近于平行，翼缘端部呈直角，因此而得名平行翼缘工字钢。

H型钢的腹板厚度比腹板同样高的普通工字钢小，翼缘宽度比腹板同样高的普通工字钢大，因此又得名宽缘工字钢。

由形状所决定，H型钢的截面模数、惯性矩及相应的强度均明显优于同样单重的普通工字钢。

用在不同要求的金属结构中，不论是承受弯曲力矩、压力负荷、偏心负荷都显示出它的优越性能，可较普通工字钢大大提高承载能力，节约金属10%～40%。

H型钢的翼缘宽、腹板薄、规格多、使用灵活，用于各种桁架结构中可节约金属15%～20%。

由于其翼缘内外侧平行，缘端呈直角，便于拼装组合成各种构件，从而可节约焊接、铆接工作量25%左右，能大大加快工程的建设速度，缩短工期。

H型钢应用广泛，主要用于：各种民用和工业建筑结构;各种大跨度的工业厂房和现代化高层建筑，尤其是地震活动频繁地区和高温工作条件下的工业厂房;要求承载能力大、截面稳定性好、跨度大的大型桥梁;重型设备;高速公路;舰船骨架;矿山支护;地基处理和堤坝工程;各种机器构件。

H型钢的产品规格很多，分类方法有以下几种。

(1)按产品的翼缘宽度分为宽翼缘、中翼缘和窄翼缘H型钢。

宽翼缘和中翼缘H型钢的翼缘宽度B大于或等于腹板高度H。

窄翼缘H型钢的翼缘宽度B约等于腹板高度H的二分之一。

(2)按产品用途分为H型钢梁、H型钢柱、H型钢桩、极厚翼缘H型钢梁。

有时也将平行腿槽钢和平行翼缘丁字钢也列入H型钢的范围。

一般以窄翼缘H型钢作为梁材，以宽翼缘H型钢作为柱材，据此又有梁型H型钢和柱型H型钢之称。

H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材，因其断面与英文字母“H”相同而得名。

由于H型钢的各个部位均以直角排布，因此H型钢在各个方向上都具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应用。

目录分类H型钢分为宽翼缘H型钢（HW）中翼缘H型钢(HM)窄翼缘H型钢（HN）薄壁H型钢（HT）H型钢桩（HU）高度H×宽度B×腹板厚度t1×翼板厚度t2，如H型钢Q235、SS400 200×200×8×12表示为高200mm宽200mm腹板厚度8mm，翼板厚度12mm的宽翼缘H型钢，其牌号为Q235或SS400。

热轧H型钢的表示方法。

H型钢分为宽翼缘H型钢（HK）、窄翼缘H型钢（HZ）和H型钢桩（HU）三类。

其表示方法为：高度H×宽度B×腹板厚度t1×翼板厚度t2，如H型钢Q235B、SS400 200×200×8×12表示为高200mm宽200mm腹板厚度8mm，翼板厚度12mm的宽翼缘H型钢，其牌号为Q235B或SS400。

H型钢是一种新型经济建筑用钢。

H型钢截面形状经济合理，力学性能好，轧制时截面上各点延伸较均匀、内应力小，与普通工字钢比较，具有截面模数大、重量轻、节省金属的优点，可使建筑结构减轻30-40%；又因其腿内外侧平行，腿端是直角，拼装组合成构件，可节约焊接、铆接工作量达25%。

常用于要求承截能力大，截面稳定性好的大型建筑（如厂房、高层建筑等），以及桥梁、船舶、起重运输机械、设备基础、支架、基础桩等。

H-型钢是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材，尤其断面与英文字母“H”相同而得名。

其特点如下：→ 翼缘宽，侧向刚度大。

抗弯能力强。

→ 翼缘两表面相互平行使得连接、加工、安装简便。

→ 与焊摄工字钢相比，成本低，精度高，残余应力小，无需昂贵的焊接材料和焊缝检测，节约钢结构制作成本30%左右。

高频焊h型钢标准高频焊H型钢是一种由高频焊接工艺制成的截面形状类似于H的钢材。

这种钢材具有较高的强度、刚度和稳定性，广泛应用于建筑、桥梁、船舶、车辆制造等领域。

下面详细介绍高频焊H型钢的标准。

一、高频焊H型钢的分类高频焊H型钢按照截面尺寸可以分为不同类型，包括高度H、宽度B、腹板厚度t1和翼缘板厚度t2等尺寸参数。

根据不同的用途和要求，高频焊H型钢的截面尺寸和形状可以灵活调整。

二、高频焊H型钢的规格和性能要求高频焊H型钢的规格通常以高度×宽度×腹板厚度×翼缘板厚度表示，例如HW300×300×10×15表示高度为300mm、宽度为300mm、腹板厚度为10mm、翼缘板厚度为15mm的高频焊H型钢。

不同规格的高频焊H型钢具有不同的力学性能和化学成分要求。

1.力学性能要求高频焊H型钢的力学性能要求包括抗拉强度、屈服点、伸长率、冲击功等指标。

这些指标应该符合国家相关标准的规定，以保证钢材在使用过程中的安全性和稳定性。

2.化学成分要求高频焊H型钢的化学成分要求包括碳、硅、锰、磷、硫等元素的含量。

这些元素的含量对钢材的力学性能和焊接性能都有重要影响，应该符合国家相关标准的规定。

三、高频焊H型钢的生产工艺流程高频焊H型钢的生产工艺流程主要包括以下几个步骤：1．板材准备：选择合适的钢板，并进行表面处理和切割等准备工作。

2．板材成形：将钢板进行弯曲和成形加工，形成需要的截面形状。

3．焊接：采用高频焊接工艺将成形后的钢板进行焊接，形成高频焊H型钢的雏形。

4．精整：对焊接后的钢材进行矫直、修整和切割等处理，以满足客户的需求。

5．检验：对成品进行质量检验，包括尺寸、形状、表面质量、力学性能等方面的检测。

四、高频焊H型钢的优势和应用范围高频焊H型钢具有以下优势：1．高效节能：采用高频焊接工艺，生产效率高，能源消耗少。

2．截面形状合理：截面形状类似于H，具有较高的强度和刚度，可以满足不同领域的需求。

H型钢分为4类,其代号为：等翼缘H型钢HP (截面高度=宽度）宽翼缘H型钢HW（W为Wide英文字头）中翼缘H型钢HM（M为Middle英文字头）窄翼缘H型钢 HN（N为Narrow英文字头)工字钢HW HM HN H型钢的区别工字钢翼缘是变截面靠腹板部厚,外部薄; H型钢的翼缘是等截面HW HM HN H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用用途相当于HN 型钢;1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。

对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。

2、h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。

不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。

其尺寸构成合理系列，型号齐全，便于设计选用。

3、h型钢的翼缘都是等厚度的，有轧制截面，也有由3块板焊接组成的组合截面。

工字钢都是轧制截面，由于生产工艺差，翼缘内边有1：10坡度。

H型钢的轧制不同于普通工字钢仅用一套水平轧辊，由于其翼缘较宽且无斜度(或斜度很小)，故须增设一组立式轧辊同时进行辊轧，因此，其轧制工艺和设备都比普通轧机复杂。

国内可生产的最大轧制h型钢高度为800mm，超过了只能是焊接组合截面。

我国热轧H型钢国标（GB/T11263-1998）将h型钢分为窄翼缘、宽翼缘和钢桩三类，其代号分别为hz、hk和hu。

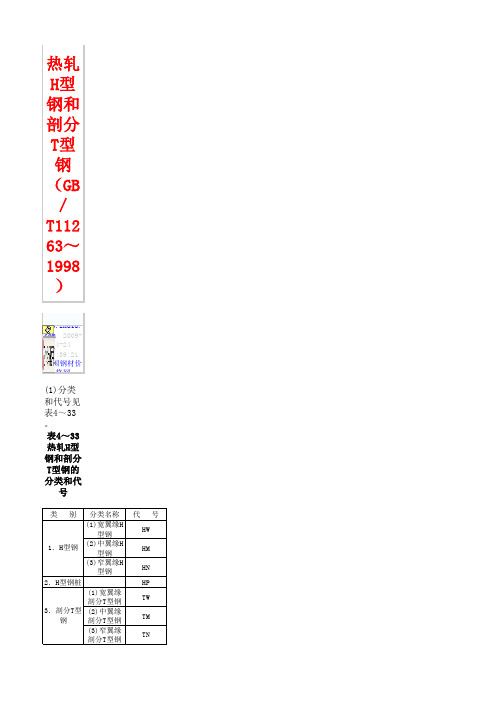

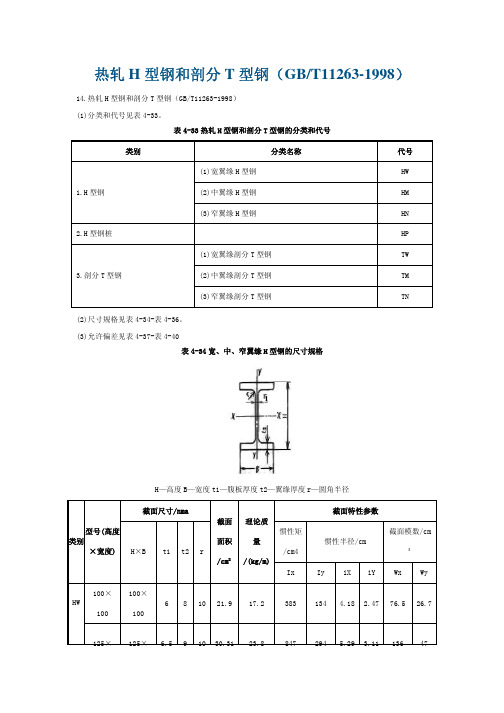

热轧H 型钢和剖分T 型钢（GB/T11263-1998）14.热轧H 型钢和剖分T 型钢（GB/T11263-1998） (1)分类和代号见表4-33。

表4-33热轧H 型钢和剖分T 型钢的分类和代号类别分类名称代号 (1)宽翼缘H 型钢HW (2)中翼缘H 型钢 HM 1.H 型钢(3)窄翼缘H 型钢HN 2.H 型钢桩HP (1)宽翼缘剖分T 型钢TW (2)中翼缘剖分T 型钢 TM 3.剖分T 型钢(3)窄翼缘剖分T 型钢TN(2)尺寸规格见表4-34-表4-36。

(3)允许偏差见表4-37-表4-40表4-34宽、中、窄翼缘H 型钢的尺寸规格H—高度B—宽度t1—腹板厚度t2—翼缘厚度r—圆角半径 截面尺寸/nma截面特性参数惯性矩/cm4惯性半径/cm截面模数/cm³ 类别型号(高度×宽度)H×Bt1t2r截面面积/cm ²理论质量/(kg/m)IxIyiXiYWxWy100×100100×100 681021.917.23831344.182.4776.526.7HW125×125×6.5 9 10 30.3123.8 847 2945.293.11 136 47125125150×150150×1507101340.5531.91660564 6.39 3.7322175.1175×175175×1757.5111351.4340.329009847.5 4.37331112 200×2008121664.2850.5477016008.61 4.99477160200×200#200×20412121672.2856.7503017008.35 4.85503167 250×2509141692.1872.41080036501O.8 6.29867292250×250250×255141416104.782.21150038801O.5 6.09919304 #294×302121220108.385.O17000552012.57.141160365 300×3001O1520120.494.520500676013.17.491370450300×300300×305151520135.410621*********.67.241440466 #344×348101620146115333001120015.18.781940646350×350350×350121920173.9137403001360015.28.842300776 #388×402151524179.2141492001630016.69.522540809 #394×398111824187.6147564001890017.310.O2860951400x400400×400132124219.5172669002240017.510.133401120408212124251.5197711002380016.89.7335601170 #414×405182824296.2233930003100017.710.244901530 #428×407203524361.42841190003940018.210.455801930 *458×417305024529.34151870006050018.810.781802900 *498×432457024770.86052980009440019.711.1120004370150×100148×100691327.2521.41040151 6.17 2.3514030.2200×150194×150691639.7631.227405088.3 3.5728367.7250×175244×1757111656.2444.161209851O.4 4.18502113300×200294×2008122073.0357.311400160012.5 4.69779160350×250340×25091420101.579.721700365014.6 6.oo1280292400×300390×3001O1625136.710738900721O16.97.262000481450×300440×300111824157.412456*********.97.182550541 482×300111528146.411560800677020.4 6.82520451500×300488x300n1828164.412971*********.87.032930541 HM600×300582×300121728174.5137103000767024.3 6.633530511300122028192.5151118000902024.8 6.854020601 #594×302142328222.41751370001060024.9 6.94620701 100×50100×50571O12.169.5419214.9 3.98 1.1138.5 5.96125×60125x60681O17.0113.341729.3 4.95 1.3166.89.75 150×75150x75571018.1614.367949.6 6.12I.6590.613.2 175×90175×90581023.2118.2122097.67.26 2.0514021.7198×99 4.571323.5918.516101148.27 2.216323 200×100200×1005.581327.5721.718801348.25 2.2118826.8248×124581332.8925.8356025510.4 2.7828741.1250×125250×125691337.8729.7408029410.4 2.7932647 298×1495.581641.5532.6646044312.4 3.2643359.4300×150300×1506.591647.5337.3735050812.4 3.2749067.7346×174691653.1941.81120079214.5 3.8664991350×175350×1757111663.66501370098514.7 3.93782113#400×150#400×1508131671.1255.81880073416.3 3.2194297.9 396×199711672.1656.720000145016.7 4.481O1O145HN400×200400×8131684.126623700174016.8 4.541190174#450×150#450×1509142083.4165.52710079318.O 3.081200106 446×1998122084.9566.729000158018.5 4.311300159450×200450×2009142097.4176.533700187018.6 4.381500187#500×150#500×15010162098.2377.138********.8 3.041540121 496×19991420101.379.541900184020.3 4.271690185500×200500×200101620114.289.647800214020.5 4.331910214500×200#506×201111920131.310356500258020.8 4.432230257 596×199101524121.295.169300198023.9 4.042330199 600×20011724135.210678*********.1 4.112610228600×200#606×201122024153.3120910()0272024.4 4.213000271 #692×300132028211.5166172000902028.6 6.534980602700×300700×300132428235.51852010001080029.3 6.785760722 *792×300142228243.4191254000993032.3 6.396400662*800×300*800×142628267.42102920001170033.O 6.627290782*890×2991523 28 270.92133450001030035.76.167760688*900×300 1628 28 309.82434110001260036.46.399140843*900×300*912×3021834 2836428649800015700376.56 10900 1040注：1.“#”表示的规格为非常用规格。

常用H型钢规格型号H型钢是一种经济断面高效型材，因其断面与英文字母“H”相同而得名。

H型钢具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应用于大型建筑、桥梁、船舶、起重运输机械、设备基础、支架、基础桩等领域。

H型钢分为热轧H型钢和焊接H型钢两种，热轧H型钢又分为宽翼缘H型钢、中翼缘H型钢和窄翼缘H型钢三种。

其中，宽翼缘H型钢主要用于钢筋砼框架结构柱中钢芯柱，中翼缘H型钢可用做钢框架柱和框架梁，而窄翼缘H型钢则主要用于梁。

常用H型钢规格分类主要包括高度、宽度、腹板厚度、翼缘厚度和工艺圆角等参数。

根据GB/T—1998标准，常用的热轧H型钢规格型号包括100×100、125×125、150×150、175×175、200×200、250×250、294×302、300×300、350×350和400×400等。
