最新机床夹具设计期末考试题

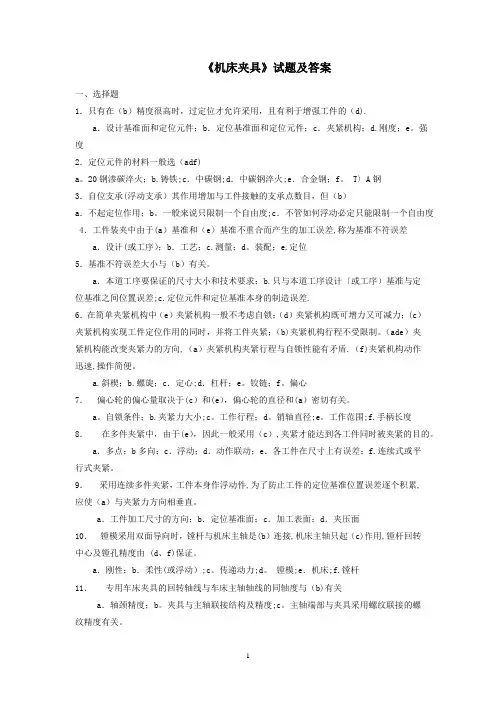

《机床夹具》试题及答案一、选择题1．只有在（b）精度很高时，过定位才允许采用，且有利于增强工件的（d).a．设计基准面和定位元件；b．定位基准面和定位元件；c．夹紧机构；d.刚度；e。

强度2．定位元件的材料一般选（adf)a。

20钢渗碳淬火；b.铸铁;c．中碳钢;d．中碳钢淬火;e．合金钢；f。

T〉A钢3．自位支承(浮动支承）其作用增加与工件接触的支承点数目，但（b）a．不起定位作用；b。

一般来说只限制一个自由度;c．不管如何浮动必定只能限制一个自由度 4．工件装夹中由于(a）基准和（e）基准不重合而产生的加工误差,称为基准不符误差a．设计(或工序）；b．工艺；c.测量；d。

装配；e.定位5．基准不符误差大小与（b）有关。

a．本道工序要保证的尺寸大小和技术要求；b.只与本道工序设计〔或工序）基准与定位基准之间位置误差;c.定位元件和定位基准本身的制造误差.6．在简单夹紧机构中（e）夹紧机构一般不考虑自锁；（d）夹紧机构既可增力又可减力；(c）夹紧机构实现工件定位作用的同时，并将工件夹紧；（b)夹紧机构行程不受限制。

（ade）夹紧机构能改变夹紧力的方向,（a）夹紧机构夹紧行程与自锁性能有矛盾.（f)夹紧机构动作迅速,操作简便。

a.斜楔；b.螺旋；c．定心;d．杠杆；e。

铰链；f。

偏心7．偏心轮的偏心量取决于(c）和(e），偏心轮的直径和(a）密切有关。

a。

自锁条件；b.夹紧力大小;c。

工作行程；d。

销轴直径;e。

工作范围;f.手柄长度8．在多件夹紧中，由于(e），因此一般采用（c）,夹紧才能达到各工件同时被夹紧的目的。

a．多点；b多向；c．浮动；d．动作联动；e．各工件在尺寸上有误差；f.连续式或平行式夹紧。

9．采用连续多件夹紧，工件本身作浮动件,为了防止工件的定位基准位置误差逐个积累,应使（a）与夹紧力方向相垂直。

a．工件加工尺寸的方向；b．定位基准面；c．加工表面；d．夹压面10．镗模采用双面导向时，镗杆与机床主轴是(b）连接,机床主轴只起（c)作用,镗杆回转中心及镗孔精度由 (d、f)保证。

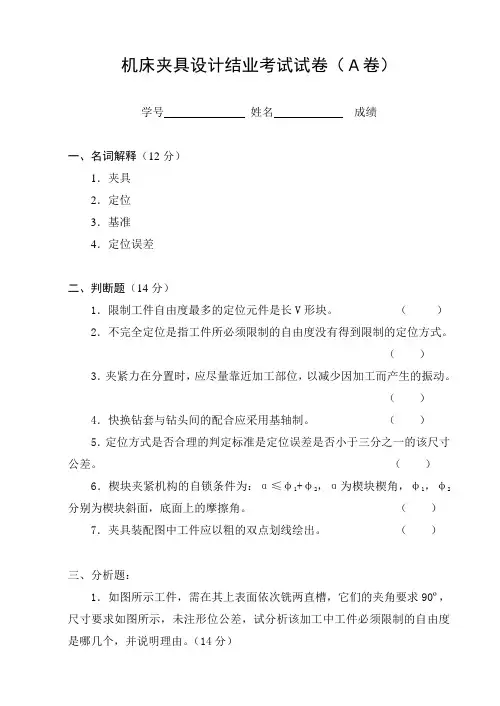

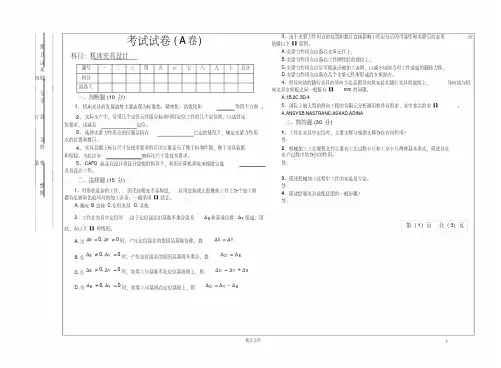

机床夹具设计结业考试试卷（Ａ卷）学号姓名成绩一、名词解释（12分）1．夹具2．定位3．基准4．定位误差二、判断题（14分）1．限制工件自由度最多的定位元件是长V形块。

（）2．不完全定位是指工件所必须限制的自由度没有得到限制的定位方式。

（）3．夹紧力在分置时，应尽量靠近加工部位，以减少因加工而产生的振动。

（）4．快换钻套与钻头间的配合应采用基轴制。

（）5．定位方式是否合理的判定标准是定位误差是否小于三分之一的该尺寸公差。

（）6．楔块夹紧机构的自锁条件为：α≤φ1+φ2，α为楔块楔角，φ1，φ2分别为楔块斜面，底面上的摩擦角。

（）7．夹具装配图中工件应以粗的双点划线绘出。

（）三、分析题：1．如图所示工件，需在其上表面依次铣两直槽，它们的夹角要求90º，尺寸要求如图所示，未注形位公差，试分析该加工中工件必须限制的自由度是哪几个，并说明理由。

（14分）2．如图所示，在某一轴端已铣成平面的表面上，钻一与该平面相垂直的（12分）4．图示夹紧机构设计或夹紧力的分置有无问题？若有，请改正并说明理由。

四、综合题：1．在一工件上表面上钻孔，底侧面均采用支承板定位，各尺寸如图所示，试计算该方式的定位误差，并判定定位方式是否合理，若要更进一步减少定位误差，可采取什么措施？（12分）2．如图所示，在立式镗床上对一箱体表面上的孔进行镗孔操作，采用箱体底面一面两孔定位，试分析该定方式的定位误差，并判定定位方式是否合理？若要进一步减少定位误差，可采取什么措施？机床夹具设计结业考试试卷（B 卷）学号 姓名 成绩一、名词解释（12分）1．夹紧2．欠定位3．六点定位原则4．基准位移误差二、判断题（14分）1．在工件底面上布置两个支承板，则它们同时限制工件的四个自由度。

（ ）2．工件必须限制的自由度是指工件上影响加工精度获得的自由度。

（ ）3．一个菱形销可限制工件的两个自由度。

（ ）4．偏心夹紧机构的自销条件为14 eD ～20。

一、填空题：（每空2分，共计30分）1、 工件六个自由度完全限制称为完全定位， 按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两个以上的定位元件重复约束同一个 自由度的现象，称为过定位。

2、 夹紧机构被称为基本夹紧机构的有 斜楔夹紧机构、螺旋夹紧机构和偏心轮 夹紧机构。

3、 工件在夹具中造成定位误差的原因为基准位移误差和基准不重合误差两种。

4、 工件的装夹指的是工件的 定位 和 夹紧。

5、 斜楔自锁条件是：!2手动夹紧机构一般取 =6度~8度。

6、 夹紧装置主要由动力源装置、传力机构、夹紧元件 三部分组成。

二、判断题：（每题1分，共计10分）1、 零件在加工工艺过程中采用的基准称为工艺基准。

（V ）2、 在零件图上，用以表达相关尺寸的基准称为设计基准。

（X ）3、 欠定位在实际生产中是允许出现的（X ） 4、 辅助支撑可以提高工件的装夹稳定性和刚性，但它不起定位作用 （V ） 5、 定位误差是由于夹具定位元件制造不准确所造成的加工误差 （X ） 6夹具装夹广泛应用于各种生产类型 （V ） 7、 组合夹具特别适用于新产品的试制（V ） 8、 专用夹具是专为某一工件的某道工序的加工而设计制造的夹具 （V ） 9、 圆偏心轮夹紧机构，夹紧行程大、自锁可靠性强。

（X ） 10、 螺旋夹紧机构，夹紧可靠，自锁性能好，夹紧力和夹紧行程大。

（V ）三、多项选择（每题2分共20分） 1、造成定位误差的原因是：（ ac）。

a 、 定位基准与工序基准不重合b 、 设计基准与工艺基准不重合c 、定位基准的位移误差( cdgi )。

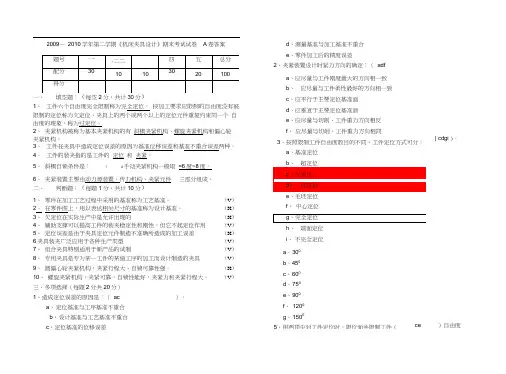

d 、 测量基准与加工基准不重合e 、 零件加工后的精度误差2、夹紧装置设计时紧力方向的确定：（ adfa 、 应尽量与工件刚度最大的方向相一致b 、 应尽量与工件柔性最好的方向相一致c 、 应平行于主要定位基准面d 、 应垂直于主要定位基准面e 、 应尽量与切削、工件重力方向相反f 、 应尽量与切削、工件重力方向相同3、 按照限制工件自由度数目的不同、工件定位方式可分：a 、 基准定位 e 、 毛坯定位 f 、 中心定位 h 、 端面定位 i 、 不完全定位 a 、 300b 、 450c 、 600d 、 750e 、 900f 、 1200g 、 15005、用两顶尖对工件定位时，限位面共限制工件（ce）自由度2009— 2010学年第二学期《机床夹具设计》期末考试试卷 A 卷答案a 、一个移动 、二个移动 (1) (2) (3) (4) (5) 缩短辅助时间，提高劳动生产率，降低加工成本； 保证加工精度，稳定加工质量； 降低对工人的技术要求，减轻工人的劳动强度，保证安全生产; 扩大机床的工艺范围，实现“一机多能”； 在自动化生产和流水线生产中，便于平衡生产节拍。

一、判断题（对画√，错画×）1. 专用机床夹具至少必须由夹具体、定位元件（装置）和夹紧元件（装置）三个基本部分。

（）2. 一个物体在空间不加任何约束、限制的话，它有六个自由度。

（√）3. 用六个适当分布的定位支承点限制工件的六个自由度即简称为六点定则（√）4. 一个支承点只能限制工件一个自由度，但如果六个支承点分布不当，就可能限制不了工件的六个自由度。

√5. 采用不完全定位是违背六点定则的，故很少被夹具设计采用。

（）6. 工件定位的实质是确定工件上定位基准的位置，此时主要应从有利于夹具结构简化和定位误差小两方面考虑。

（）7. 既能起定位作用，又能起定位刚性作用的支承称为辅助支承。

（）8. 若支承点的位置在工件定位过程中，随定位基面的变化而自动与之相适应的定位元件称为浮动支承。

（）9. 工件在夹具中定位后，在加工过程中始终保持准确位置应由夹具定位元件来实现。

10. 工件定位基准与工序基准重合时，基准不重合误差等于零。

（√）11. 用V形块定位时，V形槽夹角α越大，定位精度越高且越稳定。

（）12. 当心轴与工件定位孔采用无间隙配合时，定位基面与限位基面完全重合，故基准不重合误差不存在。

（）13. 用心轴与工件定位孔采用有间隙配合时，无论心轴水平安装还是垂直安装，所产生的基准位移误差都是相同的。

（√）14. 工件以外圆柱面作定位基面，在V形块上定位时，当加工尺寸是以外圆的下母线为工序基准标注，则定位误差最小。

（√）15. 在夹具中采用偏心轮夹紧工件比用螺旋压板夹紧工件的动作迅速，但其自锁性要比后者差。

（√）16. 用三爪自定心卡盘夹持工件车削时，每个卡爪所受的力是变化的，工件伸出卡爪越长，所需夹紧力也越大。

（）17. 在斜楔增力机构中，斜角α越大，增力比也越大，因而夹紧力也越大。

（）18. 各种精密分度装置大多是利用“误差平均效应”的工作原理设计制造的。

（√）19. 当心轴与工件定位孔采用无间隙配合时，定位基面与限位基面完全重合，故基准不重合误差不存在。

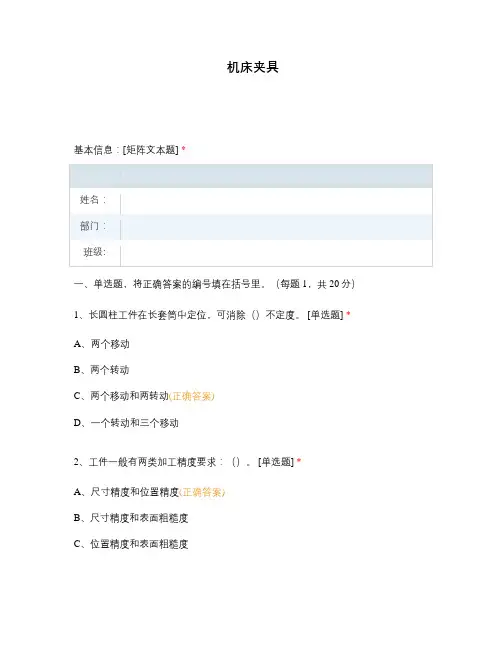

机床夹具基本信息：[矩阵文本题] *一、单选题，将正确答案的编号填在括号里。

（每题1，共20分）1、长圆柱工件在长套筒中定位，可消除（）不定度。

[单选题] *A、两个移动B、两个转动C、两个移动和两转动(正确答案)D、一个转动和三个移动2、工件一般有两类加工精度要求：（）。

[单选题] *A、尺寸精度和位置精度(正确答案)B、尺寸精度和表面粗糙度C、位置精度和表面粗糙度3、采用夹具定位时，如果工件的（）不重合，则形成基准不重合误差。

[单选题] *A、设计基准与测量基准B、定位基准与装配基准C、定位基准与工序基准(正确答案)4、工件在机床上加工时，通常由夹具中的（）来保证工件相对于刀具处于一个正确的位置。

[单选题] *A、定位装置(正确答案)B、夹具体C、夹紧装置5、当工件以局部外圆柱面参与定位时，（）成为首选定位元件。

[单选题] *A、V形块(正确答案)B、平面C、圆柱孔6、在采用一个平面和两个圆柱孔的组合定位方式时定位元件通常为（）。

[单选题] *A、一个小平面，一个短圆柱销和一个削边销B、一个大平面、两个短圆柱销C、一个大平面、两个长圆柱销D、一个大平面、一个短圆柱销和一个削边销(正确答案)7、在确定夹紧力方向的原则中，不包括（）。

[单选题] *A、夹紧力应垂直于主要定位基准面B、夹紧力应平行于主要定位基准面(正确答案)C、夹紧力应尽可能和切削力同向8、消除工件不定度数少于六个仍可满足加工要求的定位称为（）。

[单选题] *A、完全定位B、不完全定位(正确答案)C、欠定位9、圆柱体在短V形块上定位时，可消除( C )不定度。

[单选题] *A、三个(正确答案)C、两个移动D、两个转动10、夹具对定不包括（） [单选题] *A、夹具的定位B、夹具的对刀或刀具的导向C、分度定位D、工件的定位(正确答案)11、下列夹具中，（）不是专用夹具。

[单选题] *A、钻床夹具B、铣床夹具C、车床夹具D、三卡自定心卡盘(正确答案)12、（）不属于机床夹具的三大组成部分之一。

机床夹具设计机床夹具设计试卷(练习题库)1、工件六个自由度完全限制称为（），按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两2、夹紧机构被称为基本夹紧机构的有（）；（）和偏心轮夹紧机构。

3、工件在夹具中造成定位误差的原因为（）和（）两种。

4、夹紧装置主要由（）；（）；（）三部分组成。

5、按夹具的使用特点分类有（）；（）、可调夹具、组合夹具、拼装夹具。

6、轴类零件一般采用（）作为定位基面。

7、采用布置恰当的六个支承点限制工件六个自由度的法则，称为（）。

8、工件的某个自由度被重复限制称（）（重复定位）。

9、工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为（）。

这在加工中是不允许的。

10、机床夹具由（）；（）；（）、连接元件、夹具体和其它装置或元件组成。

11、（）用来限制工件的自由度。

（）用来提高工件的装夹刚度和稳定性，不起定位作用。

12、定位销的种类有（）、（）。

13、钻模板的分类有（）、（）、（）、（）。

14、斜锲夹紧机构中锤头斜锲夹紧和松开工件，原理是（）作用。

15、斜锲夹紧机构的结构特点（）、（）、（）、（）。

16、找正法装夹工件时，工件正确位置的获得是通过（）达到的，夹具只起到（）的作用。

17、设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素：（）；（）和作用点。

18、对刀的方法包括（）、（）和（）三种。

19、分度精度取决于（）的精度，而分度副的精度主要取决于分度盘和分度定位器的相互位置和结构形式。

20、设计卡、花盘类夹具应尽量使夹具重心靠近（）以减少离心力和回转力矩。

21、加工前，工件被置于机床或夹具中某一正确加工位置，然后再予以压紧的过程为（）。

22、机床夹具设计主要研究的是（）夹具的设计。

23、设计专用夹具其结构应（）；（），操作应简便、省力、安全可靠、排屑方便。

24、夹具按夹紧的动力源可分为（）；（）、液压夹具、气液增力夹具、电磁夹具以及真空夹具等。

机床夹具设计复习题答案一、单项选择题1. 机床夹具的主要功能是（）。

A. 切削加工B. 定位工件C. 夹紧工件D. 以上都是答案：D2. 夹具设计时，应优先考虑的是（）。

A. 夹具的强度B. 夹具的刚度C. 夹具的精度D. 夹具的通用性答案：C3. 机床夹具的定位元件通常采用（）。

A. 固定定位元件B. 可调定位元件C. 组合定位元件D. 以上都是答案：D4. 夹紧力的作用点应选择在（）。

A. 工件的重心B. 工件的加工表面C. 工件的定位基准面D. 工件的夹紧面答案：C5. 夹具设计中，夹紧机构的设计原则是（）。

A. 夹紧力足够大B. 夹紧力分布均匀C. 夹紧操作简便D. 以上都是答案：D二、多项选择题1. 机床夹具的组成通常包括（）。

A. 定位元件B. 夹紧元件C. 支撑元件D. 连接元件E. 辅助元件答案：ABCDE2. 夹具设计时，需要考虑的因素包括（）。

A. 工件的加工精度要求B. 工件的加工效率C. 工件的装卸方便性D. 夹具的成本E. 夹具的使用寿命答案：ABCDE3. 机床夹具的定位方式主要有（）。

A. 完全定位B. 不完全定位C. 过定位D. 浮动定位E. 弹性定位答案：ABDE三、判断题1. 机床夹具设计时，夹紧力越大，工件的加工精度越高。

（）答案：错误2. 机床夹具设计中，定位元件的数量越多，定位精度越高。

（）答案：错误3. 夹紧机构的设计应保证夹紧力的均匀分布，以避免工件变形。

（）答案：正确四、简答题1. 简述机床夹具设计的基本步骤。

答案：机床夹具设计的基本步骤包括：确定工件的加工要求，选择合适的定位方式，设计定位元件，设计夹紧机构，考虑工件的装卸方便性，以及进行夹具的强度和刚度校核。

2. 机床夹具设计中，如何保证工件的加工精度？答案：保证工件的加工精度，需要合理选择定位方式，设计高精度的定位元件，确保夹紧机构的稳定性和可靠性，以及进行夹具的精度校核和调整。

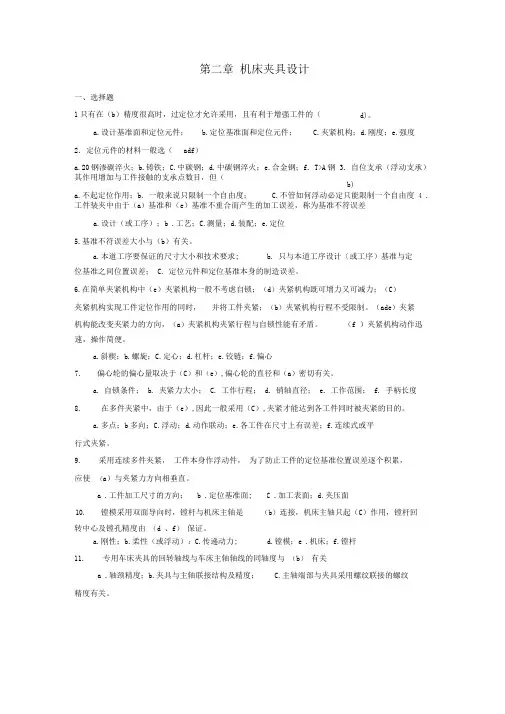

第二章 机床夹具设计一、选择题1只有在（b ）精度很高时，过定位才允许采用，且有利于增强工件的（a .设计基准面和定位元件；b .定位基准面和定位元件；C .夹紧机构；d.刚度；e.强度2．定位元件的材料一般选（ adf ）a.20钢渗碳淬火；b.铸铁；C .中碳钢；d .中碳钢淬火；e .合金钢；f. T>A 钢 3．自位支承（浮动支承）其作用增加与工件接触的支承点数目，但（a .不起定位作用；b. 一般来说只限制一个自由度； C .不管如何浮动必定只能限制一个自由度 4 .工件装夹中由于（a ）基准和（e ）基准不重合而产生的加工误差，称为基准不符误差a .设计（或工序）；b .工艺；C.测量；d.装配；e.定位 5.基准不符误差大小与（b ）有关。

位基准之间位置误差； C. 定位元件和定位基准本身的制造误差。

6.在简单夹紧机构中（e ）夹紧机构一般不考虑自锁；（d ）夹紧机构既可增力又可减力；（C ）夹紧机构实现工件定位作用的同时， 并将工件夹紧；（b ）夹紧机构行程不受限制。

（ade ）夹紧 机构能改变夹紧力的方向，（a ）夹紧机构夹紧行程与自锁性能有矛盾。

（f ）夹紧机构动作迅转中心及镗孔精度由 （d 、f ） 保证。

11. 专用车床夹具的回转轴线与车床主轴轴线的同轴度与 （b ） 有关a .轴颈精度；b.夹具与主轴联接结构及精度；C.主轴端部与夹具采用螺纹联接的螺纹精度有关。

d)。

b )a .本道工序要保证的尺寸大小和技术要求;b. 只与本道工序设计〔或工序）基准与定速， 操作简便。

a.斜楔；b.螺旋；C .定心；d .杠杆；e.铰链；f.偏心 7.偏心轮的偏心量取决于（C ）和（e ）,偏心轮的直径和（a ）密切有关。

a. 自锁条件；b. 夹紧力大小； C. 工作行程； d. 销轴直径； e. 工作范围； f. 手柄长度8. 在多件夹紧中，由于（e ）,因此一般采用（C ）,夹紧才能达到各工件同时被夹紧的目的。
