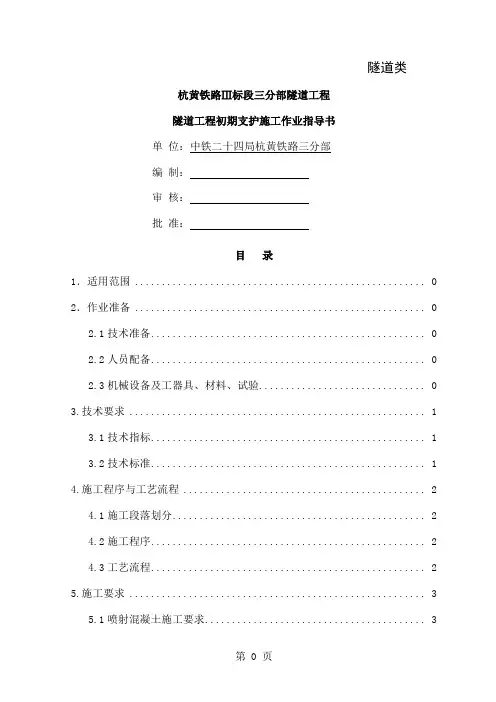

隧道类杭黄铁路Ⅲ标段三分部隧道工程隧道工程初期支护施工作业指导书单位:中铁二十四局杭黄铁路三分部编制:审核:批准:目录1.适用范围 02.作业准备 02.1技术准备 02.2人员配备 02.3机械设备及工器具、材料、试验 03.技术要求 (1)3.1技术指标 (1)3.2技术标准 (1)4.施工程序与工艺流程 (2)4.1施工段落划分 (2)4.2施工程序 (2)4.3工艺流程 (2)5.施工要求 (3)5.1喷射混凝土施工要求 (3)5.2钢架施工要求 (5)5.3钢筋网施工要求 (6)5.4锚杆施工要求 (7)6.质量控制及检验 (8)6.1质量标准 (8)6.2控制要点 (9)6.3验收程序、指标及检查方法 (11)7.安全及环保要求 (17)7.1安全要求 (17)7.2环保要求 (19)新建杭州至黄山铁路隧道工程初期支护施工作业指导书1.适用范围适用于杭黄铁路Ⅲ标段三分部毛蓬岗隧道的初期支护施工。
2.作业准备2.1技术准备(1)施工前熟悉施工图及工程地质、水文资料,完成相关图纸的会审工作。
(2)熟悉各相关的设计文件。
并组织施工人员学习和掌握所承担的初期支护施工的目的、原理、施工工艺、技术要求、质量标准及检测方法等。
(3)按照要求对现场工班组进行技术交底。
2.2人员配备毛蓬岗隧道初期支护分别由左线进口工区、明洞工区、出口工区、右线进口工区施工,每个工区各分一个作业班组,每班组人员配备情况见表:每班组人员配备表2.3机械设备及工器具、材料、试验⑴机械设备及工器具左线进口工区、明洞工区、出口工区、右线进口工区内每作业班组配备机械设备及工器具见下表:主要设备机具配置表⑵材料⑶试验喷射混凝土强度等级为C25,混凝土的配合比由试验试通过室内配比试验确定。
3.技术要求3.1技术指标(1)隧道初期支护喷射混凝土设计厚度5~30cm,设计强度等级为C25。
(2)锚杆采用Ф22砂浆锚杆、Ф25普通中空注浆锚杆,衬砌类型不同,长度也不同,分别分为2m、2.5m、3m、4m。
洞口段施工作业指导书1、洞口边仰坡及截水沟施工:洞口截水沟结合地形条件选择地面植被破坏小、排水畅通的地方进行设置。
截水沟开挖采用人工配合风镐进行,水沟浆砌片石采用挤浆法人工进行砌筑。
洞口边仰坡按设计坡度,人工配合挖掘机,自上而下分层进行开挖,随挖随刷一次到位, 局部大孤石采用松动爆破。
2、边仰坡防护:自上而下随挖随喷分层进行,并设置Φ22砂浆锚杆,锚杆长度1.5m,间距1.2m梅花布置;并挂钢筋网,钢筋直径φ8,网格间距20×20cm;喷射混凝土强度等级C20,厚度10cm。
3、洞口长管棚施工①长管棚超前支护刚度大,可承受土体的垂直和侧向压力,长管棚超前预支护具有棚架、锚固、固结地层的三种功能,它将部分荷载有效地吸收和传递到已封闭的支护结构上。
在软弱松散不良地质地带,通过长管棚注浆补充固结土体,增强隧道上方土体的稳定性,保证隧道进洞安全,满足围岩开挖稳定的要求。
②洞口长管棚设计参数隧道进、出口两端均采用长20m的长管棚,长管棚采用φ108×5的无缝钢管,长管棚施工示意图隧道超前管棚施工示意图入土深度18.5m ,由3m 、5m 两种长度管节由丝扣连接组成,丝扣搭接长度15cm 。
长管棚环向间距33.3cm ,在开挖轮廓线外25cm 处,拱部140°范围布置。
外插角1°, 与隧道中线方向一致。
施工采用地质钻水平钻孔,风钻配合顶入,注浆泵注浆。
隧道必须在管棚施工以后才能进洞开挖。
③ 长管棚施工工艺 管棚加工浆液制作隧道开挖注 浆打入管棚钻孔与清孔钻机就位搭设工作平台套拱施工劳材机准备测量放线地质调查④ 长管棚施工注浆工艺流程图长管棚施工注浆工艺流程图⑤长管棚施工方法根据管棚常规施工的过程,可以分为以下几个步骤:制作导向架(套拱)顶管封口注浆。
A 导向架(套拱)导向架的作用是保证钻孔方向的正确,使其孔向不发生偏斜,要求自身要有足够的强度和刚度,可用型钢或混凝土制作而成。

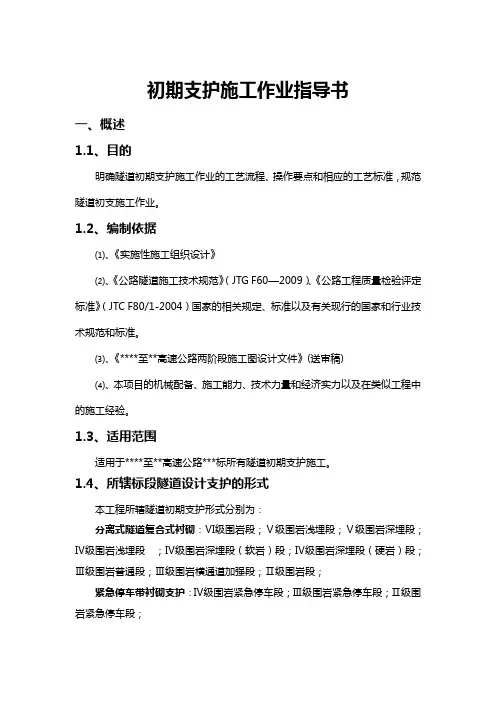

初期支护施工作业指导书一、概述1.1、目的明确隧道初期支护施工作业的工艺流程、操作要点和相应的工艺标准,规范隧道初支施工作业。
1.2、编制依据⑴、《实施性施工组织设计》⑵、《公路隧道施工技术规范》(JTG F60—2009)、《公路工程质量检验评定标准》(JTC F80/1-2004)国家的相关规定、标准以及有关现行的国家和行业技术规范和标准。
⑶、《****至**高速公路两阶段施工图设计文件》(送审稿)⑷、本项目的机械配备、施工能力、技术力量和经济实力以及在类似工程中的施工经验。
1.3、适用范围适用于****至**高速公路***标所有隧道初期支护施工。
1.4、所辖标段隧道设计支护的形式本工程所辖隧道初期支护形式分别为:分离式隧道复合式衬砌:Ⅵ级围岩段;Ⅴ级围岩浅埋段;Ⅴ级围岩深埋段;Ⅳ级围岩浅埋段;Ⅳ级围岩深埋段(软岩)段;Ⅳ级围岩深埋段(硬岩)段;Ⅲ级围岩普通段;Ⅲ级围岩横通道加强段;Ⅱ级围岩段;紧急停车带衬砌支护:Ⅳ级围岩紧急停车段;Ⅲ级围岩紧急停车段;Ⅱ级围岩紧急停车段;车行横通道衬砌支护:车行横通道Ⅳ级围岩普通段及加强段;车行横通道Ⅲ级围岩普通段及加强段;车行横通道Ⅱ级围岩普通段及加强段。
人行横通道衬砌支护:Ⅱ级围岩人行横通道加强段;Ⅱ级围岩人行横通道普通段;Ⅲ级围岩人行横通道普通段;Ⅲ级围岩人行横通道加强段;Ⅳ级围岩人行横通道普通段;Ⅳ级围岩人行横通道加强段;Ⅴ级围岩人行横通道普通段和加强段。
Ⅵ级围岩段(S6型):Φ42×3.5mm超前小导管,L=3.5m,外插角10~15度,环向间距35cm;R25中空注浆锚杆,L=4.0m,环向间距1.0m,纵向间距0.5m,呈梅花形布臵;Φ8钢筋网@20×20cm;I18钢拱架支撑,间距0.5m;C20喷射砼厚25cm; 防水板加土工布;C25钢筋砼二次衬砌厚50cm。
Ⅴ级围岩浅埋段(S5a型):Φ42×3.5mm超前小导管,L=3.5m,外插角10~15度,环向间距35cm;R25中空注浆锚杆,L=3.5m,环向间距1.0m,纵向间距0.75m,呈梅花形布臵;Φ8钢筋网@20×20cm;I18钢拱架支撑,间距0.75m;C20喷射砼厚25cm; 防水板加土工布;C25钢筋砼二次衬砌厚45cm。

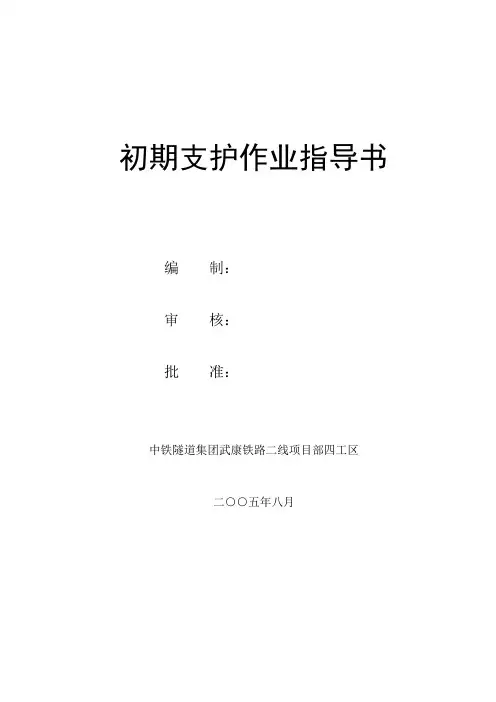

初期支护作业指导书编制:审核:批准:中铁隧道集团武康铁路二线项目部四工区二○○五年八月初期支护作业指导书一、材料1、原材料采用:水泥:应优先采用硅酸盐水泥和普通硅酸盐水泥,也可采用矿渣硅酸盐水泥。
必要时可采用特种水泥。
现场施工时根据设计要求选用。
速凝剂:应根据水泥品种、水灰比等,通过不同掺量的混凝土试验选择最佳掺量。
使用前应做速凝效果试验,要求初凝时间不应大于5min,终凝时间不应大于10min。
砂:采用坚硬耐久的中(粗)砂,细度模数大于2.5,含水率5—7%。
碎石:喷射混凝土中的石子粒径不宜大于16mm,喷射钢纤维混凝土中的石子粒径不宜大于10mm;骨料级配宜采用连续级配。
锚杆与网格钢筋严格按照设计要求采用材料。
2、各种材料必须经检验和试验合格后方可进场,使用前必须经监理工程师同意。
3、各种材料应按要求堆放、搬运并作好标识。
二、配合比:1、喷射砼标号严格按照设计要求,其配合比由试验室提供。
2、施工时要严格按配合比进行施工,所有骨料的偏差控制在允许范围以内。
3、喷射作业时如果发现喷射效果不佳,作业人员可向试验室提出建议,但不能擅自调整配合比。
二、喷射前的准备工作:1、喷射前应准备好足量的水泥、砂、石、速凝剂等材料,并按要求进行复检,保证各种材料的质量达到要求。
2、检查供风、供水、供电管线路的布置是否合理,是否安全。
检查管路是否有堵塞现象,接头是否安全可靠。
3、搅拌机、拌合运输车、喷射机等机械设备,使用前应进行调试并排除故障,严禁机械带病作业。
4、初喷前应先检查危石、浮碴和岩粉是否清除干净,石质好坏,有无渗水,超欠挖情况等,通过检查确定当班工作量和喷射作业时的安全施工措施。
5、喷射前应根据围岩及现场情况用高压风或水吹(冲)净岩面。
6、设置控制喷射混凝土厚度的标志。
二、喷射作业:1、程序:A、分区段、分片进行,沿隧道纵向分段以 1.5—2.5m为宜,每片面积,其长、宽以0.6—1.2m为宜。
B、采用“S”型由下而上进行喷射,纵向由工作面齐头向外进行。

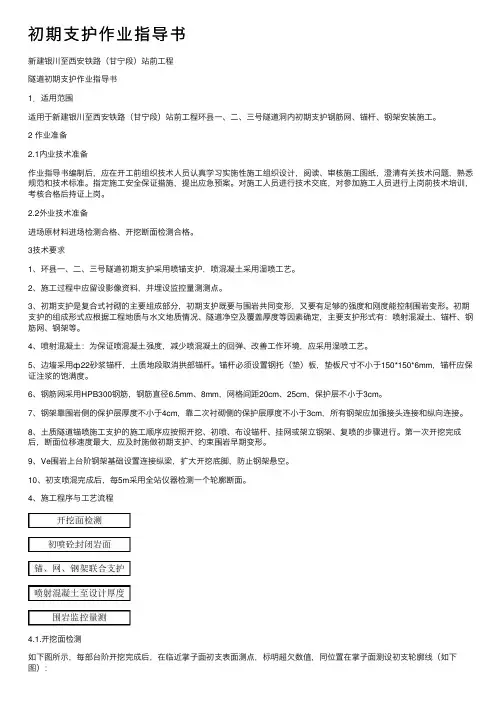

初期⽀护作业指导书新建银川⾄西安铁路(⽢宁段)站前⼯程隧道初期⽀护作业指导书1.适⽤范围适⽤于新建银川⾄西安铁路(⽢宁段)站前⼯程环县⼀、⼆、三号隧道洞内初期⽀护钢筋⽹、锚杆、钢架安装施⼯。
2 作业准备2.1内业技术准备作业指导书编制后,应在开⼯前组织技术⼈员认真学习实施性施⼯组织设计,阅读、审核施⼯图纸,澄清有关技术问题,熟悉规范和技术标准。
指定施⼯安全保证措施,提出应急预案。
对施⼯⼈员进⾏技术交底,对参加施⼯⼈员进⾏上岗前技术培训,考核合格后持证上岗。
2.2外业技术准备进场原材料进场检测合格、开挖断⾯检测合格。
3技术要求1、环县⼀、⼆、三号隧道初期⽀护采⽤喷锚⽀护,喷混凝⼟采⽤湿喷⼯艺。
2、施⼯过程中应留设影像资料,并埋设监控量测测点。
3、初期⽀护是复合式衬砌的主要组成部分,初期⽀护既要与围岩共同变形,⼜要有⾜够的强度和刚度能控制围岩变形。
初期⽀护的组成形式应根据⼯程地质与⽔⽂地质情况、隧道净空及覆盖厚度等因素确定,主要⽀护形式有:喷射混凝⼟、锚杆、钢筋⽹、钢架等。
4、喷射混凝⼟:为保证喷混凝⼟强度,减少喷混凝⼟的回弹、改善⼯作环境,应采⽤湿喷⼯艺。
5、边墙采⽤ф22砂浆锚杆,⼟质地段取消拱部锚杆。
锚杆必须设置钢托(垫)板,垫板尺⼨不⼩于150*150*6mm,锚杆应保证注浆的饱满度。
6、钢筋⽹采⽤HPB300钢筋,钢筋直径6.5mm、8mm,⽹格间距20cm、25cm,保护层不⼩于3cm。
7、钢架靠围岩侧的保护层厚度不⼩于4cm,靠⼆次衬砌侧的保护层厚度不⼩于3cm,所有钢架应加强接头连接和纵向连接。
8、⼟质隧道锚喷施⼯⽀护的施⼯顺序应按照开挖、初喷、布设锚杆、挂⽹或架⽴钢架、复喷的步骤进⾏。
第⼀次开挖完成后,断⾯位移速度最⼤,应及时施做初期⽀护、约束围岩早期变形。
9、Ve围岩上台阶钢架基础设置连接纵梁,扩⼤开挖底脚,防⽌钢架悬空。
10、初⽀喷混完成后,每5m采⽤全站仪器检测⼀个轮廓断⾯。
一、编制目的支护是隧道施工的特殊工序之一,为了保证隧道开挖施工和衬砌施工的安全,满足设计和施工规范的要求,编制此作业指导书。
二、使用范围隧道支护作业的各分项工序。
三、支护作业主要项目喷射砼、锚杆、钢筋网、钢架(格栅钢架、型钢钢架)、超前小导管等。
四、各项目操作要点一)、喷射砼喷射砼采用湿喷工艺,在喷射前要清除开挖面和待喷面的松动岩块及拱脚、墙脚处的岩屑等杂物,还应设置有控制喷层厚度的标志,对遇有滴水出水的地点应将水流引导疏干后方可进行喷射工作。
分层喷射砼时,后一层喷射应在前一层砼终凝后进行,一次喷射的厚度拱部不超过10公分,边墙不超过15公分,喷射作业紧跟开挖作业面时,砼终凝到下一循环爆破作业间隔不得小于3小时。
喷层平均厚度要大于设计厚度,表面平整度的允许偏差为10cm;喷层表面要密实、平整,无裂缝、脱落、漏喷、露筋、空鼓和渗漏水,锚杆头钢筋无外露。
喷层作业时,喷头距受喷面的距离宜为1.5~2.0m。
采用钢筋网喷射砼时要符合下列要求:1、钢筋网在初喷一层砼后进行挂设;2、钢筋网与锚杆和其他固定装置连接牢固;3、开始喷射时,要减小喷头至受喷面的距离,并调整喷射角度,钢筋保护层厚度不小于3公分;4、喷射中若有脱落的岩块或砼被钢筋网架住时,要及时清除后再喷射。
采用钢架喷射砼时要符合下列要求1、钢架与围岩间的间隙必须用喷射砼充填密实;2、喷射砼顺序应从上而下对称进行,先喷射钢架与围岩间的空隙,后喷射钢架与钢架间的砼;3、钢架要全部被砼覆盖,其保护层厚度的得小于4cm。
在有水地段进行喷射混凝土作业时要采用下列措施1、对渗漏水要先进行处理,当渗漏水范围大时,设树枝状排水导管后在进行喷射;当漏水严重时,设计泄水孔,边排水边喷射;2、喷射时,要先从远离渗漏水处开始,逐渐向渗漏出逼近,将散水集中,安设导管,使水引出,再向导管逼近喷射;3、改变混凝土配合比,增加水泥用量,先喷干混合料,待其与渗水混合后,再逐渐加水喷射。

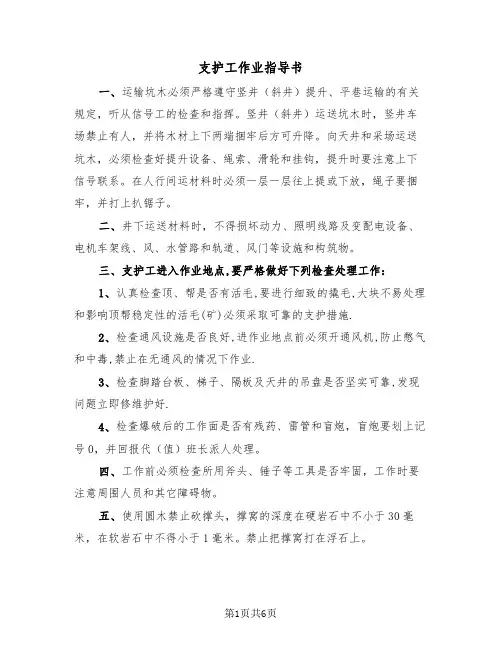

支护工作业指导书一、运输坑木必须严格遵守竖井(斜井)提升、平巷运输的有关规定,听从信号工的检查和指挥。
竖井(斜井)运送坑木时,竖井车场禁止有人,并将木材上下两端捆牢后方可升降。
向天井和采场运送坑木,必须检查好提升设备、绳索、滑轮和挂钩,提升时要注意上下信号联系。
在人行间运材料时必须一层一层往上提或下放,绳子要捆牢,并打上扒锯子。
二、井下运送材料时,不得损坏动力、照明线路及变配电设备、电机车架线、风、水管路和轨道、风门等设施和构筑物。
三、支护工进入作业地点,要严格做好下列检查处理工作:1、认真检查顶、帮是否有活毛,要进行细致的撬毛,大块不易处理和影响顶帮稳定性的活毛(矿)必须采取可靠的支护措施.2、检查通风设施是否良好,进作业地点前必须开通风机,防止憋气和中毒,禁止在无通风的情况下作业.3、检查脚踏台板、梯子、隔板及天井的吊盘是否坚实可靠,发现问题立即修维护好.4、检查爆破后的工作面是否有残药、雷管和盲炮,盲炮要划上记号0,并回报代(值)班长派人处理。
四、工作前必须检查所用斧头、锤子等工具是否牢固,工作时要注意周围人员和其它障碍物。
五、使用圆木禁止砍撑头,撑窝的深度在硬岩石中不小于30毫米,在软岩石中不得小于1毫米。
禁止把撑窝打在浮石上。
六、支护冒落取和老空区,必须详细检查顶板和帮的情况,采取可靠措施,制定计划,经安全管理部门检查,领导批准方可执行,在作业中必须有一名经验的老工人监护顶、帮和空区变化。
七、拆修天井、溜井时,必须由上而下进行,上口必须盖好,必要时并设专人看守,注意周围岩石安全情况,作业人员要佩带安全带,禁止多层作业。
八、拆修漏斗时,溜井漏斗要放净矿(毛),并清理好浮石,架好保护台,方准拆漏斗,矿房木漏斗维修要准守以下规定:1、要查清上部矿(毛)情况,要由有经验的老工人参加现场制定维修方案和安全措施。
2、修漏斗时,首先必须支撑好上部矿石,检查立柱和横梁是否牢固,发现问题必须加固。
3、拆漏斗时必须由里往外一个一个地拆除,并找好退路,禁止从中间或前进式作业。
初期支护作业指导书1.初期支护施工要求的一般规定1.1隧道初期支护必须紧跟隧道开挖作业面及时施作,同时应按设计要求进行监控量测的相关作业,对于不良地质地段的隧道,初期支护应及时封闭成环,确保施工安全。
1.2隧道初期支护应采取喷锚支护,根据围岩特点、断面大小和使用条件等选择喷射混凝土、锚杆、钢筋网和钢架等单一或组合的支护形式。
支护参数的选择,一般地段应符合设计要求;特殊岩土及不良地质段支护加强,应根据设计计算或工程类比法确定。
1.3隧道开挖后2小时,要进行初期支护的施做,且初期支护距掌子面不得超过2米,四级、五级围岩段初期支护距掌子面0.5米为宜。
2.初期支护支护施工的一般工序流程2.1开挖后初喷混凝土→系统支护施工(锚杆、钢筋网、钢架)→复喷混凝土至设计厚度。
2.2爆破通风后首先要清除危石,然后立即进行初喷混凝土封闭围岩,充分发挥围岩的自稳能力。
出砟结束后,再根据围岩级别施做锚杆、挂网、拱架及复喷混凝土。
2.3在富水断层破碎段,要做好排水工作,预防塌方的发生。
2.4喷射混凝土的平均厚度要大于设计厚度,最小厚度不得小于设计厚度的2/3。
3.锚杆的施做3.1锚杆类型有φ22mm砂浆锚杆、φ25mm中空注浆锚杆两种形式。
3.2φ22mm砂浆锚杆(1)钻孔采用YT-2842mm型风枪钻眼,孔眼方向垂直于岩面(部分地段孔位可根据地质情况做调整),锚杆钻孔前根据设计要求和围岩情况,定出孔位,作出标记。
钻孔完成后检查深度,用高压风进行清孔。
(2)注浆注浆材料使用标号为P.O42.5的水泥,粒径小于3mm的砂子、并过筛。
普通锚杆砂浆配合比为水泥:砂:水=1:(1-1.5):(0.45-0.5),具体根据试验确定。
用注浆机注浆,注浆前先用水泥稀浆湿润管路,然后将已调好的砂浆倒入储浆罐内,在孔中插入注浆管,注浆压力不大于0.5Mpa。
当注浆管距孔底5-10cm时开始注浆,并随浆液的注入缓缓拔出注浆管,直至砂浆注满孔口。

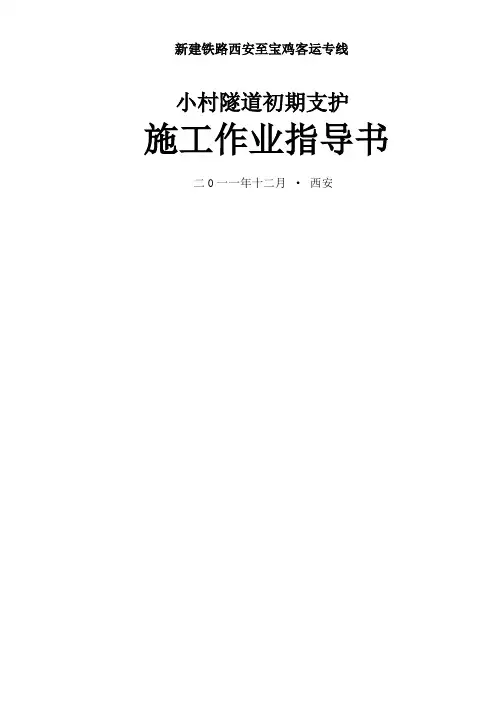

新建铁路西安至宝鸡客运专线小村隧道初期支护施工作业指导书二0一一年十二月·西安目录1适用范围 (2)2 设计概况及编制依据 (2)3 验收标准 (3)4 作业准备 (4)5技术要求 (4)6施工程序及工艺流程 (6)6。
1喷射混凝土 (6)6.2锚杆施工 (8)6。
3钢筋网施工 (9)6。
4钢架施工 (10)7 施工要求 (10)7.1喷射混凝土 (10)7.2锚杆 (11)7.3钢筋网 (11)7。
4钢架 (12)8劳动组织 (12)9材料要求 (13)10机械设备配置 (14)11质量控制及检验 (15)11。
1质量控制要点 (15)11.2质量检验标准 (15)12安全及环水保要求 (17)12。
1安全要求 (17)12.2环水保要求 (17)1适用范围适用于新建西安至宝鸡客运专线小村隧道(IV、V级围岩)的正洞及综合洞室的初期支护(包括喷射混凝土、锚杆、钢筋网、钢拱架)的施工.2 设计概况及编制依据2.1设计概况2.1.1 工程概况小村隧道,位于陕西省宝鸡市陈仓区,渭河南岸三级阶地,属秦岭山前黄土塬区;从310国道小村附近山坡进洞,下穿唐家塬,从马尾河右侧山坡出洞,隧道起讫里程DK627+747~DK628+650,全长903m,其中明挖52m,IV级围岩300m,V级围岩551m。
最小埋深为16。
0m最大埋深为46。
0m,为双线黄土浅埋隧道;隧道位于R-8000m圆曲线上,洞内纵坡为11‰和3‰的人字坡。
隧道主体结构采用曲墙带仰拱复合式衬砌,衬砌采用C35钢筋混凝土结构。
隧道初期支护由钢拱架,钢筋网、锚杆和喷射混凝土组成。
隧道进口采用台阶式洞门,设置有20m明洞,洞口段基础采用φ125cm 钻孔桩加固地层,并设置钢筋混凝土承台。
隧道出口采用斜切式洞门,设置有32m缓冲结构.洞口边仰坡采用拱形骨架护坡,拱形骨架的上缘设排水槽,在拱形骨架内植草绿化。
2。
1.2工程地质隧道通过地层为第四系上更新统风积黏质黄土及黏质黄土(古土壤),下部为第四系中更新统风积黏质黄土夹黏质黄土(古土壤),底部为中更新统冲积砂砂及圆砾土等。

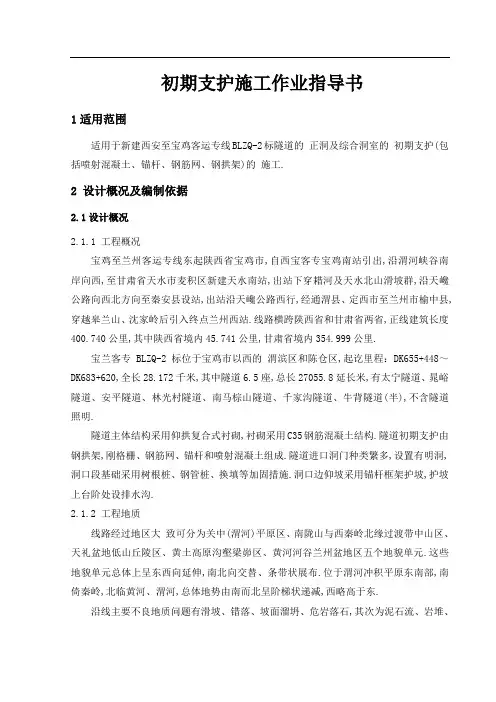

初期支护施工作业指导书1适用范围适用于新建西安至宝鸡客运专线BLZQ-2标隧道的正洞及综合洞室的初期支护(包括喷射混凝土、锚杆、钢筋网、钢拱架)的施工.2 设计概况及编制依据2.1设计概况2.1.1 工程概况宝鸡至兰州客运专线东起陕西省宝鸡市,自西宝客专宝鸡南站引出,沿渭河峡谷南岸向西,至甘肃省天水市麦积区新建天水南站,出站下穿耤河及天水北山滑坡群,沿天巉公路向西北方向至秦安县设站,出站沿天巉公路西行,经通渭县、定西市至兰州市榆中县,穿越皋兰山、沈家岭后引入终点兰州西站.线路横跨陕西省和甘肃省两省,正线建筑长度400.740公里,其中陕西省境内45.741公里,甘肃省境内354.999公里.宝兰客专BLZQ-2标位于宝鸡市以西的渭滨区和陈仓区,起讫里程:DK655+448~DK683+620,全长28.172千米,其中隧道6.5座,总长27055.8延长米,有太宁隧道、晁峪隧道、安平隧道、林光村隧道、南马棕山隧道、千家沟隧道、牛背隧道(半),不含隧道照明.隧道主体结构采用仰拱复合式衬砌,衬砌采用C35钢筋混凝土结构.隧道初期支护由钢拱架,刚格栅、钢筋网、锚杆和喷射混凝土组成.隧道进口洞门种类繁多,设置有明洞,洞口段基础采用树根桩、钢管桩、换填等加固措施.洞口边仰坡采用锚杆框架护坡,护坡上台阶处设排水沟.2.1.2 工程地质线路经过地区大致可分为关中(渭河)平原区、南陇山与西秦岭北缘过渡带中山区、天礼盆地低山丘陵区、黄土高原沟壑梁峁区、黄河河谷兰州盆地区五个地貌单元.这些地貌单元总体上呈东西向延伸,南北向交替、条带状展布.位于渭河冲积平原东南部,南倚秦岭,北临黄河、渭河,总体地势由南而北呈阶梯状递减,西略高于东.沿线主要不良地质问题有滑坡、错落、坡面溜坍、危岩落石,其次为泥石流、岩堆、人为坑洞等.2.1.3 水文地质沿线水系为黄河水系,沿线地表水可利用的主要河流有渭河及其支流清姜河,河流均常年有水.沿线地下水主要受大气降水、河水、人工灌溉地表水体垂直入渗及秦岭山区基岩裂隙水的侧向补给,地下水位较浅.2.1.4方案设计Ⅱ级围岩:1按双块式无砟轨道设计,内轨顶面至无砟轨道底面高度为51.5厘米.2混凝土等级:喷射混凝土:C25(24h强度不低于10米Pa);拱部及边墙:C30防水混凝土;底板:C35防水钢筋混凝土;踏步机底板找平层:C20混凝土;水沟与电缆槽槽身:C30钢筋混凝土;水沟及电缆槽盖板:C35钢筋混凝土.3拱墙初期支护喷射混凝土掺加合成纤维,掺量为0.9千克/米3.4拱墙分界以拱部144°划分.拱部锚杆采用φ25*7中空锚杆,长2.5米,锚杆尾端均应配垫板、螺母.5预留变形量为5厘米,施工时应通过反馈的监控量测信息及时调整预留变形量和支护参数,以确保施工安全.Ⅲ级围岩:1按双块式无砟轨道设计,内轨顶面至无砟轨道底面高度为51.5厘米.2混凝土等级:喷射混凝土:C25(24h强度不低于10米Pa);拱部、边墙及仰拱:C30防水钢筋混凝土;仰拱填充与踏步C20混凝土;水沟与电缆槽槽身:C30混凝土;水沟及电缆槽盖板:C35钢筋混凝土.3拱墙初期支护喷射混凝土掺加合成纤维,掺量为0.9千克/米3,拱墙初期支护设置φ6.5钢筋网,网格间距为25厘米×25厘米.4拱墙分界以拱部144°划分.拱部锚杆采用φ25*7中空锚杆,边墙采用φ22砂浆锚杆,长3米.锚杆尾端均应配垫板、螺母.5预留变形量为8厘米,施工时应通过反馈的监控量测信息及时调整预留变形量和支护参数,以确保施工安全.IV级围岩:1按双块式无砟轨道设计,内轨顶面至无砟轨道底面高度为51.5厘米.2混凝土等级:喷射混凝土:C25(24h强度不低于10米Pa);拱墙及仰拱:C35防水钢筋混凝土;仰拱填充与踏步C20混凝土;水沟与电缆槽槽身:C30混凝土;水沟及电缆槽盖板:C35钢筋混凝土.3拱墙初期支护喷射混凝土掺加合成纤维,掺量为0.9千克/米3,拱墙初期支护设置φ6.5钢筋网,网格间距为20厘米×20厘米.4拱墙分界以拱部144°划分.拱部锚杆采用φ25*7中空锚杆,边墙采用φ22砂浆锚杆,长3.5米.锚杆尾端均应配垫板、螺母.5预留变形量为10厘米,施工时应通过反馈的监控量测信息及时调整预留变形量和支护参数,以确保施工安全.V级围岩:1按双块式无砟轨道设计,内轨顶面至无砟轨道底面高度为51.5厘米.2混凝土等级:喷射混凝土:C25(24h强度不低于10米Pa;拱墙及仰拱:C35防水钢筋混凝土;仰拱填充与踏步C20混凝土;水沟与电缆槽槽身:C30混凝土;水沟及电缆槽盖板:C35钢筋混凝土.3拱墙初期支护喷射混凝土掺加合成纤维,掺量为0.9千克/米3,拱墙初期支护设置ø8钢筋网,网格间距为20厘米×20厘米.4拱墙分界以拱部144°划分.拱部锚杆采用φ25*7中空锚杆,边墙采用φ22砂浆锚杆,长4米.锚杆尾端均应配垫板、螺母.5预留变形量为15厘米,施工时应通过反馈的监控量测信息及时调整预留变形量和支护参数,以确保施工安全.2.2 编制依据2.2.1《高速铁路隧道工程施工技术指南》铁建设[2010]241号2.2.2《高速铁路隧道工程施工质量验收标准》(TB 10753-2010)2.2.3《宝兰客专铁路工程设计图》;2.2.4《铁路隧道工程施工安全技术规程》(TB10304-2009 )2.2.5《铁路混凝土工程施工技术指南》铁建设[2010]241号2.2.6《铁路混凝土工程施工质量验收标准》(TB 10424-2010)2.2.7《钢筋混凝土用钢》(GB1499)3 验收标准3.1 喷射混凝土采用普通硅酸盐水泥,必要时可采用特殊水泥.3.2 喷射混凝土必须采用强制式搅拌机搅拌,其搅拌时间不得少于1.5米in.纤维喷射混凝土搅拌时间要通过现场搅拌试验确定.3.3 喷射混凝土必须采用湿喷工艺,特殊地质条件下工艺方法应符合设计要求.3.4 喷射混凝土回弹料严禁重复使用.3.5 喷射混凝土施工应分段作业.3.6 开挖后必须及时初喷混凝土,混凝土终凝到下一循环爆破作业时间不得小于3h.3.7 喷射混凝土原材料和外加剂必须满足相关设计及规范规定.3.8 喷射混凝土配合比设计应根据原材料性能、混凝土的技术条件和设计要求通过试验选定,水胶比不大于0.5,水泥用量不小于400千克/米3.3.9 混凝土的早期强度必须符合设计要求,C25喷射混凝土24h强度不得小于10米Pa.3.10喷射混凝土强度必须符合设计要求.喷射混凝土厚度的检查点数90%及以上应大于设计厚度 ,同时最小厚度不小于设计厚度 2/3.3.11喷射混凝土终凝2h后,应按施工技术方案及时采取有效措施进行养护,养护时间不少于14d.3.12喷射混凝土冬期施工时,作业区的气温和混合料进入喷射机的温度均不应低于5°C.3.13喷射混凝土表面应密实、平整,无裂缝、脱落、漏喷、露筋、空鼓和渗漏水,锚杆头钢筋无外露.3.14钢筋进场时,必须对其质量指标进行全面检查并按批抽取试件做屈服强度、抗拉强度、伸长率和冷弯试验,《钢筋混凝土用钢》(GB1499)的规定和设计要求.3.15半成品、成品锚杆的类型、规格、性能等应符合设计要求.3.16锚杆安装的数量应符合设计要求.3.17砂浆的强度等级、配合比应符合设计要求.3.18系统锚杆应在喷射混凝土完成后施工,安装时必须设置垫板,垫板与基面密贴. 3.19钢筋网所使用的钢筋的品种、规格等应符合设计要求.3.20钢筋网的安装位置应符合设计要求,并与锚杆或其他固定装置联结牢固.钢筋网的混凝土保护层厚度不得小于2厘米.3.21钢筋网应在岩面喷射一层混凝土后再铺挂,底层喷射混凝土的厚度不得小于4厘米,钢筋网搭接长度应为1~2个网孔,允许偏差为±50米米.3.22制作钢架所用型钢进场检验必须按批抽取试件作力学性能(屈服强度、抗拉强度和伸长率)工艺性能(冷弯)试验,其质量必须符合验标和设计要求.3.23型钢钢架的弯制应符合设计要求.钢架的结构尺寸应符合设计要求.3.24钢架安装不得侵入二次衬砌断面,底部不得有虚碴,相邻钢架及各节钢架间的连接应符合设计要求.3.25沿钢架外缘每隔2米应用钢楔或混凝土预制块与初喷层顶紧,钢架与初喷层间的间隙应采用喷射混凝土喷填密实.4 作业准备4.1技术准备4.1.1施工调查,对作业现场有无异常状况加以掌握,已开挖断地表有无集中灌溉或开挖现象进行登记用于指导施工.4.1.2岗前培训组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准.对参加施工人员进行上岗前技术培训,考核合格后持证上岗.对施工及操作人员进行岗前培训.4.1.3技术交底施工前必须进行技术交底,实行三级交底制度 .4.1.4制定安全保证措施,编制针对突发状况及紧急情况下的应急预案.4.1.5监控量测结果分析对将要进行二衬的段落进行监控量测数据结果分析,消除可能产生的不利因素.利用分析结果指导施工.4.1.6对各工序进行检查和复核(中线、高程、断面尺寸、净空等).4.2原材料试验和喷射混凝土配合比的选定.4.3钢筋加工厂的建设,成品、半成品的检查、验收.4.4机具设备、风、水、电管线就位准备好验收.4.5 喷射混凝土拌合站设备、混凝土运输设备的检查验收.5技术要求5.1初期支护应在开挖后及时施作,以控制围岩变形,防止坍塌.5.2锚喷支护施工中,应做好锚喷支护施工记录,并检查喷射混凝土强度、厚度、平整度及锚杆抗拔力5.3喷混凝土应与岩面、钢架、钢筋网密贴,不得留有空洞和间隙,初期支护与围岩应成为整体的支护体系.5.4 喷混凝土必须满足设计的初期强度、长期强度、厚度及其与围岩面粘结力要求.5.5喷混凝土配合比应满足设计强度好喷射工艺的要求,并通过试喷确定.湿喷混凝土水胶比不大于0.5,水泥(胶凝材料)用量不小于400千克/米3 .5.6 后一层混凝土应在前一层混凝土终凝后进行.若终凝1h后再喷射,应先用风水清洗基面.5.7 在喷边墙下部及仰拱前,需将上部断面喷射时的回弹物清理干净,防止将回弹物卷入下部喷层中降低支护能力.5.8 钢纤维在拌合物中应分散均匀,不产生结团.宜采用将钢纤维、水泥、粗细骨料先干拌后加水湿拌的方法,干拌时间不得少于1.5米in.5.9 锚杆应安装垫板,在砂浆体的强度达到10米pa后,垫板应用螺帽上紧并与喷层面紧贴,未接触部位必须楔紧.5.10 锚杆安设后不得随意敲打,填充砂浆终凝前其端部不得悬挂重物.5.11 钢筋网应在初喷混凝土后铺挂,使其与喷射混凝土形成一体.5.12 钢筋网搭接长度应为1-2个网格,应与锚杆或其他固定装置连接牢固.5.13 钢筋网保护层不得小于2厘米.5.14 初期支护钢架应工厂化制造,出厂前必须进行检验,钢架加工应符合下列要求:5.14.1 型钢钢架宜采用冷弯成型.5.14.2 钢架应按设计分节,并进行试拼和编号.钢架应尽量减少接头个数.5.14.3 钢架加工的焊接不得有假焊,焊缝表面不得有裂纹、焊瘤等缺陷.5.15 钢架安装应符合下列要求:5.15.1 钢架应在初喷混凝土后及时架设.5.15.2 钢架安装前应清除虚渣及杂物.5.15.3 安装时各节钢架连接板间应以螺栓连接牢固、密贴,沿钢架外缘每隔2米应用钢楔或混凝土预制块与初喷混凝土楔紧.5.15.4钢架应与缩脚锚杆焊接牢固;钢架背后空隙应用喷射混凝土充填密实.5.16隧道初期支护喷射混凝土设计参数(1)Ⅱ级围岩拱部初期支护喷射混凝土厚度为5厘米;(2)Ⅲ级围岩:Ⅲa型初期支护拱墙喷射混凝土厚度为12厘米;Ⅲb型初期支护边墙喷射混凝土厚度为12厘米,拱部为23厘米;(3)Ⅳ级围岩:Ⅳa型初期支护拱墙及仰拱喷射混凝土厚度分别为25厘米和10厘米;Ⅳb型初期支护拱墙及仰拱喷射混凝土厚度分别为25厘米和10厘米;Ⅳc型初期支护拱墙及仰拱喷射混凝土厚度分别为25厘米和15厘米;Ⅳf型初期支护拱墙及仰拱喷射混凝土厚度分别为25厘米;(4)Ⅴ级围岩:Ⅴa型初期支护拱墙及仰拱喷射混凝土厚度分别为28厘米;Ⅴb型初期支护拱墙及仰拱喷射混凝土厚度分别为28厘米;Ⅴc型初期支护拱墙及仰拱喷射混凝土厚度分别为30厘米;Ⅴe型初期支护拱墙及仰拱喷射混凝土厚度分别为35厘米.5.17本线隧道边墙采用φ22砂浆锚杆、拱部采用φ25中空注浆锚杆,锚杆均设置垫板.锚杆呈梅花型布置,Ⅲ级围岩锚杆间距(环*纵)为:1.2*1.5米,长度为3米,IV级围岩锚杆间距(环*纵)为:1.2*1.2米,长度为3.5米,V级围岩锚杆间距(环*纵)为:1.2*1.0米,长度为4米.5.18钢筋网片设计参数(1)Ⅱ级围岩不设钢筋网;(2)Ⅲa型初期支护拱部设置φ6.5米米钢筋网,间距25厘米×25厘米;Ⅲb型初期支护拱部180°范围设置φ6.5米米钢筋网,间距25厘米×25厘米;(3)Ⅳa、Ⅳb、Ⅳc型初期支护拱部及边墙设置φ6.5米米钢筋网,间距20厘米×20厘米;(4)Ⅳf、Ⅴa、Ⅴb、Ⅴc、Ⅴe型初期支护拱部及边墙设置φ8米米钢筋网,间距20厘米×20厘米.5.19 钢架设计参数(1)Ⅲb级围岩拱部180°设置14厘米高格栅钢架,间距1榀/1.5米.(2)Ⅳ级围岩拱部设置I18型钢钢架,间距1榀/1米.(3)Ⅴa级围岩拱部设I20a型钢钢架,间距1榀/0.8米;Ⅴb级围岩拱部设I20b型钢钢架,间距1榀/0.6米;Ⅴc级围岩拱部设I22a型钢钢架,间距1榀/0.6米;6施工程序及工艺流程6.1初期支护工艺流程6.1.1 初期支护工艺流程图如下:图6.1.3 中空锚杆施工工艺流程图图6.1.4 砂浆锚杆施工工艺流程图图6.1.5 挂网工艺流程图下一循环 不合格图6.1.6 型钢钢架施工工艺流程图6.2喷射混凝土施工要求6.2.1 施工准备(1)喷射前应对受喷岩面进行处理,检查开挖断面净空尺寸,危石、浮渣和岩粉是否清除干净.一般岩面可用高压水冲洗受喷岩面的浮尘、岩屑,当岩面遇水容易潮解、泥化时,宜采用高压风吹净岩面.若为泥、砂质岩面时应挂设细钢筋网(网格宜不大于20×20米米、线径宜小于3米米),用环向钢筋和锚钉或钢架固定,使其密贴受喷面,以提高喷射混凝土的附着力.喷射混凝土前,宜先喷一层水泥砂浆,待终凝后再喷射混凝土.(2)设置控制喷射混凝土厚度的标志,一般采用埋设钢筋头做标志,亦可在喷射时插入长度比设计厚度大 5厘米的铁丝,每1~2米设一根,作为施工控制用.(3)检查机具设备和风、水、电等管线路,机械湿喷浆手或湿喷机就位,并试运转.(4)保证作业区具有良好通风及照明条件,喷射作业的环境温度不得低于5℃.(5)若喷面的小股水或裂隙渗漏水宜采用岩面注浆或导管引排后再喷射混凝土.大面积潮湿的岩面宜采用粘结性强的混凝土,可通过添加外加剂、掺合料改善混凝土性能.大股涌水宜采用注浆堵水后再喷射混凝土.6.2.2 喷射混凝土设计隧道初期支护喷射砼标号为C25喷混凝土,喷射混凝土配合比的设计应满足:强度符合设计要求、不发生管路堵塞、能向上喷至设计厚度的要求.6.2.3 施工工艺6.2.3.1混凝土搅拌和运输(1)湿喷混凝土搅拌采取全自动计量强制式搅拌机,施工配料应严格按配合比进行操作,速凝剂在喷射机喂料时加入.(2)钢纤维混凝土的搅拌工艺应确保钢纤维在拌合物中分散均匀,不产生结团,宜优先采用将钢纤维、水泥、粗细骨料先干拌后加水湿拌的方法,且干拌时间不得少于1.5米in,或采用先投放水泥、粗细骨料和水,在拌合过程中分散加入钢纤维的方法.搅拌时间应通过现场搅拌试验确定,并应较普通混凝土规定的搅拌时间延长1~2米in,采用先干拌后加水的搅拌方式时,干拌时间不宜小于1.5米in,搅拌时间不宜小于3米in.(3)掺有合成纤维混凝土的搅拌时间宜为4~5米in.搅拌完成后随机取样,如纤维已均匀分散成单丝,则混凝土可投入使用,若仍有成束纤维,则至少延长搅拌时间30s才可使用.(4)运输采用混凝土运输罐车,随运随拌.喷射混凝土时,多台运输车应交替运料,以满足湿喷混凝土的供应.在运输过程中,要防止混凝土离析、水泥浆流失、坍落度变化以及产生初凝等现象.6.2.3.2 喷射作业(1)喷射操作程序应为:打开速凝剂辅助风→缓慢打开主风阀→启动速凝剂计量泵、主电机、振动器→向料斗加混凝土.(2)喷射混凝土作业应采用分段、分片、分层依次进行,喷射顺序应自下而上,分段长度不宜大于6米.喷射时先将低洼处大致喷平,再自下而上顺序分层、往复喷射.喷射混凝土分段施工时,上次喷混凝土应预留斜面,斜面宽度为200~300米米,斜面上需用压力水冲洗润湿后再行喷射混凝土.分片喷射要自下而上进行并先喷钢架与壁面间混凝土,再喷两钢架之间混凝土.边墙喷混凝土应从墙脚开始向上喷射,使回弹不致裹入最后喷层.分层喷射时,一次喷射混凝土厚度不小于40米米,后一层喷射应在前一层混凝土终凝后进行,若终凝1h后再进行喷射时,应先用风水清洗喷层表面.复喷是边墙一次喷射混凝土厚度控制在70~150米米,拱部控制在50~100米米,并保持喷层厚度均匀.顶部喷射混凝土时,为避免产生坠落现象,两次间隔时间宜为2~4h.(3)喷射速度要适当,以利于混凝土的压实.风压过大 ,喷射速度增大 ,回弹增加;风压过小 ,喷射速度过小 ,压实力小 ,影响喷混凝土强度 .因此在开机后要注意观察风压,起始风压达到0.5米Pa后,才能开始操作,并据喷嘴出料情况调整风压.一般工作风压:边墙0.3~0.5米Pa,拱部0.4~0.65米Pa.(4)喷射时使喷嘴与受喷面间保持适当距离,喷射角度尽可能接近90°,以使获得最大压实和最小回弹.喷嘴与受喷面间距宜为0.6~1.8米;喷嘴应连续、缓慢作横向环行移动,一圈压半圈,喷射手所画的环形圈,横向40~60厘米,高15~20厘米;若受喷面被钢架、钢筋网覆盖时,可将喷嘴稍加偏斜,但不宜小于70°.如果喷嘴与受喷面的角度太小 ,会形成混凝土物料在受喷面上的滚动,产生出凹凸不平的波形喷面,增加回弹量,影响喷混凝土的质量.(5)回弹率应予以控制,拱部不超过25%,边强不超过15%,应尽量采用经过验证的新技术,减少回弹率,回弹物不得重新用作喷射混凝土材料.6.2.3.3养护喷射混凝土终凝2小时后,应进行养护.采用喷雾养护,养护时间不小于14d.当气温低于+5℃时,不得洒水养护.6.3 锚杆施工6.3.1 锚杆施工前的准备1检查锚杆类型,规格,质量及其性能是否与设计相符.2根据锚杆类型,规格及围岩情况准备钻孔机具.6.3.2 锚杆钻孔隧道采用煤电钻成孔.煤电钻施工既可解决土质隧道遇水软化围岩的问题,又可解决在土质隧道施工中采用常规的冲击钻不易排碴、成孔困难的难题,可以提高在黄土隧道的成孔速度和安全性.锚杆钻孔前按照设计间距布孔;钻孔方向尽可能垂直结构面或初喷砼表面;锚杆孔比杆径大 15㎜,深度误差不得大于±50米米;成孔后采用高压风清孔.6.3.3 砂浆锚杆注浆及安装锚杆注浆安装前须先做好材料、机具、脚手平台和场地准备工作,原材料检验合格.砂浆锚杆作业程序是:先注浆,后放锚杆.具体操作是:先将水注入牛角泵内,并倒入少量砂浆,初压水和稀浆湿润管路,然后再将已调好的砂浆倒入泵内.将注浆管插至锚杆眼底,将泵盖压紧密封,一切就绪后,慢慢打开阀门开始注浆.在气压推动下,将砂浆不断压入眼底,注浆管跟着缓缓退出眼孔,并始终保持注浆管口埋在砂浆内,以免浆中出现空洞,将注浆管全部抽出后,立即把锚杆插入眼孔,然后用木楔堵塞眼口,防止砂浆流失.锚杆孔中必须注满砂浆,发现不满须拨出锚杆重新注浆.注浆管不准对人放置,以防止高压喷出物射击伤人.砂浆应随用随拌,在初凝前全部用完,使用掺速凝剂砂浆时,一次拌制砂浆数量不应多于3个孔,以免时间过长,使砂浆在泵、管中凝结.锚杆注浆完成后,应及时清洗,整理注浆用具,除掉砂浆凝聚物,为下次使用创造好条件.6.3.4中空注浆锚杆安装(1)安装前,应检查锚杆体钻头的水孔是否畅通,若有异物堵塞,应及时清理.(2)锚杆体装入设计深度后,应用水和空气洗孔,直至孔口反水或返气.(3)注浆材料宜采用纯水泥浆或1:1水泥砂浆,水灰比宜为0.4~0.5.采用水泥砂浆时砂子粒径不应大于1.0米米.(4)注浆料应由杆体中孔灌入,上仰孔应设置止浆塞和排气孔.6.4 钢筋网制作(1)钢筋调直、切割将检验合格符合设计要求的钢筋运至加工场集中加工,先用钢筋调直机把钢筋调直,再按照设计要求的钢筋网片尺寸切割成段.(2)钢筋除锈钢筋焊接前要先将钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均清除干净;加工完毕后的钢筋网片应平整,钢筋表面无削弱钢筋截面的伤痕.(3)钢筋网片加工钢筋网片在钢筋加工场内集中加工.用钢筋调直机把钢筋调直,截成钢筋条,钢筋网片尺寸根据拱架间距和网片之间搭接长度综合考虑确定.隧道初期支护钢筋网采用Φ8、Φ6.5钢筋,网格尺寸为20厘米×20厘米~25厘米×25厘米.(4)成品的存放制作成型的钢筋网片必须轻抬轻放,避免摔地产生变形.钢筋网片成品应远离加工场地,堆放在指定的成品堆放场地上.存放和运输过程中要避免潮湿的环境,防止锈蚀、污染和变形.(5)挂网按图纸标定的位置挂设加工好的钢筋网片,钢筋网片随初喷面的起伏铺设,绑扎固定于先期施工的系统锚杆之上,再把钢筋网片焊接在一起,网片搭接长度为1~2个网格.6.5钢架施工6.5.1 钢架加工(1)型钢钢架加工:加工场地用砼硬化,精确抹平,按设计放出加工大样.钢架弯制结合隧道开挖方法采用型钢弯制机按照隧道断面曲率分节进行弯制,弯制完成后,先在加工场地上进行试拼.各节钢架拼装,要求尺寸准确,弧形圆顺,要求沿隧道周边轮廓误差为±3厘米;型钢钢架平放时,平面翘曲偏差应为2厘米.(2)格栅钢架加工格栅钢架在现场设计的工作台上加工.工作台为δ=20米米的钢板制成,其上根据不同断面的钢架主筋轮廓放样成钢筋弯曲模型.钢架的焊接在胎模内焊接,控制变形.按设计加工好各单元格栅钢架后,组织试拼,检查钢架尺寸及轮廓是否合格.加工允许误差:沿隧道周边轮廓误差为±3厘米,平面翘曲允许偏差为2厘米,接头连接要求同类之间可以互换.格栅钢架各单元必须明确标准类型和单元号,并分单元堆放于地面干燥的防雨蓬内.6.5.2 钢架安装钢架安装在掌子面开挖初喷完成后立即进行.根据测设的位置,各节钢架在掌子面以螺栓连接,连接板应密贴.为保证各节钢架在全环封闭之前置于稳固的地基上,安装前应清除各节钢架底脚下的虚碴及杂物.同时每侧安设2根锁脚锚管将其锁定,底部开挖完成后,底部初期支护及时跟进,将钢架全环封闭.Ⅴ级围岩需在拱部钢架基脚处设槽钢以增加基底承载力.为保证钢架位置安设准确,隧道开挖时在钢架的各连接处预留连接板凹槽.初喷砼时,在凹槽处打入木楔,为架设钢架留出连接板(和槽钢)位置.钢架按设计位置安设,在安设过程中当钢架和初喷层之间有较大间隙应每隔2米用砼预制块楔紧,钢架背后用喷砼填充密实.钢架纵向连接采用Φ22钢筋,环向间距1米.钢架落底接长在单边交错进行,每次单边接长钢架1~2排.在软弱地层可同时落底接长和仰拱相连并及时喷射砼.接长钢架和上部钢架通过垫板用螺栓牢固准确连接.架立钢架后应尽快进行喷砼作业,以使钢架与喷砼共同受力.喷射砼分层进行,先从拱脚或墙角处由下向上喷射,防止上层喷射料虚掩拱脚(墙角)不密实,造成强度不够,拱脚(墙角)失稳.7 施工要求7.1 喷射混凝土7.1.1喷射混凝土原材料先检验合格后才能使用,速凝剂应妥善保管,防止变质.严格控制拌合物的水灰比,经常检查速凝剂注入环的工作状况.喷射混凝土的坍落度宜控制在8~13厘米,过大混凝土会流淌,过小容易出现堵管现象.喷射过程中应及时检查混凝土的回弹率和实际配合比.喷射混凝土的回弹率:侧壁不应大于15%,拱部不应大于25%.7.1.2必须在隧道开挖后及时进行施作.喷射混凝土严禁选用具有潜在碱活性骨料.喷混凝土厚度应预埋厚度控制标志,严格控制喷射砼的厚度 .7.1.3喷射前应仔细检查喷射面,如有松动土块应及时处理.喷射机应布置在安全地带,并尽量靠近喷射部位,便于掌机人员与喷射手联系,随时调整工作风压.7.1.4喷射完成后应检查喷射混凝土与岩面粘结情况,可用锤敲击检查.同时测量其平整。
苏家坪隧道支护作业指导书班级:铁工3102组别:第一组日期:2011、11、25初期支护施工作业指导书一、喷射混凝土1集料要求粗集料:粒径不大于15mm。
细集料:中砂或粗砂,细度模数大于2.5,含水率45%~55%。
2喷砼方法隧道喷射采用湿喷法。
喷浆料由自动计量拌合站生产,混凝土搅拌车运输,湿喷机喷浆。
3主要作业方法(1)、隧道开挖后应立即对岩面喷射混凝土,以防岩体发生松弛。
(2)、喷射混凝土前应设置控制喷砼厚度的标志。
(3)、施工机具布置在无危石的安全地带。
(4)、喷射前处理危石,检查开挖断面净空尺寸。
在不良地质地段,设专人随时观察围岩变化情况,当受喷面有涌水、淋水、集中出水点时,先进行引排水处理。
(5)、用高压水冲洗受喷面,当受喷面遇水易泥化时,用高压风吹净岩面。
(7)、在喷射混凝土达到初凝后方能喷射下一层。
首次喷射混凝土厚度应不小于50mm。
(8)、喷射作业分段、分片、分层,由下而上顺序进行,有较大凹洼处,先喷射填平。
(9)、喷嘴与受喷面保持垂直,距受喷面0.6~1.0m。
(10)、掌握好风压与水压,减少回弹和粉尘,喷射压力0.15~0.2MPa,水压力0.3~0.4MPa。
(11)、在已有混凝土面上进行喷射时,应清除剥离部分,以保证新老混凝土之间具有良好的粘结强度。
(12)、新喷射的混凝土应按规定洒水养护。
(13)、喷射混凝土的回弹物不得重复利用,所有的回弹混凝土应从工作面清除。
4.施工要点上导坑直先墙后,下导坑宜先拱后墙应分层喷射,分层厚度以5CM左右为直。
二、锚杆施作1概述隧道的锚杆类型有自进式锚杆和注浆锚杆两种类型。
2施工方法用风钻钻孔,注浆泵注浆。
当锚杆孔成孔后,注浆泵往孔内注入早强水泥砂浆(或砂浆),然后再插锚杆,水泥砂浆终凝后安设孔口垫板。
3施工作业方法①开挖初喷后尽快安设锚杆,然后复喷。
②锚杆原材料规格、长度、直径符合设计要求,锚杆杆体除油。
锚杆孔位、孔深及布置形式符合设计要求,锚杆用的水泥砂浆,其强度应不低于设计值。
×××标段隧道工程隧道初期支护作业指导书1、适用范围本作业指导书适用于×××标段×××段范围内隧道及×××隧道初期支护施工。
2、作业准备2.1内业技术准备作业指导书编制后,在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。
制定施工安全保证措施,提出应急预案。
对施工人员进行技术交底,对参加施工人员进行上岗前的技术培训,考试合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。
施工所需电力线路架设已完成,满足机械所需电力供应,并配备适合备用的柴油机。
各类材料进场,检验,抽检均符合规范要求。
3、技术要求3.1隧道开挖必须及时支护,以保证施工安全。
3.2所有原材料必须符合设计要求及国家、铁道部现行的有关标准。
3.3喷锚支护施工中,应做好下列工作:①喷锚支护施工记录②喷混凝土的强度、厚度、平整度等项检查和试验报告③监控量测记录④地质素描资料3.4对软弱围岩施工要采用多种加固措施提高围岩的自承载力。
4、施工程序与工艺流程4.1施工程序为:施工准备→超前支护→初喷砼封闭岩面→锚、网、钢拱架联合支护→喷射砼至设计厚度→围岩量测。
4.2工艺流程见下图。
五、施工要求5.1施工准备施工前对需施作的喷射砼标号应进行核实,喷砼厚度,原材料的技术条件应符合设计要求。
5.2施工工艺5.2.1超前小导管超前小导管规格符合设计要求,布置在隧道拱部135o范围。
每环搭接长度不小于1.0m。
超前小导管施工工艺流程见图。
(1)钻孔的控制先用红油漆标出小导管的孔位,钻孔时必须确保10~15度的外插角,以确保小导管管体不侵入隧道净空断面。
采用简易台车风动凿岩机钻孔,钻头采用梅花形钻头,钻头直径应比导管直径大2cm,钻孔钻进要避免钻杆摆动,保证孔位顺直。
初期支护施工作业指导书文件编号:FCCT/OM-WYS.002受控状态:编制:审核:批准:发放编号:2006年2月22日初期支护施工作业指导书一、目的:在隧道开挖工程中,为了防止因遇到软弱岩层、围岩破碎、渗水严重等因素造成洞身局部失稳或大面积坍塌,及时对洞身进行施工支护以确保施工安全和正常的施工进度。
二、适用范围:适用于隧道全断面法及上下台阶法。
三、施工原则施工应遵循“短进尺、强支护、快封闭、勤观测”的原则施工,稳打稳扎,保证洞身的稳定和确保施工安全。
四、相关要求1、在遇到不稳定围岩,立即停止开挖,技术人员确定支护方案,施工人员按照已确定的支护方案及时进行施工。
2、在施工支护后,当砼的强度达到80%时,然后进行隧道开挖,隧道开挖采用短进尺、弱爆破进行施工。
五、初期支护1、支护参数衬砌类型采用复合衬砌,初期支护起着重要的作用,每种围岩隧道具体支护参数如下:复合衬砌支护类型表施工支护作为稳定围岩、确保施工安全的必要措施,必须在开挖后立即进行。
支护作业视围岩稳定程度,依据设计文件,采用不同的支护参数。
Ⅴ级围岩喷锚施工支护紧跟开挖实施,拱部设φ25中空注浆锚杆,长4.0m,边墙设砂浆锚杆长4.0m,纵向间距0.8m,环向间距1.0m,拱墙部挂钢筋网(φ8),间距20×20cm,喷C20早强速凝砼28cm厚,并加设型钢钢架1榀/0.8m。
Ⅲ级围岩采用喷锚施工支护,拱部设φ25中空注浆锚杆,长3.0m,边墙设砂浆锚杆长3.0m,纵向间距1.0m,环向间距1.2m,拱墙部挂钢筋网(φ8),间距20×20cm,喷C20早强速凝砼15cm厚。
Ⅱ级围岩采用素喷施工支护,素喷C20早强砼封闭开挖轮廓,喷射砼厚8cm。
根据围岩情况和地质构造局部可设法向锚杆和挂网。
对于隧道内其它地段,结合现场地质情况,在施工过程中,如出现不良地质地段会同设计、监理共同制定超前支护方案,稳妥掘进,确保安全。
2、初期支护(1)、喷射混凝土:喷射混凝土有C25素喷混凝土、C25网喷混凝土、C25聚酯纤维喷混凝土三种类型。
初期支护及超前支护作业指导书一、初期支护根据葫芦岭隧道地质情况,采用不同的初期支护形式。
Ⅲ级围岩拱部180°范围内布置中空注浆锚杆,墙部布置砂浆锚杆,挂钢筋网喷射混凝土联合支护;Ⅳ级围岩打设超前小导管,拱部180°范围内布置中空注浆锚杆,墙部布置砂浆锚杆,按设计要求架设隔栅钢架,挂钢筋网喷射混凝土联合支护;Ⅴ级围岩地段打设超前小导管或双层小导管,拱部180°范围内布置组合式中空注浆锚杆,墙部布置砂浆锚杆,每隔0.6m集中架设型钢钢架,挂双层钢筋网喷射微纤维混凝土联合支护。
1喷射混凝土施工①喷射混凝土必须采用湿喷工艺;混凝土在拌和站使用自动计量配料、强制搅拌机拌和;混凝土搅拌运输车运输;喷射作业采用ZSP-Ⅱ型湿喷机+喷射台架进行喷射作业。
喷射工艺达到现行《铁路隧道喷锚构筑法技术规范》(TB10108-2002)和《锚杆喷射混凝土支护技术规范》(GB50086-2001)的有关要求。
喷射混凝土施工中的厚度、强度、平整度、密实度等“四度”问题,要高度重视,它是初衬的重要组成部分,特别是强度和钢架背后的密实度问题。
彻底改变只要喷上去就行的想法,要以施作二衬时的精心程度来施工喷射混凝土。
五尖大山隧道开挖最大跨度14.8m,高度12.7m,V级围岩喷射混凝土12.72m3/m,加上超挖回填和回弹量后约20m3/m,为了保证喷射混凝土的质量(每盘混凝土能在终凝前喷完),我单位首先从设备配置上予以重视,湿喷机大小结合、土洋结合,配一台阿立瓦湿喷机,四台国产的ZSP-Ⅱ型湿喷机。
阿立瓦理论生产能力20m 3/h,工地实际的生产能力也就是10m3/h左右,适用于大面积、快速喷射。
ZSP-Ⅱ小巧灵活,人工操作,喷嘴自由度大,有利于钢架背后的填塞和小面积喷射,理论产量4~5m3/h,工地实际生产能力一般为3m3/h,根据我单位2002年施工过的乌鞘岭隧道的配置情况、效果较好,就是投资大一些,同时要重视喷射混凝土的试验工作,避免过程不受控,强度不足,返工重作。
初期支护施工作业指导书初期支护施工作业指导书一、隧道设计支护的形式所辖隧道初期支护的形式分别为:分离式隧道复合式衬砌:V围岩浅埋段;IV级围岩浅埋段;IV级围岩深埋段(软岩)段;III级围岩普通段;III级围岩横通道加强段;紧急停车带衬砌支护:IV级围岩紧急停车段;III级围岩紧急停车段;车行横通道衬砌支护:车行横通道IV级围岩普通段及加强段;车行横通道III级围岩普通段及加强段;人行横通道衬砌支护: III级围岩人行横通道普通段;III级围岩人行横通道围岩级别初期支护二次衬砌(mm)喷射混凝土C20厚度锚杆钢筋网A-20×20B-25×25钢架类型及间距(mm)拱、墙仰拱拱、墙仰拱位置长度纵环间距S-Va 26 26 拱、墙 3.0 0.6×1.0 双层Φ8,A 120b,60 50钢砼S-Vb 24 - 拱、墙 3.0 0.6×1.0 双层Φ8,A 118,60 50钢砼S-Vc 24 - 拱、墙 3.0 0.75×1.0 双层Φ8,A 118.75 45钢砼S-IVa 22 - 拱、墙 3.0 1.0×1.2 单层Φ8,B Φ22,100 40砼40砼S-IVb20 - 拱、墙 3.0 1.2×1.2 单层Φ8,B Φ22,120 40砼40砼S-IVc 20 - 拱、墙 3.0 1.2×1.2 单层Φ8,B Φ22,120 40砼- S-IIIa20 - 拱 2.5 1.2×1.2 单层Φ8,B Φ22,120 35砼- S-IIIb12 - 拱 2.5 1.2×1.2 局部Φ8,B - 35砼- S-II 10 - 局部 2.5 局部局部Φ8,B - 30砼-二施工方法与工艺2.1、辅助施工2.1.1超前小导管隧道围岩较差,该岩层强度低且遇水软化崩解,为确保安全,对该里程段拱顶进行小管棚顶注浆以改善土体性能,增加围岩强度。
其方法如下:⑴、小导管制作:超前小导管采用φ42无缝钢管,壁厚3.5mm, 管节长度3.5米。
钢管四周梅花形钻φ10mm出浆孔眼,孔间距10mm,孔口部1m不钻孔。
管体头部10mm 长做成锥形,钢管尾部焊上φ6钢筋箍。
Φ42超前小导管加工示意图见下图。
注浆小导管结构图⑵、超前小导管施工 ①、主要工序和工艺流程图 超前小导管施工工艺流程见下图。
②、主要施工方法:小导管钻孔:首先严格按图纸要求定出孔位。
小导管钻孔采用专门的小导管钻机。
钻孔深度为3.5 mm 、钻孔夹角a=7度,采用凿岩风钻配Φ50钻头成孔,钻孔完成后,要用高压风、水清洗,然后用凿岩风钻顶进小导管。
导管的制作和安设:小导管采用Φ42×3.5mm 无缝钢管,管棚夹角a=7度。
先将导管一端做成尖形,另一端焊上铁箍,在距铁箍端1米开始按设计钻进浆孔。
导管沿周边按设计布设,导管在钢拱架之间穿过,导管安设后,用速凝胶喷砼支护备料钻孔顶施工前安 安设 管路压 配注结设备检修制小定孔吹管记φ6mm 加劲小钢管普通焊110m15mm封堵孔口间隙,并在导管附近及工作面喷射砼,做为止浆墙。
待喷射砼强度达到要求时再进行注浆。
③、注浆单液注浆工艺流程图隧道设计采用注单液水泥浆进行围岩加固,并掺入外加剂。
在施工中对渗水严重或涌水地段,采用水泥—水玻璃双浆液注浆防水。
注浆压力1~2.0Mpa 。
注浆管的止浆和固定:在注浆管预定的位置,用沾有胶泥的麻丝缠绕成不小于钻孔直径的纺锤形柱塞,把管子插入孔内,再用台车把管顶入孔内,距孔底5-10mm 。
使麻丝柱塞与孔壁充分挤压紧,然后在麻丝与孔口空余部分填充胶泥,确保密实,防止跑浆。
注浆前,要认真做好机具设备的检修工作,并用清水进行试运转,发现问题及时排除和修复,使其处于良好工作状态。
对注浆管路系统,包括接头、阀门等,都要认真检查如有破损,应予以更换,不好用的接头、阀门,不得使用,以免注浆时在较高压力下发生脱扣的危险事故。
在注浆时,为防止管路堵塞,结束注浆后,应尽快卸开孔口接头,开清水泵冲洗管路,以免造成管路中的剩余浆液凝结、堵塞管路。
在注浆过程中,随时注意检测所注浆液的凝胶时间,是否与要求相一致,否则,要及时检查,找出原因,予以排除,以符合要求。
注浆作业前后配合,注浆泵搅拌机 水泥储浆桶缓凝剂 水 胶管止浆塞注浆管压力表 注浆孔泄浆阀统一指挥,保证注浆计划的实现。
施工时配备专业电工,防止电路、电器设备发生问题,中途停电,造成意外事故。
注浆完成后,在拱圈部位的管棚内各插入一根Φ22螺丝钢,钢筋外露钢管10mm ,以备与拱架相焊接,加强整体稳定性。
注浆作业完毕后,所有的机具设备,特别是搅拌机、注浆管、接头、阀门、贮浆桶等,都要认真清洗干净,收好后撤出洞外,并定期进行检查、保养,保证其处于不漏气、不堵塞的良好状态,以备下段注浆使用。
为充分发挥机械效能,加快注浆进度,可在小导管前安设分浆器,一次可注入3~5根小导管。
分浆器见下图:分浆器示意图2.1.2超前锚杆(1)、砂浆锚杆施工工艺:洞身开挖Ⅵ类围岩超前支护采用φ25早强水泥砂浆锚杆,其工艺流程为:钻孔→清孔→注入砂浆→插入杆体。
如下图所示(2)、砂浆配合比确定根据锚杆设计长度为3.5m ,采用先插后注的施工方法,砂浆配合比为:水泥:砂=1:1,水灰比一般为0.45~0.50。
(为确保注浆质量,掺入适量膨胀剂)。
(3)、对药卷锚杆,应采用排气注浆法,即将内径4~5mm 壁厚1~1.5mm钻清插入注浆进行下道锚杆注浆设备就浆液的PE软塑料排气管沿锚杆全长固定于杆体上,并在孔外留1m左右长的富余长度。
(4)、将锚杆缓慢送入孔中至设计位置,将长250~300mm,外径25mm左右的薄壁钢管用早强或超早强水泥固定在孔口位置并将孔口堵密。
(5)、先采用风钻按设计要求钻孔,钻孔直径比锚杆直径大15mm,用风钻顶入,顶入长度不小于锚杆长度95%,锚杆尾端焊接于格栅钢支撑上,以增强共同支护作用。
2.2、锚杆依据设计文件,所辖标段隧道径向锚杆均采用φ22药卷锚杆、中空注浆锚杆、Φ25超前锚杆,锚杆均设置垫板。
锚杆呈梅花型布置,长度及间距依据围岩级别进行确定。
⑴、锚杆施工工艺药卷杆施工工艺流程见图1,中空注浆锚杆施工工艺流程见图2。
⑵、锚杆施工前的准备①、检查锚杆类型,规格,质量及其性能是否与设计相符。
②、根据锚杆类型,规格及围岩情况准备钻孔机具。
⑶、锚杆钻孔采用风动凿岩机成孔,锚杆钻孔利用开挖台阶搭设简易台架施钻,按照设计间距布孔;钻孔方向尽可能垂直结构面或初喷砼表面;锚杆孔比杆径大15㎜,深度误差不得大于±50mm;成孔后采用高压风清孔。
药卷锚杆施工工艺流程图锚杆制作各项工前准备锚杆钻机就位 钻锚杆孔钻孔角度定位 锚杆孔位测量放样锚杆孔清孔 机械设备保养 准备注浆材料注浆设备就位锚孔成孔检查 搅拌砂浆注 浆 插入锚杆锚杆竣工验收安装垫板中空注浆锚杆施工工艺流程图⑷、药卷锚杆的施作①、锚杆施工工艺流程测设布孔→钻机就位→钻孔→清孔→药卷填装→打入锚杆。
②、施工方法设计为全长药卷锚杆,打设采用钻孔打入法。
梅花形布置,间距符合设计要求,锚杆材料为Ⅱ级钢筋Φ22,采用水泥药卷填装。
采用气腿风动凿岩机钻锚杆孔。
为增加锚固效果,设置150×150×6mm钢垫板及螺栓,钢垫板座浆以确保与围岩密贴。
根据锚杆设计深度3.0(2.5)m,采用先填塞药卷后插锚杆的方法。
先采用风钻按设计要求钻孔,钻孔直径比锚杆直径大15mm左右,用风钻顶入,顶入长度不小于锚杆长度的95%,实际粘结长度不小于设计长度的96%。
锚注完成后,应及时清洗,整理注浆用具,除掉砂浆凝聚物,为下次使用创造好条件。
⑸、中空注浆锚杆施作①、安装前,应检查锚杆体钻头的水孔是否畅通,若有异物堵塞,应及时清理。
②、锚杆体装入设计深度后,应用水和空气洗孔,直至孔口返水或返气。
③、注浆材料宜采用纯水泥浆或1:1水泥砂浆,水灰比宜为0.4~0.5。
采用水泥砂浆时砂子粒径不应大于1.0mm。
④、注浆料应由杆体中孔灌入,上仰孔应设置止浆塞和排气孔。
2.3、钢筋网的施工隧道初期支护钢筋网采用Φ8、Φ6钢筋,网格尺寸为20mm×20mm,根据围岩级别的不同分为全断面布设、局部布设或拱部布设。
⑴、钢筋网片加工钢筋网片采用Ⅰ级φ8、Φ6钢筋焊制,在钢筋加工场内集中加工。
先用钢筋调直机把钢筋调直,再截成钢筋条,钢筋网片尺寸根据拱架间距和网片之间搭接长度综合考虑确定。
钢筋焊接前要先将钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均清除干净;加工完毕后的钢筋网片应平整,钢筋表面无削弱钢筋截面的伤痕。
⑵、成品的存放制作成型的钢筋网片必须轻抬轻放,避免摔地产生变形。
钢筋网片成品应远离加工场地,堆放在指定的成品堆放场地上。
存放和运输过程中要避免潮湿的环境,防止锈蚀、污染和变形。
⑶、安装按图纸标定的位置挂设加工好的钢筋网片,钢筋片随初喷面的起伏铺设,绑扎固定于先期施工的系统锚杆之上,再把钢筋片焊接成网,网片搭接长度为1~2个网格。
2.4、格栅钢架施工(包含钢支撑)隧道钢架支护分为型钢钢架和格栅钢架两种,型钢钢架主要由工字钢弯制而成,格栅钢架主要由四根主筋和其它钢筋制成。
隧道各部开挖完成初喷砼后,分单元及时安装钢架,采用与定位锚杆、径向锚杆以及双侧锁脚锚管固定,纵向采用Φ22钢筋连接,钢架之间铺挂钢筋网,然后复喷混凝土到设计厚度。
钢架施工工艺流程图见下图。
2.4.1、型钢钢架加工加工场地用砼硬化,精确抹平,按设计放出加工大样。
钢架弯制结合隧道开挖方法采用型钢弯制机按照隧道断面曲率分节进行弯制,弯制完成后,先在加工场地上进行试拼。
各节钢架拼装,要求尺寸准确,弧形圆顺,要求沿隧道周边轮廓误差不大于3mm;型钢钢架平放时,平面翘曲小于2mm。
2.4.2、格栅钢架加工格栅钢架在现场设计的工装台上加工。
工作台为δ=20mm的钢板制成,其上根据不同断面的钢架主筋轮廓放样成钢筋弯曲模型。
钢架的焊接在胎模内焊接,控制变形。
按设计加工好各单元格栅钢架后,组织试拼,检查钢架尺寸及轮廓是否合格。
初喷定位锚杆中线标高清除底脚钢架、格栅加钢架、格栅分部安装钢与定位锚杆焊连定位加设垫块安装纵向连挂钢筋网复喷混凝土型钢钢架、格栅施工工艺流程图加工允许误差:沿隧道周边轮廓误差不大于3mm,平面翘曲应小于2mm,接头连接要求同类之间可以互换。
格栅钢架各单元必须明确标准类型和单元号,并分单元堆放于地面干燥的防雨蓬内。
2.4.3、钢架安装⑴、钢架安装钢架在掌子面开挖初喷完成后立即进行。
根据测设的位置,各节钢架在掌子面以螺栓连接,连接板应密贴。
为保证各节钢架在全环封闭之前置于稳固的地基上,安装前应清除各节钢架底脚下的虚碴及杂物。
