喷射混凝土支护施工指导书

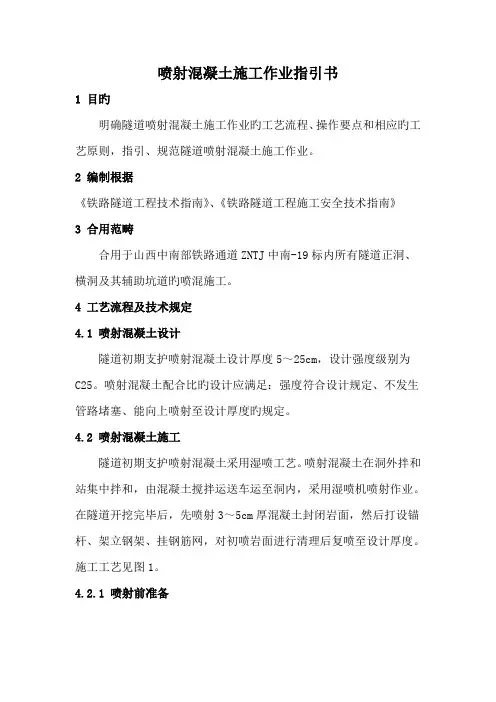

喷射混凝土施工作业指引书1 目旳明确隧道喷射混凝土施工作业旳工艺流程、操作要点和相应旳工艺原则，指引、规范隧道喷射混凝土施工作业。

2 编制根据《铁路隧道工程技术指南》、《铁路隧道工程施工安全技术指南》3 合用范畴合用于山西中南部铁路通道ZNTJ中南-19标内所有隧道正洞、横洞及其辅助坑道旳喷混施工。

4 工艺流程及技术规定4.1 喷射混凝土设计隧道初期支护喷射混凝土设计厚度5～25cm，设计强度级别为C25。

喷射混凝土配合比旳设计应满足：强度符合设计规定、不发生管路堵塞、能向上喷射至设计厚度旳规定。

4.2 喷射混凝土施工隧道初期支护喷射混凝土采用湿喷工艺。

喷射混凝土在洞外拌和站集中拌和，由混凝土搅拌运送车运至洞内，采用湿喷机喷射作业。

在隧道开挖完毕后，先喷射3～5cm厚混凝土封闭岩面，然后打设锚杆、架立钢架、挂钢筋网，对初喷岩面进行清理后复喷至设计厚度。

施工工艺见图1。

4.2.1 喷射前准备⑴、喷射前应对受喷岩面进行解决。

一般岩面可用高压水冲洗受喷岩面旳浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风清洗岩面。

施工机具线路连接、调试初喷混凝土3～5cm⑵、设立控制喷射混凝土厚度旳标志，一般采用埋设钢筋头做标志，亦可在喷射时插入长度比设计厚度大5cm旳铁丝，每1～2m设一根，作为施工控制用。

⑶、检查机具设备和风、水、电等管线路，湿喷机就位，并试运转。

①、选用旳空压机应满足喷射机工作风压和耗风量旳规定；压风进入喷射机前必须进行油水分离；②、输料管应能承受0.8MPa以上旳压力，并应有良好旳耐磨性能；③、保证作业区内具有良好通风和照明条件。

④、喷射作业旳环境温度不得低于5℃。

⑷、若遇受喷面有涌水、渗水或潮湿旳岩面，喷射前应按不同状况进行解决。

①、大股涌水宜采用注浆堵水后再喷射混凝土。

②、小股水或裂隙渗漏水宜采用岩面注浆或导管引排后再喷射混凝土。

③、大面积潮湿旳岩面宜采用粘结性强旳混凝土，如添加外加剂、掺合料以改善混凝土旳性能。

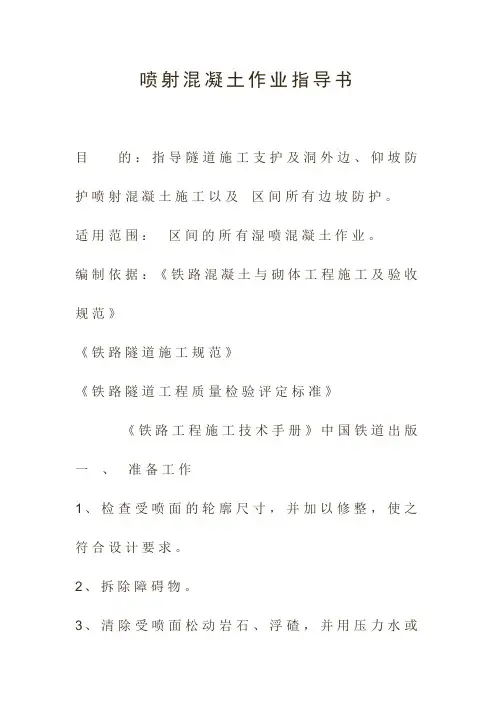

喷射混凝土作业指导书目的：指导隧道施工支护及洞外边、仰坡防护喷射混凝土施工以及区间所有边坡防护。

适用范围：区间的所有湿喷混凝土作业。

编制依据：《铁路混凝土与砌体工程施工及验收规范》《铁路隧道施工规范》《铁路隧道工程质量检验评定标准》《铁路工程施工技术手册》中国铁道出版一、准备工作1、检查受喷面的轮廓尺寸，并加以修整，使之符合设计要求。

2、拆除障碍物。

3、清除受喷面松动岩石、浮碴，并用压力水或高压风清洗除掉受喷面的灰尘。

4、铺设钢筋网时应做到：（1）、钢筋使用前应清除污锈。

（2）、钢筋网到受喷面距离不小于3厘米。

（3）、钢筋网应与锚杆或钎钉联结牢固，接头应稳定。

5、机具设备及三管两线应经检查和试运转。

6、喷射混凝土地段有漏、滴、渗水现象时，应予以及时处理，采取堵、截、排等手段，使喷射面无淋水、滴水现象，以保证混凝土与岩面的粘结。

7、在喷射混凝土地段，地面上应铺设薄铁板或其它易于收集回弹料的设施。

二、喷射混凝土配料要求1、配合比喷射混凝土的配合比应符合混凝土强度和喷射工艺的要求，需要通过试验室试验确定。

施工时按选定的配合比称量材料，其各种材料配量允许偏差（按重量计）见下表：2、喷射混凝土宜随拌随用，各种材料拌和应力求均匀、颜色一致，一般应装入搅拌机干拌均匀后，装入喷射机输送喷射。

当不掺速凝剂时，干混合料的存放时间不得超过2小时。

3、速凝剂的掺加要均匀、准确，掺有速凝剂的混合料应在20分钟内用完。

4、混合料严禁水浸或混入杂物。

三、喷射作业1、施工前应进行试喷，并根据材料条件确定合适的配合比。

2、喷射作业应在划定的区段进行，开挖后立即进行喷射，区段长度不宜超过6米。

在每个区段内再划分成若干小区域，喷射时，应按照一定的顺序对每个小区域逐个喷射；在每个小区域内进行喷射，应按照由下而上顺序进行，喷射路径呈“S”形上升。

3、一次喷射厚度可根据喷射部位和要求厚度确定，各种条件下的一次喷射最大厚度见下表：4、两遍喷射时间不宜过短，复喷应在初喷终凝后进行，如在初喷终凝后1小时以上进行复喷，则受喷面应用风、水清洗。

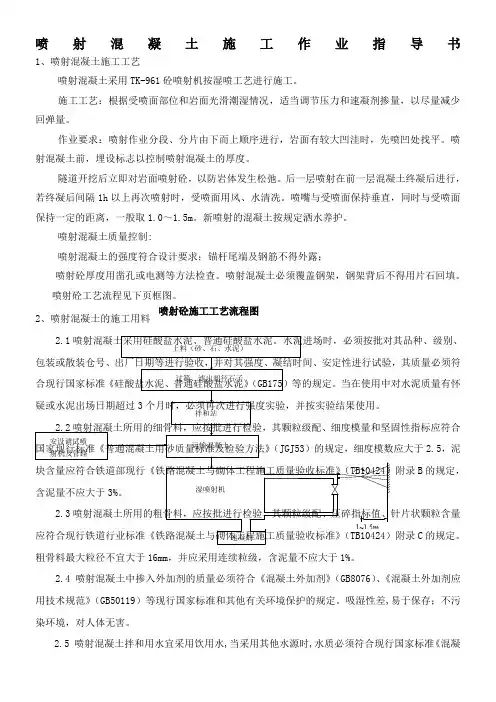

喷射混凝土施工作业指导书1、喷射混凝土施工工艺喷射混凝土采用TK-961砼喷射机按湿喷工艺进行施工。

施工工艺：根据受喷面部位和岩面光滑潮湿情况，适当调节压力和速凝剂掺量，以尽量减少回弹量。

作业要求：喷射作业分段、分片由下而上顺序进行，岩面有较大凹洼时，先喷凹处找平。

喷射混凝土前，埋设标志以控制喷射混凝土的厚度。

隧道开挖后立即对岩面喷射砼，以防岩体发生松弛。

后一层喷射在前一层混凝土终凝后进行，若终凝后间隔1h以上再次喷射时，受喷面用风、水清冼。

喷嘴与受喷面保持垂直，同时与受喷面保持一定的距离，一般取1.0～1.5m。

新喷射的混凝土按规定洒水养护。

喷射混凝土质量控制:喷射混凝土的强度符合设计要求；锚杆尾端及钢筋不得外露；喷射砼厚度用凿孔或电测等方法检查。

喷射混凝土必须覆盖钢架，钢架背后不得用片石回填。

喷射砼工艺流程见下页框图。

喷射砼施工工艺流程图2、喷射混凝土的施工用料2.5，泥B的规定，C的规定。

粗骨料最大粒径不宜大于16mm，并应采用连续粒级，含泥量不应大于1%。

2.4喷射混凝土中掺入外加剂的质量必须符合《混凝土外加剂》（GB8076）、《混凝土外加剂应用技术规范》（GB50119）等现行国家标准和其他有关环境保护的规定。

吸湿性差,易于保存；不污染环境，对人体无害。

2.5 喷射混凝土拌和用水宜采用饮用水,当采用其他水源时,水质必须符合现行国家标准《混凝土拌和用水标准》（JGJ63）的规定。

水中不应含有影响水泥正常凝结与硬化的有害杂质。

3、喷射混凝土的配合比设计应根据原材料性能、混凝土的技术条件和设计要求进行，并应符合下列规定：3.1灰骨比宜为1:4～1:5；3.2水灰比宜为0.40～0.50；3.3含砂率宜为45%～60%；3.4水泥用量不宜小于400kg/m3。

4、喷射混凝土拌制前,应测定砂、石含水率，并根据测试结果和理论配合比调整材料用量，提出施工配合比。

5、喷射作业现场应作好相应的准备工作:5.1拆除作业面障碍物,清除开挖面的浮石和墙脚的岩渣、堆积物。

喷射混凝土作业指导书1．目的对喷射混凝土施工进行过程控制，以保证喷射混凝土的施工质量和减少回弹量，节约成本。

2．适用范围适用于所有喷射混凝土作业。

3．职责由持有喷射混凝土作业证书人员进行全过程实施和操作。

由实验人员进行检测成品质量，并作出合格和不合格成果报告书，指导施工。

由工程技术部门进行施工方法和施工质量、安全控制，并根据实验结果对施工方案进行改进。

4．技术标准/质量标准4.1、引用施工规范《铁路混凝土与砌体工程施工规范》、《铁路隧道施工规范》以及《铁路隧道喷锚构筑法技术规范》4.2、引用验收标准《铁路隧道工程质量检验评定标准》5．使用的设备和工具5.1、湿式喷射机、汽车、强制式搅拌机、风水管管道等。

5.2、湿式喷射机主要技术指标（康达CPS2000湿喷机）：生产能力：5m3/h；最大运输距离：30m；最大骨料粒径φ15mm；输料管直径φ50mm；工作风压0.3～0.6mPa；耗风量12～15m3/min；上料高度1.35m；电动机功率7.5kw，整机重量1500kg；外型尺寸2.6×1.1×1.35m6．工序操作步骤6.1、喷射混凝土材料选用和拌制6.1.1、水泥：根据设计图纸要求选用水泥型号，应优先采用硅酸盐水泥和普通硅酸盐水泥。

6.1.2、粗细骨料：粗骨料采用坚硬耐久的碎石和卵石。

喷射混凝土的石子粒径不宜大于16mm，喷射微纤维混凝土中的石子粒径不宜大于10mm，骨料级配宜采用连续级配。

细骨料应采用坚硬耐久的中砂和粗砂，细度模数宜大于2.5，含水率宜控制在5%～7%。

6.1.3、外加剂：应对混凝土的强度及与围岩的粘接力基本无影响；对混凝土和钢材无腐蚀作用；对混凝土的凝结时间影响不大，吸湿性差，易于保存；不污染环境和对人体有害。

6.1.4、速凝剂：应根据水泥的品种、水灰比等，通过不同掺量的混凝土试验选择最佳掺量。

使用前应做速凝效果试验，要求初凝不应大于5min，终凝不应大于10min。

喷射混凝土施工作业指导书喷射混凝土作为隧道工程Ⅱ～Ⅴ类围岩中临时性和永久性支护，也可以与各种型式的锚杆、钢纤维、钢拱架、钢筋网等构成复合式支护结构。

一、喷射混凝土基本原理及特点喷射混凝土是使用混凝土喷射机，按一定的混合程序，将掺有速凝剂的混凝土拌和料与高压水混合，经过喷嘴喷射到岩壁表面上，并讯速凝固结成一层支护结构，从而对围岩起到支护作用。

喷射混凝土作隧道支护有以下特点：（1）采用速度较快，支护及时，施工安全；（2）支护质量较好、强度高、密封度好、防水性能较好；（3）省工，操作较简单，支护工作量减少；（4）省料，不需要进行对边墙后及拱背作回填压浆等；（5）施工灵活性很大，可以根据需要分次喷射混凝土追加厚度，满足工程设计与使用要求。

二、喷射混凝土工艺流程种类喷射混凝土的工艺流程有：干喷、潮喷、湿喷和混合喷四种。

它们之间的主要区别是：各工艺流程的投料程序不同，尤其是加水和速凝剂的时机不同，其中湿喷混凝土按其输送方式的不同，可分为风送式、泵送式、抛甩式和混合式，应根据实际情况选用。

以下主要介绍干喷混凝土。

干喷混凝土是用搅拌机将骨料和水泥拌和好，投入喷射机料头，同时加入速凝剂，用压缩空气使干混合料在软管内呈悬浮状态，压送到喷枪，在喷头处加入高压水混合，以较高速度喷射到岩面上，其工艺流程见图1。

干喷缺点是：产生水泥与砂粉尘量较大，回弹量亦较大，加水是由喷嘴处的阀门控制的，水灰比的控制程度与喷射手操作的熟练程度有直接关系，但使用的机械较简单，机械清洗和故障处理较容易。

图1 干喷工艺流程图三、喷射混凝土原料喷射混凝土的原材料包括：水泥、碎石或卵石（砾石）、砂、水和外加剂（速凝剂）等。

1、水泥为保证喷射混凝土的凝固时间，并与速凝剂有较好的相溶性，所用水泥应具有强度高、抗渗好和耐久性好，应优选用325号以上的普通硅酸盐水泥，其次是矿渣硅酸盐水泥和火山灰质硅酸盐水泥；在地质条件复杂的隧道中应用早强水泥；使用前均应做强度鉴定实验。

湿喷混凝土作业指导书设计上喷射砼采用湿喷作业，湿式喷射可以减小回弹，减少粉尘，加大一次喷层厚度，提高喷射砼质量。

锚喷支护喷射砼，分初喷和复喷二次进行。

初喷在开挖（或分部开挖）完毕后立即进行，以尽早封闭暴露围岩，防止开挖面风化剥落；复喷砼在锚杆、挂网或钢架安装后进行，尽快形成喷锚支护整体受力，以克制围岩变位。

一、喷射砼材料1、水泥喷射砼水泥采用42.5普通硅酸盐水泥。

2、砂喷砼采用坚硬耐久的中粗砂，细度模量大于2.5，含水率宜控制在5%～7%之间，喷射砼不得采用细砂。

砂的各项技术标准符合规范规定。

3、石子采用坚硬耐久的碎石或卵石，石子粒径不大于15mm，使用前筛洗干净，含水率控制在2%左右，石子的级配符合设计规定。

碱含量应合格。

4、速凝剂速凝剂的用量与凝结时间、水泥品种、温度有关，要根据施工工艺规定的凝结时间，对所用水泥做不同掺量的凝结时间实验和强度实验，以拟定最佳掺量，规定初凝时间不大于5min，终凝不大于10min。

根据施工工艺规定，采用液体速凝剂。

5、水水质应符合工程用水的有关标准，水中不应具有影响水泥正常凝结与硬化的有害物质。

一般应采用饮用水。

二、喷射砼前的准备工作喷射混凝土前，应对受喷岩面进行解决后再喷射混凝土。

喷射作业应连续进行，并做好以下各项准备工作：1、一般岩面可用高压水冲洗受喷面上的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面，以保证喷射砼与受喷岩面粘结牢固，保证喷射砼和地层良好的共同受力。

2、若为泥、砂质岩面时应挂设细钢筋网（网格宜不大于20×20mm、线径宜小于3mm），用环向钢筋和锚钉或钢架固定，使其密贴受喷面，以提高喷混凝土的附着力。

喷混凝土前，宜先喷一层水泥砂浆，待终凝后再喷射混凝土。

在土层或煤层中进行喷射出现喷射不上去现象，此时应贴开挖面挂5cm×5cm细网片，并用锚杆固定在开挖面上，然后喷水泥砂浆薄层，等凝固后再正式喷射喷水泥砂浆时，要加大速凝剂掺量，减小风压。

喷射混凝土作业指导书1适用范围适用于中铁三局海南东环铁路隧道洞口边仰坡、洞身临时及初期支护喷射混凝土、明洞边坡支护喷射混凝土施工。

2施工准备2.1材料2.1.1水泥：32.5级普通硅酸盐水泥（C20）、42.5级普通硅酸盐水泥（C25）。

水泥进场时应对其厂家、品种、等级、包装或散装仓号、出厂日期等质量证明文件进行检查，对其细度、安定性、凝结时间、强度及其他必要的性能指标进行检验，水泥质量应符合《铁路混凝土工程施工质量验收补充标准》（铁路建设[2005]160号）第6.2.1条规定。

当使用任何新货源或使用同厂家、同批号、同品种水泥达3个月及出厂日期达3个月的水泥应检验一次（检验项目：比表面积、烧失量、游离CaO含量、MgO含量、SO3含量、CL-含量、细度、安定性、凝结时间、强度、碱含量）。

2.1.2细骨料：采用中砂或粗砂。

细骨料的含水率控制在5%～7%。

砂的含量不大于3%，泥块含量不大于1%，细度模数应大于2.5。

细骨料应采用砂浆棒法检验其碱活性，其砂浆棒的膨胀率应小于0.1%。

2.1.3粗骨料：碎卵石或碎石。

严禁选用具有潜在碱活性的骨料。

碎石的最大粒径不大于15㎜，骨料级配采用连续级配。

含泥量不应大于1%，泥块含量不应大于1%。

2.1.4外加剂：应对喷射砼强度及与围岩的粘结力基本无影响；对砼和钢材无腐蚀；对砼的凝结时间影响不大，吸湿性差，易保存；不污染环境，对人体无害。

2.1.5速凝剂：宜采用液体速凝剂，掺量不宜大于水泥用量的5%。

2.1.6水：符合工程用水标准。

2.1.7合成纤维：改性聚酯纤维。

单丝长度7~18mm，抗拉强度大于900Mpa 2.2机具设备2.2.1作业台架：自制轮式走行简易台架。

2.2.2砼喷射机：湿喷机，生产率大于10m3／h。

2.2.3砼拌合机：JS500型自动计量强制式搅拌机。

2.3作业条件2.3.1施工前，必须确保作业人员经过培训并有相应的证书，确认收到试验室签发的施工配料单。

喷射混凝土作业指导书一、适用条件及范围用于隧道洞内初期支护或洞内临时防护，可单独作为一种防护结构，或与锚杆、钢筋网、钢架等支护结构的一种形式或几种形式共同组成喷锚构筑体系，是隧道施工中最为常见的支护措施。

二、施工工艺根据设计要求本标段隧道内喷射混凝土均为喷合成纤维混凝土。

喷射混凝土的主要作用是封闭围岩、防止围岩的松弛和风化。

为提高喷射混凝土的强度和抗裂性能,在素喷混凝土内掺入合成纤维,以增加施工期间的安全性；同时由于隧道施工对支护体系自防水性能的要求提高。

喷射混凝土应具备较强的防水性能，因此应当积极采取措施改进喷射混凝土的施工工艺和提高施工质量。

同时，在施工喷射混凝土支护体系时，应仔细观察和分析围岩的渗水情况，对渗水量大的应采取埋管排水或径向注浆堵水等措施进行处理。

1、施工原理：23、施工准备（1）材料准备混凝土材料的进场必须进行检验，除应符合国家、铁道部现行的有关标准外，并应符合下列要求：①水泥：选用P.042.5硅酸盐水泥或普通酸盐水泥。

②粗骨料：应采用坚硬耐久、级配良好的碎石或卵石(豆石)，或两者混合物。

骨料级配应采用连续级配，最大粒径不宜大于15mm，泥块合量不应大于0.25%。

③细骨料应采用坚硬耐久的中砂或粗砂，细度模数应大于2.5，砂中小于0.075mm的颗粒不应大于20%，含泥量不应大于3%，泥块含量不应大于0.5%，含水率宜控制在5%～7%。

④外加剂：应对混凝土的强度及与围岩的粘结力基本无影响；对混凝土和钢材无腐蚀作用；对混凝土的凝结时间影响不大(除速凝剂和缓凝剂外)；吸湿性差，易于保存；不污染环境，对人体无害。

由于本标部份地段地下水具有侵蚀性，为提高喷砼的耐腐蚀能力，因而采用防腐剂。

⑤速凝剂：采用湿喷专用液体速凝剂，使用前进行与水泥相溶性和速凝效果试验，并要求初凝不应大于5min，终凝不应大于10min。

⑥水：水质应符合工程用水的有关标准，水中不应含有影响水泥正常凝结与硬化的有害杂so计超过水重1％的水。

喷射混凝土施工作业指导书用压缩空气将掺有速凝剂的砼拌合料通过砼喷射机高速喷射到开挖成型的隧道岩面上迅速凝固而起支护使用。

喷射砼可分为干喷、潮喷、湿喷三种方式。

本隧道采用湿喷法。

喷射砼作业需肜的机具设备：砼喷射机、空气压缩机、搅拌机、上拌机具、供水设施。

（一）喷射砼的原材料和配合比1.原材料：①水泥采用325#普硅水泥；②砂一般用坚硬耐久的中砂或粗砂，砂的含水率以5~7%为宜；③石子采用坚固耐久的碎石或卵石，粒径小于15㎜；④水：用洁净水；⑤速凝剂：采用BR型外加剂。

2.配合比的选定：施工中选定，开始时采用1：1.98：2.02（二）喷射砼施工1.场地布置：搅拌机一般布置在洞外，通过运输车运入洞内，然后给料于喷射机，同时应设晴雨棚，以控制砂石的含水率。

2.清理工作面喷射砼肖，应认真检查开挖断面尺寸，欠挖者应予以凿除，修整断面，清理浮石及拱脚的虚碴等。

3.喷射砼作业①混合料的备制a.混合时，各种材料应按配合比准确称量；b.采用强制式密封搅拌，时间不少于90秒；②机具就位机具安装在围岩稳定地段，保证输送线路通畅。

未上料前，先进行砼喷射机试运转：开启高压风及高压水，如喷嘴风压正常喷出的风水呈雾状，如喷嘴风压不足，可能出料口堵塞，如喷嘴不出风，则可能输料管堵塞。

有故障及时排除，待喷射机运转正常后才能进行喷射作业。

③喷射砼作业要点a.喷前应用高压风或高压水清洗岩面，将附着在岩面上的粉尘、硝屑冲洗干净，以保证砼与岩面粘结牢固。

若用高压水清洗会引起岩面软化时，只能用高压风清扫岩面杂物（视地质情况而定）。

图喷射混凝土施工程序框图b.严格掌握规定的速凝剂掺量，并添加均匀；c.喷射机工作风压一般控制在0.2~0.4MPa；d.喷射手严格控制水灰比，使喷层表面平整光滑，无干斑或滑移流淌现象；e.喷嘴的方向应与受喷岩面垂直，喷嘴与受喷岩面距离保持在0.6~1.0米范围；f.喷嘴移动轨迹应因地制宜，横条、竖条、圆圈等应交替使用，移动速度要慢，让砼“堆”起来，有了一定厚度再移开，然后逐块扩大其喷射范围；g.喷射顺序一般采用先下后上，先墙后拱；h.一次喷射厚度一般拱部为3~5㎝，边墙为6~8㎝；i.凹凸不平时应先将凹处喷平，按正常顺序喷射，以减少回弹；j.有钢筋网时，宜使喷嘴靠近钢筋，喷射角度也可适当偏一些，喷射砼应覆盖钢筋；k.有钢架时，钢架与围岩间隙必须以喷射砼充填密实，喷射砼应将钢架覆盖，并应由两侧拱脚向上喷射；l.喷完或间歇时，喷嘴应向低处放置，一工班结束，要拆开喷头，取出水环，用水清洗干净，疏通水眼，以备下一班使用。

喷射混凝土施工作业指导书1 目的明确隧道喷射混凝土施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道喷射混凝土施工作业。

2 编制依据《客运专线铁路隧道工程施工指南》（TZ214-2005）《客运专线铁路隧道工程施工质量验收标准》铁建设[2005]160号《新建铁路上海至南京城际轨道交通工程施工图》3 适用范围适用于沪宁城际铁路站前I标双线隧道及其辅助坑道的湿喷混凝土施工。

4 工艺流程及技术要求4.1 喷射混凝土设计隧道初期支护喷射混凝土设计厚度10～28cm，设计强度等级为C25或C20。

喷射混凝土配合比的设计应满足：强度符合设计要求、不发生管路堵塞、能向上喷射至设计厚度的要求。

4.2 喷射混凝土施工隧道初期支护喷射混凝土采用湿喷工艺。

喷射混凝土在洞外拌和站集中拌和，由混凝土搅拌运输车运至洞内，采用湿喷机喷射作业。

在隧道开挖完成后，先喷射4cm厚混凝土封闭岩面，然后打设锚杆、架立钢架、挂钢筋网，对初喷岩面进行清理后复喷至设计厚度。

施工工艺见图1。

4.2.1 喷射前准备⑴喷射前应对受喷岩面进行处理。

一般岩面可用高压水冲洗受喷岩面的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面。

若为泥、砂质岩面时应挂设细钢筋网（网格宜不大于20×20mm、线径宜小于3mm），用环向钢筋和锚钉或钢架固定，使其密贴受喷面，以提高喷射混凝土的附着力。

喷射混凝土前，宜先喷一层水泥砂浆，待终凝后再喷射混凝土。

图1 喷射混凝土施工工艺框图⑵设置控制喷射混凝土厚度的标志，一般采用埋设钢筋头做标志，亦可在喷射时插入长度比设计厚度大5cm的铁丝，每1～2m设一根，作为施工控制用。

⑶检查机具设备和风、水、电等管线路，湿喷机就位，并试运转。

①选用的空压机应满足喷射机工作风压和耗风量的要求；压风进入喷射机前必须进行油水分离；②输料管应能承受0.8MPa以上的压力，并应有良好的耐磨性能；③保证作业区内具有良好通风和照明条件。

隧道喷射混凝土作业指导书1. 简介隧道喷射混凝土作业是隧道施工过程中的重要环节，它能够保证隧道结构的稳定性和耐久性。

本作业指导书旨在提供隧道喷射混凝土作业的详细步骤和操作要点，以确保施工的高效性和质量。

2. 前期准备在进行隧道喷射混凝土作业之前，需要进行以下准备工作：2.1 检查设备和材料确保喷射混凝土所需的设备完好无损，并对喷射混凝土所需的材料进行检查和确认，包括水泥、砂、石子等。

2.2 预处理隧道壁面在进行喷射混凝土作业前，需要对隧道壁面进行预处理，包括清理、修补裂缝和处理潮湿表面等。

2.3 确定喷射混凝土配合比根据设计要求和实际情况，确定喷射混凝土的配合比，包括水灰比、砂石比等，以确保施工的质量和强度。

3. 喷射混凝土作业步骤隧道喷射混凝土作业包括以下步骤：3.1 制作脚手架在喷射混凝土作业前，需要制作脚手架以支撑作业人员和设备。

脚手架应稳固可靠，并满足安全要求。

3.2 混凝土预备按照配合比要求，将水泥、砂、石子等材料进行合理配比，并按照混凝土搅拌要求进行搅拌，以制备成符合要求的喷射混凝土。

3.3 喷射混凝土3.3.1 喷射混凝土前，应先进行湿喷试验，确定混凝土的流动性和喷射性能。

3.3.2 开始喷射混凝土前，应先将喷射机的喷嘴对准喷射部位，并调整喷射速度和喷射压力。

3.3.3 采用均匀的喷射运动，保持喷射机与喷射部位的适当距离，注意喷射面的覆盖率和混凝土层厚度。

3.3.4 混凝土喷射过程中，应随时调整喷射机的喷射角度和喷射速度，以确保喷射面的均匀性和一致性。

3.4 后期处理喷射混凝土完成后，应及时对施工现场进行清理和整理。

对于混凝土表面的不平整部分，应进行修补和抹平，以达到设计要求和外观效果。

4. 安全注意事项在进行隧道喷射混凝土作业时，需特别注意以下安全事项：4.1 佩戴个人防护装备作业人员应佩戴合格的个人防护装备，包括安全帽、防护眼镜、防尘口罩、耐酸碱手套等，以防止意外伤害和工作环境污染。

喷射混凝土支护施工作业指导书1、作业制度1.1 施工作业执行文件：施工项目部下发的有效设计图纸、技术交底文件、《隧道初期支护施工作业指导书》，《铁路隧道工程施工技术指南》。

1.2 施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产管理条例》、《铁路混凝土工程施工质量验收补充标准》，铁路及公路行业标准。

1.3 作业队制订的《**作业队施工职责分工及岗位责任制制度》。

2、适用范围锚杆和喷射混凝土支护施工普遍应用于初期支护和临时支护中。

在双线或单线隧道Ⅵ～V级围岩较差地段，在锚喷支护基础上可采用格栅钢架或型钢钢架（加钢筋网）支护措施。

超前支护可针对双线或单线隧道不良地质进行预加固。

3、工艺流程喷射混凝土流程见图4.2.3。

图4.2.3湿喷混凝土施工流程图4、施工要求4.1 一般规定(1) 隧道初期支护必须紧跟隧道开挖作业面及时施作，同时应按设计要求进行监控量测的相关作业，对位于不良地质地段的隧道，初期支护应及时封闭成环，保证施工安全。

(2 )隧道初期支护应采用喷锚支护，根据围岩特点、断面大小和使用条件等选择喷射混凝土、锚杆、钢筋网和钢架等单一或组合的支护形式。

支护参数的选择，一般地段应符合设计要求；特殊岩土及不良地质段支护加强，应根据设计计算或工程类比法确定。

(3) 隧道支护施工前，应确定支护紧跟开挖的时间、距离及工序搭接要求；确定喷射混凝土前基面标准和设置喷混凝土厚度控制标志;选择基面出水点处理措施;确定锚杆、钢架、钢筋网的加工、运输、安装方案；确定改善作业环境的措施及人员防护方案；选择合格的材料供应方，对进场的原材料进行检验、试验并选定配合比；选择满足上述要求的施工组织和各项资源配置，并同时进行试运行确认其有效性。

(4) 锚喷支护施工中，应做好下列工作：①锚喷支护施工记录；②喷射混凝土的强度、厚度、外观尺寸等项检查和试验报告。

(5) 喷射混凝土冬期施工时，作业区的气温和混合料进入喷射机的温度均不应低于5℃。

喷射混凝土施工作业指导书1.适用范围适用于湿喷混凝土施工。

2.作业预备2.1材料要求2.1.1水泥喷射混凝土应优先承受硅酸盐水泥或一般硅酸盐水泥，强度等级不小于 32.5Mpa，尽量用颖的水泥，存放较长时间的水泥将会影响喷射砼的分散时间。

依据工点特点，必要时可承受特种水泥。

2.1.2粗、细骨料粗骨料应承受坚硬耐久的碎石或卵石〔斗石〕，或两者混和物，严禁选用具有潜在碱活性骨料。

当使用碱性速凝剂时，不得使用含有活性二氧化硅的石料。

喷射混凝土中的石子最大粒径不宜大于16mm，喷射钢纤维混凝土中的石子粒径不易大于 10cm，骨料级配宜承受连续级配。

按重量计含泥量不应大于 1%，泥块含量不应大于 0.25%。

细骨料应承受坚硬、耐久的中砂或粗砂，细度模数应大于2.5，含水率宜掌握在 5%～7%。

砂中小于 0.075mm 的颗粒不应大于 20%。

含泥量不应大于 3%，泥块含量不应大于 1%。

2.1.3外加剂应选用对混凝土的强度及围岩的粘结力根本无影响；对混凝土和钢材无腐蚀作用；对混凝土的分散时间影响不大〔除速凝剂和缓凝剂外〕；吸湿性差，易于保存；不污染环境，对人体无害。

2.1.4速凝剂喷射混凝土宜承受液体速凝剂。

在使用速凝剂前，应做水泥的相容性试验及水泥净浆分散效果试验，严格掌握掺量，并要求初凝时间不应大于 5min，终凝不应大于 10min。

2.1.5水水质应符合工程用水的有关标准，水中不应含有影响水泥正常分散与硬化的有害杂质。

一般应承受饮用水。

2.1.6钢纤维钢纤维内不得含有明显的锈蚀、油脂及其他阻碍钢纤维与水泥粘结的杂质，其中因加工不良造成的粘连片、铁屑及杂质不应超过钢纤维重量的 1%。

钢纤维长度宜为 20～25mm，并不得大于输料软管以及喷嘴内径的 0.7 倍。

2.1.7合成纤维喷射混凝土中的合成纤维宜承受聚丙烯纤维，材质应满足设计要求。

2.2机具配置及劳力安排为实现隧道安全、快速施工的目的，应结合隧道开挖进度，进展施工机具及劳动力的合理配置。

喷射混凝土施工作业指导书1 适用范围适用于新建赤峰至京沈高铁喀左站铁路CFSG-1标隧道喷射混凝土施工。

2 作业准备⑴喷射前应对受喷岩面进行处理。

一般岩面可用高压水冲洗受喷岩面的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面。

若为泥、砂质岩面时应挂设细钢筋网（网格宜不大于20×20mm、线径宜小于3mm），用环向钢筋和锚钉或钢架固定，使其密贴受喷面，以提高喷射混凝土的附着力。

喷射混凝土前，宜先喷一层水泥砂浆，待终凝后再喷射混凝土。

⑵设置控制喷射混凝土厚度的标志，一般采用埋设钢筋头做标志，亦可在喷射时插入长度比设计厚度大5cm的铁丝，每1～2m设一根，作为施工控制用。

⑶检查机具设备和风、水、电等管线路，湿喷机就位，并试运转。

①选用的空压机应满足喷射机工作风压和耗风量的要求；压风进入喷射机前必须进行油水分离；②输料管应能承受0.8MPa以上的压力，并应有良好的耐磨性能；③保证作业区内具有良好通风和照明条件。

④喷射作业的环境温度不得低于5℃。

⑷若遇受喷面有涌水、渗水或潮湿的岩面，喷射前应按不同情况进行处理。

①大股涌水宜采用注浆堵水后再喷射混凝土。

②小股水或裂隙渗漏水宜采用岩面注浆或导管引排后再喷射混凝土。

③大面积潮湿的岩面宜采用粘结性强的混凝土，如添加外加剂、掺合料以改善混凝土的性能。

3 技术要求施工中满足以下规范标准及设计文件：(1)《高速铁路隧道工程施工技术规程》Q/CR 9604-2015(2)《高速铁路隧道工程施工质量验收标准》TB10753-2010；(3)《铁路混凝土工程施工技术指南》铁建设【2010】241号(4)《铁路混凝土工程施工质量验收标准》（TB10424—2010）(5)《铁路隧道工程施工安全技术规程》TB10304-2009(6)《新建赤峰至京沈客专喀左站铁路工程隧道设计图》及相关设计文件。

4 施工程序与工艺流程4.1施工程序混凝土配合比选定→断面开挖→断面清理→混凝土拌和→初喷→钢架支护→喷射混凝土→机具清理4.2工艺流程施工工艺见图4-1 喷射混凝土施工工艺。

编号：XXXX隧道工程喷射混凝土施工作业指导书单位：编制：审核：批准：xxxx年xx月xx日发布xxxx年xx月xx日实施喷射混凝土施工作业指导书1 适用范围适用于铁路隧道洞口边仰坡支护及洞身支护。

2 作业内容2.1 施工准备；2.2 喷射混凝土生产及运输； 2.3 喷射砼；2.4 喷射混凝土养护。

3 引用的标准和规范3.1 铁路隧道设计规范（TB10003-2005）；3.2 铁路隧道工程施工技术指南（TZ204-2008）；3.3 客运专线铁路隧道工程施工质量验收暂行标准（铁建设［2005］160号）； 3.4 铁路隧道工程施工质量验收标准（TB10417-2003）； 3.5 锚杆喷射混凝土支护技术规范（GB50086）； 3.6 铁路隧道喷锚构筑法技术规范（TB10108）； 3.7 铁路工程施工安全技术规程（TB10401.1-2003）。

4 质量控制及检验技术要求4.1 喷射混凝土采用的材料必须符合下列规定：4.1.1水泥：应优先采用硅酸盐水泥或普通硅酸盐水泥（不低于P.O32.5），必要时可采用特种水泥。

水泥的安定性、凝结时间均应合格。

当有抗冻、抗渗要求时，应采用P.O42.5水泥。

当喷射混凝土遇含有较高可溶性硫酸盐的地层或地下水地段，应按侵蚀类型和侵蚀程度采用相应的抗硫酸盐水泥。

当骨料与水泥中的碱可能发生反应时，应选用低碱水泥。

当需要喷混凝土有较高的早期强度时，可选用硫铝酸盐水泥或其它早强水泥。

4.1.2粗细骨料应符合以下要求：粗骨料应采用坚硬耐久的碎石或卵石（豆石），或两者混合物。

严禁选用具有潜在碱活性骨料，当使用碱性速凝剂时，不得使用含有活性二氧化硅的石料。

喷射混凝土中的石子最大粒径不宜大于15mm ，骨料级配宜采用连续级配。

按重量计含泥量不应大于1％，泥块含量不应大于0.25％。

细骨料应采用坚硬耐久的中砂或粗砂，细度模数应大于2.5，含水率宜控制在5%～7%。

砂中小于0.075mm 的颗粒不应大于20％。

皖赣铁路扩能改造站前工程Ⅱ标编号：喷射混凝土作业指导书单位：编制：审核：批准：2014年2月20日发布 2014年2月 21 日实施目录1.适用范围 (3)2.作业准备 (3)2.1内业技术准备 (3)2.2外业技术准备 (3)3.技术要求 (3)4.施工程序与工艺流程 (3)4.1施工程序 (3)4.2工艺流程 (4)5.施工要求 (5)5.1施工准备 (5)5.2施工工艺 (5)6.劳动组织 (6)7.材料要求 (7)8.设备机具配置 (8)9.质量控制及检验 (8)9.1质量标准 (8)9.2混凝土的检测标准 (9)9.3喷射混凝土厚度检测 (10)9.4喷射混凝土强度的检测 (10)10.安全环保 (10)10.1安全要求 (10)10.2环保要求 (12)喷射混凝土作业指导书1.适用范围适用于皖赣铁路扩能改造站前工程Ⅱ标隧道喷射混凝土施工。

2.作业准备2.1内业技术准备组织技术人员学习实施性施工组织设计，审阅、审核施工图纸，澄清等有关技术问题，并熟悉规范和技术标准。

编制了隧道喷射混凝土作业指导书，对施工人员进行技术交底，对参加的施工人员进行岗前技术培训，考核合格后持证上岗。

2.2外业技术准备对施工作业层中所设计的各种外部技术数据收集。

各种设施配套，满足主要管理，技术要求。

3.技术要求⑴喷射混凝土原材料全部在搅拌站集中拌制。

⑵施工前按设计提供的配合比进行室内试验，确定施工配合比。

喷射混凝土的配合比应保证混合料的无侧限抗压强度能达到设计要求。

4.施工程序与工艺流程4.1施工程序(1)一般岩面可用高压水冲洗受喷面上的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面。

(2)挂Φ6的钢筋网，用环向钢筋和锚杆或钢架固定，使其密贴受喷面，以提高喷混凝土的附着力。

喷混凝土前，宜先喷一层水泥砂浆，待终凝后再喷射混凝土。

(3)设置控制喷射混凝土厚度的标志，一般采用埋设钢筋头做标志。

(4)采用湿喷机进行喷射砼施工。

喷射混凝土施工作业指导书1．适用范围适用于** 二线* 标段隧道喷射混凝土的施工。

2．编制依据《铁路隧道工程施工技术指南》( TZ204-2008)《铁路隧道工程质量验收标准》( TB10417-2003) (J287-2004)《锚杆喷射混凝土支护技术规范》 ( GB50086)铁*院《工法及相关工程措施》( ** 增综隧( 14)13)** 二线站前* 标段各隧道工点图纸3．作业准备3.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

3.2 外业技术准备准备喷射混凝土所用的材料，检查机具设备和风、水、电等管线路。

4．技术要求4.1喷射混凝土配合比通过实验选定，满足设计强度和喷射设工艺的要求，并通过试喷确定。

喷射混凝土的性能(强度、密实度、粘结力)回弹率、粉尘浓度等应符合《锚杆喷射混凝土支护技术规范》(GB50086的规4.2喷混凝土因施工方法及环境条件不同，其性能要求不同，优先采用湿喷工艺。

4.3为保证喷射质量，尽快完成喷射作业，宜选用大容量的喷射机和喷射机械手。

喷射混凝土厚度、强度应满足设计要求。

4.4采用喷钢纤维混凝土时，应根据围岩地质条件确定喷层厚度；喷钢纤维混凝土的韧度指标应满足围岩地质条件、变形量和工程类型的要求5．施工程序与工艺流程5.1 施工程序施工准备T混凝土搅拌和运输T喷射作业T养生T检验验收5.2 工艺流程隧道初期支护喷射混凝土采用湿喷工艺。

喷射混凝土在洞外拌合站集中拌制，由混凝土搅拌运输车运至洞内，采用湿喷机喷射作业。

喷射混凝土工艺流程见下图1。

施工准备图1喷射混凝土施工工艺流程图6.施工要求6.1施工准备⑴喷射前应对受喷岩面进行处理，检查开挖断面净空尺寸，危石、浮渣和岩粉是否清除干净。

喷射混凝土施工作业指导书1 目的明确隧道喷射混凝土施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道喷射混凝土施工作业。

2 编制依据《客运专线铁路隧道工程施工指南》（TZ214-2005）《客运专线铁路隧道工程施工质量验收标准》铁建设[2005]160号《新建铁路上海至南京城际轨道交通工程施工图》3 适用范围适用于沪宁城际铁路站前I标双线隧道及其辅助坑道的湿喷混凝土施工。

4 工艺流程及技术要求4.1 喷射混凝土设计隧道初期支护喷射混凝土设计厚度10～28cm，设计强度等级为C25或C20。

喷射混凝土配合比的设计应满足：强度符合设计要求、不发生管路堵塞、能向上喷射至设计厚度的要求。

4.2 喷射混凝土施工隧道初期支护喷射混凝土采用湿喷工艺。

喷射混凝土在洞外拌和站集中拌和，由混凝土搅拌运输车运至洞内，采用湿喷机喷射作业。

在隧道开挖完成后，先喷射4cm厚混凝土封闭岩面，然后打设锚杆、架立钢架、挂钢筋网，对初喷岩面进行清理后复喷至设计厚度。

施工工艺见图1。

4.2.1 喷射前准备⑴喷射前应对受喷岩面进行处理。

一般岩面可用高压水冲洗受喷岩面的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面。

若为泥、砂质岩面时应挂设细钢筋网（网格宜不大于20×20mm、线径宜小于3mm），用环向钢筋和锚钉或钢架固定，使其密贴受喷面，以提高喷射混凝土的附着力。

喷射混凝土前，宜先喷一层水泥砂浆，待终凝后再喷射混凝土。

图1 喷射混凝土施工工艺框图⑵设置控制喷射混凝土厚度的标志，一般采用埋设钢筋头做标志，亦可在喷射时插入长度比设计厚度大5cm的铁丝，每1～2m设一根，作为施工控制用。

⑶检查机具设备和风、水、电等管线路，湿喷机就位，并试运转。

①选用的空压机应满足喷射机工作风压和耗风量的要求；压风进入喷射机前必须进行油水分离；②输料管应能承受0.8MPa以上的压力，并应有良好的耐磨性能；③保证作业区内具有良好通风和照明条件。
