隧道初期支护施工步骤以及重要工程施工技术措施1. 引言隧道工程作为交通建设的重要组成部分,在近年来得到了广泛的发展和应用。
隧道施工具有地质条件复杂、施工环境恶劣等特点,因此隧道初期支护施工步骤和重要工程施工技术措施非常重要。
本文将从隧道初期支护施工步骤和重要工程施工技术措施两个方面进行探讨。
2. 隧道初期支护施工步骤隧道初期支护施工是指隧道开挖完成后,对隧道周围的岩体进行支护的工作。
以下为隧道初期支护施工步骤的具体流程:2.1 地表准备在进行隧道初期支护施工前,需要对地表进行准备。
这包括清理和规划施工现场,确保施工区域的安全和通畅。
2.2 钻孔和爆破钻孔和爆破是进行隧道初期支护的关键步骤。
首先,需要对隧道周围的岩石进行钻孔取样,以了解其物理和力学特性。
然后,根据钻孔取样数据确定爆破参数,进行爆破作业。
爆破作业的目的是将岩石破碎,为后续支护工作创造条件。
2.3 清理爆破松散物在爆破作业后,隧道中会产生一定量的松散物,包括岩屑和碎石等。
为了确保隧道施工的安全和顺利进行,需要对松散物进行清理。
2.4 初期支护结构施工隧道初期支护结构施工是针对开挖好的隧道进行结构加固和支护的工作。
一般采用的方法包括喷射混凝土支护、钢支撑和锚杆支护等。
这些支护结构的安装需要按照设计要求进行施工。
3. 重要工程施工技术措施除了隧道初期支护施工步骤外,还有许多重要的工程施工技术措施需要注意,以确保隧道的质量和安全。
以下为一些重要的施工技术措施:3.1 岩层分级掌握在隧道施工前,需要对岩层进行分级掌握。
通过岩层分级掌握,可以了解每个岩层的工程特性,以制定相应的施工方案和支护措施。
3.2 预防地下水突水地下水是隧道施工中常见的问题之一。
为了预防地下水突水,可以采取一些措施,如降低地下水位、设置防水层等。
3.3 安全监测与预警隧道施工过程中,需要进行持续的安全监测与预警工作。
这包括对隧道周围的岩体变形、地下水位变化等进行监测,以及及时采取相应的应对措施。
洞口段施工作业指导书1、洞口边仰坡及截水沟施工:洞口截水沟结合地形条件选择地面植被破坏小、排水畅通的地方进行设置。
截水沟开挖采用人工配合风镐进行,水沟浆砌片石采用挤浆法人工进行砌筑。
洞口边仰坡按设计坡度,人工配合挖掘机,自上而下分层进行开挖,随挖随刷一次到位, 局部大孤石采用松动爆破。
2、边仰坡防护:自上而下随挖随喷分层进行,并设置Φ22砂浆锚杆,锚杆长度1.5m,间距1.2m梅花布置;并挂钢筋网,钢筋直径φ8,网格间距20×20cm;喷射混凝土强度等级C20,厚度10cm。
3、洞口长管棚施工①长管棚超前支护刚度大,可承受土体的垂直和侧向压力,长管棚超前预支护具有棚架、锚固、固结地层的三种功能,它将部分荷载有效地吸收和传递到已封闭的支护结构上。
在软弱松散不良地质地带,通过长管棚注浆补充固结土体,增强隧道上方土体的稳定性,保证隧道进洞安全,满足围岩开挖稳定的要求。
②洞口长管棚设计参数隧道进、出口两端均采用长20m的长管棚,长管棚采用φ108×5的无缝钢管,长管棚施工示意图隧道超前管棚施工示意图入土深度18.5m ,由3m 、5m 两种长度管节由丝扣连接组成,丝扣搭接长度15cm 。
长管棚环向间距33.3cm ,在开挖轮廓线外25cm 处,拱部140°范围布置。
外插角1°, 与隧道中线方向一致。
施工采用地质钻水平钻孔,风钻配合顶入,注浆泵注浆。
隧道必须在管棚施工以后才能进洞开挖。
③ 长管棚施工工艺 管棚加工浆液制作隧道开挖注 浆打入管棚钻孔与清孔钻机就位搭设工作平台套拱施工劳材机准备测量放线地质调查④ 长管棚施工注浆工艺流程图长管棚施工注浆工艺流程图⑤长管棚施工方法根据管棚常规施工的过程,可以分为以下几个步骤:制作导向架(套拱)顶管封口注浆。
A 导向架(套拱)导向架的作用是保证钻孔方向的正确,使其孔向不发生偏斜,要求自身要有足够的强度和刚度,可用型钢或混凝土制作而成。

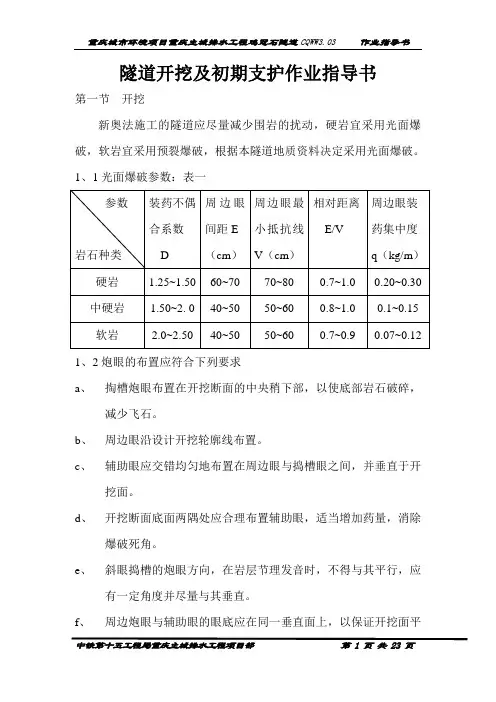

隧道开挖及初期支护作业指导书第一节开挖新奥法施工的隧道应尽量减少围岩的扰动,硬岩宜采用光面爆破,软岩宜采用预裂爆破,根据本隧道地质资料决定采用光面爆破。
1、1光面爆破参数:表一1、2炮眼的布置应符合下列要求a、掏槽炮眼布置在开挖断面的中央稍下部,以使底部岩石破碎,减少飞石。
b、周边眼沿设计开挖轮廓线布置。
c、辅助眼应交错均匀地布置在周边眼与捣槽眼之间,并垂直于开挖面。
d、开挖断面底面两隅处应合理布置辅助眼,适当增加药量,消除爆破死角。
e、斜眼捣槽的炮眼方向,在岩层节理发音时,不得与其平行,应有一定角度并尽量与其垂直。
f、周边炮眼与辅助眼的眼底应在同一垂直面上,以保证开挖面平整,捣槽炮炮眼比辅助眼眼底深10cm。
g、周边眼外斜率不得大于5cm/m,眼底不得超出开挖轮廓线10cm最大不得超过15cm。
正洞开挖炮眼布置(见下页图所示)说明:此图为硬岩爆破参数,根据围岩类别不同,可按表一进行参数调。
1.3爆破作业要求a、装药要定人、定位、定段别,不得乱装药。
b、装药前应将炮眼内泥浆、石屑吹洗干净,已装药的炮眼应及时用泥堵塞,周边眼的堵塞长度不得小于20cm。
c、爆破顺序采用先中心捣槽眼再辅助眼,周边眼,最后底眼的起爆顺序分段起爆。
d、在开挖轮廓面上炮孔痕迹均匀分布,除地质缺陷部位外,炮眼残留痕迹保留率为:硬岩≥80%,中硬岩≥70%,软岩≥50%。
e、爆破后应及时检查爆破效果,根据爆破监测成果及时调整爆破参数。
1.4 隧道洞身开挖的允许偏差及检测方法说明:为了确保不欠挖,实际开挖前按设计值+10m控制开挖轮廓线。
第二节不良地质条件下的隧道施工(见施组)在Ⅳ类围岩不良地质地段进行施工时,首先详细分析地质情况,正确判断和采取防坍措施,特别是对通过断层破碎带可能出现的情况,要有充分的估计和思想准备;要坚持“以防为主”的原则。
同时在应急设备、物质材料方面要做好充分准备。
不良地质地段的施工应遵守先排水、短进尺、弱爆破、强支护、快衬砌的施工原则。

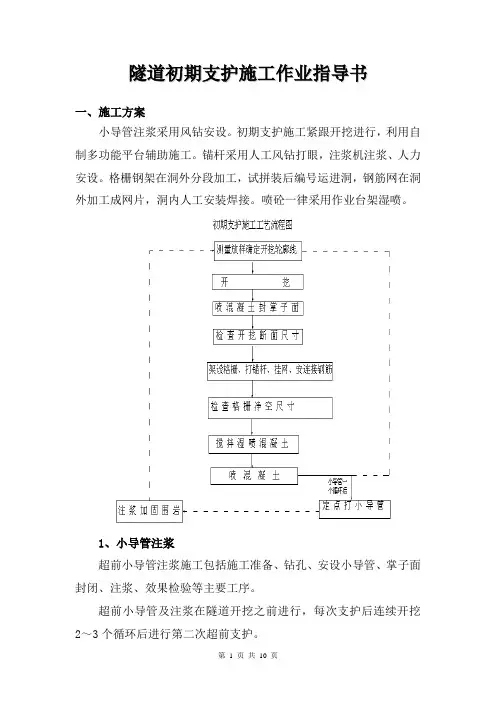

隧道初期支护施工作业指导书一、施工方案小导管注浆采用风钻安设。
初期支护施工紧跟开挖进行,利用自制多功能平台辅助施工。
锚杆采用人工风钻打眼,注浆机注浆、人力安设。
格栅钢架在洞外分段加工,试拼装后编号运进洞,钢筋网在洞外加工成网片,洞内人工安装焊接。
喷砼一律采用作业台架湿喷。
1、小导管注浆超前小导管注浆施工包括施工准备、钻孔、安设小导管、掌子面封闭、注浆、效果检验等主要工序。
超前小导管及注浆在隧道开挖之前进行,每次支护后连续开挖2~3个循环后进行第二次超前支护。
导管安装技术要求:当导管钻孔不坍孔时,用风镐、锤或风钻将导管打至设计位置;当导管钻孔容易坍孔时,则采用导管与钻头同时钻进的方法,导管前端焊接合金硬质钻头。
小导管注浆采用压力—流量双条件控制,使用KBY50/70型或性能类似的注浆泵,其注浆压力及注浆量与岩石裂隙、土壤渗透系数等有关,根据现场试验而定。
浆液材料初步拟定为水泥浆,水灰比W/C=1.0,注浆压力一般控制在0.5~1.0Mpa,必要时在孔口设置浆塞。
注浆材料、注浆方式及注浆压力在实际操作时将根据现场实际暴露的围岩情况进行调整。
浆液扩散半径根据导管密度确定,考虑注浆范围相互重叠的原则,扩散半径按下式计算:R k =(0.6~0.7)L0式中:L0-导管间的中心距离单根导管的浆液注入量Q按下式计算:Q= K R2 Lπη式中:L-导管长度η-岩体孔隙率2、砂浆锚杆利用人力配合台架风钻打眼,注浆机注浆、人力安设锚杆,待终凝后按规范要求抽样进行锚杆抗拔试验。
锚杆预先在洞外按设计要求加工制作,施工时保证锚杆钻孔位置及孔深精确,与设计及规范要求相符;锚杆用前除去油污、铁锈和杂质。
3、钢筋网钢筋网在系统锚杆施作后安设,钢筋类型及网格间距按设计要求,在洞外施做成网片。
在洞内安装,与初喷砼面间隙不大于3cm,钢筋网与锚杆交叉点焊接在一起,使钢筋网在喷射时不易晃动。
加工前对钢筋进行校直、除锈及油污等。
4、钢拱架钢支撑在洞外按单元构件加工成型,洞内安装在初喷砼(5厘米厚)和挂网之后进行,并与定位锚杆和系筋焊牢。

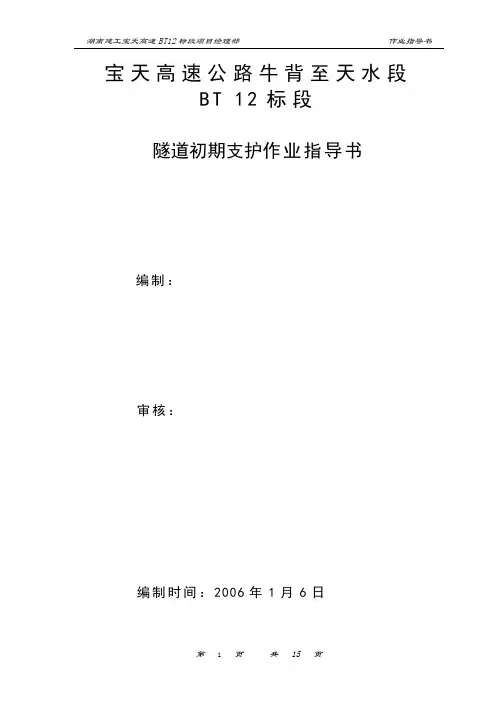

宝天高速公路牛背至天水段B T 12标段隧道初期支护作业指导书编制:审核:编制时间:2006年1月6日目录一、超前小导管施工 (3)二、钢拱架、钢格栅施工 (7)三、锚喷施工 (9)四、质量保证 (12)五、施工安全保证措施 (13)六、环境保护措施 (14)宝天高速公路BT12合同段隧道初期支护作业指导书一、超前小导管施工1、施工方法本隧道衬砌SVI(VI级围岩)、SVa(V级浅埋或加强段)、SVb(V级围岩)STⅣ(紧急停车带Ⅳ级围岩)段设计有Φ42*4超前小导管支护。
本方案采用现场加工小导管(大样图见后面附图),用喷射混凝土将开挖面和5米范围内的坑道封闭(后者已经通过初期支护实施),然后沿坑道周边向前方围岩内以15°的斜插角打入带孔的小导管,并通过小导管向围岩灌注水泥浆的施工方法。
2、施工范围如下施工部位采用超前小导管注浆技术。
上行线:下行线:注:1﹑SⅤa﹑SⅤb﹑SⅥ﹑STⅣ表示不同的衬砌类型。
上行线进口﹑下行线出口布设20m管棚,上行线出口﹑下行线进口布设40m管棚,管棚与超前小导管的搭接长度为2m。
2﹑当开挖地质情况与设计不符时,根据实际地质条件、支护参数、量测信息调整。
3、小导管布置及安装①小导管钻孔安装前,对开挖面喷射5cm~10cm厚的混凝土封闭。
②小导管采用外径Φ42mm壁厚4.0mm的无缝钢管制作,长度为270cm或320cm,前端作成尖锥形,前段管壁上每隔15cm交错钻眼,眼孔直径为8mm(大样见附图);管壁端头设置管箍。
③钻孔直径应较管径(42mm)大20mm以上,环向间距40cm,外插角15º(具体布置见后面附图)。
④小导管插入后应外露一定长度(约20cm),以便连接注浆管,并用塑胶泥(40Be 水玻璃拌525号水泥)将导管周围孔隙封堵密实。
4、注浆材料及配比本方案超前小导管注浆采用水泥浆液(要求填加水泥重量5%的水玻璃,Be为35),水泥浆水灰比为1﹕1,模数为2.4。
一、编制目的支护是隧道施工的特殊工序之一,为了保证隧道开挖施工和衬砌施工的安全,满足设计和施工规范的要求,编制此作业指导书。
二、使用范围隧道支护作业的各分项工序。
三、支护作业主要项目喷射砼、锚杆、钢筋网、钢架(格栅钢架、型钢钢架)、超前小导管等。
四、各项目操作要点一)、喷射砼喷射砼采用湿喷工艺,在喷射前要清除开挖面和待喷面的松动岩块及拱脚、墙脚处的岩屑等杂物,还应设置有控制喷层厚度的标志,对遇有滴水出水的地点应将水流引导疏干后方可进行喷射工作。
分层喷射砼时,后一层喷射应在前一层砼终凝后进行,一次喷射的厚度拱部不超过10公分,边墙不超过15公分,喷射作业紧跟开挖作业面时,砼终凝到下一循环爆破作业间隔不得小于3小时。
喷层平均厚度要大于设计厚度,表面平整度的允许偏差为10cm;喷层表面要密实、平整,无裂缝、脱落、漏喷、露筋、空鼓和渗漏水,锚杆头钢筋无外露。
喷层作业时,喷头距受喷面的距离宜为1.5~2.0m。
采用钢筋网喷射砼时要符合下列要求:1、钢筋网在初喷一层砼后进行挂设;2、钢筋网与锚杆和其他固定装置连接牢固;3、开始喷射时,要减小喷头至受喷面的距离,并调整喷射角度,钢筋保护层厚度不小于3公分;4、喷射中若有脱落的岩块或砼被钢筋网架住时,要及时清除后再喷射。
采用钢架喷射砼时要符合下列要求1、钢架与围岩间的间隙必须用喷射砼充填密实;2、喷射砼顺序应从上而下对称进行,先喷射钢架与围岩间的空隙,后喷射钢架与钢架间的砼;3、钢架要全部被砼覆盖,其保护层厚度的得小于4cm。
在有水地段进行喷射混凝土作业时要采用下列措施1、对渗漏水要先进行处理,当渗漏水范围大时,设树枝状排水导管后在进行喷射;当漏水严重时,设计泄水孔,边排水边喷射;2、喷射时,要先从远离渗漏水处开始,逐渐向渗漏出逼近,将散水集中,安设导管,使水引出,再向导管逼近喷射;3、改变混凝土配合比,增加水泥用量,先喷干混合料,待其与渗水混合后,再逐渐加水喷射。

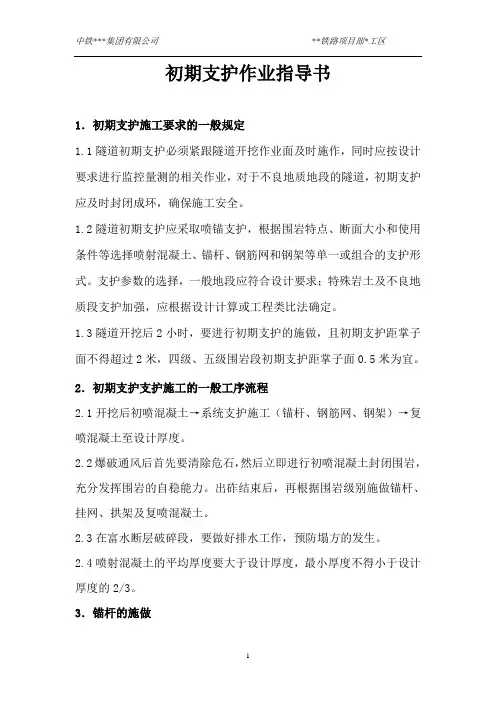

初期支护作业指导书1.初期支护施工要求的一般规定1.1隧道初期支护必须紧跟隧道开挖作业面及时施作,同时应按设计要求进行监控量测的相关作业,对于不良地质地段的隧道,初期支护应及时封闭成环,确保施工安全。
1.2隧道初期支护应采取喷锚支护,根据围岩特点、断面大小和使用条件等选择喷射混凝土、锚杆、钢筋网和钢架等单一或组合的支护形式。
支护参数的选择,一般地段应符合设计要求;特殊岩土及不良地质段支护加强,应根据设计计算或工程类比法确定。
1.3隧道开挖后2小时,要进行初期支护的施做,且初期支护距掌子面不得超过2米,四级、五级围岩段初期支护距掌子面0.5米为宜。
2.初期支护支护施工的一般工序流程2.1开挖后初喷混凝土→系统支护施工(锚杆、钢筋网、钢架)→复喷混凝土至设计厚度。
2.2爆破通风后首先要清除危石,然后立即进行初喷混凝土封闭围岩,充分发挥围岩的自稳能力。
出砟结束后,再根据围岩级别施做锚杆、挂网、拱架及复喷混凝土。
2.3在富水断层破碎段,要做好排水工作,预防塌方的发生。
2.4喷射混凝土的平均厚度要大于设计厚度,最小厚度不得小于设计厚度的2/3。
3.锚杆的施做3.1锚杆类型有φ22mm砂浆锚杆、φ25mm中空注浆锚杆两种形式。
3.2φ22mm砂浆锚杆(1)钻孔采用YT-2842mm型风枪钻眼,孔眼方向垂直于岩面(部分地段孔位可根据地质情况做调整),锚杆钻孔前根据设计要求和围岩情况,定出孔位,作出标记。
钻孔完成后检查深度,用高压风进行清孔。
(2)注浆注浆材料使用标号为P.O42.5的水泥,粒径小于3mm的砂子、并过筛。
普通锚杆砂浆配合比为水泥:砂:水=1:(1-1.5):(0.45-0.5),具体根据试验确定。
用注浆机注浆,注浆前先用水泥稀浆湿润管路,然后将已调好的砂浆倒入储浆罐内,在孔中插入注浆管,注浆压力不大于0.5Mpa。
当注浆管距孔底5-10cm时开始注浆,并随浆液的注入缓缓拔出注浆管,直至砂浆注满孔口。

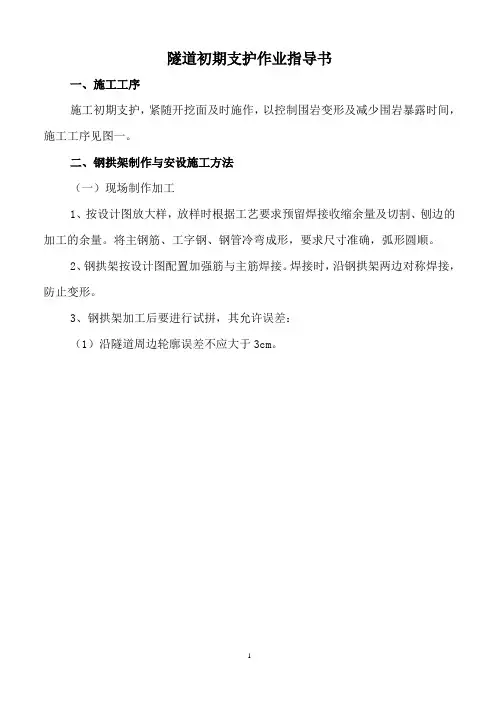

隧道初期支护作业指导书一、施工工序施工初期支护,紧随开挖面及时施作,以控制围岩变形及减少围岩暴露时间,施工工序见图一。
二、钢拱架制作与安设施工方法(一)现场制作加工1、按设计图放大样,放样时根据工艺要求预留焊接收缩余量及切割、刨边的加工的余量。
将主钢筋、工字钢、钢管冷弯成形,要求尺寸准确,弧形圆顺。
2、钢拱架按设计图配置加强筋与主筋焊接。
焊接时,沿钢拱架两边对称焊接,防止变形。
3、钢拱架加工后要进行试拼,其允许误差:(1)沿隧道周边轮廓误差不应大于3cm。
图一初期支护施工程序框图(2)钢拱架由拱部、边墙各单元钢构件拼装而成。
各单元用螺栓连接。
螺栓孔眼中心间误差不超过±0.5cm。
(3)钢拱架平放时,平面翘曲应小于±2cm。
(二)钢拱架架设工艺要求:1、保证钢拱架置于稳固的地基上,施工中在钢拱架基脚部位预留15~20cm 原地基,架立钢拱架时挖槽就位。
2、钢拱架平面应垂直隧道中线,其倾斜度不`大于2度。
钢拱架的任何部位偏离铅垂度不应大于5cm。
3、钢拱架按设计位置安设,在安设过程中当钢拱架和初喷层之间有较大间隙应设骑马垫块,钢拱架与围岩(或垫块)接触间距不应大于5cm,使钢架支撑充分起到作用。
5、为增强钢拱架的整体稳定性,将钢拱架与锚杆焊接在一起。
各种钢拱架应设纵向连接钢筋,其直径为Ф20mm,纵向连接钢筋按环向间距1.0m设置。
6、为使钢拱架准确定位,钢拱架架设前均需预先打设定位系筋。
系筋一端与钢拱架焊接在一起,另一端锚入围岩0.5~1m并用砂浆锚固,当钢拱架架设处有锚杆时应尽量利用锚杆定位。
7、钢拱架架立后应尽快施作喷砼,并将钢拱架全部覆盖,使钢拱架与喷砼共同受力。
喷射砼应分层进行,先从拱脚或墙脚向上喷射以防止上部喷射料虚掩拱脚(墙脚)而不密实,强度不够,造成拱脚(墙脚)失稳。
三、锚杆施工本隧道设计为WTD25锚杆,施工工艺流程为:钻孔清孔插入杆体注浆。
锚杆钻孔采用YT-28凿岩机,钻眼位置、方向、直径要严格控制。
苏家坪隧道支护作业指导书班级:铁工3102组别:第一组日期:2011、11、25初期支护施工作业指导书一、喷射混凝土1集料要求粗集料:粒径不大于15mm。
细集料:中砂或粗砂,细度模数大于2.5,含水率45%~55%。
2喷砼方法隧道喷射采用湿喷法。
喷浆料由自动计量拌合站生产,混凝土搅拌车运输,湿喷机喷浆。
3主要作业方法(1)、隧道开挖后应立即对岩面喷射混凝土,以防岩体发生松弛。
(2)、喷射混凝土前应设置控制喷砼厚度的标志。
(3)、施工机具布置在无危石的安全地带。
(4)、喷射前处理危石,检查开挖断面净空尺寸。
在不良地质地段,设专人随时观察围岩变化情况,当受喷面有涌水、淋水、集中出水点时,先进行引排水处理。
(5)、用高压水冲洗受喷面,当受喷面遇水易泥化时,用高压风吹净岩面。
(7)、在喷射混凝土达到初凝后方能喷射下一层。
首次喷射混凝土厚度应不小于50mm。
(8)、喷射作业分段、分片、分层,由下而上顺序进行,有较大凹洼处,先喷射填平。
(9)、喷嘴与受喷面保持垂直,距受喷面0.6~1.0m。
(10)、掌握好风压与水压,减少回弹和粉尘,喷射压力0.15~0.2MPa,水压力0.3~0.4MPa。
(11)、在已有混凝土面上进行喷射时,应清除剥离部分,以保证新老混凝土之间具有良好的粘结强度。
(12)、新喷射的混凝土应按规定洒水养护。
(13)、喷射混凝土的回弹物不得重复利用,所有的回弹混凝土应从工作面清除。
4.施工要点上导坑直先墙后,下导坑宜先拱后墙应分层喷射,分层厚度以5CM左右为直。
二、锚杆施作1概述隧道的锚杆类型有自进式锚杆和注浆锚杆两种类型。
2施工方法用风钻钻孔,注浆泵注浆。
当锚杆孔成孔后,注浆泵往孔内注入早强水泥砂浆(或砂浆),然后再插锚杆,水泥砂浆终凝后安设孔口垫板。
3施工作业方法①开挖初喷后尽快安设锚杆,然后复喷。
②锚杆原材料规格、长度、直径符合设计要求,锚杆杆体除油。
锚杆孔位、孔深及布置形式符合设计要求,锚杆用的水泥砂浆,其强度应不低于设计值。
隧道初期支护施工作业指导书隧道初期支护是由锚杆、钢架和喷射混凝土组成的一种联合受力结构。
为了充分利用围岩的承载力,初期支护要尽快施作,才能有效控制围岩变形。
初期支护施工工序为:开挖后及时进行初喷,安装锚杆,架设钢架,铺设钢筋网,最后进行复喷砼。
(1)初喷混凝土封闭岩面用高压风自上而下吹净岩面,埋设控制喷射混凝土厚度的标志钉,如工作面有滴水或涌水,提前做好钻孔埋管的引排水工作。
采用湿喷法喷射混凝土,喷射速度快,回弹量少,粉尘少。
采用TK961型湿喷机,机械手作业。
混凝土由洞外拌和站集中拌料,混凝土运输车运到工作面。
喷射作业先从拱脚或墙脚自上而下,分段分片进行,以防止上部喷射回弹料虚掩拱脚而不密实,导致强度不够,造成失稳;先将坑凹部分找平,然后喷射混凝土,使其平顺连续。
喷射操作应设水平方向以螺旋形划圈移动,并使喷头尽量保持与受喷面垂直,喷嘴口至受喷面距离0.6m~1.0m。
⑵湿喷钢钎维混凝土:A、钢钎维混凝土采用强制式搅拌机拌和,搅拌时间较普通混凝土延长4~5min,投料顺序以搅拌过程中钢钎维均匀分散和不结团为原则。
B、钢钎维先掺法。
先将水泥、砂、碎石、减水剂混合搅拌2min,再边搅拌边加钢钎维,2min后加水,再拌和2min即可上料。
C、钢钎维采用机械分散。
在搅拌机上方搭设平台,台上放置钢钎维分散机,分散机安装运动滑槽。
待水泥,集料和外加剂加入搅拌机进料口,开动分散机,随搅拌随加入钢钎维。
D、钢钎维混凝土的运输与普通混凝土一样,尽量避免发生离析。
湿喷砼、湿喷钢纤维砼施工工艺见附图《湿喷砼施工工艺流程》与附图《湿喷钢纤维施工工艺流程图》。
喷射砼工艺流程图湿喷钢钎维混凝土工艺流程图⑶施工结构锚杆在初喷混凝土后及时进行锚杆安装作业。
钻孔前根据设计要求定出孔位,作出标记,锚杆钻孔采用凿岩台车或气腿式风枪等凿岩机械;钻孔方向尽量与岩层主要结构面垂直。
除洞口加强段及个别软弱围岩地段采用中空注浆锚杆外,其余均采用16锰Φ22螺纹钢筋,全长砂浆锚固,为达到更好的锚固效果,普通砂浆锚杆设置垫板及螺栓,中空锚杆注浆浆注为30#水泥浆,锚杆锚固抗拔力:Ⅱ类围岩不小于80KN;Ⅲ类及以上不小于100KN。
×××标段隧道工程隧道初期支护作业指导书1、适用范围本作业指导书适用于×××标段×××段范围内隧道及×××隧道初期支护施工。
2、作业准备2.1内业技术准备作业指导书编制后,在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。
制定施工安全保证措施,提出应急预案。
对施工人员进行技术交底,对参加施工人员进行上岗前的技术培训,考试合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。
施工所需电力线路架设已完成,满足机械所需电力供应,并配备适合备用的柴油机。
各类材料进场,检验,抽检均符合规范要求。
3、技术要求3.1隧道开挖必须及时支护,以保证施工安全。
3.2所有原材料必须符合设计要求及国家、铁道部现行的有关标准。
3.3喷锚支护施工中,应做好下列工作:①喷锚支护施工记录②喷混凝土的强度、厚度、平整度等项检查和试验报告③监控量测记录④地质素描资料3.4对软弱围岩施工要采用多种加固措施提高围岩的自承载力。
4、施工程序与工艺流程4.1施工程序为:施工准备→超前支护→初喷砼封闭岩面→锚、网、钢拱架联合支护→喷射砼至设计厚度→围岩量测。
4.2工艺流程见下图。
五、施工要求5.1施工准备施工前对需施作的喷射砼标号应进行核实,喷砼厚度,原材料的技术条件应符合设计要求。
5.2施工工艺5.2.1超前小导管超前小导管规格符合设计要求,布置在隧道拱部135o范围。
每环搭接长度不小于1.0m。
隧道初期支护施工工艺流程图超前小导管、注浆(锚杆)施工准备洞身开挖清理危石、处理欠挖吹净岩面初喷混凝土封闭岩面 施作锚杆、挂设钢筋网喷射混凝土至设计厚度围岩量测小导管及锚杆加工浆液及砂浆制备调整检 查安设格栅拱架信息反馈、确定合理二衬时间通风排烟不合格超前小导管施工工艺流程见图。
初期支护施工作业指导书1适用范围适用于新建西安至宝鸡客运专线BLZQ-2标隧道的正洞及综合洞室的初期支护(包括喷射混凝土、锚杆、钢筋网、钢拱架)的施工.2 设计概况及编制依据2.1设计概况2.1.1 工程概况宝鸡至兰州客运专线东起陕西省宝鸡市,自西宝客专宝鸡南站引出,沿渭河峡谷南岸向西,至甘肃省天水市麦积区新建天水南站,出站下穿耤河及天水北山滑坡群,沿天巉公路向西北方向至秦安县设站,出站沿天巉公路西行,经通渭县、定西市至兰州市榆中县,穿越皋兰山、沈家岭后引入终点兰州西站.线路横跨陕西省和甘肃省两省,正线建筑长度400.740公里,其中陕西省境内45.741公里,甘肃省境内354.999公里.宝兰客专BLZQ-2标位于宝鸡市以西的渭滨区和陈仓区,起讫里程:DK655+448~DK683+620,全长28.172千米,其中隧道6.5座,总长27055.8延长米,有太宁隧道、晁峪隧道、安平隧道、林光村隧道、南马棕山隧道、千家沟隧道、牛背隧道(半),不含隧道照明.隧道主体结构采用仰拱复合式衬砌,衬砌采用C35钢筋混凝土结构.隧道初期支护由钢拱架,刚格栅、钢筋网、锚杆和喷射混凝土组成.隧道进口洞门种类繁多,设置有明洞,洞口段基础采用树根桩、钢管桩、换填等加固措施.洞口边仰坡采用锚杆框架护坡,护坡上台阶处设排水沟.2.1.2 工程地质线路经过地区大致可分为关中(渭河)平原区、南陇山与西秦岭北缘过渡带中山区、天礼盆地低山丘陵区、黄土高原沟壑梁峁区、黄河河谷兰州盆地区五个地貌单元.这些地貌单元总体上呈东西向延伸,南北向交替、条带状展布.位于渭河冲积平原东南部,南倚秦岭,北临黄河、渭河,总体地势由南而北呈阶梯状递减,西略高于东.沿线主要不良地质问题有滑坡、错落、坡面溜坍、危岩落石,其次为泥石流、岩堆、人为坑洞等.2.1.3 水文地质沿线水系为黄河水系,沿线地表水可利用的主要河流有渭河及其支流清姜河,河流均常年有水.沿线地下水主要受大气降水、河水、人工灌溉地表水体垂直入渗及秦岭山区基岩裂隙水的侧向补给,地下水位较浅.2.1.4方案设计Ⅱ级围岩:1按双块式无砟轨道设计,内轨顶面至无砟轨道底面高度为51.5厘米.2混凝土等级:喷射混凝土:C25(24h强度不低于10米Pa);拱部及边墙:C30防水混凝土;底板:C35防水钢筋混凝土;踏步机底板找平层:C20混凝土;水沟与电缆槽槽身:C30钢筋混凝土;水沟及电缆槽盖板:C35钢筋混凝土.3拱墙初期支护喷射混凝土掺加合成纤维,掺量为0.9千克/米3.4拱墙分界以拱部144°划分.拱部锚杆采用φ25*7中空锚杆,长2.5米,锚杆尾端均应配垫板、螺母.5预留变形量为5厘米,施工时应通过反馈的监控量测信息及时调整预留变形量和支护参数,以确保施工安全.Ⅲ级围岩:1按双块式无砟轨道设计,内轨顶面至无砟轨道底面高度为51.5厘米.2混凝土等级:喷射混凝土:C25(24h强度不低于10米Pa);拱部、边墙及仰拱:C30防水钢筋混凝土;仰拱填充与踏步C20混凝土;水沟与电缆槽槽身:C30混凝土;水沟及电缆槽盖板:C35钢筋混凝土.3拱墙初期支护喷射混凝土掺加合成纤维,掺量为0.9千克/米3,拱墙初期支护设置φ6.5钢筋网,网格间距为25厘米×25厘米.4拱墙分界以拱部144°划分.拱部锚杆采用φ25*7中空锚杆,边墙采用φ22砂浆锚杆,长3米.锚杆尾端均应配垫板、螺母.5预留变形量为8厘米,施工时应通过反馈的监控量测信息及时调整预留变形量和支护参数,以确保施工安全.IV级围岩:1按双块式无砟轨道设计,内轨顶面至无砟轨道底面高度为51.5厘米.2混凝土等级:喷射混凝土:C25(24h强度不低于10米Pa);拱墙及仰拱:C35防水钢筋混凝土;仰拱填充与踏步C20混凝土;水沟与电缆槽槽身:C30混凝土;水沟及电缆槽盖板:C35钢筋混凝土.3拱墙初期支护喷射混凝土掺加合成纤维,掺量为0.9千克/米3,拱墙初期支护设置φ6.5钢筋网,网格间距为20厘米×20厘米.4拱墙分界以拱部144°划分.拱部锚杆采用φ25*7中空锚杆,边墙采用φ22砂浆锚杆,长3.5米.锚杆尾端均应配垫板、螺母.5预留变形量为10厘米,施工时应通过反馈的监控量测信息及时调整预留变形量和支护参数,以确保施工安全.V级围岩:1按双块式无砟轨道设计,内轨顶面至无砟轨道底面高度为51.5厘米.2混凝土等级:喷射混凝土:C25(24h强度不低于10米Pa;拱墙及仰拱:C35防水钢筋混凝土;仰拱填充与踏步C20混凝土;水沟与电缆槽槽身:C30混凝土;水沟及电缆槽盖板:C35钢筋混凝土.3拱墙初期支护喷射混凝土掺加合成纤维,掺量为0.9千克/米3,拱墙初期支护设置ø8钢筋网,网格间距为20厘米×20厘米.4拱墙分界以拱部144°划分.拱部锚杆采用φ25*7中空锚杆,边墙采用φ22砂浆锚杆,长4米.锚杆尾端均应配垫板、螺母.5预留变形量为15厘米,施工时应通过反馈的监控量测信息及时调整预留变形量和支护参数,以确保施工安全.2.2 编制依据2.2.1《高速铁路隧道工程施工技术指南》铁建设[2010]241号2.2.2《高速铁路隧道工程施工质量验收标准》(TB 10753-2010)2.2.3《宝兰客专铁路工程设计图》;2.2.4《铁路隧道工程施工安全技术规程》(TB10304-2009 )2.2.5《铁路混凝土工程施工技术指南》铁建设[2010]241号2.2.6《铁路混凝土工程施工质量验收标准》(TB 10424-2010)2.2.7《钢筋混凝土用钢》(GB1499)3 验收标准3.1 喷射混凝土采用普通硅酸盐水泥,必要时可采用特殊水泥.3.2 喷射混凝土必须采用强制式搅拌机搅拌,其搅拌时间不得少于1.5米in.纤维喷射混凝土搅拌时间要通过现场搅拌试验确定.3.3 喷射混凝土必须采用湿喷工艺,特殊地质条件下工艺方法应符合设计要求.3.4 喷射混凝土回弹料严禁重复使用.3.5 喷射混凝土施工应分段作业.3.6 开挖后必须及时初喷混凝土,混凝土终凝到下一循环爆破作业时间不得小于3h.3.7 喷射混凝土原材料和外加剂必须满足相关设计及规范规定.3.8 喷射混凝土配合比设计应根据原材料性能、混凝土的技术条件和设计要求通过试验选定,水胶比不大于0.5,水泥用量不小于400千克/米3.3.9 混凝土的早期强度必须符合设计要求,C25喷射混凝土24h强度不得小于10米Pa.3.10喷射混凝土强度必须符合设计要求.喷射混凝土厚度的检查点数90%及以上应大于设计厚度 ,同时最小厚度不小于设计厚度 2/3.3.11喷射混凝土终凝2h后,应按施工技术方案及时采取有效措施进行养护,养护时间不少于14d.3.12喷射混凝土冬期施工时,作业区的气温和混合料进入喷射机的温度均不应低于5°C.3.13喷射混凝土表面应密实、平整,无裂缝、脱落、漏喷、露筋、空鼓和渗漏水,锚杆头钢筋无外露.3.14钢筋进场时,必须对其质量指标进行全面检查并按批抽取试件做屈服强度、抗拉强度、伸长率和冷弯试验,《钢筋混凝土用钢》(GB1499)的规定和设计要求.3.15半成品、成品锚杆的类型、规格、性能等应符合设计要求.3.16锚杆安装的数量应符合设计要求.3.17砂浆的强度等级、配合比应符合设计要求.3.18系统锚杆应在喷射混凝土完成后施工,安装时必须设置垫板,垫板与基面密贴. 3.19钢筋网所使用的钢筋的品种、规格等应符合设计要求.3.20钢筋网的安装位置应符合设计要求,并与锚杆或其他固定装置联结牢固.钢筋网的混凝土保护层厚度不得小于2厘米.3.21钢筋网应在岩面喷射一层混凝土后再铺挂,底层喷射混凝土的厚度不得小于4厘米,钢筋网搭接长度应为1~2个网孔,允许偏差为±50米米.3.22制作钢架所用型钢进场检验必须按批抽取试件作力学性能(屈服强度、抗拉强度和伸长率)工艺性能(冷弯)试验,其质量必须符合验标和设计要求.3.23型钢钢架的弯制应符合设计要求.钢架的结构尺寸应符合设计要求.3.24钢架安装不得侵入二次衬砌断面,底部不得有虚碴,相邻钢架及各节钢架间的连接应符合设计要求.3.25沿钢架外缘每隔2米应用钢楔或混凝土预制块与初喷层顶紧,钢架与初喷层间的间隙应采用喷射混凝土喷填密实.4 作业准备4.1技术准备4.1.1施工调查,对作业现场有无异常状况加以掌握,已开挖断地表有无集中灌溉或开挖现象进行登记用于指导施工.4.1.2岗前培训组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准.对参加施工人员进行上岗前技术培训,考核合格后持证上岗.对施工及操作人员进行岗前培训.4.1.3技术交底施工前必须进行技术交底,实行三级交底制度 .4.1.4制定安全保证措施,编制针对突发状况及紧急情况下的应急预案.4.1.5监控量测结果分析对将要进行二衬的段落进行监控量测数据结果分析,消除可能产生的不利因素.利用分析结果指导施工.4.1.6对各工序进行检查和复核(中线、高程、断面尺寸、净空等).4.2原材料试验和喷射混凝土配合比的选定.4.3钢筋加工厂的建设,成品、半成品的检查、验收.4.4机具设备、风、水、电管线就位准备好验收.4.5 喷射混凝土拌合站设备、混凝土运输设备的检查验收.5技术要求5.1初期支护应在开挖后及时施作,以控制围岩变形,防止坍塌.5.2锚喷支护施工中,应做好锚喷支护施工记录,并检查喷射混凝土强度、厚度、平整度及锚杆抗拔力5.3喷混凝土应与岩面、钢架、钢筋网密贴,不得留有空洞和间隙,初期支护与围岩应成为整体的支护体系.5.4 喷混凝土必须满足设计的初期强度、长期强度、厚度及其与围岩面粘结力要求.5.5喷混凝土配合比应满足设计强度好喷射工艺的要求,并通过试喷确定.湿喷混凝土水胶比不大于0.5,水泥(胶凝材料)用量不小于400千克/米3 .5.6 后一层混凝土应在前一层混凝土终凝后进行.若终凝1h后再喷射,应先用风水清洗基面.5.7 在喷边墙下部及仰拱前,需将上部断面喷射时的回弹物清理干净,防止将回弹物卷入下部喷层中降低支护能力.5.8 钢纤维在拌合物中应分散均匀,不产生结团.宜采用将钢纤维、水泥、粗细骨料先干拌后加水湿拌的方法,干拌时间不得少于1.5米in.5.9 锚杆应安装垫板,在砂浆体的强度达到10米pa后,垫板应用螺帽上紧并与喷层面紧贴,未接触部位必须楔紧.5.10 锚杆安设后不得随意敲打,填充砂浆终凝前其端部不得悬挂重物.5.11 钢筋网应在初喷混凝土后铺挂,使其与喷射混凝土形成一体.5.12 钢筋网搭接长度应为1-2个网格,应与锚杆或其他固定装置连接牢固.5.13 钢筋网保护层不得小于2厘米.5.14 初期支护钢架应工厂化制造,出厂前必须进行检验,钢架加工应符合下列要求:5.14.1 型钢钢架宜采用冷弯成型.5.14.2 钢架应按设计分节,并进行试拼和编号.钢架应尽量减少接头个数.5.14.3 钢架加工的焊接不得有假焊,焊缝表面不得有裂纹、焊瘤等缺陷.5.15 钢架安装应符合下列要求:5.15.1 钢架应在初喷混凝土后及时架设.5.15.2 钢架安装前应清除虚渣及杂物.5.15.3 安装时各节钢架连接板间应以螺栓连接牢固、密贴,沿钢架外缘每隔2米应用钢楔或混凝土预制块与初喷混凝土楔紧.5.15.4钢架应与缩脚锚杆焊接牢固;钢架背后空隙应用喷射混凝土充填密实.5.16隧道初期支护喷射混凝土设计参数(1)Ⅱ级围岩拱部初期支护喷射混凝土厚度为5厘米;(2)Ⅲ级围岩:Ⅲa型初期支护拱墙喷射混凝土厚度为12厘米;Ⅲb型初期支护边墙喷射混凝土厚度为12厘米,拱部为23厘米;(3)Ⅳ级围岩:Ⅳa型初期支护拱墙及仰拱喷射混凝土厚度分别为25厘米和10厘米;Ⅳb型初期支护拱墙及仰拱喷射混凝土厚度分别为25厘米和10厘米;Ⅳc型初期支护拱墙及仰拱喷射混凝土厚度分别为25厘米和15厘米;Ⅳf型初期支护拱墙及仰拱喷射混凝土厚度分别为25厘米;(4)Ⅴ级围岩:Ⅴa型初期支护拱墙及仰拱喷射混凝土厚度分别为28厘米;Ⅴb型初期支护拱墙及仰拱喷射混凝土厚度分别为28厘米;Ⅴc型初期支护拱墙及仰拱喷射混凝土厚度分别为30厘米;Ⅴe型初期支护拱墙及仰拱喷射混凝土厚度分别为35厘米.5.17本线隧道边墙采用φ22砂浆锚杆、拱部采用φ25中空注浆锚杆,锚杆均设置垫板.锚杆呈梅花型布置,Ⅲ级围岩锚杆间距(环*纵)为:1.2*1.5米,长度为3米,IV级围岩锚杆间距(环*纵)为:1.2*1.2米,长度为3.5米,V级围岩锚杆间距(环*纵)为:1.2*1.0米,长度为4米.5.18钢筋网片设计参数(1)Ⅱ级围岩不设钢筋网;(2)Ⅲa型初期支护拱部设置φ6.5米米钢筋网,间距25厘米×25厘米;Ⅲb型初期支护拱部180°范围设置φ6.5米米钢筋网,间距25厘米×25厘米;(3)Ⅳa、Ⅳb、Ⅳc型初期支护拱部及边墙设置φ6.5米米钢筋网,间距20厘米×20厘米;(4)Ⅳf、Ⅴa、Ⅴb、Ⅴc、Ⅴe型初期支护拱部及边墙设置φ8米米钢筋网,间距20厘米×20厘米.5.19 钢架设计参数(1)Ⅲb级围岩拱部180°设置14厘米高格栅钢架,间距1榀/1.5米.(2)Ⅳ级围岩拱部设置I18型钢钢架,间距1榀/1米.(3)Ⅴa级围岩拱部设I20a型钢钢架,间距1榀/0.8米;Ⅴb级围岩拱部设I20b型钢钢架,间距1榀/0.6米;Ⅴc级围岩拱部设I22a型钢钢架,间距1榀/0.6米;6施工程序及工艺流程6.1初期支护工艺流程6.1.1 初期支护工艺流程图如下:图6.1.3 中空锚杆施工工艺流程图图6.1.4 砂浆锚杆施工工艺流程图图6.1.5 挂网工艺流程图下一循环 不合格图6.1.6 型钢钢架施工工艺流程图6.2喷射混凝土施工要求6.2.1 施工准备(1)喷射前应对受喷岩面进行处理,检查开挖断面净空尺寸,危石、浮渣和岩粉是否清除干净.一般岩面可用高压水冲洗受喷岩面的浮尘、岩屑,当岩面遇水容易潮解、泥化时,宜采用高压风吹净岩面.若为泥、砂质岩面时应挂设细钢筋网(网格宜不大于20×20米米、线径宜小于3米米),用环向钢筋和锚钉或钢架固定,使其密贴受喷面,以提高喷射混凝土的附着力.喷射混凝土前,宜先喷一层水泥砂浆,待终凝后再喷射混凝土.(2)设置控制喷射混凝土厚度的标志,一般采用埋设钢筋头做标志,亦可在喷射时插入长度比设计厚度大 5厘米的铁丝,每1~2米设一根,作为施工控制用.(3)检查机具设备和风、水、电等管线路,机械湿喷浆手或湿喷机就位,并试运转.(4)保证作业区具有良好通风及照明条件,喷射作业的环境温度不得低于5℃.(5)若喷面的小股水或裂隙渗漏水宜采用岩面注浆或导管引排后再喷射混凝土.大面积潮湿的岩面宜采用粘结性强的混凝土,可通过添加外加剂、掺合料改善混凝土性能.大股涌水宜采用注浆堵水后再喷射混凝土.6.2.2 喷射混凝土设计隧道初期支护喷射砼标号为C25喷混凝土,喷射混凝土配合比的设计应满足:强度符合设计要求、不发生管路堵塞、能向上喷至设计厚度的要求.6.2.3 施工工艺6.2.3.1混凝土搅拌和运输(1)湿喷混凝土搅拌采取全自动计量强制式搅拌机,施工配料应严格按配合比进行操作,速凝剂在喷射机喂料时加入.(2)钢纤维混凝土的搅拌工艺应确保钢纤维在拌合物中分散均匀,不产生结团,宜优先采用将钢纤维、水泥、粗细骨料先干拌后加水湿拌的方法,且干拌时间不得少于1.5米in,或采用先投放水泥、粗细骨料和水,在拌合过程中分散加入钢纤维的方法.搅拌时间应通过现场搅拌试验确定,并应较普通混凝土规定的搅拌时间延长1~2米in,采用先干拌后加水的搅拌方式时,干拌时间不宜小于1.5米in,搅拌时间不宜小于3米in.(3)掺有合成纤维混凝土的搅拌时间宜为4~5米in.搅拌完成后随机取样,如纤维已均匀分散成单丝,则混凝土可投入使用,若仍有成束纤维,则至少延长搅拌时间30s才可使用.(4)运输采用混凝土运输罐车,随运随拌.喷射混凝土时,多台运输车应交替运料,以满足湿喷混凝土的供应.在运输过程中,要防止混凝土离析、水泥浆流失、坍落度变化以及产生初凝等现象.6.2.3.2 喷射作业(1)喷射操作程序应为:打开速凝剂辅助风→缓慢打开主风阀→启动速凝剂计量泵、主电机、振动器→向料斗加混凝土.(2)喷射混凝土作业应采用分段、分片、分层依次进行,喷射顺序应自下而上,分段长度不宜大于6米.喷射时先将低洼处大致喷平,再自下而上顺序分层、往复喷射.喷射混凝土分段施工时,上次喷混凝土应预留斜面,斜面宽度为200~300米米,斜面上需用压力水冲洗润湿后再行喷射混凝土.分片喷射要自下而上进行并先喷钢架与壁面间混凝土,再喷两钢架之间混凝土.边墙喷混凝土应从墙脚开始向上喷射,使回弹不致裹入最后喷层.分层喷射时,一次喷射混凝土厚度不小于40米米,后一层喷射应在前一层混凝土终凝后进行,若终凝1h后再进行喷射时,应先用风水清洗喷层表面.复喷是边墙一次喷射混凝土厚度控制在70~150米米,拱部控制在50~100米米,并保持喷层厚度均匀.顶部喷射混凝土时,为避免产生坠落现象,两次间隔时间宜为2~4h.(3)喷射速度要适当,以利于混凝土的压实.风压过大 ,喷射速度增大 ,回弹增加;风压过小 ,喷射速度过小 ,压实力小 ,影响喷混凝土强度 .因此在开机后要注意观察风压,起始风压达到0.5米Pa后,才能开始操作,并据喷嘴出料情况调整风压.一般工作风压:边墙0.3~0.5米Pa,拱部0.4~0.65米Pa.(4)喷射时使喷嘴与受喷面间保持适当距离,喷射角度尽可能接近90°,以使获得最大压实和最小回弹.喷嘴与受喷面间距宜为0.6~1.8米;喷嘴应连续、缓慢作横向环行移动,一圈压半圈,喷射手所画的环形圈,横向40~60厘米,高15~20厘米;若受喷面被钢架、钢筋网覆盖时,可将喷嘴稍加偏斜,但不宜小于70°.如果喷嘴与受喷面的角度太小 ,会形成混凝土物料在受喷面上的滚动,产生出凹凸不平的波形喷面,增加回弹量,影响喷混凝土的质量.(5)回弹率应予以控制,拱部不超过25%,边强不超过15%,应尽量采用经过验证的新技术,减少回弹率,回弹物不得重新用作喷射混凝土材料.6.2.3.3养护喷射混凝土终凝2小时后,应进行养护.采用喷雾养护,养护时间不小于14d.当气温低于+5℃时,不得洒水养护.6.3 锚杆施工6.3.1 锚杆施工前的准备1检查锚杆类型,规格,质量及其性能是否与设计相符.2根据锚杆类型,规格及围岩情况准备钻孔机具.6.3.2 锚杆钻孔隧道采用煤电钻成孔.煤电钻施工既可解决土质隧道遇水软化围岩的问题,又可解决在土质隧道施工中采用常规的冲击钻不易排碴、成孔困难的难题,可以提高在黄土隧道的成孔速度和安全性.锚杆钻孔前按照设计间距布孔;钻孔方向尽可能垂直结构面或初喷砼表面;锚杆孔比杆径大 15㎜,深度误差不得大于±50米米;成孔后采用高压风清孔.6.3.3 砂浆锚杆注浆及安装锚杆注浆安装前须先做好材料、机具、脚手平台和场地准备工作,原材料检验合格.砂浆锚杆作业程序是:先注浆,后放锚杆.具体操作是:先将水注入牛角泵内,并倒入少量砂浆,初压水和稀浆湿润管路,然后再将已调好的砂浆倒入泵内.将注浆管插至锚杆眼底,将泵盖压紧密封,一切就绪后,慢慢打开阀门开始注浆.在气压推动下,将砂浆不断压入眼底,注浆管跟着缓缓退出眼孔,并始终保持注浆管口埋在砂浆内,以免浆中出现空洞,将注浆管全部抽出后,立即把锚杆插入眼孔,然后用木楔堵塞眼口,防止砂浆流失.锚杆孔中必须注满砂浆,发现不满须拨出锚杆重新注浆.注浆管不准对人放置,以防止高压喷出物射击伤人.砂浆应随用随拌,在初凝前全部用完,使用掺速凝剂砂浆时,一次拌制砂浆数量不应多于3个孔,以免时间过长,使砂浆在泵、管中凝结.锚杆注浆完成后,应及时清洗,整理注浆用具,除掉砂浆凝聚物,为下次使用创造好条件.6.3.4中空注浆锚杆安装(1)安装前,应检查锚杆体钻头的水孔是否畅通,若有异物堵塞,应及时清理.(2)锚杆体装入设计深度后,应用水和空气洗孔,直至孔口反水或返气.(3)注浆材料宜采用纯水泥浆或1:1水泥砂浆,水灰比宜为0.4~0.5.采用水泥砂浆时砂子粒径不应大于1.0米米.(4)注浆料应由杆体中孔灌入,上仰孔应设置止浆塞和排气孔.6.4 钢筋网制作(1)钢筋调直、切割将检验合格符合设计要求的钢筋运至加工场集中加工,先用钢筋调直机把钢筋调直,再按照设计要求的钢筋网片尺寸切割成段.(2)钢筋除锈钢筋焊接前要先将钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均清除干净;加工完毕后的钢筋网片应平整,钢筋表面无削弱钢筋截面的伤痕.(3)钢筋网片加工钢筋网片在钢筋加工场内集中加工.用钢筋调直机把钢筋调直,截成钢筋条,钢筋网片尺寸根据拱架间距和网片之间搭接长度综合考虑确定.隧道初期支护钢筋网采用Φ8、Φ6.5钢筋,网格尺寸为20厘米×20厘米~25厘米×25厘米.(4)成品的存放制作成型的钢筋网片必须轻抬轻放,避免摔地产生变形.钢筋网片成品应远离加工场地,堆放在指定的成品堆放场地上.存放和运输过程中要避免潮湿的环境,防止锈蚀、污染和变形.(5)挂网按图纸标定的位置挂设加工好的钢筋网片,钢筋网片随初喷面的起伏铺设,绑扎固定于先期施工的系统锚杆之上,再把钢筋网片焊接在一起,网片搭接长度为1~2个网格.6.5钢架施工6.5.1 钢架加工(1)型钢钢架加工:加工场地用砼硬化,精确抹平,按设计放出加工大样.钢架弯制结合隧道开挖方法采用型钢弯制机按照隧道断面曲率分节进行弯制,弯制完成后,先在加工场地上进行试拼.各节钢架拼装,要求尺寸准确,弧形圆顺,要求沿隧道周边轮廓误差为±3厘米;型钢钢架平放时,平面翘曲偏差应为2厘米.(2)格栅钢架加工格栅钢架在现场设计的工作台上加工.工作台为δ=20米米的钢板制成,其上根据不同断面的钢架主筋轮廓放样成钢筋弯曲模型.钢架的焊接在胎模内焊接,控制变形.按设计加工好各单元格栅钢架后,组织试拼,检查钢架尺寸及轮廓是否合格.加工允许误差:沿隧道周边轮廓误差为±3厘米,平面翘曲允许偏差为2厘米,接头连接要求同类之间可以互换.格栅钢架各单元必须明确标准类型和单元号,并分单元堆放于地面干燥的防雨蓬内.6.5.2 钢架安装钢架安装在掌子面开挖初喷完成后立即进行.根据测设的位置,各节钢架在掌子面以螺栓连接,连接板应密贴.为保证各节钢架在全环封闭之前置于稳固的地基上,安装前应清除各节钢架底脚下的虚碴及杂物.同时每侧安设2根锁脚锚管将其锁定,底部开挖完成后,底部初期支护及时跟进,将钢架全环封闭.Ⅴ级围岩需在拱部钢架基脚处设槽钢以增加基底承载力.为保证钢架位置安设准确,隧道开挖时在钢架的各连接处预留连接板凹槽.初喷砼时,在凹槽处打入木楔,为架设钢架留出连接板(和槽钢)位置.钢架按设计位置安设,在安设过程中当钢架和初喷层之间有较大间隙应每隔2米用砼预制块楔紧,钢架背后用喷砼填充密实.钢架纵向连接采用Φ22钢筋,环向间距1米.钢架落底接长在单边交错进行,每次单边接长钢架1~2排.在软弱地层可同时落底接长和仰拱相连并及时喷射砼.接长钢架和上部钢架通过垫板用螺栓牢固准确连接.架立钢架后应尽快进行喷砼作业,以使钢架与喷砼共同受力.喷射砼分层进行,先从拱脚或墙角处由下向上喷射,防止上层喷射料虚掩拱脚(墙角)不密实,造成强度不够,拱脚(墙角)失稳.7 施工要求7.1 喷射混凝土7.1.1喷射混凝土原材料先检验合格后才能使用,速凝剂应妥善保管,防止变质.严格控制拌合物的水灰比,经常检查速凝剂注入环的工作状况.喷射混凝土的坍落度宜控制在8~13厘米,过大混凝土会流淌,过小容易出现堵管现象.喷射过程中应及时检查混凝土的回弹率和实际配合比.喷射混凝土的回弹率:侧壁不应大于15%,拱部不应大于25%.7.1.2必须在隧道开挖后及时进行施作.喷射混凝土严禁选用具有潜在碱活性骨料.喷混凝土厚度应预埋厚度控制标志,严格控制喷射砼的厚度 .7.1.3喷射前应仔细检查喷射面,如有松动土块应及时处理.喷射机应布置在安全地带,并尽量靠近喷射部位,便于掌机人员与喷射手联系,随时调整工作风压.7.1.4喷射完成后应检查喷射混凝土与岩面粘结情况,可用锤敲击检查.同时测量其平整。
初期支护施工作业指导书文件编号:FCCT/OM-WYS.002受控状态:编制:审核:批准:发放编号:2006年2月22日初期支护施工作业指导书一、目的:在隧道开挖工程中,为了防止因遇到软弱岩层、围岩破碎、渗水严重等因素造成洞身局部失稳或大面积坍塌,及时对洞身进行施工支护以确保施工安全和正常的施工进度。
二、适用范围:适用于隧道全断面法及上下台阶法。
三、施工原则施工应遵循“短进尺、强支护、快封闭、勤观测”的原则施工,稳打稳扎,保证洞身的稳定和确保施工安全。
四、相关要求1、在遇到不稳定围岩,立即停止开挖,技术人员确定支护方案,施工人员按照已确定的支护方案及时进行施工。
2、在施工支护后,当砼的强度达到80%时,然后进行隧道开挖,隧道开挖采用短进尺、弱爆破进行施工。
五、初期支护1、支护参数衬砌类型采用复合衬砌,初期支护起着重要的作用,每种围岩隧道具体支护参数如下:复合衬砌支护类型表施工支护作为稳定围岩、确保施工安全的必要措施,必须在开挖后立即进行。
支护作业视围岩稳定程度,依据设计文件,采用不同的支护参数。
Ⅴ级围岩喷锚施工支护紧跟开挖实施,拱部设φ25中空注浆锚杆,长4.0m,边墙设砂浆锚杆长4.0m,纵向间距0.8m,环向间距1.0m,拱墙部挂钢筋网(φ8),间距20×20cm,喷C20早强速凝砼28cm厚,并加设型钢钢架1榀/0.8m。
Ⅲ级围岩采用喷锚施工支护,拱部设φ25中空注浆锚杆,长3.0m,边墙设砂浆锚杆长3.0m,纵向间距1.0m,环向间距1.2m,拱墙部挂钢筋网(φ8),间距20×20cm,喷C20早强速凝砼15cm厚。
Ⅱ级围岩采用素喷施工支护,素喷C20早强砼封闭开挖轮廓,喷射砼厚8cm。
根据围岩情况和地质构造局部可设法向锚杆和挂网。
对于隧道内其它地段,结合现场地质情况,在施工过程中,如出现不良地质地段会同设计、监理共同制定超前支护方案,稳妥掘进,确保安全。
2、初期支护(1)、喷射混凝土:喷射混凝土有C25素喷混凝土、C25网喷混凝土、C25聚酯纤维喷混凝土三种类型。
四川路桥西成铁路客运专线XCZQ-3初期支护施工编制审核接受人日期四川路桥西成铁路客运专线四川段3标段二○一三年六月四川路桥西成铁路客运专线四川段3标段初期支护施工作业指导书初期支护施工作业指导书一、编制依据1.1工序采用的标准:1.1.1、《客运专线铁路隧道工程施工质量验收暂行标准》1.1.2、《客运专线铁路隧道工程施工技术指南》1.1.3、《铁路隧道施工规范》1.1.4、《铁路隧道工程质量检验评定标准》1.1.5、《锚杆喷射混凝土支护技术规范》1.1.6、《铁路隧道喷锚构筑法技术规范》1.2工序采用的设计文件:1.2.1、《仙女岩隧道设计图》(西成客专施隧-28(EY))1.2.2、《双线隧道复合式衬砌参考图》(西成贰隧参03)1.2.3、《双线隧道下锚段复合式衬砌参考图》(西成贰隧参04)1.2.4、《西成线隧道综合洞室参考图》(西成贰隧参06)1.2.5、《西成线隧道辅助工法参考图》(西成贰隧参09)二、适用范围仙女岩隧道洞身开挖、超前支护和初期支护。
三、施工准备⑴、施工前熟悉设计文件,领会设计意图,做好现场调查和图纸核对工作。
⑵、施工场地应结合工程规模、工期、地形特点、弃渣场和水源等情况进行合理布置。
⑶、从事隧道施工的各类特殊岗位人员均应持证上岗。
⑷、隧道施工前应对施工人员进行安全培训和安全、技术交底。
⑸、应做好工程所需材料的选择和相关检测、试验工作。
⑸、应配备满足工程需要的施工设备和仪器,并完成相应的检定工作。
四、施工方法1.1喷射混凝土本隧道钢架锚(网)喷射混凝土设计参数见附表《双线隧道复合式衬砌参考图》(西成贰隧参03)和《双线隧道下锚段复合式衬砌参考图》(西成贰隧参04)。
(1)施工方法1喷射混凝土采用湿喷法,混凝土由洞外拌和站集中拌料,混凝土运输车运到工作面。
喷射作业分段、分片、由下而上顺序进行。
先初喷混凝土厚度3~5cm,等锚杆、钢筋网、钢架安装完后进行混凝土分层复喷作业,喷至设计厚度。
四川路桥西成铁路客运专线XCZQ-3初期支护施工作业儈导満编制审核接受人日期四川路桥西成铁路客运专线四川段3标段二O—三年六月初期支护施工作业指导书一、编制依据1.1 工序采用的标准:1.1.1 、《客运专线铁路隧道工程施工质量验收暂行标准》1.1.2 、《客运专线铁路隧道工程施工技术指南》1.1.3 、《铁路隧道施工规范》1.1.4 、《铁路隧道工程质量检验评定标准》1.1.5 、《锚杆喷射混凝土支护技术规范》1.1.6 、《铁路隧道喷锚构筑法技术规范》1.2 工序采用的设计文件:1.2.1 、《仙女岩隧道设计图》(西成客专施隧-28 (EY))1.2.2 、《双线隧道复合式衬砌参考图》(西成贰隧参03)1.2.3 、《双线隧道下锚段复合式衬砌参考图》(西成贰隧参04)1.2.4 、《西成线隧道综合洞室参考图》(西成贰隧参06)1.2.5 、《西成线隧道辅助工法参考图》(西成贰隧参09)二、适用范围仙女岩隧道洞身开挖、超前支护和初期支护。
三、施工准备⑴、施工前熟悉设计文件,领会设计意图,做好现场调查和图纸核对工作。
⑵、施工场地应结合工程规模、工期、地形特点、弃渣场和水源等情况进行合理布置。
⑶、从事隧道施工的各类特殊岗位人员均应持证上岗。
⑷、隧道施工前应对施工人员进行安全培训和安全、技术交底。
⑸、应做好工程所需材料的选择和相关检测、试验工作。
⑸、应配备满足工程需要的施工设备和仪器,并完成相应的检定工作。
四、施工方法1.1 喷射混凝土本隧道钢架锚(网)喷射混凝土设计参数见附表《双线隧道复合式衬砌参考图》(西成贰隧参03)和《双线隧道下锚段复合式衬砌参考图》(西成贰隧参04)。
(1)施工方法喷射混凝土采用湿喷法,混凝土由洞外拌和站集中拌料,混凝土运输车运到工作面。
此文档收集于网络,如有侵权请联系网站删除喷射作业分段、分片、由下而上顺序进行。
先初喷混凝土厚度3〜5cm等锚杆、钢筋网、钢架安装完后进行混凝土分层复喷作业,喷至设计厚度。
喷射混凝土在终凝后,及时进行混凝土养护工作,可有效提高混凝土强度3%左右。
湿喷混凝土工艺流程图(2) 施工技术要求:a. 原材料计量要准确,杂质含量不超标,砂、石料、水泥、水的计量误差〉2%速凝剂等外加剂的计量〉0.5%。
b. 喷射前处理危石,检查开挖断面净空尺寸。
必要时素喷混凝土封闭掌子面,确保作业安全。
在拱部和边墙处环向设置控制喷混凝土厚度的标志。
c. 采用强制式搅拌机拌制混凝土。
d.用高压水冲洗受喷面(受喷面遇水易泥化时,用高压风吹净岩面)。
e. 喷射作业分段、分片、分层,由下而上顺序进行,每层喷射厚度控制在5〜6cmf. 喷嘴与岩面垂直,距受喷面0.6〜1.2m。
g. 施工中经常检查出料弯头和管路接头,发现堵管立即关闭总进气阀。
(3)喷射混凝土质量控制要求喷射混凝土质量控制要求1.2锚杆隧道采用的锚杆为’22砂浆锚杆和1 25中空锚杆。
锚杆设计长度为3米、3.5米和4米三种规格。
锚杆安装质量验收方法进行抗拔试验,要求抗拔试验平均值不小于设计值(一般铁路设计为150KN,单根锚杆抗拔力最小值不小于设计值的90%(1)砂浆锚杆施工方法:采用锚杆作业台架钻锚杆孔,人工安装锚杆。
利用高压风或水清孔,完成后采用后退式注浆(砂浆强度不低于M20,以保证孔内浆液饱满。
施工技术措施:孔径要与锚杆直径相匹配,锚杆孔径应大于设计的锚杆直径15mm孔深一般比锚杆稍长一些(10cm以上);孔向应按设计方向钻进,垂直岩面;锚杆规格、长度、直径符合设计要求,锚杆杆体除锈除油。
施工工艺见图砂浆锚杆施工工艺流程图(2)1 25中空锚杆施工方法钻孔深度比设计孔深长10cm 以上时,可安装锚杆,并用不低于 M20强度的砂浆注浆, 采用注浆机注浆,注浆压力符合设计要求;一般按单杆达到设计注浆量作为结束标准。
当注浆压力达到设计终压不少于 20分钟,进浆量仍达不到注浆终量时,亦可结束注浆, 并保证锚杆孔浆液注满。
最后在综合检查判定注浆质量合格后,安装垫板和螺帽。
施工技术措施:锚杆插入前必须先用高压风清孔,锚杆必须装好锚头,边旋转边将锚杆 送入眼孔,然后安装止浆塞、垫板、螺母;注浆压力控制在0.5〜I.OMpa,终压控制在2〜 2.5Mpa,并排除孔内气体确保孔内浆液饱满;安装前锚杆杆体除锈除油;锚杆布置形式 按照设计参数(设计有1.2 X 1.5米、1.2 X 1.2米、1.2 X 1.0米三种形式按照围岩级别选用)布置,按要求定出锚杆位置,锚杆间距允许误差土150mm 锚杆与岩面基本垂直;锚杆垫板与孔口混凝土密贴。
随时检查锚杆头的变形情况,紧固垫板螺帽。
施工工艺见中空注浆锚杆施工工艺流程图1.3钢筋网施工方法钢筋网片预先按设计钢拱架间距在洞外加工好备用,钢拱架施作好后进行钢筋网的铺 装,钢筋网随高就低紧贴初喷面,施工技术措施:使用的钢筋须经试验合格,使用前要 除锈,在洞外分片制作,安装时搭接长度应为1-2个网孔,与锚杆和钢架绑扎连接(或点焊焊接)牢固;钢筋网设在靠近岩面一侧; 喷混凝土时,减小喷头至受喷面距离和风压,以减少钢筋网振动,降低回弹。
钢筋网喷 混凝土保护层厚度不小于3cm1.4钢架(格栅钢架、型钢钢架)不 合 格1.4.1根据开挖方法和步骤分部分片安装,为了使左右侧支护上部拱架便于与下部连 接,安装拱部钢架时在拱脚处垫上垫板,并根据设计要求每侧用2根© 22mn ®脚锚杆锁固并注不小于M20砂浆。
安装好拱架后按设计施作注浆锚杆,将锚杆的尾部焊于拱架上。
钢架与初喷混凝土之间尽量贴紧,如因开挖造成凹凸不平,并有较大间隙时,设置混凝 土垫板或钢板,严禁用片石和木材填塞,保护层厚度不小于3cm 两排钢架间用© 22钢筋拉杆纵向连接牢固(型钢钢架见下图,格栅钢架纵向连接钢筋环向间距 im ,以形成整体受力结构。
型钢钢架纵向连接钢筋布置示意图1i .■■- i- i M :.i1 i i1j111卩还1■ii c -? f —yi 1 1 ijii i 銅聲號%何- E1 ij 1\ u rdIi1—_0.J JL J用142施工工艺流程:1.4.3 钢架加工制作与架设工艺要求:钢架加工制作时,构件的连接是关键性的工艺,应符合《钢结构工程施工质量验收规范》(GB50205-2001的规定执行,确保各类焊缝及螺栓连接质量。
1.4.2.1 钢架加工制作设计工艺要求(1)钢架在现场加工厂集中制作。
按设计图放大样时,应根据工艺要求预留焊接收缩量及切割、刨边的加工余量。
将主筋、型钢冷弯成形,要求尺寸准确,弧形圆顺。
格栅钢架加强筋与主筋焊接时,沿钢架两边对称焊接,防止变形。
(2)严格焊前和焊缝检查:①焊接材料均应附有质量说明书,并应符合设计文件的要求和国家标准规定。
②有锈蚀的钢材禁止使用,对轻微浮锈油污等应清除干净并对焊点进行防锈处理。
③焊制前对焊工进行试焊,并按照规范经考试合格后进行焊接等级评定。
④焊接前要复查组装质量和焊缝区应修整合格后才能施焊,焊接完毕后应清除熔砟和金属飞溅物;并要检查验收焊接质量,不允许出现漏焊和假焊等现象。
(3)钢架加工后要进行试拼,其允许误差为:①沿隧道周边轮廓误差为土3cm②钢架由拱部、边墙各单元钢构件拼装而成,各单元用螺栓连接,螺栓孔眼中心间距公差不超过土0.5 mm.③钢架平放时,平面翘曲应小于土2cm。
1.4.2.2 钢架架设工艺要求:(1)为保证钢架置于稳固的地基上,施工中应在钢架基脚部位预留0.15〜0.20m原地基, 架立钢架时人工挖槽就位。
(2)钢架平面应垂直于隧道中线,其倾斜度不大于2度。
钢架的任何部位偏离铅垂面不此文档收集于网络,如有侵权请联系网站删除应大于5cm。
(3)钢架在安设过程中当钢架和初喷层之间存在较大间隙时应设垫块,钢架与初喷混凝土(或垫块)接触间距不应大于100 cm,每套垫块按照1号一块,2号二块(垫块参照双线隧道复合式衬砌图制作)计列。
(4)为增强钢架的整体稳定性,将钢架与(定位)锚杆焊接在一起。
各种钢架应设纵向设| 22mm连接钢筋,纵向连接钢筋的环向间距见参照双线隧道复合式衬砌图中各种钢架设计图。
为确保钢架准确定位,钢架架设前均需预先打设定位锚杆;锚杆一段与钢架焊接,另一端锚入围岩中并用砂浆锚固。
(5)钢架架立后及时施作喷混凝土,将钢架覆盖;喷射混凝土应分层进行,每层厚度5〜6cm 左右,先从拱脚或墙脚向上喷射以防止上部喷射料虚掩拱脚(墙脚)而不密实,导致强度不够,造成拱(墙)脚失稳。
144钢架安装允许偏差应符合下表要求:2超前注浆小导管施工方法2.1超前小导管设计技术参数(1)超前小导管设计技术参数超前小导管规格:采用© 42mm的钢花管,© 42mm的钢花管壁厚3.5mm单根长4 m,在钢管前端部钻注浆孔,孔径10mm孔间距15cm,呈梅花形布置,前端加工成锥形,尾部不钻孔长度不小于30cm,作为止浆段。
小导管环向间距30〜50cm。
钢管外插角采用10°〜12°为宜,可根据实际情况调整。
注浆材料采用1: 1 (重量比)水灰比的水泥浆液,并根据现场确认调整;注浆压力为0.5〜1.0MP&相邻两排小导管搭接长度不小于100 cm。
(2)超前锚杆设计技术参数超前锚杆规格:采用岷5中空锚杆,单根长3.5m,呈梅花形布置,锚杆环向间距40〜60cm锚杆外插角采用10°〜12°为宜,可根据实际情况调整。
注浆材料采用1: 1 (重量比)水灰比的水泥浆液,并根据现场确认调整;注浆压力为0.5〜1.0MPa相邻两排锚杆搭接长度不小于100 cm.2.2超前小导管、超前锚杆施工质量控制点①配合使用的型钢钢架或格栅钢架参见对应地段的支护设计图。
为了保证小导管和锚杆的支护效果,减小小导管和锚杆的外插角,可在型钢腹部穿孔以便小导管和锚杆穿过,钢管尾部与钢架焊接固定。
②小导管和锚杆安设采用钻孔打入法,钻孔孔径比小导管外径大3〜5mm然后将小导管和锚杆穿过钢架,用锤击或钻机顶入,插入钻孔深度不小于小导管长度的90%并用高压风将钢管内的砂石吹出。
③小导管和锚杆安设后,用塑胶泥封堵孔口及周围的裂隙,必要时在小导管和锚杆附近及工作面上喷射混凝土,以防止工作面坍塌。
④隧道的开挖长度应小于小导管的注浆长度,预留部分作为下一循环的止浆墙。
2.3施工工艺流程及验收标准:超前小导管施工工艺流程图超前小导管施工允许偏差应符合下表要求:注浆效果检查标准:注浆量达到设计注浆量或注浆压力达到设计终压时可结束注浆。
在注浆过程中要随时观察注浆压力计注浆泵排浆量的变化,分析注浆情况,防止堵管、跑浆、漏浆。
并做好注浆记录,以便分析注浆效果。
3、安全质量措施3.1质量标准严格按《客运专线铁路隧道工程施工技术指南》、《客运专线铁路隧道工程施工质量验收暂行标准》的要求施工。
