第1篇

一、项目背景

随着城市化进程的加快，燃气作为一种清洁、高效的能源，在居民生活和工业生产中发挥着越来越重要的作用。本方案以某城市燃气工程为例，详细阐述燃气工程施工的流程、技术要点及质量控制措施。

二、工程概况

1. 项目名称：某城市燃气管道工程

2. 工程地点：某城市市区及周边区域

3. 工程规模：新建燃气管道总长度约50公里，新建调压站3座，新建储气柜1座

4. 工程内容：包括燃气管道铺设、调压站建设、储气柜安装、阀门井施工、管道防腐、管道试压、系统调试等

5. 工程期限：预计工期12个月

三、施工准备

1. 施工组织设计：根据工程规模和特点，成立项目经理部，明确各部门职责，制定施工组织设计。

2. 人员配置：组织专业施工队伍，包括管道施工、电气施工、防腐施工、调试等人员，并进行岗前培训。

3. 材料设备：根据工程需求，采购符合国家标准的燃气管道、阀门、法兰、防腐材料、施工工具等设备。

4. 施工图纸及资料：收集并审核施工图纸及相关资料，确保施工方案的可行性。

四、施工方案

1. 管道铺设

- 施工方法：采用地下管道铺设，采用挖掘机开挖沟槽，人工清理沟槽，管道铺设采用焊接或法兰连接。

- 技术要点：管道铺设前，对沟槽进行测量放线，确保管道走向准确；管道焊接采用双面焊接，保证焊接质量；管道连接处应进行密封处理，防止泄漏。 - 质量控制：严格控制管道铺设的坡度、间距、埋深等参数，确保管道铺设质量。

2. 调压站建设

- 施工方法：采用现浇混凝土结构，预制构件安装，室内设备安装。

- 技术要点：混凝土浇筑采用分层浇筑，确保混凝土密实；预制构件安装应保证位置准确、连接牢固；室内设备安装应符合设计要求。

- 质量控制：严格控制混凝土浇筑质量，确保预制构件安装精度，对室内设备进行严格检验。

3. 储气柜安装

- 施工方法：采用预制储气柜，现场组装，安装。

- 技术要点：预制储气柜应进行严格检验，现场组装应保证精度；安装过程中，应确保储气柜与基础连接牢固。

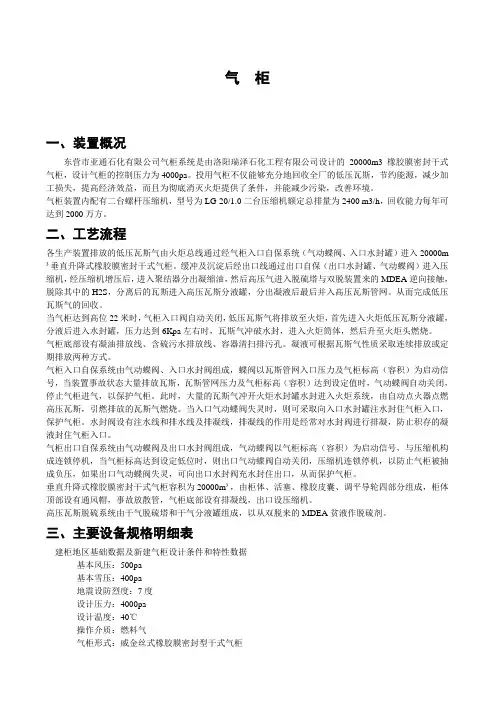

气 柜

一、装置概况

东营市亚通石化有限公司气柜系统是由洛阳瑞泽石化工程有限公司设计的20000m3橡胶膜密封干式气柜，设计气柜的控制压力为4000pa。投用气柜不仅能够充分地回收全厂的低压瓦斯，节约能源，减少加工损失，提高经济效益，而且为彻底消灭火炬提供了条件，并能减少污染，改善环境。

气柜装置内配有二台螺杆压缩机，型号为LG-20/1.0二台压缩机额定总排量为2400 m3/h，回收能力每年可达到2000万方。

二、工艺流程

各生产装置排放的低压瓦斯气由火炬总线通过经气柜入口自保系统（气动蝶阀、入口水封罐）进入20000m³垂直升降式橡胶膜密封干式气柜。缓冲及沉淀后经出口线通过出口自保（出口水封罐、气动蝶阀）进入压缩机，经压缩机增压后，进入聚结器分出凝缩油，然后高压气进入脱硫塔与双脱装置来的MDEA逆向接触，脱除其中的H2S，分离后的瓦斯进入高压瓦斯分液罐，分出凝液后最后并入高压瓦斯管网。从而完成低压瓦斯气的回收。

当气柜达到高位22米时，气柜入口阀自动关闭，低压瓦斯气将排放至火炬，首先进入火炬低压瓦斯分液罐，分液后进入水封罐，压力达到6Kpa左右时，瓦斯气冲破水封，进入火炬筒体，然后升至火炬头燃烧。

气柜底部设有凝油排放线、含硫污水排放线、容器清扫排污孔。凝液可根据瓦斯气性质采取连续排放或定期排放两种方式。

气柜入口自保系统由气动蝶阀、入口水封阀组成，蝶阀以瓦斯管网入口压力及气柜标高（容积）为启动信号，当装置事故状态大量排放瓦斯，瓦斯管网压力及气柜标高（容积）达到设定值时，气动蝶阀自动关闭，停止气柜进气，以保护气柜。此时，大量的瓦斯气冲开火炬水封罐水封进入火炬系统，由自动点火器点燃高压瓦斯，引燃排放的瓦斯气燃烧。当入口气动蝶阀失灵时，则可采取向入口水封罐注水封住气柜入口，保护气柜。水封阀设有注水线和排水线及排凝线，排凝线的作用是经常对水封阀进行排凝，防止积存的凝液封住气柜入口。

低压燃料气回收设施2万立方米卷帘干式气柜铆装施工方案

1、编制依据

◇ 长岭炼化岳阳工程设计有限公司项目号63-2008-02B图号0321-06/1~144的全套2万立方米卷帘干式气柜设计图纸

◇ GB50205-2001 《钢结构工程施工及验收规范》

◇ 本工程的施工图及设计修改单

◇ 我公司类似工程的施工经验

◇ 我公司现有的施工技术、装备能力

◇ 我公司《ISO9001-2000质量手册》

◇ 我公司《HSE管理体系》

2、工程概况及工程施工特点

2.1工程概况

二万立方米卷帘式干式气柜为中石化长岭分公司油品质量升级改造工程低压燃料气回收设施项目的主体设备工程，气柜主要由外围立柱钢结构、气柜罐壁、柜底、罐顶、T围栏架台、T围栏构件、活塞底板、活塞围栏及密封装置等附件构成。气柜总高33.9米，罐体规格为φ34377×4.5（6）×28500，设备金属重579859Kg（不包括活塞水泥砼重）。

2.2工程特点

2.2.1项目涉及施工的专业多，交叉作业多。

2.2.2气柜构件制造繁琐，要求精度高且工作量大。

2.2.3施工焊接量大，焊接质量要求高。

2.2.4柜体防腐要求高，除锈、涂装工作量大，高空作业多。

2.2.5施工场地安全要求高。

2.2.6关键过程有：钢结构施工防焊接变形、气柜调平与气密试验

2.2.7特殊过程有：焊接

2.3施工难点

2.3.1 施工大型工件吊装多，尤其是柜顶直径30多米，提升高度30多米，重量70多吨。

2.3.2 柜体所用材料薄板、型材较多，在焊接过程中焊接变形严重，难以控制。 2.3.3 柜内壁防腐要求高，T型挡板、架台、活塞构件接触面多。

2.3.4 密封橡胶帘面积大，易损伤，损伤后不易修复。

2.4 工程质量目标：

* 焊缝探伤一次合格率大于等于96%

* 工程验收一次合格

* 一次开车成功，确保正常使用

* 单位工程质量优良

3、钢结构施工方案

3.1 施工部署
