（完整版）初中物理⼋年光的反射折射作图题

光的反射规律作图1、根据光的反射定律，在图1--（1—6）画出法线和反射光线。

2、如图2，⼀束光斜射向⽔⾯，请作出反射光线，并标出⼊射光线和反射光线的夹⾓。

3、画出图3 -（1—2）的⼊射或反射光路并标出图中的反射⾓的⼤⼩

4、光纤通信是现代通信的⼀种重要⽅式．光纤的内壁具有使光发⽣反射的特性，使从⼀端射⼊的光能传播到光纤的另⼀端．请在图4中作出光路图，表⽰光纤传输光信号的原理．

⼆、利⽤平⾯镜原理作图（已知物体AB 或物体在平⾯镜中的像A'B'作像或找物） 1、根据平⾯镜成像特点，在下图中画出物体AB 在平⾯镜MN 中的像A'B'。

2、如图2，物体AB 放在平⾯镜MN 前 ,画出能看到AB 像的范围

⼀、综合运⽤光的反射规律和平⾯镜原理作图1、如图,有⼀光源S 放在平⾯镜前,经平⾯镜得到两条反射光线,请⽤作图法找出光源S 和像S ′的位置，并完成光路。

图 4

图1-2

图3-1

图1-3

图3-2

图1-1

图1-1

图 2

图2AB C

D

图1-2

2.已知下图中⼊射光线和反射光线的⽅向,画出平⾯镜的位置

3、如下图3、A 1是发光点A 在平⾯镜MN 中所成的像，试作出该发光点发出的⼀条光线经平⾯镜反射后通过B 点的光路图。（标出发光点A 和⼊射点O 的位置）。4、如下图4，光源位于A 点。问该光源发出的哪⼀条光线经平⾯镜MN 反射后通过C 点？作出光路图。

5、如下图5、S 为平⾯镜MN 前的⼀个点光源,请画出通过A 点的反射光线

6、如下图6，MN 是平⾯镜，S 是⼀个点光源，P 是空间中的⼀点，请在图中画出由点光源 S 发出的能过P 点的所有光线，并且写出作图依据7、如下图7所⽰，电视遥控器对着天棚也能遥控电视机。图中从A 点发出的光经天棚MN 反射后射⼊电视机的接收窗⼝B ，试画出其光路图。8、如下图8， AB 、CD 是发光点 S 发出经平⾯镜反射的两条光线.在图中画出发光点 S 和它在平⾯镜中的像点（或发光点S 射向平⾯镜的光线中有两条光线的反射光线是AB 和CD,请在图中画出平⾯镜的位置.）

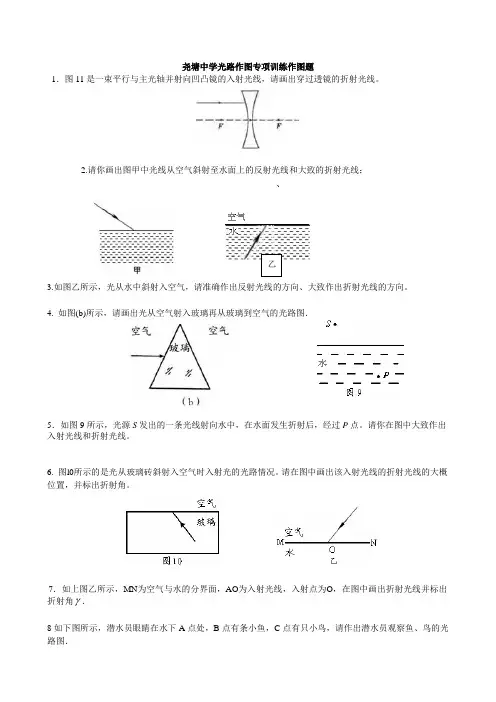

尧塘中学光路作图专项训练作图题

1．图11是一束平行与主光轴并射向凹凸镜的入射光线，请画出穿过透镜的折射光线。

2.请你画出图甲中光线从空气斜射至水面上的反射光线和大致的折射光线；

、

3.如图乙所示，光从水中斜射入空气，请准确作出反射光线的方向、大致作出折射光线的方向。

4. 如图(b)所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．

5．如图9所示，光源S发出的一条光线射向水中，在水面发生折射后，经过P点。请你在图中大致作出入射光线和折射光线。

6. 图l0所示的是光从玻璃砖斜射入空气时入射光的光路情况。请在图中画出该入射光线的折射光线的大概位置，并标出折射角。

7．如上图乙所示，MN为空气与水的分界面，AO为入射光线，入射点为O，在图中画出折射光线并标出折射角．

8如下图所示，潜水员眼睛在水下A点处，B点有条小鱼，C点有只小鸟，请作出潜水员观察鱼、鸟的光路图． 乙

9．在水池的一角有一块平面镜，现有一束光线从水中射向平面镜，如图，请完成光路图，并标出反射角（用“α”表示）和折射角（用“β”表示）

10．一束光从空气射入水中，用箭头标出光前进的方向，注明入射光线和折射光线。

11．(1)一束光线从空气射入水中(如图甲所示)，请画出其折射光线的大致方向。

12．图10是一束从空气斜射向玻璃的光线。请在图中标出入射角i，并画出反射光线和折射光线（注：折射光线只需画出大致方向）。

13．光线从水中射入空气，在图上画出反射光线和折射光线的大致光路。

14．如图９为一半球形玻璃砖，请画出光线从Ｏ点（球心）射入玻璃砖到射出玻璃砖的完整光路图。

15．如图7，A、B是两块互相垂直放置的平面镜，有一条光线按图中所示方向射向A镜，请在图中完成光路图。 第9题图

第10题图 第11题图

第13题图

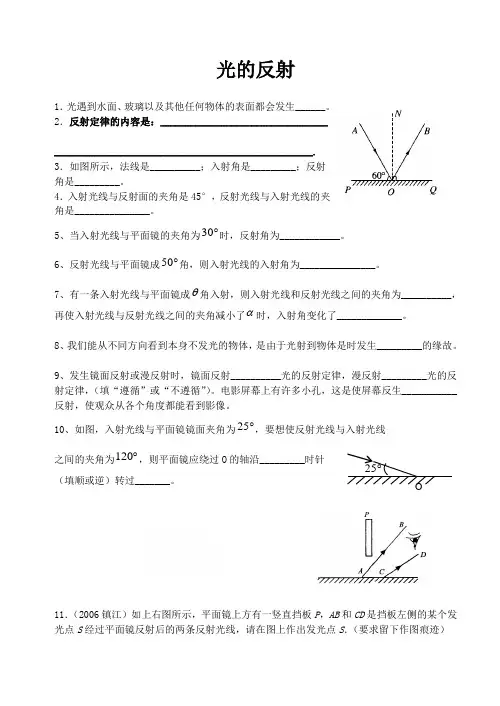

光的反射

1．光遇到水面、玻璃以及其他任何物体的表面都会发生______。

2．反射定律的内容是：_________________________________

___________________________________________________.

3．如图所示，法线是__________；入射角是_________；反射角是_________。

4．入射光线与反射面的夹角是45°，反射光线与入射光线的夹角是_______________。

5、当入射光线与平面镜的夹角为30时，反射角为____________。

6、反射光线与平面镜成50角，则入射光线的入射角为_______________。

7、有一条入射光线与平面镜成角入射，则入射光线和反射光线之间的夹角为__________，再使入射光线与反射光线之间的夹角减小了时，入射角变化了_____________。

8、我们能从不同方向看到本身不发光的物体，是由于光射到物体是时发生_________的缘故。

9、发生镜面反射或漫反射时，镜面反射__________光的反射定律，漫反射_________光的反射定律，（填“遵循”或“不遵循”）。电影屏幕上有许多小孔，这是使屏幕反生___________反射，使观众从各个角度都能看到影像。

10、如图，入射光线与平面镜镜面夹角为25，要想使反射光线与入射光线

之间的夹角为120，则平面镜应绕过O的轴沿_________时针

（填顺或逆）转过_______。

11．（2006镇江）如上右图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的某个发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）

25

O

12．完成下图中的光路图。

13．在图中画出平面镜．

14、若反射光线与入射光线的夹角是80°，则入射光线和镜面的夹角是（ ）

图1

图15

图9 60° 图2

40°

图3 60°

图4

图14 图13 图16 图17 图18

图19 图21 图20

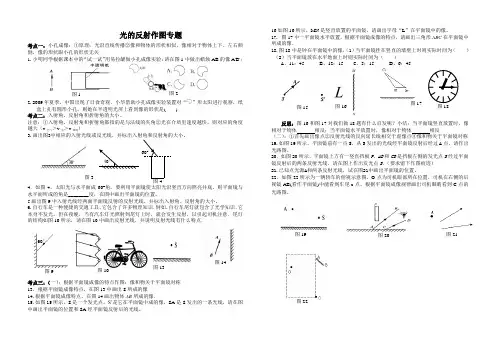

图22 光的反射作图专题

考点一：小孔成像：①原理：光沿直线传播②像和物体的形状相似，像相对于物体上下、左右颠倒，像的形状跟小孔的形状无关

1.小明同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图1中做出蜡烛AB的像A'B'；

2.2009年夏季，中国出现了日食奇观．小华借助小孔成像实验装置对“”形太阳进行观察，纸盒上扎有圆形小孔，则她在半透明光屏上看到像的形状是( )

考点二：入射角、反射角和折射角的大小。

注意：①入射角、反射角和折射角都指的是与法线的夹角②光在介质里速度越快，则对应的角度越大（v空气＞v水＞v玻璃）

3.画出图3中相应的入射光线或反光线，并标出入射角和反射角的大小。

4．如图4，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，则平面镜与水平面所成的角是________度，在图中画出平面镜的位置。

5.画出图9中入射光线经两面平面镜反射的反射光线，并标出入射角、反射角的大小。

6.自行车是一种便捷的交通工具，它包含了许多物理知识．例如，自行车尾灯就包含了光学知识．它本身不发光，但在夜晚，当有汽车灯光照射到尾灯上时，就会发生反射，以引起司机注意．尾灯的结构如图10所示，请在图10中画出反射光线，并说明反射光线有什么特点．

考点三：（一）：根据平面镜成像的特点作图：像和物关于平面镜对称

13. 根据平面镜成像特点，在图13中画出S所成的像

14.根据平面镜成像特点，在图14画出物体AB所成的像．

15.如图15所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。

16.如图16所示，MN是竖直放置的平面镜，请画出字母“L”在平面镜中的像。
