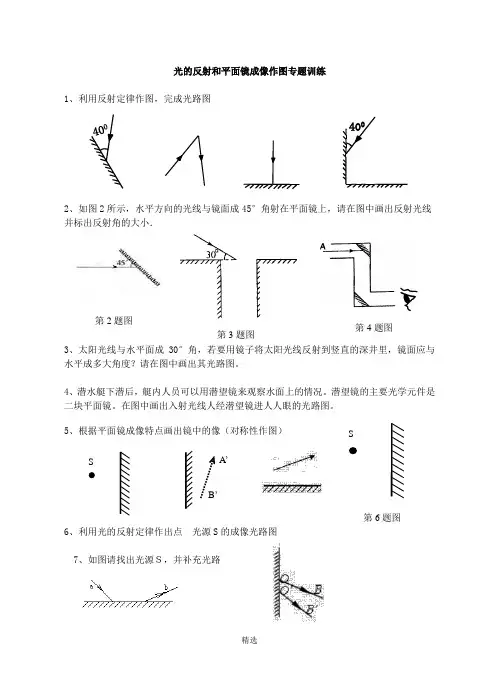

光的反射和平面镜成像作图专题训练
1、利用反射定律作图，完成光路图
2、如图2所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小．
3、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。
4、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。潜望镜的主要光学元件是二块平面镜。在图中画出入射光线人经潜望镜进人人眼的光路图。
5、根据平面镜成像特点画出镜中的像（对称性作图）
6、利用光的反射定律作出点 光源S的成像光路图
7、如图请找出光源Ｓ，并补充光路
第2题图
400S A’
B’‘ 第3题图 第4题图
S
第6题图
8、有一束光通过A点射到镜面，反射后过B点，请画出入射光线和反射光线
9、如图所示，电视遥控器对着天棚也能遥控电视机。图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图。
10、下面两图都是时钟在平面镜中成的像，它们的实际时间是甲：_____ ；乙：________。
甲：
乙：
11、如图所示，S′为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路.
12、如图所示，物体AB上的B点在平面镜里所成的像点为B＇，在图中画出平面镜的位置和物体AB在平面镜中的像A＇B＇．
13、如图,发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD,请在图中画出平面镜的位置.
14、请画出看见发光点S的像的范围
第9题图 A B
第8题图
第11题图 第12题图 第13题图
课堂作业优化设计——同步训练(八年级上册)姓名_______________
第33页知识点5：作图专题1.如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数。2.如图所示，太阳光与水平地面成锐角，小聪想用一个平面镜把太阳光竖直反射到井底，请在图中帮小聪画出平
面镜，并在图中标出入射角i和反射角r。3.根据平面镜成像原理，作出AB的像。
4.如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。5.如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。6.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
7.一点光源S，发出的光经平面镜反射过P点，请画出其光路图。8.(2021•兰州)小美去鞋店买鞋，如图所示是她站在镜前试鞋的情景。请画出小美的眼睛A点看到鞋面B点在平面镜中所成像的完整光路图。9.(2021•南京)如图中，牙医借助平面镜观察牙齿的背面，请在图乙中画出能反映此过程的光路图。10.(2021•菏泽)小明驾车通过小区道路转弯处时，通过转弯处的镜子M(可看作平面镜)看到了行人，他及时采取避让措施保证了行车安全。如图为转弯时的俯视图，其中A是车内小明的眼睛，B为行人，请作出小明看到行人的光路图。1题图2题图3题图
4题图5题图6题图
7题图8题图9题图10题图
1

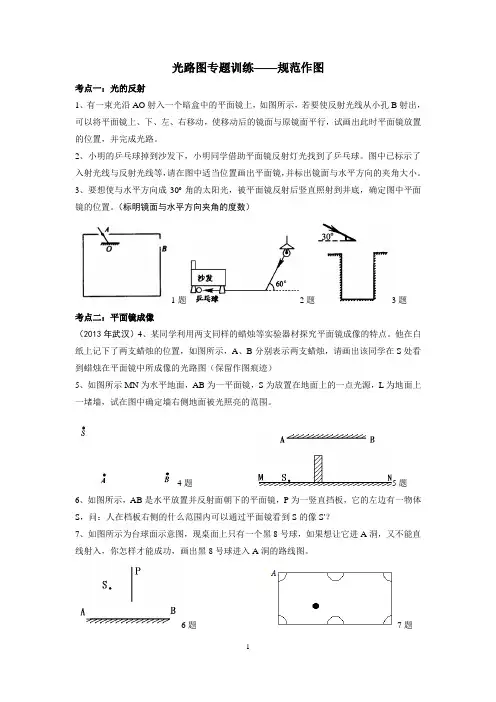

光路图专题训练——规范作图
考点一：光的反射
1、有一束光沿AO射入一个暗盒中的平面镜上，如图所示，若要使反射光线从小孔B射出，可以将平面镜上、下、左、右移动，使移动后的镜面与原镜面平行，试画出此时平面镜放置的位置，并完成光路。
2、小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。
3、要想使与水平方向成30º角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的位置。（标明镜面与水平方向夹角的度数）
1题2题3题
考点二：平面镜成像
（2013年武汉）4、某同学利用两支同样的蜡烛等实验器材探究平面镜成像的特点。他在白纸上记下了两支蜡烛的位置，如图所示，A、B分别表示两支蜡烛，请画出该同学在S处看到蜡烛在平面镜中所成像的光路图（保留作图痕迹）
5、如图所示MN为水平地面，AB为一平面镜，S为放置在地面上的一点光源，L为地面上一堵墙，试在图中确定墙右侧地面被光照亮的范围。
4题 5题
6、如图所示，AB是水平放置并反射面朝下的平面镜，P为一竖直挡板，它的左边有一物体S，问：人在档板右侧的什么范围内可以通过平面镜看到S的像S'？
7、如图所示为台球面示意图，现桌面上只有一个黑8号球，如果想让它进A洞，又不能直线射入，你怎样才能成功，画出黑8号球进入A洞的路线图。
6题 7题 2
考点三：光的折射
8、作出光进入三棱镜（材料是玻璃）并最后射到空气中的折射光线。
9、作出光进入长方形玻璃砖（材料是玻璃）并最后射到空气中的折射光线。
8题(1)8题（2）9题
10、所示一束光从半球面上沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射。请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。

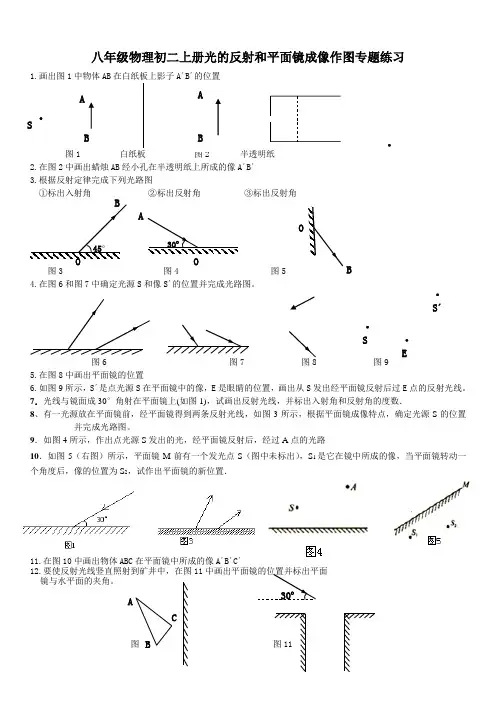

八年级物理初二上册光的反射和平面镜成像作图专题练习
1.画出图1中物体AB在白纸板上影子A´B´的位置
图1 白纸板 图2 半透明纸 2.在图2中画出蜡烛AB经小孔在半透明纸上所成的像A´B´
3.根据反射定律完成下列光路图
①标出入射角
②标出反射角 ③标出反射角
图3 图4 图5
4.在图6和图7中确定光源S和像S´的位置并完成光路图。
图6 图7 图8 图9
5.在图8中画出平面镜的位置
6.如图9所示，S´是点光源S在平面镜中的像，E是眼睛的位置，画出从S发出经平面镜反射后过E点的反射光线。
7．光线与镜面成30°角射在平面镜上(如图1)，试画出反射光线，并标出入射角和反射角的度数．
8、有一光源放在平面镜前，经平面镜得到两条反射光线，如图3所示，根据平面镜成像特点，确定光源S的位置并完成光路图。
9．如图4所示，作出点光源S发出的光，经平面镜反射后，经过A点的光路
10．如图5（右图）所示，平面镜M前有一个发光点S（图中未标出），S1是它在镜中所成的像，当平面镜转动一个角度后，像的位置为S2，试作出平面镜的新位置．
11.在图10中画出物体ABC在平面镜中所成的像A´B´C´
12.要使反射光线竖直照射到矿井中，在图11中画出平面镜的位置并标出平面
镜与水平面的夹角。
图10 图11 O A
B O
C A
B 30º · ·
S´
·
S ·
E · S
B A
