2020年初中物理电学中考综合测试题含答案一、电磁学综合题1．由P＝Wt=Fst＝Fv，可得，机器人运动的速度：v＝20.4Pf=0.43020WN＝0.6m/s.（2019·陕西中考模拟）多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。

图乙是某品牌养生壶简化电路图。

（ρ水＝1×103kg/m3，c水＝4.2×103J/（kg•℃），g ＝10N/kg）（1）开关S1、S2处于什么状态，养生壶为高温档，说明判断依据；（2）求R1的阻值；（3）养生壶处于低温档工作时，求电路中的电流大小；（4）在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。

【答案】（1）当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大；（2）88Ω；（3）1.25A；（4）420s【解析】【详解】（1）由图知，当开关S1闭合，S2接B时，电阻R1、R2并联，电路中的总电阻最小，由P＝2UR可知，总功率最大，所以此状态为高温档；答：当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大。

（2）由图知，当开关S 1断开，S 2接A 时，电阻R 1、R 2串联，电路中的总电阻最大，由P＝2U R可知，总功率最小，此时为低温档；当S 2接A ，S 1闭合时，R 2被短路，只有电阻R 1接入电路，养生壶处于中温档。

由P ＝UI 得，正常工作时通过R 1的电流为：I 1＝P U中＝550220W V ＝2.5A ，由I ＝U R 得，R 1的阻值：R 1＝1U I ＝2202.5VA＝88Ω；答：电阻R 1的阻值是88Ω（3）由P ＝UI 得，养生壶在低温档工作时电路中的电流为：I 低＝P U低＝275220WV ＝1.25A ； 答：养生壶处于低温档工作时电流为1.25A （4）由ρ＝m V可得，水的质量：m ＝ρV ＝1×103kg/m 3×1×10﹣3m 3＝1kg ，水吸收的热量：Q 吸＝cm （t ﹣t 0）＝4.2×103J/（kg•℃）×1kg×（100℃﹣12℃）=3.696×105J ，由η＝Q w吸和W ＝Pt 得，烧开一壶水需要的时间为：t ＝W P 高＝Q P η吸高＝53.69610110080%JW ⨯⨯＝420s 。

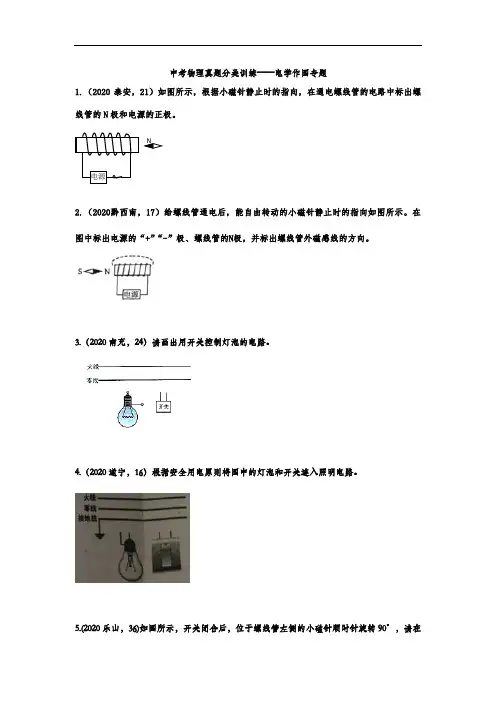

中考物理真题分类训练——电学作图专题1.（2020泰安，21）如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正极。

N电源2.（2020黔西南，17）给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。

在图中标出电源的“+”“-”极、螺线管的N极，并标出螺线管外磁感线的方向。

3.（2020南充，24）请画出用开关控制灯泡的电路。

4.（2020遂宁，16）根据安全用电原则将图中的灯泡和开关连入照明电路。

5.(2020乐山，36)如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。

6.（2020抚顺，23）如图所示，闭合开关后，套在通电螺线管上的磁环会向右运动，已知磁环的左侧为N极。

请在图中标出：(1)通电螺线管左端的磁极（用“N”或“S”表示）；(2)磁感线的方向；(3)电源右端的极性（用“+”或“-”表示）。

7.（2020毕节，16）将一个通电螺线管AB用单线悬挂起来，如图所示，闭合开关，最后静止时A端指南、B端指北。

画出螺线管上过导线环绕图示，并在螺线管两端标出N、S极。

8.（2020内江，21）在条形磁铁旁边放一小磁针，小磁针静止时的指向如图所示，请你根据小磁针的指向，标出条形磁铁的N、S极；并用箭头标出a点的磁感线方向。

9.（2020青岛，23）教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（）。

(2)当打开空调时，空气开关“跳闸”。

出现这种现象的原因可能是______。

10.（2020青岛，25）小明在课堂上给同学们展示了一个装置如图所示的实验。

请完成下列问题：(1)闭合开关后，标出通电螺线管的N、S极及磁感线的方向（）；(2)闭合开关后，螺线管右侧的小磁针将______（选填序号）①顺时针旋转90°②逆时针旋转90°③顺时针旋转180°④逆时针旋转180°(3)要增强此螺线管的磁性，可采用______方法（写出一条即可）。

2020年中考物理 精选真题试卷 电学综合 专题练习及答案一、电磁学综合题1．（3）水龙头放热水时，R 1与R 2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，电路消耗的总电功率：P 热=P 1+P 2=21U R +22U R =()2220V 44Ω+()2220V 242Ω=1100W+200W=1300W 。

（2019·河南中考模拟）物理实验室用的电加热器恒温箱工作原理如图甲所示。

控制电路电压为U 1=9V 的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R 0和热敏电阻R 1组成；工作电路由电压为U 2=220V 的电源和电阻为R 2=48.4Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到0.05A 时，衔铁才吸合，切断工作电路；热敏电阻R 1的阻值随温度变化关系如图乙所示．解答以下问题：（1）电磁继电器实质是一个控制工作电路的___________；（2）求电热丝工作时的功率__________；（3）如果恒温箱的温度设定为80℃，求电阻箱R 0应接入电路的阻值__________． （4）若要恒温箱的设定温度低于80℃，电阻箱R 0接入电路的阻值应调大还是调小？简述理由。

_____【答案】自动开关 1000W 110Ω 调小 详见解析【解析】【详解】（1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁磁性的有无来产生作用力，从而控制工作电路的，其实质就是一个电路来控制另一个电路的间接开关；（2）电热丝工作时的功率：P =22U R =2(220V)48.4Ω=1000W ； （3）如果恒温箱的温度设定为80℃，由图乙可知，热敏电阻的阻值R 1＝70Ω， 由题知，此时控制电路的电流I ＝0.05A ，根据电阻的串联和欧姆定律，I =11U R R +，即：0.05A=9V 70R +Ω，电阻箱R 应接入电路的阻值：R ＝110Ω；2．（4）风能属于可再生能源，风力发电其主要特点是取之不尽用之不竭，并且环保无污染；（2019·江门市第二中学中考模拟）阅读短文微波炉微波炉是厨房电器之一，微波有三个主要特性：一是反射性，微波碰到金属会被反射回来。

2020年全国各地中考物理试题汇编电学综合及答案解析一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。

器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。

（1）请在图甲中以笔画线代替导线完成电路连接。

要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。

（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。

（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。

闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。

小泽猜想2：可能是长期使用，灯泡自身发生了变化。

因为他发现灯泡玻璃壳内壁发黑。

灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。

A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。

（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。

（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。

（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象。

根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。

完成解答。

【详解】（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。
