风机安装记录

二次风机A联轴器找正施工记录

表4.8.8

工程项目名称 中国石油独山子石化分公司改扩建炼油及新建乙烯工程—蒸汽工程

检验批名称 二次风机安装 工程编号 05010102

设备名称 二次风机A

耦合器与风机间联轴器找正记录：

备注：1.测量工具为3块百分表，表针指向风机端联轴器

2.图示端面测量时，上张口为0.01mm，右张口为0.02mm

3.圆周测量，风机端转子高0.24mm，风机端转子偏右0.02mm

验收单位 验 收 意 见 验 收 签 字

施工班组 年 月 日

施工工地 年 月 日

项 目 部 年 月 日

二次风机A联轴器找正施工记录

表4.8.8

工程项目名称 中国石油独山子石化分公司改扩建炼油及新建乙烯工程—蒸汽工程

检验批名称 二次风机安装 工程编号 05010102

设备名称 二次风机A

耦合器与电机间联轴器找正记录：

备注：1.测量工具为3块百分表，表针指向电机端联轴器

2.图示端面测量时，上张口为0.04mm，左张口为0.02mm

3.圆周测量，电机端转子高0.20mm，电机端转子偏右0.02mm

验收单位 验 收 意 见 验 收 签 字

施工班组 年 月 日

施工工地 年 月 日

项 目 部 年 月 日

二次风机B联轴器找正施工记录

表4.8.8

通风机安装施工交底记录

一、项目概述

该项目为某办公楼B座22楼新增通风系统，共计安装5台通风机。整个通风系统包括通风机、排风管、空气调节器、各种管件和附件等。本交底记录的内容是针对通风机的安装施工，目的是统一现场各工种对通风机安装的操作规范。

二、安装要求

1. 通风机应按照图纸要求进行设置，方向正确，位于规定位置。

2. 通风机的电源应按要求进行连接，严禁乱拉乱接，应有电工进行线路接线。

3. 通风机的固定螺栓应用力均匀，紧固后应进行检测，如果发现松动应及时处理。

4. 通风机与通风管道的连接必须严密，且应使用胶垫等密封材料进行封口处理。

三、现场施工流程

1. 安装前，需要确认安装位置、方向和标高是否符合施工图纸要求。

2. 确认位置后，使用起重机吊装通风机，将通风机放置到预定位置。在安装过程中，需要注意安全操作并保持吊装平稳。

3. 安装通风机支架。根据设计和标高安装通风机支架，通风机支架应在精确定位后固定。

4. 安装固定螺栓。根据设计和标高安装通风机固定螺栓，严禁松动。

5. 连接通风管道。根据设计和标高连接通风管道，使用胶垫等密封材料进行封口处理。

6. 安装电线。将电线按照电气连接图连接，确保电线正确接线。

7. 安装调节阀。根据设计和标高安装调节阀，调节阀没有漏风现象。

四、注意事项

1. 确保现场作业安全，严禁各种违章操作。

2. 严格按照施工图纸和标高要求进行施工，并将施工过程和施工记录详细记录。 3. 确保通风机和通风管道连接严密，胶垫等密封材料不能有泄漏现象。

4. 通风机在吊装、移动和固定过程中应注意保持平稳，杜绝碰撞、磕碰等现象。

五、交底情况

1. 现场施工人员均听取了施工方案的讲解，并了解了操作要点和注意事项。

2. 现场主要施工人员签字确认了施工安装交底情况，收到操作规范和注意事项说明。

3. 工程总监签字确认了现场的施工安全、操作规范和交底情况。

六、施工质量评估

通风机安装记录

GB50243—2020 技08-11-

工程名称 0 子分部工程名称

施工单位 系统名称及编号

设备名称 型号及规格 安装位号

安装日期 检查日期

序号 项目 允许偏差 实测值及检查情况

1

通风机安装允许偏差 中心线的平面位移 10mm

2 标高 ±10mm

3 皮带轮宽中心平面位移 1mm

4 转动轴水平度 纵向 0.2/1000

横向 0.3/1000

5 联轴器 两轴心径向位移 0.05m

两轴线倾斜 0.2/1000

6 现场组装轴流风机的叶片与筒体间隙的水平度 1/1000

7 叶轮与机壳的组装正确

8 叶轮进风口插入机壳进风口或密封圈的深度为叶轮外径的1%

9 各组隔振装置的高度误差应小于2mm

10 风机传动外露部分及直通大气进出口应采取设网及其他安全措施。

检测结论

施工单位 监理（建设）单位

意见：

项目专业工长（施工员）：

项目专业质量检查员：

年 月 日（公章）

意见：

项目专业监理工程师：

年 月 日（公章）

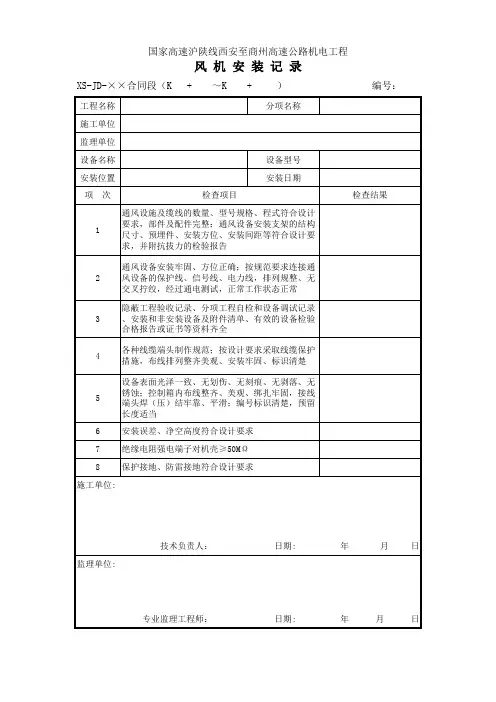

工程名称分项名称施工单位监理单位设备名称设备型号安装位置安装日期项 次检查结果　12345678检查项目通风设施及缆线的数量、型号规格、程式符合设计要求，部件及配件完整；通风设备安装支架的结构尺寸、预埋件、安装方位、安装间距等符合设计要求，并附抗拔力的检验报告通风设备安装牢固、方位正确；按规范要求连接通风设备的保护线、信号线、电力线，排列规整、无交叉拧绞，经过通电测试，正常工作状态正常国家高速沪陕线西安至商州高速公路机电工程风 机 安 装 记 录XS-JD-××合同段（K + ～K + ） 编号：

绝缘电阻强电端子对机壳≥50MΩ保护接地、防雷接地符合设计要求隐蔽工程验收记录、分项工程自检和设备调试记录、安装和非安装设备及附件清单、有效的设备检验合格报告或证书等资料齐全各种线缆端头制作规范；按设计要求采取线缆保护措施，布线排列整齐美观、安装牢固、标识清楚设备表面光泽一致、无划伤、无刻痕、无剥落、无锈蚀；控制箱内布线整齐、美观、绑扎牢固，接线端头焊（压）结牢靠、平滑；编号标识清楚，预留长度适当安装误差、净空高度符合设计要求

专业监理工程师： 日期: 年 月 日 技术负责人： 日期: 年 月 日监理单位: 施工单位:
