CAD笔记

CAD所有的快捷键操作后必须要用空格键执行命令

1.标题栏上工作空间改成AutoCAD经典模式。/右下角的齿轮按钮

2.改十字光标大小：选项面板OP空格-----显示----十字光标大小----5改成100

3.十字光标框的大小：OP空格-----绘图----自动捕捉标记和靶框大小调大------选择集-----拾取

框大小调大4.十字光标颜色：OP空格----显示----颜色----二维模型空间-----十字光标-----任意色

5.另存为版本格式：OP空格-----打开和保存-----另存为----07.dwg

6.自动保存文件位置：OP空格----文件----自动保存文件位置------点击位置----点击浏览----找到

新位置----确定7.自动保存文件时间和格式：OP空格-----打开和保存-----自动保存

8.单位：菜单栏-----格式----单位----精度-----0----确定

9.坐标系归零：菜单栏-----视图----显示----UCS图标-----原点

10.保存：ctrl+s另存为:ctrl+shift+s

11.栅格：F7栅格捕捉：F9

12.对象捕捉：F3捕捉点设置：草图设置DS空格对象捕捉全部选择确

定13.刷新（圆或弧显示成多边形，或用鼠标滚轮放大缩小到一定程度缩不了）：RE空格

14.改背景颜色：OP空格-----显示----颜色----二维模型空间----同一背景颜色----黑

绘图命令：1.画线：L

（1）任意长度线：L空格鼠标左键在绘图区域任意点击第一点任意点击第二点ESC/空格键结束命令

（2）具体尺寸线：L空格鼠标左键在绘图区域任意点击第一点鼠标拉出方向输

入线段长度数值空格

画线锁定X或Y轴要开正交模式：F8

（3）画线闭合：L空格鼠标左键在绘图区域任意点击第一点任意点击第二点……

点击第N个点在不退出命令前提下按C空格自动闭合起点

（4）画线回撤：L空格鼠标左键在绘图区域任意点击第一点任意点击第二点……

点击第N个点在不退出命令前提下按U空格撤回一步以此类推了

（5）角度线：L空格鼠标左键在绘图区域任意点击第一点鼠标拉出方向按住shift键不松手再按，键输入角度数值空格输入线段长度数值空格

2.圆：C空格

（1）任意尺寸圆：C空格鼠标左键在绘图区域任意点击一点圆心任意点击第二个

点

（2）半径画圆：C空格鼠标左键在绘图区域任意点击一点圆心鼠标拉出合适位置

输入半径数值空格

（3）直径画圆：C空格鼠标左键在绘图区域任意点击一点圆心鼠标拉出合适位置

输入直径快捷键D空格输入直径数值空格

（4）两点画圆（前提是两条线一定是平行线）：：C空格输入两点画圆快捷键2P空格点击第一条线的任意一个点拉垂直线到第二条线点击第二个点

（5）三个切点画圆（前提是三条线分别都不是平行线）：按住ALT键不松手依次输入DCA点击第一条线上任意一点点击第二条线任意一点点击第三条线任意一点

（6）两个切点，一个半径：C空格T空格点击第一条线上任意一点点击第二条线任意一点输入半径数值空格/按住ALT键不松手依次输入DCT

点击第一条线上任意一点点击第二条线任意一点输入半径数值空格

3.矩形：REC空格

（1）任意矩形：REC空格鼠标左键在绘图区域任意点击一点拉出对角线任意点

击第二点

（2）具体长宽尺寸矩形：REC空格鼠标左键在绘图区域任意点击一点输入尺寸快

捷键D空格输入X轴长度（只有正值）空格输入Y轴长度（只有正值）空

格在某个象限点击第二点放下矩形

（3）REC空格鼠标左键在绘图区域任意点击一点按住shift键不松手再按@键

输入X轴长度（有正负值之分）再按，键输入Y轴长度（有正负值之分）空格

（4）圆角矩形：REC空格输入圆角快捷键F空格输入圆角半径数值空格鼠标左

键在绘图区域任意点击一点输入尺寸快捷键D空格输入X轴长度（只有正值）空

格输入Y轴长度（只有正值）空格在某个象限点击第二点放下矩形

4.圆弧：A空格

（1）A空格鼠标左键在绘图区域任意指定一个起点指定中点（中间任意点）指

定端点

（2）A空格指定起点输入圆心快捷键C空格指定圆心位置指定端点

（3）A空格指定起点输入端点快捷键E空格指定端点位置鼠标拉出圆弧

位置输入半径快捷键R空格输入半径数值空格

（4）A空格输入圆心快捷键C空格指定圆心位置指定起点指定端点

5.椭圆：EL空格指定第一条轴的第一个端点鼠标拉出方向输入第一条轴的直径

数值空格输入第二条轴的半径数值空格EL空格输入中心点快捷键C空格指定椭圆中心点鼠标拉出方向输入

第一条轴的半径数值空格输入第二条轴的半径数值空格6.多边形：POL空格输入需要的边数空格指定多边形的中心点（圆心）点

击内接于圆（中心点到顶点的距离等于圆的半径）/外切于圆（中心点到边的距离等于

圆的半径）输入半径数值空格7.构造线（辅助线）：XL空格

水平：XL空格H空格鼠标左键在绘图区域点击一点放下

垂直：XL空格V空格鼠标左键在绘图区域点击一点放下

角度：XL空格A空格输入角度数值空格鼠标左键在绘图区域点击一点放下8.倒切角：CHA空格输入距离快捷键D空格输入第一条被切掉的长度空格输

入第二条被切掉的长度空格点击第一条边点击第二条边9.引线（带箭头的线）：LE空格点击第一个点（箭头的位置）点击第二个点ESC结

束命令10.多行文字：T空格鼠标左键点击任意两个对角点拉出文字框改字体改字高改颜色写文字确定11.多段线（1是一条整体线。2是带宽度的线）：PL空格鼠标左键在绘图区域任意点击

第一点输入线段长度空格/任意点击第二点……点击第N个点带宽度的线：PL空格指定起点输入宽度快捷键W空格输入起点宽度数值空

格输入端点宽度数值空格指定第二个点/输入线段长度空格

尺寸标注：

标注样式：D空格----修改-----

线：尺寸线和尺寸界线分别改颜色------

符号和箭头：改建筑标记-----箭头大小改大

文字：文字颜色----字体----文字高度调整

调整：文字始终保持在尺寸界线之间。若箭头不能放在尺寸界线内，则将其取消

（1）直线标注（只能标X或Y轴方向）：DLI空格鼠标左键点击要标注线段的第一个端点

点击第二个端点鼠标拉出合适位置点击第三点放下DLI空格空格选择要标注的线拉出合适位置第二点放下（这个方向的线

是一整条线）

（2）对齐标注（标任意方向长度）：DAL空格鼠标左键点击要标注线段的第一个端点

点击第二个端点鼠标拉出合适位置点击第三点放下DAL空格空格选择要标注的线拉出合适位置第二点放下（这个方向的线

是一整条线）

（3）角度标注：DAN空格鼠标左键点击要标注角度的第一条夹角边点击第二条夹

角边拉出合适位置第三点放下

（4）半径标注：DRA空格点击要标注的圆或圆弧的边线鼠标拉出合适位置点击

一点放下

（5）直径标注：DDI空格点击要标注的圆或圆弧的边线鼠标拉出合适位置点击

一点放下

（6）连续标注：先用一次DAL或DLI命令再DCO空格依次点击后面所有的点

（7）关联标注：先用XL画出要标注的墙体位置。画两个垂直与前面的构造线用TR

裁剪两根构造线外面的线删除两跟构造线QDIM空格框选剩余的线段拉出

合适位置点击第二点放下删除剩余的线段修改命令：1.删除：E空格选择要删除对象空格/先选择要删除的对象再按E空格/

先选择要删除对象按键盘的DELET键2.移动：M空格选择要移动对象空格指定基点（可以是任意点）拖到第二

个点/输入移动距离空格3.复制：CO空格选择要复制对象空格指定基点（可以是任意点）拖到第

二个点/输入复制距离空格

复制阵列：CO空格选择要复制对象空格指定基点（可以是任意点）输入复

制阵列快捷键A空格输入阵列数量（要加上对象本身）空格拖到第二个点/

输入复制距离空格4.偏移：O空格输入要偏移长度空格选择要偏移对象在旁边任意位置点击一

点放下5.裁剪：TR空格选择参照对象空格点击要裁剪的线段

TR空格再空格点击要裁剪的线段

6.倒（圆）角：F空格点击第一条要倒角的线点击第二条要倒角的线（可以倒

任意角度）F空格输入半径快捷键R空格输入半径数值（后面使用此命令会默认重

复此参数，如需更改为任意角度，则半径改成0）空格点击第一条要倒角的线点

击第二条要倒角的线7.镜像：MI空格选择要镜像对象空格指定镜子线第一个点点击镜子线

第二个点是否删除源对象（是Y/否N）空格8.合并线段：J空格选择要合并的所有对象空格（前提是所有线段全部在一条线

上）9.分解：X空格选择要分解对象空格

组块：（1）B空格点击选择对象框选图中要组块对象空格勾选“转化为块”

和“允许分解”指定块名称确定

（2）ctrl+c/x复制/剪切ctrl+shift+v粘贴块

10.特性面板（用来改对象的参数：颜色、图层、线型、线型比例）：

（1）MO（2）ctrl+1（3）选择对象---右键单击---点击特性面板11.格式刷（可以刷特性面板里面的参数）：MA空格先点击源对象再点击目标对象

单独刷某几个参数：MA空格先点击源对象输入设置快捷键S空格勾选要刷过

去的参数确定（下次要手动还原）12.填充：H空格---选择图案右边的编辑按钮----选择需要的图案-----改填充颜色----改角度----

选择右边的“添加拾取点”-----在要填充的封闭图形中点击任意一点/“添加选择对象”-----

选择封闭图形的整体边线----空格----确定-----双击填充----改比例13.定数等分：（1.线段总长2.分多少份？3.每一份是相等的4.每一份是多长？）

DIV空格选择要定数等分对象输入分段数量空格（菜单栏---格式---点样式）

定距等分：ME空格选择要定距等分对象输入每一段长度数量空格（菜单

栏---格式---点样式）14.阵列：（1）矩形阵列（2）极轴阵列（3）路径阵列

（2）极轴阵列：AR空格选择要阵列对象空格输入极轴阵列快捷键PO空格/点击

极轴指定阵列中心点（圆心）默认是6个更改阵列数量输入项目快捷键I

合集下载

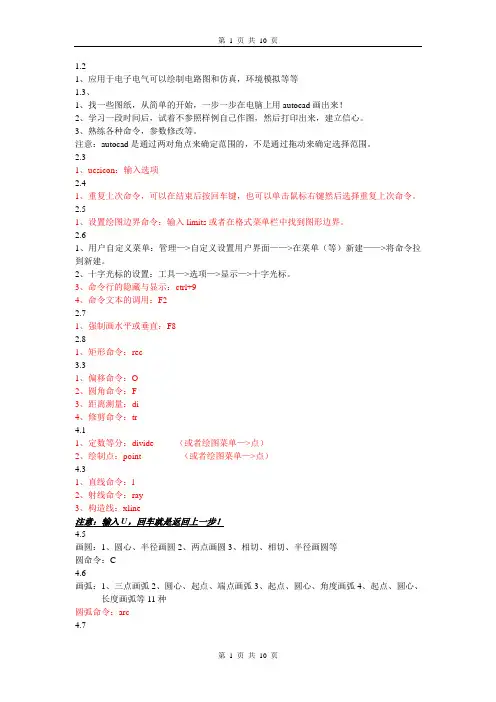

aotucad笔记

aotucad笔记

第 1 页 共 10 页

第 1 页 共 10 页 1.2

1、应用于电子电气可以绘制电路图和仿真，环境模拟等等

1.3、

1、找一些图纸，从简单的开始，一步一步在电脑上用autocad画出来！

2、学习一段时间后，试着不参照样例自己作图，然后打印出来，建立信心。

3、熟练各种命令，参数修改等。

注意：autocad是通过两对角点来确定范围的，不是通过拖动来确定选择范围。

2.3

1、ucsicon：输入选项

2.4

1、重复上次命令，可以在结束后按回车键，也可以单击鼠标右键然后选择重复上次命令。

2.5

1、设置绘图边界命令：输入limits或者在格式菜单栏中找到图形边界。

2.6

1、用户自定义菜单：管理—>自定义设置用户界面——>在菜单（等）新建——>将命令拉到新建。

2、十字光标的设置：工具—>选项—>显示—>十字光标。

3、命令行的隐藏与显示：ctrl+9

4、命令文本的调用：F2

2.7

1、强制画水平或垂直：F8

2.8

1、矩形命令：rec

3.3

1、偏移命令：O

2、圆角命令：F

3、距离测量：di

4、修剪命令：tr

4.1

1、定数等分：divide （或者绘图菜单—>点）

2、绘制点：point （或者绘图菜单—>点）

4.3

1、直线命令：l

2、射线命令：ray

3、构造线：xline

注意：输入U，回车就是返回上一步！

4.5

画圆：1、圆心、半径画圆2、两点画圆3、相切、相切、半径画圆等

圆命令：C

4.6

画弧：1、三点画弧2、圆心、起点、端点画弧3、起点、圆心、角度画弧4、起点、圆心、长度画弧等11种

圆弧命令：arc

4.7 第 2 页 共 10 页

第 2 页 共 10 页 椭圆绘制：1、中心、两轴端点2、定义两轴

椭圆弧绘制：先画椭圆，然后是在椭圆上确定两点。

4.8

圆环命令：Donut

4.9

矩形：rec

4.10

多边形命令：Polygon

AutoCAD2018制图基础到精通全集零基础轻松学CAD新手入门——cad教学笔记

AutoCAD2018制图基础到精通全集零基础轻松学CAD新手入门——cad教学笔记

来一波笔记

1选项:op

鼠标操作：滚动中键缩放 按住中键移动

实线全部框中，虚线有在框内即可。左实右虚

直线l 注意回车，不要多点鼠标

2尺寸界线不要和几何线重合，要选择“对面”的点

标注的线要对齐，在一条水平线上

制图顺序(由大到小，由外到内)

空格键重复上一操作

快速标注：注释→快速→虚线选中→空格然后选位置

连续标注：先标注一个，然后点连续选要标注的地方

shift+鼠标中键=切换3D视角

3斜线：永远以0为基准

斜线公式：@长度＜角度

斜线标注：对齐(线性只能水平或竖直)

修剪：TR回车两次，对准不要的对象直接点(由外到内)(修剪的同时按住shift键表示延伸）

4平行或垂直不需要标注角度，有一个就行了

5矩形公式：@长度，宽度 (回车，要先指定一点)

旋转(输入RO回车，选择对象，指定参考点，再输入角度)(点c复制选项可以保留原来的)

偏移(输入o回车，再输入距离回车键再选择对象，再指定方向(多个可以实现连续偏移(可以用来做表格)）

移动m(工具栏)对于直线，点中点可以直接移动

8标注：数字右键可以调整精度

D标注样式管理器

同一个图形同样的尺寸(对称），只需标注一次，能够计算出来的尺寸不需要再标注

要合理清晰完整

9圆c 默认输入半径 一个完整的圆，对其标注只能标注直径，不能标注半径

圆角f：相切于两个圆

打断br(变相的删除，点两个点）

有了定位线，要从定位线的端点进行标注

10复制co(指定两个点)

对准对象快速双击左键，可修改属性

切点tan或ctrl+右键选择

切线(切点每选一次，只能用一次)

11做和三个相切的圆弧，用相切相切相切命令(圆命令内)

12椭圆EL

中心点画椭圆，只需输入长，短轴的一半，要先指定中心点位置

圆角内切于两个，相切外切于两个

同样特征，旋转复制

用好偏移！ 13多边形pol (中心点命令)

边到边(外切多边形)点到点(内接多边形)

14利用边命令绘制多边形的时候，无需指定中心点

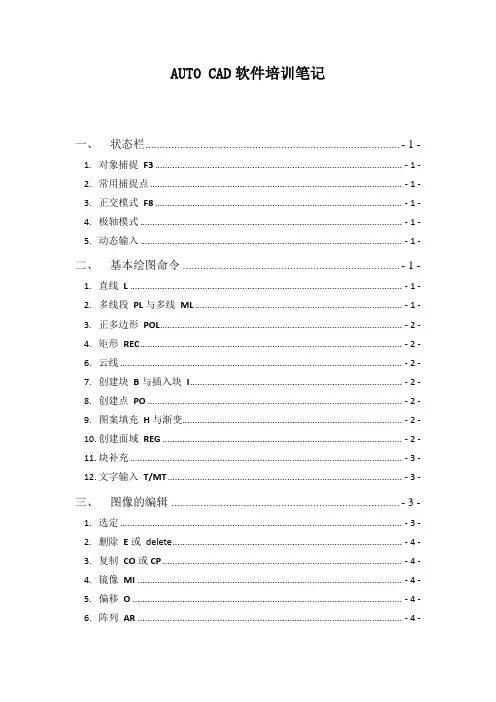

中级AUTO CAD培训笔记
