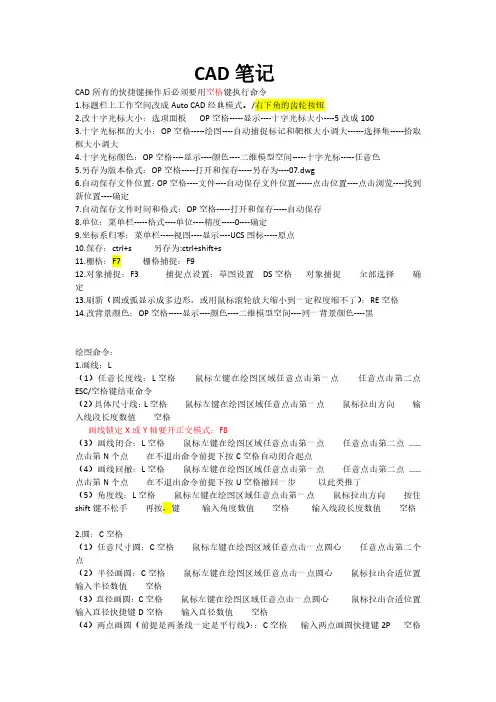

CAD笔记

二维

一：工具/选项

显示 （绘图区背景颜色、十字光标大小）

打开和保护 （安全选项/设置文件密码）

草图 （自动捕捉的颜色、大小）

选择 （夹点大小、颜色）

工具栏：鼠标指向工具栏，右单击

二：㈠直线命令： 【闭合（C）/放弃（U）】 Line/L＋空格 直线

直线的画法：单击直线命令，在绘图区单击第一点，以确定直线的第一个端点，再单击另一点，按空格或者回车确定

闭合（C）的作用：自动将起点和终点闭合

放弃（U）的作用：自动撤消前一点

㈡如何画一定距离的直线?

答：单击直线命令，在绘图区单击第一个点，输入距离/回车 确定

㈢ 如何画一定角度的直线？（利用正交话垂直、水平直线。利用极轴画任意角度的直线）

答：在CAD中，水平正方向X轴为零度线！

①右单击极轴，单击设置，设置增量角 确定 单击直线命令，单击第一点

②单击直线命令，单击第一点，右单击极轴设置，设置增量角，确定

练习：绘制27°，长300的直线？

设置极轴增量角27°，绘制27°的直线，当增量角指向27°时，不动鼠标，输入300，回车，回车

三：对象捕捉：常用点:节点（单独的点） 象限点（圆的水平垂直的是个端点）

如果画两圆的切线，只能在对象捕捉中设置切点

如果画垂足时，只能在对象捕捉中设置垂足

在执行直线等命令时可以设置极轴或对象捕捉，不一定非要在命令使用前设置

四：坐标

⑴直角坐标：①绝对直角坐标： 100,200 300,400

②相对直角坐标：@100,200 @300,400

总是以上一个点为新的坐标原点

⑵ 极坐标： ①绝对极坐标：距离

距离：所画点与坐标原点之间的距离

角度：所画点与坐标原点联线和X轴正方向之间的夹角 300<30 400<60

②相对极坐标：@距离

距离：所画点与上一个点之间的距离

角度：所画点与上一个点的连线和X轴正方向之间的夹角 @300<30 @400<60

总是以上一个点为新的坐标原点

五：矩形：【倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）】

画法 一：利用对角线画矩形 单击矩形命令，单击第一个点，以确定在绘图区的位置，单击其他任意一点，以确定矩形的另外一个对角点

二：利用长和宽，在CAD中X轴方向的距离称为长度，Y轴方向的距离称为宽度 单击矩形命令，在绘图区单击第一点，以确定其中一个对角点，输入D回车，输入长度回车，输入宽度回车

三：单击矩形命令，在绘图区单击一点，以确定其中一个对角点，输入@长度，宽度 回车

六：正多边形的绘制：

方法一：根据圆绘制多边形，①单击多边形命令，输入变数回车，在绘图区单击一点或输入点的坐标以确定多边形的位置（中心点）输入C回车（或输入I回车），输入半径回车，OK！

外切于圆（C）：多边形在圆的外面 内切于圆（I）：多边形在圆的内部

方法二：由边长确定正多边形

① POL(多边形) 回车

② 输入边数

③ 输入“E”并回车 输入边长画多边形

④ 确定一条边的一个端点

⑤ 确定该边的另一个端点

七：复制的方法：①复制Ctrl+C 粘贴Ctrl+V 不精确复制，一般复制文字

②利用复制对象命令，是精确复制命令

复制对象命令的使用：①单击复制对象命令，在绘图区单击一点，以确定对齐点，在绘图区单击要复制的点，或者输入距离，回车， ② 阵列复制，矩形阵列和环形阵列！（矩形阵列中行指x轴方向 列指Y轴方向 阵列角度指行与C轴的角度） ( 环形阵列 项目总数:总的个数 填充角度：总的角度

阵列角度：逆时针旋转时，相邻角度)

八：图形的选择：①单击，一个一个的选择，如果选错，可以按住Shift键单击图形取消 (工具/选项/选择 用Shift键添加到选择集) ② 框选 在图形的左上方单一点，向右下角拖拉至要框选的，或者反向拖拉 ③ 全选时 可以使用Ctrl+A

九：修剪命令：①修剪命令→全选→回车（或者空格）→修剪（单击不要的线）→回车（或者空格）

②修剪命令→选择修剪的图形→回车（或者空格）→修剪（单击不要的线）→回车（或者空格）

十：偏移命令：作用：做两图之间有一定距离的平行线

步骤：单机偏移命令，输入偏移距离，回车，（或者在绘图区单击两点之间的距离）单击要偏移的对象，在绘图区单击一点以确定偏移的方向（可重复偏移）回车

十一：填充：拾取点，样例

如果设置拾取点时出错，可ESC退出填充命令，放大缩小几次绘图，或者设置间隙度大小（在填充中的高级中的允许的间隙）

十二：⑴圆角使用方法：单击圆角命令，输入R回车（或者空格） 输入半径回车，单击第一条直线，再单击第二条直线

注意事项：如果重复该命令，系统会以上次使用圆角命令中的半径值为默认值

⑵如果对象是一个整体，并且每个拐角都是一样大小，则可以使用P（多段线）

P的用法：单击圆角命令，输入R回车（或者空格） 输入半径回车，输入p回车

十三：图层：单击图层特性管理器 (品红就是紫色)

①如何给图层改名？

鼠标放在要改的图层名字上，单击两次图层名字，修改名字

②开（灯泡）:

如果图层被关闭，说明这一图层上的信息不显示，但是电脑中还存在这些信息，并且信息无法改

③锁定：

如果图层被锁定，这图层能看到，但是不能修改

④ 打印：

如果图层打印被禁止，说明在出图时，这图层上的信息不能打印，但是在电脑中还可以看到

⑤如何在指定的图层上绘图？

单击图层右侧下拉“▼”按钮，选择图层，单击图层

⑥如果图形绘制在了错误图层上，如何修改？

选择图形，单击图层工具栏中的下拉“▼”按钮，单击要选择的图层

注意事项：① 0图层时永远删不掉的

② 图层中有信息，则这图层删不掉 十四：旋转命令：选择图形，单击旋转命令，指定旋转点，输入角度，回车

十五：延伸命令：①单击延伸命令，②单击要延伸到的对象，回车，③单击要延伸的对象，回车

十六：缩放

十七:对齐命令：

① 输入AL回车，选择要对齐的对象，回车，

② 选择第一个对齐点，再单击第一个对齐到的对齐点，回车

③ 选择第二个对齐点，再单击第三个对齐到的对齐点回车。。。。。。。。。

直到能对齐为止

是否基于对齐点缩放？[是（Y）/否（N）]一般选择Y

十八：标注

线性标注：只能标注垂直和水平的直线

对齐标注：标注线段的直线距离，尺寸线与被标注线段平行！可以标注倾斜的直线

快速标注：适用于建筑图！

公差标注：形位公差，适用于机械图

连续标注：

引线标注：

标注参数的修改：

格式→标注样式管理器→修改

直线个箭头 ：

文字 ： 文字对齐 （ISO标注 使用与半径拐弯时）

调整 ：文字位置，文字大小

主单位 ：比例因子（即比例尺）

%%C 表示直径符号

单独修改标注如何修改？

鼠标双击标注，出来特性对话框，修改参数

十九：多段线：J Z S

如何修改多段线？ 修改→对象→多线 （多段线不能用修剪命令修改）

二十：块的创建①绘图→块→定义属性（标记：属性的名字 提示：在插入块时，命令行所给的提示 值 ：默认值）→确定→调整位置

② 单击创建块命令→名称（块的名字）→拾取点（插入块的对齐点）→对象（选择插入块的对象，一定要将块和属性全部选中） 块的修改：修改→对象→属性→块属性管理器→选择要编辑的块→编辑

块的单独修改：双击要修改的块

如何引用别的文件的块？ 工具→设计中心（sample文件）

二十一：面域命令：可以将一个封闭的不是整体的图形转化成一个整体

三维

三维坐标如何打开？ 打开CAD之后→西南等轴

视口：由一个窗口变多个

视图：设置观察方向（机械图一般有一个，建筑图一般用多个）

实体工具栏：长方体 圆柱体 的底面永远在XY面 x轴表示长度 y轴表示宽度 z轴表示高度

长方体画法：①单击长方体命令②在绘图区单击一点输入L回车 （分别输入长 宽 高） （注：长宽高可以为负值）

圆柱体画法：①单击圆柱命令②在绘图区单击一点以确定圆柱的底面圆心③分别输入半径 高度 回车

UCS：

面UCS : 通过捕捉三维实体的面来确定坐标

原点UCS ：通过确定坐标新的原点来确定坐标系

Z矢量UCS : 先确定坐标原点 再确定Z轴方向

三点UCS ： 先确定原点 再确定X轴 再的Y轴

X（Y Z）旋转UCS ：绕X(Y Z)轴旋转一定角度来确定坐标系

差集： ①单击差集命令 ②选择被减图形 回车 ③选择减去图形 回车

并集： 将多个实体合成一个实体

拉伸命令：将二维图形转化为三维

① 单击拉伸命令②选择要拉伸的对象 回车③输入高度 回车 回车

倾斜角：角度为正越来越小 角度为负越来越大

注意：被拉伸的对象必须是封闭的一个整体图形 如果不是整体图形可以用面域命令转化为整体

三维镜像：修改→三维操作→三维镜像

剖切：将三维图形沿某个面一分为二
