简述印制电路板的结构和分类 -回复

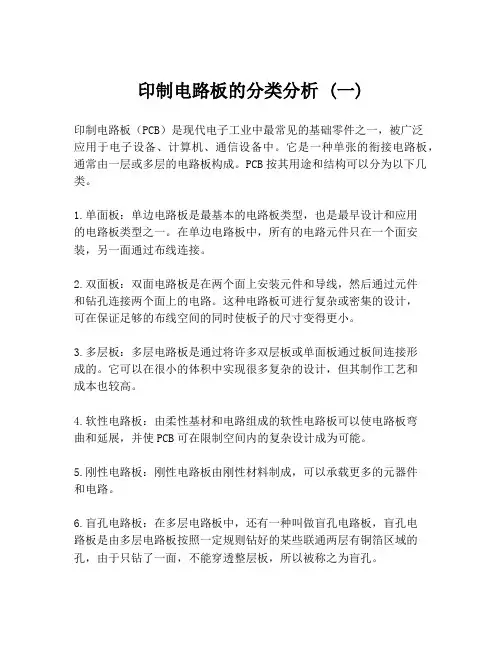

印制电路板的分类分析 (一)印制电路板（PCB）是现代电子工业中最常见的基础零件之一，被广泛应用于电子设备、计算机、通信设备中。

它是一种单张的衔接电路板，通常由一层或多层的电路板构成。

PCB按其用途和结构可以分为以下几类。

1.单面板：单边电路板是最基本的电路板类型，也是最早设计和应用的电路板类型之一。

在单边电路板中，所有的电路元件只在一个面安装，另一面通过布线连接。

2.双面板：双面电路板是在两个面上安装元件和导线，然后通过元件和钻孔连接两个面上的电路。

这种电路板可进行复杂或密集的设计，可在保证足够的布线空间的同时使板子的尺寸变得更小。

3.多层板：多层电路板是通过将许多双层板或单面板通过板间连接形成的。

它可以在很小的体积中实现很多复杂的设计，但其制作工艺和成本也较高。

4.软性电路板：由柔性基材和电路组成的软性电路板可以使电路板弯曲和延展，并使PCB可在限制空间内的复杂设计成为可能。

5.刚性电路板：刚性电路板由刚性材料制成，可以承载更多的元器件和电路。

6.盲孔电路板：在多层电路板中，还有一种叫做盲孔电路板，盲孔电路板是由多层电路板按照一定规则钻好的某些联通两层有铜箔区域的孔，由于只钻了一面，不能穿透整层板，所以被称之为盲孔。

7.埋孔电路板：埋孔电路板的特点是在电路板工艺中加入了埋孔技术，即在层数较多的电路板中，未布线的区域均为铜箔，因为完全布线不可行，需要用专用的铣开介质的CNC机器来挖部分沉孔，用来衔接不同层之间的电路，这种孔被称之为埋孔。

上述分类只是较为常见的类型，还有焊接方式不同、材料不同、阻焊色彩等不同的分类方式，但在实际的工业生产中，较为常见的分别是单面板、双面板、多层板、软性电路板和刚性电路板。

因此，在设计和制作印刷电路板时，应根据具体应用场景和要求选择适合的类型。

PCB板材分类总结印制电路板印制电路板（Printed Circuit Board，简称PCB）作为一种重要的电子元器件，广泛应用于电子设备中的信号传输、功率传输、电磁屏蔽等方面。

根据不同的材料和工艺特点，PCB板材可以分为多种类型。

下面将对主要的PCB板材分类进行总结。

1.基础材料分类：- 硬质金属基板：如铝基板（Aluminum Base Board，简称AB），铜基板（Copper Base Board，简称CB）等。

这种基板具有良好的散热性能和机械强度，广泛应用于LED照明、通信设备等领域。

- 有机纤维素基板：如玻纤板（Glass Fiber Board，简称FR4），它是一种具有玻璃纤维增强材料的有机复合材料。

FR4具有优良的电气性能、机械强度和耐热性，是最常见的PCB板材。

- 高分子基板：如聚酰亚胺板（Polyimide Board，简称PI），这种基板具有优异的耐高温性能和耐化学性能，适用于高温环境下的应用，如航空航天、汽车电子等领域。

- 低介电常数材料：如PTFE（Teflon）板，这种基板具有低介电常数、低耗散因数和优良的高频性能，适用于高速传输和射频电路。

2.高频板分类：-PTFE板：PTFE是一种聚四氟乙烯材料，具有低介电常数和低损耗的特点，适用于高频高速传输和射频电路设计，是高频电路板的首选材料。

-RO4003C板：RO4003C是一种特殊的PTFE复合材料，它不仅具有PTFE的优点，还加入了陶瓷填料，提高了板材的介电常数和温度稳定性。

-PPO板：PPO是一种聚苯醚材料，具有优良的介电性能和稳定性，适用于高频电路和高速信号传输。

3.高频有源器件应用板材分类：-陶瓷基板：陶瓷基板由陶瓷材料制成，具有优异的导热性能和耐高温性能，适用于高功率射频器件和微波通信设备。

-金属陶瓷基板：金属陶瓷基板由金属材料与陶瓷材料复合而成，既具有金属的导电性能，又具有陶瓷的优异性能，适用于高频有源器件的封装。

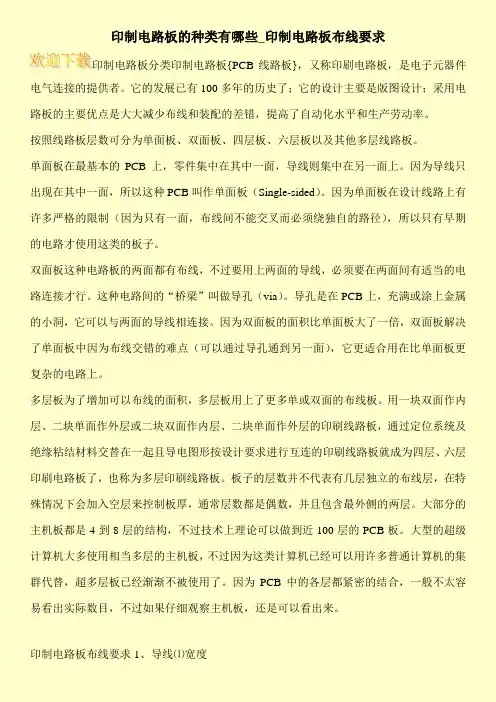

印制电路板的种类有哪些_印制电路板布线要求印制电路板分类印制电路板{PCB线路板}，又称印刷电路板，是电子元器件电气连接的提供者。

它的发展已有100多年的历史了；它的设计主要是版图设计；采用电路板的主要优点是大大减少布线和装配的差错，提高了自动化水平和生产劳动率。

按照线路板层数可分为单面板、双面板、四层板、六层板以及其他多层线路板。

单面板在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上。

因为导线只出现在其中一面，所以这种PCB叫作单面板（Single-sided）。

因为单面板在设计线路上有许多严格的限制（因为只有一面，布线间不能交叉而必须绕独自的路径），所以只有早期的电路才使用这类的板子。

双面板这种电路板的两面都有布线，不过要用上两面的导线，必须要在两面间有适当的电路连接才行。

这种电路间的“桥梁”叫做导孔（via）。

导孔是在PCB上，充满或涂上金属的小洞，它可以与两面的导线相连接。

因为双面板的面积比单面板大了一倍，双面板解决了单面板中因为布线交错的难点（可以通过导孔通到另一面），它更适合用在比单面板更复杂的电路上。

多层板为了增加可以布线的面积，多层板用上了更多单或双面的布线板。

用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了，也称为多层印刷线路板。

板子的层数并不代表有几层独立的布线层，在特殊情况下会加入空层来控制板厚，通常层数都是偶数，并且包含最外侧的两层。

大部分的主机板都是4到8层的结构，不过技术上理论可以做到近100层的PCB板。

大型的超级计算机大多使用相当多层的主机板，不过因为这类计算机已经可以用许多普通计算机的集群代替，超多层板已经渐渐不被使用了。

因为PCB中的各层都紧密的结合，一般不太容易看出实际数目，不过如果仔细观察主机板，还是可以看出来。

简述印制电路板的结构和分类印制电路板（Printed Circuit Board，简称PCB）是一种用来支持和连接电子元件的载体，其结构和分类对于电子产品的性能和功能具有重要影响。

一、结构：1. 基材（Substrate）：PCB的基材是电子元件的支撑材料，常见的基材有玻璃纤维布基板（FR4）、多层聚酯薄膜基板（PET）等。

基材决定了PCB的机械强度、热稳定性和电气性能。

2. 导电层（Conductive Layer）：导电层是PCB上的导电路径，用于支持和连接电子元件。

通常使用铜层铺设在基材上，其中导线和组件之间的连接通过电化学沉积、化学蚀刻等处理方式进行。

3. 阻焊层（Solder Mask Layer）：阻焊层是一种覆盖在导电层上的绝缘薄膜，用于保护导线和元件不被外界环境腐蚀，同时也起到阻燃和外观美化的作用。

常见的阻焊材料有丙烯酸、氯化聚苯乙烯等。

4. 焊接层（Solder Layer）：焊接层用于连接电子元件和PCB的导线，通常使用焊锡进行固定。

焊接层可以分为表面焊（SMT）和插针焊（THT）两种方式，根据元件结构和要求进行选择。

5. 标识层（Silkscreen Layer）：标识层是印刷在PCB上来显示重要信息的一层，如元件的位置、电路说明、生产日期等。

常用的标识方式有印刷字母和数字、贴纸和激光刻字。

二、分类：根据电子产品的不同需求，PCB可以根据不同的特性和结构进行分类。

1. 单面板（Single-sided PCB）：单面板是最简单的PCB结构，其上只有一层导电层，适用于简单的电子产品。

它的制造成本低，但连接功能有限。

2. 双面板（Double-sided PCB）：双面板具有两层导电层，通过通过导孔将两层导线连接起来，可以提供更多的连接点，适用于中等复杂度的电子产品。

3. 多层板（Multilayer PCB）：多层板具有多于两层的导电层，每层之间通过绝缘层隔开，并通过导孔连接。

简述印制电路板的结构和分类印制电路板（Printed Circuit Board，简称PCB）是一种常见的电子元器件，被广泛应用在电子设备中。

它具有简单、灵活、可靠、高效、便宜等优点，是现代电子技术中不可或缺的重要部分。

本文将对印制电路板的结构和分类进行简述。

一、印制电路板的结构印制电路板是由绝缘基板、导电层、印制电路图案等组成的。

其主要结构包括以下几个部分：1. 绝缘基板（Substrate）：绝缘基板是PCB的基础材料，通常采用玻璃纤维增强环氧树脂（FR-4）作为材料。

绝缘基板的作用是支撑和隔离导电层，保证电路板的稳定性和可靠性。

2. 导电层（Conductive Layer）：导电层是印制电路板上形成电路连接的部分，一般使用铜箔材料。

导电层可以分为铜箔层和板内层，铜箔层是指铜箔粘贴在绝缘基板表面，通过蚀刻去除不需要的铜箔形成电路图案；板内层是指在整个电路板的内部将铜箔粘贴在层间绝缘层上，形成多层结构。

3. 印刷电路图案（Printed Circuit Pattern）：印刷电路图案是印制在绝缘基板上的金属线路，用于连接电子元器件。

印刷电路图案可以通过蚀刻、覆铜、喷锡等工艺进行制作，通常使用化学催化法或机械压制法完成。

4. 焊接面（Solder Mask）：焊接面是印制电路板上的一层覆盖物，用于隔离和保护印刷电路图案。

焊接面通常为绿色，也可以是红色、蓝色等其他颜色。

5. 焊接点（Solder Joint）：焊接点是用于连接电子元器件和印制电路板的部分，通过焊接技术实现。

常见的焊接技术有手工焊接、波峰焊接、表面贴装技术等。

二、印制电路板的分类印制电路板可以根据不同的标准进行分类。

下面主要依据其形状、层数、材料和应用领域进行分类介绍。

1. 形状分类：(1) 直线型电路板：直线型电路板是最常见的形状，由直线和角组成。

这种形状的电路板适用于大多数常规电子设备。

(2) 弧形电路板：弧形电路板是指具有弧形边界的电路板，可根据需求进行定制。

印制电路板的分类印制电路板（Printed Circuit Board，简称PCB）是电子设备中不可或缺的组成部分，其功能是提供电子元器件的连接和支持。

根据不同的特点和用途，PCB可以分为多种分类。

本文将从不同的角度介绍印制电路板的分类。

一、按照层数分类1. 单层PCB：单层PCB是最简单的PCB结构，只有一层铜箔，元器件只能安装在一侧。

单层PCB适用于简单的电路，成本较低，但布线受限制，只适用于较为简单的应用。

2. 双层PCB：双层PCB在基板上有两层铜箔，通过通过孔连接两层，元器件可以安装在两侧。

双层PCB适用于大部分中等复杂度的电路设计，成本适中，布线灵活性较高。

3. 多层PCB：多层PCB基板上有三层或三层以上的铜箔，通过层与层之间的内层连接来实现信号传输。

多层PCB适用于高密度和高性能的电路设计，能够提供良好的电磁兼容性和较高的布线密度。

二、按照材料分类1. 刚性PCB：刚性PCB使用刚性的基材，如玻璃纤维增强复合材料（FR-4），具有高强度和稳定性。

刚性PCB广泛应用于消费电子、通信设备等领域。

2. 柔性PCB：柔性PCB使用柔性的基材，如聚酰亚胺（PI），具有弯曲性和可折叠性。

柔性PCB适用于需要弯曲或折叠的场景，如移动设备、汽车电子等。

3. 刚柔结合PCB：刚柔结合PCB结合了刚性PCB和柔性PCB的特点，既有高强度和稳定性，又具备弯曲和折叠的能力。

刚柔结合PCB适用于需要同时满足刚性和柔性需求的应用，如医疗设备、航空航天等。

三、按照特殊工艺分类1. 高频PCB：高频PCB是专为高频电路设计而优化的PCB，具有较低的介电常数和损耗，能够提供更好的信号传输性能。

高频PCB 广泛应用于无线通信、雷达、卫星导航等领域。

2. 高温PCB：高温PCB采用耐高温的基材和特殊的阻燃材料，能够在高温环境下保持稳定性和可靠性。

高温PCB适用于电力电子、汽车电子等高温环境下的应用。

3. 厚铜PCB：厚铜PCB使用较厚的铜箔，能够承受较大的电流和热量，适用于高功率电子设备。

印制电路板的常见结构导线层是PCB中最重要的部分，用于传输电子信号。

导线层通常由导线图案组成，由铜箔制成，通过化学蚀刻或机械去除方法形成电路。

导线层可以是单面的，即在PCB的一侧布置导线；也可以是双面的，即在PCB的两侧都布置导线；还可以是多层的，即在PCB的内部布置多层导线。

导线层通过金属开孔与其他层连接。

基板层是PCB的主体部分，用于支撑和绝缘导线层。

基板层通常由有机纤维材料（如玻璃纤维增强环氧树脂）制成。

基板层具有良好的机械强度和绝缘性能，可以有效地防止导线层之间的短路和电子元件之间的相互影响。

一般情况下，基板层有多层。

焊盘层是PCB中用于焊接电子元件的地方。

焊盘层通常位于导线层的上方，并且与导线层之间有绝缘层隔离，以防止短路。

焊盘层通常由金属成分（如铅锡合金）制成。

电子元件可以通过针脚与焊盘层连接，通过焊接来固定和连接。

除了上述基本结构外，PCB的外层还通常包括防焊层和标记层。

防焊层位于PCB的焊接面上，用于防止焊接过程中的短路和保护焊盘层。

防焊层通常使用热固性阻燃材料，如热固性树脂。

标记层用于标记电子元件的位置和PCB的功能，本质上是一个外观图案层。

此外，PCB还可能包括其他结构和辅助部件，如插孔、插槽、螺柱和散热片等，以满足特定的应用需求。

总之，PCB的常见结构主要包括导线层、基板层、焊盘层、防焊层和标记层等。

这些结构相互配合，使得PCB能够有效地连接和固定电子元件，实现电路的功能。

不同的PCB结构适用于不同的应用场景，可以根据具体需求进行设计和制造。

简述pcb的定义和构成。

PCB，全称Printed Circuit Board，即印刷电路板，是一种用于电子元器件连接和支持的基础平台。

它是由绝缘材料制成的板状基底，上面覆盖有导电层，通过导线和焊点连接电子元器件，实现电路功能的传导和控制。

PCB在电子产品中起到了至关重要的作用，几乎所有的电子设备都离不开它的存在。

PCB主要由基板、导电层、元器件和连接点等部分组成。

基板是PCB 的主体，通常采用玻璃纤维增强材料制成，具有良好的绝缘性能和机械强度。

导电层则是通过印刷技术在基板上制作的，它可以分为内层导电层和外层导电层。

内层导电层位于基板的内部，用于连接各个元器件和连接点，而外层导电层则位于基板的表面，用于与其他电路板或元器件进行连接。

元器件是PCB上的电子元件，包括电阻、电容、晶体管等，它们通过焊接或插座等方式与导电层相连接。

连接点则是导电层上的焊盘或插针等，用于与其他电路板或元器件进行物理和电气连接。

PCB的设计和制造过程包括原理图设计、电路板布局设计、电路板制造和组装等阶段。

原理图设计是将电路功能转化为图形符号，确定电路的连接关系。

电路板布局设计则是将电路元件和导线等布局在基板上，使其达到最佳的性能和可靠性。

电路板制造是将设计好的电路板图案转移到基板上，并通过化学腐蚀、电镀、丝网印刷等工艺制作导电层和连接点。

组装则是将元器件焊接或插入到导电层上，并进行测试和调试，最终形成可使用的电子产品。

PCB的优点主要体现在以下几个方面。

首先，它具有良好的可靠性和稳定性，能够在恶劣的环境中长时间工作。

其次，PCB具有较高的集成度，可以在有限的空间内实现复杂的电路功能。

此外，PCB 具有良好的可维护性和可扩展性，方便后期的维修和升级。

此外，PCB制造工艺成熟，成本相对较低，适用于大规模生产。

PCB在电子产业中应用广泛，几乎涉及到所有的电子设备，包括计算机、手机、电视、汽车等。

它不仅是电子产品的关键组成部分，还是现代科技发展的基础。

印制电路板的组成和基材印制电路板简称PCB，是现代电子工业中最为常见的基础组成部分之一。

PCB的设计与制造是电子产品生产制造的重要环节。

随着电子科技的发展，PCB的制造技术也在不断的提高与完善。

本文主要介绍印制电路板的组成和基材。

一、组成印刷电路板主要由以下几个部分组成：1. 基材除了柔性PCB以外，一般PCB基材的材质包括玻璃纤维、酚醛纸、环氧树脂、聚酯薄膜等。

不同的基材在性能和价格方面也有所区别。

例如环氧树脂材料结构紧密，机械强度高，耐高温性好；而聚酯薄膜材料柔性好，成本低，但是电气性能比较差。

2. 铜箔铜箔是PCB主要的导电层材料，尺寸和厚度都很重要。

一般来说铜箔的厚度为18um、35um、70um等。

铜箔表面通常需要进行化学处理以改善其附着力和锡焊性。

3. 光阻层光阻层是保护铜箔，使其除了印刷的部分以外其它不被腐蚀的化学物质，同时也有助于向铜箔上印制电路图案。

光阻涂覆后，必须利用UV光刻技术将其印制出电路图案。

4. 防焊层防焊层主要是为了保护PCB的焊点和防止导电部分进行误操作而产生短路。

其材料一般为有机薄膜或者化学处理的电镀金属层。

一般来说，防焊层的颜色多为绿色。

5. 印刷字母与图标在PCB上的印刷字母和图标可以让使用者轻松识别和理解电路板的使用细节和功能。

二、基材种类玻璃纤维基材也叫FR-4材料，是一种常见的PCB基材，因其具有良好的物理性能和较好的绝缘性能而备受欢迎。

玻璃纤维基材具有以下几个优点：（1）成本低廉，价格相对便宜（2）物理性能好，机械强度和刚度都很高（3）耐高温性好，160度不易出现失效（4）耐腐蚀和稳定性好酚醛纸基材是一种由纤维和酚醛散布剂组成的材料。

因其材料粘性强、导热性能好，所以适用于垂直型板设计。

通常，酚醛纸基材具有以下几个优点：（1）导热性能好，是玻璃纤维材料的两倍（2）绝缘性能好（3）具有非常好的机械刚度（4）抗电磁干扰性能高3. 热塑性聚酰亚胺基材热塑性聚酰亚胺基材，多被缩写为PI（Poly Imide）板。

pcb设计知识点在现代电子产品中，PCB（Printed Circuit Board，印制电路板）扮演着关键的角色。

它是连接电子元件的基础，是电子产品正常运行的关键组成部分。

了解PCB设计的知识点对于从事电子工程的人员来说至关重要。

本文将介绍一些常见的PCB设计知识点，帮助读者更好地理解和运用这些知识。

一、PCB的基本构成PCB主要由基板、焊盘、过孔和线路组成。

基板是PCB的主体，通常由绝缘材料制成。

焊盘是连接电子元件的区域，用于焊接元件引脚。

过孔则用于连接不同层之间的线路。

线路则是PCB上的导电路径，将各个元件连接在一起。

二、PCB的设计流程PCB的设计流程包括原理图设计、封装库建立、布局设计、线路走线、元件布局优化、生成Gerber文件等步骤。

原理图设计是将电路图纸转化为电子文件的过程；封装库建立是将元件的封装信息储存为库文件，方便后续调用；布局设计是将元件放置在合适的位置上，考虑电磁兼容性、散热等问题；线路走线是将电路连接起来，避免交叉与干扰；元件布局优化是对布局进行调整，提高整体性能与可靠性；生成Gerber文件是制作PCB的必要文件，用于制造厂商生产。

三、元件布局的重要性元件布局是PCB设计中非常关键的一步，合理的布局可以减少信号干扰、提高散热效果。

常见的布局原则包括：将功率较大的元件放置在散热好的位置上；将距离较远的元件通过短且粗的线路连接；避免元件之间的交叉走线，减少干扰等。

四、线路走线规则线路走线是PCB设计中的关键环节，决定了电路的性能和可靠性。

常见的线路走线规则包括：尽量避免线路交叉，以减少信号串扰；将高频信号线与低频信号线分开布局；将信号线与电源线、地线分离走线，减少干扰；尽量缩短线路长度，减少信号传输时间等。

五、元件封装的选择与设计元件的封装选择与设计直接影响PCB的布局与性能。

在选择元件封装时，需要考虑到元件的功率、尺寸、引脚间距等因素，并与PCB的布局相匹配。

仔细设计元件的引脚布局，可以提高焊接质量和可靠性。

印刷电路板（Printed Circuit Board，PCB）是一种用于支持和连接电子元器件的基板。

它由以下几个主要组成部分构成：
1.基材（Substrate）：通常由绝缘材料制成，如玻璃纤维增强环氧树脂（FR-4）或聚酰亚
胺（PI）。

基材提供了PCB的物理结构，并提供了固定电子元件的表面。

2.导线层（Conductive Layer）：位于基材上，通过有机化学方法或真空沉积形成。

导线层
通常使用铜箔，可以分为内层导线和外层导线。

内层导线用于连接不同层次的电子元器件，而外层导线用于连接元器件和其他外部接口。

3.焊盘（Solder Pad）：焊盘是与元器件引脚相连接的金属圆片，通常用于通过焊接将元
器件固定到PCB上。

4.电子元件（Electronic Components）：包括集成电路、电阻、电容、晶体管等各种电子
元器件。

它们通过焊接或其他连接方式与PCB的焊盘相连接。

5.焊接接点（Solder Joint）：焊盘与电子元器件引脚之间的连接点，通常通过焊锡或其他
焊接材料进行连接。

6.丝印（Silkscreen）：位于PCB表面的标识符和文字。

丝印通常使用白色油墨印刷在PCB
上，用于标记元器件位置、极性及其他相关信息。

这些组成部分相互配合，形成了PCB的完整结构。

通过导线层的连通和焊接接点的连接，PCB能够实现电子元器件之间的信号传输和电气连接，是现代电子设备中不可或缺的关键组件。

印制电路板常见结构以及PCB抄板PCB设计基础知识印制电路板（PCB）的常见结构可以分为单层板（single Layer PCB）、双层板（Double Layer PCB）和多层板（Multi Layer PCB）三种。

一、单层板single Layer PCB单层板（single Layer PCB）是只有一个面敷铜，另一面没有敷铜的电路板。

元器件一般情况是放置在没有敷铜的一面，敷铜的一面用于布线和元件焊接，如图所示。

二、双层板Double Layer PCB双层板（Double Layer PCB）是一种双面敷铜的电路板，两个敷铜层通常被称为顶层（Top Layer）和底层（Bottom Layer），两个敷铜面都可以布线，顶层一般为放置元件面，底层一般为元件焊接面，如图所示。

三、多层板Multi Layer PCB多层板（Multi Layer PCB）就是包括多个工作层面的电路板，除了有顶层（Top Layer）和底层（Bottom Layer）之外还有中间层，顶层和底层与双层面板一样，中间层可以是导线层、信号层、电源层或接地层，层与层之间是相互绝缘的，层与层之间的连接往往是通过孔来实现的。

以四层板为例，如图2 3 4 所示。

这个四层板除了具有顶层和底层之外，内部还具有一个地层和一个图2 3 4 四层板结构尽管Protel DXP支持72层板的设计，但在实际的应用中，一般六层板已经能够满足电路设计的要求，不必将电路板设计成更多层结构。

Prepreg&corePrepreg：半固化片，又称预浸材料，是用树脂浸渍并固化到中间程度(B 阶)的薄片材料。

半固化片可用作多层印制板的内层导电图形的黏结材料和层间绝缘。

在层压时，半固化片的环氧树脂融化、流动、凝固，将各层电路毅合在一起，并形成可靠的绝缘层。

core:芯板，芯板是一种硬质的、有特定厚度的、两面包铜的板材，是构成印制板的基础材料。

印制电路板基础知识印制电路板：又称印刷电路板、印刷线路板，简称印制板，常使用英文缩写PCB或写PWB，以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔（如元件孔、紧固孔、金属化孔等），用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。

由于这种板是采用电子印刷术制作的，故被称为“印刷”电路板。

（一）按照线路板层数可分为单面板、双面板、四层板、六层板以及其他多层线路板。

1、单面板一面敷铜，另一面没有敷铜的电路板。

单面板只能在敷铜的一面焊接元件和布线，适用于简单的电路设计。

2、双面板双面板包括顶层（Top Layer）和底层（Bottom Layer）两层，两面敷铜，中间为绝缘层，两面均可以布线，一般需要由过孔或焊盘连通。

双面板可用于比较复杂的电路，是比较理想的一种印制电路板。

3、多层板为了增加可以布线的面积，多层板用上了更多单或双面的布线板。

用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了，也称为多层印刷线路板。

板子的层数并不代表有几层独立的布线层，在特殊情况下会加入空层来控制板厚，通常层数都是偶数，并且包含最外侧的两层。

其特点是：与集成电路配合使用，可使整机小型化，减少整机重量；提高了布线密度，缩小了元器件的间距，缩短了信号的传翰路径；减少了元器件焊接点，降低了故陈牢，增设了屏蔽层，电路的信号失真减少；引入了接地散热层，可减少局部过热现象，提高整机工作的可靠性。

（二）根据覆铜板基底材料的不同，又可将印制板分为纸质覆铜箔层压板和玻璃布覆铜箔层压板两大类。

（三）制作方法根据不同的技术可分为消除和增加两大类过程。

减去法（Subtractive），是利用化学品或机械将空白的电路板（即铺有完整一块的金属箔的电路板）上不需要的地方除去，余下的地方便是所需要的电路。

简述印制电路板的组成印制电路板（Printed Circuit Board，简称PCB）是电子产品中必不可少的核心组成部分。

它是一种由导电材料制成的板状基板，上面布有一层或多层的电路线路。

PCB的组成可以分为以下几个方面。

1. 基板材料：PCB的基板通常采用绝缘性能较好的材料制成，如玻璃纤维增强塑料（FR-4）和多层薄板材料。

这些材料具有良好的绝缘性能和机械强度，能够承受电子元器件的安装和使用过程中的各种力学应力。

2. 导电层：PCB的导电层是由金属箔制成，通常使用铜箔。

铜箔具有良好的导电性能和可加工性，可以通过化学腐蚀、电镀等工艺将导电层形成所需的线路图案。

导电层的厚度通常为几十微米至几百微米，根据电路的需求可以选择不同厚度的铜箔。

3. 线路图案：线路图案是PCB上最核心的部分，它决定了电子元器件之间的连接方式。

线路图案的制作通常采用光刻或者电镀的方法。

在制作线路图案之前，需要将导电层表面涂覆一层光刻胶，然后通过光刻技术将需要形成的线路图案暴露出来。

接下来，通过化学腐蚀或者电镀的方法将导电层除去或者增加，最终形成所需的线路图案。

4. 焊盘和过孔：PCB上的焊盘和过孔是用于连接电子元器件的重要部分。

焊盘是导电层上的圆形金属区域，用于安装电子元器件的引脚。

过孔是连接不同层次的导电层的通孔，通过过孔可以实现不同层次之间的电气连接。

焊盘和过孔的制作通常是在线路图案制作完成后进行的，通过电镀的方法在导电层上形成。

5. 阻焊层和喷锡层：阻焊层和喷锡层是用于保护PCB线路和焊点的重要层。

阻焊层可以减少线路之间的串扰和短路，同时还可以防止PCB表面的金属部分氧化。

喷锡层是一层薄薄的锡层，用于保护焊盘和过孔，防止其氧化和腐蚀。

6. 标识层：标识层是用于标记PCB上元器件的位置、数值和方向的层。

标识层通常采用丝印或者喷墨的方式进行印刷。

7. 其他组成部分：除了以上几个主要组成部分外，PCB还可以包括其他辅助组件，如电容、电感、电阻等。
