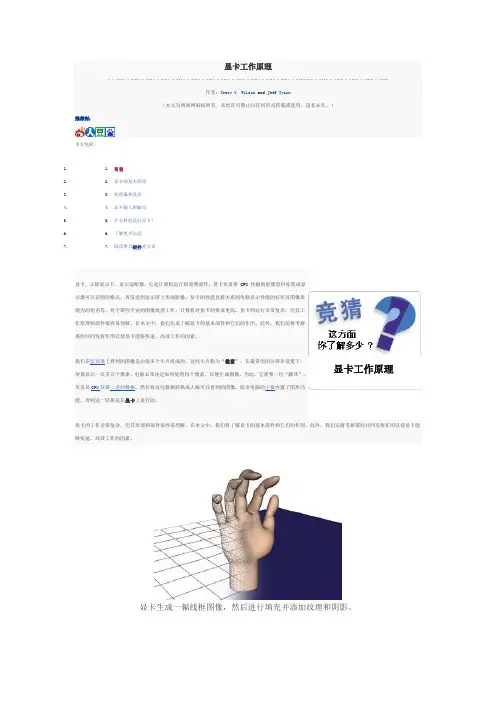

显卡工作原理作者:Tracy V. Wilson and Jeff Tyson(本文为博闻网版权所有, 未经许可禁止以任何形式转载或使用。
违者必究。
)推荐到:本文包括:1. 1. 引言2. 2. 显卡的基本原理3. 3. 处理器和显存4. 4. 显卡输入和输出5. 5. 什么样的是好显卡?6. 6. 了解更多信息7.7. 阅读所有硬件类文章显卡,又称显示卡、显示适配器,它是计算机运行的重要部件;显卡负责将 CPU 传输的影像资料处理成显示器可以识别的格式,再发送到显示屏上形成影像。
显卡的性能直接关系到电脑显示性能的好坏及图像表现力的优劣等,对于那些专业的图像处理工作,计算机对显卡的要求更高。
显卡的运行非常复杂,但其工作原理和部件很容易理解。
在本文中,我们先来了解显卡的基本部件和它们的作用。
此外,我们还将考察那些共同发挥作用以使显卡能够快速、高效工作的因素。
我们在监视器上看到的图像是由很多个小点组成的,这些小点称为“像素”。
在最常用的分辨率设置下,屏幕显示一百多万个像素,电脑必须决定如何处理每个像素,以便生成图像。
为此,它需要一位“翻译”,负责从CPU获得二进制数据,然后将这些数据转换成人眼可以看到的图像。
除非电脑的主板内置了图形功能,否则这一转换是在显卡上进行的。
显卡的工作非常复杂,但其原理和部件很容易理解。
在本文中,我们将了解显卡的基本部件和它们的作用。
此外,我们还将考察那些共同发挥作用以使显卡能够快速、高效工作的因素。
显卡生成一幅线框图像,然后进行填充并添加纹理和阴影。
显卡工作原理我们可以把电脑想像成一家拥有独立美工部门的公司。
当公司员工需要一件美术品时,便向美工部门提出申请。
美工部门决定如何创作图像,然后在图纸上绘制出来。
最终结果是,某人的想法变成真实而可见的图像。
HowStuffWorks Shopper供图显卡的主要部件是:主板连接设备、监视器连接设备、处理器和内存。
不同显卡的工作原理基本相同。

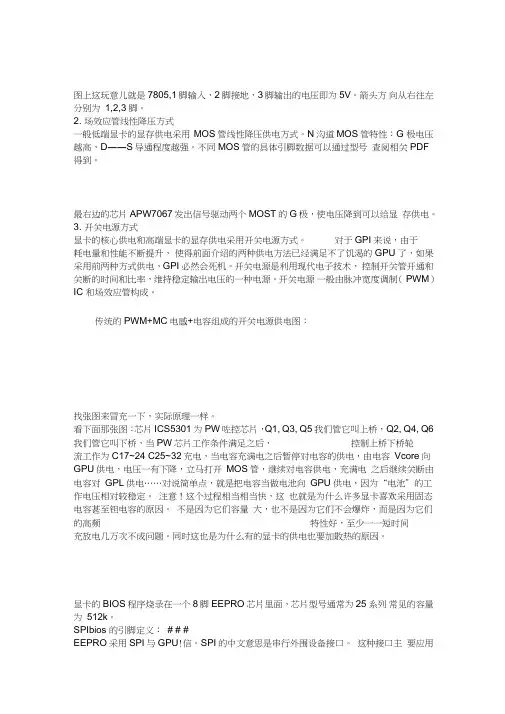

图上这玩意儿就是7805,1脚输入,2脚接地,3脚输出的电压即为5V。
箭头方向从右往左分别为1,2,3 脚。
2. 场效应管线性降压方式一般低端显卡的显存供电采用MOS管线性降压供电方式。
N沟道MOS管特性:G 极电压越高,D――S导通程度越强。
不同MOS管的具体引脚数据可以通过型号查阅相关PDF 得到。
最右边的芯片APW7067发出信号驱动两个MOST的G极,使电压降到可以给显存供电。
3. 开关电源方式显卡的核心供电和高端显卡的显存供电采用开关电源方式。
对于GPI来说,由于耗电量和性能不断提升,使得前面介绍的两种供电方法已经满足不了饥渴的GPU 了,如果采用前两种方式供电,GPI必然会死机。
开关电源是利用现代电子技术,控制开关管开通和关断的时间和比率,维持稳定输出电压的一种电源。
开关电源一般由脉冲宽度调制(PWM)IC 和场效应管构成。
传统的PWM+MC电感+电容组成的开关电源供电图:找张图来冒充一下,实际原理一样。
看下面那张图:芯片ICS5301为PW咗控芯片,Q1, Q3, Q5我们管它叫上桥,Q2, Q4, Q6我们管它叫下桥,当PW芯片工作条件满足之后,控制上桥下桥轮流工作为C17~24 C25~32充电,当电容充满电之后暂停对电容的供电,由电容Vcore向GPU供电,电压一有下降,立马打开MOS管,继续对电容供电,充满电之后继续关断由电容对GPL供电……对说简单点,就是把电容当做电池向GPU 供电,因为“电池”的工作电压相对较稳定。
注意!这个过程相当相当快,这也就是为什么许多显卡喜欢采用固态电容甚至钽电容的原因。
不是因为它们容量大,也不是因为它们不会爆炸,而是因为它们的高频特性好,至少一一短时间充放电几万次不成问题。
同时这也是为什么有的显卡的供电也要加散热的原因。
显卡的BIOS程序烧录在一个8脚EEPRO芯片里面,芯片型号通常为25系列常见的容量为512k。
SPIbios 的引脚定义:# # #EEPRO采用SPI与GPU!信。

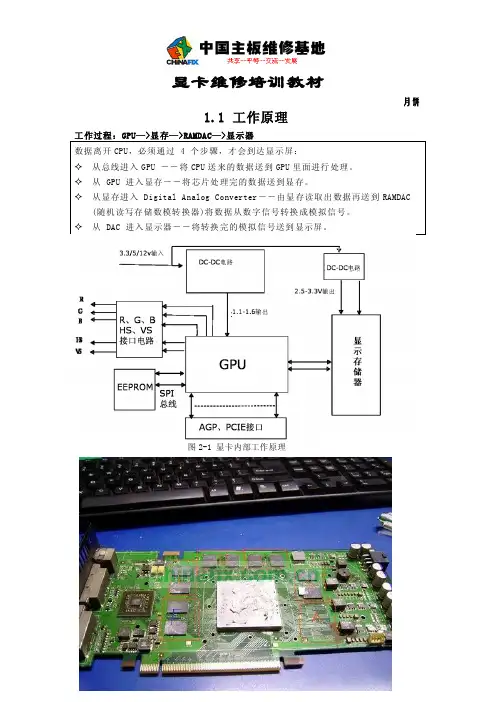

显卡维修培训教材月饼1.1 工作原理✧从 DAC 进入显示器--将转换完的模拟信号送到显示屏。
图2-1 显卡内部工作原理1.2 供电电路1.2.1 供电来源绝大多数显卡是由主板上的AGP/PCI-E插槽供电的,本身没有电源补充,也没有电池等东西来供应所需的工作能量,由显卡上的金手指通过计算机主板的插槽来获得所需的工作能量。
✧AGP供电AGP供电脚为:+12V:A1;+5V:B2、B3;+3.3V:B9、A9、B16、A16、B28、A28;VDDQ:A/B34、A/B40、B47、A/B52、A/B58、A/B64✧PCIE供电PCI-E供电脚为:+12V:A2、A3、B1、B2、B3;+3.3V:A9、A10、B8;+3.3Vaux:B10对于部分高端显卡产品因为耗电很厉害,通过主板上的插槽获取的能量已不能满足显卡的要求,于是,人们又想到直接由PC电源引入一组插头来为显卡供电,如图2 -5 所示有多个外接辅助电源插头:图2-5 带外接插头供电的显卡外接辅助电源插头的电路如图2-6所示图2-6 外接插头电路图1.2.2 供电方式○1.三端稳压电源方式,如1117,7805等(图2-7)。
一般VDAC(图2-8)、D DC5V等电路采用图2-7 78M05 图2-8采用1117降压的DAC供电1117等三端稳压元件工作原理:3脚为电压输入,2脚为输出,1脚为调整。
如图2-9所示,为1117工作原理图,只需改变图中ER304与ER305的阻值比例即可改变VOUT大小。
图2-9 1117工作原理图DDC_5V供电,一般由正电压稳压器78L05产生。
它的3脚输入12V,2脚接地,1脚固定输出5V。
○2. MOS管线性降压,一般低端显卡的显存供电采用(图2-10)图2-10 低端显卡显存供电N沟道MOS管特性:G极电压越高,D-S导通程度越强。
图2-11 MOS管线性降压电路图图2-11 MOS管线性降压电路图中控制芯片18脚发出信号驱动Q800的G极,使3.3V降压为2.5V,R810&R811为反馈,改变他们的大小比例可以调整输出的大小。

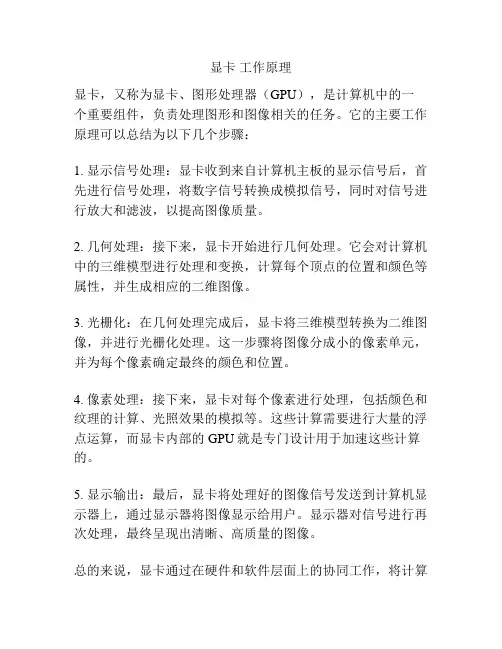

显卡工作原理
显卡,又称为显卡、图形处理器(GPU),是计算机中的一个重要组件,负责处理图形和图像相关的任务。
它的主要工作原理可以总结为以下几个步骤:
1. 显示信号处理:显卡收到来自计算机主板的显示信号后,首先进行信号处理,将数字信号转换成模拟信号,同时对信号进行放大和滤波,以提高图像质量。
2. 几何处理:接下来,显卡开始进行几何处理。
它会对计算机中的三维模型进行处理和变换,计算每个顶点的位置和颜色等属性,并生成相应的二维图像。
3. 光栅化:在几何处理完成后,显卡将三维模型转换为二维图像,并进行光栅化处理。
这一步骤将图像分成小的像素单元,并为每个像素确定最终的颜色和位置。
4. 像素处理:接下来,显卡对每个像素进行处理,包括颜色和纹理的计算、光照效果的模拟等。
这些计算需要进行大量的浮点运算,而显卡内部的GPU就是专门设计用于加速这些计算的。
5. 显示输出:最后,显卡将处理好的图像信号发送到计算机显示器上,通过显示器将图像显示给用户。
显示器对信号进行再次处理,最终呈现出清晰、高质量的图像。
总的来说,显卡通过在硬件和软件层面上的协同工作,将计算
机生成的图形数据进行处理和转换,最终输出到显示器上供用户观看。
它在游戏、图形设计、视频编辑等领域中起着重要的作用,能够提供更加逼真和流畅的图像显示效果。

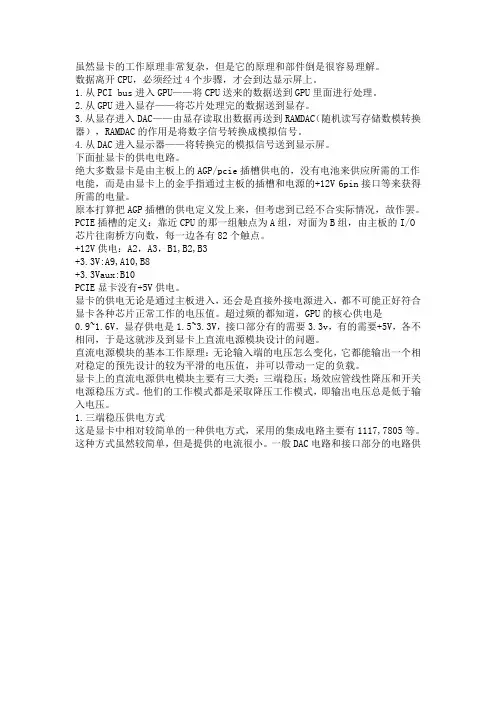

虽然显卡的工作原理非常复杂,但是它的原理和部件倒是很容易理解。
数据离开CPU,必须经过4个步骤,才会到达显示屏上。
1.从PCI bus进入GPU——将CPU送来的数据送到GPU里面进行处理。
2.从GPU进入显存——将芯片处理完的数据送到显存。
3.从显存进入DAC——由显存读取出数据再送到RAMDAC(随机读写存储数模转换器),RAMDAC的作用是将数字信号转换成模拟信号。
4.从DAC进入显示器——将转换完的模拟信号送到显示屏。
下面扯显卡的供电电路。
绝大多数显卡是由主板上的AGP/pcie插槽供电的,没有电池来供应所需的工作电能,而是由显卡上的金手指通过主板的插槽和电源的+12V 6pin接口等来获得所需的电量。
原本打算把AGP插槽的供电定义发上来,但考虑到已经不合实际情况,故作罢。
PCIE插槽的定义:靠近CPU的那一组触点为A组,对面为B组,由主板的I/O 芯片往南桥方向数,每一边各有82个触点。
+12V供电:A2,A3,B1,B2,B3+3.3V:A9,A10,B8+3.3Vaux:B10PCIE显卡没有+5V供电。
显卡的供电无论是通过主板进入,还会是直接外接电源进入,都不可能正好符合显卡各种芯片正常工作的电压值。
超过频的都知道,GPU的核心供电是0.9~1.6V,显存供电是1.5~3.3V,接口部分有的需要3.3v,有的需要+5V,各不相同,于是这就涉及到显卡上直流电源模块设计的问题。
直流电源模块的基本工作原理:无论输入端的电压怎么变化,它都能输出一个相对稳定的预先设计的较为平滑的电压值,并可以带动一定的负载。
显卡上的直流电源供电模块主要有三大类:三端稳压;场效应管线性降压和开关电源稳压方式。
他们的工作模式都是采取降压工作模式,即输出电压总是低于输入电压。
1.三端稳压供电方式这是显卡中相对较简单的一种供电方式,采用的集成电路主要有1117,7805等。
这种方式虽然较简单,但是提供的电流很小。

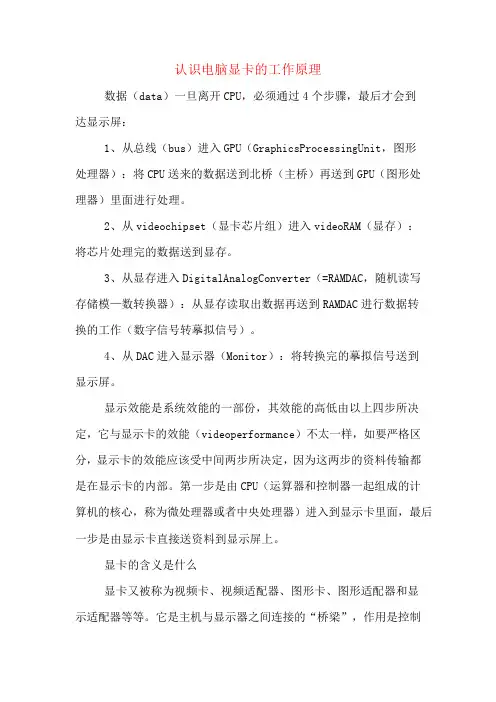

认识电脑显卡的工作原理数据(data)一旦离开CPU,必须通过4个步骤,最后才会到达显示屏:1、从总线(bus)进入GPU(GraphicsProcessingUnit,图形处理器):将CPU送来的数据送到北桥(主桥)再送到GPU(图形处理器)里面进行处理。
2、从videochipset(显卡芯片组)进入videoRAM(显存):将芯片处理完的数据送到显存。
3、从显存进入DigitalAnalogConverter(=RAMDAC,随机读写存储模—数转换器):从显存读取出数据再送到RAMDAC进行数据转换的工作(数字信号转摹拟信号)。
4、从DAC进入显示器(Monitor):将转换完的摹拟信号送到显示屏。
显示效能是系统效能的一部份,其效能的高低由以上四步所决定,它与显示卡的效能(videoperformance)不太一样,如要严格区分,显示卡的效能应该受中间两步所决定,因为这两步的资料传输都是在显示卡的内部。
第一步是由CPU(运算器和控制器一起组成的计算机的核心,称为微处理器或者中央处理器)进入到显示卡里面,最后一步是由显示卡直接送资料到显示屏上。
显卡的含义是什么显卡又被称为视频卡、视频适配器、图形卡、图形适配器和显示适配器等等。
它是主机与显示器之间连接的“桥梁”,作用是控制电脑的图形输出,负责将CPU送来的的影象数据处理成显示器认识的格式,再送到显示器形成图象。
显卡主要由显示芯片(即图形处理芯片GraphicProcessingUnit)、显存、数模转换器(RAMDAC)、VGABIOS、各方面接口等几部份组成。
以上就是显卡知识解析。
笔记本电脑显卡A卡和N卡有什么不同一个是ATI,一个是英伟达的,不是一个品牌的!无非大多数人认为还是英伟达的比较好,无非许多游戏玩家还是觉得A卡好。
同等类型的显卡英伟达性能要好一点,价格也相对低廉一点!NVIDIA、ATI是生产显卡的,SIS、VIA等公司都是生产集成显卡芯片的。
构成显卡的主要部件如下: *显示芯片(GPU)
*显存
*显卡输出接口
*数模转换电路
显卡接口引脚定义图:
针脚定义:
显卡接口电路工作原理
*红基色信号
*蓝基色信号
*绿基色信号
*行场同步信号
*I2C总线数据信号
电阻电容主要起到阻抗变换,滤波的作用;二极管起到限幅的作用;电感起抑制高频干扰作用。
接口电路如图:
1.黑屏
显卡问题或显卡与主板接触不良,显卡与主板不兼容。
2.显示器颜色不正
表现有缺色,花屏,偏色,图像模糊。
显示器周围磁场干扰,显示器信号线接触不良,显示器出现问题,显卡与主板接触不良,显卡故障。
3.显存损坏故障
突然死机,无法进入系统。
若排除软件原因后故障仍未排除,可用替换法替换显卡,确定故障原因。
4.同步信号电路故障
图像不稳定,
一般由SYNC_OUT1、SYNC_OUT2、
SYNC_IN1、SYNC_IN2的外接电阻、电感开路或电容短路。
一.显卡的定义显卡(Video card,Graphics card),也可以说是显示卡,图形适配器等等,是PC的一个重要部分,我的理解显卡就是个转换器,我们都知道,计算机是二进制的,也就是0和1,但是总不见的直接在显示器上输出0和1吧,所以就有了显卡,将这些0和1转换成图像显示出来。
二.显卡总体工作原理数据一旦离开 CPU,必须通过 5个步骤才行1. 数据从CPU进入显卡芯片(就是GPU,常说的6600GT,7800GTX什么的都是显卡芯片)将 CPU 送来的数据送到显卡芯片里面进行处理。
2.GPU把显卡数据送到显存(就是显示内存)处理3.从显存进入 Digital Analog Converter (RAMDAC,这个东西就很关键了,中文是“数模转换器”),由显存读取出数据再送到RAMDAC进行数据转换的工作(把0和1转换成图像)。
4.从 DAC 进入显示器,就是输出型号5.光线进入你的眼睛,然后传送到你的大脑处理,就完成了整个步骤三.详细讲解显卡工作原理1.显示接口就是把显卡插在主板上的接口,有ISA,PCI,AGP,PCI-E,这其中也有版本之分,比如AGP,就是AGP1.0,AGP2.0,AGP3.0,这种版本之分其实在速率上也有差别,不同的接口在传输速率上会有区别,但也许会有新手问?为虾米要这么多接口泥,1个不就OK了?其实,随着科技的发展,我们显卡要处理的东西越来越多,打个比方,显卡接口是门,CPU传输的信息就是要运送的货物,运货车就是显卡,门越大一次也就能运越多,但是就算你货物车很大,一次能运很多东西,如果你门不够大,也只能分几次传输过去,就会影响运送的时间,所以自然是门越大越好。
2.显卡芯片信息从显卡的接口过去了,就到达了显卡芯片(GPU,即Graphic Processing Unit),显卡芯片负责处理这些信息,主要生产的厂商想必大家都知道,就是NVIDIA 和ATI,诸如NVIDIA的6600GT,7800GTX,6800GS等都是,ATI的有X800,X1600PRO,X1800XT之类的,其实指显卡的芯片名称,但是在上市时却用GPU的名字来定义显卡的名字,可见GPU的重要性。
第22课显卡工作原理说明、显卡供电说明、显卡时序说明、LVDS信号说明、EDP信号说明、苹果显存代换配置方法显卡工作原理一、相关术语:1、TMDS:最小化传输差分信号,主要用于DVI(数字视频接口)、HDMI(高清多媒体接口,可以传输无损的视频,音频信号)2、HDCP(集成在显卡内部的模块,通常会在外面挂一个EEPROM):高带宽数字内容保护,由INTEL公司发展的,主要用于加密,用于保护DVI或HDMI在数据传输的时候,不会被非法拷贝;在电路上,如果笔记本支持HDCP功能时,旁边会有一个小的EEPROM,用来存储加密信息,只有电脑和插放设备得到HDCP授权(也就是交了费),才能达到高清播放(1980*1080),否则只能达到1、4的分辩率二、显卡的功能框图1、HOST I/F(PCIE端口):通过PCIE总线跟主机“CPU”连接的端口,属于PHY物理层的接口2、GRAPHICS ENGINE:GPU图形处理器3、FRAME BUFFER:帧缓冲,显示缓存,也可叫做VRAM显存控制器注:NV显卡N14以上的卡支持DP接口三、显卡的简单工作过程1、首先要满足供电“核心供电、显存供电、基准电压、PCIE端供电”等、时钟2、复位:这个复位指的是从进入复位和结束复位,复位以后,相当于绑定“哪些引脚要拉低,哪些要引高”(指的是内部有一些电路,对显卡的一些端口、一些焊盘,包括显存等等进行配置)结束3、显示信号通过PICE总线传输给GPU,由显卡进行处理4、显卡将处理完的数据通过显卡控制器送到显存里面5、将显存里面的数据取出来,分成两路:一路送给DAC进行格式转换,得到模拟信号,用于支持CRT显示,另一路送给TMDS,用于支持LVDS\DVI\HDMI.......四、显卡初始化顺序1、PCIE总线的复位信号PEX_RST#保持一段时间有效为低2、产生PCIE的参考时钟CLOCK“100M”,这个复位期间就要产生,一般在时钟产生以后,在显卡内部也会有一个全局性的复位(总复位)3、将绑定引脚设定的绑定值输送到ASIC引脚,也就是一些特定的引脚处于什么样的功能,是由绑定值来设定的,这个也是在复位期间来完成4、PCIE结束复位5、把绑定值锁存到显卡芯片内部6、如果显卡带有SPIROM,此时要去读取软件绑定参数,在笔记本里面一般显卡与系统共享同一个ROM“台机单独”7、显卡读取到了相应的参数,设置好绑定信号以后,也确定了相应引脚功能,接下来就是比较重要的工作;电流校正、终端校正、锁相环校正,当然这些工作有些需要通过专用的引脚来设置8、显卡内部的全局复位GRST#变为无效“新显卡内部完成”,结束复位9、配置PCIE端口,显卡要与CPU里面的显卡控制器协商、配接10、以上工作完成后,等待着第一次的工作交易,等待发送显示信号过来,包括显存配置空间的请求五、N12M显卡供电说明1、VDD1-VDD111:显卡的核心供电,一般是0.6几V到1.35V之间,这个也是跟INTEL CPU一样,会动态调节2、VDD33:3.3V的供电这个供电主要用于ROM、复位、HDCP“高带宽数字信号保护”......3、FB_DLLAVDD、FBPLLAVDD:这是帧缓冲器锁相环的供电,FB是指显存控制器,电压1.05V4、FBVDDQ_1-FBVDDQ_26:显存控制器的供电,1.5V5、PEX_IOVDD1-PEX_IOVDD6:PCIE的I/O端口供电6、PEX_PLLVDD:PCIE的锁相环供电7、PEX_SVDD_3V3:显卡里机的一另一个3.3V辅助供电8、PEX_IOVDDQ_1-PEX_IOVDDQ25:PCIE的核心供电 1.05V9、IFPAB_PLLVDD、IFPC_PLLVDD-IFPE_PLLVDD:其中IFP是集成平板,实际是内部数字编码器的供电10、IFPA_IOVDD-IFPE_IOVDD:集成平板的IO供电,也就是数字输入输出端口的供电11、DACA_VDD、DACB_VDD:DAC数模转换器的供电12、PLLVDD、SP_PLLVDD:显卡核心时钟锁相环的供电13、VID_PLLVDD:视频相素锁相环模拟供电注:显卡有多个供电,任何一个有异常都会不工作六、PCIE接口1、64根线通过耦合电容与CPU通讯,其中有发送对、接收对2、PEX_CLKREQ#:时钟请求,能够进入低功耗状态的设备都有时钟请求信号“当进入低功耗时就不需要时钟”3、PEX_TERMP:显卡的PCIE输入输出电路的终端校准引脚,通过2.49K精密电阻接地,如果电阻出现异常会导致显卡收发数据的时候出现干扰,出现信号反射,SOST自检档A4;R所以这个电阻非常重要4、PEX_TSTCK_OUT、PEX_TSTCLK_OUT#:这是一对测试时钟,一般不采用,两脚通过电阻连一起;七、帧缓冲器接口信号(显存控制器信号)1、FBA_D0-FBA-D63:缓冲存储器A通道的64根数据线,连接到外部显存颗粒,用来缓存数据,每颗显存需要用到16根数据线,A通道最多能连接4颗显存2、FBA_CLK0\FBA_CLK0#、FBA_CLK1\FBA_CLK1#:这是显存用的两对时钟3、FBA_DQM0-FBA_DQM7:8根数据屏蔽信号线,在写内存的时候,也就是往显存里发送数据的时候,通过这8根线告诉显存,哪些数据线传输的数据(或者哪些字节)可以屏蔽、可以不用理会,其中一个字节需要一条线,就需要8条线4、FBA_CMD0-FBA-CMD30:31根缓冲器的命令接口线,主要看外部对应的信号,对应的信号形成相同功能(如:FBA_CMD0对应的FBA_CL3_L,这是低通道的时钟使能信号,因为64根数据线分布在4片显存上,分别是32根高位数据线对应两片显存、32根低位数据线对应两片显存,所以这个低通道的时钟使能信号将会控制两片低位显存。
显卡原理图
显卡,又称显卡、显示适配器、显示控制器,是计算机中一种用于输出图形信
号的设备。
它通过将计算机内部的数字信号转换成图像信号,然后通过显示器显示出来,实现计算机图形界面的显示。
显卡原理图是显卡内部电路的结构示意图,通过它我们可以了解显卡是如何工作的,以及如何实现图像信号的处理和输出。
首先,让我们来看一下显卡原理图中的主要组成部分。
显卡通常由图形处理器(GPU)、显存、显示输出接口、电源管理模块等部分组成。
图形处理器是显卡
的核心部件,它负责对图像数据进行处理和计算,然后输出到显示器上。
显存用于存储图像数据,它的容量和速度直接影响着显卡的性能。
显示输出接口则是用于将处理好的图像信号输出到显示器上,常见的接口有HDMI、DisplayPort、DVI等。
电源管理模块则负责为显卡提供稳定的电源供应,保证显卡的正常工作。
接下来,我们来了解一下显卡原理图中的工作原理。
当计算机需要显示图像时,CPU会将图像数据发送到显卡中。
图形处理器接收到数据后,会对其进行处理和
计算,然后将处理好的图像数据存储到显存中。
同时,显示输出接口会将图像信号转换成适合显示器显示的模拟信号,并通过显示器线缆传输到显示器上。
显示器接收到信号后,将其转换成可见的图像,最终显示在屏幕上。
除了以上的基本原理,显卡原理图还包括了一些细节部分,例如散热模块、电
源供应电路、视频解码器等。
散热模块用于散热,保证显卡在工作时不会过热;电源供应电路则负责将电源转换成显卡需要的电压和电流;视频解码器则用于解码视频信号,提高视频播放的效果和性能。
总的来说,显卡原理图是理解显卡工作原理的重要工具,通过它我们可以了解
显卡内部电路的结构和工作原理,从而更好地选择和使用显卡,同时也有助于我们对计算机图形显示技术有更深入的了解。
