PCB设计中通孔的阻抗控制及其对信号完整性的影响

PCB阻抗计算参数说明在电路设计和PCB布局过程中，阻抗匹配是非常重要的一部分。

正确匹配PCB的阻抗可以确保信号的传输质量和减少噪音。

在进行阻抗匹配时，有几个重要的参数需要考虑。

1. 电路板材料：PCB的材料对阻抗有很大影响。

通常使用的材料有FR-4，Rogers，以及其他高频材料。

这些材料的介电常数（εr）对阻抗非常重要。

FR-4的介电常数通常为4.4，而Rogers的介电常数通常为3.5到10.2之间。

不同的介电常数会导致不同的阻抗值。

2.路径宽度：路径宽度是指信号线在PCB上的宽度。

宽度决定了电流的流量。

通常情况下，较宽的线路会导致较低的阻抗，而较窄的线路会导致较高的阻抗。

对于特定的介电常数和期望阻抗值，可以使用阻抗计算工具计算所需的路径宽度。

3.路径间距：路径间距是指两个相邻信号线之间的距离。

在布线时，路径间距的选择非常重要，因为过小的间距可能会导致信号之间的串扰和干扰。

路径间距也会影响阻抗值，通常情况下，较大的间距会导致较低的阻抗，而较小的间距会导致较高的阻抗。

4.外部层结构：PCB通常有多层结构，而每一层都会对阻抗产生影响。

如果信号层旁边有地层，阻抗值会比较低。

如果信号层旁边有电源层，阻抗值会比较高。

因此，在设计PCB时需要考虑各层的堆栈结构，以及信号、地层和电源层之间的位置。

5. 通过孔：通过孔是PCB中用来连接不同层的信号的小孔。

通过孔的直径和间距也会影响阻抗值。

常见的通过孔类型有via和microvia。

通过孔的选择需要考虑阻抗和信号完整性。

6.封装类型和引脚：电路元件的封装类型和引脚布局也会对阻抗产生影响。

不同的引脚布局和封装类型会导致不同的阻抗值。

因此，在选择和布局元件时，需要考虑它们对阻抗的影响。

进行阻抗计算时，可以使用专门的计算工具来确定所需的路径宽度、路径间距和通过孔参数以满足所需的阻抗匹配。

此外，还可以使用3D电磁仿真软件对PCB布局进行模拟和优化，以确保阻抗的准确匹配和信号完整性。

PCB设计中的信号完整性分析方法PCB设计是现代电子产品开发中不可或缺的一环。

而信号完整性是保证电子产品性能和可靠性的重要因素之一。

本文将介绍PCB设计中常用的信号完整性分析方法。

一、信号完整性的重要性信号完整性是指信号在电路板上的传输过程中，能够保持其原有的波形、速度和幅度，没有失真、噪声或者延迟。

信号完整性的不良会导致各种问题，如时钟偏移、串扰、干扰等，从而影响整个系统的性能和稳定性。

二、信号完整性分析方法1. 布线规则设计在PCB设计过程中，通过合理的布线规则设计可以减少信号的串扰和耦合。

比如，避免信号线之间的交叉、保持适当的距离、分层布线等。

2. 传输线理论传输线理论是用于分析高速信号传输的一种方法。

通过建立传输线模型，可以预测信号在传输过程中的行为。

在信号完整性分析中，可以使用传输线理论对信号的波形、传播时间和幅度进行分析。

3. 电磁仿真电磁仿真是一种基于数值计算的信号完整性分析方法。

通过建立PCB的电磁场模型，可以确定信号在电路板上的传播路径和互连耦合情况。

常用的电磁仿真软件包括HFSS、ADS等。

4. 时域分析时域分析是一种基于时间的信号完整性分析方法。

通过观察信号的波形和过渡边沿，可以判断信号是否出现失真、震荡或者反射等问题。

常用的时域分析工具包括示波器、逻辑分析仪等。

5. 频域分析频域分析是一种基于频率的信号完整性分析方法。

通过对信号的频谱进行分析，可以判断信号是否出现带宽限制、谐振或者频率响应不平坦等问题。

常用的频域分析工具包括频谱分析仪、网络分析仪等。

6. 时序分析时序分析是一种基于时钟的信号完整性分析方法。

通过分析信号在时钟边沿触发的时间关系，可以判断信号的稳定性和时钟偏移情况。

常用的时序分析工具包括时序分析仪、时钟提取软件等。

三、信号完整性验证流程针对PCB设计中的信号完整性问题，通常可以采用以下的验证流程：1. 设计规则检查（DRC）：通过软件工具检查布线是否符合设计规则，是否存在潜在的信号完整性问题。

PCB的阻抗控制要点PCB布线中，阻抗控制是一个十分重要的问题。

在高速信号传输过程中，如果不控制好阻抗，将会导致信号反射、降低信号质量以及信号干扰，严重影响系统的性能。

因此，本文将介绍PCB布线中阻抗控制的要点。

什么是阻抗？阻抗是电路元件在交流电路中所表现出来的总阻力，它和电阻是不同的。

电阻是指电子通过一个导体时所需消耗的能量，而阻抗则是指电子在交流电路中产生的总消耗，包括电阻和电容的影响。

通常情况下，阻抗的性质决定了信号在传输线上的反射系数和传输特性。

因此，在高速布线中必须进行阻抗匹配来获得最佳的传输性能。

PCB阻抗控制要点PCB设计流程中的阻抗控制PCB板的阻抗由两个方面的因素影响：底层金属的尺寸和层和板材的介电常数。

因此，在PCB设计流程中，可以采用以下方法来控制阻抗。

•使用可控阻抗线（CPW）或微带线（MIL）进行布线：这两种线的阻抗可以通过线的宽度和间隙以及与参考层的距离等参数进行调节，以实现所需的阻抗特性。

•选择合适的板材和层数：通过选择合适的板材和层数，可以获得所需的介电常数，从而实现所需的阻抗特性。

如FR-4是一种常用的PCB板材，它的介电常数为4.2，因此它不适合高速布线。

而高介电常数板材可以更好地匹配高阻抗线。

•合理安排PCB布局：通过合理安排PCB布局，可以最大程度地减少信号的反射和串扰。

例如，通过避免布置信号线与边缘相邻，可以减少边缘效应的影响。

阻抗匹配方法阻抗匹配可以通过以下两种方法来实现。

•直接阻抗匹配：将阻抗为Z1的传输线直接连接到阻抗为Z2的电网上，可以采用电容、电感和输变比等方式来实现。

•变压器法：将阻抗为Z1的传输线和阻抗为Z2的电网之间加上一个变压器，变压器的变比可以根据阻抗比值确定。

在布线高频时，变压器法是最常用的阻抗匹配方式。

阻抗检查与测试在PCB设计中，阻抗控制成功与否需要进行阻抗检查和测试。

阻抗检查可以通过仿真软件进行，仿真结果应符合设计要求。

阻抗测试可以通过使用专业的测试设备进行，例如网络分析仪（Network Analyzer）。

PCB设计中的信号完整性与电磁兼容性研究随着电子设备的不断发展和复杂化，PCB（Printed Circuit Board，印刷电路板）的设计成为了关键因素之一。

在PCB设计中，信号完整性和电磁兼容性是两个非常重要的研究领域。

本文将深入探讨这两个方面的研究，并介绍如何在PCB设计中考虑信号完整性和电磁兼容性。

首先，信号完整性是指信号在PCB上传输过程中保持其原始形态和质量的能力。

在现代高速电子设备中，信号的传输速率越来越高，而且信号的上升时间也越来越短。

这些因素导致了信号完整性的挑战，如信号失真、串扰和时序问题。

为了保证信号的完整性，设计工程师需要考虑以下几个因素：1.布局与走线：良好的PCB布局与走线可以最大程度地减少信号的串扰和干扰。

在布局阶段，信号线应该避免与高功率线、高频线和地平面走线的交叉。

合理地规划信号线的走向和层次结构也能有效减少串扰。

此外，控制信号走线的长度和阻抗也非常重要。

2.终端和驱动：正确选择终端电阻和驱动器能够提高信号完整性。

终端电阻可以消除信号的反射和尖峰，而驱动器的输出特性能够减少信号的失真和噪声。

3.功耗管理：高功耗设备会产生大量的纹波电流，并对信号完整性产生影响。

因此，在PCB设计中，需要适当地管理和分配功耗，例如使用合适的电源平面和地平面。

其次，电磁兼容性是指在PCB设计中避免或减少电磁辐射和电磁干扰的能力。

电磁辐射和干扰会导致设备间的相互干扰，影响设备的正常运行。

为了提高电磁兼容性，设计工程师需要考虑以下几个因素：1.地平面设计：良好的地平面布局能够有效地抑制电磁辐射和干扰。

地平面应该被构建成连续的平面，并与信号层相互分离。

在布线时，需要避免信号层和地平面之间有大的裂缝或孔洞。

2.层次结构：将高速信号和低速信号分布在不同的PCB层中，可以减少干扰。

高速信号层应该位于中间层，而低速信号层应该位于外层。

3.滤波和隔离：在PCB设计中添加适当的滤波器和隔离器可以抑制电磁噪声和干扰。

PCB阻抗设计重要性PCB（Printed Circuit Board）是电子产品中常见的一个组成部分，具有连接和支持电子组件的功能。

在PCB设计过程中，阻抗设计是一个非常重要的考虑因素。

阻抗是电流在电路中流动时所遇到的电阻力的量度。

在PCB设计中，阻抗的设计是指在电路板的导线和元件之间保持恒定的阻抗值。

阻抗设计的主要目的是确保电路板上的信号传输准确可靠，避免信号失真或噪声干扰，从而提高系统的性能和稳定性。

在现代电子设备中，信号速度和频率越来越高，特别是在高速数字通信和射频应用中。

而信号的传输质量很大程度上取决于PCB的阻抗控制。

如果PCB的阻抗不正确，信号可能会受到反射、色散和串扰等问题的影响，导致数据丢失、错误或降低设备的性能。

阻抗设计还对电源噪声过滤和信号完整性有重要影响。

在高速数字电路中，电源噪声和信号耦合可能成为主要问题。

通过准确控制PCB的阻抗，可以最大程度地减少电源噪声的传播和信号的串扰，从而提高系统的抗干扰能力和信号完整性。

在PCB阻抗设计中，需要考虑的因素包括PCB材料的介电常数和损耗因子、导线和元件的尺寸和布局、信号线的层数和宽度等。

根据设计要求，可以使用不同的技术来实现PCB的阻抗控制，例如差分信号线、阻抗匹配和微带线等。

同时，还需要使用CAD软件进行仿真和分析，确保设计的准确性和可行性。

总之，PCB阻抗设计在现代电子产品中具有非常重要的作用。

通过合理控制和设计PCB的阻抗，可以提高信号传输的准确性和可靠性，减少信号失真和噪声干扰，提高系统的性能和稳定性。

此外，阻抗设计还对电源噪声过滤、信号完整性和EMI/EMC性能等方面有重要影响。

因此，在PCB 设计过程中，阻抗的控制和设计应该被认为是至关重要的环节。

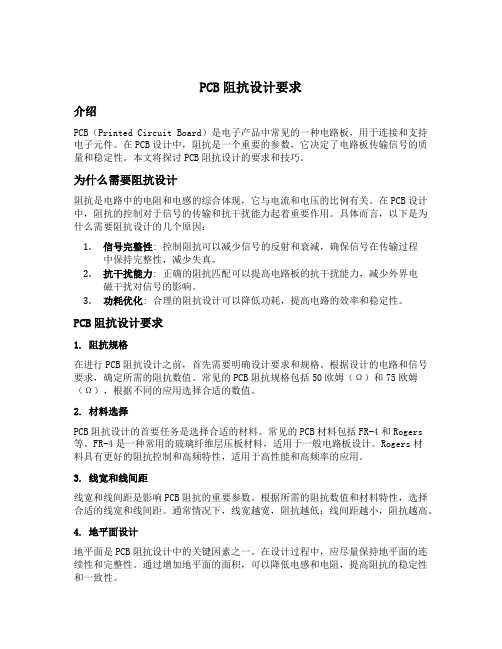

PCB阻抗设计要求介绍PCB（Printed Circuit Board）是电子产品中常见的一种电路板，用于连接和支持电子元件。

在PCB设计中，阻抗是一个重要的参数，它决定了电路板传输信号的质量和稳定性。

本文将探讨PCB阻抗设计的要求和技巧。

为什么需要阻抗设计阻抗是电路中的电阻和电感的综合体现，它与电流和电压的比例有关。

在PCB设计中，阻抗的控制对于信号的传输和抗干扰能力起着重要作用。

具体而言，以下是为什么需要阻抗设计的几个原因：1.信号完整性: 控制阻抗可以减少信号的反射和衰减，确保信号在传输过程中保持完整性，减少失真。

2.抗干扰能力: 正确的阻抗匹配可以提高电路板的抗干扰能力，减少外界电磁干扰对信号的影响。

3.功耗优化: 合理的阻抗设计可以降低功耗，提高电路的效率和稳定性。

PCB阻抗设计要求1. 阻抗规格在进行PCB阻抗设计之前，首先需要明确设计要求和规格。

根据设计的电路和信号要求，确定所需的阻抗数值。

常见的PCB阻抗规格包括50欧姆（Ω）和75欧姆（Ω），根据不同的应用选择合适的数值。

2. 材料选择PCB阻抗设计的首要任务是选择合适的材料。

常见的PCB材料包括FR-4和Rogers 等。

FR-4是一种常用的玻璃纤维层压板材料，适用于一般电路板设计。

Rogers材料具有更好的阻抗控制和高频特性，适用于高性能和高频率的应用。

3. 线宽和线间距线宽和线间距是影响PCB阻抗的重要参数。

根据所需的阻抗数值和材料特性，选择合适的线宽和线间距。

通常情况下，线宽越宽，阻抗越低；线间距越小，阻抗越高。

4. 地平面设计地平面是PCB阻抗设计中的关键因素之一。

在设计过程中，应尽量保持地平面的连续性和完整性。

通过增加地平面的面积，可以降低电感和电阻，提高阻抗的稳定性和一致性。

5. 信号层和电源层分离为了减少信号层和电源层之间的相互干扰，应尽量将它们分离开来。

通过在信号层和电源层之间设置地层，可以有效地减少电磁干扰和信号损耗。

环测威官网：/ Vias起到导体连接多层PCB不同层的迹线的作用（印刷电路板）。

在低频情况下，过孔不会影响信号传输。

随着频率上升（1GHz以上）和信号上升沿变得陡峭（最多1ns），过孔不能简单地视为电连接的函数，但必须仔细考虑过孔对信号完整性的影响。

Vias表现为断点，传输线上的阻抗不连续，导致信号反射。

然而，通孔带来的问题更多地集中在寄生电容和寄生电感上。

通路寄生电容对电路的影响主要是为了延长信号的上升时间，降低电路的运行速度。

然而，寄生电感会削弱旁路电路的作用并降低整个电力系统的滤波功能。

过孔对阻抗连续性的影响根据通过存在和通过缺失时的TDR（时域反射计）曲线，在通过缺失的情况下确实发生明显的信号延迟。

在通孔不存在的情况下，信号传输到第二测试孔的时间跨度是458ps，而在通孔存在的情况下，到第二测试孔的信号传输的时间跨度是480ps。

因此，通过引导信号延迟22ps。

信号延迟主要来自过孔的寄生电容，通过下面的公式得出：在该式中，d 2是指垫直径（mm）在地面上，d 1至通路孔的焊盘直径（mm）Ť到PCB板厚度（mm），ε- [R到衬底和的介电常数Ç到寄生电容（pF）的通道。

在该讨论中，通孔的长度为0.96mm，通孔直径为0.3mm，焊盘直径为0.5mm，介电常数为4.2，其中涉及上述公式，计算得到的寄生电容约为0.562pF。

对于电阻为50Ω的信号传输线，该通孔将引起信号上升时间的变化，其变化量由下式计算：基于上述公式，由通孔电容引起的上升时间变化为30.9ps，比测试结果（22ps）长9ps，表明理论结果与实际结果之间确实存在变化。

总之，由寄生电容引起的信号延迟并不那么明显。

然而，就高速电路设计而言，应特别注意特别是在跟踪中应用过孔的层转换。

环测威官网：/与寄生电容相比，过孔特有的寄生电感会对电路造成更大的损害。

通孔的寄生电感可通过以下公式计算出来：在该公式中，L表示通孔的寄生电感（nH），h表示通孔的长度（mm），d表示通孔直径（mm）。

浅谈PCB的信号完整性设计分析PCB的信号完整性设计分析是电子产品设计和制造过程中的一个非常重要的环节。

信号完整性指的是信号在传输过程中保持正确的波形和时序，不受噪声、衰减和反射等因素的影响。

设计师需要通过仿真和测试等手段来分析系统的信号完整性问题，并采取相应的措施进行调整优化，从而保证系统的稳定运行。

1. 信号路径分析信号路径分析是指对信号的传输路径进行分析，包括传播延迟、反射、串扰等因素对信号完整性的影响。

该分析需要考虑布线的拓扑结构，阻抗匹配，传输介质等因素。

2. 时序分析时序分析是指对信号在传输过程中的时间特性进行分析，包括信号的上升时间、下降时间、保持时间等。

该分析需要结合时钟信号的特性进行分析和优化。

3. 电磁兼容性分析电磁兼容性分析是指对系统内各个信号线之间的干扰进行分析，包括串扰、电磁波辐射、接地问题等因素。

该分析需要结合EMI电磁兼容性设计标准和EMC电磁兼容性测试标准进行设计和测试。

1. 仿真分析工具仿真分析工具是进行信号完整性设计分析的主要工具之一。

目前市面上常见的仿真分析工具主要包括SPICE、IBIS、HSPICE等软件平台。

通过仿真分析工具对信号传输路径和时序进行分析和优化，能够有效降低系统中的噪声和反射等因素的影响。

调试分析工具是用于验证完整设计的有效性和性能的一种工具。

主要包括示波器、时域反射仪、频域分析仪等。

调试分析工具可以对系统中的信号进行实时检测和分析，以验证系统设计的有效性和正确性。

3. PCB设计软件PCB设计软件是进行信号完整性设计分析的重要工具之一。

常见的PCB设计软件有Altium Designer、PADS、Eagle、OrCAD等，在设计过程中可以结合仿真分析工具和调试分析工具对PCB板上的信号路径、阻抗匹配、电磁兼容性等因素进行分析和优化。

三、信号完整性设计分析的关键要素与技术要点在PCB设计中尽可能缩短信号路径可以有效降低信号的传播延迟和串扰等因素的影响，从而保证信号的完整性。

PCB布线策略与信号完整性分析在现代电子设备中，Printed Circuit Board（PCB）扮演着至关重要的角色。

PCB的设计布线策略和信号完整性分析对于确保设备的正常运行和性能至关重要。

本文将讨论PCB布线策略和信号完整性分析的重要性，以及一些常见的方法和技术。

首先，PCB布线策略是确保信号的正确传输和减少干扰的关键。

布线策略的主要目标是最短地连接各个元件、尽量减小电流回路的面积，以减少电磁干扰和信号损失。

其中一个重要的布线策略是保持信号线和地线的平行走向，以减少噪声的传播和干扰。

此外，还可以使用分层布线技术，在不同层次的PCB上布置信号线和电源线，以减少干扰。

其次，信号完整性分析是验证信号在PCB上的传输质量的过程。

这一分析可以帮助我们确定信号是否受到噪声、耦合和延迟等问题的影响。

信号完整性分析通常包括时钟和数据的延迟分析、串扰分析和阻抗匹配分析等。

通过这些分析，我们可以确定是否存在信号损失、波形畸变和时序问题等。

在PCB布线策略和信号完整性分析中，有一些常见的方法和技术是非常重要的。

首先是参考平面设计，即通过增加地线或功率平面来隔离信号线。

这可以减少信号的干扰和噪声。

其次是差分信号布线，即将差分信号线以对称的方式布线，以减少串扰和噪声。

此外，控制阻抗也是非常重要的，可以通过合适的追踪宽度和间距来实现。

在实际应用中，还有一些先进的工具和技术可以帮助进行PCB布线策略和信号完整性分析。

其中之一是电磁仿真软件，可以模拟信号在PCB上的传输过程，帮助我们识别问题并进行优化。

另一个工具是减少串扰的布线规则检查器，可以自动检查布线中的串扰问题并提供解决方案。

综上所述，PCB布线策略和信号完整性分析对于确保设备的正常运行和性能至关重要。

通过合理的布线策略和信号完整性分析，我们可以减少信号损失和干扰，提高信号的传输质量。

在实际应用中，我们可以借助工具和技术来帮助进行布线策略和信号完整性分析。

因此，对于开发人员和设计工程师来说，掌握PCB布线策略和信号完整性分析的知识和技巧是非常重要的。

PCB设计信号完整性与串扰问题分析1．1．课题的研究背景随着人们对电子设备的小型化和多功能化要求越来越高，当今的电子系统正朝着高速化和小体积化的方向发展。

沿着这个方向，现代电子系统的信号速率、时钟速率和集成电路的输出开关速度也在不断增加。

从数字系统的工作频率看，越来越多的系统工作在lOOMitz 以上，约50％的设计时钟频率都超过了50MHz，有近20％的设计主频超过了120mHz。

信号边沿也变得越来越陡峭，目前信号的最小切换时间已经达到皮秒级。

电子系统中系统时钟频率迅速提高和信号边沿不断变陡，使得PCB的信号走线和基板材料的特性对系统电气性能的影响越来越大。

对于低频设计，信号走线和基板材料的影响可以不予考虑，但当信号频率超过50MHz时，信号的走线就必须考虑其传输线效应，而在评定系统性能时也必须考虑电路板基材的电参数。

另一方面，随着芯片制造与芯片封装技术的不断进步，芯片体积在不断减小，引脚数目在不断增多，这导致了PCB上的元件密度和信号线密度不断增大。

元器件的布局密度不断增大，彼此间的间隔变得越来越小，相互间的电磁感应和电磁干扰就越来越严重。

可见，当前电子系统的发展为PCB的设计带来了一个问题，即信号频率上升、体积减小和布线密度增大，使得PCB的信号完整性问题越来越突出nH 引。

电子系统如果没有良好的信号完整性，就不能良好的工作，甚至根本不能工作。

现代PCB设计时必须充分考虑信号完整性。

然而影响PCB信号完整性的因素很多。

诸如元器件的电磁特性、基板材料的特性、元器件的布局位置以及信号的布线状况等因素都会影响到PCB的信号完整性。

因此，在PCB设计时如何快速的分析电路板的信号完整性、采取有效的信号完整性设计方法已经成为当今PCB设计领域中研究的热门课题瞄’。

1．2．信号完整性概述及其研究现状信号完整性(S i gnal Integri ty，SI)是指信号在信号线上传输的质量。

对于数字电路，就是要信号在电路中能以正确的时序和电压做出响应。

pcb过孔容抗-回复PCB（Printed Circuit Board）是印刷电路板的简称，过孔容抗是指PCB 过孔的特定参数。

在本文中，将逐步回答有关PCB过孔容抗的问题，并详细介绍其重要性和应用。

第一部分：什么是PCB过孔容抗PCB过孔容抗是指PCB板上的过孔的电容和电感特性。

在印刷电路板上，过孔用于连接不同层之间的电线或元件。

这些过孔可以承载电流，同时也会产生电感和电容效应。

因此，在设计和制造PCB时，必须对过孔的容抗进行控制和考虑。

第二部分：PCB过孔容抗的重要性1. 电容特性：过孔的电容影响信号传输的速度和稳定性。

当信号通过过孔时，由于过孔的电容，信号会有一定的延迟和损耗。

因此，控制过孔的电容可以提高信号的传输效率和减少信号的失真。

2. 电感特性：过孔的电感是由过孔自身的线圈效应引起的。

它会产生磁场和感应电压，并对信号的频率响应和干扰敏感。

因此，控制过孔的电感可以降低信号干扰，提高信号的稳定性和减少噪声。

第三部分：PCB过孔容抗的设计方法1. 选择合适的过孔尺寸：过孔的尺寸直接影响其电容和电感特性。

通常，较大的过孔会产生更大的电容，而较长的过孔会产生更大的电感。

根据具体需求，需要根据电路设计和要求选择合适的过孔尺寸。

2. 使用合适的过孔结构：过孔的结构也会影响其电容和电感特性。

例如，使用法拉第缝隙减小器（Faraday Cage Reducer）可以减小过孔的电感，提高信号的传输速度和稳定性。

同时，使用合适的过孔填充材料和过孔层间连接电极也可以减小过孔的电容和电感。

3. 进行电磁仿真和优化：通过使用电磁仿真软件，可以对PCB过孔的容抗进行模拟和优化。

通过调整过孔的尺寸、结构和填充材料等参数，可以获得理想的容抗特性。

第四部分：PCB过孔容抗的实际应用1. 高频电路：在高频电路中，传输速度和信号准确性至关重要。

通过控制PCB过孔的容抗，可以减少信号损失和时延，提高高频信号的传输效率。

2. 射频系统：在射频系统中，信号传输的稳定性和干扰抑制非常重要。

PCB布局布线中的信号完整性保障在PCB设计中，保障信号完整性是至关重要的一环。

信号完整性涉及到信号传输中的稳定性、可靠性和抗干扰能力，对于提高系统性能和减少故障有着重要作用。

在 PCB 布局布线过程中，我们需要注意以下几个方面来保障信号完整性。

首先，对于高速信号线，我们需要控制其走线长度和路径。

信号在传输过程中会受到延迟、串扰和衰减等影响，因此需要尽量缩短信号线长度，减少信号传输时延。

此外，考虑到差分信号线的匹配性，要确保差分信号线的长度相等，以防止相位失调引起的问题。

其次，在 PCB 布局布线中要避免信号线与高频时钟信号线、电源线、地线等产生干扰。

不同类型的信号线要尽量分开布线，避免互相干扰。

同时，要避免信号线与较大电流回路交叉布线，以减小互相干扰的影响。

另外，对于信号线走线路径，要避免直角和尖锐拐点。

直角和尖锐拐点容易产生信号反射和串扰，影响信号完整性。

通常建议使用圆弧走线，减少信号线的阻抗不匹配和反射。

此外，在 PCB 布局布线中要注意地面的规划和布线。

良好的地面规划可以有效减少地回路的感应电压，提高信号的稳定性。

要尽量减小地回路面积，减小电流环的大小，提高地的引脚密度，确保信号的良好回归。

最后，对于高速信号线还需要考虑阻抗匹配和终端匹配的问题。

在 PCB 布局布线中，需要根据实际情况设计匹配电阻和终端电阻来保证信号的传输完整性。

阻抗匹配可以减小信号的反射和串扰，提高信号的稳定性和可靠性。

综上所述，在PCB 布局布线中保障信号完整性需要综合考虑走线长度和路径、信号线之间的间隔、走线路径的设计、地面规划和阻抗匹配等因素。

通过合理的设计和布线，可以有效提高信号的传输稳定性和可靠性，保障系统的性能和工作正常。

在实际设计过程中，设计工程师需要细心、耐心地进行布局布线，不断优化和调整，以确保信号的完整性。

浅谈PCB的信号完整性设计分析1. 引言1.1 背景介绍PCB的信号完整性设计在现代电子产品设计中扮演着至关重要的角色。

随着电子产品的不断发展，尤其是高速数字电子产品的广泛应用，信号完整性设计已经成为PCB设计中不可或缺的一部分。

随着电子产品的不断发展，尤其是高速数字电子产品的广泛应用，信号完整性设计已经成为PCB设计中不可或缺的一部分。

在高速数字电子产品中，信号传输的速度越来越快，信号完整性设计的要求也越来越高。

信号完整性设计不仅仅涉及到信号传输线的布局和走线，还需要考虑信号的波形失真、串扰、反射等问题。

信号完整性设计的好坏直接影响到整个电路的性能和稳定性。

在PCB设计中，信号完整性设计是一个复杂而细致的工作。

要想做好信号完整性设计，需要充分理解PCB设计原则、信号完整性设计的要点，以及传输线的特性分析等知识。

只有这样，才能更好地发现和解决在信号完整性设计中可能出现的问题，确保设计的稳定性和可靠性。

深入研究和探讨PCB的信号完整性设计是至关重要的。

1.2 研究意义信号完整性设计是PCB设计中非常重要的一个方面，其意义主要体现在以下几个方面：1.提高系统性能：信号完整性设计可以有效地降低信号传输过程中的噪声和时延，保证信号的准确传输，从而提高系统的性能和稳定性。

2.减少设计错误：通过信号完整性设计，可以在设计阶段及时发现和解决信号完整性问题，避免在后期出现信号干扰、串扰等问题，减少设计错误的发生。

3.节约成本和时间：信号完整性设计可以帮助设计工程师在最短的时间内找到最佳的设计方案，避免了在后期不断修改和优化的情况，从而节约了设计成本和时间。

4.提高产品可靠性：信号完整性设计可以有效地提高产品的可靠性和稳定性，减少故障率，提高产品的市场竞争力。

深入研究和探讨PCB的信号完整性设计是非常有意义的，可以帮助工程师在实际项目中更好地应用相关技术，提高设计水平和产品质量。

2. 正文2.1 PCB设计原则PCB设计原则是保证信号完整性设计的基础，主要包括以下几个方面：1. 信号层分布：合理的信号层分布可以减少信号线间的干扰，提高信号的传输性能。

导通孔设计对高速信号完整性的影响侯莹莹 关丹丹（西安电子科技大学，陕西 西安 710071）摘 要 当今的高速数字电路设计中，印制板上传输线轻微的不连续问题都必须认真对待，特别是被广泛使用的导通孔。

随着频率的增长和信号上升沿的变陡，导通孔带来的阻抗不连续会引起信号的反射，严重影响系统的性能和信号完整性。

文章用全波电磁仿真软件HFSS，对多种导通孔结构进行了全面的研究。

通过建模仿真，分析了导通孔直径，导通孔长度和多余的导通孔短柱几种关键设计参数对信号完整性的影响。

此研究对高速数字设计者深入理解导通孔设计有一定意义。

关键词 导通孔设计；阻抗不连续；信号完整性；仿真中图分类号：TN41 文献标识码：AImpact of Via Design on High-Speed Signal IntegrityHouYingYing GuanDanDanAbstract In all modern high-speed digital board designs, every slightest discontinuity on the board has to be considered carefully, especially the vias, which are abundantly used in digital design. As frequency increases and signal rise time reduces, via causes impedance discontinuities resulting in signal reflections and hence deterioration of signal integrity and system performance. The paper carries out a comprehensive study of various via structures using a full-wave electromagnetic simulator(HFSS). The impact of via diameter, via height and the excess via stub on SI was analyzed by modeling and simulation. The study allows high-speed digital designers to have a more in-depth assessment of via design.Key words via design; impedance discontinuity; signal integrity; simulation0 引言由于高速集成电路（IC）技术的快速发展，逻辑元件已经工作在更高的时钟频率（＞200 MHz）和更快的数据速率（＞1 Gbps）。

高速PCB差分孔阻抗的影响因素及优化研究袁为群 宋建远（崇达技术股份有限公司，广东 深圳 ５１８１３２）摘 要 导通孔的阻抗对信号完整性的影响不可忽略，实践发现差分孔阻抗对高速互连电路的信号完整性有较大的影响。

文章通过导通孔的影响因素分析和试验方案评估，改善孔阻抗可以从三个方面进行：孔径、焊盘和反焊盘。

而且，在研究实践中把高速ＰＣＢ孔设计和制造工艺相结合，创新性地把控深钻技术应用到导通孔设计，给出了差分孔阻抗优化的解决方案。

本文通过理论分析和ＰＣＢ测试验证了优化设计的有效性。

关键词 高速印制电路板；信号完整性；差分孔阻抗；压接孔；控深钻中图分类号：TN41 文献标识码：A 文章编号：1009-0096（2019）08-0007-05Research on optimization design and effect factorsof differential hole impedance in High-speed PCBYuan Weiqun Song JianyuanAbstract The influence of the impedance of the via hole on the signal integrity cannot be ignored. Practice has found that the hole impedance has a large impact on the signal integrity of high-speed interconnect circuits. In this paper, by the analysis of effect factors of the via hole and trial evaluation, improving the hole impedance can be performed in three ways: hole, pad and anti-pad. Moreover, in the research practice, combine high-speed PCB with manufacturer process, this paper innovatively applies the depth-controlled drilling technology to the hole design, and gives a solution for hole impedance optimization. In this paper, the effectiveness of the optimization design is verified by theoretical analysis and PCB trial.Key words High-Speed PCB; Signal Integrity; Differential Hole Impedance; Press-Fit Hole; Gepth Controlled Drilling0 前言高频高速PCB的频率已在1 GHz~77 GHz，传输速率20 Gbps以上，PCB的密度也在不断增加，保证信号完整性成为高速电路设计和制造的重点关注话题[1]。

高速PCB设计中的信号完整性问题研究在现代电子领域中，高速PCB设计已经成为许多电子产品中不可或缺的一部分。

高速信号的传输要求电路板具备优秀的信号完整性，以确保数据的可靠传输和最小的信号失真。

本文将研究高速PCB设计中的信号完整性问题，并探讨解决这些问题的方法。

一、高速信号与信号完整性在开始讨论问题之前，我们首先需要了解什么是高速信号以及什么是信号完整性。

高速信号是指在很短的时间内传输的信号，其频率通常在GHz甚至更高。

而信号完整性则指的是信号在传输过程中能保持其原始形态和质量，不被噪声、交叉干扰和衰减等因素所破坏。

二、信号完整性问题的原因和影响在高速信号传输中，存在一些因素可能导致信号完整性问题的出现。

其中主要包括：1. 端口阻抗不匹配：当信号源和接收器之间的阻抗不匹配时，会产生反射和信号损耗，从而影响信号完整性。

2. 环境噪声和干扰：高速信号传输过程中会受到来自其他信号线、电源线、地线以及外部噪声等的干扰，可能导致信号畸变和错误。

3. 时序问题：在高速信号传输过程中，时钟同步、时序延迟和抖动等问题可能导致信号完整性的破坏。

这些信号完整性问题的出现将会对系统产生严重的影响，包括但不限于：数据错误、时序偏移、抖动增加以及系统性能下降等。

三、解决高速PCB设计中信号完整性问题的方法为了解决高速PCB设计中的信号完整性问题，我们可以采取以下方法：1. 端口阻抗匹配：确保信号源和接收器之间的阻抗匹配，通常采用合适的终端电阻来实现。

同时，还可以使用阻抗转换器、阻抗匹配网络等器件来处理阻抗不匹配问题。

2. 布局优化：通过良好的布局设计，可以减少信号线的长度、交叉干扰以及信号反射等问题。

例如，可以采用差分信号传输、避免并行走线、合理规划地面和电源电平等。

3. 信号层分离与引导：通过合理划分信号层和地平面，可以减少信号线之间的电磁干扰，并提高信号传输的可靠性。

同时，可以利用电源引导和地引线来降低电磁辐射和串扰。

PCB设计中电路板上过孔对信号传输的影响过孔(via)是多层PCB重要组成部分之一，钻孔费用通常占PCB制板费用30%到40%。

简单说来，PCB上每一个孔都可以称之为过孔。

从功能上看，过孔可以分成两类：一是用作各层间电气连接;二是用作器件固定或定位。

如果从工艺制程上来说，这些过孔一般又分为三类，即盲孔(blind via)、埋孔(buried via)和通孔(through via)。

盲孔位于印刷线路板顶层和底层表面，具有一定深度，用于表层线路和下面内层线路连接，孔深度通常不超过一定比率(孔径)。

埋孔是指位于印刷线路板内层连接孔，它不会延伸到线路板表面。

上述两类孔都位于线路板内层，层压前利用通孔成型工艺完成，在过孔形成过程中可能还会重叠做好几个内层。

第三种称为通孔，这种孔穿过整个线路板，可用于实现内部互连或作为元件安装定位孔。

由于通孔在工艺上更易于实现，成本较低，所以绝大部分印刷电路板均使用它，而不用另外两种过孔。

一般所说的过孔，没有特殊说明，均作为通孔考虑。

吴鉴鹰单片机开发板，学习单片机必备从PCB设计角度来看，一个过孔主要由两个部分组成，一是中间钻孔(drill hole),二是钻孔周围焊盘区。

这两部分尺寸大小决定了过孔大小。

很显然，在高速,高密度PCB设计时，设计者总是希望过孔越小越好，这样板上可以留有更多布线空间，此外，过孔越小，其自身寄生电容也越小，更适合用于高速电路。

但孔尺寸减小同时带来了成本增加，而且过孔尺寸不可能无限制减小，它受到钻孔(drill)和电镀(plating)等工艺技术限制：孔越小，钻孔需花费时间越长，也越容易偏离中心位置;且当孔深度超过钻孔直径6倍时，就无法保证孔壁能均匀镀铜。

比如，如果一块正常6层PCB板厚度(通孔深度)为50Mil，那么，一般条件下PCB厂家能提供钻孔直径最小只能达到8Mil。

随着激光钻孔技术发展，钻孔尺寸也可以越来越小，一般直径小于等于6Mils过孔，我们就称为微孔。
