河北省2015年上半年电气工程师《发输变电》：高频通道考试试题

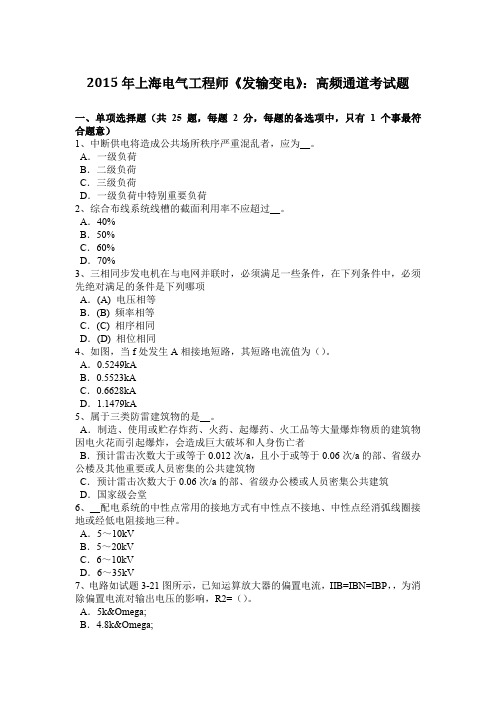

2015年上海电气工程师《发输变电》：高频通道考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、中断供电将造成公共场所秩序严重混乱者，应为__。

A．一级负荷B．二级负荷C．三级负荷D．一级负荷中特别重要负荷2、综合布线系统线槽的截面利用率不应超过__。

A．40%B．50%C．60%D．70%3、三相同步发电机在与电网并联时，必须满足一些条件，在下列条件中，必须先绝对满足的条件是下列哪项A．(A) 电压相等B．(B) 频率相等C．(C) 相序相同D．(D) 相位相同4、如图，当f处发生A相接地短路，其短路电流值为（）。

A．0.5249kAB．0.5523kAC．0.6628kAD．1.1479kA5、属于三类防雷建筑物的是__。

A．制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物因电火花而引起爆炸，会造成巨大破坏和人身伤亡者B．预计雷击次数大于或等于0.012次/a，且小于或等于0.06次/a的部、省级办公楼及其他重要或人员密集的公共建筑物C．预计雷击次数大于0.06次/a的部、省级办公楼或人员密集公共建筑D．国家级会堂6、__配电系统的中性点常用的接地方式有中性点不接地、中性点经消弧线圈接地或经低电阻接地三种。

A．5～10kVB．5～20kVC．6～10kVD．6～35kV7、电路如试题3-21图所示，已知运算放大器的偏置电流，IIB=IBN=IBP，，为消除偏置电流对输出电压的影响，R2=（）。

A．5kΩB．4.8kΩC．125kΩD．115kΩ8、为了减少噪声对工作场所和附近居民区的影响，所选高压电器在运行时产生的噪声，在距电器2m处不应大于连续性噪声水平__dB。

A．100B．90C．85D．809、当建筑物中兼有第一、二、三类防雷建筑物时，当第一、二类防雷建筑物的面积之和小于建筑物总面积的__且不可能遭直接雷击时，该建筑物可确定为第三类防雷建筑物，但对其中的第一、二类防雷建筑物的防雷电感应和防雷电波侵入，应采取各自类别的防雷措施。

河北省2015年高级电工维修考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、脉冲整形主要由晶体管V14、V15实现当输入正脉冲时，V14由导通转为关断，而V15由关断转为导通，在V15集电极输出__脉冲。

A．方波B．尖峰C．触发D．矩形2、在电工指示仪表中，减少其可动部分摆动时间以利于尽快读数的装置是__。

A．转矩装置B．读数装置C．反作用力矩装置D．阻尼装置3、若固定栅偏压低于截止栅压，当有足够大的交流电压加在电子管栅极上时，管子导电时间小于半个周期，这样的工作状态叫__类工作状态。

A．甲B．乙C．甲乙D．丙4、__控制系统适用于精度要求不高的控制系统。

A．闭环B．半闭环C．双闭环D．开环5、伺服驱动过载可能是负载过大；或加减速时间设定过小；或__；或编码器故障（编码器反馈脉冲与电动机转角不成比例地变化，有跳跃）。

A．使用环境温度超过了规定值B．伺服电动机过载C．负载有冲击D．编码器故障6、电路图是根据__来详细表达其内容的。

A．逻辑图B．位置图C．功能表图D．系统图和框图7、检查机床回零开关是否正常，运动有无爬行情况。

各轴运动极限的__工作是否起作用。

A．软件限位和硬件限位B．软件限位或硬件限位C．软件限位D．硬件限位8、噪声可分为气体动力噪声，__和电磁噪声。

A．电力噪声B．水噪声C．电气噪声D．机械噪声9、塑料护套线适用于潮湿和有腐蚀性的特殊场所，室内明敷时，离地最小距离不得低于__m。

A．0.15%B．1.5C．2D．2.510、在静态工作点稳定的放大回路中，当温度升高时，集电极静态__，造成静态工作点上移，靠近饱和区，容易引起饱和失真。

A．电流降低B．电压降低C．电流增大D．电压增大11、按钮联锁正反转控制电路的优点是操作方便，缺点是容易产生电源两相短路事故。

在实际工作中，经常采用__正反转控制电路。

A．按钮连锁B．接触器连锁C．按钮、接触器连锁D．倒顺开关12、绘图时，特征符号表示（）。

注册电气工程师《发输变电专业》模拟真题一、单项选择题（每题1分）第1题在主接线设计中,通常采用（）方法限制短路电流。

A.分列运行；B.切除个别回路C.装设限流电抗器；D.限制机组投入。

正确答案：A,C,第2题下列情况可以不设隔离开关的是（）A.中、小型发电机出口；B.200MW以上机组出口C.馈电线出口D.保护变压器的避雷器。

正确答案：B,D,第3题电气主接线的经济性主要考虑的因素为（）。

A.回收投资快；B.总投资少；C.占地面积小；D.厂用电率低。

正确答案：B,C,第4题电流互感器的配置取决于（）。

A.并车要求；B.保护要求；C.測量要求；D.防误操作要求正确答案：B,C,第5题以下接线方式中,无汇流排的接线方式为（）。

A.单母线分段；B.桥接线； C角形接线； D.双母线。

正确答案：B,C,第6题在限制35?110kV变电所中的6?10kV线路短路电流时可采取的措施为（）。

A.在母线上装设电抗器；B.变压器分裂运行；C.采用高阻抗变压器；D.在线路上装设电抗器。

正确答案：B,C,D,第7题简易旁路跨条主要用于（）。

A.回路较少；B.场地限制； C节省投资； D.过渡接线。

正确答案：A,D,第8题电压互感器的数量配置应满足（）装置要求。

A.测量仪表；B.继电保护C.自动；D.信号显示。

正确答案：A,B,C,第9题发电机中性点采用不接地方式时，应该（）。

A.单相接地电流不超过允许值；B.发电机中性点或直配线均设避雷器；C适用于100MW以下机组；D.适用于125MW以下机组。

正确答案：A,B,D,第10题在主接线中分裂电抗器和分裂变压器是限制短路电流的常用方式，如（）。

A.扩大单元接线；B.大机组高压厂用变压器；C.桥形接线；D.在发电机或主变压器回路设置电抗器。

正确答案：A,B,D,第11题110?500kV有效接地系统，在各种条件下应使零序与正序电抗之比X0/X1为正值且不大于（），其零序电阻和正序电抗之比R0/X1为正值且不大于（）。

注册电气工程师·发输变电专业知识·2015年考试真题与答案解析下午卷————————————————————————————————————————一、单项选择题1、下列哪一条不符合爆炸性气体环境电气设备布置及选型要求?（）A、将正常运行时发生火花的电气设备布置在没有爆炸性危险的环境B、将正常运行时发生火花的电气设备布置在爆炸性危险小的环境C、在满足生产工艺及安全的前提下，应减少防爆电气设备的数量D、爆炸性气体环境中的电气设备必须采用携带式2、在发电厂中，当电缆采用架空敷设时，不需要设置阻火措施的地方是下列哪个部位?（）A、穿越汽机房、锅炉房和集中控制楼的隔墙处B、两台机组连接处C、厂区围墙处D、电缆桥架分支处3、在变电站或发电厂的设计中，作为载流导体的钢母线适用下列哪种场合?A、持续工作电流较大的场合B、对铝有严重腐蚀的场合C、额定电流小而短路电动力大的场合D、大型发电机出线端部4、220kV架空线路的某跨线档，导体悬挂点高度为25m，弧垂为12m，在此档100m处，发生了雷云对地放电，雷电流幅值为60kA，该线路档上产生的感应过电压最大值为下列哪个数值?（）A、375KvB、255kVC、195kVD、180kV5、发电厂和变电所的35～1 10kV母线，下列何种母线形式不需要装设专用母线保护?（）A、110kV双母线B、需要快速切除母线故障的1 10kV单母线C、变电所66kV双母线D、需要快速切除母线故障的重要发电厂的35kV单母线6、某变电所选用了400kVA 35／0．4kV所用变压器，其低压侧进线回路持续工作电流为下列哪个数值?（）A、519AB、577AC、606AD、638a7、下列哪类灯具的防爆结构不符合爆炸危险区域为1区的选型规定?（）A、固定式灯具的防爆结构采用隔爆型B、携带式电池灯具的防爆结构采用隔爆型C、镇流器的防爆结构采用隔爆型D、指示灯类的防爆结构采用增安型8、在水电厂110～220kV配电装置使用气体绝缘金属封闭开关设备(简称GIS)时，采用下列哪种接线是错误的?（）A、桥形接线B、双桥形接线C、单母线接线D、出线回路较多的大型水电厂可采用单母线分段带旁路母线9、某220kV变电站控制电缆的绝缘水平选用下列哪种是经济合理的?（）A、110／220kVB、220／340kVC、450／750kVD、600／1000kV10、在超高压线路的并联电抗器上，装设中性点小电抗器的作用是下列哪项?（）A、限制合闸过电压B、限制操作过电压C、限制工频谐振过电压和潜供电流D、限制雷电过电压11、电力系统中，下列哪种线路的相间短路保护宜采用近后备方式?（）A、10kV线路B、35kV线路C、110kV线路D、220kV线路12、在火电厂化学处理车间的加氯间，宜采用下列哪一选项的灯具?（）A、荧光灯B、防爆灯C、块板灯D、防腐蚀灯13、在电力系统中，500kV高压配电装置非出线方向的围墙外多远处其无线电干扰水平不宜大于50dB?（）A、20mB、30mC、40mD、50m14、6kV厂用电系统中，短路冲击电流与下列哪项因素无关?（）A、厂用电源的短路冲击电流B、电动机的反馈冲击电流C、电动机的冲击系数D、继电保护整定时间15、在220kV屋外配电装置中，当1母线与2母线平行布置时，其两组母线问的安全距离应按下列哪种情况校验?（）A、应按不同相的带电部分之间距离(A2值)校验B、应按无遮拦导体至构筑物顶部之间的距离(C值)校验C、应按交叉的不同时停电检修的无遮拦带电部分之间距离(B1值)校验D、应按平行的不同时停电检修的无遮拦带电部分之间距离(D值)校验16、某一区域220kV电网，系统最高运行电压为242kV，其220kV变电所中无间隙金属氧化物避雷器的持续运行电压不应低于下列哪一项?（）A、242KvB、220kVC、109kVD、140kV17、单机容量为300MW的火力发电厂中，每台机组直流系统采用控制和动力负荷合并供电方式，设两台机组均采用220V蓄电池，在统计每台机组直流负荷时，下列哪项是不正确的? （）A、控制负荷，每组应按全部负荷统计B、直流电动机按所接蓄电池组运行统计C、直流应急照明负荷，每组应按全部负荷的60％统计D、两组蓄电池的直流系统设有联络线时，每组蓄电池仍按各自所连接的负荷考虑，不因互联而增加负荷容量的统计18、某企业电网，系统最大发电机负荷为2580MW，最大发电机组为300MW，系统总备用容量和事故备用容量应为下列哪一组数值?（）A、516MW，258MWB 、 516NW，300MW C、387MW，258MW D、387MW，129MW19、在电力系统中，R-C阻容吸收装置用于下列哪种过电压的保护?（）A、雷电过电压B、操作过电压C、谐振过电压D、工频过电压20、在选择主变压器时，下列哪一种选择条件是不正确的?（）A、在发电厂中，两种升高电压级之间的联络变压器宜选用自耦变压器B、在220kV及以上变电所的主变压器宜选用自耦变压器C、单机容量在125MW及以下，以两种升高电压向用户供电或电力系统连接的主变压器应选用自耦变压器D、200MW及以上机组不宜采用三绕组变压器21、对于220kV配电装置电压互感器的配置原则，以下哪种说法不正确?（）A、可以采用按母线配置方式B、可以采用按回路配置方式C、不宜采用按母线配置方式D、电压互感器的配置应满足测量、保护、同期和自动装置的要求22、在电力系统中，断路器防跳功能的描述中，哪种描述是正确的?（）A、防止断路器三相不一致而导致跳闸B、防止断路器由于控制回路原因而多次跳合C、防止断路器由于控制回路原因而不能跳合D、防止断路器由于控制回路原因而导致误跳闸23、电力工程直流系统的绝缘监测中，下列哪项是不需要的?（）A、监测出主导线正极对地的电压值及绝缘电阻值B、监测出主导线负极对地的电压值及绝缘电阻值C、监测出主导线正、负极之间的电压值及绝缘电阻值D、当直流系统绝缘电阻低于规定值时，应能显示有关的参数和发出信号24、在发电厂中，主厂房到网络控制楼的每条电缆沟容纳的电缆回路不宜超过2台机组电缆时，其机组的单机容量为下列哪一数值?（）A、125MWB、200MWC、300MWD、600MW25、变电所中，10kV支柱绝缘子的选择应进行动稳定校验，当短路冲击电流为50kA，相间距30cm，三相母线水平布置，绝缘子受力折算系数简化为1，绝缘子间距100cm，此时绝缘子承受的电动力是下列哪个值?（）A、1466．7NB、1466．7gC、2933．4ND、2933．4g26、对于配电装置位置的选择，以下哪种规定不正确?（）A、宜避开冷却塔常年盛行风向的下风侧B、布置在自然通风冷却塔冬季盛行风向的下风侧时，配电装置架构边距自然通风冷却塔零米外壁的距离不应小于40mC、布置在自然通风冷却塔冬季盛行风向的上风侧时，配电装置架构边距自然通风冷却塔零米外壁的距离不应小于25mD、配电装置架构边距机离通风冷却塔零米外壁的距离，在严寒地区不应小于25m27、发电厂和变电所中，断路器控制回路电压采用直流110V，断路器跳闸线圈额定电流3A，在额定电压工况下，以下描述错误的是哪一项?（）A、跳闸中间继电器电流自保持线圈的电压降应不大于5．5VB、跳闸中间继电器电流自保持线圈的额定电流为2AC、电流起动电压的保持"防跳"继电器的电流起动线圈的不应大于11VD、具有电流和电压线圈的中间继电器，其电流和电压线圈采用正极性接线28、一座由三台主变压器变电所的所用电负荷包括：直流充电负荷40kW、冷却装置40kW／台、保护室30kW、生活水泵30kW、配电装置加热负荷20kW、照明负荷10kW，该变电所的所用变压器最小需选：（）A、160KvaB、200kVAC、250kVAD、315kVA29、500kV输电线路导线采用LGJ-400／50，地线采用镀锌钢绞线，请问覆冰区段地线的最小标称截面应为下列哪项数值?（）A、80m㎡B、100 m㎡C、120 m㎡D、150 m㎡30、双联及以上的多联绝缘子应验算断一联后的机械强度，其断联情况下的安全系数不应小于以下哪个数值?（）A、盘形绝缘子机械强度断联情况下的安全系数不应小于1．5B、盘形绝缘子机械强度断联情况下的安全系数不应小于2．0C、盘形绝缘子机械强度断联情况下的安全系数不应小于1．8D、盘形绝缘子机械强度断联情况下的安全系数不应小于2．731、覆冰区段，与1 10kV线路LGJ-240／30导线配合的镀锌绞线最小标称截面不小于：（）A、35m㎡B、50 m㎡C、80 m㎡D、100 m㎡32、关于绝缘子配置，以下哪项是不正确的?（）A、高海拔地区悬垂绝缘子片数需要进行海拔修正B、相间爬电距离的复合绝缘子串的耐污能力比一般盘形绝缘子强C、由于高海拔而增加绝缘子片数时，雷电过电压最小问隙不变D、绝缘子片数选择时，一般需要考虑环境污秽变化因素33、架空送电线路每基杆塔都应良好接地，降低接地电阻的主要目的是：（）A、减小入地电流引起的跨步电压B、改善导线绝缘子串上的电压分布(类似于均压坏的作用)C、提高线路的反击耐雷水平D、良好的工作接地，确保带电作业的安全34、在进行杆塔地震影响的验算中，风速取：（）A、最大设计风速B、1／2最大设计风速C、10m／sD、0m／s35、500kV全线架设地线的架空输电线，某一杆塔高100m，按操作过电压及雷电过电压要求的悬垂绝缘子片数应为下列哪项数值?(单片绝缘子高度为155mm)（）A、25片B、30片C、31片D、32片36、中性点非直接接地系统，为降低中性点长期运行中的电位，可采用下列哪种方法来平衡不对称电容电流?（）A、增加导线分裂数量B、紧凑型架空送电线路C、中性点小电抗D、变换输电线路相序排列37、在海拔不超过1000m的地区，在相应风偏条件下，220kV线路带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙哪个是正确的?（）A、工频电压0．50m；操作过电压1．45m；雷电过电压1．90mB、工频电压0．55m；操作过电压1．45m；雷电过电压1．90mC、工频电压0．55m；操作过电压1．50m；雷电过电压1．90mD、工频电压0．55m；操作过电压1．45m；雷电过电压1．95m38、对于一般线路，铝钢比不小于4．29的钢芯铝绞线，平均运行张力为拉断力22％，不论档距大小，采取哪项措施?（）A、不需要B、护线条C、防振锤D、防振锤+阻尼线39、档距为500～700m，电线挂点高度为40m，产生振动的风速是下列何值?（）A、0．5～10．0m／sB、0．5～8．0m／sC、0．5～15．0m／sD、0．5～6．0m／s40、导线张力与其单位长度质量之比T／m可确定导线的微风振动特性，架空线路在B类地区(指一般无水面平坦地区)的单导线，当档距不超过500m时，在最低气温月的气温条件下，档中安装2个防振锤，导线的T／m比值在什么范围是安全的?（）A、19500～20500㎡／s2B、21500～22500㎡／s2C、16900～17500㎡／s2D、17500～19500㎡／s2二、多项选择题41、单机容量为600MW机组的发电厂汽机房内，电缆夹层中火灾自动报警系统可单独选用的火灾探测器类型应为下列哪些项?（）A、吸气式B、缆式线型感温C、点型感烟D、缆式线型感温和点型感烟组合42、在电力系统中，为了限制短路电流，在变电站中可以采取下列哪几项措施?（）A、主变压器分列运行B、主变压器并列运行C、主变压器回路串联电抗器D、主变压器回路并联电抗器43、某地区10kV系统经消弧线圈接地，请问为了检查和监视一次系统单相接地，下列有关电压互感器的选择哪些是正确的?（）A、采用三相五柱式电压互感器B、采用三个单相式电压互感器C、电压互感器辅助绕组额定电压应为100VD、电压互感器辅助绕组额定电压应为100／3V44、在变电站中，对需要装设过负荷保护的降压变压器，下列哪几种设置是正确的?（）A、两侧电源的三绕组变压器装在两个电源侧B、双绕组变压器，装于高压侧C、单侧电源的三绕组变压器，当三侧绕组容量相同时，装于电源侧D、单侧电源的三绕组变压器，当三侧绕组容量不相同时，装于电源侧和容量较小的绕组侧45、一台25MW小型发电机经一台主变压器接到升高电压系统，其6kV高压厂用电源由主变压器低压侧引接，对如何设置备用电源，下面哪几条接线是符合规程规定的?（）A、可以不设置备用电源B、从主变低压侧再引一回路电源作为备用电源C、从主变高压侧引一回路电源作为备用电源D、从电厂附近引一回可靠电源作为备用电源46、依照照明分类原则，火电发电厂、变电站的应急照明包括下列哪些类型?（）A、障碍照明B、备用照明C、安全照明D、疏散照明47、在选择电力变压器分接头和调压方式时，下列哪些规定是正确的?（）A、分接头设在高压绕组或中压绕组上B、分接头在网络电压变化最大的绕组上C、分接头应设在三角形连接的绕组上D、无励磁分接开关应尽量减少分接头的数量48、500kV母线上接地开关设置数量的确定与下列哪些因素有关?（）A、母线的短路电流B、平行母线的长度C、不同时停电的两条母线之间的距离D、母线载流量49、为防止发电机自励磁过电压，可采取下列哪些限制措施?（）A、避免发电机带空载线路起动或避免以全电压向空载线路合闸B、采用快速励磁自动调节器C、使发电机容量大于被投入空载线路的充电功率D、线路上装设并联电抗器50、在电力工程直流系统中，电缆截面的计算电流选取正确的是哪几项?（）A、蓄电池回路为蓄电池1h放电率电流B、直流电动机回路为2倍的电动机额定电流C、电磁机构合闸回路为合闸线圈合闸电流D、直流事故照明回路为照明馈线计算电流51、下列哪一条不符合生产车间的照明标准值要求?（）A、集中控制室在0．75m水平面的照度为320 lxB、汽机房运转层的照度为150lxC、蓄电池室地面的照度为110lxD、高压厂用配电装置室地面的照度为180 l x52、下列哪些规定符合爆炸气体环境1区内电缆配线的技术要求?（）A、铜芯电力电缆在沟内敷设时的最小截面2．5m㎡B、铜芯电力电缆明敷时的最小截面2．5㎡C、铜芯控制电缆在沟内敷设时的最小截面1．5m㎡D、铜芯照明电缆在沟内敷设时的最小截面2．5m㎡53、变电所中，可以作为并联电容器组泄能设备的是下列哪几种?（）A、电容式电压互感器B、电磁式电压互感器C、放电器件D、电流互感器54、以下对火力发电厂和变电所电气控制方式描述正确的是哪几项?（）A、发电厂交流不停电电源宜采用就地控制方式B、110kV无人值班变电所不设置主控制室C、一个100MW的发电厂采用主控制室的控制方式，在主控制室内控制的设备有发电机变压器组、110kV线路、全厂共用的消防水泵等D、发电机变压器组采用一个半断路器接线接人500kV配电装置时，发电机出口断路器与发电机变压器组相关的两台500kV断路器都应在机组DCS中控制55、某变电所的所用配电屏成排布置，成排长度为下列哪几种时，屏后通道需设2个出口?A、5mB、6mC、8mD、10m56、下列关于应急照明的规定哪些是不正确的?（）A、直流供电的应急照明宜采用荧光灯B、单元控制室主环内的应急照明照度，按正常照明照度值的30％选取C、主厂房厂用配电装置室内应急照明地面的照度不应小于20lxD、直流应急照明的照度按正常照度值的15％选取57、对水电厂110～220kV配电装置来说，敞开式配电装置进出线回路数不大于5回时，可以采用下列哪些接线方式?（）A、桥形接线B、角形接线C、单母线接线D、双母线接线58、变电所中，一台额定电流630A的10kV真空断路器，可用于下列哪几种10kV三相电容器组?A、10000kvarB、8000kvarC、5000kvarD、3000kvar59、当水电站接地电阻难以满足运行要求时，因地制宜采用下列哪几条措施是正确的?（）A、水下接地B、引外接地C、深井接地D、将钢接地极更换为铜质接地极60、在电力系统中，下列哪些叙述符合电缆敷设要求?（）A、电力电缆采用直埋方式，在地下煤气管道正上方1m处B、在电缆沟内，电力电缆与热力管道的最小平行距离为1mC、33kV电缆采用水平敷设时，在直线段每隔不少于100m处宜有固定措施D、电缆支架除支持工作电缆大于1500A的交流系统单芯电缆外，宜选用钢制61、选择和校验高压熔断器串真空接触器时，下列哪些规定是正确的?（）A、高压限流熔断器不宜并联使用，也不宜降压使用B、高压熔断器的额定开断电流，应大于回路中最大预期短路电流冲击值C、在变压器架空线路组回路中，不宜采用高压熔断器串真空接触器作为保护和操作设备D、真空接触器应能承受和关合限流熔断器的切断电流62、某沿海电厂规划安装4 X300MW供热机组，以220kV电压等级接人电网，选择该厂送出线路需要考虑的因素为：（）A、按经济电流密度选择导线截面的输送容量B、按电压损失校验导线截面C、当一回线路故障或检修停运时，其他线路不应超过导线按容许发热条件的持续输送容量D、当一回送出线路发生三相短路不重合时，电网应保持稳定63、关于金具强度的安全系数，下列哪些说法是正确的?（）A、在断线时，金具强度的安全系数不应小于1．5B、在断线时，金具强度的安全系数不应小于1．8C、在断联时，金具强度的安全系数不应小于1．5D、在断联时，金具强度的安全系数不应小于1．864、对于同塔双回路或多回路，杆塔上地线对边导线的保护角，应符合下列哪些要求?（）A、220kV及以上线路的保护角不宜大于0°B、110kV线路的保护角不宜大于10°C、220kV及以上线路的保护角均不宜大于5°D、1 10kV线路的保护角不宜大于15°65、关于杆塔接地体的引出线，以下哪些要求不正确?（）A、接地体引出线的截面不应小于50m㎡，并应进行热稳定验算B、接地体引出线表面应进行有效的防腐处理C、接地体引出线的截面不应小于25m㎡，并应进行热稳定验算D、接地体引出线的表面可不进行有效的防腐处理66、架空送电线路接地装置接地体的截面和形状对接地电阻的影响，哪些是不正确的?（）A、当采用小于φ12圆钢时，以降低集肤效应的影响B、当采用扁钢时，雷电流沿4棱线溢出，电阻大C、接地钢材的截面形状对接地电阻的影响不大D、接地体圆钢采用镀锌是为进一步降低接地电阻67、悬垂型杆塔的安装情况，需考虑下列哪些荷载组合?（）A、有一根地线进行挂线作业，另一根地线尚未架设或已经架设，部分导线已经架设B、提升导线、地线及其附件时的作用荷载C、导线及地线锚线作业时的作用荷载D、有一根地线进行挂线作业，另一根地线尚未架设或已经架设，全部导线已经架设68、对于中冰区单回路悬垂型杆塔，断线情况按断线、一5℃、有冰、无风荷载计算，断线荷载组合中，下列哪些说法是正确的?（）A、中冰区单导线断任意一相导线(分裂导线任意一相导线有纵向不平衡张力)，地线未断B、中冰区同一档内，单导线断任意两相导线(分裂导线任意两相导线有纵向不平衡张力)，地线未断C、断任意一根地线，导线未断D、同一档内，断任意一根地线，单导线断任意一相导线(分裂导线任意一相导线有纵向不平衡张力)69、对于超高压交流输电线路的路径选择，下列哪些说法是正确的?（）A、宜避开重冰区、易舞动区及影响安全运行的其他地区B、应避开重冰区、易舞动区及影响安全运行的其他地区C、宜避开如电台、机场、弱电线路等邻近设施D、应考虑与电台、机场、弱电线路等邻近设施的相互影响70、设计一条采用3分裂导线的架空线路，对于耐张段长度，下列哪些说法是不正确的?（）A、轻冰区采用分裂导线的线路不宜大于20kmB、轻冰区采用单导线的线路不宜大于10kmC、当耐张段长度较长时，应采取防串倒措施D、如导线制造长度较长时，耐张段长度可适当延长参考答案————————————————————————————————————————一、单项选择题1、【答案】D【解析】依据：《爆炸和火灾危险环境电力装置设计规范》(GB 50058--1992)第2．5．1条。

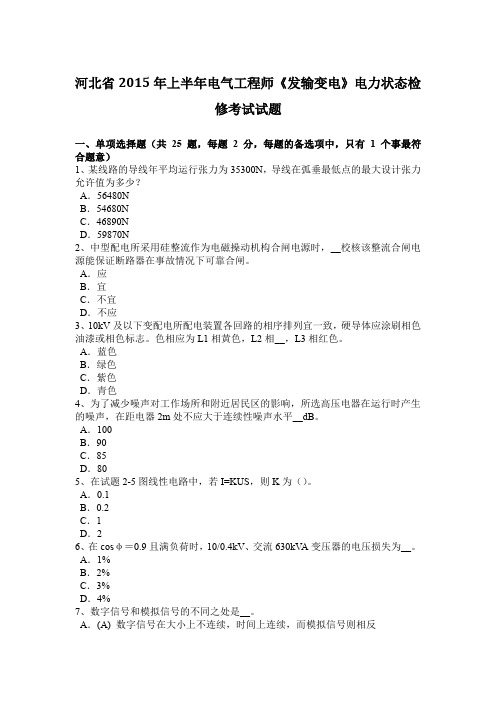

河北省2015年上半年电气工程师《发输变电》电力状态检修考试试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、某线路的导线年平均运行张力为35300N，导线在弧垂最低点的最大设计张力允许值为多少？A．56480NB．54680NC．46890ND．59870N2、中型配电所采用硅整流作为电磁操动机构合闸电源时，__校核该整流合闸电源能保证断路器在事故情况下可靠合闸。

A．应B．宜C．不宜D．不应3、10kV及以下变配电所配电装置各回路的相序排列宜一致，硬导体应涂刷相色油漆或相色标志。

色相应为L1相黄色，L2相__，L3相红色。

A．蓝色B．绿色C．紫色D．青色4、为了减少噪声对工作场所和附近居民区的影响，所选高压电器在运行时产生的噪声，在距电器2m处不应大于连续性噪声水平__dB。

A．100B．90C．85D．805、在试题2-5图线性电路中，若I=KUS，则K为（）。

A．0.1B．0.2C．1D．26、在cosφ＝0.9且满负荷时，10/0.4kV、交流630kV A变压器的电压损失为__。

A．1%B．2%C．3%D．4%7、数字信号和模拟信号的不同之处是__。

A．(A) 数字信号在大小上不连续，时间上连续，而模拟信号则相反B．(B) 数字信号在大小上连续，时间上不连续，而模拟信号则相反C．(C) 数字信号在大小和时间上均不连续，而模拟信号则相反D．(D) 数字信号在大小和时间上均连续，而模拟信号则相反8、当实际环境温度在高于+40℃，小于+60℃时，环境温度每增高1℃，普通高压电器额定电流应减少__。

A．1.0%B．1.5%C．1.8%D．2.0%9、任何单位不得将产生严重污染的生产设备转移给__单位使用。

A．有污染生产设备B．没有污染生产设备C．其他D．没有污染防治能力10、当灯具距地面高度小于__时，灯具的可接近裸露导体必须接地(PE)或接零：(PEN)可靠，并应有专用接地螺栓，且有标识。

注册电气工程师考试发输变电试题及答案汇总3篇注册电气工程师考试发输变电试题及答案 1接触网承力索接触网承力索的作用是通过吊弦将接触线悬挂起来。

承力索还可承载一定电流来减小牵引网阻抗，降低电压损耗和能耗。

承力索根据材质可分为铜承力索、钢承力索、铝包钢承力索。

钢承力索需采取防腐措施。

接触网吊弦在链形悬挂中，接触线通过吊弦悬挂在承力索上。

按其使用位置是在跨距中、软横跨上或隧道内有不同的吊弦类型，吊弦是链形悬挂中的重要组成部件之一。

在链形悬挂中安设吊弦，使每个跨距中在不增加支柱的情况下，增加了对接触线的悬挂点，这样使接触线的弛度和弹性均得到改善，提高了接触线工作质量。

另外，通过调节吊弦的长度来调整，保证接触线对轨面的'高度，使其符合技术要求。

普通环节吊弦以直径4mm(一般称为8号铁线)的镀锌铁线制成。

提速后采用不锈钢直吊弦，不锈钢直吊弦是一个整体吊弦，减小了检修工作量，提高了接触悬挂的工作特性。

接触网导线接触网导线也称为电车线，是中重要的组成部分之一。

电力机车运行中其受电弓滑板直接与接触摩擦，并从接触线上获得电能。

性能、接触线截面积的选择应满足牵引供电计算的要求。

接触线一般制成两侧带沟槽的圆柱状，其沟槽为便于安装线夹并按技术要求悬吊固定接触线位置而又不影响受电弓滑板的滑行取流。

接触线下面与受电弓滑板接触的部分呈圆狐状，称为接触线的工作面。

我国采用的铜接触线多为TCG-110和TCG-85两种型号，其字母T表示铜材，C表示电车线，G表示带沟槽形式，后面的数字表示该型铜接触线的截面积。

__来我国也引进使用__的铜接触线。

我国研制和使用了钢铝接触线。

钢铝接触线以铝和钢两种金属压接制成。

以铝面作为导电部分，与受电弓滑板接触磨擦的是钢面，既保证了导电性能又提高了工作面的耐磨性，我国采用的钢铝接触线有__/215和GLCB80/173两种型号。

字母GLC表示钢铝电车线，A、B表示线型，后面分式中，分母表示该型钢铝接触线的截面积，分子表示该型钢铝接触线的载流量当量于铜接触线的截面积。

2015年下半年河北省电气工程师发输变电：继电器考试试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、平均负荷为某段时间内用电设备所消耗电能与该段时间__。

A．之比B．之积C．之和D．之差2、在防雷设计中，采用__μs的雷电波形。

A．(A) 2.6/40B．(B) 1.2/50C．(C) 1.2/40D．(D) 2.6/503、交通区的照度不宜低于工作区照度值的__。

A．1/3．B．1/4．C．195．D．1/64、暂缺5、一个低通滤波电路和一个高通滤波电路，通带截止频率分别为10kHz和100Hz，通带放大倍数均为3，将二者串联起来可组成（）电路。

A．通带放大倍数为9的带阻滤波B．通带放大倍数为6的高通滤波C．通带放大倍数为9的低通滤波D．通带放大倍数为9的带通滤波6、电力系统过电压类别有内部过电压和__。

A．大气过电压B．操作过电压C．工频过电压D．雷电波侵入过电压7、设A是3阶矩阵，α1=（1，0，1）T，α2=（1，1，0）T是A的属于特征值1的特征向量，α3=（0，1，2）T是A的属于特征值-1的特征向量，则（）。

A．α1-α2是A的属于特征征值1的特征向量B．α1-α3是A的属于特征值1的特征向量C．α1-α3是A的属于特征值2的特征向量D．α1+α3+α3是A的属于特征值1的特征向量8、应急用发电机组建议采用__接地系统。

A．TNB．TTD．TN-C-S9、两个半径a和b，（a＜b）的同心导体球壳间电压为V0，若b固定，要使半球为a的球面上场强最小，则a与b的比之应该是（）A.1/eB.1/3C.1/2D.1/410、__是操作过电压。

A．突然甩负荷引起的工频电压升高B．空载线路末端的电压升高C．发电机自励磁D．电弧接地过电压11、变压器位于爆炸危险环境2区时，应选择__产品。

注册电气工程师《发输变电专业》历年真题(附答案).第 1 题 (单项选择题)(每题 2.00 分) > 单项选择题 > 一直流发电机端电压U1=230V，线路上的电流I=50A，输电线路每根导线的电阻R=0.0954Ω，则负载端电压U2为（）。

{A}. 225.23V{B}. 220.46V{C}. 225V{D}. 220V正确答案：B,第 2 题 (单项选择题)(每题 2.00 分) > 单项选择题 > 一含源一端口电阻网络，测得其短路电流为2A，测得负载电阻R=10Ω时，通过负载电阻R的电流为1.5A，该含源一端口电阻网络的开路电压Uoc 为（）。

{A}. 50V{B}. 60V{C}. 70V{D}. 80V正确答案：B,第 3 题 (单项选择题)(每题 2.00 分) > 单项选择题 > 按照图示所选定的参考方向，电流i的表达方式为A，如果把参考方向选成相反的方向，则i的表达式是（）。

{A}.{B}.{C}.{D}.正确答案：A,第 4 题 (单项选择题)(每题 2.00 分) > 单项选择题 > 已知通过线圈的电流A，线圈的电感L=70mH（电阻可以忽略不计），设电流i 和外施电压u的参考方向为关联方向，那么在时刻的外施电压u为（）。

{A}. -310.8V{B}. -155.4V{C}. 155.4V{D}. 310.8V正确答案：C,第 5 题 (单项选择题)(每题 2.00 分) > 单项选择题 > 电阻为4Ω和电感为25.5mH的线圈接到频率为50Hz，电压有效值为115V的正弦电源上，通过线圈的电流的有效值为（）。

{A}. 12.85A{B}. 28.75A{C}. 15.85A{D}. 30.21A正确答案：A,第 6 题 (单项选择题)(每题 2.00 分) > 单项选择题 > 在R、L、C串联电路中，总电压u可能超前电流i，也可能随着滞后电流i一个相位角φ，u超前i一个角φ的条件是（）。

2015年上半年河北省继电保护和电力电网安全考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、组合机床继电器控制回路采用交流__电源。

A．380VB．220VC．127VD．110V2、三相异步电动机定子单层绕组的线圈数为__。

A．定子总槽数B．定子总槽数的1/2C．定子总槽数的1/3D．定子总槽数的2倍3、JWK型经济型数控机床按照程序输入步骤输入零件加工程序，检查__，正常后方可联机调试。

A．各种功能B．程序C．轴流风机D．电动机4、电压互感器实质是一台__。

A．电焊变压器B．自耦变压器C．降压变压器D．升压变压器5、__属于主令电器。

A．刀开关B．接触器C．熔断器D．按钮6、定子绕组串电阻的减压起动是指电动机起动时，把电阻串接在电动机定子绕组与电源之间．通过电阻的分压作用来__定子绕组上的起动电压。

A．提高B．减少C．加强D．降低7、交流电压的量程有10V、100V、500V三挡。

用完后应将万用表的转换开关转到__，以免下次使用不慎而损坏电表。

A．低电阻挡B．高电阻挡C．低电压挡D．高电压挡8、熔断器在低压配电系统和电力拖动系统中主要起__保护作用，因此熔断器属保护电器。

A．轻度过载B．短路C．失压D．欠压9、JWL系列经济型数控机床通电试车不包含__内容。

A．检查各熔断器B．手动操作C．接通强电柜交流电源D．系统参数核对10、硅稳压管加正向电压时，__。

A．立即导通B．超过0.3V导通C．超过死区电压导通D．超过1V导通11、启动电动机组后工作台高速冲出不受控,产生这种故障有以下__原因。

A．发电机励磁回路电压不足B．电压负反馈过强C．电机扩大机剩磁电压过高D．电机扩大机剩磁电压过低12、多台交流电动机线路总熔体的额定电流，约等于线路上功率最大一台电动机电流的1.5～2.5倍，再加上其他电动机__的总和。

A．电压B．电流C．额定电压D．额定电流13、选择仪表用互感器和仪表的测量范围时，应考虑设备在正常运行条件下，使仪表的指针尽量指在仪表标尺工作部分量程的__以上。

河北省2015年下半年电气工程师《发输变电》：照明配电考试试卷一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、变压器的容量是由__来表示的。

A．无功功率B．视在功率C．平均功率D．有功功率2、电动机调速系统的__是指在规定的运行和使用条件下，施加规定的单位阶跃给定信号，系统实际值第一次达到给定值的时间。

A．调节时间B．响应时间C．动作时间D．跳变时间3、特别潮湿的环境__设置浸渍绝缘干式变压器。

A．严禁B．不宜C．不应D．宜4、第一类防雷建筑物防直击雷的措施中，独立避雷针的杆塔、架空避雷线的端部和架空避雷网的各支柱处应至少设__根引下线。

A．1B．2C．3D．45、__的说法是错误的。

A．(A) 人的两脚着地点之间的电位差称为跨步电压B．(B) 人所站立的地点与接地设备之间的电位差称为接触电压C．(C) 接地点处的电位与接地电流的比值定义为该点的接地电阻D．(D) 在有电流流入接地点时，该点的电位与大地的任何一点保持等电位6、母钟的正面与其它设备的净距不应小于__。

A．1mB．1.5mC．2mD．2.5m7、总额定容量不超过1260kV A、单台额定容量不超过__的可燃油油浸电力变压器以及充有可燃油的高压电容器和多油开关等，可贴邻民用建筑(除观众厅、教室等人员密集的房间和病房外)布置，但必须采用防火墙隔开。

A．400kV AB．500kV AC．630kV AD．800kV A8、一正方形截面短粗立柱(图(a))，若将其底面加宽一倍(图(b))，原厚度不变，则该立柱的强度（）。

A．提高一倍B．提高不到一倍C．不变D．降低9、电压监察装置由__电压继电器组成，当直流系统出现低电压或过电压时，发出信号。

A．一只B．两只C．三只D．四只10、铅酸蓄电池容量选择应满足__。

A．冲击负荷容量B．事故负荷容量C．持续放电容量D．断路器的分闸电流11、__为一级负荷中特别重要负荷。
