汽车保险丝盒中英对照表雨刮:WIPER天窗:SON ROOF汽油泵 :EUEL PUMP散热风扇:RAD FAN前雾灯:FF-ROG LAMP后雾灯:RR-ROG LAMP档位控制:N & P空调:AIR CON喇叭:HORN右前大灯:H/L LAMP RH左前大灯:H/L LAMP LH记忆座椅:MEMORY引擎控制:ENGINE CONT发电机:ALT S防抱死系统:ABS电动窗:POWER蓄电池:BATTERY点火开关:IGN SW电子控制模块: ECM冷却风扇:COOL’G FAN大灯:HEAD LAMP倒车灯:BACK UP LAMP鼓风机:BLOWER MOTOR后除霜:HEATFD GLASS尾灯:TAYILLAMPIP保险丝盒:IP PUSE BOX助力转向 : EPS电喷系统:F1照明电源:LAMP水箱风扇:RADIATOR FAN运行继电器:BLOWER RELAY主继电器:MAIN RELAY冷却风扇继电器(高):COOL’G FAN RELAY(HIGH)冷却风扇继电器(小):COOL’G FAN RELAY(LOW)空调继电器:AIR CON RELAY近光继电器:MPS RELAY远光继电器:MPS RELAY前雾灯继电器:FRONT FOG RELAY后雾灯继电器:TAIL FOG RELAY喇叭继电器:HORN RELAY安全气囊继电器:AIRBAG RELAY压缩机继电器:COM PAESSOR RELAY油泵继电器:FUEL PUMP RELAY水箱风扇继电器:RADIATOR FAN RELAYMIR DEFG:车外后视镜除雾器T/SIG:驻车/空挡位置及倒车灯开关,转向信号灯闪烁器EBTCM/TPS:电子制动及引力控制模块,节气门位置传感器接口模块ERAP WPR:元件中央(RAP雨刮)继电器RADIO:音响接收器I/PINDC:气囊诊断模块(带传感器),组合仪表ELCIGN1:自动水平控制传感器CHIME:警报,巡航控制释放开关,内后视镜,后窗除雾继电器,催化转化器,温度警报(只用于日本)CCMIGN1:中央控制模块AIR BAG:气囊模块(带传感器)GEN:发动机电气发电机,次级发电机冷却风扇继电器MEM SEAT:驾驶员座椅调节器存贮模块,加热驾驶员座椅控制模块,加热乘客座椅控制模块CCM IGN3:中央控制模块(遥控门锁接收器及防盗模块RAP PWR:辅助延时切断继电器A/C COMP:A/C压缩机继电器,主发动机冷却风扇继电器RAP BATT:元件中央(RAP雨刮)继电器HVAC MDL:鼓风机马达控制模块TRK REL:后室盖释放开关STARTER:防盗继电器,气囊诊断(带传感器)模块HVAC IGN:组合仪表,鼓风机马达控制模块ELC SENS:自动水平控制传感器,后室礼貌灯D/INT LTS:元件中央继电器FRT CIG:前香烟点火器RR CIG:后香烟点火器EBTCM:电子制动及牵引力控制模块PARK LTS:前灯线束继电器HORN:喇叭继电器HVAC BAT:警报,加热器-A/C控制,组合仪表,发动机油位指示器控制模块,大灯开关,音响接收器CCM BAT:中控模块PWR MIR:门锁开关,外后视镜,电动座椅靠后控制TRK PDWN:后室盖拉下装置HAZARD LTS:危险警告灯闪烁器PWR LUMB:电动座椅气动控制模块,音响电动天线继电器HTD SEAT:加热驾驶员座椅控制模块,加热乘客座椅控制模块CORNR LTS:组合仪表,音响控制,角灯,转向信号开关,前驻车灯I/P DIM LTS:大灯开关,车内灯,变光TAIL LTS:后尾灯,后侧示宽灯,牌照灯STOP LTS:刹车灯开关PWRLK:门锁继电器RAP RLY:辅助延时切断继电器PWR SEAT:驾驶员电动座椅开关,乘客电动座椅开关,驾驶员电动座椅存储模块RR DEFG:后除雾继电器HDLTS:大灯继电器,日行灯模块ABS/TC:60A至ABS/TC制动压力调节阀SCNDRY CLG FAN:40A至次级发动机冷却风扇马达控制继电器PRIMRY CLG FAN:40A至主发动机冷却风扇控制继电器LEVEL CONTROL:30A至自动水平控制空气压缩机ENGINE:30A至U/H电气中心,#13-PCM/燃油泵15A,#14-空气泵20AHEADLIGHTS/HORNS:50A至I/P保险丝盒断电器,#5-HDLTS 20A,保险丝#31-驻车LTS20A,#32-喇叭25APCM/FUEL PUMP:15A至燃油泵继电器,燃油泵/发动机机油压力指示开关,PCMAIR PUMP:20A至二次空气喷射泵继电器PCM/IGN:10A至PCM,自动变速箱点火线圈INJ 1:10A至燃油喷嘴气缸1-4-6-7EMISSIONS:10A至EGR,真空控制信号电磁阀,二次空气喷射泵继电器,空气流量传感器,列1(左)加热氧传感器,列2(右)加热氧传感器,蒸发排放碳罐净化电磁阀INJ 2:10A至燃油喷嘴气缸2-3-5-8A/C COMP RELAY:A/C压缩机继电器AIR PUMP RELAY:二次空气喷射泵继电器1、ANTI-LOCK 防抱死制动系统警告灯(该灯点亮说明ABS系统需检修);2、TRAC OFF 牵引力控制系统警告灯(该灯有个控制按钮在转向拄左边);3、LOW TRAC 全变速范围牵引力控制系统作用显示灯(该灯点亮说明TCS系统工作、正在控制驱动轮扭矩);4、LOW COOLANT 冷却液液位低警告灯(该灯点亮说明冷却系统有空气或者是冷却液低过最低位置);5、LOW TIRE 轮胎气压监控灯(该灯点亮说明汽车4个轮胎的气压不平衡、需检查4轮胎压)此灯复位按钮在仪表台右方保险丝盒处有个红色(rest)的按钮,按住该按钮(5s)钟即可复位;6、CHANGE OIL SOON 立即更换机油指示灯(该灯是监控发动机机油寿命的、该灯点亮说明您爱车需要换机油了);7、SECURITY 安全灯(该灯点亮说明该车的防盗系统处于锁止状态);8、SERVICE VEHICLE SOON 立即检修车辆灯(车辆PCM确定故障与排放无关就点亮此灯);9、LOW WASH 清洗液液位指示灯(该灯点亮说明您爱车的雨刮清洗液低过最低位置);10、DOOR/TRUNK 车门/行李箱未关闭紧警告指示灯(该灯点亮说明您爱车的门或行李箱门没关紧);宝马汽车保养维修宝马使用技巧 | 宝马保养维修 | 宝马新闻资讯 | 其他汽车相关。
通用公司各车型保险丝盒说明适用车型:博纳维尔(BONNEVILLE),88(EIGHTY-EIGHT),名使(LESABRE),98(NINETY-EIGHT),林荫大道(PARK A VENUE)图1 保险丝盒,仪表板及中央继电器保险丝编号颜色(AMPS)电路功能电路断电器1电动窗,天窗电路断电器3存贮座镜/存储镜,电动座椅1A Red(10)气囊,防盗1B YEL(20)转向闪烁器,转向/危险警告开关,驻车/空档位置开关1C RED(10)气囊1D BLU(15)自动日行/夜间镜,存储座椅/存贮镜,组合仪表,故障警告模块,气囊,辅助电源,加热座椅(林荫大道)2A RED(10)备用保险丝2B BLU(15)备用保险丝2C YEL(20)备用保险丝2D WHT(25)备用保险丝3D RED(10)加热镜(林荫大道)图2 保险丝盒,仪表板及中央电器图3 保险丝盒(右发动机室及左发动机室)(博纳维尔,88,98)图4 保险丝盒(左发动机室)(名使、林荫大道)最大保险丝编号颜色(AMPS)电路1ORN(40)防抱死/牵引力控制系统2LT GRN(30)防抱死/牵引力控制系统3BLU(60)空调,电子水平控制,组合仪表,信息中心,车内灯,灯监测器,收音机,故障警告模块,油位模块,香烟点火器4ORN(40)冷却风扇5BLU(60)制动/危险警告灯,驻车灯,礼貌灯,照明进入,车内灯,电动镜,电动座椅电路断电器6大灯,外部灯7BLU(60)点火,辅助电源8BLU(60)电动门锁,电动座椅,后除雾器图5 保险丝盒(右发动机室)(名使、林荫大道)最大保险丝编号颜色(AMPS)电路1ORN(40)林荫大道/Ultra:加热座椅2BLU(60)点火,辅助电源3LT GRN(30)空调4YEL(20)PCM电源,防盗系统5YEL(20)Delco-Bose R音乐系统(带UQ4) (开路,无UQ4) 6BLU(60)备用保险丝7BLU(60)喇叭,照明进入,行李室盖拉下,车内灯,电动天线,电动门锁,遥控进入。
保险丝架中的保险丝位置分配,仪表板左侧编号电路图中的名称额定值功能/部件总线端1-未占用2-未占用3-SB3-保险丝架上的保险丝35A -J361-J248-J623-Simos控制单元柴油直接喷射装置控制单元发动机控制单元154-SB4-保险丝架上的保险丝45A-G266-机油油位和温度传感器155-SB5-保险丝架上的保险丝55A-G238-G395-空气质量传感器冷却液压力和冷却液温度传感器156-SB6-保险丝架上的保险丝65A-J104-G476-ABS控制单元离合器位置传感器157-SB7-保险丝架上的保险丝75A-T16-诊断连接15 8-SB8-保险丝架上的保险丝85A-J530-车库门开启装置控制单元15 9-SB9-保险丝架上的保险丝95A-Y7-自动防眩的车内后视镜15 10-SB10-保险丝架上的保险丝1010A-J428-车距调节控制单元15 11-SB11-保险丝架上的保险丝115A-R64-驻车暖风无线电接收器30 12-SB12-保险丝架上的保险丝1210A-T16-诊断连接30 13-SB13-保险丝架上的保险丝1310A-J527-转向柱电子装置控制单元30 14-SB14-保险丝架上的保险丝145A-F-刹车灯开关30编号电路图中的名称额定值功能/部件总线端15-SB15-保险丝架上的保险丝1510A-J285-组合仪表中带显示单元的控制单元3016-SB16-保险丝架上的保险丝1610A-R36-J526-电话的发送器和接收器电话、电子通信系统控制单元3017-SB17-保险丝架上的保险丝1710A-J104-ABS控制单元30 18-SB18-保险丝架上的保险丝185A-J667-左侧大灯电源模块15 19-SB19-保险丝架上的保险丝195A-G355-空气湿度传感器3020-SB20-保险丝架上的保险丝205A-Z20-Z21-左侧喷嘴加热电阻右侧喷嘴加热电阻7521-SB21-保险丝架上的保险丝215A-R24-天线放大器30 22-SB22-保险丝架上的保险丝225A-J526-电话、电子通信系统控制单元75 23-SB23-保险丝架上的保险丝235A-J540-电动驻车和手制动器控制单元30 24-未占用25-未占用26-未占用27-未占用28-未占用29-未占用编号电路图中的名称额定值功能/部件总线端30-未占用31-SB31-保险丝架上的保险丝3115A-F4-G70-倒车灯开关空气质量流量计(TDI)1532-SB32-保险丝架上的保险丝3230A-J519-车载电网控制单元30 33-SB33-保险丝架上的保险丝3325A-J519-车载电网控制单元30 34-SB34-保险丝架上的保险丝3425A-J519-车载电网控制单元30 35-SB35-保险丝架上的保险丝3520A-J364-辅助加热装置控制单元30 36-SB36-保险丝架上的保险丝3630A-J39-大灯清洗装置继电器30 37-SB37-保险丝架上的保险丝3725A-J104-ABS控制单元30 38-SB38-保险丝架上的保险丝3830A-J400-刮水器马达控制单元3039-SB39-保险丝架上的保险丝3915A-J386-J388-驾驶员侧车门控制单元左后车门控制单元3040-SB40-保险丝架上的保险丝4025A-J4-H2-H7-双音喇叭继电器高音喇叭低音喇叭3041-SB41-保险丝架上的保险丝4140A-J126-新鲜空气鼓风机控制单元3042-SB42-保险丝架上的保险丝4230A-E415-J518-进入及起动许可开关进入及起动许可控制单元3043-SB43-保险丝架上的保险丝4315A-V12-后窗玻璃刮水器马达75 44-SB44-保险丝架上的保险丝4415A-J723-无钥匙进入许可的天线读入单元30保险丝架中的保险丝位置分配,仪表板右侧编号电路图中的名称保险丝架ST1额定值功能/部件总线端1-SC1-保险丝架上的保险丝15A-R173-交通数据天线30 2-SC2-保险丝架上的保险丝220A-U1-点烟器30 3-SC3-保险丝架上的保险丝35A-J502-轮胎充气压力监控控制单元30 4-SC4-保险丝架上的保险丝420A-U5-12V插座30 5-SC5-保险丝架上的保险丝515A-J520-车载电网控制单元2306-SC6-保险丝架上的保险丝615A-J387-J389-副驾驶员侧车门控制单元右后车门控制单元307-SC7-保险丝架上的保险丝720A-J245-滑动天窗控制单元30 8-SC8-保险丝架上的保险丝810A-J255-Climatronic控制单元30 9-SC9-保险丝架上的保险丝930A-J255-Climatronic控制单元30 10-SC10-保险丝架上的保险丝1010A5A-J523-前部信息显示和操作单元的控制单元30 11-SC11-保险丝架上的保险丝1115A-J197-水平高度调节系统控制单元3012-SC12-保险丝架上的保险丝125A-R118-R119-媒体播放器位置1媒体播放器位置230保险丝架中的保险丝位置分配,仪表板右侧编号电路图中的名称保险丝架ST2额定值功能/部件总线端1-SC1-保险丝架上的保险丝120A-G23-G6-J538-燃油泵(BMK、BNG)燃油泵(BBJ、BAT)燃油泵控制单元(AUK)872-SC2-保险丝架上的保险丝210A-U10-带拖车行驶插座15 3-未占用4-未占用5-SC5-保险丝架上的保险丝55A-J197-水平高度调节系统控制单元15 6-SC6-保险丝架上的保险丝65A-J587-换档杆传感器控制单元15 7-SC7-保险丝架上的保险丝75A-J446-驻车辅助控制单元15 8-SC8-保险丝架上的保险丝85A-J533-数据总线诊断接口15 9-SC9-保险丝架上的保险丝95A-J668-右侧大灯电源模块15 10-SC10-保险丝架上的保险丝105A-E25-副驾驶员侧安全带开关(美国)1511-SC11-保险丝架上的保险丝115A-E128-E129-左侧可加热式后座椅调节开关右侧可加热式后座椅调节开关1512-未占用保险丝架中的保险丝位置分配,仪表板右侧编号电路图中的名称保险丝架ST3额定值功能/部件总线端1-SC1-保险丝架上的保险丝125A-J615-信号装置操作单元的控制单元30 2-SC2-保险丝架上的保险丝215A-J615-信号装置操作单元的控制单元30 3-SC3-保险丝架上的保险丝315A-J615-信号装置操作单元的控制单元304-SC4-保险丝架上的保险丝45A10A10A10A-G41-G24-J608-J615-出租车计价器行车记录仪专用汽车控制单元信号装置操作单元的控制单元155-SC5-保险丝架上的保险丝510A15A25A-J608-J608-J608-专用汽车控制单元专用汽车控制单元专用汽车控制单元306-SC6-保险丝架上的保险丝65A10A -J608-R8-专用汽车控制单元无线电对讲机307-SC7-保险丝架上的保险丝75A10A -G41-G24-出租车计价器行车记录仪308-SC8-保险丝架上的保险丝810A20A -U18-U5-12V插座212V插座309-未占用10-未占用11-未占用12-未占用排水槽电控箱左侧保险丝架上的保险丝位置分配编号电路图中的名称额定值功能/部件总线端1-SA11-发动机舱保险丝架上的保险丝115A-J569-制动助力器继电器302-SA12-发动机舱保险丝架上的保险丝220A30A15A-N...-N...-N184-J179-J360-J724-N144-N145-V157-V275-点火线圈(BBJ、BDW、AUK)点火线圈(BAT)离合器调节器通风阀预热时间自动装置控制单元大加热功率继电器废气涡轮增压器1控制单元电动液压发动机支座左侧电磁阀电动液压发动机支座右侧电磁阀进气管风门马达进气管风门2的马达873-SA13-发动机舱保险丝架上的保险丝310A-J151-J496-N276-N290-N205-N208-N318-N319-冷却液继续循环继电器(BBJ、BDW、BAT)冷却液辅助泵继电器(AUK)燃油压力调节阀(BMK)燃油计量阀(BMK)凸轮轴调节阀1(AUK、BBJ、BDW、BAT)凸轮轴调节阀2(AUK、BBJ、BDW、BAT)排气凸轮轴调节阀1(AUK、BBJ、BAT)排气凸轮轴调节阀2(AUK、BBJ、BDW、BAT)87排水槽电控箱左侧保险丝架上的保险丝位置分配编号电路图中的名称额定值功能/部件总线端4-SA14-发动机舱保险丝架上的保险丝415A-N...-J248-J361-喷油阀(BBJ、BDW、BAT)柴油直接喷射装置控制单元Simos控制单元(喷油阀AUK)875-SA15-发动机舱保险丝架上的保险丝515A-G70-J299-N80-N112-N144-N145-N156-N335-空气质量流量计二次空气泵继电器活性碳罐电磁阀1二次空气进气阀电动液压发动机支座左侧电磁阀电动液压发动机支座右侧电磁阀进气歧管转换阀进气转换阀电子燃油泵6-SA16-发动机舱保险丝架上的保险丝615A-Z19-Z28-氧传感器加热装置氧传感器2加热装置877-SA17-发动机舱保险丝架上的保险丝715A-Z29-Z30-尾气催化净化器后的氧传感器1加热装置尾气催化净化器后的氧传感器2加热装置电子燃油泵8-SA18-发动机舱保险丝架上的保险丝85A-J623-发动机控制单元30 9-SA19-发动机舱保险丝架上的保险丝910A-V7-冷却液风扇87 10-SA20-发动机舱保险丝架上的保险丝1010A-J217-自动变速箱控制单元87行李箱内右侧继电器座和保险丝架的位置分配额定值功能/部件总线端编号电路图中的名称保险丝架ST11-SF1-保险丝架上的保险丝120A-J749-辅助加热装置的燃油泵继电器30 2-未占用-3-SF3-保险丝架上的保险丝330A-J540-电动驻车和手制动器控制单元30 4-SF4-保险丝架上的保险丝430A-J540-电动驻车和手制动器控制单元30 5-SF5-保险丝架上的保险丝530A-U18-12V插座230 6-SF6-保险丝架上的保险丝65A-J644-电源管理系统控制单元30 7-SF7-保险丝架上的保险丝720A-J393-舒适/便利功能系统中央控制单元30 8-SF8-保险丝架上的保险丝85A-J529-防倾斜和防盗装置的控制单元30 9-SF9-保险丝架上的保险丝930A-J393-舒适/便利功能系统中央控制单元30 10-未占用11-SF11-保险丝架上的保险丝1110A-J446-驻车辅助控制单元30 12-SF12-保险丝架上的保险丝1220A-U9-后部点烟器30行李箱内右侧继电器座和保险丝架的位置分配额定值功能/部件总线端编号电路图中的名称保险丝架ST21-未占用2-SF2-保险丝架上的保险丝230A-旅行车电动尾门(主)30 3-SF3-保险丝架上的保险丝330A-旅行车电动尾门(从)30 4-SF4-保险丝架上的保险丝420A-旅行车牵引辅助30 5-SF5-保险丝架上的保险丝55A-R-收音机30 6-SF6-保险丝架上的保险丝65A-R78-电视调谐器30 7-SF7-保险丝架上的保险丝75A-J401-带CD光盘驱动器的导航系统控制单元30 8-SF8-保险丝架上的保险丝830A-J525-数字式声音处理系统控制单元30 9-SF9-保险丝架上的保险丝95A-R147-数字式收音机30 10-SF10-保险丝架上的保险丝1010A-J345-拖车识别装置控制单元30 11-SF11-保险丝架上的保险丝1115A-J345-拖车识别装置控制单元30 12-SF12-保险丝架上的保险丝1215A-J345-拖车识别装置控制单元30安装位置版本2004年4月A00.5A62.01.74Audi A6编号1/21排水槽电控箱中右侧继电器座的位置分配1未占用2水平高度调节系统压缩机继电器-J4033预热塞继电器-J52(柴油发动机)二次空气泵继电器-J299(汽油发动机)4预热塞继电器2-J495A 未占用B 预热塞保险丝-S125(80A )二次空气泵保险丝-S130(50A )C 水平高度调节系统保险丝-S110(40A )D 预热塞保险丝2-S189(80A )E 未占用F 未占用G未占用A97--1227A B C D E F G 1234。
Audi Q7 安装位置编号 802 / 1版本 2008 年 8 月保险丝保险丝总图1 - 仪表板左侧保险丝座 -SB-q 安装位置和保险丝布置,见→ 802/3 页q 右驾驶车辆上的保险丝布置,见→ Seite 802/82 - 仪表板右侧保险丝座 -SC-q 安装位置和保险丝布置,见→ 802/11 页q 右驾驶车辆上的保险丝布置,见→ Seite 802/163 - 中央仪表板后面的继电器和保险丝座q 安装位置见→ 802/19 页q 保险丝布置,见→ 2802/20 页4 - 车载电网控制器 -J519-q 安装位置和保险丝布置,见→ 802/33 页Audi Q7 安装位置编号 802 / 25 - 行李箱右继电器座和保险丝座 -SF-q 安装位置见→ 802/21 页q 保险丝布置,见→ 2802/22 页6 - 在驾驶员座椅下的继电器座和保险丝座 -SD-q 安装位置和保险丝布置,见→ 802/25 页7 - 排水槽电控箱继电器座和保险丝架q 安装位置见→ 802/26 页q 汽油发动机保险丝布置,见→ 802/27 页q 柴油发动机保险丝布置,见→ 802/29 页Audi Q7 安装位置编号 802 / 3 仪表板左侧保险丝座 -SB-安装位置:在仪表板左内中保险丝颜色40A 桔黄色30A 绿色25A 白色)20A 黄色15A 蓝色10A 红色7,5A 棕色5 A 米色3A 淡紫色1 - 保险丝座 ST1(红色)2 - 保险丝座 ST2(棕色)3 - 保险丝座 ST3(黑色)- A 到 D 未占用Audi Q7 安装位置编号 802 / 4保险丝架 ST1 (红色)中的保险丝,仪表板左侧-左驾驶车型:1) 2008 年 5 月前Audi Q7 安装位置编号 802 / 5保险丝架 ST2 (棕色)中的保险丝,仪表板左侧-左驾驶车型:Audi Q7 安装位置编号 802 / 6保险丝架 ST3 (黑色)中的保险丝,仪表板左侧-左驾驶车型:1)自 2007 年 11 月起2)自 2008 年 6 月起Audi Q7 安装位置编号 802 / 7Audi Q7 安装位置编号 802 / 8保险丝架 ST1 (红色)中的保险丝,仪表板左侧-右驾驶车型:1) 2008 年 5 月前Audi Q7 安装位置编号 802 / 9保险丝架 ST2 (棕色)中的保险丝,仪表板左侧-右驾驶车型:Audi Q7 安装位置编号 802 / 10保险丝架 ST3 (黑色)中的保险丝,仪表板左侧-右驾驶车型:1)自 2007 年 11 月起Audi Q7 安装位置编号 802 / 11 仪表板右侧保险丝座 -SC-安装位置:在仪表板右内中保险丝颜色40A 桔黄色30A 绿色25A 白色)20A 黄色15A 蓝色10A 红色7,5A 棕色5 A 米色1 - 保险丝座 ST1(黑色)2 - 保险丝座 ST2(棕色)3 - 保险丝座 ST3(红色)4 - CAN 分离插头- A - 固体声波控制器保险丝 -S348-, 10A- B - 冷藏箱保险丝 -S340-, 5A, 自 2008 年 6 月起- C、D 未占用Audi Q7 安装位置编号 802 / 12保险丝架 ST1 (黑色)中的保险丝,仪表板右侧-左驾驶车型:1) 2008 年 5 月前Audi Q7 安装位置编号 802 / 13保险丝架 ST2 (棕色)中的保险丝,仪表板右侧-左驾驶车型:Audi Q7 安装位置编号 802 / 14保险丝架 ST3 (红色)中的保险丝,仪表板右侧-左驾驶车型:1) 2007 年 5 月前2)自 2008 年 6 月起Audi Q7 安装位置编号 802 / 15Audi Q7 安装位置编号 802 / 16保险丝架 ST1 (黑色)中的保险丝,仪表板右侧-右驾驶车型:1) 2008 年 5 月前Audi Q7 安装位置编号 802 / 17保险丝架 ST2 (棕色)中的保险丝,仪表板右侧-右驾驶车型:Audi Q7 安装位置编号 802 / 18保险丝架 ST3 (红色)中的保险丝,仪表板右侧-右驾驶车型:1) 2007 年 5 月前2)自 2008 年 6 月起Audi Q7 安装位置编号 802 / 19中央仪表板后面的继电器和保险丝座安装位置:在仪表板中央保险丝颜色40A 桔黄色30A 绿色25A 白色)20A 黄色15A 蓝色10A 红色7,5A 棕色5 A 米色Audi Q7 安装位置编号 802 / 20仪表盘中间的继电器和保险丝支架上的保险丝:1)自 2007 年 6 月起Audi Q7 安装位置编号 802 / 21 行李箱右继电器座和保险丝座 -SF-安装位置:在行李箱右侧保险丝颜色30A 绿色25A 白色)20A 黄色15A 蓝色10A 红色 7,5A 棕色 5 A 米色1 - 未占用2 - 未占用3 - 为占用 (2007 年 10 月前)3 -插头连接,Rear Seat Entertainment (RSE) 后座娱乐系统,自 2007 年 11 月起 4 - 保险丝座 ST1(黑色) 5 - 保险丝座 ST2(棕色) 6 - 保险丝座 ST3(红色)Audi Q7 安装位置编号 802 / 22保险丝座中保险丝 ST1(黑色):Audi Q7 安装位置编号 802 / 23 保险丝座 ST2 中的保险丝(棕色):Audi Q7 安装位置 编号802 / 24保险丝座 ST1 中保险丝(红色):1)自 2007 年 6 月起2)自 2007 年 11 月起Audi Q7 安装位置编号 802 / 25 在驾驶员座椅下的继电器座和保险丝座 -SD-安装位置:驾驶员座椅下方保险丝颜色30A 绿色25A 白色)20A 黄色15A 蓝色10A 红色7,5A 棕色2 - 蓄电池断开引爆装置 -N253-A - 水平高度调节系统保险丝 -S110-, 40AB1 - 车辆定位系统保险丝 -S347-, 5A , 自 2008 年 6 月起 - SD1 条状保险丝 150A- SD2 条形保险丝 125A,至 2006 年 5 月- SD2 条形保险丝 150A,从 2006 年 6 月起- SD3 条状保险丝 50A- SD4 条状保险丝 60A- SD5 条状保险丝 125AAudi Q7 安装位置编号 802 / 26排水槽电控箱继电器座和保险丝架安装位置:在左侧集水槽中保险丝颜色60A 蓝色50A 红色40A 桔黄色30A 绿色25A 白色)20A 黄色15A 蓝色10A 红色7,5A 棕色5 A 米色3A 淡紫色Audi Q7 安装位置编号 802 / 27 排水槽电控箱内的保险丝(汽油发动机):Audi Q7 安装位置编号 802 / 28Audi Q7 安装位置编号 802 / 29 排水槽电控箱内的保险丝(柴油发动机):1)不带拖车挂钩的车辆2) 带拖车挂钩的车辆Audi Q7 安装位置编号 802 / 301)在标识字母为 CCMA 的发动机上Audi Q7 安装位置编号 802 / 311)在标识字母为 CCGA 的发动机上Audi Q7 安装位置编号 802 / 32Audi Q7 安装位置编号 802 / 33 车载电网控制器 -J519-安装位置:驾驶员侧仪表板后面的上部1 - 未占用2 - 车窗升降器单独保险丝 2 -S280-, 30A3 - 驾驶员座椅调整装置的热敏保险丝 1 -S44-, 30A4 - 车窗升降器的单独保险丝 -S37-, 30A5 - 未占用。

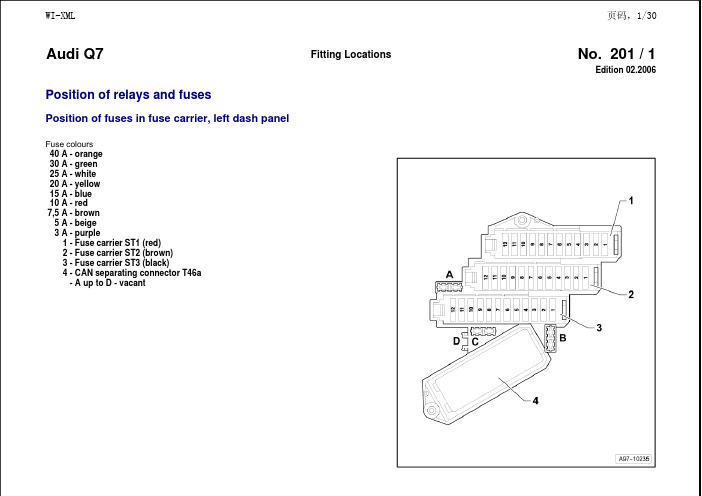

Edition 02.2006Position of relays and fusesPosition of fuses in fuse carrier, left dash panelFuse colours40 A - orange 30 A - green 25 A - white 20 A - yellow 15 A - blue 10 A - red 7,5 A - brown 5 A - beige 3 A - purple1 - Fuse carrier ST1 (red)2 - Fuse carrier ST2 (brown)3 - Fuse carrier ST3 (black)4 - CAN separating connector T46a - A up to D - vacantPosition of fuses in fuse carrier, left dash panel (left-hand drive)No.Current Flow Diagram designation Fuse carrier ST1 (red)NominalvalueFunction/component Terminal1-SB1 - Fuse 1 on fuse holder B--Vacant2-SB2 - Fuse 2 on fuse holder B--Vacant3-SB3 - Fuse 3 on fuse holder B--Vacant4-SB4 - Fuse 4 on fuse holder B 5 A-J502-Tyre pressure monitor control unit30 5-SB5 - Fuse 5 on fuse holder B20 A-J364 -Auxiliary heater control unit30 6-SB6 - Fuse 6 on fuse holder B10 A-E176-Driver seat lumbar support adjustment switch30 7-SB7 - Fuse 7 on fuse holder B35 A-J386-Driver door control unitV147-Driver side window regulator motorJ388-Rear left door control unitV26-Rear left window regulator motor308-SB8 - Fuse 8 on fuse holder B15 A-J386-Driver door control unitJ388-Rear left door control unit30 9-SB9 - Fuse 9 on fuse holder B 5 A-J644-Energy management control unit3010-SB10 - Fuse 10 on fuse holder B30 A-J518-Entry and start authorisation control unitE415-Entry and start authorisation switch30 11-SB11 - Fuse 11 on fuse holder B10 A-J527-Steering column electronics control unit3012-SB12 - Fuse 12 on fuse holder B 5 A-G273- Interior monitoring sensorH12- Alarm horn30Position of fuses in fuse carrier, left dash panel (left-hand drive)No.Current Flow Diagram designation Fuse carrier ST2 (brown)NominalvalueFunction/component Terminal1-SB1 - Fuse 1 on fuse holder B--Vacant2-SB2 - Fuse 2 on fuse holder B--Vacant3-SB3 - Fuse 3 on fuse holder B--Vacant4-SB4 - Fuse 4 on fuse holder B30 A-J400-Wiper motor control unitV-Windscreen wiper motor30 5-SB5 - Fuse 5 on fuse holder B 5 A-G397- Rain and light detector sensor306-SB6 - Fuse 6 on fuse holder B25 A-J4-Dual tone horn relayH2-Treble tone hornH7-Bass tone horn307-SB7 - Fuse 7 on fuse holder B30 A-J519-Onboard power supply control unit30 8-SB8 - Fuse 8 on fuse holder B25 A-J519-Onboard power supply control unit30 9-SB9 - Fuse 9 on fuse holder B25 A-J519-Onboard power supply control unit30 10-SB10 - Fuse 10 on fuse holder B10 A-J285-Control unit in dash panel insertY24-Display in dash panel insert30 11-SB11 - Fuse 11 on fuse holder B30 A-J39 -Headlight washer system relay30 12-SB12 - Fuse 12 on fuse holder B10 A-T16-Diagnostic connector30Position of fuses in fuse carrier, left dash panel (left-hand drive)No.Current Flow Diagram designation Fuse carrier ST3 (black)NominalvalueFunction/component Terminal1-SB1 - Fuse 1 on fuse holder B10 A-J745-Cornering light and headlight rangecontrol unit152-SB2 - Fuse 2 on fuse holder B 5 A-J428-Adaptive cruise control unitZ47-Sensor heater for adaptive cruisecontrol system153-SB3 - Fuse 3 on fuse holder B--Vacant4-SB4 - Fuse 4 on fuse holder B10 A-Lane-Departure-WarningJ759-Lane departure warning control unitZ67-Windscreen heater for lanedeparture warning155-SB5 - Fuse 5 on fuse holder B--Vacant6-SB6 - Fuse 6 on fuse holder B 5 A-J527-Steering column electronics controlunitJ518-Entry and start authorisation controlunitE1-Light switchJ393-Convenience system central controlunitJ345-Trailer detector control unit157-SB7 - Fuse 7 on fuse holder B 5 A-G226 -Oil level and oil temperaturesender15 8-SB8 - Fuse 8 on fuse holder B 5 A-T16-Diagnostic connector15 9-SB9 - Fuse 9 on fuse holder B 5 A-Y7 -Automatic anti-dazzle interior mirror15 10-SB10 - Fuse 10 on fuse holder B 5 A-J530-Garage door operation control unitE284-Garage door operating unit15 11-SB11 - Fuse 11 on fuse holder B 5 A-J533-Data bus diagnostic interface1512-SB12 - Fuse 12 on fuse holder B 5 A-E102-Headlight range control regulatorV48 -Left headlight range control motorV49 -Right headlight range control motor15Position of fuses in fuse carrier, left dash panel (right-hand drive)No.Current Flow Diagram designation Fuse carrier ST1 (red)NominalvalueFunction/component Terminal1-SB1 - Fuse 1 on fuse holder B--Vacant2-SB2 - Fuse 2 on fuse holder B--Vacant3-SB3 - Fuse 3 on fuse holder B--Vacant4-SB4 - Fuse 4 on fuse holder B 5 A-J502-Tyre pressure monitor control unit30 5-SB5 - Fuse 5 on fuse holder B20 A-J364 -Auxiliary heater control unit30 6-SB6 - Fuse 6 on fuse holder B10 A-E177-Front passenger seat lumbarsupport adjustment switch307-SB7 - Fuse 7 on fuse holder B35 A-J387-Front passenger side door controlunit308-SB8 - Fuse 8 on fuse holder B15 A-J387-Front passenger door control unitV148-Front passenger side windowregulator motorJ389-Rear right door control unitV27-Rear right window regulator motor309-SB9 - Fuse 9 on fuse holder B 5 A-J644-Energy management control unitJ389-Rear right door control unit3010-SB10 - Fuse 10 on fuse holder B 5 A-R118-Media player in position 1R119-Media player in position 2R41-CD changerR153-Mini Disc playerR129-Video recorder and DVD player3011-SB11 - Fuse 11 on fuse holder B10 A-E265-Rear Climatronic operating anddisplay unitJ391-Rear fresh air blower control unit3012-SB12 - Fuse 12 on fuse holder B 5 A-J393-Convenience system central controlunit30Position of fuses in fuse carrier, left dash panel (right-hand drive)No.Current Flow Diagram designation Fuse carrier ST2 (brown)NominalvalueFunction/component Terminal1-SB1 - Fuse 1 on fuse holder B--Vacant2-SB2 - Fuse 2 on fuse holder B--Vacant3-SB3 - Fuse 3 on fuse holder B--Vacant4-SB4 - Fuse 4 on fuse holder B30 A-J400-Wiper motor control unitV-Windscreen wiper motor30 5-SB5 - Fuse 5 on fuse holder B 5 A-G397- Rain and light detector sensor306-SB6 - Fuse 6 on fuse holder B25 A-H2 -Treble tone hornH7 - Bass tone hornJ4 -Dual tone horn relay307SB7 - Fuse 7 on fuse holder B--Vacant8-SB8 - Fuse 8 on fuse holder B20 A-U1-Cigarette lighter30 9-SB9 - Fuse 9 on fuse holder B25 A-U5 -12 V socketU18 -12 V socket 23010-SB10 - Fuse 10 on fuse holder B10 A-J255-Climatronic control unitJ126-Fresh air blower control unit30 11-SB11 - Fuse 11 on fuse holder B30 A-J39 -Headlight washer system relay30 12-SB12 - Fuse 12 on fuse holder B10 A-T16-Diagnostic connector30Position of fuses in fuse carrier, left dash panel (right-hand drive)No.Current Flow Diagram designation Fuse carrier ST3 (black)NominalvalueFunction/component Terminal1-SB1 - Fuse 1 on fuse holder B10 A-J745-Cornering light and headlight rangecontrol unit152-SB2 - Fuse 2 on fuse holder B 5 A-J428-Adaptive cruise control unitZ47-Sensor heater for adaptive cruisecontrol system153-SB3 - Fuse 3 on fuse holder B--Vacant4-SB4 - Fuse 4 on fuse holder B10 A-J759-Lane departure warning control unitZ67-Windscreen heater for lanedeparture warning155-SB5 - Fuse 5 on fuse holder B--Vacant6- SB6 - Fuse 6 on fuse holder B 5 A-Z10-Heated bench seat cushion for rearleft seatZ11-Heated rear left seat backrestZ12-Heated bench seat cushion for rearright seatZ13-Heated backrest for rear right seat157-SB7 - Fuse 7 on fuse holder B 5 A-G226 -Oil level and oil temperaturesender15 8-SB8 - Fuse 8 on fuse holder B 5 A-T16-Diagnostic connector15 9-SB9 - Fuse 9 on fuse holder B 5 A-Y7 -Automatic anti-dazzle interior mirror15 10-SB10 - Fuse 10 on fuse holder B 5 A-J530-Garage door operation control unitE284-Garage door operating unit15 11-SB11 - Fuse 11 on fuse holder B 5 A-J234-Airbag control unit1512-SB12 - Fuse 12 on fuse holder B 5 A-G238-Air quality sensorE265-Rear Climatronic operating anddisplay unitJ255-Climatronic control unit15Position of fuses in fuse carrier, right dash panelFuse colours40 A - orange 30 A - green 25 A - white 20 A - yellow 15 A - blue 10 A - red 7,5 A - brown 5 A - beige 3 A - purple1 - Fuse carrier ST1 (black)2 - Fuse carrier ST2 (brown)3 - Fuse carrier ST3 (red)4 - CAN separating connector T46b - A up to D - vacantPosition of fuses in fuse carrier, right dash panel (left-hand drive)No.Current Flow Diagram designation Fuse carrier ST1 (black)NominalvalueFunction/component Terminal1-SC1 - Fuse 1 on fuse holder C20 A-Z10-Heated bench seat cushion for rearleft seatZ11-Heated rear left seat backrestZ12-Heated bench seat cushion for rearright seatZ13-Heated backrest for rear right seat302-SC2-Fuse 2 on fuse holder C 10 A-J217-Automatic gearbox control unit(0AT)305 A-J217-Automatic gearbox control unit(09D)303-SC3 - Fuse 3 on fuse holder C30 A-Z45-Heated seat cushion for front leftseatZ46-Heated seat cushion for front rightseat304-SC4 - Fuse 4 on fuse holder C20 A-J104 -ABS control unit30 5-SC5 - Fuse 5 on fuse holder C15 A-J387-Front passenger door control unitJ389-Rear right door control unit306-SC6 - Fuse 6 on fuse holder C25 A-U19-12 V socket 3U20-12 V socket 4307-SC7 - Fuse 7 on fuse holder C10 A-E177-Front passenger seat lumbarsupport adjustment switch30 8-SC8 - Fuse 8 on fuse holder C20 A-U1-Cigarette lighter309-SC9 - Fuse 9 on fuse holder C25 A-U5 -12 V socketU18 -12 V socket 23010-SC10 - Fuse 10 on fuse holder C10 A-J255-Climatronic control unitJ126-Fresh air blower control unit3011- SC11 - Fuse 11 on fuse holder C 5 A-F-Brake light switchF47-Brake pedal switchJ104-ABS control unit30 12-SC12 - Fuse 12 on fuse holder C15 A-J520-Onboard supply control unit 230Position of fuses in fuse carrier, right dash panel (left-hand drive)No.Current Flow Diagram designation Fuse carrier ST2 (brown)NominalvalueFunction/component Terminal1-SC1 - Fuse 1 on fuse holder C10 A-J745-Cornering light and headlight rangecontrol unit152-SC2 - Fuse 2 on fuse holder C 5 A-J197-Adaptive suspension control unit15 3-SC3 - Fuse 3 on fuse holder C--Vacant4-SC4 - Fuse 4 on fuse holder C 5 A-J769-Lane change assist control unitJ770-Lane change assist control unit 2155-SC5 - Fuse 5 on fuse holder C 5 A-J508-Brake light suppression relayF36-Clutch pedal switch156-SC6-Fuse 6 on fuse holder C5 A-J217-Automatic gearbox control unit(0AT)1520 A-J217-Automatic gearbox control unit(09D)157-SC7 - Fuse 7 on fuse holder C 5 A-J104 -ABS control unit15 8-SC8 - Fuse 8 on fuse holder C 5 A-F125-Multifunction switchF189-Tiptronic switchJ587-Selector lever sensors control unit159-SC9 - Fuse 9 on fuse holder C 5 A-J446-Parking aid control unit15 10-SC10 - Fuse 10 on fuse holder C 5 A-J234-Airbag control unit15 11-SC11 - Fuse 11 on fuse holder C 5 A-E128-Heated rear left seat switch withregulatorE129-Heated rear right seat switch withregulator1512-SC12 - Fuse 12 on fuse holder C 5 A-G238-Air quality sensorE265-Rear Climatronic operating anddisplay unitJ255-Climatronic control unit15Position of fuses in fuse carrier, right dash panel (left-hand drive)No.Current Flow Diagram designation Fuse carrier ST3 (red)NominalvalueFunction/component Terminal1-SC1 - Fuse 1 on fuse holder C15 A-V12 -Rear window wiper motor75 2-SC2 - Fuse 2 on fuse holder C 5 A-Z20 -Left washer jet heater elementZ21 -Right washer jet heater element75 3-SC3 - Fuse 3 on fuse holder C--Vacant4-SC4 - Fuse 4 on fuse holder C--Vacant5-SC5 - Fuse 5 on fuse holder C 5 A-R36-Telephone transmitter and receiverunit306-SC6-Fuse 6 on fuse holder C 15 A-J523-Front information display andoperating unit control unitR24-Aerial amplifier305 A-J523-Front information display andoperating unit control unit307-SC7 - Fuse 7 on fuse holder C20 A-J245-Sliding sunroof adjustment controlunit30 8-SC8 - Fuse 8 on fuse holder C20 A-J392-Rear sliding sunroof control unit30 9-SC9 - Fuse 9 on fuse holder C20 A-J394-Sunroof roller blind control unit30 10-SC10 - Fuse 10 on fuse holder C 5 A-R118-Media player in position 1R119-Media player in position 2R41-CD changerR153-Mini Disc playerR129-Video recorder and DVD player3011-SC11 - Fuse 11 on fuse holder C35 A-J387-Front passenger door control unitV148-Front passenger side windowregulator motorJ389-Rear right door control unitV27-Rear right window regulator motor3012-SC12 - Fuse 12 on fuse holder C10 A-E265-Rear Climatronic operating anddisplay unitJ391-Rear fresh air blower control unit30Position of fuses in fuse carrier, right dash panel (right-hand drive)No.Current Flow Diagram designation Fuse carrier ST1 (black)NominalvalueFunction/component Terminal1-SC1 - Fuse 1 on fuse holder C20 A-Z10-Heated bench seat cushion for rearleft seatZ11-Heated rear left seat backrestZ12-Heated bench seat cushion for rearright seatZ13-Heated backrest for rear right seat302-SC2-Fuse 2 on fuse holder C 10 A-J217-Automatic gearbox control unit(0AT)305 A-J217-Automatic gearbox control unit(09D)303-SC3 - Fuse 3 on fuse holder C30 A-Z45-Heated seat cushion for front leftseatZ46-Heated seat cushion for front rightseat304-SC4 - Fuse 4 on fuse holder C20 A-J104 -ABS control unit30 5-SC5 - Fuse 5 on fuse holder C15 A-J386-Driver door control unitJ388-Rear left door control unit306-SC6 - Fuse 6 on fuse holder C25 A-U19-12 V socket 3U20-12 V socket 4307-SC7 - Fuse 7 on fuse holder C10 A-E176-Driver seat lumbar supportadjustment switch30 8-SC8 - Fuse 8 on fuse holder C25 A-J519-Onboard power supply control unit30 9-SC9 - Fuse 9 on fuse holder C25 A-J519-Onboard power supply control unit30 10-SC10 - Fuse 10 on fuse holder C10 A-J285 - Control unit in dash panel insert30 11-SC11 - Fuse 11 on fuse holder C 5 A-F-Brake light switchF47-Brake pedal switchJ104-ABS control unit30Position of fuses in fuse carrier, right dash panel (right-hand drive)No.Current Flow Diagram designation Fuse carrier ST2 (brown)NominalvalueFunction/component Terminal1-SC1 - Fuse 1 on fuse holder C10 A-J745-Cornering light and headlight rangecontrol unit152-SC2 - Fuse 2 on fuse holder C 5 A-J197-Adaptive suspension control unit15 3-SC3 - Fuse 3 on fuse holder C--Vacant4-SC4 - Fuse 4 on fuse holder C 5 A-J769-Lane change assist control unitJ770-Lane change assist control unit 2155-SC5 - Fuse 5 on fuse holder C 5 A-J508-Brake light suppression relayF36-Clutch pedal switch156-SC6-Fuse 6 on fuse holder C5 A-J217-Automatic gearbox control unit(0AT)1520 A-J217-Automatic gearbox control unit(09D)157-SC7 - Fuse 7 on fuse holder C 5 A-J104 -ABS control unit15 8-SC8 - Fuse 8 on fuse holder C 5 A-F125-Multifunction switchF189-Tiptronic switchJ587-Selector lever sensors control unit159-SC9 - Fuse 9 on fuse holder C 5 A-J446-Parking aid control unit15 10-SC10 - Fuse 10 on fuse holder C 5 A-J533-Data bus diagnostic interface15 11-SC11 - Fuse 11 on fuse holder C 5 A-J527-Steering column electronics controlunitJ518-Entry and start authorisation controlunitE1-Light switchJ393-Convenience system central controlunitJ345-Trailer detector control unit15 12-SC12 - Fuse 12 on fuse holder C 5 A-E102-Headlight range control regulator 15Position of fuses in fuse carrier, right dash panel (right-hand drive)No.Current Flow Diagram designation Fuse carrier ST3 (red)NominalvalueFunction/component Terminal1-SC1 - Fuse 1 on fuse holder C15 A-V12 -Rear window wiper motor75 2-SC2 - Fuse 2 on fuse holder C 5 A-Z20 -Left washer jet heater elementZ21 -Right washer jet heater element75 3-SC3 - Fuse 3 on fuse holder C30 A-J519-Onboard power supply control unit30 4-SC4 - Fuse 4 on fuse holder C--Vacant5-SC5 - Fuse 5 on fuse holder C 5 A-R36-Telephone transmitter and receiverunit306-SC6-Fuse 6 on fuse holder C 15 A-J523-Front information display andoperating unit control unitR24-Aerial amplifier305 A-J523-Front information display andoperating unit control unit307-SC7 - Fuse 7 on fuse holder C20 A-J245-Sliding sunroof adjustment controlunit30 8-SC8 - Fuse 8 on fuse holder C20 A-J392-Rear sliding sunroof control unit30 9-SC9 - Fuse 9 on fuse holder C20 A-J394-Sunroof roller blind control unit30 10-SC10 - Fuse 10 on fuse holder C30 A-J518-Entry and start authorisation controlunitE415-Entry and start authorisation switch3011-SC11 - Fuse 11 on fuse holder C35 A-J386-Driver door control unitV147-Driver side window regulator motorJ388-Rear left door control unitV26-Rear left window regulator motor3012-SC12 - Fuse 12 on fuse holder C10 A-J527-Steering column electronics controlunit30relay and fuse carrier centre dash panelFuse colours30 A - green 25 A - white 20 A - yellow 15 A - blue 10 A - red 7,5 A - brown 5 A - beige1 - Adaptive suspension compressor relay - J4032.1 - Terminal 75x voltage supply relay - J6942.2 - Dual tone horn relay - J43 - Headlight washer system relay - J394 - Brake light suppression relay - J5085 - Vacant6 - Heated rear window relay - J97.1 - Continued coolant circulation relay - J151 (V6 TDI; V8 MPI/FSI)8 - VacantA - VacantB - VacantC - VacantD - Driver seat adjustment thermal fuse 1 - S44, 30 AE - VacantF - VacantG - Vacant1b - Fresh air blower fuse 1 - S97, 40A2b - ABS control unit fuse 1 - S123, 40A3b - Fresh air blower fuse 2 - S98, 40A4b - Heated rear window single fuse - S41, 40A5b - Vacant Array 6b - Vacant A1 - Vacant B1 - Vacant C1 - Vacant D1 - Vacant 1a - Vacant 2a - Vacant3a - VacantRelay and fuse carrier right in luggage compartmentFuse colours30 A - green 25 A - white 20 A - yellow 15 A - blue 10 A - red 7,5 A - brown 5 A - beige 1 - Vacant 2 - Vacant 3 - Vacant4 - Fuse carrier ST1 (black)5 - Fuse carrier ST2 (brown)6 - Fuse carrier ST2 (red)Position of fuses in fuse carrier, right luggage compartmentNo.Current Flow Diagram designation Fuse carrier ST1 (black)NominalvalueFunction/component Terminal1-SF1 - Fuse 1 on fuse holder F--Vacant2-SF2 - Fuse 2 on fuse holder F--Vacant3-SF3 - Fuse 3 on fuse holder F15 A-J197-Adaptive suspension control unit30 4-SF4 - Fuse 4 on fuse holder F--Vacant5-SF5-Fuse 5 on fuse holder F 5 A-J446-Parking aid control unit30 6-SF6-Fuse 6 on fuse holder F15 A-J773-Convenience system central controlunit 2307-SF7-Fuse 7 on fuse holder15 A-J773-Convenience system central controlunit 2308-SF8-Fuse 8 on fuse holder F 5 A-R64-Remote control receiver for auxiliaryheating30 9-SF9-Fuse 9 on fuse holder F20 A-U26-12 V socket 53010-SF10-Fuse 10 on fuse holder F20 A-J393-Convenience system central controlunit3011-SF11-Fuse 11 on fuse holder F15 A-J723-Aerial reader unit for keyless entrysystem3012-SF12-Fuse 12 on fuse holder F30 A-J393-Convenience system central controlunit30Position of fuses in fuse carrier, right luggage compartmentNo.Current Flow Diagram designation Fuse carrier ST2 (brown)NominalvalueFunction/component Terminal1-SF1 - Fuse 1 on fuse holder F--Vacant2-SF2 - Fuse 2 on fuse holder F--Vacant3-SF3 - Fuse 3 on fuse holder F--Vacant4-SF4 - Fuse 4 on fuse holder F--Vacant5-SF5-Fuse 5 on fuse holder F 5 A-R-RadioR24-Aerial amplifier30 6-SF6-Fuse 6 on fuse holder F 5 A-R78-TV tuner307-SF7-Fuse 7 on fuse holder 5 A-J401-Navigation system with CD drivecontrol unit30 8-SF8-Fuse 8 on fuse holder F30 A-J525 - Digital sound package control unit30 9-SF9-Fuse 9 on fuse holder F 5 A-R147-Digital radio30 10-SF10-Fuse 10 on fuse holder F--Vacant11-SF11-Fuse 11 on fuse holder F 5 A-J772-Reversing camera system controlunitR189-Reversing camera30 12-SF12-Fuse 12 on fuse holder F--VacantPosition of fuses in fuse carrier, right luggage compartmentNo.Current Flow Diagram designation Fuse carrier ST3 (red)NominalvalueFunction/component Terminal1-SF1 - Fuse 1 on fuse holder F--Vacant2-SF2 - Fuse 2 on fuse holder F--Vacant3-SF3 - Fuse 3 on fuse holder F--Vacant4-SF4 - Fuse 4 on fuse holder F--Vacant5-SF5-Fuse 5 on fuse holder F--Vacant6-SF6-Fuse 6 on fuse holder F20 A-J393-Convenience system central controlunit307-SF7-Fuse 7 on fuse holder30 A-J605-Rear lid control unitV375-Motor in rear lid control unit308-SF8-Fuse 8 on fuse holder F30 A-J756-Rear lid control unit 2V376-Motor in rear lid control unit 230 9-SF9-Fuse 9 on fuse holder F15 A-J345-Trailer detector control unit30 10-SF10-Fuse 10 on fuse holder F15 A-J345-Trailer detector control unit30 11-SF11-Fuse 11 on fuse holder F15 A-J345-Trailer detector control unit30 12-SF12-Fuse 12 on fuse holder F30 A-J345-Trailer detector control unitV317-Hinged tow attachment ball headmotor30Relay and fuse carrier under driver seatFuse colours30 A - green 25 A - white 20 A - yellow 15 A - blue 10 A - red 7,5 A - brown 5 A - beige1 - Terminal 15 voltage supply relay - J3292 - Battery isolation igniter - N253A - Levelling system fuse - S110 40A SD1 - Strip fuse 150A SD2 - Strip fuse 125A SD3 - Strip fuse 50A SD4 - Strip fuse 60A SD5 - Strip fuse 125AFuse assignment and relay locations in E-box, left in plenum chamber -petrol eginesFuse colours60 A - blue 50 A - red 40 A - orange 30 A - green 25 A - white 20 A - yellow 15 A - blue 10 A - red 7,5 A - brown 5 A - beige 3 A - purpleA1 - Starter motor relay - J53A2 - Starter motor relay 2 - J695A3 - Engine component current supply relay - J757A4 - Secondary air pump relay - J299A5 - Brake servo relay - J569A6 - Continued coolant circulation relay - J151 Array B1 - VacantB2 - VacantB3 - Fuel pump relay - J17B4 - VacantB5 - Fuel cooling pump relay - J445B6 - Circulation pump relay - J160C1 - Additional coolant pump relay - J496C2 - Motronic current supply relay - J271D1 - 6-pin connector T6k, brownD2 - 10-pin connector T10e, greenD3 - 10-pin connector T10d, blueD4 - 10-pin connector T10c, pinkD5 - 6-pin connector T6m, whiteD6 - 10-pin connector T10m, blackS1 - Radiator fan - V7, 60A Array S2 - Secondary air pump motor - V101, 50AS3 - VacantS4 - Radiator fan 2 - V177, 60AS5 - Secondary air pump motor 2 - V189, 50AS6 - VacantS7 - Ignition coils, 30AS8 - Radiator fan control unit - J293, radiator fan control unit 2 - J671, 5AS9 - Injectors, 15AS10 - High pressure sender - G65, coolant circulation pump - V50, exhaust camshaftcontrol valve 1 - N318, 10AS11 - Engine control unit - J623, 5A Array S12 - Heater element for crankcase breather - N79, 5AS13 - Active charcoal filter system solenoid valve 1 - N80, fuel metering valve -N290, air mass meter - G70, 15AS14 - Lambda probe - G39, lambda probe 2 - G108, 15AS15 - Lambda probe after catalytic converter - G130, lambda probe 2 after catalytic converter - G131, 15AS16 - Fuel pump control unit - J538, 30AS17 - Engine control unit - J623, 5AS18 - Vacuum pump for brakes - V192, 15AFuse assignment and relay locations in E-box, left in plenum chamber -diesel enginesFuse colours60 A - blue 50 A - red 40 A - orange 30 A - green 25 A - white 20 A - yellow 15 A - blue 10 A - red 7,5 A - brown 5 A - beige 3 A - purpleA1 - Automatic glow period control unit - J179A2 - Starter motor relay - J53A3 - Glow period control unit 2 - J703A4 - Starter motor relay 2 - J695A5 - Brake servo relay - J569A6 - Continued coolant circulation relay - J151 Array B1 - VacantB2 - VacantB3 - Fuel pump relay - J17B4 - VacantB5 - Fuel cooling pump relay - J445B6 - Circulation pump relay - J160C1 - Fuel pump relay for auxiliary heater - J749 C2 - Terminal 30 voltage supply relay - J317D1 - 6-pin connector T6k, brownD2 - 10-pin connector T10e, greenD3 - 10-pin connector T10d, blueD4 - 10-pin connector T10c, pinkD5 - 6-pin connector T6m, whiteD6 - 10-pin connector T10m, blackS1 - Radiator fan - V7, 60A Array S2 - Automatic glow period control unit - J179, 80AS3 - VacantS4 - Radiator fan 2 - V177, 60AS5 - Glow period control unit 2 - J703, 80AS6 - VacantS7 - Exhaust gas recirculation valve - N18, intake manifold flap motor - V157, 15A S8 - Radiator fan control unit - J293, radiator fan control unit 2 - J671, 5AS9 - Engine control unit - J623, 15AS10 - Fuel metering valve - N290, fuel pressure regulating valve - N276, 10AS11 - Lambda probe - G39, 15A Array S12 - VacantS13 - Fuel cooling pump - V166, 10AS14 - Air mass meter- G70, 5AS15 - Engine control unit - J623, 5AS16 - Fuel system pressurisation pump - G6, 20AS17 - Fuel pump - G23, 20AS18 - Heater element for crankcase breather - N79, 7.5A。
奥迪保险丝中文说明 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
保险丝盒盖内侧有一个保险丝位置表贴签以及两个备用保险丝,另外此处还有一个滑动天窗的应急操作摇柄,保险丝的颜色标记
小心
禁止修复保险丝也不得用大电流保险丝替换否则有失火危险
此外还可能导致电气系统的其它部位损坏
说明
如果新更换的保险丝不久后再次熔断则必须尽快让奥迪服务站检查电气
系统
保险丝布置位置
可自己更换的保险丝
颜色最大电流安培
浅棕色5
红色10
蓝色15
黄色20
自然色白色25
绿色30
编号电器安培
1 加热式车窗玻璃清洗喷嘴5
2 转向信号灯10
3 大灯清洗装置照明手套箱空调器自动变速箱组合仪表继电器5
4 牌照照明5
5
组合仪表座椅加热装置定速巡航装置检测插头灯泡故障指示灯尾气催化净化器柴油指示灯档位显示开关
照明后视镜开关和电机安全气囊指示灯车外温度显示空调器驻车暖风后窗玻璃卷帘太阳能天窗驻车辅
助系统暖风操作导航系统电话/ 电子通信系统
10
6 中央门锁车窗升降器控制装置5
7 制动防抱死系统ABS 刹车灯开关离合器踏板开关10
8 电话/ 电子通信系统5
9 后视镜加热10
10 大灯照明距离自动调节5
11 自动防眩车内后视镜5
12 供电诊断10
13 刹车灯10
14 车内照明灯阅读灯防盗报警装置化妆镜座椅位置记忆设置10
15 组合仪表空调器座椅和后视镜位置记忆设置驻车暖风定时器导航系统冷却回路控制单元10
16 电控行车稳定系统ESP 5
17 导航系统水平高度调节系统10
18 右远光灯10
19 左远光灯10
20 右侧近光灯大灯照明距离调节15
21 左侧近光灯大灯照明距离调节15
22 右尾灯和停车灯5
23 左尾灯和停车灯5
24 车窗玻璃刮水装置清洗泵间歇继电器25
25 空调器驻车暖风太阳能天窗30
26 后窗玻璃加热循环空气运行模式30
27 方向盘加热15
28 燃油泵柴油辅助泵20
29 发动机功率电子控制30
30 滑动/ 外翻式天窗20
31 倒车灯定速巡航装置自动变速箱诊断插座自动防眩车内后视镜废气再循环间歇通断阀15
32 发动机功率电子控制20
33 点烟器15
34 发动机功率电子控制15
35 拖车插座30
36 前雾灯后雾灯15
37 收音机设备20
38 行李箱照明灯中央门锁车窗升降器控制装置20
39 闪烁报警装置15
40 喇叭25
41 未占用
42 电控行车稳定系统ESP 25
43 未占用
44 座椅加热驻车暖风30
表中列出的某些电器仅用于特定的车型或者是选装装备
请注意上述表格与印刷时的状态相同且已经过更改若有不同之处应始终以保险丝盒盖内侧贴签上的数据为准
电动车窗升降器和电动座椅是由自动保险装置保险的过载故障例如车窗玻璃被冻住消除几秒钟后该保险装置自动重新接通。
