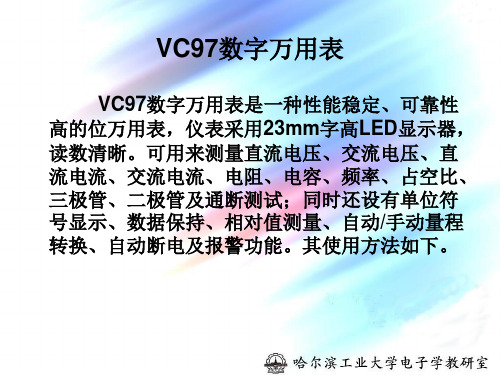

VC97数字万用表VC97数字万用表是一种性能稳定、可靠性高的位万用表，仪表采用23mm字高LED显示器，读数清晰。

可用来测量直流电压、交流电压、直流电流、交流电流、电阻、电容、频率、占空比、三极管、二极管及通断测试；同时还设有单位符号显示、数据保持、相对值测量、自动/手动量程转换、自动断电及报警功能。

其使用方法如下。

一．万用表的面板如图2.5.1所示，分以下九项功能加以说明。

1. 液晶显示器显示仪表测量的数值及单位2. 功能键HOLD键：按此功能键，仪表当前所测数值保持在液晶显示器上，显示器出现“HOLD”符号，再按一次，退出保持状态。

REL键：按下此功能键，读数清零，进入相对值测量，显示器出现“REL”符号，再按一次，退出相对值测量。

Hz/DUTY键：测量交直流电压（电流）时，按此功能键，可切换频率/占空比/电压（电流），测量频率时切换频率/占空比（1%~99%）。

~/ 键：选择AC和DC工作方式。

RANGE键：选择自动量程或手动量程工作方式。

仪表起始为自动量程状态，显示“AUTO”符号，按此功能键转为手动量程，按一次增加一挡，由低到高依次循环。

持续按下此键长于2s，回到自动量程状态。

3. 旋钮开关用于改变测量功能及量程4. hFE测试插座用于测量晶体三极管放大倍数的数值大小。

5. 电容插座6. 电压、电阻频率插座7. 公共地8. 小于400mA电流测试插座9. 10A电流测试插座二．直流电压测量(1) 将黑表笔插入“COM”插孔，红表笔插入“V Hz”插孔。

(2) 将功能开关转至“V”挡。

(3) 仪表起始为自动量程状态，显示“AUTO”符号，按“RANGE”键转为手动量程方式，可选400mV、4V、40V、400V、1000V量程。

(4) 将测试表笔接触测试点，红表笔所接的该点电压与极性将同时显示在屏幕上。

注意：手动量程方式如LCD显示：“OL”，表明已超过量程范围，须将量程开关转至高一挡。

第1篇一、前言高精度万用表是一种集电流、电压、电阻、电容、频率等多种测量功能于一体的电子测量仪器。

它具有测量精度高、功能全面、操作简便等特点，广泛应用于电子、电气、通信、科研等领域。

本说明旨在为您提供高精度万用表的使用指南，帮助您正确、高效地进行各项测量。

二、产品概述1. 产品名称：高精度万用表2. 产品型号：[具体型号]3. 测量范围：电压（DC/AC）、电流（DC/AC）、电阻、电容、频率等4. 测量精度：根据具体型号而定，一般精度为0.05%或更高5. 功能特点：- 数字显示，读数直观- 自动量程，测量方便- 大容量可充电电池，续航时间长- 具有交直流电压、电流测量功能- 具有电阻、电容、频率测量功能- 具有二极管测试、通断测试等功能三、使用前的准备1. 熟悉仪器：在开始使用前，请仔细阅读本说明书，了解仪器的性能、功能和使用方法。

2. 检查仪器：检查仪器外观是否完好，电池电量是否充足，确保仪器处于正常工作状态。

3. 准备测量对象：根据测量需求，准备好待测对象，确保其安全可靠。

四、基本操作步骤1. 开启仪器：将万用表置于合适的位置，打开电源开关。

2. 选择测量模式：- 按下“功能选择”按键，选择所需的测量模式（如电压、电流、电阻等）。

- 按下“量程选择”按键，选择合适的量程。

3. 连接测试线：- 将红色测试线插入“VΩmA”插孔，用于测量电压、电阻、电流等。

- 将黑色测试线插入“COM”插孔，用于测量公共接地。

4. 进行测量：- 将测试线正确连接到待测对象上。

- 检查仪器显示，读取测量结果。

五、详细测量说明1. 电压测量：- 将万用表置于“V~”挡，选择合适的量程。

- 将红色测试线连接到待测电路的正极，黑色测试线连接到负极。

- 读取显示的电压值。

2. 电流测量：- 将万用表置于“A~”挡，选择合适的量程。

- 将万用表串联接入待测电路。

- 读取显示的电流值。

3. 电阻测量：- 将万用表置于“Ω”挡，选择合适的量程。
