电子测量与仪器课后习题答案 (清华大学出版社版)

电子测量与仪器习题参考答案第一章一、填空题1.测量是人们认识客观事物并获得其量值的实验过程。

测量的基本方法是实验方法，测量结果由数值和单位两部组成。

测量结果与真值之间的差异称为测量误差。

2.电子测量是泛指一切以电子技术为基本手段的测量。

即以电子技术理论为依据、电子测量仪器和设备为手段，对各种电量、电信号以及电子元器件的特性和参数进行的测量。

3.在电子测量的各项内容中，具有重要意义的是频率、电压、时间和阻抗的测量。

4.电子测量按测量方法可分为直接测量、间接测量和组合测量；按被测量性质分为时域测量、频域测量、数据域测量和随机测量。

5.计量的三个主要特征是统一性、准确性和法制性。

6.计量基准通常分为国家计量基准、国家副计量基准和工作计量基准三类，也分别称作一级、二级、三级基准。

7.比对的目的是考核量值统一性。

8.根据测量误差的性质和特点，可将误差分为随机误差、系统误差和粗大误差。

9.随机误差的特点主要有三个：有界性、对称性和抵偿性。

10.在相同的条件下多次测量同一量值时，测量误差的绝对值和符号保持不变，或测量条件改变时按一定规律变化的误差称为系统误差。

11.测量结果通常用准确度、精密度和精确度三个参数来评定。

12.某测试人员在进行石英晶体振荡器输出频率试验中，测得其平均值为10000Ｈz，则此次测量的绝对误差△Ｘ＝2Ｈz，相对误差Ａ＝2/10000。

13.在线性仪表进行测量时，为尽可能减小示值误差，一般应使示值指示在仪表满刻度值的2/3以上区域但对于指针式欧姆表，量和的选择应以电表指针偏转到最大偏转角度的1/3~2/3区域为宜。

14.为提高曲线修匀时作图的准确度，通常采用的方法是分组平均。

15.电子测量食品的功能包括变换功能、信号处理与传输功能、测量结果与显示功能三种基本功能。

16.电子测量食品的接地有两类，安全接地的目的是保障操作者人身安全，技术接地的目的是保证电子测量仪器正常工作。

二、选择题1.在电子测量中，测量精度最高的测量是（Ａ）。

《电子测量与仪器》习题参考答案习题1一、填空题1．比较法；数值；单位；误差。

2．电子技术；电子技术理论；电子测量仪器。

3．频率；电压；时间。

4．直接测量；间接测量；时域测量；频域测量；数据域测量。

5．统一性；准确性；法制性。

6．国家计量基准；国家副计量基准；工作计量基准。

7．考核量值的一致性。

8．随机误差；系统误差；粗大误差。

9．有界性；对称性。

10．绝对值；符号。

11．准确度；精密度。

12．2Hz ；0.02%。

13．2/3；1/3～2/3。

14．分组平均法。

15．物理量变换；信号处理与传输；测量结果的显示。

16．保障操作者人身安全；保证电子测量仪器正常工作。

二、选择题1．A 2．C 3．D 4．B 5．B 6．D 7．A 8．B 9．B 10．D 三、简答题1．答：测量是用被测未知量和同类已知的标准单位量比较，这时认为被测量的真实数值是存在的，测量误差是由测量仪器和测量方法等引起的。

计量是用法定标准的已知量与同类的未知量（如受检仪器）比较，这时标准量是准确的、法定的，而认为测量误差是由受检仪器引起的。

由于测量发展的客观需要才出现了计量，测量数据的准确可靠，需要计量予以保证，计量是测量的基础和依据，没有计量，也谈不上测量。

测量又是计量联系实际应用的重要途径，可以说没有测量，计量也将失去价值。

计量和测量相互配合，才能在国民经济中发挥重要作用。

2．答：量值的传递的准则是：高一级计量器具检定低一级计量器具的精确度，同级计量器具的精确度只能通过比对来鉴别。

3．答：测量误差是由于电子测量仪器及测量辅助设备、测量方法、外界环境、操作技术水平等多种因素共同作用的结果。

产生测量误差的主要原因有：仪器误差、影响误差、理论误差和方法误差、人身误差、测量对象变化误差。

按照误差的性质和特点，可将测量误差分为随机误差、系统误差、粗大误差三大类。

误差的常用表示方法有绝对误差和相对误差两种。

四、综合题1．解：绝对误差 ΔX 1＝X 1－A 1＝9－10＝－1V ΔX 2＝X 2－A 2＝101－100＝1V相对误差 11111%100100%A X A γ-=-∆=⨯= 22211%100100%A X A γ=∆=⨯=2．解：ΔI m1＝1m γ× X m1＝±0.5％×400＝±2mA ，示值范围为100±2mA ；ΔI m2＝2m γ× X m2 ＝±1.5％×100＝±1.5mA ，示值范围为100±1.5mA 。

参考答案第一章习题解答1.1 解：测量是人类认识和改造世界的一种重要手段。

测量是通过实验方法对客观事物取得定量数据的过程。

其实测量和我们每个人都有着密切的联系，人们或多或少都对它有一定的了解。

关于测量的科学定义，可以从狭义和广义两个方面进行阐述。

狭义而言，测量是为了确定被测对象的量值而进行的实验过程。

在测量过程中，人们借助专门的设备，把被测对象直接或间接地与同类已知单位进行比较，取得用数值和单位共同表示的测量结果。

广义而言，测量不仅对被测的物理量进行定量的测量，而且包括对更广泛的被测对象进行定性、定位的测量。

例如，故障诊断、无损探伤、遥感遥测、矿藏勘探、地震源测定、卫星定位等。

电子测量是泛指以电子技术为基本手段的一种测量技术。

它是测量学和电子学互相结合的产物；也是在科学研究、生产和控制中，人们为了对被测对象所包含的信息进行定性分析、定量掌握所采取的一系列电子技术措施；是分析事物，做出有关判断和决策的依据。

在电子测量过程中，以电子技术理论为依据，以电子测量仪器为手段，对各种电量、电信号、电路特性和元器件参数进行测量，还可以通过传感器对各种非电量进行测量。

严格地讲，电子测量是指利用电子技术对电子学中有关物理量所进行的测量。

1.2 解：电子测量的范围十分广泛，从狭义上来看，对电子学中电的量值的测量是最基本、最直接的电子测量，其内容有以下几个方面：(1)电能量的测量，如测量电流、电压、功率等。

(2)电子元件和电路参数的测量，如测量电阻、电容、电感、品质因数及电子器件的其他参数等。

(3)电信号的特性和质量的测量，如测量信号的波形、频谱、调制度、失真度、信噪比等。

(4)基本电子电路特性的测量，如测量滤波器的截止频率和衰减特性等。

(5)特性曲线的测量，如测量放大器幅频特性曲线与相频特性曲线等。

1.3 解：精密度(δ)说明仪表指示值的分散性，表示在同一测量条件下对同一被测量进行多次测量时，得到的测量结果的分散程度。

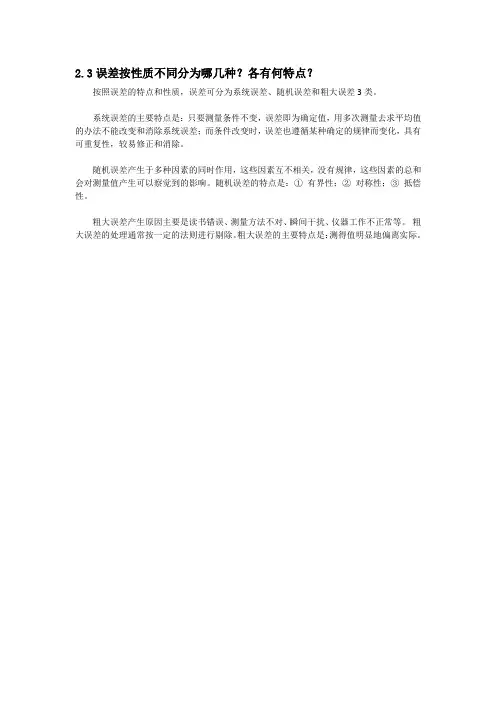

2.3误差按性质不同分为哪几种？各有何特点？
按照误差的特点和性质，误差可分为系统误差、随机误差和粗大误差3类。

系统误差的主要特点是：只要测量条件不变，误差即为确定值，用多次测量去求平均值的办法不能改变和消除系统误差；而条件改变时，误差也遵循某种确定的规律而变化，具有可重复性，较易修正和消除。

随机误差产生于多种因素的同时作用，这些因素互不相关，没有规律，这些因素的总和会对测量值产生可以察觉到的影响。

随机误差的特点是：①有界性；②对称性；③抵偿性。

粗大误差产生原因主要是读书错误、测量方法不对、瞬间干扰、仪器工作不正常等。

粗大误差的处理通常按一定的法则进行剔除。

粗大误差的主要特点是：测得值明显地偏离实际。

电子测量与仪器课后习题答案清华大学出版出版简述计量与测量之间的联系和区别。

1．答：测量是用被测未知量和同类已知的标准单位量比较，这时认为被测量的真实数值是存在的，测量误差是由测量仪器和测量方法等引起的。

计量是用法定标准的已知量与同类的未知量（如受检仪器）比较，这时标准量是准确的、法定的，而认为测量误差是由受检仪器引起的。

由于测量发展的客观需要才出现了计量，测量数据的准确可靠，需要计量予以保证，计量是测量的基础和依据，没有计量，也谈不上测量。

测量又是计量联系实际应用的重要途径，可以说没有测量，计量也将失去价值。

计量和测量相互配合，才能在国民经济中发挥重要作用。

量值传递的准则是什么？2．答：量值的传递的准则是：高一级计量器具检定低一级计量器具的精确度，同级计量器具的精确度只能通过比对来鉴别。

简述高频信号发生器的基本组成及各组成部分的功能。

1．答：高频信号发生器主要由主振级、调制级、内调制振荡器、输出级、监视器和电源等六部分组成。

各部分的功能是：（1）主振级。

其作用是产生高频等幅载波信号，也叫高频振荡器。

（2）调制级。

将主振级产生的高频等幅载波信号与调制信号发生器产生的音频调制信号（400Hz或1KHz）同时送到调制级后，从调制级输出的就是载有音频信号的已调波了。

（3）内调制振荡器。

其作用是产生内调制信号的，也叫内调制振荡器，一般的高频信号发生器产生的内调制信号有400Hz和1kHz两种。

（4）输出级。

其作用主要是对已调信号进行放大和滤波，然后在此基础上通过衰减器对输出电平进行较大范围的调节和输出阻抗的变换，以适应各种不同的需要。

（5）监视器。

监视器主要用来测量输出信号的载波的电平和调幅系数，显示输出信号的频率、幅度、波形等，对输出信号进行监视。

（6）电源。

电源供给各部分所需的直流电压。

频率合成的实现方法有那几种？各有何优缺点？3．答：频率合成的方法一般有两种：直接合成法与间接合成法。

直接合成法的优点是频率的稳定度高，频率转换速度快，频谱纯度高，频率间隔小，可以做到0.1Hz以下。

答案1.3.3任务知识点习题4、（1)×（2)×11、400Hz14、图(b)，触发极性：正；触发电平：零图(c) ，触发极性：负；触发电平：零图(d) ，触发极性：负；触发电平：正图(e) ，触发极性：正；触发电平：正15、（1）b c ；（2）a；（3）b；（4）a；（5）a c d b ；（6）a b b16、（1）连续扫描、触发扫描、自动扫描；（2）校准；（3）电子枪、偏转系统、荧光屏；（4）Y A、Y B、Y A±Y B、交替、断续、交替、断续17 、（1）√（2）√（3）√（4）×（5）√（6）√（7）×1.3.5任务知识点习题7、不能2.2.2任务知识点习题1、图（a），周期：34μs、峰-峰值：5V图（b），周期：38μs、峰-峰值：3.4V图（c ），周期：44μs 、峰-峰值：44V 图（d ），周期：24μs 、峰-峰值：46V 3、 2kHz ，2V ，1.4V 4、 5MHz 5、 20MHz 6、 0.4Hz 7、 47.7 ns 8、 ϕ∆=120。

9、 X-Y 方式 、6 kHz 、4.5 kHz2.3.2任务知识点习题1、a 3、小3.2.3任务知识点习题2、（1）4位表，无超量程能力（2）214位表，如按2V 、20V 、200V 等分挡，没有超量程能力；若按1V 、10V 、100V等分挡，则具有100%的超量程能力。

（3）433位表，如按5V 、50V 、500V 等分挡，则具有20%的超量程能力4、ΔU =±0.0008V ，±2个字5、（1）B （2）A （3）A 6、（1）√ （2）× （3）√ （4）× （5）√ （6）√ （7）× （8）× 7、（1）地、信号；信号、地 （2）并、串（3）机械调零，电气调零 （4）±2（5）随机误差、系统误差3.3.3任务知识点习题1、（1）D （2）B （3）B （4）C4.2.3任务知识点习题4、0.000165、4Ω、64Ω或64Ω、4Ω6、25pF；6.28×10-34.3.3任务知识点习题2、测量二极管时不用，因为不必使用阶梯信号；测量三极管时要阶梯调零，因为要使用阶梯信号。

高等职业教育电子信息类贯通制教材（电子技术专业）电子测量与仪器（第2版）习题答案宋悦孝主编张伟主审Publishing House of Electronics Industry北京 BEIJING习题11. 5V –5V 90V 10V2. –2V –5% –5.3%3. Δx 1=±0.15V Δx 2=±0.2V>Δx 1 选择10V 、1.5级的电压表4. 4.5mA –4.5mA 5％ γm ＝4.5％，所以定为5.0级5. Δx 1=±0.05V 记录值为7.53V 报告值为7.5V6. 54.79——54.8 86.3724——86.4 500.028——500 21000——2.10×1040.003125——3.12×10–3 3.175——3.18 43.52——43.5 58350——5.84×1047. 18.4V 18.44V8. 2.100kΩ 2100Ω 2.100×103Ω 0.2100×10kΩ习题32. 表征交流电压的平均值为3V （以往定义的平均值为0V ） 6V –2V 8V3.5V3.（1）均值表：U α=P F K K U ˆ11.1 正弦波时7.1V 三角波时5.6V 方波时11.1V （2）峰值表：U α=2ˆU均为7.1V（3）有效值表：U α= U =P K U ˆ 正弦波时7.1V 三角波时5.8V 方波时10V 4. （1）峰值表：P K U U α2= αU U 2ˆ= FP K K U U α2= 正弦波U =10V U ˆ=14.1V U =9V ；三角波U =8.2V Uˆ=14.1V U =7.1V ；方波U =U ˆ=U =14.1V （2）均值表：αU K U F 9.0= αU U 9.0= αU K K U P F 9.0ˆ= 正弦波U =10V U ˆ=14.1V U =9V ；三角波U =10.4V Uˆ=18V U =9V ；方波U =U ˆ=U =9V 5. 不可以。

练习题一、选择题：5、设计数器直接测周的分辨力为1ms，若采用多周期测量法，欲将测周分辨力提高到1,应选择的“周期倍乘”为（）。

DA.10；B.102 ；C.103 ；D.104。

6、用计数器测频的误差主要包括：（）BA. 量化误差、触发误差B. 量化误差、标准频率误差C. 触发误差、标准频率误差D. 量化误差、转换误差7、下列哪种方法不能减小量化误差：（）AA. 测频时使用较高的时基频率；B. 测周时使用较高的时基频率C. 采用多周期测量的方法；D. 采用平均法1、交流电压的波峰因素Kp 定义为_ C 。

A:峰值/平均值B:有效值/平均值C:峰值/有效值D:平均值/峰值2、波形因素为BA:平均值与有效值之比B:有效值与平均值之比C:峰值与平均值之比D:峰值与有效值之比5、交流电压V(t)的有效值的表达式为___ D 。

A: B: C: D:6、一台5 位DVM，其基本量程为10V，则其刻度系数（即每个字代表的电压值）为mv/字BA:0.01 B:0.1 C:1 D:107、一台5 位半DVM，其基本量程为2V，则其刻度系数（即每个字代表的电压值）为mV/字。

AA:0.01 B:0.1 C:1 D:1010、在双斜式积分DVM 中，积分过程可简述为。

BA: 对被测信号定斜率正向积分，对基准电压定时反向积分B: 对被测信号定时正向积分，对基准电压定斜率反向积分C: 对被测信号定时正向积分，对基准电压定时反向积分D: 对被测信号定斜率正向积分，对基准电压定斜率反向积分1: 通用示波器可观测（）。

CA:周期信号的频谱； B:瞬变信号的上升沿C:周期信号的频率； D:周期信号的功率3: 当示波器的扫描速度为20 s/cm 时，荧光屏上正好完整显示一个的正弦信号，如果显示信号的 4 个完整周期，扫描速度应为（）。

AA:80 s/cm ； B:5 s/cm ； C:40 s/cm ；D:小于 10 s/cm4: 给示波器Y 及X 轴偏转板分别加 uy=Umsinω t,ux=Umsin(ω t/2),则荧光屏上显示（）图形。

电子测量习题答案一）习题1答案1.解：Δx =x -A =100V -95V=5VC =-Δx =-5VA =x +C =100V -10V=90V Δx =-C =10V2.解：Δx =x -A =40mA-38mA=2mA%5%100mA 40mA 2A =⨯=∆=A x γ%3.5%1008mA3mA 2x≈⨯=∆=xx γ3.解：∵mm mx x ∆=γ∴Δx m1=γm1x m1=±1.5%×10V=±0.15V Δx m2=γm 2x m2=±1.0%×20V=±0.20V>Δx m1 ∴选用第一块表。

4.解：Δx =x -A =94.5mA-90mA=4.5mAC =-Δx =-4.5mA%5%100mA 90mA 5.4m =⨯=∆=A x γ∵%5.4%100mA100mA 5.4mm m=⨯=∆=x x γ∴被校表的准确度等级应定为5.0级。

5.解：ΔU m =±0.5%×10V=±0.5V本次测量报告值为8V ，测量记录值为7.5V 。

6.解：54.79—54.8，86.3724—86.4，500.028—500，21000=2.1000×104—2.10×104，0.003125—0.00312，3.175—3.18， 43.52—43.5， 58350=5.8350×104—5.84×1047.解：有效数字为18.4V ，有效数字+1位安全数字为18.44V 。

8.解：相同数据有2.100kΩ，2100Ω，2.100×103Ω，0.2100×10kΩ （二）习题2答案1.答：按照输出信号波形的不同，通用信号发生器分为正弦信号发生器、函数信号发生器、脉冲信号发生器和随机信号发生器四类。

正弦信号发生器为电路或系统检修提供低频、高频等幅正弦信号或振幅调制波等已调波；函数信号发生器为电路或系统检修提供正弦波、方波、三角波等波形；脉冲信号发生器为分析研究电路或系统的瞬态特性提供矩形脉冲波或双脉冲波等波形；随机信号发生器为电路提供模拟噪声信号，为分析研究电路或系统的抗噪声性能等提供模拟噪声。

误差与测量不确定度检定一只 级电流表3mA 量程的满度相对误差。

现有下列几只标准电流表，问选用哪只最适合，为什么（1） 级10mA 量程； （2） 级10mA 量程； （3） 级15mA 量程； （4） 级100mA 量程。

解： 级电流表3mA 量程的绝对误差为％×3mA ＝（1） 级10mA 量程的绝对误差为％×10mA ＝ （2） 级10mA 量程的绝对误差为％×10mA ＝ （3） 级15mA 量程的绝对误差为％×15mA ＝ （4） 级100mA 量程的绝对误差为％×100mA ＝ 由以上结果可知（1），（2），（3）都可以用来作为标准表，而（4）的绝对误差太大， \其中（1），（2）量程相同，而（3）的量程比（1），（2）大，在绝对误差满足要求的情况下，应尽量选择量程接近被检定表量程，但（2），（3）准确度级别高，较贵，所以最适合用作标准表的是 级10mA 量程的。

"求恒流源的输出电流的算术平均值I ，标准偏差估值)(I s 及平均值标准偏差估值)(I s 。

解：恒流源的输出电流的算术平均值082.100821.10)8276917884857982(81001.0000.1081≈=+++++++⨯+=∑=i I,标准偏差估值∑=-=812)(71)(i I Ii I s∑=-⨯-+-++-+++-+-=812322222222)10(])1.0()1.6(9.8)1.4(9.19.2)1.3()1.0[(71i ∑=-⨯+++++++=8123)10(]01.021.3721.7981.1661.341.861.901.0[71i mA 005.00047.01088.154716≈=⨯⨯=-平均值标准偏差估值m A 002.00017.080047.08)()(≈===I s I s设对某参数进行测量，测量数据为，，，，，，试求置信概率为95%的情况下，该参量的置信区间。

思考与练习11．1 什么是测量？什么是电子测量？答：测量是为确定被测对象的量值而进行的实验过程。

在这个过程中，人们借助专门的设备，把被测量与标准的同类单位量进行比较，从而确定被测量与单位量之间的数值关系，最后用数值和单位共同表示测量结果。

从广义上说，凡是利用电子技术进行的测量都可以说是电子测量；从狭义上说，电子测量是指在电子学中测量有关电的量值的测量。

1．2测量与计量两者是否是缺一不可？答：测量与计量是缺一不可的。

计量是测量的一种特殊形式，是测量工作发展的客观需要，而测量是计量联系生产实际的重要途径，没有测量就没有计量，没有计量就会使测量数据的准确性、可靠性得不到保证，测量就会失去价值。

因此，测量与计量是相辅相成的。

1．3 按具体测量对象来区分，电子测量包括哪些内容？答：电子测量内容包括：（1）电能量的测量如：电压，电流电功率等；（2）元件和电路参数的测量如：电阻，电容，电感，阻抗，品质因数，电子器件的参数等：（3）电信号的特性的测量如：信号的波形和失真度，频率，相位，调制度等；（4）电子电路性能的测量如：放大倍数，衰减量，灵敏度，噪声指数等：（5）特性曲线显示如：幅频特性，相频特性曲线等。

1．4 电子测量技术有哪些优点？答：（1）测量频率范围宽（2）测试动态范围广（3）测量的准确度高（4）测量速度快（5）易于实现遥测和长期不间断的测量（6）易于实现测量过程的自动化和测量仪器的智能化1．5 常用电子测量仪器有哪些？答：（1）时域测量的仪器：电子电压表、电子计数器、电子示波器、测量用信号源等。

（2）频域测量的仪器：频率特性测试仪、频谱分析仪、网络分析仪等。

（3）调制域测量仪器：调值调制度仪、调制域分析仪等。

（4）数据域测量仪器：逻辑笔、数字信号发生器、逻辑分析仪、数据通信分析仪等。

（5）随机测量仪器：噪声系数分析仪、电磁干扰测试仪等。

思考与练习22．1 测量时为何会产生误差？研究误差理论的目的是什么？答：测量是用实验手段确定被测对象量值的过程，实验中过程中采用的方法、标准量和比较设备不一样，都可能使实验的确定值与被测对象的真值有差异，即都会产生误差。

高等职业教育电子信息贯通制教材（电子技术专业）电子测量与仪器电子教学资料宋悦孝主编Publishing House of Electronics Industry北京 BEIJING前言为了配合《电子测量与仪器》课程的教学，体现教材的编写特色，更好地为读者服务，编写本教学资料。

教学资料内容包括三个部分：第一部分是教学指南，包括课程性质与任务、课程内容和要求、教学建议、教学时间分配。

第二部分是习题答案，给出了多数习题的详细解答过程。

第三部分是电子教案，采用PowerPoint课件形式。

教师可以根据不同的教学要求按需选取和重新组合。

限于编著者水平，教学资料中有错误或不妥之处，敬请读者给予批评指正。

编者2003年12月《电子测量与仪器》教学指南一、课程的性质与任务《电子测量与仪器》是电子与信息技术类专业及相近专业的一门必修技术课。

主要介绍电子测量基本概念、测量基本原理及常用电子测量仪器的基本组成与操作应用。

本课程的主要任务是使学生具备电子测量技术与测量仪器方面的基础知识和基本技能，为学生学习专业技术和职业技能奠定基础，使他们成为具有全面素质和实践能力的应用型技术人才。

主要教学目标是学习电子测量技术原理、测量仪器以及测试系统方面的专业知识和职业技能；学习分析问题、解决问题的基本方法；学习基本的科学思维方式和工作方法；培养职业道德、促进全面素质的提高。

为学生今后从事电子与信息技术类等方面的工作打下良好的基础。

（1）基本概念方面：基本概念主要包括测量数据处理、电子测量仪器使用与组成，以及测量原理等方面的概念。

掌握电子测量与仪器的基本概念是学习本门课程的基础，对于绝大多数基本概念，尤其对那些在工作实践中比较常用的概念应能够牢固掌握、灵活应用，并注意个别概念间的区别。

（2）测量技术方面：测量技术主要包括电压测量技术、波形显示与测量技术、频域测量技术、元器件测量技术、频率/时间测量技术、数据域测量技术等。

测量技术是进行测量工作的理论指导，也是测量仪器构成与应用的理论依据。

【高等职业教育电子信息贯通制教材（电子信息工程专业）电子测量和仪器电子教学资料宋悦孝主编Publishing House of Electronics Industry北京BEIJING前言*为了配合《电子测量和仪器》课程的教学，体现教材的编写特色，更好地为读者服务，编写本教学资料。

教学资料内容包括三个部分：第一部分是教学指南，包括课程性质和任务、课程内容和要求、教学建议、教学时间分配。

第二部分是习题答案，给出了多数习题的详细解答过程。

第三部分是电子教案，采用PowerPoint课件形式。

教师可以根据不同的教学要求按需选取和重新组合。

限于编著者水平，教学资料中有错误或不妥之处，敬请读者给予批评指正。

编者2003年12月,《电子测量和仪器》教学指南一、课程的性质和任务《电子测量和仪器》是电子和信息技术类专业及相近专业的一门必修技术课。

主要介绍电子测量基本概念、测量基本原理及常用电子测量仪器的基本组成和操作使用。

本课程的主要任务是使学生具备电子测量技术和测量仪器方面的基础知识和基本技能，为学生学习专业技术和职业技能奠定基础，使他们成为具有全面素质和实践能力的使用型技术人才。

主要教学目标是学习电子测量技术原理、测量仪器以及测试系统方面的专业知识和职业技能；学习分析问题、解决问题的基本方法；学习基本的科学思维方式和工作方法；培养职业道德、促进全面素质的提高。

为学生今后从事电子和信息技术类等方面的工作打下良好的基础。

（1）基本概念方面：基本概念主要包括测量数据处理、电子测量仪器使用和组成，以及测量原理等方面的概念。

掌握电子测量和仪器的基本概念是学习本门课程的基础，对于绝大多数基本概念，尤其对那些在工作实践中比较常用的概念应能够牢固掌握、灵活使用，并注意个别概念间的区别。

（2）测量技术方面：测量技术主要包括电压测量技术、波形显示和测量技术、频域测量技术、元器件测量技术、频率/时间测量技术、数据域测量技术等。

2.1 名词解释：真值、实际值、示值、误差、修正值。

答：真值是指表征某量在所处的条件下完善地确定的量值；实际值是指用高一级或高出数级的标准仪器或计量器具所测得的数值，也称为约定真值；示值是指仪器测得的指示值，即测量值；误差是指测量值（或称测得值、测值）与真值之差；修正值是指与绝对误差大小相等，符号相反的量值。

2.2 测量误差有哪些表示方法？测量误差有哪些来源？答：测量误差的表示方法有：绝对误差和相对误差两种；测量误差的来源主要有：（1）仪器误差（2）方法误差（3）理论误差（4）影响误差（5）人身误差。

2.3 误差按性质分为哪几种？各有何特点？答：误差按性质可分为系统误差、随机误差和粗大误差三类。

各自的特点为： 系统误差：在同一条件下，多次测量同一量值时，绝对值和符号保持不变，或在条件改变时，按一定规律变化；随机误差：在同一条件下，多次测量同一量值时，绝对值和符号以不可预定方式变化； 粗大误差：在一定条件下，测量值显著偏离其实际值。

2.4 何谓标准差、平均值标准差、标准差的估计值？答：标准差是指对剩余误差平方后求和平均，然后再开方即∑=-=ni i x x n 121)(σ； 平均值标准差是任意一组n 次测量样本标准差的n 分之一，即nx s x s )()(=； 标准差的估计值即∑=--=ni i x x n x s 12)(11)(。

2.8 归纳不确定度的分类和确定方法？答：不确定度分为A 类标准不确定度和计与分散性参数两部分，而测量不确定度是以被测量的估计值为中心。

测量不确 B 类标准不确定度。

由一系列观测数据的统计分析来评定的分量称为A 类标准不确定度；不是用一系列观测数据的统计分析法，而是基于经验或其他信息所认定的概率分布来评定的分量称为B 类标准不确定度。

确定方法：（1）A 类评定是用统计分析法评定，其标准不确定度u 的求法等同于由系列观测值获得的标准差，即A 类标准不确定度就等于标准差，即u A x σˆ=； （2）B 类评定不用统计分析法，而是基于其他方法估计概率分布或分布假设来评定标准差并得到标准不确定度。

一．填空(每空一分）1、量值2、信息3、电能的测量、电路参数的测量、电子设备性能的测量、电信号特征的测量、特征曲线的测量。

4、绝对误差、相对误差、满度相对误差、5、直流电流、直流电压、交流电流、电阻。

6、模拟（指针）、数字。

7、串联、高电位、低电位。

8、倍率档的倍率。

9、调零、调零。

10、VΩ、COM11、VΩ、COM12、R×1k13、4kΩ、1kΩ14、满量程的三分之二以上、中间二、判断1、√2、√3、×4、√5、√6、×7、√8、×9、√10、√三、填空1、A2、C、A3、D4、C5、C6、C7、B8、D四、问答1、3 6.02×102-4 6.020×102-5 6.0202×1033、最大绝对误差V K A 25100500.05100m m ±=⨯±=⨯±=∆ 50V 时相对误差%50%1005025%1000111±=⨯±=⨯=∆A γ 500V 时相对误差%5%10050025%1000221±=⨯±=⨯=∆A γ4、判别基集和管子的类型将红表笔接在某集，用红表笔去接触另外两个级都导通，再将红表笔接在该集，用黑表笔去接触另外两个级时都不导通，则该集就是基集，该管是NPN 型三极管。

将红表笔接在某集，用黑表笔去接触另外两个极都导通，再将黑表笔接在该集，用红表笔去接触另外两个极都不导通，则该极就是基集，该管就是PNP 型三极管。

判别发射集和集电极对于NPN 型三极管，将红表笔接假定的发射集，黑表笔接假定的集电极，用左手的大拇指和食指扭住假定的集电极和基集之间，可看到表针从左像右偏转，记下此时的偏转角度：调换假定的发射集和集电极再测一次，记下偏转角度，偏转角度达到那一次，红表笔接的是发射集，另外一个是集电极。

对于NPN 型三极管，将黑表笔接假定的发射集，红表笔接假定的集电极，对比两次偏转角度，偏转角度达到那一次，黑表笔接的是发射集，另外一个是集电极。
