《电子测量与仪器》习题参考答案习题1一、填空题1．比较法；数值；单位；误差。
2．电子技术；电子技术理论；电子测量仪器。
3．频率；电压；时间。
4．直接测量；间接测量；时域测量；频域测量；数据域测量。
5．统一性；准确性；法制性。
6．国家计量基准；国家副计量基准；工作计量基准。
7．考核量值的一致性。
8．随机误差；系统误差；粗大误差。
9．有界性；对称性。
10．绝对值；符号。
11．准确度；精密度。
12．2Hz ；0.02%。
13．2/3；1/3～2/3。
14．分组平均法。
15．物理量变换；信号处理与传输；测量结果的显示。
16．保障操作者人身安全；保证电子测量仪器正常工作。
二、选择题1．A 2．C 3．D 4．B 5．B 6．D 7．A 8．B 9．B 10．D 三、简答题1．答：测量是用被测未知量和同类已知的标准单位量比较，这时认为被测量的真实数值是存在的，测量误差是由测量仪器和测量方法等引起的。
计量是用法定标准的已知量与同类的未知量（如受检仪器）比较，这时标准量是准确的、法定的，而认为测量误差是由受检仪器引起的。
由于测量发展的客观需要才出现了计量，测量数据的准确可靠，需要计量予以保证，计量是测量的基础和依据，没有计量，也谈不上测量。
测量又是计量联系实际应用的重要途径，可以说没有测量，计量也将失去价值。
计量和测量相互配合，才能在国民经济中发挥重要作用。
2．答：量值的传递的准则是：高一级计量器具检定低一级计量器具的精确度，同级计量器具的精确度只能通过比对来鉴别。
3．答：测量误差是由于电子测量仪器及测量辅助设备、测量方法、外界环境、操作技术水平等多种因素共同作用的结果。
产生测量误差的主要原因有：仪器误差、影响误差、理论误差和方法误差、人身误差、测量对象变化误差。
按照误差的性质和特点，可将测量误差分为随机误差、系统误差、粗大误差三大类。
误差的常用表示方法有绝对误差和相对误差两种。
四、综合题1．解：绝对误差 ΔX 1＝X 1－A 1＝9－10＝－1V ΔX 2＝X 2－A 2＝101－100＝1V相对误差 11111%100100%A X A γ-=-∆=⨯= 22211%100100%A X A γ=∆=⨯=2．解：ΔI m1＝1m γ× X m1＝±0.5％×400＝±2mA ，示值范围为100±2mA ；ΔI m2＝2m γ× X m2 ＝±1.5％×100＝±1.5mA ，示值范围为100±1.5mA 。
《电子测量与仪器》习题参考答案习题1一、填空题1．比较法；数值；单位；误差。
2．电子技术；电子技术理论；电子测量仪器。
3．频率；电压；时间。
4．直接测量；间接测量；时域测量；频域测量；数据域测量。
5．统一性；准确性；法制性。
6．国家计量基准；国家副计量基准；工作计量基准。
7．考核量值的一致性。
8．随机误差；系统误差；粗大误差。
9．有界性；对称性。
10．绝对值；符号。
11．准确度；精密度。
12．2Hz ；0.02%。
13．2/3；1/3～2/3。
14．分组平均法。
15．物理量变换；信号处理与传输；测量结果的显示。
16．保障操作者人身安全；保证电子测量仪器正常工作。
二、选择题1．A 2．C 3．D 4．B 5．B 6．D 7．A 8．B 9．B 10．D三、简答题1．答：测量是用被测未知量和同类已知的标准单位量比较，这时认为被测量的真实数值是存在的，测量误差是由测量仪器和测量方法等引起的。
计量是用法定标准的已知量与同类的未知量（如受检仪器）比较，这时标准量是准确的、法定的，而认为测量误差是由受检仪器引起的。
由于测量发展的客观需要才出现了计量，测量数据的准确可靠，需要计量予以保证，计量是测量的基础和依据，没有计量，也谈不上测量。
测量又是计量联系实际应用的重要途径，可以说没有测量，计量也将失去价值。
计量和测量相互配合，才能在国民经济中发挥重要作用。
2．答：量值的传递的准则是：高一级计量器具检定低一级计量器具的精确度，同级计量器具的精确度只能通过比对来鉴别。
3．答：测量误差是由于电子测量仪器及测量辅助设备、测量方法、外界环境、操作技术水平等多种因素共同作用的结果。
产生测量误差的主要原因有：仪器误差、影响误差、理论误差和方法误差、人身误差、测量对象变化误差。
按照误差的性质和特点，可将测量误差分为随机误差、系统误差、粗大误差三大类。
误差的常用表示方法有绝对误差和相对误差两种。
四、综合题1．解：绝对误差 ΔX 1＝X 1－A 1＝9－10＝－1VΔX 2＝X 2－A 2＝101－100＝1V相对误差 11111%100100%A X A γ-=-∆=⨯=22211%100100%A X A γ=∆=⨯=2．解：ΔI m1＝1m γ× X m1＝±0.5％×400＝±2mA ，示值范围为100±2mA ；ΔI m2＝2m γ× X m2 ＝±1.5％×100＝±1.5mA ，示值范围为100±1.5mA 。
练习题一、选择题：5、设计数器直接测周的分辨力为1ms，若采用多周期测量法，欲将测周分辨力提高到1,应选择的“周期倍乘”为（）。
DA.10；B.102 ；C.103 ；D.104。
6、用计数器测频的误差主要包括：（）BA. 量化误差、触发误差B. 量化误差、标准频率误差C. 触发误差、标准频率误差D. 量化误差、转换误差7、下列哪种方法不能减小量化误差：（）AA. 测频时使用较高的时基频率；B. 测周时使用较高的时基频率C. 采用多周期测量的方法；D. 采用平均法1、交流电压的波峰因素Kp 定义为_ C 。
A:峰值/平均值B:有效值/平均值C:峰值/有效值D:平均值/峰值2、波形因素为BA:平均值与有效值之比B:有效值与平均值之比C:峰值与平均值之比D:峰值与有效值之比5、交流电压V(t)的有效值的表达式为___ D 。
A: B: C: D:6、一台5 位DVM，其基本量程为10V，则其刻度系数（即每个字代表的电压值）为mv/字BA:0.01 B:0.1 C:1 D:107、一台5 位半DVM，其基本量程为2V，则其刻度系数（即每个字代表的电压值）为mV/字。
AA:0.01 B:0.1 C:1 D:1010、在双斜式积分DVM 中，积分过程可简述为。
BA: 对被测信号定斜率正向积分，对基准电压定时反向积分B: 对被测信号定时正向积分，对基准电压定斜率反向积分C: 对被测信号定时正向积分，对基准电压定时反向积分D: 对被测信号定斜率正向积分，对基准电压定斜率反向积分1: 通用示波器可观测（）。
CA:周期信号的频谱； B:瞬变信号的上升沿C:周期信号的频率； D:周期信号的功率3: 当示波器的扫描速度为20 s/cm 时，荧光屏上正好完整显示一个的正弦信号，如果显示信号的 4 个完整周期，扫描速度应为（）。
AA:80 s/cm ； B:5 s/cm ； C:40 s/cm ；D:小于 10 s/cm4: 给示波器Y 及X 轴偏转板分别加 uy=Umsinω t,ux=Umsin(ω t/2),则荧光屏上显示（）图形。
操作叫做 解包 。
二、判断题：（每小题2分，共10分）1、粗大误差具有随机性，可采用多次测量，求平均值的方法来消除或减少。
（ × ）2、数字式万用表测量的过程是先将被测量转换成直流电压信号。
（ √ ）3、电子示波器是时域分析的最典型仪器。
（ √ ）4、 用计数器直接测周的误差主要有三项：即量化误差、触发误差及标准频率误差。
（ √ ）5、能够输出多种信号波形的信号发生器是脉冲信号发生器。
（ × ）三、选择题（每题2分，共10题，20分）1、（ C ）是指在测量过程中由于受到温度、湿度、电磁场、机械振动、声音和光照等环境因数影响所造成的测量误差。
A ．操作误差B ．人身误差C ．影响误差D ．理论误差 2、下列测量中属于电子测量的是（ C ）A ．用天平测量物体的质量B ．用水银温度计测量温度C. 用数字温度计测量温度 D ．用游标卡尺测量圆柱体的直径3、通常在相同条件下，多次测量同一量值时，误差的绝对值和符号均以不可预定的方式变化的误差，都属于（ A ）。
A ．随机误差B ．系统误差 C. 绝对误差 D ．粗大误差 4、模拟式多用电压、电流表又称为（C ）A ．数字式电压表B ．数字式万用表C ．模拟式万用表D ．电子电压表5、双积分式数字电压表，它的第二次积分过程是实现（ B ）变换。
A ．V-V B ．V-TC ．T-TD ．T-V6、用计数器测频的误差主要包括：（B）A．量化误差、触发误差 B．量化误差、标准频率误差C．触发误差、标准频率误差 D．量化误差、转换误差7、下列哪种方法不能减小量化误差：（A）A. 测频时使用较高的时基频率B. 测周时使用较高的时基频率C. 采用多周期测量的方法D. 采用平均法8、下列仪器中可以产生方波和三角波信号的仪器有（D）A．模拟电压表 B．RLC测试仪C．Q表 D．低频信号发生器9、宽带示波器垂直放大器中几乎总是包含有延迟线，它的作用是使示波器( D )。
![19秋福师《电子测量与仪器》在线作业二[3]答案](https://uimg.taocdn.com/6dc43a8f0975f46527d3e1b0.webp)
【奥鹏】19秋福师《电子测量与仪器》在线作业二
试卷总分:100 得分:100
一、单选题（共20题，40分）
1、用计数器测频的误差主要包括：（）。
A量化误差、触发误差
B量化误差、标准频率误差
C触发误差、标准频率误差
D量化误差、转换误差
[仔细分析上述题目，并作出选择]
正确答案是：B
2、仪器通常工作在（），可满足规定的性能。
A基准条件
B极限工作条件
C额定工作条件
D储存与运输条件
[仔细分析上述题目，并作出选择]
正确答案是：C
3、下列各项中不属于测量基本要素的是（）。
A被测对象
B测量仪器系统
C测量误差
D测量人员
[仔细分析上述题目，并作出选择]
正确答案是：C
4、在示波器上表示亮点在荧光屏上偏转1cm时，所加的电压数值的物理量是（）。
A偏转灵敏度
B偏转因数
C扫描速度
D频带宽度
[仔细分析上述题目，并作出选择]
正确答案是：B
5、测频量化误差曲线和测周量化误差曲线交点处的频率，称为（）。
A交点频率
B临界频率
C中心频率
D中界频率
[仔细分析上述题目，并作出选择]
正确答案是：D。
电子测量与仪器试题一、判断题（共10题，每小题2分，满分20分)1.随机误差是等精度测量的结果，具有对称性，可表示多次测量的精密度。
（）2.12.33保留到小数点后一位是12.3,12.35保留到小数点后一位也是12.3。
（）3.分贝误差是用对数表示误差的一种形式，电压表刻度单位可表示为分贝。
（）4.取样示波器不但能观测重复信号，还可以对非重复的高频信号进行测量显示。
（）5.测量脉冲电压时，电压太高时不可以使用脉冲电压表。
（）6.高频电压表的探头内一般都有高频检波二极管。
（）7.阻抗测量最广泛的测量方法是电桥法，最简单的零电位指示器可以是一副耳机。
（）8.相位差转换为时间间隔进行测量时所采用的转换电路常称为鉴相器。
（）9.调谐式高频信号发生器的振荡器大都是采用RC振荡器。
（）10.目前测量的物理量中长度不如频率的准确度指标高。
（）二、选择题（共10题，每小题2分，满分20分）11.示波器中扫描发生器产生的是（）。
A、锯齿波信号B、正弦波信号C、矩形波信号D、触发脉冲12.不能减小系统误差的是 ( ) 。
A、统计平均B、零示法C、替代法D、补偿法。
13.牛顿属于国际单位制中的（）。
A、基本单位B、导出单位C、辅助单位D、其它单位14.交流电压表都按照正弦波电压( )进行定度的。
A、峰值B、峰—峰值C、有效值D、平均值15.电子计数器不能够直接用来测量的物理量是（）A、频率B、时间间隔C、脉冲宽度D、相位16.电子测量的误差理论中最为重要的一类误差分布是（）A、高斯分布B、均匀分布、泊松分布D、指数分布17.某1.0级电流表的满度值为100µA，则其测量值为100µA时的示值相对误差为（）。
A、±0.1%B、±0.1.25%C、±0.11%D、±1%18.信号发生器的核心器件是（）。
A、电源B、指示器C、变换器D、振荡器19.仪表当中超低频信号发生器主要应用在（）。

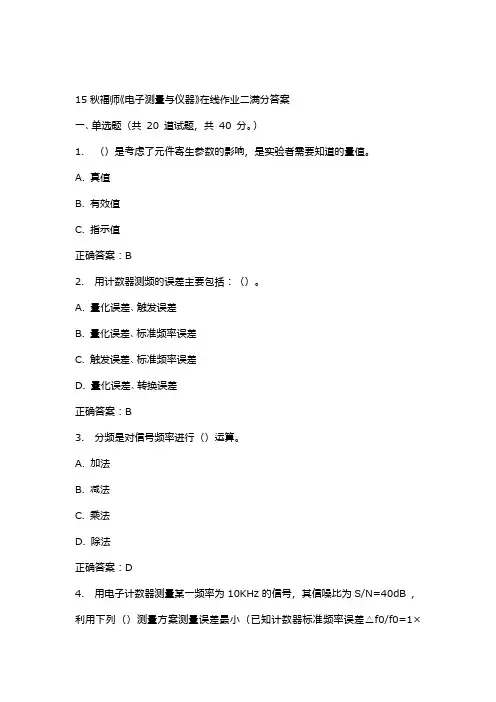

15秋福师《电子测量与仪器》在线作业二满分答案一、单选题（共20 道试题，共40 分。
）1. （）是考虑了元件寄生参数的影响，是实验者需要知道的量值。
A. 真值B. 有效值C. 指示值正确答案：B2. 用计数器测频的误差主要包括：（）。
A. 量化误差、触发误差B. 量化误差、标准频率误差C. 触发误差、标准频率误差D. 量化误差、转换误差正确答案：B3. 分频是对信号频率进行（）运算。
A. 加法B. 减法C. 乘法D. 除法正确答案：D4. 用电子计数器测量某一频率为10KHz的信号，其信噪比为S/N=40dB ，利用下列（）测量方案测量误差最小（已知计数器标准频率误差△f0/f0=1×108）。
A. 测频，闸门时间1sB. 测周，时标1μsC. 周期倍乘N=1000，时标1μsD. 周期倍乘N=10，时标0.1μs正确答案：C5. 仪器通常工作在（），可满足规定的性能。
A. 基准条件B. 极限工作条件C. 额定工作条件D. 储存与运输条件正确答案：C6. 设计数器直接测周的分辨力为1ms，若采用多周期测量法，欲将测周分辨力提高到0.1μs,应选择的“周期倍乘”为（）共同构成的平面域。
A. 10B. 10-4C. 10-1D. 104正确答案：D7. 采用微差法测量被测量x，与之大小相近的标准量S，其相对误差为rs ，用相对误差为rA的仪表测量差值δ=(x-S)，从而完成对x的测量，则x的测量误差rx为：（）。
A. rsB. rAC. rA+rsD. rs＜rx＜rA正确答案：D8. 在示波器垂直通道中设置电子开关的目的是（）。
A. 实现双踪显示B. 实现双时基扫描C. 实现触发扫描D. 实现同步正确答案：A9. 下列属于阻抗的数字测量法是（）。
A. 电桥法B. 谐振法C. 电压电流法D. 自动平衡电桥法正确答案：D10. 下列各项中不属于测量基本要素的是（）。
A. 被测对象B. 测量仪器系统C. 测量误差D. 测量人员正确答案：C11. 用于电子计数器中的高精度晶体振荡器，通常采取了（）措施。
考核课程 电子仪器与电子测量 （ 练习卷） 考核方式 闭卷 考核时间 120 分钟一．选择题（每空2分，共20分）1、．在测量结果的评价中，精确度高表示（ C ）A 、系统误差大而随机误差小B 、系统误差小而随机误差大C 、系统误差与随机误差都小D 、系统误差与随机误差都大。
2、国际单位制（SI ）有7个基本单位，它们分别对是：长度单位：米(m)、时间单位：秒(s)、质量单位：千克(kg)、电流单位：安培(A)、热力学温度单位：（ C ）、发光强度单位：（ A ）、物质的量单位：（ B ）。
A 、坎德拉(cd)B 、摩尔(mol)C 、开尔文(K) 3、下列各项中不属于测量基本要素的是 （ C ）A 、被测对象B 、测量仪器系统C 、测量误差D 、测量人员 4、若马利科夫判据成立，则说明测量结构中含有 （ D ） 。
A 、随机误差B 、粗大误差C 、恒值系差D 、 累进性变值系差 5、交流电压V(t)的有效值的表达式为（ A ）。
A 、B 、C 、D 、6、 低频信号发生器中的主振荡器大多采用 RC 式反馈网络，其谐振频率表达式为: （ C ）A 、RC f π20=B 、LC f π210= C 、RC f π210= D 、RCLf π20=7、数字电压表（DVM ）主要由输入电路、A ／D 变换器、逻辑控制电路、计数器（或寄存器）、显示器，以及电源电路等几部分组成，其中（ B ）是数字电压表（DVM ）的核心。
A 、显示器 B 、A ／D 变换器 C 、输入电路 D 、逻辑控制电路 8、在测量结果的评价中，准确度高表示（ B ）A 、随机误差小B 、系统误差小C 、随机误差大D 、系统误差大二．填空题（每空1分，共15分）1、正弦信号源的频率特性指标主要包括频率范围_、频率准确度 和频率稳定度。
2、测量误差通常采用相对 误差和绝对 误差两种表示方法。
3、低频信号发生器常以RC文氏电桥振荡器做主振器，以产生1Hz~1M Hz的正弦信号为主。
《电子测量与仪器》模拟考试二一、填空题（每空1分，共25分）1.电子测量的内容包括 ___________________ 、 __________________ 、___________________ 、___________________ 和_____________________ 五个方面。
2.___________________________________ 相对谋差定义为___ 与的比值，通常用百分数表示。
3.电子测量按测量的方法分类为 ________________ 、________________ 和_________________ 三种。
4.为保证在测量80V电压时，误差W±l%,应选用等于或优于 _______________ 级的100V量程的电压表。
5.用四位半的DVM测量15V的稳压电源电压为15. 125V,取四位有效数字吋，其值为 ________ 。
6.示波器为保证输入信号波形不失真，在Y轴输入衰减器中采用_____________ 电路。
7.电子示波器的心脏是阴极射线示波管，它主要由 ___________________ 、 _____________ 和______________ 三部分组成。
8._________________________________________________ 示波器的“聚焦”旋钮具有调节示波器中 ________________________________________ 极与_________ 极之间电压的作用。
9.没有信号输入时，仍有水平扫描线，这时示波器工作在______________ 状态，若工作在 _____ 状态，则无信号输入时就没有扫描线。
10.ill压表的基本组成形式为 ___________ 式。
11.___________________________________________________ 电子计数器的测周原理与测频相反，Will _______________________________________________ 信号控制主门开通，而用 __________ 脉冲进行计数。
《电子测量与仪器》模拟试卷一、填空题（每空 2 分，共40 分）1.已知某色环电阻的色环从左到右分别为黄、紫、橙、金，则该色环电阻的阻值为__47×103________欧姆，允许误差为___±5%_____________。
2.被测量的测量结果量值含义有两方面，即_数值_和用于比较的___单位____名称。
3.静电偏转型电子射线示波管从结构上看主要由三部分组成，即电子枪、__偏转系统_和_____荧光屏___。
其中电子枪又由_灯丝（F）____、__阴极（K）__、控制栅极（G）、第一阳极（A1）、第二阳极（A2）和___后加速极（A3）________等六部分组成。
4.通用示波器结构上包括_水平通道（或X轴系统）___、__垂直通道_________和_______Z通道____三个部分。
5.用模拟万用表电阻挡交换表笔测量二极管电阻两次，其中电阻小的一次黑表笔接的是二极管的_______正（或阳）_____极。
6.数字万用表表笔与模拟万用表表笔的带电极性不同。
对数字万用表红表笔接万用表内部电池的_____正_______极。
7.某DVM的最大读数容量为19999，则该表属于___________位表，在0.2V量程的分辨力为____________µV。
8.测量网络的幅频特性通常有两种方法，它们是______点频____测量法和______扫频______测量法。
9.对以下数据进行四舍五入处理，要求小数点后只保留2位。
32.4850=__32.48___；200.4850000010=____200.49______。
二、选择题（每题3分，共30分）1、用示波器李沙育图形法测频率，在X-Y显示方式时，如果X轴和Y轴分别加上正弦波信号，若显示的图形为一个向左倾斜的椭圆，则fy/fx (即Y轴信号频率与X轴信号频率之比)为：（）A、2﹕1B、1﹕1C、3﹕2D、2﹕32、将XD-22A型低频信号发生器的“输出衰减”旋钮置于60dB时，调节“输出细调”旋钮使指示电压表的读数为5V，则实际输出电压为（）A、5mVB、50mVC、5VD、500mV3、已知某电阻符号为“” ，则该电阻的功率为（）A、1WB、2WC、0.25WD、0.5W4、用全波均值电压表测量某三角波信号，读数为10V，则该三角波的峰值电压为（）A、10VB、9VC、18VD、14.13V5、用示波器测量直流电压。
电子测量与仪器试卷及答案一、填空题（每空1分，1*20=20分）1、用模拟万用表电阻挡交换表笔测量二极管电阻两次，其中电阻小的一次黑表笔接的是二极管的___正___极。
2、电子计数器测量周期时，除了___量化___ 误差和石英晶体振荡器产生的时标有误差外，还有___触发__误差。
3、准确测量5Ω左右的电阻应使用___直流双臂电桥___仪表，100KΩ以上则应使用___兆欧表___仪表测量。
4、电流互感器实际上就是一个___降流__变压器，因此其一次侧匝数远_少_于二次侧的匝数，一次侧的匝数一般有___一至几__匝。
5、要使示波器显示波形清晰，亮度适中，需调节__聚焦___和__辉度__旋钮。
6、示波管从结构上看主要由三部分组成，即_电子枪_、_偏转系统_和_荧光屏_。
7、选择仪表的内阻要注意：电流表的内阻应尽量的__小___些，而电压表的内阻则应尽量的__大__些。
8、低频信号发生器的核心是__振荡器___。
9、测量网络的幅频特性通常有两种方法，它们是__点频__测量法和___扫频___测量法。
10、对以下数据进行舍入处理，要求小数点后只保留2位。
32.4850=_ 32.48____； 200.3550000010=___200.36___。
二、判断题（每题2分，2*10=20分）1、在使用三芯插头、插座时，绝对不能用中线代替接地线。
（√）2、电压表前接电路适用于被测电阻很大的情况。
（√）3、示波器上的偏转因数旋钮用来调节荧光屏上波形的显示周期。
（×）4、调制方式中，调幅通常用FM表示。
（×）5、不论计数结果N为多少，量化误差最大值总是±1个字。
（√）6、示波器是频域分析仪器，而频谱仪则是时域分析仪器。
（√）7、数字式电压表的核心是计数电路。
（×）8、为了减小量化误差，测量时应尽量减少闸门的开放时间。
（×）9、测量两个频率均为10HZ的信号，用双踪示波器的交替显示方式。
《电子测量与仪器》试题（35份）一、填空题（24分）1.测量仪表的精度又可以用、和三个指标加以表征。
2.示值相对误差定义.... .... 的比值, 通常用百分数表示。
3, 测量仪表按照工作原理可分为______________式、电动式___________式、和电子式5.4位半D数字表两组电源读数分别为5.825V、15.736V, 保留三位有效数字分别应为、。
6某数字电压表的最大计数容量为19999, 通常称该表为位数字电压表；若其最小量程为0.2V, 则其分辨力为。
7为保证在测量80V电压时, 误差≤±1%, 应选用等于或优于________级的100V量程的电压表。
8.用四位半的DVM测量15V的稳压电源电压为15.125V, 取四位有效数字时, 其值为________。
9峰值电压表的基本组成形式为________式。
10测量结果的量值包括两部分, 即__________和___________。
11用磁电式电流表作为指示仪器时, 一般应使指针工作在不小于满度值_______以上的区域。
12测量电压时, 应将电压表________联接入被测电路；测量电流时, 应将电流表______联接入被测电路。
13测量仪器准确度等级一般分为7级, 其中准确度最高的为________级, 准确度最低的为________级。
14测量值299.50_mV保留三位有效数字为_______________mV15, 电压表按其使用的检波器不同可分为_______________、______________和______________电压表三种。
二、选择题（36分）1.根据测量误差的性质和特点, 可以将其分为( )三大类。
A.系统误差、随机误差、粗大误差B.固有误差、工作误差、影响误差C.绝对误差、相对误差、引用误差D.稳定误差、基本误差、附加误差2.通用计数器测量周期时由石英振荡器引起的主要是( )误差。
电子测量与仪器试题一、判断题（共10题，每小题2分，满分20分)1.随机误差是等精度测量的结果，具有对称性，可表示多次测量的精密度。
（）2.12.33保留到小数点后一位是12.3,12.35保留到小数点后一位也是12.3。
（）3.分贝误差是用对数表示误差的一种形式，电压表刻度单位可表示为分贝。
（）4.取样示波器不但能观测重复信号，还可以对非重复的高频信号进行测量显示。
（）5.测量脉冲电压时，电压太高时不可以使用脉冲电压表。
（）6.高频电压表的探头内一般都有高频检波二极管。
（）7.阻抗测量最广泛的测量方法是电桥法，最简单的零电位指示器可以是一副耳机。
（）8.相位差转换为时间间隔进行测量时所采用的转换电路常称为鉴相器。
（）9.调谐式高频信号发生器的振荡器大都是采用RC振荡器。
（）10.目前测量的物理量中长度不如频率的准确度指标高。
（）二、选择题（共10题，每小题2分，满分20分）11.示波器中扫描发生器产生的是（）。
A、锯齿波信号B、正弦波信号C、矩形波信号D、触发脉冲12.不能减小系统误差的是 ( ) 。
A、统计平均B、零示法C、替代法D、补偿法。
13.牛顿属于国际单位制中的（）。
A、基本单位B、导出单位C、辅助单位D、其它单位14.交流电压表都按照正弦波电压( )进行定度的。
A、峰值B、峰—峰值C、有效值D、平均值15.电子计数器不能够直接用来测量的物理量是（）A、频率B、时间间隔C、脉冲宽度D、相位16.电子测量的误差理论中最为重要的一类误差分布是（）A、高斯分布B、均匀分布、泊松分布D、指数分布17.某1.0级电流表的满度值为100µA，则其测量值为100µA时的示值相对误差为（）。
A、±0.1%B、±0.1.25%C、±0.11%D、±1%18.信号发生器的核心器件是（）。
A、电源B、指示器C、变换器D、振荡器19.仪表当中超低频信号发生器主要应用在（）。
《电子测量与仪器》模拟考试二
一、填空题(每空1分，共25分)
1.电子测量的内容包
括、、
、
和
五个方面。
2.相对误差定义
为与的比值，通常用百分数表示。
3.电子测量按测量的方法分类
为、和
三种。
4.为保证在测量80V电压时，误差≤±1%，应选用等于或优于________级的100V 量程的电压表。
5.用四位半的DVM测量15V的稳压电源电压为15.125V，取四位有效数字时，其值为________。
6.示波器为保证输入信号波形不失真，在Y轴输入衰减器中采用_______ 电路。
7.电子示波器的心脏是阴极射线示波管，它主要
由、和
三部分组成。
8.示波器的“聚焦”旋钮具有调节示波器中________极与________极之间电压的作用。
9.没有信号输入时，仍有水平扫描线，这时示波器工作在________状态，若工作在______状态，则无信号输入时就没有扫描线。
10.电压表的基本组成形式为________式。
11.电子计数器的测周原理与测频相反，即由信号控制主门开通，而用脉冲进行计数。
12.数字电压表的最大计数容量为19999，通常称该表为________位数字电压表；若其最小量程为0.2V，则其分辨力为________ 。
二、改错题(每小题3分，共15分。
要求在错误处的下方划线，并将正确答案
填在括号内)
1.双踪示波器中电子开关的转换频率远大于被测信号的频率时，双踪显示工作在“交替”方式( )
2.示波器扫描信号频率是被测信号频率的倍时，屏幕上显示的波形向左跑动。
( )
3.常用电工仪表分为±0.1、±0.2、±0.5、±1.0、±1.5、±2.5、±
4.0七级。
( )
4. 扫描发生器是示波器垂直通道中的重要组成部分。
( )
5. 延迟线是示波器水平通道中的一个重要组成部分。
( )
三、单项选择题(在每小题的四个备选答案中选出一个正确答案，并将其号码填在题干的括号内。
每小题2分，共10分)
1.交流电压表都按照正弦波电压( )进行定度的。
A.峰值
B. 峰—峰值
C.有效
值 D.平均值
2.在观测正极性微分窄脉冲时，示波器宜采用( )方式来进行观测。
A.外触发“+”HF耦合
B.内触发“+”HF 耦合
C.内触发“+”触发扫描
D.内触发“拉Y B”触发
3.在通用计数器测量低频信号的频率时，采用倒数计数器是为了
( )
A.测量低频周期
B.克服转换误差
C.测量低频失真
D.减小测频时的量化误差影响
4.调节示波器中Y输出差分放大器输入端的直流电位即可调节示波器
( )
A. 偏转灵敏度
B. Y轴位移
C. 倍率
D. X轴位移5．设示波器水平和垂直偏转灵敏度相同，在X、Y输入端加的电压分别为: V X=Asin(ωt+45°)，V Y=Asinωt，则荧光屏上显示的X-Y图形是( )
A.
圆 B.椭圆
C.斜
线 D.水平直线
四、计算题(共40分)
1. 用量程是10mA的电流表测量实际值为8mA的电流，若读数是8.15mA，试求测量的绝对误差、示值相对误差和引用相对误差。
2.已知示波器的时基因数为10ms/cm，偏转灵敏度为1V/cm，扫速扩展为10，探极的衰减系数为10﹕1，荧光屏的每格距离是1cm。
求：
（1）如果荧光屏水平方向一周期正弦波形的距离为12格，它的周期是多少？
（2）如果正弦波的峰峰间的距离为6格，其电压为何值？
3. 用一电子计数器测量ƒx=1MHz的信号频率，当选定的闸门时间分别为1s、0.1s、10ms时，计算由±1个字的量化误差引起的测频误差分别为多少？
4. 用峰值电压表分别测量方波和三角波电压，示值均为20V。
求被测电压的有效值是多少伏？
五、问答题(10分)
1. 用示波器观测正弦波时，荧光屏上得到如图所示波形，试分析示波器哪个部分工作不正常?(2分)
2.简述通用示波器Y通道的主要组成部分。
(2分)
3.晶体管特性图示仪主要由哪几个部分组成？各部分作用如何?(2分)
4.频率特性的测量有哪些方法？各有何特点？(2分)
5.对电压测量有哪些基本要求?(2分)
《电子测量与仪器》模拟考试二参考答案
一、填空题(每空1分，共25分)
1．电能量的测量、电子元器件参数的测量、电信号的特性和质量的测量、电路性能的测量、特性曲线的测量；
2．绝对误差真值；
3．直接测量、间接测量、组合测量；
4．±0.5；
5．15.13V;
6.RC分压电路;
7.电子枪、偏转系统、荧光屏；
8. 第一阳(或A1) 第二阳(或A2，或G2);
9. 连续扫描触发扫描;
10. 检波—放大;
11.被测输入信号晶体震荡器信号;
12. 4 (或四位半) 10μV;
二、改错题(每小题3分，共15分。
要求在错误处的下方划线，并将正确答案填在括号内)
1.交替改成断续
2.左改成右
3.±
4.0改成±
5.0
4.垂直改成水平
5.水平改成垂直
三、单项选择题(在每小题的四个备选答案中选出一个正确答案，并将其号码填在题干的括号内。
每小题2分，共10分)
1.C
2.C
3.D
4.B
5.C
四、计算题(共35分)
1.0.15mA 1.84% 1.5%
2. 12ms Vp-p = 60V
3. ±0.000001±0.00001±0.0001
4. 略
五、问答题(15分)
1. (1)为扫描锯齿波线性度不好；
(2)Y放大器引入失真，出现削顶，产生截止失真；
(3)有扫描回线，增辉电路工作不正常。
2. 示波器的垂直通道主要由探极、衰减器、前置放大器、延迟级、输出放大器等组成。
垂直通道的主要作用是：对被测量信号进行适当的放大后，加于示波管的垂直偏转板上以控制电子束的垂直偏转。
垂直通道的性能的好坏将直接影响到测量信号的观测结果的精确度，这些性能主要有：足够宽的频带宽度、较高灵敏度、小的上升时间、很小的非线性失真等。
3. 晶体管特性图示仪主要组成部及各部分作用:
（1）基极阶梯波信号发生器：提供必要的基极注入电流。
（2）集电极扫描电压发生器：提供从零开始可变的集电极电源电压。
（3）同步脉冲发生器：用来使基极阶梯信号和集电极扫描电压保持同步，使其正确稳定地显示图形（特性曲线）。
（4）测试转换开关：当测试不同接法和不同类型的晶体管特性曲线和参数时，用此开关进行转换。
（5）放大器和显示电路：用以显示被测晶体管的特性曲线，其作用原理和电路形式与普通示波器基本相同，所以也可用普通示波器代替。
（6）电源：为各部分电路提供电源电压。
4. (1)点频法。
点频法的优点是测量时不需要特殊仪器，测量准确度比较高，能反映出被测网络的静态特性，这种方法的缺点是操作繁琐、工作量大、容易漏测某些细节，不能反映出被测网络的动态特性。
（2）扫频法。
扫频测量法的测量过程简单，速度快，也不会产生测漏现象，还能边测量边调试，大大提高了调试工作效率。
扫频法反映的是被测网络的动态特性，测量结果与被测网络实际工作情况基本吻合，这一点对于某些网络的测量尤为重要，如滤波器的动态滤波特性的测量等。
扫频法的不足之外是测量的准确度比点频法低。
5. 对电压测量的基本要求：
（1）频率范围宽；
（2）测量电压范围广；
（3）输入阻抗高；
（4）测量精度高度；
（5）抗干扰能力強。
