电子测量习题doc

习题答案 第一章概述1、 在测量电压时，如果测量值为100V ，实际值为95V ，则测量绝对误差和修正值分别是多少？如果测量值是100V ，修正值是-10V ，则实际值和绝对误差分别是多少？1.解：Δx =x -A =100V-95V=5VC =-Δx =-5VA =x +C =100V-10V=90V Δx =-C =10V2、 用量程为50MA 的电流表测量实际值为40MA 的电流，如果读数值为38MA ，试求测量的绝对误差、实际相对误差、示值相对误差各是多少？2.解：Δx =x -A =40mA-38mA=2mA%5%100mA40mA 2A =⨯=∆=A x γ %3.5%1008mA3mA 2x ≈⨯=∆=x x γ 3、 如果要测量一个8V 左右的电压，现有两块电压表，其中一块量程为10V 、1.5级，另一块量程为20V ，1.0级，问应选用哪一块表测量较为准确？3.解：∵mm m x x∆=γ∴Δx m1=γm1x m1=±1.5%×10V=±0.15V Δx m2=γm2x m2=±1.0%×20V=±0.20V>Δx m1 ∴选用第一块表。

4、 已知用量程为100MA 的标准电流表校准另一块电流表时，测量相同电流的电流值分别是90MA ，94.5MA ，求被校电流表的绝对误差、修正值、实际相对误差各是多少？如果上述结果是最大误差的话，测被测电流表的准确度应定为几级？4.解：Δx =x -A =94.5mA-90mA=4.5mAC =-Δx =-4.5mA%5%100mA90mA 5.4m =⨯=∆=A x γ ∵%5.4%100mA100mA5.4m m m =⨯=∆=x x γ ∴被校表的准确度等级应定为5.0级。

5、用一台0.5级10 V 量程电压表测量电压，指示值为7.526V ，试确定本次测量的记录值和报告值分别是多少？5.解：ΔU m =±0.5%×10V=±0.5V本次测量报告值为8V ，测量记录值为7.5V 。

电子测量习题(蒋焕文)2-1用题2-1图中(a)、（b ）两种电路测量电阻0x R ，若电压表的内阻为V R ，电流表的内阻为I R2-2已知CD-4B 型超高频导纳电桥在频率高于1.5MHz 时，测量电容的误差为±5%（读数值）±1.5PF求用该电桥分别测200 PF 、30 PF 、2 PF 时，测量的绝对误差和相对误差。

并以所得绝对误差为例，讨论仪器的相对部分和绝对部分对总测量误差的影响。

2-3被测电压的实际值在10V 左右，现有150V 、0.5级和蔼5V 、1.5级两块电压表，选择哪块表更合适？2-4什么是测量的系统误差和随机误差？各举一个具体实例说明。

求)(x f M 和)(x f σ。

2-6用电桥测一批50mH 左右的电感,由于随机误差的影响，对每个电感的测量值均在L 0±0.8mH 的范围内变化。

若希测量的值的不确定范围减小到0.3mH 以内，又没有更精密的仪器，问可采用什么方法？2-7置信概率和置信区间查表练习（1）[例6]中置信区间改为X 0±1.5σ(X)、X 0±2.5σ(X)、及X 0±3.5σ(X)时的置信概率为多少？（2）[例7]中改为测量值出现在9.5V-10.5V 之间的置信概率。

（3）[例]中若要求置信概率为90%，求置信区间。

2-8设题2-5中不存在系统误差，在要求置信概率为99%的情况下，估计出频率的真值应在什么范围内？2-9具有均匀分布测量数据，（1）当置信概率为100%时，若它的置信区间为[M （X ）—C σ(X)，M （X ）+C σ(X)]，问这里C 应取多大？（2）若取置信区间为[M （X ）—2σ(X)，M （X ）+2σ(X)]，问置信概率为多大？ 题的情况下应采用哪种准则。

2-11对某信号源的输出频率fx 进行了十次等精度测量，结果为110.105，110.090，110.090，110.070，110.060，110.050，110.040，110.030，110.035，110.030（KHz ） 试用马利科夫及阿卑—赫梅特判据判别是否存在变值戏差。

电子测量题库（有些题不一定要做）一、填空题1.已知某色环电阻的色环从左到右分别为黄、紫、橙、金，则该色环电阻的阻值为__________欧姆，允许误差为________________。

2.被测量的测量结果量值含义有两方面，即________和用于比较的____________名称。

3.静电偏转型电子射线示波管从结构上看主要由三部分组成，即电子枪、_________和________。

其中电子枪又由_______、______、控制栅极（G）、第一阳极（A1）、第二阳极（A2）和___________等六部分组成。

4.通用示波器结构上包括_____________、_______________和____________三个部分。

5.用模拟万用表电阻挡交换表笔测量二极管电阻两次，其中电阻小的一次黑表笔接的是二极管的____________极。

6.数字万用表表笔与模拟万用表表笔的带电极性不同。

对数字万用表红表笔接万用表内部电池的____________极。

7.某DVM的最大读数容量为19999，则该表属于___________位表，在0.2V量程的分辨力为____________µV。

8.测量网络的幅频特性通常有两种方法，它们是__________测量法和____________测量法。

9.对以下数据进行四舍五入处理，要求小数点后只保留2位。

32.4850=___________；200.4850000010=_________________。

10.电压表的基本组成形式为________式。

11.电子测量的内容包括、、、和五个方面。

12.相对误差定义为与的比值，通常用百分数表示。

13.电子测量按测量的方法分类为、和三种。

14.为保证在测量80V电压时，误差≤±1%，应选用等于或优于________级的100V 量程的电压表。

15.用四位半的DVM测量15V的稳压电源电压为15.125V，取四位有效数字时，其值为________。

江阴07电,江技07电《电子测量》复习题一,填空题1,测量误差有两种表示方法绝对误差和相对误差.根据性质,可将测量误差分为系统误差,随机误差,疏失误差.2,测量结果的量值由两部分组成:数值和相应的单位.3,有效数字的舍人规则简单概括为:小于5舍,大于5入,等于5看奇偶.4,电压表可分为模拟式电压表和数字式电压表两种.模拟式电压表是以指针的形式来指示出被测电压的数值.数字式电压表是以数字的形式来指示出被测电压的数值.5,电工仪表按最大引用误差的值可分为0.1 0.2 0.5 1.0 1.5 2.5 5.0共7级.6,信号发生器按其输出波形可分为正弦信号发生器和非正弦信号发生器.7,示波管中第一阳极和第二阳极对电子流的作用有两个:一是对电子起加速作用,二是起聚集作用.8,示波器由垂直系统,水平系统和主机系统三大部分组成.示波器的核心部件是示波管.9,阴极射线示波管主要由电子枪,偏转系统和荧光屏三大部分组成.10,周期性过程重复出现一次所需要的时间称为周期,单位是秒.周期性过程在单位时间内出现的次数称为频率,单位是赫兹.11,线性系统频率特性的测量方法有点频法和扫频法.12,为了在屏幕上获得稳定的波形,Tx和Ty必须成整数关系,即:Tx=nTy.二,判断题1,( √ )用万用表测量电阻的方法属于直接测量法.2,( × )1.000A只有一位有效数字.3,( √ )函数信号发生器开机后即可使用.4,( √ )模拟式电压表是以数字显示的形式来指示出被测电压的数值.5,( √ )点频测量法比扫频测量法测量快速,准确.6,( √ )荧光屏上的波形或光点不宜太亮,也不宜长时间停留在某一位置上,以免影响示波器的寿命.7,( √ )辉度旋钮用于调节波形的亮度.8,( √ )示波管是通用示波器的核心.9,( √ )示波器的"断续"工作方式适用于显示两路高频信号的场合.10,( √ )用电压表测量电压的方法属于直接测量法.11,( √ )示波管中第一阳极和第二阳极的作用是对电子起加速作用.12,( √ )在测量结果的数字列中,后面的"0"都是有效数字.13,( √ )用万用表测量直流电流时,应将两表笔串联在电路中.14,( √ )随机误差又称偶然误差.15,( × )电子测量具有量程大,结构简单的优点.16,( × )在测量结果的数字列中,的"0"都是有效数字.17,( √ )模拟式电压表是以指针偏转的形式来指示出被测电压的数值.18,( √ )通常被测电压都加在示波管的Y偏转板上.三,选择题1,使用电压表测量电压时,如果被测电压的大小无法估计,应先选择( A )进行试测.A.最高量程挡B.最低量程挡C.空挡D.任意量程挡2,使用指针式仪表进行电压电流测量时,应尽可能使仪表的指针处于( D ).A,满度值的中间区域B,满度值C,满度值的1/3以下区域D,满度值的2/3以上区域3,系统误差越小,测量结果( A ).A,越准确院B,越不准确C,越不一定准确D,与系统误差无关4,要测量30V左右的直流电压,用( B )的电压表较合适.A,量程为150V,5.0级B,量程为50V,0.5级C,量程为150V,0.5级D,与系统误差无关5,如果示波管偏转板上不加电压,则荧光屏上会出现( A ).A,中间—亮点B,中间—水平亮线C,中间—垂直亮线D,满屏亮6,示波器上的聚焦旋钮是用来调节( B ).A,光点的位置B,光点的清晰度C,光点的亮度D,扫描电压的频率7,数字式电压表的核心是( C )A,输入电路B,数字显示电路C, A/D转换器D,逻辑控制电路8,示波管中灯丝的作用是( C ).A,照亮荧光屏B,加热阳极C,加热阴极D,加热控制栅极9,要使显示的波形亮度适中,应调节( B )旋钮.A. 聚焦B. 辉度C.水平位移D. 垂直位移10,电桥平衡的特点是,检流计指示( C )A,大于零B,小于零C,等于零D,随意11,电流表测电流属于( A )测量法.A,直接B,间接C,对比D,比较12,要改变光点在屏幕上的水平位置,应调节( C )旋钮.A,聚焦B,辉度C,水平位移D,垂直位移13,数字式万用表的( A ).A,红表笔与表内电池的正极相连,黑表笔与表内电池的负级相连. B,表笔与表内电池的正极相连,红表笔与表内电池的负极相连. C,红表笔与表内电池不相连,黑表笔与表内电池也不相连.D,两表笔与表内电池短路.14,交流电的周期越小,其频率( B ).A,越低B,越高C,与周期相等D,与周期无关15,当垂直显示方式开关处于"ADD"位置时,可以( D )的波形.A,仅显示一路输入信号B,同时显示两个频率很低的被测信号C,同时显示两个频率很高的被测信号D,显示CH1和CH2两个输入信号代数和四,简答题1,将下列数值中的有效数字保留到小数点后一位.①56.346 ②19.3556.3 19.4③98.542 ④356.54598.5 356.5⑤23.535 ⑥53.25723.5 53.2⑦17.475 ⑧64.8517.5 64.8⑨158.934 ⑩27.04158.9 27.02,示波管有哪几部分组成各部分的作用是什么答:示波管由电子枪,偏转系统和荧光屏组成.电子枪的作用是发射电子束,撞击荧光屏而发光.偏转系统分别控制电子束在垂直方向和水平方向的偏转.荧光屏的作用是显示波形.3,什么是有效数字答:从左边第一个不是0的数字起,到末位数字为止所有的数字,都叫这个近似数字的有效数字五,计算题1,若测量值为1000,真值为997,则绝对误差和修正值各为多少若测量值为998,修正值为3,则真值和绝对误差又各为多少解:1000-997 =3-3-3A=x+C=998 +3A =10012,用量程是10V的电压表测量实际值为8V的电压,若读数是8.15V,试求测量的绝对误差,实际相对误差和修正值.解:8.15 -8 =0.15 V3,有两只电压表,量程分别为150V,1.5级和15V,2.5级,分别用来测量10V的电压,求实际相对误差各为多少用哪只电压表测量的准确度更高解:答:选用15V,2.5级电压表测量更准确.4,设示波器的偏转因数开关置于2 V/div,时基因数开关置于0. 5ms/div,波形峰峰之间的距离是4格,周期占据5格.试求被测信号的峰值,有效值及频率.解:5,用均值电压表分别测量正弦波,三角波和方波电压,若电压表的示值均为1V,问被测电压的平均值和有效值各为多少(正弦波KF =1.11,三角波KF =1.15,方波KF=1)解:===0.9α=0.9VU~=KF~·=1.11×0.9=0.999VUΔ=KFΔ·=1.15×0.9=1.035VU◇=KF◇·=1×0.9V=0.9V6,如图所示的电桥电路,假设R3=8Ω,R2+R4=68Ω;当电桥平衡时,RX=32Ω.试求R2,R4的阻值.《电子测量与仪器》复习题答案一、填空题1、电子测量包括电子测量技术和电子测量仪器两部分，两者密切相关。

第1章习题答案1、选择题（单项选择题）(1) 在测量中，绝对误差与其真值之比称为 C 。

A. 示值误差B. 随机误差C. 相对误差D. 引用误差(2) 仪表指示值与实际值之间的差值称为 A 。

A. 绝对误差B. 相对误差C. 示值相对误差D. 引用误差(3) 仪器仪表的准确度等级通常是用 D 来表示。

A. 绝对误差B. 相对误差C. 示值相对误差D. 引用相对误差(4) 测得信号的频率为0.0760MHz，这个数字的有效数字有 B 位。

A. 三B. 四C. 五D. 六(5) 测得信号的周期为2.4751μs，经整理保留三位有效数字，即为 C 。

A. 2.47μsB. 2.475μsC. 2.48μsD. 2.4751μs(6) 一定条件下，测量结果的大小及符号保持恒定或按照一定规律变化的误差称为 A 。

A. 系统误差B. 随机误差C. 粗大误差D. 绝对误差(7) 测量为8mA的电流时，若希望误差不超过0.2mA，则最好选用下列哪项方案？ AA. 在1.5级电流表的10mA量程上测量B. 在5.0级电流表的10mA量程上测量C. 在2.5级电流表的10mA量程上测量D. 在2.5级电流表的100mA量程上测量2、判断题（正确的在后面括号内打对号、错误的打叉号）(1) 测量结果就是指被测量的数值量。

（×）(2) 测量结果的绝对误差越小，测量结果就越准确。

（√）(3) 测量结果的绝对误差与修正值等值同号。

（×）(4) 测量结果的绝对误差就是误差的绝对值。

（×）(5) 在测量过程中，粗大误差又称偶然误差，是由仪器精度不够产生的。

（×）3、简答题(1) 什么是测量？答：测量是人类对客观事物取得数量概念的认识过程，测量结果是由数值(大小及符号) 和单位构成，没有单位的测量结果是没有物理意义。

(2) 什么是电子测量？答：应用各类现代电子测量仪器所进行的测量活动称之为电子测量。

1、用计数式频率计测量频率，闸门时间为0.1s时，计数器读数为1540，这时测出的频率是多少，量化误差为多大?如将闸门时间扩大到5倍，此时测出的频率和量化误差为多大?解：计数值Nx=1540，闸门时间Ts=0.1s测出频率f=Nx/Ts=1540/0.1s=15400Hz量化误差1/Nx=1/1540=6.5*10-4闸门时间扩大到5倍，此时计数值和闸门时间都扩大到原来的5倍，测出的频率不变量化误差为1/N=1/(5*1540)=1.3*10-42、用计数式频率计测量信号的周期，晶振频率为10MHz，其相对误差|Δfc|/ fc=2*10-8 ，周期倍乘开关置×100，求测量被测信号周期Tx＝10us时的测量误差.解：晶振所给时标信号t0=1/10MHz=1×10-7s被测信号周期为1×10-5s周期倍乘开关置×100,100周期为1×10-3s计数值N=(1×10-3s)/(1×10-7s)=104测量误差=1/N+|Δfc|/ fc≈1×10-43、用计数式频率计测量fx＝2kHz的信号频率，采用测频率(选闸门时间为0.1s)和测周期(选晶振周期Tc=0.1us)两种测量方法。

试比较这两种方法由于“±1误差”所引起的相对误差。

解：fx＝2kHz，Tx＝5*10-4s,闸门时间Ts=0.1s, 时标t0=tc=0.1us测频率计数值为fx*Ts=200测频率±1误差=1/200=5*10-3测周期计数值为Tx/t0= 5*10-4s/0.1us=5000测周期±1误差=1/5000=2*10-44、某计数式频率计，测频率时闸门时间为0.1s，测周期时倍乘为×1000，晶振最高频率为10MHz，求中界频率。

解：设被测频率为fx，则其周期为Tx=1/fx而闸门时间Ts=0.1s, 时标t0=1/10MHz=1*10-7s测频fx=N1/Ts测周Tx=N2×t0/1000中界频率时，N1=N2，fx*Ts=Tx*1000/t0fx2=1000/Ts/t0=1*103/10-8=1*1011fx=3.16*105Hz。

电子测量课后习题答案电子测量是电子工程领域中的一个重要分支，它涉及到对电子信号的各种参数进行准确测量。

以下是一些电子测量课后习题的答案示例，供同学们参考：习题一：解释什么是数字多用表，并说明其主要功能。

数字多用表是一种多功能的电子测量仪器，它能够测量电压、电流、电阻等多种电子参数。

其主要功能包括：1. 直流电压测量：测量电路中的直流电压。

2. 交流电压测量：测量电路中的交流电压。

3. 电阻测量：测量电路元件的电阻值。

4. 电流测量：测量电路中的电流。

5. 电容测量：测量电路中的电容值。

6. 二极管测试：检测二极管的正向压降。

7. 温度测量：测量温度传感器输出的电压值。

习题二：简述示波器的基本工作原理。

示波器是一种用于观察和测量电信号波形的仪器。

其基本工作原理如下：1. 信号输入：将待测信号通过探头输入到示波器。

2. 垂直放大：信号通过垂直放大器放大，以适应屏幕显示。

3. 水平扫描：水平扫描产生周期性的扫描线，与输入信号同步。

4. 显示：经过放大和扫描的信号在屏幕上形成波形，供观察和分析。

习题三：解释什么是频率计，并说明其应用。

频率计是一种测量周期性信号频率的仪器。

其应用包括：1. 测试电子设备的时钟频率。

2. 测量无线电信号的频率。

3. 校准其他测量仪器的频率响应。

4. 在实验室中测量实验信号的频率特性。

习题四：如何使用万用表测量电路中的电流？使用万用表测量电路中的电流步骤如下：1. 选择适当的电流测量范围。

2. 断开待测电路。

3. 将万用表设置为电流测量模式。

4. 将万用表串联到电路中。

5. 闭合电路，观察万用表读数。

习题五：什么是信号发生器，它有哪些类型？信号发生器是一种产生特定频率和波形的电子信号的设备。

其类型包括：1. 正弦波信号发生器：产生正弦波形的信号。

2. 方波信号发生器：产生方波形的信号。

3. 脉冲信号发生器：产生脉冲波形的信号。

4. 函数信号发生器：可以产生多种波形的信号。

请注意，以上内容仅为示例，具体的习题答案应根据实际的课程内容和习题要求进行编写。

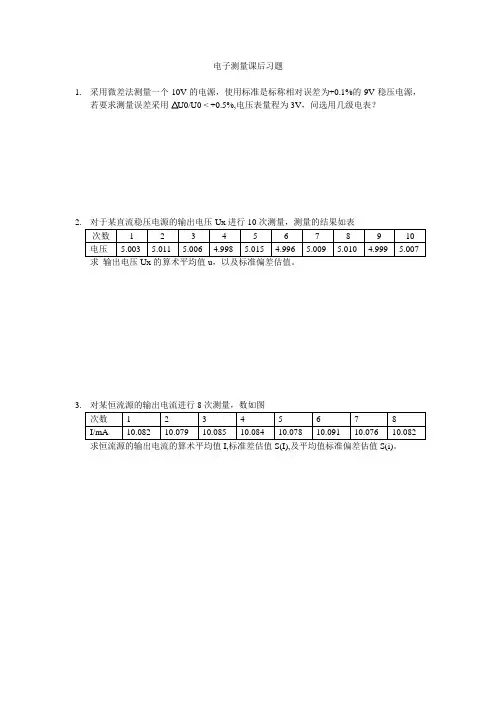

电子测量课后习题
1.采用微差法测量一个10V的电源，使用标准是标称相对误差为+0.1%的9V稳压电源，
若要求测量误差采用电压表量程为3V，问选用几级电表？
2.
求输出电压Ux的算术平均值u，以及标准偏差估值。

3.对某恒流源的输出电流进行8次测量，数如图
4.设对某个参数进行测量，测量的数据为1464.3 ，1461.7 ，1462.9 ，1463.4 ，1464.6，
1462.7，试求置信概率为95%的情况下，该参量的置信区间。

5.
问以上的数据是否有粗差数据？若有粗差数据，请剔除，设以上数据不存在系统误差，在要求置信概率为99%的情况下。

估计该被测量电阻的真值应在什么范围内。

6.用一个7位电子计数器测量一个fx=5MHZ的信号频率，试分别计算当“闸门时间”置
于1s，0.1s，10ms时，由+1误差产生的测量误差。

7.用某计数式频率计测频率，已知晶振频率fx的相对误差为△fc/fc=+5×10负8次方，门
控时间T=1s，求（1）测量fx=10MHZ时间的相对误差。

（2）测量fx=10KHZ时的相对误差，并且找出减小测量误差的方法
8.简述电压测量的基本要求，以及电压测量仪器的分类方法。

9.交流电压表是以何值来标定刻度读书的？真假有效值的含义是什么？
10.通用示波器由哪些主要电路单元组成的？他们各起什么作用？
11.通用示波器垂直（Y）通道包括那些电路？他们主要作用和特性是什么？。

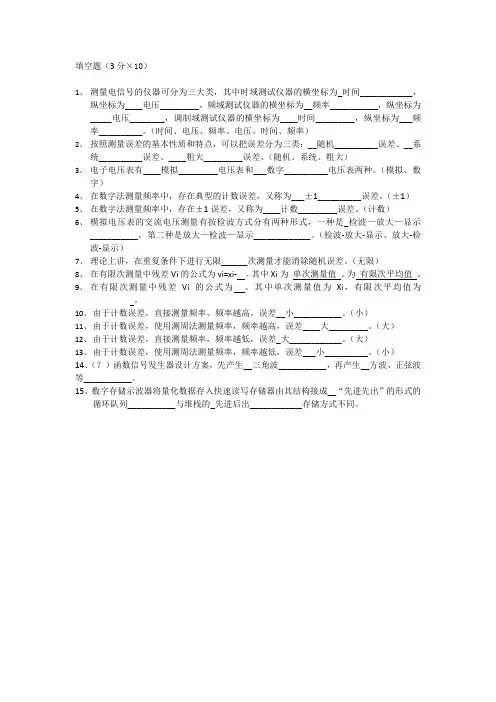

填空题（3分×10）1、测量电信号的仪器可分为三大类，其中时域测试仪器的横坐标为_时间____________，纵坐标为____电压_________，频域测试仪器的横坐标为__频率___________，纵坐标为_____电压________，调制域测试仪器的横坐标为____时间_________，纵坐标为___频率__________。

（时间、电压、频率、电压、时间、频率）2、按照测量误差的基本性质和特点，可以把误差分为三类：__随机__________误差、__系统__________误差、____粗大_________误差。

（随机、系统、粗大）3、电子电压表有____模拟_________电压表和___数字__________电压表两种。

（模拟、数字）4、在数字法测量频率中，存在典型的计数误差，又称为___±1__________误差。

（±1）5、在数字法测量频率中，存在±1误差，又称为____计数_________误差。

（计数）6、模拟电压表的交流电压测量有按检波方式分有两种形式，一种是_检波—放大—显示___________，第二种是放大—检波—显示_____________。

（检波-放大-显示、放大-检波-显示）7、理论上讲，在重复条件下进行无限______次测量才能消除随机误差。

（无限）8、在有限次测量中残差Vi的公式为vi=xi- 。

其中Xi为单次测量值。

为有限次平均值。

9、在有限次测量中残差Vi的公式为。

其中单次测量值为Xi，有限次平均值为。

10、由于计数误差，直接测量频率，频率越高，误差__小___________。

（小）11、由于计数误差，使用测周法测量频率，频率越高，误差____大_________。

（大）12、由于计数误差，直接测量频率，频率越低，误差_大____________。

（大）13、由于计数误差，使用测周法测量频率，频率越低，误差___小__________。

电子测量复习题一、选择题1. 下列哪个不是电压的单位？A. 摩尔B. 伏特C. 伏D. 伏秒2. 在直流电路中，如果电阻R1和R2串联，电流通过R1和R2的方式将是：A. 相同B. 不同C. 相等D. 相加3. 以下哪项是由示波器测量得到的？A. 电源电压B. 电流大小C. 信号频率D. 电阻的值4. 哪种电表适合测量直流电流？A. 万用表B. 电位器C. 电容计D. 直流电测计5. 哪个不是电流的单位？A. 安B. 安培C. 安莫D. 摩尔二、填空题1. 电压的单位是__伏特__。

2. 交流电压的频率通常以__赫兹__为单位。

3. 电流通过电阻时产生的焦耳热量与电阻值、电流大小和时间的乘积成正比，这个关系就是__焦耳定律__。

4. 示波器的垂直方向表示__电压__，水平方向表示__时间__。

5. 电容器的单位是__法拉__。

三、简答题1. 请简述电阻器的作用和原理。

电阻器是一种用来控制电流大小和调节电路工作状态的元件。

它的原理是利用材料内部的电阻将电流限制在一定范围内，通过改变电阻器的阻值来改变电路的电流大小。

2. 什么是万用表？它的测量范围有哪些？万用表是一种常见的电子测量仪器，可以测量电压、电流和电阻等。

它的测量范围很广，通常可以在不同档位下选择测量不同范围内的电量。

3. 简述示波器的工作原理。

示波器通过将待测信号与参考信号进行比较，并将其转换为可视化的图像展示出来。

示波器通过水平和垂直的电子束扫描方式，在屏幕上显示出待测信号的波形。

四、计算题1. 电压为12伏的电路中，电阻为4欧的负载上的电流大小是多少？根据欧姆定律，电流等于电压除以电阻。

所以，电流的大小为12伏除以4欧，即3安。

2. 一个电容器的电容为10微法，通过它的电流为20毫安，求电压大小。

根据电容器的定义，电容等于电流除以电压。

所以，电压的大小为20毫安除以10微法，即2伏特。

3. 用示波器测量一个信号的频率为1000赫，每个方格表示0.1秒，若把信号传送的完整周期分为8个方格，则信号的频率周期为多长？根据示波器的工作原理，一个完整周期为8个方格，每个方格表示0.1秒，所以一个完整周期为8乘以0.1秒，即0.8秒。

1: 电子计数器的测频误差包括____误差和____误差。

±1量化、标准频率2: 频率计除测频、测周外，扩展功能有测频率比、测时间间隔、测相位差、自检3: 在测量周期时的主要误差有：____ 和____ 。

通用计数器采用较小的____可以减小±1误差的影响。

量化误差、标准频率误差、频标4: 在测量周期时，为减少被测信号受到干扰造成的转换误差，电子计数器应采用多周期测量法。

5: 采用电子计数器测频时，当被计数频率一定时，____可以减小±1误差对测频误差的影响；当闸门时间一定时，____，则由±1误差产生的测频误差越大。

增大闸门时间、被计数频率越低6: 在进行频率比测量时,应将____的信号加在B通道，取出____(周期倍乘为1)作为计数的闸门信号，将____ 的信号加在A通道，作为被计数的脉冲。

频率较低、一个周期、频率较高；7: 一个信号源频率实际值和其标准值的相对偏差定义为____ , 而把信号源频率变化的不确定性定义为频率准确度、频率稳定度8: 在测量阿仑方差时，其采样方法与标准的偏差不同，它的两次相邻测量之间是连续的。

二、判断题：1: 一个频率源的频率稳定度愈高，则频率准确度也愈高。

（错）2: 当被测频率大于中界频率时，宜选用测周的方法；当被测频率小于中界频率时，宜选用测频的方法。

（错）3: 当计数器进行自校时，从理论上来说不存在±1个字的量化误差。

（对）4: 在测量低信噪比信号的周期时,计数器通常采用周期倍乘,这主要是为了克服±1误差的影响。

( 错) 5: 用计数器直接测周的误差主要有三项：即量化误差、触发误差以及标准频率误差。

（对）6: 使用模拟内插法和游标法不能从根本上来消除±1个字的量化误差。

（对）7: 标准频率的相对不确定度应该比±1误差引起的测频误差小一个量级。

（对）三、选择题：1、在通用计数器测量低频信号的频率时，采用倒数计数器是为了（ D）A.测量低频周期B.克服转换误差C.测量低频失真D.减小测频时的量化误差影响2、用于电子计数器中的高精度晶体振荡器，通常采取了____措施。

思考与练习11．1 什么是测量？什么是电子测量？答：测量是为确定被测对象的量值而进行的实验过程。

在这个过程中，人们借助专门的设备，把被测量与标准的同类单位量进行比较，从而确定被测量与单位量之间的数值关系，最后用数值和单位共同表示测量结果。

从广义上说，凡是利用电子技术进行的测量都可以说是电子测量；从狭义上说，电子测量是指在电子学中测量有关电的量值的测量。

1．3 按具体测量对象来区分，电子测量包括哪些内容？答：电子测量内容包括：（1）电能量的测量如：电压，电流电功率等；（2）元件和电路参数的测量如：电阻，电容，电感，阻抗，品质因数，电子器件的参数等：（3）电信号的特性的测量如：信号的波形和失真度，频率，相位，调制度等；（4）电子电路性能的测量如：放大倍数，衰减量，灵敏度，噪声指数等：（5）特性曲线显示如：幅频特性，相频特性曲线等。

1．4 电子测量技术有哪些优点？答：（1）测量频率范围宽（2）测试动态范围广（3）测量的准确度高（4）测量速度快（5）易于实现遥测和长期不间断的测量（6）易于实现测量过程的自动化和测量仪器的智能化 1．5 常用电子测量仪器有哪些？答：（1）时域测量的仪器：电子电压表、电子计数器、电子示波器、测量用信号源等。

（2）频域测量的仪器：频率特性测试仪、频谱分析仪、网络分析仪等。

（3）调制域测量仪器：调值 调制度仪、调制域分析仪等。

（4）数据域测量仪器：逻辑笔、数字信号发生器、逻辑分析仪、数据通信分析仪等。

（5）随机测量仪器：噪声系数分析仪、电磁干扰测试仪等。

思考与练习22．1 测量时为何会产生误差？研究误差理论的目的是什么？答：测量是用实验手段确定被测对象量值的过程，实验中过程中采用的方法、标准量和比较设备不一样，都可能使实验的确定值与被测对象的真值有差异，即都会产生误差。

研究误差理论的目的就是掌握测量数据的分析计算方法、正确对测量的误差值进行估计、选择最佳测量方案。

2．2 测量误差用什么表示较好？答：测量误差通常可用绝对误差和相对误差两种方法表示。

电子测量练习题一、填空题(每空1分)1.测量误差就是测量结果与被测量2.多次测量中随机误差具有真值的差别，通常可以分为绝对误差和相对误差两种。

有界性、对称性和抵偿性。

13.42位DVM测量某仪器两组电源读数分别为5.825V、15.736V，保留三位有效数字分别应为5.82V、15.7V。

4.示波器Y轴前置放大器的输出信号一方面引至触发电路，作为同步触发信号；另一方面经过延迟线引至输出放大器。

5.示波器X轴放大器可能用来放大6.在示波器中通常用改变扫描信号，也可能用来放大直接输入的任意外接信号。

积分电阻R(或积分电容C)作为“扫描速度”粗调，用改变上升沿或下降沿触发。

积分电源E作为“扫描速度”微调。

7.所谓触发极性不是指触发信号本身的正负，而是指由它的8.测量频率时，通用计数器采用的闸门时间越长，测量准确度越高。

9.通用计数器测量周期时，被测信号周期越大，±1 误差对测周精确度的影响越小。

10.在均值电压表中，检波器对被测电平的平均值产生响应，一般都采用二极管全波(或桥式整流)电路作为检波器。

11.所有电压测量仪器都有一个抗干扰问题，对DVM尤为重要。

12. 13.马利科夫判据是常用的判别累进性系差的方法。

等准确度分配是指分配给各分项的误差彼此相同。

114.当观测两个频率较低的信号时，为避免闪烁可采用双踪显示的断续方式。

15.频谱仪的分辨力是指能够分辨的最小谱线间隔，它表征了频谱仪能将频率紧挨在一起的信号区分开来的能力。

16.计量基准一般分为国家基准、副基准和工作基准。

17.相对误差定义为绝对误差与真值的比值，通常用百分数表示。

18.随机误差的大小，可以用测量值的标准偏差(或σ量的精密度越高。

19.测量值的数学期望M(Ⅹ)，就是当测量次数n趋近无穷大时，它的各次测量值的算术平均值。

20.为保证在测量80V电压时，误差≤±1%，应选用等于或优于±0.5级的100V量程的电压表。

典型例题分析一、填空题1．电子计数器的测周原理与测频相反，即由被测信号控制主门开通，而用晶振脉冲进行计数。

2信号发生器的基本结构由振荡器、变换器、输出级、指示器，以及电源构成。

3．静电偏转型电子射线示波管从结构上看主要由三部分组成，即电子枪、偏转系统和荧光屏。

其中电子枪又由灯丝、阴极、栅极、第一阳极、第二阳极和前加速级组成。

4电子测量按测量过程分类可分为直接测量、间接测量、和组合测量三种。

5．电压测量是电子测量的基础，在电子电路和设备的测量调试中，它是不可缺少的基本环节。

6．消弱系统误差的典型测量技术有零示法、替代法、补偿法、对照法、微差法和交叉读数法。

7．电子电压表按显示方式不同，可分为模拟式电子电压表和数字式电子电压表。

8．已知示波器的扫描控制开关置于0.2ms/div，被测信号为正弦波，荧光屏上显示8格的两个周期的完整波形。

则被测信号的频率为_1.25KHz_（0.2*8/2取倒数）9．通常用频率特性、输出特性和调制特性（俗称三大指标）来评价正弦信号发生器的性能。

10．电子测量的内容包括_电能量测量_、 电信号特性测量 、 和 电路元件参数测量 电子设备性能测量 四个方面。

11．SR46示波器垂直系统最高灵敏度为d iV v /μ50，若输入电压为V μ120，则示波器上光点偏移原位 2.4 格。

（120/50）12．测量相位差的主要方法 示波器测量 、 相位差转换为时间间隔测量、 相位差转换为电压测量 及 零示法测量 等13．电子示波器由 Y 通道 、 X 通道 、 Z 通道 、 示波管 、幅度校正器、扫描时间校正器及电源等部分组成。

14．SX1842数字电压表数码显示最大数为19999，最小一档量程为20mV ，则该电压表的最高分辨率为 1微伏。

（20mV/19999）15．多次测量中随机误差具有 有界 性、 对称 性和 抵偿 性。

16．有两个周期相同的正弦波，在屏幕上显示一个周期为6个div ，两波形间相位间隔为0.5div ，则两波形间相位差为 30度。

《电子测量技术》习题（三）答案一、填空题(每空1分，共25分)1.电子测量的内容包括（电能量的测量）、（电子元器件参数的测量）、（电信号的特性和质量的测量）、（电路性能的测量）和（特性曲线的测量）五个方面。

2.相对误差定义为（绝对误差）与（真值）的比值，通常用百分数表示。

3.电子测量按测量的方法分类为（直接测量）、（间接测量）和（组合测量）三种。

4.为保证在测量80V电压时，误差≤±1%，应选用等于或优于（±0.5）级的100V量程的电压表。

5.用四位半的DVM测量15V的稳压电源电压为15.125V，取四位有效数字时，其值为（15.13V）。

6.示波器为保证输入信号波形不失真，在Y轴输入衰减器中采用（RC分压电路）电路。

7.电子示波器的心脏是阴极射线示波管，它主要由（电子枪）、（偏转系统）和（荧光屏）三部分组成。

8.示波器的“聚焦”旋钮具有调节示波器中（第一阳或A1 ）极与（第二阳或A2、G2）极之间电压的作用。

9.没有信号输入时，仍有水平扫描线，这时示波器工作在（连续扫描）状态，若工作在（触发扫描）状态，则无信号输入时就没有扫描线。

10.电压表的基本组成形式为（检波—放大）式。

11.电子计数器的测周原理与测频相反，即由（被测输入信号）信号控制主门开通，而用（晶体震荡器信号）脉冲进行计数。

12.数字电压表的最大计数容量为19999，通常称该表为（4 或四位半）位数字电压表；若其最小量程为0.2V，则其分辨力为（10μV）。

二、改错题1.双踪示波器中电子开关的转换频率远大于被测信号的频率时，双踪显示工作在“交替”方式( 交替改成断续)2.示波器扫描信号频率是被测信号频率的倍时，屏幕上显示的波形向左跑动。

( 左改成右)3.常用电工仪表分为±0.1、±0.2、±0.5、±1.0、±1.5、±2.5、±4.0七级。

电⼦测量技术复习题（及答案）电⼦测量技术复习题⼀、选择题1. 下列描述不属于测量误差来源的是（B）A. 仪器误差和（环境）影响误差B. 满度误差和分贝误差C. ⼈⾝误差和测量对象变化误差D. 理论误差和⽅法误差2. 在规定的条件下同等级仪表测量值的⽐较通常称为（B）。

A.计量B.⽐对C.检定D.校准。

3下列各项中不属于国际单位制基本单位的是（ D）A 、坎德拉（ cd ）B 、开尔⽂（ K ）C 、摩尔（ mol ）D 、千⽶（ km ）4从测量⼿段上看，伏安法测电阻是（B ）A、直接测量B、间接测量C、组合测量D、⽐较测量5⽤⾼⼀等级准确度的计量器具与低⼀等级的计量器具进⾏⽐较，以全⾯判定该低⼀等级的计量器具是否合格，称为( B )A、⽐对B、检定C、校准D、跟踪6测量⼀个±12V双电源供电的反相⽐例放⼤器uo=-10ui的输出电压，当输⼊为3V时，测量值为-10V，则在数据处理时，该误差应作为（C ）处理A、随机误差B、系统误差C、粗⼤误差D、仪器误差7. 判别测量数据中是否存在周期性系统误差应采⽤(A )A. 阿贝⼀赫梅特判据B.马利科夫判据C. 莱特准则D. 肖维纳准则8.正态分布的置信因⼦k仪表为（ A ）A. 2~3B. 2C. 6D. 39.根据测量误差的性质和特点，可以将其分为三⼤类（ C ）A.绝对误差、相对误差、引⽤误差B.固有误差、⼯作误差、影响误差C.系统误差、随机误差、粗⼤误差D.稳定误差、基本误差、附加误差10.以下不属于电⼦测量仪器的主要性能指标的是（ D ）A.精度B.稳定度C.灵敏度D.速度11.在削弱系统误差的典型技术中，使被测量对指⽰器的作⽤与标准量对指⽰器的作⽤相互平衡，以使指⽰器⽰零的⽐较测量法称（ A ）A.零⽰法B.替代法C.对照法D.微差法12.在粗⼤误差的检验法则中，理论最严密，实验证明也是较好的⽅法是（ B ）A莱特检验法 B.格拉布斯检验法 C.中位数检验法 D.肖维纳准则13.由⼀系列观测数据的统计分析来评定的不确定度是（ A ）A.A类不确定度B.B类不确定度C.合成不确定度D.扩展不确定度14 ⽤指针式万⽤表测电压时因未调零⽽产⽣的测量误差属于（ B ）A、随机误差B、系统误差C、粗⼤误差D、⼈⾝误差15 现要测⼀个实际值约为9V的电压，以下电压表选哪个较合适（A ）A、1.0级10V量程B、1.0级100V量程C、0.5级100V量程D、0.5级5V量程16 若测量次数较少时，理论上严密，实验证明效果也较好的粗⼤误差判据是（ B ）A、莱特检验法B、格拉布斯检验法C、中位数检验法D、肖维纳检验法17 下列⽅法中可能判定出恒定系差的是（ C ）A、剩余误差观察法B、马利科夫判据C、⽤⾼档仪器⽐对、校准D、阿贝-赫梅特判据18在实际测量中，选择何种测量⽅法，主要取决于（ D ）等因素。
