夜光纤维的性能及产品开发

江南大学科技成果——高效蓄能型多色稀土夜光纤
维及制品的研制
成果简介
利用稀土元素有未充满的4f壳层和4f电子被外层电子屏蔽的特性，将稀土铝酸盐基质移植到聚合物基体中，生成具有夜光性的蓄光型纺丝液，所纺出的纤维在受光时捕集激发态电子，停止光照后持续的发光跃迁。

该项目得到了国家“863”计划和国家自然科学基金的资助。

稀土夜光纤维是以纺丝原料为基体，添加长余辉稀土铝酸盐发光材料，经特种纺丝制成夜光纤维。

该夜光纤维吸收可见光10分钟，便能将光能蓄贮于纤维之中，在黑暗状态下持续发光10小时以上。

夜光纤维色彩绚丽，且不需染色，是环保高效的高科技产品。

该纤维及其织物可广泛应用于建筑装潢、交通运输、夜间作业、日常生活及娱乐服装等领域。

目前，本研究室研发的夜光纤维已成功实现产业化，并得到企业，社会的广泛好评，取得了良好的经济和社会效益。

关键技术
（1）采用高温固相法控制制备不同色光的高效储能稀土夜光材料；
（2）通过表面改性和功能助剂的双重作用实现夜光材料在不同基体材料的均匀分散；
（3）通过复合纺丝技术制备不同色光的夜光纤维，同时保证其
力学性能；
（4）只需吸收紫外光或可见光10分钟，便可持续10小时以上发光。

知识产权及获奖情况
发表学术论文30余篇；申请专利15项，授权专利3项；2005获得江苏省科技进步二等奖，2013年获纺织工业协会科技进步二等奖，2013年获中国商业联合会科技进步一等奖
项目成熟度实现产业化生产。

投资期望及应用情况

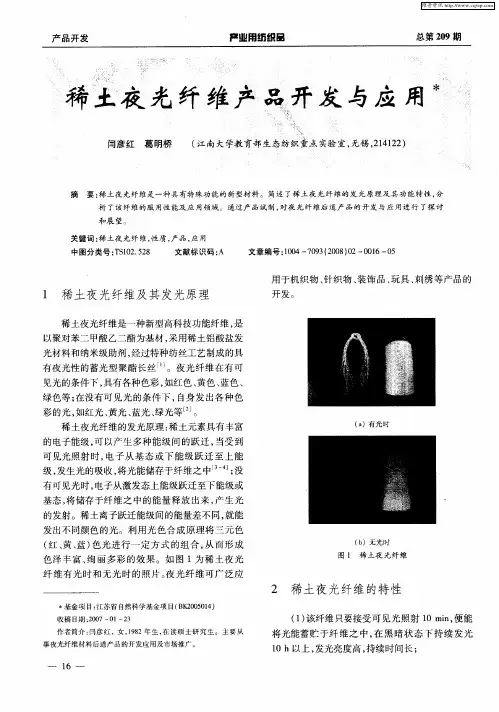

目前已与部分企业合作，将夜光纤维应用于玩具、服装等领域。

稀土ＰＥＴ夜光纤维的研制及性能研究王㊀伟１ꎬ２ꎬ刘传生１ꎬ严㊀岩１ꎬ２ꎬ季㊀轩１ꎬ２ꎬ史利梅１ꎬ２(１.中国石化仪征化纤有限责任公司ꎬ江苏仪征㊀２１１９００ꎻ２.江苏省高性能纤维重点实验室ꎬ江苏仪征㊀２１１９００)㊀㊀摘㊀要:以ＰＥＴ树脂为载体ꎬ夜光粉体为发光体ꎬ偶联剂(ＫＨ７９１)ꎬ合成聚酯蜡为助剂ꎬ制得夜光母粒ꎮ当夜光粉体添加质量分数为２０.０％㊁偶联剂添加质量分数为１.０％时ꎬ夜光母粒的过滤性能和余辉亮度最优ꎮ当夜光母粒添加质量分数为５.０％ꎬ纺丝温度为２９２ħ时ꎬＰＥＴ的可纺性较好ꎬ得到具有较强的断裂强度和余辉亮度的ＰＥＴ夜光纤维ꎮ关键词:夜光粉体ꎻ偶联剂ꎻ夜光母粒ꎻ余辉亮度ꎻ可纺性ꎻＰＥＴ纤维中图分类号:ＴＱ３４２㊀㊀㊀㊀㊀文献标识码:Ａ㊀㊀㊀㊀㊀文章编号:１００６３３４Ｘ(２０２０)０２００１４０５收稿日期:２０２００３２５作者简介:王伟(１９８７)ꎬ女ꎬ江苏徐州人ꎬ工程师ꎬ硕士研究生ꎬ主要从事聚酯纤维新产品开发工作ꎮ㊀㊀夜光纤维又称为自发光纤维㊁蓄光纤维ꎬ是指在自然光或者日光灯下照射１０~２０ｍｉｎ后ꎬ在黑暗中能持续发光４~１０ｈ的纤维ꎮ夜光纤维的制造方法主要有:溶液纺丝法㊁熔融纺丝法㊁表面涂层法㊁高速流冲击法和键合法ꎮ溶液纺丝法能耗高ꎻ表面涂层法由于发光化合物吸附在纤维表面ꎬ因此其耐洗性㊁耐溶剂性㊁耐摩擦性㊁耐酸碱性等不理想ꎬ使用寿命较短ꎻ高速流冲击法的生产装置复杂ꎻ键合法生产工艺复杂且容易出现团聚现象ꎻ熔融纺丝法生产的夜光ＰＥＴ纤维可纺性差ꎬ发光效果不佳等特点[１２]ꎮ为改善熔融纺丝制备夜光纤维时可纺性差ꎬ发光效果差等缺点ꎬ笔者选取纳米级硅铝酸盐夜光粉体作为发光基体制备夜光母粒ꎬ选择合适的偶联剂提高夜光粉体在母粒中分散均匀性[３５]ꎬ使之不容易团聚ꎬ提高夜光母粒的可纺性ꎬ制备余辉性能较好的夜光母粒和夜光纤维ꎮ１㊀试㊀验１.１㊀主要原料常规大有光ＰＥＴ切片ꎬ中国石化仪征化纤有限责任公司ꎬ特性黏度为０.６３５ｄＬ/ｇꎻ夜光粉体(Ａｌ２ＳｉＯ４ꎬＥｕ２＋ꎬＤｙ３＋)ꎬ纳米级ꎬ佛山钜亮有限责任公司ꎻ偶联剂ꎬγ－(β－氨乙基)氨丙基三甲氧基硅烷(ＫＨ７９１)ꎬ分析纯ꎬ上海化学试剂公司ꎻ合成聚酯蜡ꎬＥｕｒｏｃｅｒａｓ６９ꎬ工业纯ꎬ德国Ｅｕｒｏｃｅｒａｓ公司ꎮ１.２㊀仪器设备盘式磨粉机ꎬＭＦ－４００型ꎬ张家港振邦机械厂ꎻ高速混合机ꎬＳＨＲ－１００Ｌ型ꎬ南京杰亚挤出装备有限公司ꎻ双螺杆挤出机ꎬＳＨＬ－３６型ꎬ南京杰亚挤出装备有限公司ꎻ母粒过滤性能测试仪ꎬＬＳ－ＰＰ－Ｆ０１型ꎬ龙口华瑞机械厂ꎻ黏度仪ꎬＹ５０１型ꎬ美国Ｖｏｓｃｏｔｅｋ公司ꎬ温度(２５ʃ０.１)ħꎬ溶剂为苯酚－四氯乙烷(质量比１ʒ１)ꎻ激光粒度分布仪ꎬＬＭ２４型ꎬ英国马尔文仪器有限公司ꎻ长余辉荧光粉测试仪ꎬＰＲ－３０５型ꎬ杭州浙大三色仪器有限公司ꎻ自动强伸仪ꎬＳＴＡＴＩＭＡＴＭ型ꎬ德国Ｔｅｘｔｅｅｈｎｏ公司ꎻ长丝复合纺丝机ꎬＪＷＨＱ１００型ꎬ晋中经纬化纤精密制造有限公司ꎻ平牵机ꎬＪＷＫＶ５１８Ⅱ型ꎬ晋中经纬化纤精密制造有限公司ꎻ场发射扫描电镜ꎬＦＥＩＮｏｖａＮａｎｏＳＥＭ４５０型ꎬ美国赛默飞公司ꎮ１.３㊀加工过程１.３.１㊀母粒制备过程以ＰＥＴ切片为载体ꎬ夜光粉体㊁ＫＨ７９１偶联剂和助剂制备夜光母粒ꎬ夜光母粒的制备过程如图１所示ꎮ图１㊀母粒制备工艺流程首先将ＰＥＴ切片和夜光粉体进行干燥ꎬＰＥＴ切片的干燥条件为:常温下３ｈ升温至１１０ħꎬ保温２ｈꎻ１ｈ升温至１７０ħꎬ保温９ｈꎻ４ｈ降温至６０ħꎬ充氮保护ꎮ夜光粉体的干燥条件为:常温下２ｈ升第３５卷第２期２０２０年６月合成技术及应用ＳＹＮＴＨＥＴＩＣＴＥＣＨＮＯＬＯＧＹＡＮＤＡＰＰＬＩＣＡＴＩＯＮＶｏｌ.３５㊀Ｎｏ.２Ｊｕｎ.２０２０温至１３０ħꎬ保温１０ｈꎬ２ｈ降温至６０ħꎮ然后将ＰＥＴ切片加入磨粉机进行磨粉ꎬ出料风机将ＰＥＴ粉体送入振动筛ꎬ筛分得到粒径大于６０目的ＰＥＴ粉料ꎮ将ＰＥＴ粉料㊁夜光粉体㊁偶联剂ＫＨ７９１㊁合成聚酯蜡按照一定的质量比例分别加入高速混合机ꎬ高速搅拌一定的时间使物料混合均匀ꎮ１.３.２㊀母粒过滤性能测试加入１００ｇ大有光ＰＥＴ切片ꎬ用大有光ＰＥＴ切片冲洗过滤性能测试仪挤出螺杆及过滤网ꎮ待挤出螺杆中大有光ＰＥＴ切片全部走完且挤出螺杆刚好清晰可见时ꎬ加入按照一定工艺比例混配的切片２ｋｇ(夜光母粒与大有光ＰＥＴ切片质量比为１ʒ１９)ꎬ１００ｓ后记录初始压力Ｐ０ꎮ待物料在过滤性能测试仪中ꎬ记录最大压力Ｐｍａｘꎬ全部走完之后再加入１００ｇ大有光ＰＥＴ切片ꎮ本次试验采用１２ｕｍ过滤网ꎮ压滤值为ＦＰＶ＝(Ｐｍａｘ－Ｐ０)/ｍ式中ＦＰＶ为压滤值ꎬＭＰａ/ｇꎻＰ０为初始压力ꎬＭＰａꎻＰｍａｘ为最大压力ꎬＭＰａꎻｍ为母粒中夜光粉体质量ꎬｇꎮ１.３.３㊀夜光母粒纺丝评价试验使用夜光母粒和大有光ＰＥＴ切片按照一定的比例混合后ꎬ使用长丝复合纺丝机进行纺丝ꎬ纺丝速度为１０００ｍ/ｍｉｎꎬ得到ＵＤＹ纤维ꎮ使用平牵机对ＵＤＹ纤维进行拉伸后处理ꎬ拉伸速度为４５０ｍ/ｍｉｎꎬ两段拉伸ꎬ固定第二拉伸倍率为１.０５ꎬ总拉伸倍率为３.０和３.６ꎬ上热盘㊁下热盘㊁热板温度分别为８５ħ㊁１１０ħ㊁１７０ħꎮ２㊀结果与讨论２.１㊀母粒加工以大有光ＰＥＴ为载体ꎬ夜光粉体的添加量为总质量的１０％㊁１５％㊁２０％㊁２５％和３０％ꎬ偶联剂ＫＨ７９１的添加量分别为总质量的０.５％㊁１.０％和１ ５％ꎬ助剂合成聚酯蜡的添加量为２ ５％ꎬ制备夜光母粒ꎮ设定母粒加工设备螺杆主机转速为２００ｒ/ｍｉｎꎬ喂料速度２０ｋｇ/ｈꎬ螺杆加工温度为２７０ħꎬ考察夜光粉体添加量和偶联剂ＫＨ７９１添加量对母粒特性黏度的影响ꎬ具体见图２ꎮ从图２可以看出ꎬ当偶联剂ＫＨ７９１添加量一定时ꎬ随着夜光粉体添加量的增多ꎬ夜光母粒的特性黏度逐渐下降ꎮ这一方面可能是由于无机夜光粉体的加入在一定程度上影响了ＰＥＴ聚酯基体物理结构的规整性ꎬ使ＰＥＴ聚酯大分子链的缠结点减少ꎬＰＥＴ图２㊀夜光粉体和偶联剂ＫＨ７９１添加量对夜光母粒特性黏度的影响大分子链的堆砌紧密程度下降ꎬ增加了ＰＥＴ基体的自由体积ꎬ具体表现在特性黏度的下降ꎮ另一方面无机夜光粉体在ＰＥＴ聚酯基体中产生类似于 滚珠 的润滑作用ꎬ增大聚酯的流动性ꎮ第三ꎬ在静止或者剪切力作用下ＰＥＴ聚酯直接插层进入硅铝酸盐片层[６]ꎬ高速混合剪切力有利于插层的进行ꎬ同时一定程度上破坏了ＰＥＴ聚酯的物理结构ꎬ所以降低了ＰＥＴ聚酯的特性黏度ꎮ当夜光粉体添加量一定时ꎬ偶联剂ＫＨ７９１的添加量对夜光母粒特性黏度影响不大ꎮ２.２㊀母粒余辉亮度评价将２.１制备的夜光母粒使用激光粒度分布仪ꎬＤ６５标准光源ꎬ激发照度１０００ｌｘꎬ激发时间１５ｍｉｎꎬ测试撤走光源后１ｍｉｎ后ꎬ使用长余辉荧光粉测试仪测试夜光母粒的余辉亮度ꎮ图３㊀夜光粉体和偶联剂ＫＨ７９１添加量对夜光母粒余辉亮度的影响从图３中可以看出ꎬ当偶联剂ＫＨ７９１质量分数分别为０.５％㊁１.０％㊁１.５％时ꎬ随着夜光粉体添加量的增加ꎬ夜光母粒的余辉亮度均增加ꎮ这说明夜５１第２期王㊀伟等.稀土ＰＥＴ夜光纤维的研制及性能研究光母粒的余辉亮度主要由夜光粉体的余辉亮度决定ꎮ偶联剂ＫＨ７９１对夜光母粒的余辉亮度也有一定的作用ꎬ总体而言ꎬ当夜光母粒添加比例一定时ꎬ偶联剂ＫＨ７９１添加１.０％时ꎬ夜光母粒的余辉亮度最高ꎮ这主要是由于偶联剂ＫＨ７９１的亲无机物基团可与夜光粉体(Ａｌ２ＳｉＯ４ꎬＥｕ２＋ꎬＤｙ３＋)的化学基团反应ꎬ形成牢固的化学键合ꎻ亲有机物基团可与ＰＥＴ大分子反应或形成物理缠绕ꎬ从而使ＰＥＴ基体与夜光粉体(Ａｌ２ＳｉＯ４ꎬＥｕ２＋ꎬＤｙ３＋)的界面实现化学键接ꎬ大幅度提高共混体系的增容效果[７]ꎮ２.３㊀母粒过滤性能评价母粒法涤纶纺丝必须符合涤纶纺丝及后加工的工艺要求ꎬ要求母粒的加入量不能影响ＰＥＴ聚酯的可纺性和纤维的物理性能ꎬ并可以满足一定的功能性使用要求ꎮ通常采用压滤值和特性黏度作为母粒质量评价的重要指标[８９]ꎮ压滤值可以表征母粒加入后纺丝熔体的过滤性能ꎬ过滤性能的优劣会影响过滤器和纺丝组件的更换周期ꎮ将夜光母粒和ＰＥＴ切片按照质量分数１ʒ１９混合后ꎬ用母粒过滤性能测试仪进行熔融挤出ꎬ测定滤网之前混合切片熔体的压力变化ꎬ用压力的增加值可以判断夜光母粒中夜光粉体分散的微细化程度和均匀性ꎮ压力值越小ꎬ说明夜光粉体中夜光母粒的分散性越好ꎻ压力越大ꎬ则说明夜光母粒中夜光粉体的分散性越差ꎮ具体见图４所示ꎮ图４㊀夜光粉体和偶联剂ＫＨ７９１添加量对夜光母粒过滤性能的影响从图４中可以看出ꎬ当偶联剂ＫＨ７９１质量分数分别为０.５％㊁１.０％㊁１.５％时ꎬ随着夜光粉体添加量的增加ꎬ夜光母粒的压滤值均是先减小后增大ꎬ当夜光粉体添加质量分数为２０％时ꎬ夜光母粒的压滤值均较小ꎮ当夜光粉体添加量一定时ꎬ随着偶联剂ＫＨ７９１添加量的增多ꎬ夜光母粒的压滤值也呈现出先减小后增大的趋势ꎬ当偶联剂ＫＨ７９１添加质量分数为１.０％时ꎬ夜光母粒的压滤值相对较小ꎮ这主要是由于大有光ＰＥＴ切片中加入了偶联剂ＫＨ７９１和无机夜光粉体(Ａｌ２ＳｉＯ４ꎬＥｕ２＋ꎬＤｙ３＋)后ꎬ偶联剂的亲无机基团与夜光粉体进行化学键连接ꎻ偶联剂的亲有机基团均匀包裹在无机夜光粉体表面ꎬ形成一层保护层ꎬ使无机夜光粉体在ＰＥＴ熔体中形成较多的片层ꎬ增加了ＰＥＴ熔体的的流动性ꎮ偶联剂含量过高时ꎬ偶联剂的活性会得到抑制ꎬ所以当夜光粉体添加量一定时ꎬ随着偶联剂的增大ꎬ压滤值总体上先减小后增大ꎮ当无机夜光粉体添加质量超高２０％时ꎬ导致无机夜光粉体在夜光母粒中出现部分团聚ꎬ所以压滤值上升ꎮ２.４㊀母粒可纺性评价综合夜光母粒的特性黏度㊁余辉亮度和压滤值三方面ꎬ选择夜光粉体添加质量分数为２０％㊁偶联剂添加质量分数为１.０％的夜光母粒ꎬ考察夜光母粒的可纺性ꎮ夜光母粒的添加质量分数分别为３.０％㊁５.０％和７.０％ꎬ考察母粒添加量对纤维性能的影响ꎮ纺丝温度为２９２ħꎮ喷丝板孔数为３６孔ꎬ长径比为２.０ꎮ在纺丝过程中组件压力稳定ꎬ纺丝过程中无飘丝㊁注头丝和断头ꎮ具体纺丝情况见表１ꎮ表１㊀母粒添加量对夜光ＵＤＹ性能的影响编号母粒添加量ꎬ％组件压力无油丝特性黏度/(ｄＬ ｇ－１)纤度/ｄｔｅｘ断裂强度/(ｃＮ ｄｔｅｘ－１)断裂伸长ꎬ％Ａ０８２０.６００３８５.４１.０４３６７.１１Ｂ３７８０.５７７３８５.２０.８７３２４.６５Ｃ５７４０.５６５３８６.００.７６２９１.６８Ｄ７７２０.５２９３８６.５０.７０２４５.７７㊀㊀从表１中可以看出ꎬ随着母粒添加量的增多ꎬ组件压力逐渐下降ꎻ随着夜光母粒的增多ꎬ无油丝的特性黏度下降ꎮ这主要是由于夜光母粒中无机夜光粉体(Ａｌ２ＳｉＯ４ꎬＥｕ２＋ꎬＤｙ３＋)为纳米级ꎬ当ＰＥＴ聚酯在熔融状态下ꎬ无机夜光粉体相当于润滑球的作用ꎬ提高了ＰＥＴ熔体的流动性ꎬ所以组件压力下降ꎬ同时当聚酯熔体中添加一定比例的无机夜光粉体时ꎬ在高温熔融状态下ꎬ加速了聚酯的降解ꎬ所以特性黏度降低ꎮ随着母粒添加量的增多ꎬＵＤＹ原丝的断裂强度逐渐下降ꎬ断裂伸长逐渐减小ꎬ说明夜光母粒的加入使得ＰＥＴ功能纤维的可拉伸性能降低ꎮ这可能是由于夜光母粒加入破坏了ＰＥＴ聚酯的物理结构ꎬ使之形成一定的缺陷[１２]ꎮ６１合成技术及应用第３５卷㊀㊀图５㊀纤维截面ＳＥＭａ:常规大有光纤维ꎻｂ:夜光母粒添加质量分数为３.０％ꎻｃ:夜光母粒添加质量分数为５.０％ꎻｄ:夜光母粒添加质量分数为７.０％从图５中可以看出ꎬ当夜光母粒添加质量分数为７.０％时ꎬ纤维截面有较大的无机粒子团聚ꎬ说明当夜光母粒添加量较高时ꎬ在纺丝过程中ꎬ容易引发夜光粉体的聚集ꎮ２.５㊀夜光ＵＤＹ的可拉伸性能评价使用平牵机对Ａ㊁Ｂ㊁Ｃ㊁Ｄ四种ＵＤＹ原丝进行后拉伸ꎬ拉伸后纤维的物理指标见表２ꎮ表２㊀拉伸后纤维性能指标编号母粒添加量ꎬ％拉伸倍率纤度/ｄｔｅｘ断裂强度/(ｃＮ ｄｔｅｘ－１)断裂伸长ꎬ％Ａ０３.６１０４.３４.１２２１.６１Ｂ３３.０１２８.３３.１２２０.２３Ｃ５３.０１２８.６２.７８１９.２３Ｄ７３.０１２８.２２.３８１９.８７㊀㊀从表２中可看出ꎬ在控制断裂伸长基本一致的情况下ꎬ添加夜光母粒后纤维的拉伸倍率下降ꎮ随着夜光母粒添加量的增多ꎬＤＴ丝的断裂强度逐渐下降ꎮ这与ＵＤＹ原丝的性能质量有关ꎮ当夜光母粒添加质量分数为７.０％时ꎬＤＴ丝比较脆ꎬ容易断裂ꎬ这主要是由于夜光母粒添加量较多ꎬ对纤维中缺陷较多造成影响ꎮ２.６㊀ＤＴ丝余辉亮度评价将拉伸后的ＤＴ丝织成袜带ꎬ测试ＤＴ丝的余辉亮度ꎮ夜光母粒添加量对ＤＴ丝余辉亮度的影响见图５ꎮ从图５中可以看出:随着夜光母粒添加量的增多ꎬＤＴ丝的余辉亮度逐渐增大ꎮ夜光ＤＴ纤维与夜光母粒的余辉亮度差距很大ꎬ这说明夜光纤维的发光特性直接与发光基体的含量有关ꎮ图５㊀夜光母粒添加量对余辉亮度的影响３㊀结㊀论ａ)随着夜光粉体(Ａｌ２ＳｉＯ４ꎬＥｕ２＋ꎬＤｙ３＋)添加量的增大ꎬ夜光母粒的特性黏度呈现下降的趋势㊁余辉亮度呈现上升的趋势㊁压滤值呈现先下降后上升的趋势ꎬ夜光粉体添加质量分数为２０.０％时ꎬ夜光母粒的压滤值最小ꎮｂ)制备夜光母粒时ꎬ夜光粉体(Ａｌ２ＳｉＯ４ꎬＥｕ２＋ꎬＤｙ３＋)的最佳添加质量为２０.０％ꎬ偶联剂ＫＨ７９１的最佳添加质量为１.０％ꎬ夜光粉体具有较好的过滤性能和余辉亮度ꎮｃ)随着夜光母粒添加量的增大ꎬＵＤＹ原丝的可拉伸性能下降ꎬＤＴ丝的断裂强度下降ꎬ纤维的余辉亮度增强ꎬ当夜光母粒添加的质量为５.０％时ꎬ纤维具有良好的断裂强度和余辉亮度ꎮ参考文献:[１]㊀徐燕娜.夜光纤维的结构与性能研究[Ｄ].无锡:江南大学ꎬ２００８.[２]㊀葛明桥ꎬ虞国炜.彩色与彩色光稀土夜光纤维的开发及应用[Ｊ].针织工业ꎬ２００４ꎬ３２(４):６５６７.[３]㊀郑子樵ꎬ李红英.稀土功能材料[Ｍ].北京:北京化学工业出版社ꎬ２００３:３２１３３４.[４]㊀杨丽月ꎬ靳晓晴ꎬ杨庆斌.夜光纤维的基本性能研究[Ｊ].山东纺织科技ꎬ２０１７(３):１１１３.[５]㊀闫彦红ꎬ葛明桥.稀土夜光纤维产品开发与应用[Ｊ].产业纺织用品ꎬ２００８ꎬ２６(２):１６１９.[６]㊀ＷａｎｇＱＺꎬＬｉａｏＸＬꎬＬｉｕＺＬ.Ｔｈｅｐｒｏｐｅｒｔｉｅｓａｎｄｓｔｒｕｃｔｕｒｅｏｆｓｅｌｆ￣ｒｅｉｎｆｏｒｃｅｄｍａｔｅｒｉａｌｍａｄｅｆｒｏｍｕｌｔｒａ￣ｈｉｇｈｍｏｌｅｃｕｌａｒｗｅｉｇｈｔｐｏｌｙｅｔｈ￣ｙｌｅｎｅ/ｍｏｎｔｍｏｒｉｌｌｏｎｉｔｅｎａｎｏｃｏｍｐｏｓｉｔｅ[Ｊ].ＣｈｅｍｉｃａｌＲｅｓｅａｒｃｈꎬ２００４(０４):５０４５１１.[７]㊀龚静华ꎬ马敬红ꎬ梁伯润.ＰＥＴ蓄光纤维的研制及性能研究[Ｊ].合成技术及应用ꎬ２００７(４):２２２４.７１第２期王㊀伟等.稀土ＰＥＴ夜光纤维的研制及性能研究[８]㊀孙有德ꎬ胡继文ꎬ李举荣ꎬ等.有光聚酯色母粒质量指标几个问题的探讨[Ｊ].聚酯工业ꎬ１９９１(０３):３８４０.[９]㊀严岩ꎬ朱福和ꎬ刘峰ꎬ等.消光聚酯母粒制备工艺研究[Ｊ].合成技术及应用ꎬ２０１７(０４):１４１７.[１０]郝冬冬ꎬ丁永红ꎬ闫秋羽.偶联剂处理滑石粉填充聚乙烯薄膜的研究[Ｊ].包装工程ꎬ２０２０(０１):１４５１４９.[１１]朱湘萍ꎬ于维才ꎬ陈利岩ꎬ等.聚酯纤维级发光母粒的研制[Ｊ].合成纤维ꎬ２０１３(０２):３６３９.[１２]陈红ꎬ王乾.使用母粒法生产蓄光纤维初探[Ｊ].合成纤维ꎬ２００３(０５):２４２６.Ｄｅｖｅｌｏｐｍｅｎｔａｎｄｐｒｏｐｅｒｔｉｅｓｏｆｒａｒｅ￣ｅａｒｔｈＰＥＴｌｕｍｉｎｏｕｓｆｉｂｅｒＷａｎｇＷｅｉ１ꎬ２ꎬＬｉｕＣｈｕａｎｓｈｅｎｇ１ꎬＹａｎＹａｎ１ꎬ２ꎬＪｉＸｕａｎ１ꎬ２ꎬＳｈｉＬｉｍｅｉ１ꎬ２(１.ＳｉｎｏｐｅｃＹｉｚｈｅｎｇＣｈｅｍｉｃａｌＦｉｂｒｅＣｏ.ꎬＬｔｄ.ꎬＹｉｚｈｅｎｇＪｉａｎｇｓｕ２１１９００ꎬＣｈｉｎａꎻ２.ＪｉａｎｇｓｕＫｅｙＬａｂｏｒａｔｏｒｙｏｆＨｉｇｈＰｅｒｆｏｒｍａｎｃｅＦｉｂｅｒꎬＹｉｚｈｅｎｇＪｉａｎｇｓｕ２１１９００ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:ＬｕｍｉｎｏｕｓｍａｓｔｅｒｂａｔｃｈｗａｓｐｒｅｐａｒｅｄꎬｗｈｅｎＰＥＴｒｅｓｉｎａｓｃａｒｒｉｅｒꎬｌｕｍｉｎｏｕｓｐｏｗｄｅｒａｓｌｕｍｉｎｏｕｓｂｏｄｙꎬｃｏｕｐｌｉｎｇａｇｅｎｔ(ＫＨ７９１)ꎬｓｙｎｔｈｅｔｉｃｐｏｌｙｅｓｔｅｒａｓａｕｘｉｌｉａｒｙａｇｅｎｔ.Ｗｈｅｎｔｈｅｌｕｍｉｎｏｕｓｐｏｗｄｅｒｗａｓａｄｄｅｄｗｉｔｈａｍａｓｓｆｒａｃｔｉｏｎｏｆ２０.０％ａｎｄｔｈｅｃｏｕｐｌｉｎｇａｇｅｎｔｗｉｔｈｔｈｅａｄｄｅｄｍａｓｓｆｒａｃｔｉｏｎｏｆ１.０％ꎬｔｈｅｌｕｍｉｎｏｕｓｍａｓｔｅｒｂａｔｃｈｈａｄｔｈｅｂｅｓｔｆｉｌｔｒａｔｉｏｎｐｅｒｆｏｒｍａｎｃｅａｎｄａｆｔｅｒ￣ｇｌｏｗｂｒｉｇｈｔｎｅｓｓ.Ｗｈｅｎｔｈｅｍａｓｓｆｒａｃｔｉｏｎｏｆｌｕｍｉｎｏｕｓｍａｓｔｅｒｂａｔｃｈｗａｓ５.０％ａｎｄｔｈｅｓｐｉｎｎｉｎｇｔｅｍｐｅｒａｔｕｒｅｗａｓ２９２ħꎬｔｈｅｓｐｉｎｎａｂｉｌｉｔｙｏｆＰＥＴｗａｓｂｅｔｔｅｒꎬａｎｄＰＥＴｌｕｍｉｎｏｕｓｆｉｂｅｒｗｉｔｈｓｔｒｏｎｇｂｒｅａｋｉｎｇｓｔｒｅｎｇｔｈａｎｄａｆｔｅｒ￣ｇｌｏｗｂｒｉｇｈｔｎｅｓｓｗａｓｏｂｔａｉｎｅｄ.Ｋｅｙｗｏｒｄｓ:ｌｕｍｉｎｏｕｓꎻｃｏｕｐｌｉｎｇａｇｅｎｔꎻｎｏｃｔｉｌｕｃｅｎｔｍａｓｔｅｒｂａｔｃｈꎻａｆｔｅｒ￣ｇｌｏｗｂｒｉｇｈｔｎｅｓｓꎻｓｐｉｎｎａｂｉｌｉｔｙꎻＰＥＴｆｉｂｅｒ新型熔喷布生产线研制成功近日ꎬ常州纺织服装职业技术学院和江苏特贝尔精密机械科技有限公司合作ꎬ成功研制出新型熔喷布数字化自动生产线ꎬ实现了生产数据自动采集和生产过程质量实时监控ꎬ保障生产当前急需的高质量医用防疫系列用品ꎮ该校机电学院副教授宋黎菁介绍ꎬ疫情发生后ꎬ医用口罩和防护服等用品成为防疫一线的重要物资ꎮ但是ꎬ一些企业使用传统的熔喷布生产装备ꎬ由于智能化程度低ꎬ致使喷丝质量难以得到保障ꎮ针对国内熔喷布生产存在的问题ꎬ３月初ꎬ宋黎菁科研团队与江苏特贝尔精密机械科技有限公司发挥各自技术优势ꎬ合作开展熔喷布数字化自动生产线的研制ꎮ他们先后解决了机械设计㊁模头设计㊁电气控制㊁运营数据采集等集成技术难题ꎬ采用国际先进的技术㊁材料㊁元器件等ꎬ进行反复系统集成ꎬ终于成功研制出新型熔喷布数字化自动生产线ꎮ调试与试机生产显示ꎬ一只３００ｍｍ的喷头每天可产出２００ｋｇ熔喷布ꎬ更换大尺寸喷头可日产熔喷布８００~１６００ｋｇꎮ目前ꎬ２台生产设备已在国内生产企业投用ꎬ大型熔喷机数字化设备的研发工作也正在展开ꎮ巴陵石化己内酰胺项目搬迁３月２７日ꎬ中国石化已批复同意巴陵石化实施己内酰胺产业链搬迁与升级转型项目ꎬ批复项目总投资１３９.５亿元ꎮ项目布置在岳阳绿色化工产业园ꎬ分两期建设年产６０万吨己内酰胺系列产品ꎮ一期包括建设氢氨装置区㊁己内酰胺装置区㊁公用工程ꎬ计划２０２２年底建成投产ꎮ巴陵石化己内酰胺装置位于岳阳中心城区ꎬ１９８９年动工建设ꎬ经数次扩能改造ꎬ产业链整体规模已达年产３０万吨ꎮ随着城市快速发展ꎬ己内酰胺生产厂区逐步被城区包围ꎮ２０１８年１１月７日ꎬ省政府与中国石化㊁岳阳市政府与巴陵石化共同签订协议ꎬ推进己内酰胺产业链战略合作ꎮ去年ꎬ该项目被列入全省重点项目和 五个１００ 重大产业项目ꎮ当年１２月５日ꎬ岳阳市与巴陵石化签订己内酰胺产业链搬迁与升级转型发展项目补偿框架协议㊁入园协议ꎮ(郑宁来)８１合成技术及应用第３５卷。

应用技术Product Development产品开发77纺织导报 China Textile Leader · 2020 No.1作者单位：中国纺织信息中心。

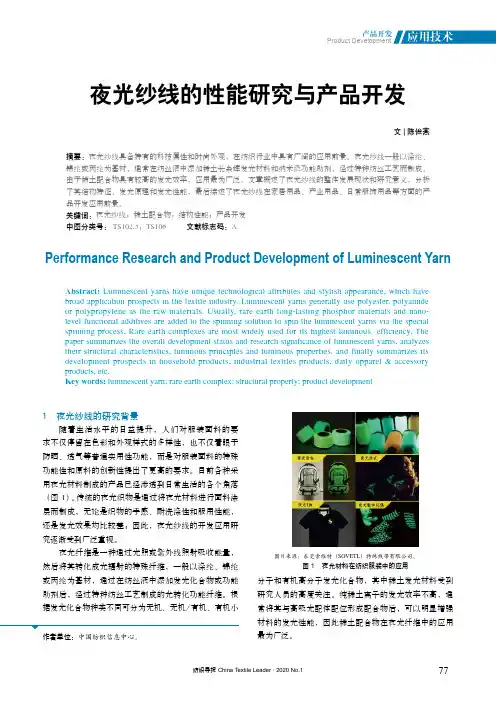

夜光纱线的性能研究与产品开发文 | 陈俊燕Performance Research and Product Development of Luminescent YarnAbstract: Luminescent yarns have unique technological attributes and stylish appearance, which have broad application prospects in the textile industry. Luminescent yarns generally use polyester, polyamide or polypropylene as the raw materials. Usually, rare earth long-lasting phosphor materials and nano-level functional additives are added to the spinning solution to spin the luminescent yarns via the special spinning process. Rare earth complexes are most widely used for its highest luminous efficiency. The paper summarizes the overall development status and research significance of luminescent yarns, analyzes their structural characteristics, luminous principles and luminous properties, and finally summarizes its development prospects in household products, industrial textiles products, daily opparel & accessory products, etc.Key words: luminescent yarn; rare earth complex; structural property; product development摘要：夜光纱线具备特有的科技属性和时尚外观，在纺织行业中具有广阔的应用前景。
