直流电阻测试仪的测量方法与步骤一、变压器直流电阻测试仪的测量方法测量直流电阻是变压器试验中的一个重要项目。

通过测量，可以检查出设备的导电回路有无接触不良、焊接不良、线圈故障及接线错误等缺陷。

在中、小型变压器的实际测量中，大多采用直流电桥法，当被试线圈的电阻值在1欧以上的一般用单臂电桥测量，1欧以下的则用双臂电桥测量。

在使用双臂电桥接线时，电桥的电位桩头要靠近被测电阻，电流桩头要接在电位桩头的上面。

测量前，应先估计被测线圈的电阻值，将电桥倍率选钮置于适当位置，将非被测线圈短路并接地，然后打开电源开关充电，待充足电后按下检流计开关，迅速调节测量臂，使检流计指针向检流计刻度中间的零位线方向移动，进行微调，待指针平稳停在零位上时记录电阻值，此时，被测线圈电阻值=倍率数×测量臂电阻值。

测量完毕，先开放检流计按钮，再放开电源开关。

二、变压器直流电阻测试仪测试步骤1.接线：把被测试品通过电缆与本机的测试接线柱连接，连接牢固，同时把地线接好。

2.电流选择：打开电源开关(开关上I为开，O为关)同时显示屏上会显示最小电流值40A，这时可通过选择键对所测试品预置电流进行选择，每按一下选择键，显示屏上会滚动出现各电流值，、10A、20A、40A。

测试：当选择好电流后，按下确认键，就开始测试，表头同时指示所选电流值。

3.当按下确认键后，显示屏上显示“正在充电”，过几秒钟之后，显示“正在测试”，这时说明已充电完毕。

进入测试状态，几秒后，就会显示所测阻值。

测试完毕后，按“复位”键，变压器直流电阻测试仪电源将与绕组断开，同时放电，音响报警，电流表回到零位，这时显示屏回到初始状态，放电音响结束后，可重新接线，进行下次测量或拆下测试线与电源线结束测量。

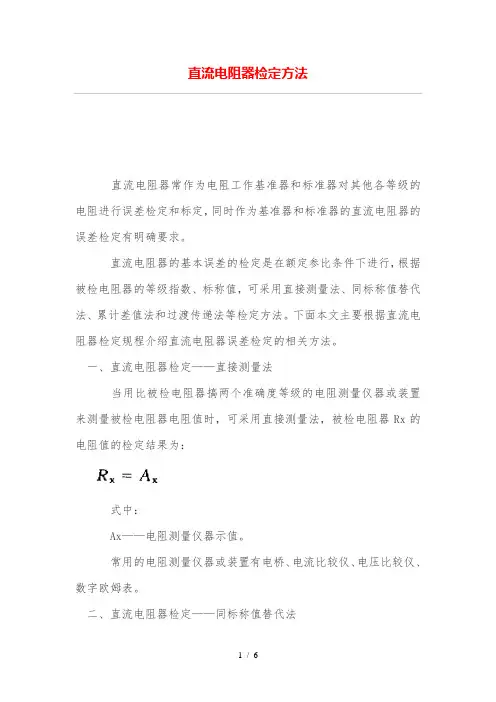

直流电阻器检定方法直流电阻器常作为电阻工作基准器和标准器对其他各等级的电阻进行误差检定和标定，同时作为基准器和标准器的直流电阻器的误差检定有明确要求。

直流电阻器的基本误差的检定是在额定参比条件下进行，根据被检电阻器的等级指数、标称值，可采用直接测量法、同标称值替代法、累计差值法和过渡传递法等检定方法。

下面本文主要根据直流电阻器检定规程介绍直流电阻器误差检定的相关方法。

一、直流电阻器检定——直接测量法当用比被检电阻器搞两个准确度等级的电阻测量仪器或装置来测量被检电阻器电阻值时，可采用直接测量法，被检电阻器Rx的电阻值的检定结果为：式中：Ax——电阻测量仪器示值。

常用的电阻测量仪器或装置有电桥、电流比较仪、电压比较仪、数字欧姆表。

二、直流电阻器检定——同标称值替代法当电阻测量仪器或装置达不到比被检Rx准确度等级搞出两个等级，而又有与被检电阻器Rx同标称值的电阻标准器Rs时，被检电阻器电阻值的检定可采用同标称值传递法。

最常用的同标称值传递法是替代法，替代法是用电阻测量（或比较）仪器依次测量标准电阻器Rs和被检电阻器Rx的电阻值。

检定结果为：式中：As——测量Rs时测量仪器的示值。

常用的电阻比较仪器有电桥、电流比较仪、电压比较仪、数字欧姆表、电阻比较仪、电位差计等。

三、直流电阻器检定——累积差值法具有连续、同标称值步进的多值电阻器如十进盘电阻器，当具有与其步进值同标称值且可实现相加连接的电阻标准器Rs或参考电阻器RT时，Rx的检定可在相应的测量仪器上采用累积差值法进行整体检定。

被检十进制盘电阻器d)如采用参考电阻器RT代替Rs，可在i=1或i=10时，用同标称值替代法为RT定值后再按c计算检定结果。

注意：用M测量Rx时，M必须按a、b两程序中的关系设置，差值Δ和δ用M尾数或差值测量仪器读取。

e)常见的电桥、电流比较仪、电压比较仪、数字欧姆表、电阻比较仪、电位差计等电阻比较、测量仪器均适用于累积差值法。

四、直流电阻器检定——过渡传递法通过确定Rx与Rs的电阻比值B来实现电阻量值传递的方法称过渡传递法。

用多种方法测量直流电阻一、实验目的1、熟悉各种电学仪器及电路技巧;2、掌握多种方法测量直流电阻3、巩固不确定度的评定方法 二、仪器DH6108赛电桥综合实验仪，直流稳压电源，万用电表，电阻箱，两个待测电阻，千分尺,直流电流表，直流电压表，滑线变阻器，检流计等三、实验原理电阻是电磁学实验工作中的常用元件，可分为高值电阻（兆欧以上）、中值电阻（10欧～兆欧）、低值电阻（10欧以下）。

测量电阻的方法有许多种，常用的如伏安法、电桥法、比较测量方法(电压比等于电阻比)。

（一）伏安法测量电阻的原理（适用于测中值电阻）1、实验线路的比较和选择当电流表内阻为0，电压表内阻无穷大时，下述两种测试电路的测量不确定度是相同的。

图1 电流表外接测量电路 图2 电流表内接测量电路被测电阻的阻值为： IV R =。

但实际的电流表具有一定的内阻，记为R I ；电压表也具有一定的内阻，记为R V 。

因为R I 和R V 的存在，如果简单地用IVR =公式计算电阻器电阻值，必然带来附加测量误差。

为了减少这种附加误差，测量电路可以粗略地按下述办法选择：比较(R/R I )和(R V /R )的大小，比较时R 取粗测值或已知的约值。

如果前者大则选电流表内接法，后者大则选择电流表外接法。

如果要得到测量准确值，就必须按下（1）、（2）两式，予以修正。

即电流表内接测量时，I R IVR -=（1） 电流表外接测量时，VR V I R 11-= （2） 2、测量误差与不确定度的评定实验使用的电压表和电流表的量程和准确度等级一定时，可以估算出U V 、U I ，再用简化公式I R I VR -=计算时的相对不确定度 （3） 式中U R 表示测量R 的不确定度，并非指R 的电压值。

可见要使测量的准确度高，应选择线路的参数使数字表的读数尽可能接近满量程，因为这时的V 、I 值大，U R ／R 就会小些。

当电压表、电流表的内阻值R V 、R I 及其不确定度大小U RI 、U RV 已知时，可用公式(1)、(2)更准确地求得R 的值，相对不确定度由下式求出：电流表内接时：（4） 电流表外接时： （5） 这就知道由公式(1)、(2)来得到电阻值R 时，线路方案和参数的选择应使U R ／R 尽可能最小（选择原则3）。

直流电阻测量与测试华天电力专业生产直流电阻测试仪（又称变压器直阻测试仪），接下来为大家分享直流电阻测量与测试。

直流电阻是通过在链路一端绕成两条导线的总电阻。

这通常是导体直径的函数，并且仅随距离而变化。

有时会进行此测量，以确保不会出现严重的误连接，而这会给链路增加很大的阻力。

请注意，接线图测试会自动隔离中断，但不会隔离高电阻连接。

直流电阻通常与阻抗混淆，该术语描述通常在指定频率下对信号流的动态电阻。

两者均以欧姆为单位进行测量，因为它们定义了与电流相反的不同类型。

直流电阻与被测电缆的长度成比例地增加，而阻抗无论长度如何都保持恒定。

从信号的角度来看，衰减（有时称为插入损耗）现在是一种更有用的测量方法，并且直流电阻的重要性已降低。

结果解释线对之间的回路电阻变化通常可以快速指示电缆问题。

在短路的环回测试环境中，期望值只是给定长度的期望值总和的两倍。

对于任何高级现场测试人员来说，这都是一个简单的测试。

由于线对之间的扭曲率不同，因此每个线对组合的值都将不同。

综观以上结果，我们可以得出结论，1,2对具有最紧密的捻度，而7,8对具有最小的捻度。

这是正常现象，这是可以预期的。

故障排除建议如果出现意外的高直流电阻，请将故障对与电缆中的其他对进行比较。

这将确定问题是特定于一对故障电缆还是由于影响整个电缆的问题。

如果一对有故障，请检查终端连接点，以检查连接是否不良或氧化。

如果所有四对线都具有意外的高直流电阻，请检查您的假设。

您是否允许加倍的阻力以包括环回？电阻假设对所用电线规格是否正确？26英尺每英尺的电阻比24英尺高。

链接中是否有不寻常的跳线，可能会产生高电阻？寻找任何异常的地方，尤其是如果相邻的电缆看起来正常的话。

/235/index10.html。

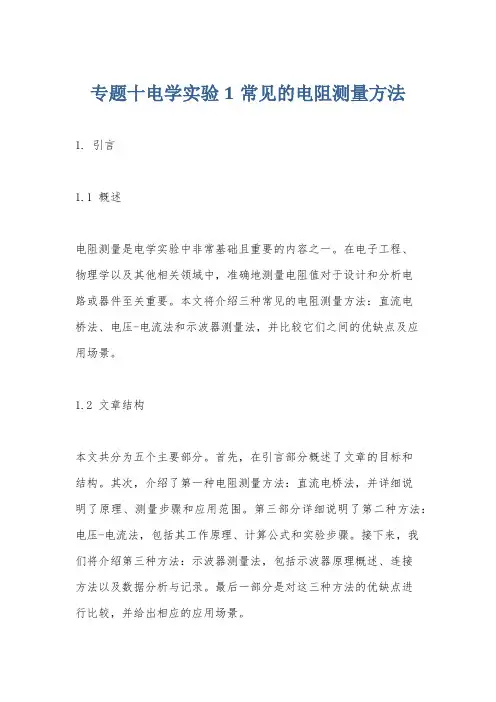

专题十电学实验1常见的电阻测量方法1. 引言1.1 概述电阻测量是电学实验中非常基础且重要的内容之一。

在电子工程、物理学以及其他相关领域中，准确地测量电阻值对于设计和分析电路或器件至关重要。

本文将介绍三种常见的电阻测量方法：直流电桥法、电压-电流法和示波器测量法，并比较它们之间的优缺点及应用场景。

1.2 文章结构本文共分为五个主要部分。

首先，在引言部分概述了文章的目标和结构。

其次，介绍了第一种电阻测量方法：直流电桥法，并详细说明了原理、测量步骤和应用范围。

第三部分详细说明了第二种方法：电压-电流法，包括其工作原理、计算公式和实验步骤。

接下来，我们将介绍第三种方法：示波器测量法，包括示波器原理概述、连接方法以及数据分析与记录。

最后一部分是对这三种方法的优缺点进行比较，并给出相应的应用场景。

1.3 目的本文旨在提供关于常见的电阻测量方法的详尽介绍和比较分析。

通过深入理解这些方法的原理、步骤和应用范围，读者将能够选择适当的方法来测量不同类型电阻的值，并根据需要做出合理的决策。

此外，本文还可以帮助读者了解电阻测量中存在的挑战和注意事项，以提高测量结果的准确性和可靠性。

2. 电阻测量方法一：直流电桥法2.1 原理介绍直流电桥法是一种常见的电阻测量方法。

它基于电桥平衡原理，通过调节电桥中的其他三个已知电阻，与待测电阻建立比例关系，并使电桥处于平衡状态来测量待测电阻的大小。

在直流电桥中，一般使用一个恒流源和一个示波器。

其中，恒流源提供稳定的直流电流供给整个电路；示波器则用来观察并判断电桥是否达到平衡状态。

2.2 测量步骤下面是使用直流电桥法进行电阻测量的具体步骤：步骤1: 确保所有连接线松紧适当，并将待测电阻连接至相应位置。

步骤2: 调节恒流源使其输出固定的稳定恒定直流电流值。

步骤3: 调节已知参考市边上的两个可变剩余（Rv和Ru），使示波器显示为零。

步骤4: 通过改变已知参考便边上可变剩余Rv，再次调整示波器使其重新归零。

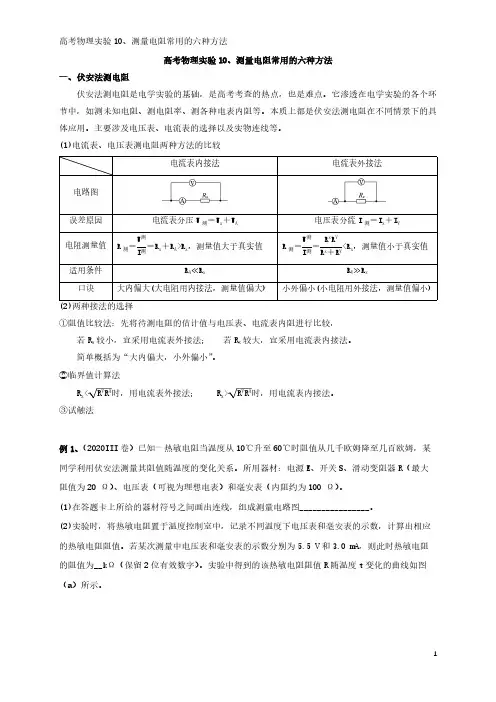

高考物理实验10、测量电阻常用的六种方法一、伏安法测电阻伏安法测电阻是电学实验的基础，是高考考查的热点，也是难点。

它渗透在电学实验的各个环节中，如测未知电阻、测电阻率、测各种电表内阻等。

本质上都是伏安法测电阻在不同情景下的具体应用。

主要涉及电压表、电流表的选择以及实物连线等。

(1)电流表、电压表测电阻两种方法的比较电流表内接法电流表外接法电路图误差原因电流表分压U测＝U x＋U A电压表分流I测＝I x＋I V电阻测量值R测＝U测I测＝R x＋R A>R x，测量值大于真实值R测＝U测I测＝R x R VR x＋R V<R x，测量值小于真实值适用条件R A≪R x R V≫R x 口诀大内偏大(大电阻用内接法，测量值偏大)小外偏小(小电阻用外接法，测量值偏小)(2)两种接法的选择①阻值比较法：先将待测电阻的估计值与电压表、电流表内阻进行比较，若R x较小，宜采用电流表外接法；若R x较大，宜采用电流表内接法。

简单概括为“大内偏大，小外偏小”。

②临界值计算法R x<R V R A时，用电流表外接法； R x>R V R A时，用电流表内接法。

③试触法例1、（2020III卷）已知一热敏电阻当温度从10℃升至60℃时阻值从几千欧姆降至几百欧姆，某同学利用伏安法测量其阻值随温度的变化关系。

所用器材：电源E、开关S、滑动变阻器R（最大阻值为20 Ω）、电压表（可视为理想电表）和毫安表（内阻约为100 Ω）。

(1)在答题卡上所给的器材符号之间画出连线，组成测量电路图________________。

(2)实验时，将热敏电阻置于温度控制室中，记录不同温度下电压表和亳安表的示数，计算出相应的热敏电阻阻值。

若某次测量中电压表和毫安表的示数分别为5.5 V和3.0 mA，则此时热敏电阻的阻值为__kΩ（保留2位有效数字）。

实验中得到的该热敏电阻阻值R随温度t变化的曲线如图（a）所示。

(3)将热敏电阻从温控室取出置于室温下，测得达到热平衡后热敏电阻的阻值为2.2kΩ。

用比较法测量直流电阻DH6108型赛电桥综合实验仪（产品获发明专利）实验讲义杭州大华仪器制造有限公司用比较法测量直流电阻一、概述电阻是电磁学实验工作中的常用元件。

在电磁学发展史上，电桥法测电阻曾起过重要作用。

电桥所用的平衡比较法，是微差比较法的差值为零时的特例；微差法是比较法中的一种。

在测量技术快速发展的今天，如何采用数字技术测量电阻是一个值得研究的课题。

本实验借助数字电压表，采用了一种比一般电桥法更直观的比较测量方法(电压比等于电阻比)，可以更简捷、更准确地测量电阻。

二、实验目的1、用伏安法测量被测电阻，并研究表头内阻对测量准确度的影响；2、用惠斯通电桥(单电桥)和双电桥测量未知电阻，计算不确定度；3、用直接比较法(电阻比等于电压比)测量不同的未知电阻，计算不确定度；4、测量室温下金属丝的电阻率；*5、利用直流恒流源，替代非平衡电桥测量连续变化的非电量；*6 附：研究性实验，四位半数字电压表的误差和非线性残差的分布特征三、实验仪器1、DH6108赛电桥综合实验仪2、四位半数字万用表3、QJ23a直流单臂电桥，ZX21a直流电阻箱（选配）4、QJ44双臂电桥5、螺旋测微尺和游标卡尺（>200mm）四、实验原理（一）伏安法测量电阻的原理1、实验线路的比较和选择当电流表内阻为0，电压表内阻无穷大时，下述两种测试电路的测量不确定度是相同的。

图1 电流表外接测量电路 图2 电流表内接测量电路被测电阻 IVR =。

实际的电流表具有一定的内阻，记为R I ；电压表也具有一定的内阻，记为R V 。

因为R I 和R V 的存在，如果简单地用IVR =公式计算电阻器电阻值，必然带来附加测量误差。

为了减少这种附加误差，测量电路可以粗略地按下述办法选择：比较lg(R/R I )和lg(R V /R )的大小，比较时R 取粗测值或已知的约值。

如果前者大则选电流表内接法，后者大则选择电流表外接法（选择原则1）。

如果要得到测量准确值，就必须按下1、2两式，予以修正。

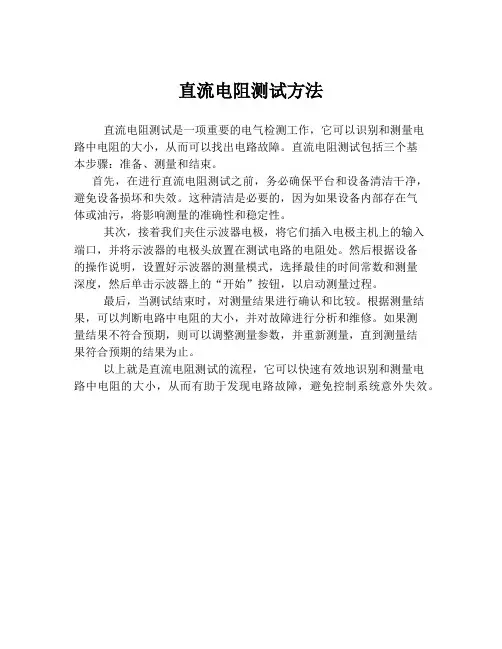

直流电阻测试方法
直流电阻测试是一项重要的电气检测工作，它可以识别和测量电
路中电阻的大小，从而可以找出电路故障。

直流电阻测试包括三个基
本步骤：准备、测量和结束。

首先，在进行直流电阻测试之前，务必确保平台和设备清洁干净，避免设备损坏和失效。

这种清洁是必要的，因为如果设备内部存在气
体或油污，将影响测量的准确性和稳定性。

其次，接着我们夹住示波器电极，将它们插入电极主机上的输入
端口，并将示波器的电极头放置在测试电路的电阻处。

然后根据设备
的操作说明，设置好示波器的测量模式，选择最佳的时间常数和测量
深度，然后单击示波器上的“开始”按钮，以启动测量过程。

最后，当测试结束时，对测量结果进行确认和比较。

根据测量结果，可以判断电路中电阻的大小，并对故障进行分析和维修。

如果测
量结果不符合预期，则可以调整测量参数，并重新测量，直到测量结
果符合预期的结果为止。

以上就是直流电阻测试的流程，它可以快速有效地识别和测量电
路中电阻的大小，从而有助于发现电路故障，避免控制系统意外失效。

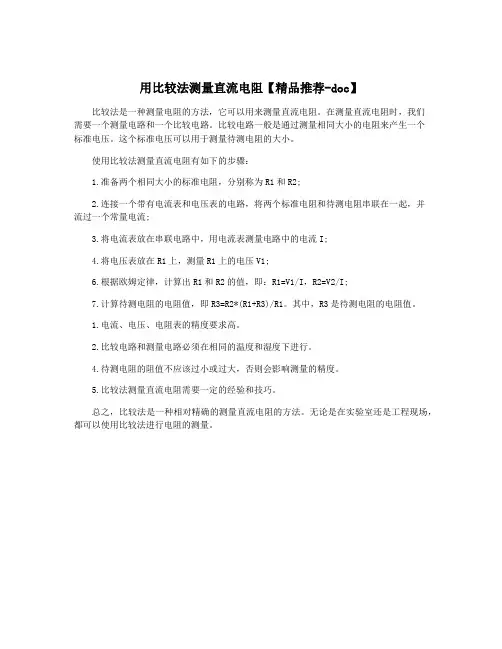

用比较法测量直流电阻【精品推荐-doc】
比较法是一种测量电阻的方法，它可以用来测量直流电阻。

在测量直流电阻时，我们
需要一个测量电路和一个比较电路。

比较电路一般是通过测量相同大小的电阻来产生一个
标准电压。

这个标准电压可以用于测量待测电阻的大小。

使用比较法测量直流电阻有如下的步骤：
1.准备两个相同大小的标准电阻，分别称为R1和R2;
2.连接一个带有电流表和电压表的电路，将两个标准电阻和待测电阻串联在一起，并
流过一个常量电流;
3.将电流表放在串联电路中，用电流表测量电路中的电流I;
4.将电压表放在R1上，测量R1上的电压V1;
6.根据欧姆定律，计算出R1和R2的值，即：R1=V1/I，R2=V2/I;
7.计算待测电阻的电阻值，即R3=R2*(R1+R3)/R1。

其中，R3是待测电阻的电阻值。

1.电流、电压、电阻表的精度要求高。

2.比较电路和测量电路必须在相同的温度和湿度下进行。

4.待测电阻的阻值不应该过小或过大，否则会影响测量的精度。

5.比较法测量直流电阻需要一定的经验和技巧。

总之，比较法是一种相对精确的测量直流电阻的方法。

无论是在实验室还是工程现场，都可以使用比较法进行电阻的测量。

电阻的几种测量方法一、伏安法在同时提供电流表和电压表时应采用伏安法测电阻，此法一般考查：①电流表内、外接法；②滑动变阻器的连接方式；③数据处理及误差分析；④实验电路的连接。

例 1 图1为用伏安法测量一个定值电阻阻值的实验所需的器材实物图,器材规格如下:(1)待测电阻Rx(约100欧)；； (2)直流毫安表(量程0～10毫安,内阻50欧)； (3)直流电压表(量程0～3伏,内阻5千欧)； (4)直流电源(输出电压4伏,内阻可不计)； (5)滑动变阻器(阻值范围0～15欧,允许最大电流1安)；(6)电健一个,导线若干条. 根据器材的规格和实验要求,在本题的实物连线解析：待测电阻R x 与电流表内阻R A 及电压表内阻R V 之比是： R x ／R A ＝100／50＝2／1R x ／R V ＝100／50×103＝1／50由此可知，应采用电流表“外接法”。

当滑动电阻器作为限流接法时，最小电流I ＝U ／(R x ＋ R A ＋R) ＝4／(100＋50＋15)A ≈24mA ，大于毫安表的量程，所以滑动电阻器不能在电路中作限流接法，应采用分压电路。

电路连接如图。

二、欧姆表法注意：①测量电阻的规则和步骤；②读数和误差分析。

例2 用多用电表测电阻 ①每次换档后，需重新电阻调零 ，再进行测量。

②如果表的指针偏转角过大，为了使测量比较准确，应将选择开关拨至倍率较小的档位上。

③某次测电阻时，用×100 档测量，表的指针位置如图所示，则测量是R x ＝8.0×102 Ω。

三、全电路欧姆定律法只提供一只电流表或一只电压表，在电源的电动势和内阻未知的情况下，应从全电路欧姆定律出发，求未知电阻。

例3 用图2所示电路测未知电阻R x 的值，图中的电源电动势未知，电源内阻与电流表内阻均可忽略不计，R图2为电阻箱。

①若要测得R x 的值，R 至少需要取个不同的值。

②若电流表每个分度表示的电阻值未知，但指针偏转角度与通过的电流成正比，则在用此电路测R x 时，R 至少需取 个不同的值。

■■高中物理测量电阻的方法大总结测量电阻是高中物理中一项重要的实验内容。

在实验中，我们常常需要测量电阻的大小，以了解电路中的电子流动情况。

下面是一些常见的测量电阻的方法。

1.电压法：电压法是最常用的测量电阻的方法之一、通过在电阻上施加一个已知的电压，再测量通过电阻的电流，利用欧姆定律（U=IR），可以求得电阻的大小。

电压法简单易行，适用于测量具有较高电阻值的电阻。

2.测量电流法：测量电阻还可以通过测量电流来进行。

通过在电路中接入一个已知电压的电源，再测量通过电阻的电流大小，利用欧姆定律（I=U/R），可以求得电阻的大小。

测量电流法适用于测量电阻值较小的电阻。

3.桥式测量法：桥式测量法是一种更为精确的测量电阻的方法。

常见的桥式测量电阻的实验装置有维尔斯通桥和魏斯顿桥。

维尔斯通桥是一种平衡桥，通过调整两侧的电阻值来使电桥达到平衡。

当电桥平衡时，可以利用桥臂的电阻关系式（R1/R2=R3/Rx）来计算未知电阻的值。

魏斯顿桥则是通过调整已知和未知电阻之间的比例关系来进行测量，适用于测量电阻较小的情况。

4.电位差法：电位差法是一种比较法测量电阻的方法。

通过在电阻两端接入一个已知电位差的电池，再测量电阻两端的电势差，利用欧姆定律（V=IR），可以计算出电阻的大小。

电位差法的实验装置简单，适用于测量较大电阻值的电阻。

除了这些常见的方法外，还有一些特殊的方法可以来测量电阻5.温度系数法：电阻的温度系数是指电阻随温度变化的程度。

利用电阻的温度系数，我们可以通过测量电阻在不同温度下的变化来计算其电阻值。

6.频率法：电阻在不同频率下的电流响应也有所不同。

通过测量电阻在不同频率下的电阻值，我们可以了解电阻的频率特性。

总之，测量电阻的方法有很多种，根据实验需要和电路条件的不同，我们可以选择合适的方法进行测量。

在进行实验时，需要注意测量仪器的精度和测量条件的控制，以保证测量结果的准确性。

初中数理化学习技巧物理实验中的电阻测量技巧分享初中数理化学习技巧—物理实验中的电阻测量技巧分享在初中数理化学习的过程中，学生们会接触到各种实验，其中包括物理实验。

而在物理实验中，电阻测量是一个常见的实验项目。

为了能够准确地进行电阻测量，掌握一些实用的技巧是非常重要的。

本文将分享一些初中数理化学习中的电阻测量技巧，帮助大家更好地完成实验。

1. 实验器材准备在进行电阻测量实验之前，首先要准备好实验所需的器材。

常见的实验器材包括导线、电池、电阻箱、开关等。

在选择这些器材时，要注意它们的质量和稳定性。

质量好的器材能够提高实验的准确性，稳定性好的器材则可以减少误差。

2. 电阻测量的方法有两种常见的电阻测量方法：串联法和并联法。

在串联法中，电阻与电池和电阻箱依次串联，通过测量电流和电压来计算电阻值。

而在并联法中，电阻与电池和电阻箱并联，测量电流和电阻箱电压来计算电阻值。

3. 测量电流的方法在测量电流时，我们可以使用电流表来完成。

但初中实验室可能没有电流表，这时可以使用母线法。

母线法是一种常用且简单的测量电流的方法。

只需将电阻与电源端通过一根导线连接起来，再通过另一根导线连接电阻另一端和电源的接线端，即可测量到经过电阻的电流大小。

4. 测量电压的方法测量电压时，我们可以使用电压表来完成。

如果实验室没有电压表，也可以使用万用表来替代。

通过将电压表或万用表的两个探头分别连接在电阻的两端，即可测量到经过电阻的电压大小。

5. 注意测量误差在进行电阻测量时，要注意测量误差的存在。

误差可能来自于实验器材本身的精度或使用过程中的操作不当。

为了减小误差，需要注意以下几点：- 尽量选用质量好、稳定的器材；- 注意测量时的环境因素，如温度、湿度等；- 确保接线的牢固和稳定，避免接触不良；- 重复测量多次，取平均值，以提高准确性。

6. 理解测量原理除了了解测量方法和注意测量误差外，理解测量原理也是很重要的。

对于电阻测量来说，需要理解欧姆定律和串并联电阻的计算公式。

测量直流电阻的方法
测量直流电阻的方法有以下几种：
1.二线电桥法：使用标准电阻和未知电阻组成电桥，通过调节电阻的变化使电桥平衡，从而测得未知电阻的值。

2.电压比较法：通过施加已知电压，测量通过未知电阻的电流和电压，通过Ohm 定律计算出电阻值。

3. 伏安法：通过测量直流电压和电流（或参考电流）的量值，利用Ohm定律计算出电阻值。

4. 零辐射法：将测量电阻串联在电路中，利用辐射的消失来测量电阻的值。

需要注意的是，以上方法测量直流电阻时需要保证电路中没有其他电流或电压的干扰，以确保测量结果的准确性。

此外，选择合适的测量仪器和测量范围也非常重要。

--完整版学习资料分享----乙甲甲替代法和比较法测电阻[P3 .]一、替代法测量电阻 1、在右图中，S 接1，记下电流值I ， S 接2，调节电阻箱R ，使电流值仍为I ，则Rx =R2、在下图中，调节P ，甲图中的电压表的电压为U ,保持P 不动，换接电阻箱R , 调节R 使乙图中的电压表的电压仍为U ， 则 R x =R[P4 .]二、比较法测量电阻 1、 比较电流在右图中，S 接1，记下电流值I 1，S 接2，记下电流值为I 2， R I R I x 21=R I I R x 12=∴（不计电源内阻和电流表内阻） 2、比较电压调节P，甲图中的电压表的电压为U 1、保持P 不动， 乙图中的电压表的电压为U 2，则x R U R U U 221=- R U U U Rx 212-=∴[P6 .]伏安法测电压表电阻电压表是一个能够显示自身电压的特殊电阻， 因此，可以用一个安培表测量其电阻。

读出电压表和电流表的示数U 和I ， 则 IU R V =[P 7.]比较法测电压表电阻 甲图中的电压表的电压U 1、乙图中的电压表的电压U 2 , R 为大电阻(不计电源内阻)甲 乙--完整版学习资料分享----R U U R U V 212-= R U U U R V 212-=∴[P8 .]07年苏锡常镇四市二模13 . ( 2 )用以下器材测量一待测电阻 Rx 的阻值（ 900 一 l000Ω ）.电源 E （有一定内阻，电动势约为 9.0V ） 电压表 V l （量程为 1.5V ，内阻 r l =750Ω ) 电压表 V 2 （量程为 5V ，内阻 r 2 =2500Ω ) 滑线变阻器 R （最大阻值约为 l00Ω ） 单刀单掷开关 s ，导线若干．① 测量中要求电压表的读数不小于其量程的13 ，请在答题卡的虚线方框中画出测量电阻Rx 的一种实验电路原理图．（原理图中的元件要用题目中相应的字母标注） ② 若电压表V 1的示数用 U 1表示，电压表 V 2的示数用U 2表示，则由已知量和测得量表示 Rx 的公式为 Rx= ▲解：电路原理图如图示 1112r U )U U (R x -=[P10 .]2007年四川理综卷22.(2)甲同学设计了如图所示的电路测电源电动势E 及电阻R 1和R 2的阻值。

导体直流电阻测试方法嘿，导体直流电阻测试方法啊，那咱就来唠唠。

这导体直流电阻啊，要测准了可不容易呢。

“哎呀，得有点门道。

”首先呢，得准备好测试的工具。

像什么电桥啊、万用表啊之类的。

“嘿，就像战士上战场得有好武器。

”这些工具得是质量好的，不然测出来的数据可不准。

然后呢，把导体准备好。

要把导体的两端清理干净，不能有油污啊、灰尘啊啥的。

“哎呀，得弄干净了，不然会影响测试结果。

”要是导体太长，可以把它剪成合适的长度。

接着，把测试工具和导体连接好。

连接的时候要牢固，不能松松垮垮的。

“嘿，就像搭积木得搭稳了。

”不然电流通不过去，或者接触不良，测出来的电阻就不对。

开始测试的时候，要按照测试工具的说明书来操作。

不能瞎按按钮，得一步一步来。

“哎呀，得小心着点。

”一般来说，先把测试工具调到合适的档位，然后接通电源，读取数据。

读取数据的时候要仔细，不能看错了。

“嘿，就像看考试成绩一样，得看清楚了。

”有时候数据可能会有点波动，要多测几次，取平均值。

我给你讲个事儿吧。

有一次我们在工厂里测试导体的直流电阻。

一开始大家都不太会，测出来的数据乱七八糟的。

后来请了个老师傅来教我们，按照上面说的方法，准备好工具，清理好导体，连接好，认真操作。

最后测出来的数据就准确多了。

“哈哈，这导体直流电阻测试还真得用心。

”总之呢，导体直流电阻测试要准备好工具，清理好导体，连接好，认真操作，仔细读取数据。

这样才能测准导体的直流电阻，为我们的工作提供准确的数据。

如何用数字万用表测量直流电阻————————————————————————————————作者：————————————————————————————————日期：如何用数字万用表测量直流电阻作为电子入门者，正确使用万用表是最基本的技能，随着技术的发展，越来越多的电工电子从业者使用数字万用表，本文主要讲解如何用数字万用表测量直流电阻。

一、直流电阻的测量方法1、将黑表笔插进“COM”插孔和红表笔插进“V/Ω”插孔中。

2、把旋钮打旋到“Ω”中所需的量程。

3、用表笔接在待测电阻两端金属部位。

4、读出显示屏上显示的数字。

二、操作提示1、测量电阻时，请将挡位选定电阻挡。

2、当测量元器件时，所测元器件不应该与其他电路想连接。

3、注意手也是电阻，测量时不要引入人体电阻，影响测量精度。

三、直流电阻的测量步骤第一步：打开万用表电源开关，并将万用表挡位旋转至欧姆（Ω）挡合适的量程（200欧姆挡）。

第二步：将红、黑表笔接电阻R1两端，观察读数，并读出电阻值100Ω。

第三步：重新选择电阻挡合适的量程（20K欧姆挡），并将红、黑表笔接电阻R2两端，观察读数，并读出电阻值3.9KΩ。

第四步：重新选择电阻挡合适的量程（200K欧姆挡），并将红、黑表笔接电阻R3两端，观察读数，并读出电阻值47KΩ。

第五步：重新选择电阻挡合适的量程（2M欧姆挡），并将红、黑表笔接电阻R4两端，观察读数，并读出电阻值51KΩ。

四、注意事项1、量程选择量程选小了显示屏上会显示“1.”，此时应换用较大的量程;反之，量程选大了的话，显示屏上会显示一个接近于的“0”数，此时应换用较之小的量程。

2、如何读数显示屏上显示的数字再加上下边挡位选择的单位就是它的读数。

要提醒的是在“200”挡时单位是“Ω”，在“2K~200K”挡时单位是“KΩ”,在“2M~2000M”挡时单位是“MΩ”。

3、如果被测电阻值超出所选择量程的最大值，将显示过量程“1.”,应选择更高的量程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的。

一、实验简介直流电桥是一种用比较法测量电阻的仪器，主要由比例臂、比较臂、检流计等构成桥式线路。

测量时将被测量与已知量进行比较而得到得测量结果，因而测量精度高，加上方法巧妙，使用方便，所以得到了广泛的应用。

电桥的种类繁多，但直流电桥是最基本的一种，它是学习其它电桥的基础。

早在1833年就有人提出基本的电桥网络，但一直未引起注意，直至1843年惠斯通才加以应用，后人就称之为惠斯通电桥。

单电桥电路是电学中很基本的一种电路连接方式，可测电阻范围为1~106Ω。

通过传感器，利用电桥电路还可以测量一些非电量，例如温度、湿度、应变等，在非电量的电测法中有着广泛的应用。

本实验是用电阻箱和检流计等仪器组成惠斯通电桥电路，以加深对直流单电桥测量电阻原理的理解。

本实验的目的是通过用惠斯通电桥测量电阻，掌握调节电桥平衡的方法，并要求了解电桥灵敏度与元件参数之间的关系，从而正确选择这些元件，以达到所要求的测量精度。

二、实验原理电阻按其阻值可分为高、中、低三大类，R≤1Ω的电阻为低值电阻，R>1MΩ 的称高值电阻，介于两者之间的电阻是中值电阻，通常用惠斯通电桥测中值电阻。

1、惠斯通电桥的工作原理惠斯通电桥原理，如图6.1.2-1所示。

图6.1.2-12、电桥的灵敏度电桥是否平衡，是由检流计有无偏转来判断的，而检流计的灵敏度总是有限的，假设电桥在R1/R2=1时调到平衡，则有R x=R0，这时若把R0改变一个微小量△ R0，则电桥失去平衡，从而有电流I G流过检流计。

如果I G小到检流计觉察不出来，⨯ 那么人们会认为电桥是平衡的，因而得到R x =R 0+△R 0，△R 0就是由于检流计灵敏度不够高而带来的测量误差△R x 。

引入电桥的灵敏度，定义为S=△n/(△R x /R x )式中的△R x 是在电桥平衡后R x 的微小改变量（实际上若是待测电阻R x 不能改变时，可通过改变标准电阻R 0的微小变化△R 0来测电桥灵敏度），△n 是由于△ R x 引起电桥偏离平衡时检流计的偏转格数，△n 越大，说明电桥灵敏度越高，带来的测量误差就越小。
