测量电阻的四种特殊方法一.等效替代法测电阻【方法解读】等效替代法测电阻:测量某电阻(或电流表、电压表的内阻)时,用电阻箱交换待测电阻,假设二者对电路所起的作用一样(如电流或电压相等),那么待测电阻与电阻箱是等效的。
1.电流等效替代该方法的实验步骤如下:(1)按如图电路图连接好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调节滑片P,使电流表指针指在适当的位置,记下此时电流表的示数为I。
(3)断开开关S2,再闭合开关S3,保持滑动变阻器滑片P位置不变,调节电阻箱,使电流表的示数仍为I。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0。
2.电压等效替代该方法的实验步骤如下:(1)按如图电路图连好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调节滑片P,使电压表指针指在适当的位置,记下此时电压表的示数为U。
(3)断开S2,再闭合S3,保持滑动变阻器滑片P位置不变,调节电阻箱使电压表的示数仍为U。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0。
【针对练习】1.某同学准备把量程为0~500 μA的电流表改装成一块量程为0~2.0 V 的电压表。
他为了可以更准确地测量电流表的内阻,设计了如图甲所示的实验电路,图中各元件及仪表的参数如下:A .电流表G 1(量程0~1.0 mA ,内电阻约100 Ω)B .电流表G 2(量程0~500 μA ,内电阻约200 Ω)C .电池组E (电动势3.0 V ,内电阻未知)D .滑动变阻器R (0~25 Ω)E .电阻箱R 1(总阻值9 999 Ω)F .保护电阻R 2(阻值约100 Ω)G .单刀单掷开关S 1,单刀双掷开关S 2(1)实验中该同学先合上开关S 1,再将开关S 2与a 相连,调节滑动变阻器R ,当电流表G 2有某一合理的示数时,记下电流表G 1的示数I ;然后将开关S 2与b 相连,保持________不变,调节________,使电流表G 1的示数仍为I 时,读取电阻箱的读数r 。
测量电阻的四种特殊方法一.等效替代法测电阻【方法解读】等效替代法测电阻:测量某电阻(或电流表、电压表的内阻)时,用电阻箱替换待测电阻,若二者对电路所起的作用相同(如电流或电压相等),则待测电阻与电阻箱是等效的。
1.电流等效替代该方法的实验步骤如下:(1)按如图电路图连接好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调节滑片P,使电流表指针指在适当的位置,记下此时电流表的示数为I。
(3)断开开关S2,再闭合开关S3,保持滑动变阻器滑片P位置不变,调节电阻箱,使电流表的示数仍为I。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0。
2.电压等效替代该方法的实验步骤如下:(1)按如图电路图连好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调节滑片P,使电压表指针指在适当的位置,记下此时电压表的示数为U。
(3)断开S2,再闭合S3,保持滑动变阻器滑片P位置不变,调节电阻箱使电压表的示数仍为U。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0。
【针对练习】1.某同学准备把量程为0~500 μA的电流表改装成一块量程为0~2.0 V 的电压表。
他为了能够更精确地测量电流表的内阻,设计了如图甲所示的实验电路,图中各元件及仪表的参数如下:A.电流表G1(量程0~1.0 mA,内电阻约100 Ω)B.电流表G2(量程0~500 μA,内电阻约200 Ω)C.电池组E(电动势3.0 V,内电阻未知)D.滑动变阻器R(0~25 Ω)E.电阻箱R1(总阻值9 999 Ω)F.保护电阻R2(阻值约100 Ω)G.单刀单掷开关S1,单刀双掷开关S2(1)实验中该同学先合上开关S1,再将开关S2与a相连,调节滑动变阻器R,当电流表G2有某一合理的示数时,记下电流表G1的示数I;然后将开关S2与b相连,保持________不变,调节________,使电流表G1的示数仍为I时,读取电阻箱的读数r。
测量电阻的四种特殊方法一.等效替代法测电阻【方法解读】等效替代法测电阻:测量某电阻(或电流表、电压表的内阻)时,用电阻箱替换待测电阻,若二者对电路所起的作用相同(如电流或电压相等),则待测电阻与电阻箱是等效的。
1.电流等效替代该方法的实验步骤如下:(1)按如图电路图连接好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调节滑片P,使电流表指针指在适当的位置,记下此时电流表的示数为I。
(3)断开开关S2,再闭合开关S3,保持滑动变阻器滑片P位置不变,调节电阻箱,使电流表的示数仍为I。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0。
2.电压等效替代该方法的实验步骤如下:(1)按如图电路图连好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调节滑片P,使电压表指针指在适当的位置,记下此时电压表的示数为U。
(3)断开S2,再闭合S3,保持滑动变阻器滑片P位置不变,调节电阻箱使电压表的示数仍为U。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0。
【针对练习】1.某同学准备把量程为0~500μA的电流表改装成一块量程为0~2.0V 的电压表。
他为了能够更精确地测量电流表的内阻,设计了如图甲所示的实验电路,图中各元件及仪表的参数如下:A.电流表G1(量程0~1.0mA,内电阻约100Ω)B.电流表G2(量程0~500μA,内电阻约200Ω)C.电池组E(电动势3.0V,内电阻未知)D.滑动变阻器R(0~25Ω)E.电阻箱R1(总阻值9999Ω)F.保护电阻R2(阻值约100Ω)G.单刀单掷开关S1,单刀双掷开关S2(1)实验中该同学先合上开关S1,再将开关S2与a相连,调节滑动变阻器R,当电流表G2有某一合理的示数时,记下电流表G1的示数I;然后将开关S2与b相连,保持________不变,调节________,使电流表G1的示数仍为I时,读取电阻箱的读数r。
电阻的特殊测量的方法(一)伏安法1.原理:由欧姆定律推出R=U/I2.电路图:3.滑动变阻器的作用:(1)保护电路;(2)改变电路中的电压和电流,多次测量取平均值减小误差。
4.本实验中多次测量的目的是:把滑变的作用和多次的量的目的改成填空形式比较好,并且提出问题:对于小灯泡的电阻,能用此方法,多次测量取平均值吗?为什么?图1多次测量取平均值减小误差图2测出小灯泡在不同情况(亮度)下的电阻。
(二)测电阻的几种特殊方法一、安阻法:在用“伏安法测电阻”的实验中,如果电压表坏了,但又没有多余的电压表,手头却还有一只已知电阻R0,此实验怎样继续进行?方法一:没有电压表,不能测电压。
但有了定值电阻,可以用电流表和定值电阻组合起来,起到电压表的作用。
但必须和R x并联。
(可以用电流表和定值电阻来代替电压表)电路图:步骤:如上图所示,先用电流表测R0中的电流,其示数为I1,这时可求出电源电压U=I1R0;再测R x中的电流,其示数是I2;表达式R x=方法二:上述方案中电流表要两次连接,能否只连接一次完成实验?电路图:步骤:如上图所示,当开关S1闭合时,电流表的示数为I1;当开关S2闭合时,电流表示数是I2表达式R x=方法三:能否用一只单刀单置开关?电路图: 步骤:如图所示。
当开关S断开时,电流表的示数为I1;当S闭合时,电流示数是I2,表达式R x=方法四:能否将R0、Rx串联起来测量?电路图:步骤:如图所示,当开关S闭合时,电流表的示数为I1;当S断开时,R0和Rx串联,电流表示数是I2;表达式R x=方法五:能否用一只滑动变阻器代替上题中的R0电路图:步骤:如图所示,滑动变阻器的的最大值为R0,当滑动变阻器的滑片在最左边时,电流表的示数为I1;当滑动变阻器的滑片在最右边时,电流表的示数为I2表达式R x=这些方法的归纳非常全,也很清晰,可以让学生在练习册上找找相应的习题,试着自己把这些内容总结出来二、伏阻法:在用“伏安法测电阻”的实验中,如果电流表坏了,但又没有多余的电流表,手实却还有一只已知电阻R0,此实验怎样继续进行?学生应该能够根据上一方法解决下面问题,所以可以让学生设计电路图(用电压表和定值电阻代替电流表)方法一电流表,不能测电流。

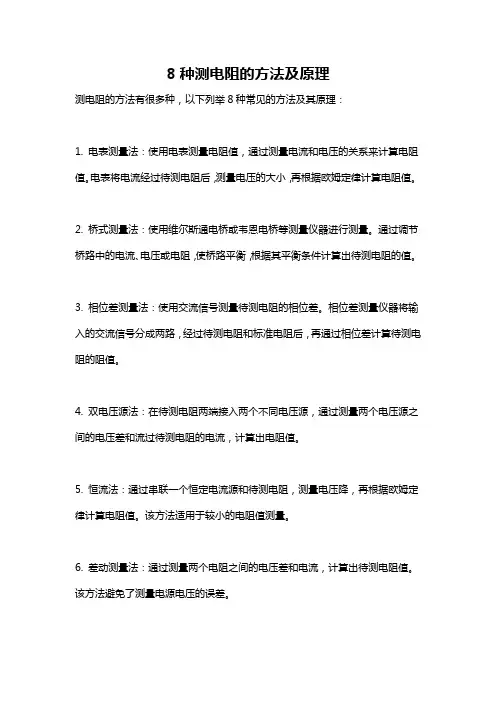

8种测电阻的方法及原理
测电阻的方法有很多种,以下列举8种常见的方法及其原理:
1. 电表测量法:使用电表测量电阻值,通过测量电流和电压的关系来计算电阻值。
电表将电流经过待测电阻后,测量电压的大小,再根据欧姆定律计算电阻值。
2. 桥式测量法:使用维尔斯通电桥或韦恩电桥等测量仪器进行测量。
通过调节桥路中的电流、电压或电阻,使桥路平衡,根据其平衡条件计算出待测电阻的值。
3. 相位差测量法:使用交流信号测量待测电阻的相位差。
相位差测量仪器将输入的交流信号分成两路,经过待测电阻和标准电阻后,再通过相位差计算待测电阻的阻值。
4. 双电压源法:在待测电阻两端接入两个不同电压源,通过测量两个电压源之间的电压差和流过待测电阻的电流,计算出电阻值。
5. 恒流法:通过串联一个恒定电流源和待测电阻,测量电压降,再根据欧姆定律计算电阻值。
该方法适用于较小的电阻值测量。
6. 差动测量法:通过测量两个电阻之间的电压差和电流,计算出待测电阻值。
该方法避免了测量电源电压的误差。
7. 瞬态法:待测电阻两端加一个瞬态电压源,测量电阻两端的电压响应时间,再根据响应时间计算电阻值。
8. 气体放电法:通过加大电压,使待测电阻发生放电,测量电流和电压的关系,计算电阻值。
这种方法通常适用于较高阻值的电阻。
特殊方法测电阻(一)一、安阻法1.双支法1.在伏安法测电阻Rx的实验中。
(1)实验时,如图甲所示,若只有Rx断路,开关闭合后,电路中可能出现的一种现象是电流表示数为A或电压表示数接近V。
(2)在实验过程中,发现电压表不能使用,小明将滑动变阻器调到最大值作为定值电阻R使用(R0阻值已知),设计了如图乙所示的电路测量Rx阻值,测量时,只闭合S1,电流表示数为I1,只闭合S2电流表示数为I2,则S1闭合时,电阻Rx两端的电压Ux=,电阻Rx=(均选用I1、I2和R表示)。
(3)因图乙不能测量多组数据,于是小明向老师借了一只定值电阻R0(R值已知),设计了如图丙所示的实验电路,重复(2)中的测量步和计算方法,并多次测量求出了电阻Rx 的阻值。
小明得出的Rx阻值是(选填“正确”、“错误”)的,理由是。
2.只用如下器材:电源(电压未知),导线(若干),电流表(1个),开关(2个),已知阻值大小的定值电阻R,未知电阻Rx.设计实验,测未知电阻Rx的大小。
(1)设计实验电路图并用铅笔画出电路图;(2)写出主要实验步骤,并用测量量表示出Rx的最终表达式。
2.短路法1.小明用图1所示的电路测量额定电压为2.5V的小灯泡电阻。
(1)小明将电路正确连接后,闭合开关,调节变阻器的滑片,使小灯泡刚好正常发光,此时电流表的示数如图3所示,电流表的读数是A,小灯泡的阻值是Ω(小数点后保留一位);(2)小明又想测某未知电阻Rx 的阻值,设计了如图4所示电路(R为已知阻值的定值电阻),并设计了如下实验步骤,请帮他把缺少的步骤补全,并写出Rx的表达式。
实验步骤:A.按照设计的电路图连接电路; B.闭合S1、S2记录电流表示数为I1;C.________________________________________________;D.利用测得数据写出待测电阻Rx 的表达式:Rx=______。
3.一支一干法1.晓明利用阻值为R的定值电阻和一块电流表测量未知电阻Rx的阻值。
几种测电阻的特殊方法一、伏阻法在没有电流表的情况下就要利用串联电路电流相等的特点来求电流。
电路如图1,先将电压表接在R0两端,闭合开关读出电压表示数U0,再将电压表改接到R x两端,闭合开关,读出电压表的示数U x,则此时通过R0和R x的电流为:I x=I。
则待测电阻的阻值为:R x=图1 二、安阻法在没有电压表的情况下利用并联电路电压相等的特点来求电压。
电路如图2,先将电流表与R0串联在电路中,闭合开关,读出电流表的示数I0。
再将电流表改接与R x串联电路中,闭合开关,读出电流表的示数I x,则R0和R x两端的电压为U x=U0,则待测电阻的阻值为:R x= 图2 三、安箱法利用电阻箱可以示数的特点,采用等效替代理念,从电阻箱读出待测电阻阻值。
电路如图3,先只闭合S1读出电流表示数I。
再只闭合S2,旋动电阻箱旋盘使电流表示数仍为I。
则电阻箱示数待测电阻阻值。
图3四、伏箱法利用“串联电阻有分压的作用,分得的电压与电阻成正比”的性质来测未知电阻。
电路如图4,先将电阻箱R0阻值调到0时,读出电压表示数U0。
再调节电阻箱使电压表示数为U0/2时读出电阻箱连入电路中的阻值R0,则待测电阻R x=R0图4五、安滑法利用滑动变阻器的两个极值即0与最大值,对电路中电流的影响来测电流,再利用电源电压不变的特点列方程求出待测电阻值。
电路如图5,闭合开关先将滑片P移到连入电路阻值最小位置A,读出电流表示数I1,则电源电压U=I1R x。
再将P移到连入电路阻值最大位置B即R0,读出电流表示数I2,则电源电压U=I2(R x+R0)。
就有I1R x=I2(R x+R0)所以R x=图5六、伏滑法利用滑动变阻器的两个极值对R x两端电压的影响,再利用串联电路电流相等的特点列方程计算出待测电阻值。
电路如图6,闭合开关,先将滑片P移到左端,读出电压表示数U,即是电源电压。
再将P滑到最右端读出电压表示数U x。
则滑动变阻器两端电压U0=U-U x。
特殊方法测电阻方法指导特殊方法测电阻、电功率,常见的方法有以下几种:1.双伏法这种方法的基本思路是用两块电压表测出两个电压,用其中一个电压和已知电阻求出所需电流,然后应用R=求出未知电阻或根据P=UI求出电功率。
因为要测两个电压值,所以电阻一般串联连接。
2.双安法这种方法的基本思路是用两块电流表测出两个电流值,用其中一个电流值和已知电阻求出所需电压,然后应用R=求出未知电阻或根据P=UI求出电功率。
因为要测两个电流值,所以电阻一般并联连接,电流表分别放在支路上或将其中一个放在干路上,另一个放支路上。
3.单伏法如果允许拆电路,单伏法与双伏法类似,只不过需要通过拆电路先后测两次电压。
如果不允许拆电路,则需要通过电路变化使电压表测出两次有意义的电压值,一般可用滑动变阻器、开关实现电路变化;可通过调节滑动变阻器的滑片位于最大最小端实现用电压表测两次电压;也可以用开关使电压表改变接法从而测不同电阻的电压;或利用开关实现局部短路使电压表测不同电阻的电压。
4.单安法如果允许拆电路,单安法与双安法类似,只不过需要通过拆电路先后测两次电流。
如果不允许拆电路,则需要通过电路变化使电流表测出两次有意义的电流值,一般可用开关、滑动变阻器实现电路变化;设计成并联电路,电流表在干路,两个开关,一总一分或分别在支路上均可,这样可以通过通断开关实现两次电流值的测量;也可以设计成串联电路,利用开关实现局部短路使电流表测不同电路状态下的两次电流值,然后根据电源电压相等来求解;或设计与滑动变阻器串联的电路,通过调节滑片位于最大最小端实现用电流表测两次电流值。
5.等效替代法这种方法就是通过已知电阻替代未知电阻,关键是什么时候替代——只有“等效”才能替代。
是否等效可以通过“电流表”观察,也可以通过“电压表”观察,是一种不需繁杂计算的巧妙方法。
近几年的考题,特殊方法测电阻多以实物图方式考查,难度比较大,为了快速解决这类问题,建议在思考时先通过所给的器材,判断是哪种方法,再设计出可能的电路图,最后根据题目要求确定连接方式,求解就容易多了。
电阻测量的六种方法
电阻的测量方法有哪些呢?
1.万用表测量法
把万用表转换开关拨至电阻挡(×1,×10,×100,×1K),选择适当的量程,两表笔短接后旋转调零旋钮使指针指在零刻线上,然后两表笔分别接触待测电阻的两端,从万用表指针所指的数值即可知道电阻值。
(注:电阻值等于指示数值乘以所选量程的倍数)
2.伏安法
器材:电流表、电压表、滑动变阻器、开关、电源、待测电阻和导线。
测量方法:用电压表测出待测电阻Rx两端的电压U,用电流表测出通过Rx的电流I,则Rx=U/I。
伏安法测电阻有内接法和外接法两种。
3.伏阻法
器材:电压表、阻值已知的定值电阻R0、阻值未知的电阻Rx、开关、电源和导线。
方法一、改接电表法:即通过移动电压表的位置来测量电阻。
方法二、开关通断法:即通过某些开关的闭合或断开,改变电路的连接情况来测量电阻。
4.安阻法
器材:电流表一个、阻值已知的定值电阻R0、开关、电源、待测电阻Rx和导线。
方法一、改接电表法:即通过改变电流表的位置来测电阻。
方法二、开关通断法:A.短路法;B.开路法;
5.安滑法
器材:电流表、已知最大阻值为R的滑动变阻器、开关、电源、待测电阻和导线。
6.伏滑法
器材:电压表、已知最大阻值为R的滑动变阻器、开关、电源、待测电阻Rx和导线。
电阻的测量方法
(一)伏安法
1.原理:
2.电路图:
3.滑动变阻器的作用:
(1);(2)。
4.本实验中多次测量的目的是:
图1多次测量目的是
图2测出小灯泡在不同情况(亮度)下的电阻。
思考此时求灯丝电阻是否有意义?为什么?
(二)测电阻的几种特殊方法
一、安阻法:在用“伏安法测电阻”的实验中,如果电压表坏了,但又没有多余的电压表,手头却还有一只已知电阻R0,此实验怎样继续进行?
方法一:没有电压表,不能测电压。
但有了定值电阻,可以用电流表和定值电阻组合起来,起到电压表的作用。
但必须和R x并联。
电路图:
步骤:1.按图连接电路
2.闭合开关测出通过R x的电流,记为I x,
3.断开开关将电流表改接到R0所在支路,在闭合开关测通过R0的电流,
记为I0;
表达式R x=
方法二:上述方案中电流表要两次连接,能否只连接一次完成实验?
电路图: 步骤:1.
2.
3.
表达式R x=
方法三:能否用一只开关?
电路图:
步骤:1.
2.
3.
表达式R x=
方法四:能否将R0、Rx串联起来测量?
电路图:
步骤:1.按图连接电路
2.同时闭合S1S2,记下电流表的示数为I1
3.只闭合S1记下电流表的示数为I2
表达式R x=
方法五:能否用一只滑动变阻器代替上题中的R0
电路图:
步骤:1.
2.
3.
表达式R x=
二、伏阻法:在用“伏安法测电阻”的实验中,如果电流表坏了,但又没有多余的电流表,手实却还有一只已知电阻R0,此实验怎样继续进行?
方法一电流表,不能测电流。
但有了定值电阻,可以用电压表和定值电阻组合起来,起到电流表的作用。
但必须和R x串联。
电路图:
步骤:1.
2.
3.
表达式R x=
方法二1:能否只连接一次电路?
步骤:1.
2.
3.
表达式R x=
方法二2:能否用一只开关?
电路图:
步骤:1.
2.
3.
表达式R x=
方法三:如果将定值电阻换成滑动变阻器呢?
电路图:
步骤:1.
2.
3.
表达式R x=
三.等效替代法
方法一:用图10所示的电路也可以测出未知Rx的阻值。
当S1S2闭合时电流
表的示数为I,当是S1S3闭合时,调节R0(电阻箱)的电阻,使电流表示数仍
为I,即R X=R0。
拓展方法二:若只有一只电压表和电阻箱,则可用替代法测电阻的阻值,如
图11所示。
先闭合开关S1S2打到1,调节滑动变阻器的阻值,使电压表有一
合适的示数U0。
闭合开关S1S3,调节电阻箱的阻值,使电压表的示数仍为U0,
则此时电阻箱的示数即为待测电阻R x的阻值,即R X=R0。
四.反馈练习:
1、(2013泰安)某同学在课外研究性学习中发现,一些不能用做电源
使用的旧干电池仍
然存在较大的电压。
他从网上查询得知,是因为旧干电池的内部本
身存
在较大的电阻(简称内阻),其状况相当于1节干电池与1个电阻R
X
串联,电池符号可用如图所示的方式进行表示。
现有以下实验器材,要想测出一节旧干电池的内阻,请你根据实验需要选择合适的实验器材,完成实验任务。
实验器材:旧干电池1节(电压大约在1.0V~1.2V之间,内阻大约在2Ω~3Ω之间);
电流表1只(量程0~0.6A,0~3A);电阻4个,分别为R1 =2Ω、R2 =3Ω、R3 =100Ω、
R
4
= 150Ω;开关2个,导线若干。
(1)电流表的量程应选,选用的2个电阻为、。
(2)请在答题卡虚线方框中画出实验电路图(电池组的符号用
表示)。
(3)根据画出的电路图,写出实验步骤,用字母表示出实验过程中测量的物理量。
①
②
③用测量的物理量和已知量符号表示出1节旧干电池的内阻R X的计算表达式:R X=
2、(2015泰安32)实验室中有一个热敏
电阻R,其电阻值随温度变化的图象
如图所示。
要测量热敏电阻在任意温
度时的电阻值,现有下列实验器材:
一节旧干电池,两个开关S
1、S
2
,导
线若干。
另外,还有再可供选择的以下器材:
A.电流表A(量程:0~0.6A,0~3A);
B.电压表V(量程:0~3V,0~15V);
C.定值电阻R1(阻值:5Ω);
D.定值电阻R2(阻值:150Ω)。
(1)请你从A、B、C、D四种实验器材中选择2种器材准确测量出当温度在32℃时热敏电阻R的阻值,并根据要求完成下列问题。
①选择的2种器材是(填写器材前面字母序号)。
②选择电表的量程。
③在答题卡方框中现有电路的基础上画出实验电路图(实验测量过程中不拆接电路)。
④按照电路图连接电路,写出实验步骤并用字母表示出测量的物理量。
⑤用测量的物理量和已知物理量表示
R= 。
(2)若准确测量当温度在98℃时热敏电阻R的阻值,可选择的2种器材是(填写器材前面字母序号)。
3、(2016泰安31题)磁场的强弱用磁感应强度(用字母“B”表示)的大小来表示,磁感应
强度的单位是特斯拉(用字母“T”表示)。
某种材料的电阻随磁场的增强而增大的现象称为磁阻效应,利用这种效应可以测量磁感应强度。
若R B、R0分别表示有、无磁场时磁
敏电阻的阻值,右图为某磁敏电阻的电阻比值R
B
R
跟磁感应强度B关系的图象,现在要测
量磁敏电阻处于磁场中的电阻值R B。
提供的实验器材如下:
一节旧干电池,磁敏电阻R B(无磁场时阻值R0=100Ω),两个开关S1、S2,导线若干。
另外,还有可供再选择的以下器材:
A.电流表A(量程:0~0.6A,0~3A);
B.电压表V(量程:0~3V,0~15V);
C.定值电阻R1(阻值:1.5kΩ);
D.定值电阻R2(阻值:80Ω);
E.定值电阻R3(阻值:5Ω)。
(1)设计一个可以准确测量磁场中该磁敏电阻阻值
的电路,磁敏电阻所处磁场磁感应强度B大小约为1.0 ~
1.2T。
请你从A、B、C、D、E五种实验器材中再选择两种器
材,并根据要求完成下列问题。
①选择的两种器材是(填写器材前面字母序号)。
②选择电表的量程。
③在答题卡方框中现有电路的基础上画出实验电路图(实验测量过程中不拆接电路)。
(2) 若要准确测出该磁敏电阻所处磁场磁感应强度大小约为0.1 ~0.3T的阻值,在你设计测量的电路中,从A、B、C、D、E五种实验器材中再选择两种器材是(填写器材前面字母序号)。
(1)每种电路图只允许任选电流表、电压表其中之一;
(2)在同一电路中,电表位置不变。
