2M光接口电力复用保护通道的应用探讨摘要：本文基于光接口互联的2M复用保护通道进行了应用研究，通过对光接口互联技术的信号编码、风险评估以及经济性评价方面的研究，搭建了实际物理环境测试平台。
并通过实际应用验证表明基于光接口的复用通道提高了保护业务传输的可靠性和网络路由组织的灵活性，在实际中可满足新建、改造、优化等各项保护通道运维要求。
关键词：光接口；复用保护；通信通道1.光纤保护通道应用现状传输继电保护信息的光纤通信通道有专用通道和复用通道两类。
2Mbps复用保护通道因占用纤芯资源少、传输距离不受限、运行方式调整灵活、支持远程监控等优势，一般作为线路保护的迂回通道广泛使用。
但这种通道下保护装置与SDH设备之间存在的2M光/电转换设备引发了这种应用方式下工程实施复杂、可维护性差、投资大、可靠性低[1]问题。
2.光接口复用通道研究策略2.1 2M光接口互联技术随着技术进步，2M光接口互联技术提供了一种新的问题解决思路，即将传统的光/电转换环节前置于SDH传输设备内部，实现保护装置与传输设备之间的直连互通。
2.2 光接口编码光接口对保护侧信号的要求是保护装置信号编码符合ITU-T G.703规范，光信号速率为2.048±50×10-6Mbit/s，并且信号中必须包含时钟信息，且不能出现长连“0”或长连“1”。
2.3 应用框架首先对光接口的传输性能进行测试和调试，随后结合网络拓扑结构，研究SDH网络在不同保护方式下2M复用通道的脆弱性[2]。
然后根据不同电压等级继电保护信号对通信指标的要求，建立SDH网络的故障损失计算模型，最后根据2M复用通道的风险评估模型计算风险值[3]。
图一光接口2M复用通道应用框架3.测试平台方案3.1 测试平台搭建选取实际运行线路及保护装置搭建通道进行测试。
保护装置采用许继WXH-813A/B1/R1，版本V1.13，CRC码33F5，保护类型为光差保护。
SDH设备为中兴zxmp-S385，支持2M光接口板。

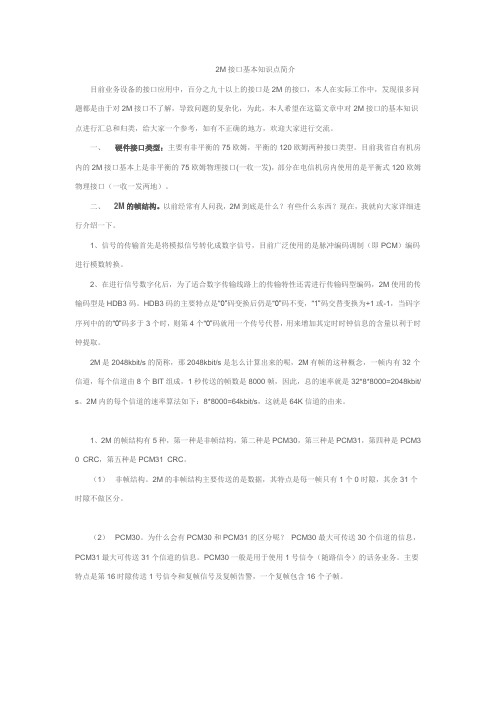

2M接口基本知识点简介目前业务设备的接口应用中，百分之九十以上的接口是2M的接口，本人在实际工作中，发现很多问题都是由于对2M接口不了解，导致问题的复杂化，为此，本人希望在这篇文章中对2M接口的基本知识点进行汇总和归类，给大家一个参考，如有不正确的地方，欢迎大家进行交流。
一、硬件接口类型：主要有非平衡的75欧姆，平衡的120欧姆两种接口类型。
目前我省自有机房内的2M接口基本上是非平衡的75欧姆物理接口(一收一发)，部分在电信机房内使用的是平衡式120欧姆物理接口（一收一发两地）。
二、2M的帧结构。
以前经常有人问我，2M到底是什么？有些什么东西？现在，我就向大家详细进行介绍一下。
1、信号的传输首先是将模拟信号转化成数字信号，目前广泛使用的是脉冲编码调制（即PCM）编码进行模数转换。
2、在进行信号数字化后，为了适合数字传输线路上的传输特性还需进行传输码型编码，2M使用的传输码型是HDB3码。
HDB3码的主要特点是“0”码变换后仍是“0”码不变，“1”码交替变换为+1或-1，当码字序列中的的“0”码多于3个时，则第4个“0”码就用一个传号代替，用来增加其定时时钟信息的含量以利于时钟提取。
2M是2048kbit/s的简称，那2048kbit/s是怎么计算出来的呢，2M有帧的这种概念，一帧内有32个信道，每个信道由8个BIT组成，1秒传送的帧数是8000帧，因此，总的速率就是32*8*8000=2048kbit/ s。
2M内的每个信道的速率算法如下：8*8000=64kbit/s，这就是64K信道的由来。
1、2M的帧结构有5种，第一种是非帧结构，第二种是PCM30，第三种是PCM31，第四种是PCM3 0 CRC，第五种是PCM31 CRC。
（1）非帧结构。
2M的非帧结构主要传送的是数据，其特点是每一帧只有1个0时隙，其余31个时隙不做区分。
（2）PCM30。
为什么会有PCM30和PCM31的区分呢？PCM30最大可传送30个信道的信息，PCM31最大可传送31个信道的信息。
2M光接口技术在电力通信中的应用及实践摘要：随着光纤通信技术的发展，尤其是2M光接口技术在继电保护业务中的推广应用，为2M光接口在稳控系统中的应用奠定了坚实的基础。
继电保护是保障电网安全稳定运行的重要组成部分，确保继电保护通道的可靠运行至关重要。
利用光端机设备2M光接口技术，可实现继电保护装置与光端机设备直接连接，省去光电转换设备，减少通道传输节点，避免光电转换设备由于失电、故障等原因造成保护通道中断风险，实现继电保护通道路由全程网管监控，提升业务稳定运行水平。
同时，减少光电转换设备使用，可释放更多屏位及电源资源，为通信设备等各类设备增设、扩容创造有利条件。
关键词：2M光接口；电力通信；继电保护一、地区电力通信网现状及保护通道情况地区电力通信网主系统通信光缆长度7821.35公里，其中，OPGW光缆共计2384.87公里，占比30.49%；ADSS光缆共计5436.48公里，占比69.51%。
通信设备总量为1357台，其中，光传输设备342台；PCM设备275台；调机23台；视频会议设备总数为209台，；通信电源、蓄电池438套。
地区电力通信网光传输网由骨干网西门子2.5G传输网、地区华为10G传输A网、地区中兴10G传输B网组成，两张10G网一张2.5G网。
骨干2.5G传输网由18台西门子设备构成，覆盖地区地区各500kV、220kV变电站。
主要承载业务为中调数据网、管理网、跨区域保护、安自业务、视频会议专线等至集团公司业务等。
随着信通公司业务规划，目前骨干网西门子设备规模正逐步缩小。
地区网10G传输A网是地区主干传输网，由188台华为设备构成，华为传输A网是随着地区通信网一同建设的传输网，建设时间最早、覆盖面最广，覆盖了几乎所有地区通信网内的站点。
主要承载业务：区调数据网、2M复用保护、安自、区调PCM、调机组网2M通道等。
地区中兴传输B网于2019年开始建设，包括49台中兴设备，目前已经形成以500kV变电站、220kV变电站为核心节点的10G光传输网，并以2.5G链路延伸至各县调。

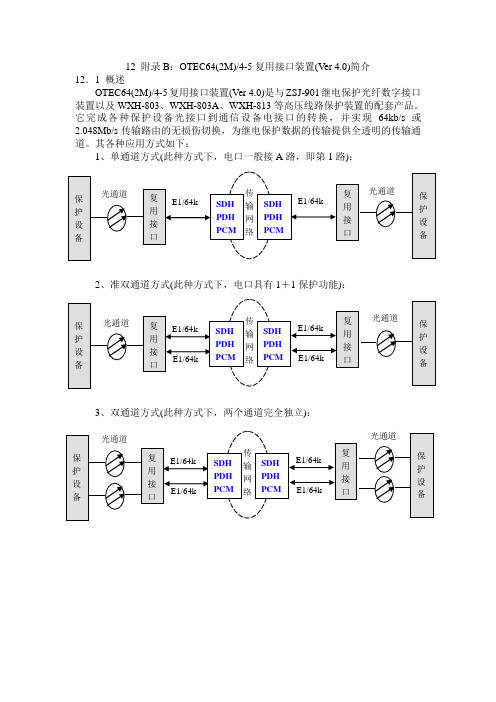

12 附录B：OTEC64(2M)/4-5复用接口装置(Ver 4.0)简介12．1 概述OTEC64(2M)/4-5复用接口装置(Ver 4.0)是与ZSJ-901继电保护光纤数字接口装置以及WXH-803、WXH-803A、WXH-813等高压线路保护装置的配套产品。
它完成各种保护设备光接口到通信设备电接口的转换，并实现64kb/s或2.048Mb/s传输路由的无损伤切换，为继电保护数据的传输提供全透明的传输通道。
其各种应用方式如下：1、单通道方式(此种方式下，电口一般接A路，即第1路)：2、准双通道方式(此种方式下，电口具有1＋1保护功能)：3、双通道方式(此种方式下，两个通道完全独立)：12．2 技术特点☆采用高集成度芯片，可靠性高☆可复接PCM或PDH/SDH传输设备☆采用双电源供电，设备工作更可靠☆E1通道采用PCM31或者PCM31C模式可选☆提供E1通道的LOS、LOF、AIS及CRC等状态显示☆数据速率为n×64kb/s（n = 1，2，4，8，16可设置）☆在准双通道模式下具有双通道互为备份功能☆在准双通道模式下E1接口提供人工倒换功能测试☆对E1通道提供各种环回测试功能☆在数据速率为64kb/s情况下，可以选择同向64k接口传输☆提供总告警（失电告警或光电口告警）输出触点☆光线路编码采用1B4B编码，并可根据用户需要进行修改12．3 主要技术指标☆64k接口◇传输速率：64kbit/s◇特性阻抗：120Ω平衡◇电缆类型：4线0.5mm~0.7mm双绞线式电缆◇接口码型：符合G703.1同向接口码型的要求☆2M接口◇传输速率：2.048Mbit/s◇线路编码：HDB3码（3阶高密度双极性码）◇特性阻抗：75Ω非平衡◇电缆类型：SYV-75-2-2型同轴电缆◇接口码型：符合G703.6接口码型的要求☆光纤接口◇光纤类型：G.652单模光纤◇工作波长：1310nm◇数据速率：n×64kb/s（n = 1，2，4，8或16）◇数据波特率：n×256kBd（n = 1，2，4，8或16）◇线路编码：1B4B◇光纤连接器：FC型◇无中继传输距离：30km◇光发送功率：-15dBm~-5dBm◇接收灵敏度：优于-34dBm☆告警触点◇触点容量：60W/62.5VA◇最大切合电压：220VDC/250VAC◇最大切合电流：2A☆工作电压◇直流：220V 110V 48V◇交流：220V 110V☆结构◇标准19英寸1U机箱◇尺寸：483mm（19英寸）×250mm×44mm（1U）☆功耗：小于10W☆工作温度：-10℃～45℃12．4 机箱面板说明及外形尺寸图26 机箱面板及外形尺寸示意图面板指示灯说明：名称颜色功能说明备注PWR1 绿色电源1工作指示：亮——正常，灭——不正常PWR2 绿色电源2工作指示：亮——正常，灭——不正常DA 绿色A通道2M工作指示：亮——正常工作，灭——不正常，快闪亮——A路64k接口工作注1DB 绿色B通道2M工作指示：亮——正常工作，灭——不正常，快闪亮——B路64k接口工作LOS 红色2M口信号丢失告警，亮—有告警，灭—无告警LOF 红色2M口帧丢失告警，亮—有告警，灭—无告警AIS 红色2M口对侧告警，亮—有告警，灭—无告警CRC 绿色2M口CRC校验指示：亮—有校验，灭—无校验NOPA 红色光口A告警指示：亮——收无光，灭——正常NOPB 红色光口B告警指示：亮——收无光，灭——正常注1：DA，DB，LOS，LOF及AIS为复用指示灯，详细说明如下：☆2M工作方式：DA灯亮时，LOS，LOF及AIS指示A通道状态；DB灯亮时，LOS，LOF及AIS指示B通道状态☆64k工作方式：DA灯表示A通道的工作状态，DB灯表示B通道的工作状态。
E1---E3、E1、T3接口和2M业务北美的24路脉码调制PCM简称T1，速率是1.544Mbit/s 欧洲的30路脉码调制PCM简称E1，速率是2.048Mbit/s我国采用的是欧洲的E1标准。
E1的一个时分复用帧（其长度T=125us）共划分为32相等的时隙，时隙的编号为CH0~CH31。
其中时隙CH0用作帧同步用，时隙CH16用来传送信令，剩下CH1~CH15和CH17~CH31共30个时隙用作30个话路。
每个时隙传送8bit，因此共用256bit。
每秒传送8000个帧，因此PCM一次群E1的数据率就是2.048Mbit/s。
北美使用的T1系统共有24个话路，每个话路采样脉冲用7bit 编码，然后再加上1位信令码元，因此一个话路占用8bit。
帧同步码是在24路的编码之后加上1bit，这样每帧共有193bit，因此T1一次群的数据率为1.544Mbit/s。
当需要更高的数据率时，就可以采用复用的方法，4个一次群就可以构成一个二次群。
各高次群的话路数和数据率如下表所示：------------------------------------------------------------------------系统类型 | 一次群 | 二次群 | 三次群 | 四次群 | 五次群------------------------------------------------------------------------欧洲体制 | 符号 | E1 | E2 | E3 | E4 | E5| 话路数 | 30 | 120 | 480 | 1920 | 7680| 数据率 | 2.048 | 8.448 | 34.368 | 139.264| 565.148| (Mbit/s) | | | | |-----------------------------------------------------------------------北美体制 | 符号 | T1 | T2 | T3 | T4 || 话路数 | 24 | 96 | 672 | 4032 || 数据率 | 1.544 | 6.312 | 44.736 | 274.176|| (Mbit/s) | | | | |什么是2M数字中继业务2M数字中继业务---是指用户信息通过速率为2Mb/s的全透明数字电路通道，与我公司固定电话网进行交换的业务。
同轴电缆：同轴电缆（Coaxtal CabLe）常用于设备与设备之间的连接，或应用在总线型网络拓扑中。
同轴电缆中心轴线是一条铜导线，外加一层绝缘材料，在这层绝缘材料外边是由一根空心的圆柱网状铜导体包裹，最外一层是绝缘层。
它与双绞线相比，同轴电缆的抗干扰能力强、屏蔽性能好、传输数据稳定、价格也便宜。
2M接口基本知识点简介目前武汉局业务设备的接口应用中，百分之九十以上的接口是2M的接口，本人在实际工作中，发现很多问题都是由于对2M接口不了解，导致问题的复杂化，为此，本人希望在这篇文章中对2M接口的基本知识点进行汇总和归类，给大家一个参考，如有不正确的地方，欢迎大家进行交流。
一、硬件接口类型：主要有非平衡的75欧姆，平衡的120欧姆两种接口类型。
目前我省自有机房内的2M接口基本上是非平衡的75欧姆物理接口(一收一发)，部分在电信机房内使用的是平衡式120欧姆物理接口（一收一发两地）。
二、2M的帧结构。
以前经常有人问我，2M到底是什么？有些什么东西？现在，我就向大家详细进行介绍一下。
1、信号的传输首先是将模拟信号转化成数字信号，目前广泛使用的是脉冲编码调制（即PCM）编码进行模数转换。
2、在进行信号数字化后，为了适合数字传输线路上的传输特性还需进行传输码型编码，2M使用的传输码型是HDB3码。
HDB3码的主要特点是“0”码变换后仍是“0”码不变，“1”码交替变换为+1或-1，当码字序列中的的“0”码多于3个时，则第4个“0”码就用一个传号代替，用来增加其定时时钟信息的含量以利于时钟提取。
3、2M是2048kbit/s的简称，那2048kbit/s是怎么计算出来的呢，2M有帧的这种概念，一帧内有32个信道，每个信道由8个BIT组成，1秒传送的帧数是8000帧，因此，总的速率就是32*8*8000=2048kbit/s。
2M内的每个信道的速率算法如下：8*8000=64kbit/s，这就是64K信道的由来。
铁路数字通信中2M接口电路帧结构及常见故障解析作者：张祖宏来源：《中国科技纵横》2018年第18期摘要：铁路通信业务种类多样化，为实现列车运行的安全指挥，为实现各车站、车辆段、工务段、电务段等部门与指挥调度中心的业务连接，需要提供与需求相适应的传输通道，其中2M业务通道应用最广泛，重要性也最高，如：TDCS、PMIS、TMIS、公安网、视屏监控、视频会议、环监、数字调度系统、旅服等业务。
本文将针对铁路数字通信的特点进行详细的分析，其目的是探究出2M接口电路帧结构以及2M接口电路常见故障。
关键词：铁路；数字通信；2M接口中图分类号：TN914.3 文献标识码：A 文章编号：1671-2064（2018）18-0017-022M接口电路是铁路数字通信中常见的一种模拟信号转化成数字信号，作为一种脉冲编码调制，能够有效的将数字通信中的数据编码进行模数转换。
同时2M作为一种高效的通信技术，也可以将以太网信号或V.35信号通过协转在以E1形式在同步/准同步数字网长距离透明传送，在专网通信具备强大的优势。
1 铁路数字通信的特点1.1 数字通信通信接口丰富、数据扩展性能好数据通信系统数字模拟系统接口非常丰富，并且主系统与分系统能够有效的结合不同客户的实际需求组成区别化的业务的链条。
业务链条的类型主要有总线型、星型、树型等多重网络形态。
业务接入系统可以有效的保障多种业务链条的共同组合，形成区别化的数字调度形式。
在支持模拟数字调度混合接入的过程中，往往会出现一条调度电路。
其中数字分析和模拟调度分机，可以利用混合接入的手段，保障电信通信的流畅性。
在实际开展数字通信系统运行的过程中，主要的数字接口和模拟接口有2M、2B+D、V.35、64K、二/四线音频、半自动闭塞接口、环路等多种接口。
不用接口能够满足不同需求的网路通信需求，这样更加安全、顺畅、便捷的在铁路运行的过程中进行通信。
1.2 数字通信处理、测试、警告功能强大数字通信主控系统中包含主处理机、网络、时序等多种关键内。
基于SDH系统2M光接口的继电保护通道研究与应用作者：朱尤祥刘磊田明光于秋生来源：《山东工业技术》2017年第22期摘要：随电网的快速发展，变电站电力线出线方向逐年增加，山东公司辖内500kV及以上变电站出线方向平均数量超过4条。
而目前山东公司500kV线路继电保护主要通过2M复用方式传输，每条继电保护装置需配套配置1套2M MUX的设备，这一方面在保护装置和通信设备间增加了1个故障风险环节，同时2M 复用设备会大量占用的通信机房空间，影响通信设备、系统的扩容能力，本文对此进行了研究。
关键词：SDH系统；2M光接口；继电保护DOI：10.16640/ki.37-1222/t.2017.22.1791 现状受继电保护特性的要求，目前继电保护通道主要采用光纤直接承载和传输设备承载2种形式。
其中通过传输设备承载的情况需要通过2M MUX设备转换为E1信号接入设备传输。
随着站点线路数量的增加，机房内2M MUX设备屏位占用了大量的机房空间，而在继电保护装置和SDH传输设备的设备，也是1个易引发故障的风险环节。
2 研究过程2.1 继电保护原理目前线路继电保护主要采用差动保护和距离保护2种类型。
其中差动保护的原理是被保护设备发生短路故障时，在保护设备中产生的差电流而动作的一种保护装置，按其装置方式的不同可分为：横联差动保护和纵联差动保护。
距离保护也是主系统的高可靠性、高灵敏度的继电保护，又称为阻抗保护，这种保护是按照长线路故障点不同的阻抗值而整定的，具体原理如下：（1）纵联差动保护。
纵联差动保护是指将线路一侧的电气信息传到另一侧去，对两侧的电气两同时对比、联合工作，实现了线路2侧的纵向的保护。
目前线路主要采用的是光纤线路差动保护，其原理是利用光纤通道将2侧的电流互感器二次侧按照环流法连接法，由于被保护线路上发生短路电流和被保护线路外短路，线路两侧电流大小和相位是不同的。
通过比较线路两侧电流大小和相位，从而区分是线路内部短路还是线路外部短路。
2M接口基本知识点简介目前业务设备的接口应用中，百分之九十以上的接口是2M的接口，本人在实际工作中，发现很多问题都是由于对2M接口不了解，导致问题的复杂化，为此，本人希望在这篇文章中对2M接口的基本知识点进行汇总和归类，给大家一个参考，如有不正确的地方，欢迎大家进行交流。
一、硬件接口类型：主要有非平衡的75欧姆，平衡的120欧姆两种接口类型。
目前我省自有机房内的2M接口基本上是非平衡的75欧姆物理接口(一收一发)，部分在电信机房内使用的是平衡式120欧姆物理接口（一收一发两地）。
二、2M的帧结构。
以前经常有人问我，2M到底是什么？有些什么东西？现在，我就向大家详细进行介绍一下。
1、信号的传输首先是将模拟信号转化成数字信号，目前广泛使用的是脉冲编码调制（即PCM）编码进行模数转换。
2、在进行信号数字化后，为了适合数字传输线路上的传输特性还需进行传输码型编码，2M使用的传输码型是HDB3码。
HDB3码的主要特点是“0”码变换后仍是“0”码不变，“1”码交替变换为+1或-1，当码字序列中的的“0”码多于3个时，则第4个“0”码就用一个传号代替，用来增加其定时时钟信息的含量以利于时钟提取。
3、2M是2048kbit/s的简称，那2048kbit/s是怎么计算出来的呢，2M有帧的这种概念，一帧内有32个信道，每个信道由8个BIT组成，1秒传送的帧数是8000帧，因此，总的速率就是32*8*8000=2048kbit/s。
2M内的每个信道的速率算法如下：8*8000=64kbit/s，这就是64K信道的由来。
8比特4、2M的帧结构有5种，第一种是非帧结构，第二种是PCM30，第三种是PCM31，第四种是PCM30 CRC，第五种是PCM31 CRC。
（1）非帧结构。
2M的非帧结构主要传送的是数据，其特点是每一帧只有1个0时隙，其余31个时隙不做区分。
非帧结构不区分时隙（2） PCM(PULSE CODED MODULATE)30。
为什么会有PCM30和PCM31的区分呢？ PCM30最大可传送30个信道的信息，PCM31最大可传送31个信道的信息。
PCM30一般是用于使用1号信令（随路信令）的话务业务。
主要特点是第16时隙传送1号信令和复帧信号及复帧告警，一个复帧包含16个子帧。
（3） PCM31。
PCM31一般用于7号信令电路（即共路信令），其特点是31个时隙均可用于业务信息。
PCM31没有复帧，我公司目前使用的2M 电路绝大多数都是此类型电路，另外，DDN 电路也是采用该类型帧结构的电路。
（4） PCM30 CRC 。
此类帧结构与PCM30的不同在于多了CRC （CYCLERUNDENCY CHECK ）字节。
（5） PCM31 CRC 。
同样，与PCM31相比，多了CRC 字节。
目前我公司使用的2M 电路中，均没有加CRC ，此类电路一般用于专网，用于对电路质量要求较高的网络。
5、2M 内的0时隙。
为什么要把0时隙单独提出来讲呢，因为目前我们对2M 认识很多都是由于对0时隙不了解，造成故障判断，故障定位方面的困难。
以上介绍的5种帧结构中每一帧都有0时隙，它主要携带的信息有四种，1是帧同步信号，2是CRC ，3是A 告（即对告），4是冗余信息。
2M 每秒传送8000帧信号，帧同步信息是在偶数帧内的第2至第8的BIT ，是固定的码流，为0011011。
奇数帧内的第1个BIT 以前一般定义为1，叫做国际国内电路，是一个识别信号，现在已经没有很严格规定如何使用了。
CRC 是在偶数帧的第1个BIT ，每4个偶数帧构成1个CRC-4，因此，2M 内的校验码就叫CRC-4。
A 告在奇数帧的第2个BIT 上，如出现A 告，该比特置1。
冗余信息是NOTE1:用于国际通信勤务。
如果国际通信勤务不用，则当数字链路跨越国际边界时应固定为“1”。
如数字链路不跨越国际边界，则此比特可用于国内通信勤务。
另一种用法是循环冗余校验。
（既CRC）NOTE2：固定为“1”，以区别帧定位信号。
NOTE3：用于指示远端告警。
非告警状态为“0”，告警状态为“1”。
NOTE4：用于国内通信勤务。
当数字链路跨越国际边界，或这些比特不被利用时则将其固定为“1”。
7、PCM30帧结构中16时隙的结构。
关于PCM30和PCM31的区别就是在16时隙，在这里要简略提一下两种常用的信令格式，一种是随路信令（即1号信令），另一种是共路信令（即7号信令）。
顾名思义，随路信令是每个2M内都有信令链路，共路信令是共用信令链路，不用每个2M都有信令链路。
而PCM30这种帧格式主要就是应用于1号信令的业务的，主要特点就是固定第16时隙传送信令链路及其它相关的开销字节。
因此，下面就介绍一下1号信令中16时隙到底有些什么东西，如图所示：F1第15路第30路在PCM30这种结构中，有复帧的概念（PCM31及非帧结构是没有复帧的），一个复帧由16个子帧组成，记为F0-F15，每个子帧有32个时隙，记为TS0-TS31，TS0已经在前面介绍过了，这里就不重复了，TS16传送的是复帧同步和数字型线路信令。
F0帧的TS16传送复帧同步和帧失步告警；前4位的四个“0”就是复帧定位信号，第5、7、8个比特为勤务比特，不用则置“1”，第6比特是复帧失步告警指示，失步置“1”，同步的时候则置“0”；F1帧的TS16传送第1话路和第16话路的线路信令；。
F15帧的TS16传送第15话路和第30话路的线路信令。
实际上，每个话路的数字型线路信令只用3位码就够了，前向信令为af、bf、cf，后向信令为ab、bb、cb，其中cf、cb是表示话务员再振铃或强拆的前、后向信令，在市话和长途全自动接续中，一般只用2位码即可，其编码的具体含义请参照相关的文献，在这里就不再展开了。
三、2M的使用点滴。
1、交换网络上应用。
（1）目前MSC之间的话务使用的是PCM31格式的2M结构，2M内的整个64kbit/s时隙承载1路话路。
（2）目前交换网络设备的备用时钟均是通过提取2M内0时隙的帧同步信号。
（3）机站的时钟同步提取方式同样是用2M内0时隙的帧同步信号进行BSC和BTS之间的信号同步。
（4）MSC-BSC、BSC-BTS之间的A接口使用的信道速率有16Kbit/s、32kbit/s等不同的速率，这种速率在传输上是怎么实现的呢？就是把2M的成帧的64Kbit/s的信道进行复用和解复用，目前我公司部分的2M测试仪表有A接口的测试功能，可进行16Kbit/s及32Kbit/s的性能监测和监听。
2、信令网上的应用。
我省目前全网内使用的都是7号信令系统，对于信令链，目前有两种，一种是64Kbit/s信令链路，另一种是2Mkbit/s信令链路。
当使用64kbit/s信令链路时，承载的2M电路的帧结构为PCM31结构，并且根据安全考虑，在1个2M内不能承载多于8个64kbit/s的信令链路。
对于2Mkbit/s信令链路，同样是使用成帧的PCM31进行传送，只是在业务层交换机再进行封装。
3、数据网上的应用。
目前数据网上用的2M电路使用的是非帧格式，但在实际使用中，有时候会有以下的误解：2M的数据链路实际的带宽就是2048bit/s，由于数据是异步传送方式，因此就不需要0时隙进行同步。
这种认识有偏差，实际上2M数据链路实际能使用的带宽是1984bit/s，2M内的0时隙是保留的，这点大家要留意一下。
4、网管网上的应用。
目前我省网管对于2M的应用基本上都使用的是PCM31格式。
由于部分网管的需求带宽要求不高，因此就使用了64KBIT/S的交叉设备将不同类型的网管上的网管时隙交叉到同一个2M上进行传送。
但目前网管网的趋势是建立一个统一的大容量平台，然后各种类型的网管通过此平台统一传送，大大减少网管网络的复杂性。
5、关于2M的测试。
2M测试最主要的就是2种方法，一种是在线测试，第二种是断线测试。
（1）在线测试是将仪表的两个收端高阻跨接到2M电路上，其测试误码的原理是检测HDB3码的码型是否符合HDB3码的编码规则（即不能出现4个连“0”信号），所以根据其原理，在线测试测的是码型误码率，而不是比特误码率，只能用于判断其2M的质量是否有问题，如要精确判断其质量等级，还需进行断线测试。
（2）断线测试的主要原理就是在一端环路，另外一端接仪表的收端和发端，然后在通过仪表发送伪随机码进行2M或64K的测试，还有一种法是两端均挂仪表，用一台仪表发送伪随机码，另外一台仪表进行接收，此种测试方法的精度较高，但需要两台高精度的仪表进行。
1、数据网上的应用。
目前数据网上用的2M电路使用的是非帧格式，但在实际使用中，有时候会有以下的误解：2M的数据链路实际的带宽就是2048bit/s，由于数据是异步传送方式，因此就不需要0时隙进行同步。
这种认识有偏差，实际上2M数据链路实际能使用的带宽是1984bit/s，2M内的0时隙是保留的，这点大家要留意一下to xujj: 目前数据网上用的2M电路使用的是非帧格式......能够总结，是个好同志，以后可多多交流。
========================================================================数据网是IP数据网还是DDN/FR，其实都没有关系。
如果两者的2M通道都是unframe，那么就没有0同步时隙了，而是直接把E1当作1个2048K的通道。
速率就是2048Kbps。
怎么同步？只是比特同步就行了，既然无帧自然不用帧同步。
实现比特同步的话，HDB3的编码信号中自有时钟同步分量。
如果E1的格式是G.704定义的PCM31(C)那么，其速率就是1984Kbps。
需要帧同步。
0同步时隙保留。
实际上E1也可以做成PCM30(C)，那么其工作速率也就1920Kbps.需要帧同步。
0同步时隙保留。
还留了一个16时隙。
Fancyworm的意思就是：1、2M DDN电路是PCM31结构的，31个时隙传送业务；2、非帧2M即unframed，32个时隙均传业务。
