【CN209553297U】一种真空助力阀【专利】
- 格式:pdf
- 大小:427.57 KB
- 文档页数:12

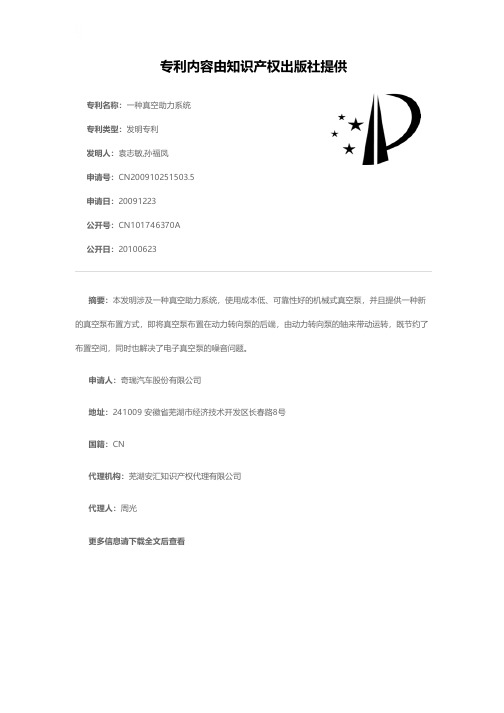

专利名称:一种真空助力系统专利类型:发明专利
发明人:袁志敏,孙福凤
申请号:CN200910251503.5申请日:20091223
公开号:CN101746370A
公开日:
20100623
专利内容由知识产权出版社提供
摘要:本发明涉及一种真空助力系统,使用成本低、可靠性好的机械式真空泵,并且提供一种新的真空泵布置方式,即将真空泵布置在动力转向泵的后端,由动力转向泵的轴来带动运转,既节约了布置空间,同时也解决了电子真空泵的噪音问题。
申请人:奇瑞汽车股份有限公司
地址:241009 安徽省芜湖市经济技术开发区长春路8号
国籍:CN
代理机构:芜湖安汇知识产权代理有限公司
代理人:周光
更多信息请下载全文后查看。

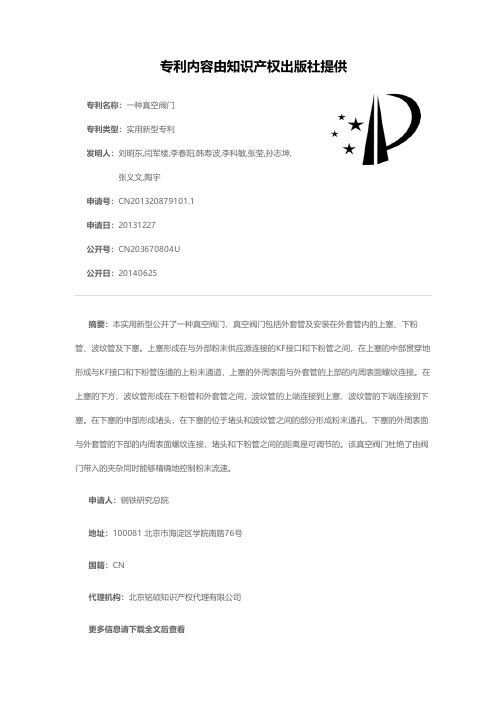

专利名称:一种真空阀门
专利类型:实用新型专利
发明人:刘明东,闫军楼,李春阳,韩寿波,李科敏,张莹,孙志坤,张义文,陶宇
申请号:CN201320879101.1
申请日:20131227
公开号:CN203670804U
公开日:
20140625
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种真空阀门,真空阀门包括外套管及安装在外套管内的上塞、下粉管、波纹管及下塞。
上塞形成在与外部粉末供应源连接的KF接口和下粉管之间,在上塞的中部贯穿地形成与KF接口和下粉管连通的上粉末通道,上塞的外周表面与外套管的上部的内周表面螺纹连接。
在上塞的下方,波纹管形成在下粉管和外套管之间,波纹管的上端连接到上塞,波纹管的下端连接到下塞。
在下塞的中部形成堵头,在下塞的位于堵头和波纹管之间的部分形成粉末通孔,下塞的外周表面与外套管的下部的内周表面螺纹连接,堵头和下粉管之间的距离是可调节的。
该真空阀门杜绝了由阀门带入的夹杂同时能够精确地控制粉末流速。
申请人:钢铁研究总院
地址:100081 北京市海淀区学院南路76号
国籍:CN
代理机构:北京铭硕知识产权代理有限公司
更多信息请下载全文后查看。
专利名称:一种真空助力器专利类型:实用新型专利
发明人:郝晓宏
申请号:CN200920130218.3申请日:20090331
公开号:CN201400165Y
公开日:
20100210
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种真空助力器,包括空气阀柱、反馈盘、活塞体,反馈盘与活塞体的一端相接触,空气阀柱的一端伸入到活塞体的中心孔中,所述真空助力器还包括一旋转体,该旋转体设置于活塞体的中心孔内且位于所述空气阀柱与反馈盘之间,旋转体一端与所述空气阀柱的输出端可转动连接,旋转体的另一端可与所述反馈盘形成面接触,在外力作用下旋转体可在活塞体的中心孔内旋转且相对空气阀柱左右移动。
本方案中旋转体可在外力作用下相对空气阀柱转动而产生相对移动,当旋转体在外力作用下相对空气阀柱转动时,同时就调节了旋转体封闭端面距反馈盘端面的距离,因而可以调节整个助力器的跳跃值,从而达到改变整个制动系统的控制灵敏度。
申请人:比亚迪股份有限公司
地址:518118 广东省深圳市龙岗区坪山镇横坪公路3001号
国籍:CN
更多信息请下载全文后查看。

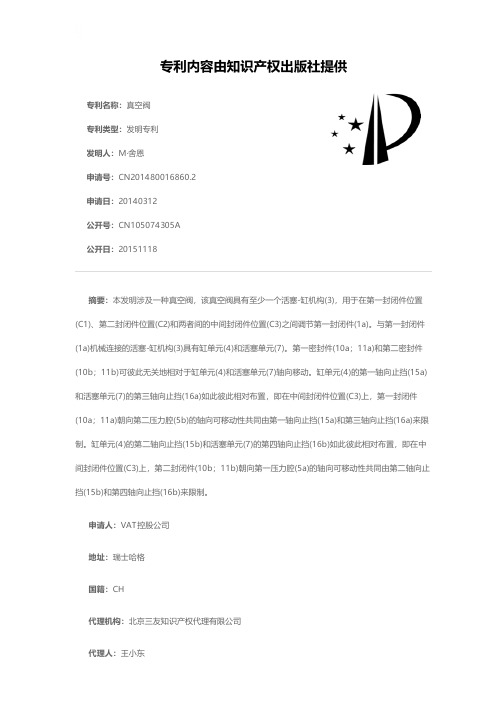

专利名称:真空阀
专利类型:发明专利
发明人:M·舍恩
申请号:CN201480016860.2申请日:20140312
公开号:CN105074305A
公开日:
20151118
专利内容由知识产权出版社提供
摘要:本发明涉及一种真空阀,该真空阀具有至少一个活塞-缸机构(3),用于在第一封闭件位置(C1)、第二封闭件位置(C2)和两者间的中间封闭件位置(C3)之间调节第一封闭件(1a)。
与第一封闭件(1a)机械连接的活塞-缸机构(3)具有缸单元(4)和活塞单元(7)。
第一密封件(10a;11a)和第二密封件(10b;11b)可彼此无关地相对于缸单元(4)和活塞单元(7)轴向移动。
缸单元(4)的第一轴向止挡(15a)和活塞单元(7)的第三轴向止挡(16a)如此彼此相对布置,即在中间封闭件位置(C3)上,第一封闭件(10a;11a)朝向第二压力腔(5b)的轴向可移动性共同由第一轴向止挡(15a)和第三轴向止挡(16a)来限制。
缸单元(4)的第二轴向止挡(15b)和活塞单元(7)的第四轴向止挡(16b)如此彼此相对布置,即在中间封闭件位置(C3)上,第二封闭件(10b;11b)朝向第一压力腔(5a)的轴向可移动性共同由第二轴向止挡(15b)和第四轴向止挡(16b)来限制。
申请人:VAT控股公司
地址:瑞士哈格
国籍:CH
代理机构:北京三友知识产权代理有限公司
代理人:王小东
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920209557.4
(22)申请日 2019.02.18
(73)专利权人 天津艾力特汽车科技有限公司
地址 300457 天津市滨海新区天津经济技
术开发区黄海路167号1楼北侧
(72)发明人 王忠毅 柳跃志 王占江
(74)专利代理机构 北京细软智谷知识产权代理
有限责任公司 11471
代理人 张丹
(51)Int.Cl.
B62D 5/08(2006.01)
B60T 13/57(2006.01)
(54)实用新型名称
一种真空助力阀
(57)摘要
本实用新型提供了一种真空助力阀,涉及助
力装置技术领域,以解决现有技术中存在的由于
单向阀失效或结构设计不合理造成的助力器真
空度下降的问题,该装置包括第一壳体、第二壳
体、阀帽和阀片,阀片包括第一阀片和第二阀片,
其中,第一阀片和第二阀片分别设置于第二壳体
和第一壳体的腔室内,阀帽设置于第一壳体的一
端,
本实用新型用于改善汽车助力系统性能。
权利要求书1页 说明书4页 附图6页CN 209553297 U 2019.10.29
C N 209553297
U
权 利 要 求 书1/1页CN 209553297 U
1.一种真空助力阀,其特征在于:包括第一壳体、第二壳体、阀帽和阀片,阀片包括第一阀片和第二阀片,其中,所述第一阀片和所述第二阀片分别设置于所述第二壳体和所述第一壳体的腔室内,所述阀帽设置于所述第一壳体的一端。
2.根据权利要求1所述的真空助力阀,其特征在于:所述第一壳体的另一端连接真空助力器管路,所述第二壳体的一端连接空气滤清器管路,所述第二壳体的另一端连接进气歧管管路。
3.根据权利要求1所述的真空助力阀,其特征在于:所述第一壳体固定设置于所述第二壳体的顶部,所述第一壳体与所述第二壳体组成“Z”型流道。
4.根据权利要求3所述的真空助力阀,其特征在于:所述第一壳体包含于所述第二壳体内,所述第一壳体与所述第二壳体采用振动摩擦焊接固定。
5.根据权利要求1-4任一所述的真空助力阀,其特征在于:所述第二壳体的左腔室与所述第一壳体的右腔室分别设有第一流道和第二流道。
6.根据权利要求5所述的真空助力阀,其特征在于:所述第一流道与第二流道内部设有圆形、半圆形或扇形流通通路。
7.根据权利要求6所述的真空助力阀,其特征在于:所述第一阀片设置于所述第一流道内,所述第二阀片设置于所述第二流道内,所述第一阀片在所述第一流道内采用多支撑,所述第二阀片在所述第二流道内采用导向固定支撑。
8.根据权利要求1所述的真空助力阀,其特征在于:所述第二壳体采用文氏阀与单向阀组合结构。
9.根据权利要求2所述的真空助力阀,其特征在于:所述第一壳体、所述第二壳体与管路的连接方式为:竹节连接,快插阳接头连接、胶管式连接或焊接。
10.根据权利要求9所述的真空助力阀,其特征在于:所述第一壳体、所述第二壳体与管路采用竹节连接,其中,所述第一壳体与所述第二壳体的端部均设有竹节,所述竹节处设有密封圈。
2。
