探析L波段探空雷达常见故障分析和检修方法发布时间：2021-03-16T11:31:15.267Z 来源：《中国科技信息》2021年1月作者：孙超[导读] 科技的不断发展促使我国的探空事业有了更大的进展，由于L波段探空系统较为常见，且实际运用较为便捷，因此，得到了广泛的应用。
L波段探空系统是我国自主研制的新一代气象仪器装备，由数字探空仪和L波段雷达配合，可探测0～30千米高空的风向、风速、气温、气压、湿度等气象要素，具有探测精度高、采样速率快、使用方便等特点，是我国高空气象探测系统的新型雷达。
青海省茫崖气象局孙超 817500摘要：科技的不断发展促使我国的探空事业有了更大的进展，由于L波段探空系统较为常见，且实际运用较为便捷，因此，得到了广泛的应用。
L波段探空系统是我国自主研制的新一代气象仪器装备，由数字探空仪和L波段雷达配合，可探测0～30千米高空的风向、风速、气温、气压、湿度等气象要素，具有探测精度高、采样速率快、使用方便等特点，是我国高空气象探测系统的新型雷达。
本文就实际工作中对L波段雷达常见故障的维修方法和技巧以及在灾害性、恶劣性天气过程等条件下雷达的维护保养方法进行分析总结，仅供参考。
关键词：L波段探空雷达；故障；分析；维修维护1.L波段雷达的用途和基本原理L波段雷达是用于高空大气综合性的探测雷达。
它与数字式电子探空仪相配合，能测定高空的风向、风速、气温、气压、湿度等气象要素，为气象服务提供准确的气象资料。
利用跟踪探空气球来测定风场信息的，探空气球上带有无线电回答器，测量时L波段雷达在地面向它发出询问信号，回答器就对应地发回回答信号，根据每一对询问与回答信号之间的时间之隔和回答信号的来向，就可以测定每一瞬间探空气球在空间的位置，即它离雷达站的直线距离、方位角、仰角，然后根据气球随风飘移的情况，测算出高空的风向、风速，再根据L波段雷达距离数据和角度数据及坐标数据,就知道了探空气球在空中飘移的快慢和方向，也就可以计算出空中不同高度的平均风速和风向来。
L 波段雷达的常见故障分析及解决方法摘要：本文根据北京市气象探测中心L波段探空雷达运用实际，主要对L波段气象探测雷达使用中常见故障问题进行分析，并给出相应解决办法，以供同行参考。
关键词：L波段；探空雷达；常见故障；解决方法L波段探空雷达是由我国自主研发的新一代探空设备，可、风向、温度、湿度及气压的自动测量，并将获取气象信息及时准确地传至地面站。
但L波段探空雷达元器件相对敏感，在应用过程中也时常会发生故障问题，影响高空气象观测质量。
因此，气象台站业务人员要加强对L波段探空雷达常见故障分析探讨，避免或减少高空探测错情率，提高L波段探测数据完整性和准确性。
1.光电轴偏离忽然变大，雷达四亮线两两不齐高空气象探测业务过程中，L波段探空雷达天线控制大都是借助和差环获取角误差信号和手动信号完成。
如探空雷达能够正常进行自动跟踪，一般示波器上四条亮线便能够两两对齐。
假如观察到雷达四亮线发生两两不齐情况，而雷达自动跟踪系统却处于正常运行状态，在天空无云时，借助天线瞄准镜观察，校正好光电轴偏离忽然变大，借助示波器检测天控板程序方波，发现方波幅度存在极大偏差。
发生此类状况，是因雨水顺着天线座或差箱缝隙进入向箱，致使箱内积水，导致其开关管套上二极管Vk105接触不良，可及时打开天线座及差箱，用吹风机将其吹干，重新校正光电轴，便可有效解决故障。
2.放球过程中天线发生抖动L波段探空雷达工作时，放球前工作人员对有原目标物自动跟踪过程中发现天线持续抖动，放球后问题仍存在，借助望远镜发现探空雷达跟踪存在明显滞后以及摇摆问题，会导致放球后期信号变弱时摆动幅度增大，出现丢球。
故障剖析：探空雷达在没有运行时摇动天线，观察发现方位有较大间隙，拧紧方位电机螺丝后可恢复到正常状态，但不久后方位间隙再次变大，依据实际经验分析可知方位电机固定区域有所损坏，导致雷达天线方位在转动过程中来回摇摆。
解决办法：先卸掉方位电机，假如观察到方位电机及基座固定螺丝中间有2颗定位销钉断裂，需取下断裂销钉，测量定位孔长度及孔径，依据标准规格制出新销钉，随后装设好方位电机，便可解决此类故障。
L波段高空气象探测雷达常见问题与解决方案发布时间：2022-05-23T02:37:50.647Z 来源：《科技新时代》2022年4期作者：扎西江村卓琼旦罗[导读] 在L波段高空气象探测雷达相关工作开展中，针对L波段高空气象探测雷达故障问题与处理、L波段高空气象探测雷达高空探测异常记录问题与处理需要相关工作人员能够给予更多重视。
为促使在L波段高空气象探测雷达工作质量能够得到全面提升，要合理选择放球点、加强知识学习与维护管理。
扎西江村卓琼旦罗昌都市气象局、洛隆县气象局 855400摘要：在L波段高空气象探测雷达相关工作开展中，针对L波段高空气象探测雷达故障问题与处理、L波段高空气象探测雷达高空探测异常记录问题与处理需要相关工作人员能够给予更多重视。
为促使在L波段高空气象探测雷达工作质量能够得到全面提升，要合理选择放球点、加强知识学习与维护管理。
关键词：L波段；高空气象探测；雷达为GFE(L)1型二次测风雷达一GTS1型数字式电子探空仪系统，在现如今我国高空探测业务中得到广泛应用，该系统被称为L波段雷达。
通过对L波段雷达的应用，促使我国不同地区高空气象探测业务精准性得以提升，为天气预报、气象服务以及气候变化研究等相关工作开展，提供有效指导隐居。
在气候监测工作，以及气象预报工作中，也发挥着重要作用。
但在L波段高空气象探测雷达具体应用与运行中会出现很多不同问题，针对问题需要相关工作人员能够给予更多重视，给出相应解决措施，为L波段高空气象探测雷达的安全稳定运行打下良好基础。
1、L波段高空气象探测雷达故障问题与处理对于L波段高空气象探测雷达故障问题与处理，本文主要从以下几点进行阐述与分析：（1）雷达天线“死位”故障问题与处理。
雷达天线通常情况下，都是在室外裸露安装，这一特点会导致L波段高空气象探测雷达在高空探测业务工作开展中，出现雷达天线方位、仰角“死位”故障问题出现。
在出现这一故障问题后，电机驱动箱中会有至少一个灯不亮，此时需要将其关闭，并将驱动箱重启。

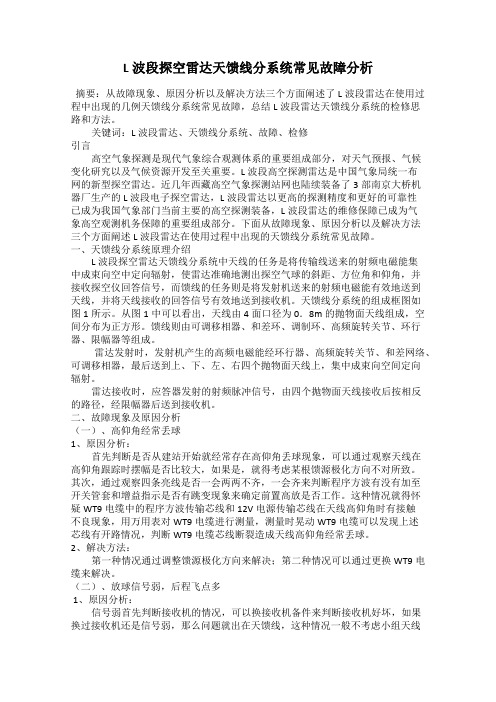

L波段探空雷达天馈线分系统常见故障分析摘要：从故障现象、原因分析以及解决方法三个方面阐述了L波段雷达在使用过程中出现的几例天馈线分系统常见故障，总结L波段雷达天馈线分系统的检修思路和方法。
关键词：L波段雷达、天馈线分系统、故障、检修引言高空气象探测是现代气象综合观测体系的重要组成部分，对天气预报、气候变化研究以及气候资源开发至关重要。
L波段高空探测雷达是中国气象局统一布网的新型探空雷达。
近几年西藏高空气象探测站网也陆续装备了3部南京大桥机器厂生产的L波段电子探空雷达，L波段雷达以更高的探测精度和更好的可靠性已成为我国气象部门当前主要的高空探测装备，L波段雷达的维修保障已成为气象高空观测机务保障的重要组成部分。
下面从故障现象、原因分析以及解决方法三个方面阐述L波段雷达在使用过程中出现的天馈线分系统常见故障。
一、天馈线分系统原理介绍L波段探空雷达天馈线分系统中天线的任务是将传输线送来的射频电磁能集中成束向空中定向辐射，使雷达准确地测出探空气球的斜距、方位角和仰角，并接收探空仪回答信号，而馈线的任务则是将发射机送来的射频电磁能有效地送到天线，并将天线接收的回答信号有效地送到接收机。
天馈线分系统的组成框图如图1所示。
从图1中可以看出，天线由4面口径为0．8m的抛物面天线组成，空间分布为正方形。
馈线则由可调移相器、和差环、调制环、高频旋转关节、环行器、限幅器等组成。
雷达发射时，发射机产生的高频电磁能经环行器、高频旋转关节、和差网络、可调移相器，最后送到上、下、左、右四个抛物面天线上，集中成束向空间定向辐射。
雷达接收时，应答器发射的射频脉冲信号，由四个抛物面天线接收后按相反的路径，经限幅器后送到接收机。
二、故障现象及原因分析（一）、高仰角经常丢球1、原因分析：首先判断是否从建站开始就经常存在高仰角丢球现象，可以通过观察天线在高仰角跟踪时摆幅是否比较大，如果是，就得考虑某根馈源极化方向不对所致。
其次，通过观察四条亮线是否一会两两不齐，一会齐来判断程序方波有没有加至开关管套和增益指示是否有跳变现象来确定前置高放是否工作。
农业灾害研究2020，10（8）：63-64Ｌ波段探空雷达天线故障问题及应对处理宋树生，胡颖飞，崔日权吉林省延吉市气象局，吉林延吉 133000摘要 L波段探空雷达是一款科技含量高、自动化程度高的新式雷达，其新型的探测结构集气象数据收集、监测和集成为一体，大幅度提高了探测所得气象资料的质量和精度。
但由于是自动化程度高的气象仪器，难免会在运行中出现天线故障。
主要根据吉林省延吉市气象局的L波段探空雷达运行中常见的天线故障进行归纳总结，提出一些应对处理措施，确保高空天气探测工作顺利开展。
关键词 L波段天气雷达；天线故障；维修维护中图分类号：TN959.4 文献标识码：A 文章编号：2095–3305(2020)08–063–02DOI:10.19383/ki.nyzhyj.2020.08.030高空气象探测是气象综合观测系统的重要部分，吉林省延吉市常规高空观测技术体制已经完成从59-701雷达探空系统向L波段雷达探空系统的转变。
截至目前，我国已完成百余部L波段雷达探空系统的建设，该雷达系统借助气象气球携带探空仪在高空进行天气要素观测业务，能详细监测从地面直至高空30 000 m的大气温度场、湿度场和风场的三维数据，提高气象观测信息实时度和时空密度，为开展天气预报、气象服务和研究气候变化规律等项目提供了可靠性更强的参考依据。
但是，出现的各类天线故障问题却在一定程度上制约了高空气象探测的顺利开展。
基于此，以L波段探空雷达天线故障分析为切入点，引入日常管护对策，以期提供一些有益的经验。
1 L波段天气雷达结构延吉市使用的L波段雷达高空气象探测系统主要是由GFE（L）1型二次测风雷达（简称L波段）和GTS1-1型数字式电子探空仪（简称探空仪）组成，主要用于对高空中的气象要素展开新型观测，该系统需配合相关电子设备使用。
运行时，L波段雷达可以自动对准探空气球的信号进行跟踪，根据气球的飞行方向和距离判定风向和风速，把探空仪收集到的气象信息传回地面由雷达进行接收。
L波段探空雷达天馈系统故障判断处理摘要：本文结合沱沱河气象站使用L波段探空雷达实际，对天馈线分系统原理简要概括，重点分析L波段探空雷达天馈系统故障，给出针对性处理对策，仅供同行参考。
关键词：L波段；探空雷达；天馈系统；故障；判断处理引言高空气象探测在天气预报、气候变化研究、气象服务及气候资源开发方面均发挥着重要作用。
天馈系统在探空雷达系统中极其重要，易出现故障问题。
本文结合沱沱河气象站探空雷达维修保障实际经验，对天馈系统常见故障分析，并总结相应处理办法。
1天馈线分系统原理介绍L波段探空雷达天馈线分系统天线主要任务是向空中定向辐射传输线送来的射频电磁能，确保雷达可对探空气球斜距、方位角、仰角等准确测量，同时接收探空仪回答信号，将发射机传输过来射频电磁能输送到天线上，并向接收机上传送天线接收到回答信号。
天线主要由4面口径为0.8m抛物面天线组成，呈正方形分布。
馈线组成部分包括环形器、调制环、和差环、高频旋转关节、限幅器等。
雷达发射过程中，发射机中高频电磁能将会依次流经环形器、环形旋转关节、和差网络、可调移相器，分别达到上、下、做、右抛物面天线，定向辐射到空间上。
在雷达接收过程中，应答器在发射射频脉冲信号后，四个抛物面天线接收后会根据相反路径通过限幅器向接收机上传送。
2 L波段探空雷达天馈系统故障判断处理2.1天线定向不动信号正常，转动信号异常若天线定向不动时信号正常，说明程序方波输出正常，转动时信号变化异常，可能是旋转关节接触不良造成。
探空人员可将纱布蘸取适量酒精分别对滑环、滑环刷、高频旋转关节测量。
2.2天线跟踪异常，示波器四条亮线两两不齐①L波段探空雷达控制天线主要利用和差环获取角度误差进行，若雷达正常自动跟踪，示波器上四条亮线始终呈上下、左右两两对齐状态，“上”、“下”、“左”、“右”不同方向程序方波变化波动幅度相同。
若四条亮线两两不齐，大都高出两路亮线，可借助示波器对上下左右不同程序方波检查，对天控板（11-6）6XP1 插头中3-6脚分别测量，对应上、下、左、右四路程序方波，若示波器显示脉冲方波幅度低电平在-1V以下，高电平在5V以上，则说明该路程序方波输出正常，依次对4路程序方波测量。
L波段雷达系统常见故障分析及维修维护发表时间：2021-01-04T03:28:24.596Z 来源：《现代电信科技》2020年第13期作者：宋秀瑜1 宋钰敏2 [导读] 高空气象探测是现代综合气象观测系统的重要组成部分，对天气预报，气候变化研究和气候资源开发至关重要。
（1.大连市气象装备保障中心 116000；2.大连市气象局 116000）摘要：科技的不断发展使得我国的探空事业得到了进步。
由于L波段高空气象探测系统具有自动化程度高、采样速度快、探测精度高等诸多优点可以准确探测地面至30km高空的温、压、湿、风向、风速等气象要素，用于全球气象数据交换以及预报等，因此，得到了广泛的应用。
但是由于电子设备的特殊性能，在运行过程中会出现各种故障，为了应对此类故障，相关的工作人、员加强了对探测技术以及维修技术进行开发和研究。
在总结已有的维修技术的基础上提出跟多雷达检测和维修的方法。
关键词：L波段雷达系统；常见故障；分析；维修维护引言高空气象探测是现代综合气象观测系统的重要组成部分，对天气预报，气候变化研究和气候资源开发至关重要。
L波段雷达是我国自主开发的新型测深系统。
由于L波段雷达系统中涉及的组件比较敏感，因此它们在系统运行期间容易受到各种干扰和故障的影响，从而影响了高空观测的质量。
基于日常高空天气探测业务发展的经验，本文重点分析了L波段雷达系统的常见故障，并提出了处理方法和日常维护建议，以确保高空气象探测业务得到长足稳定的发展。
1.L波段雷达的用途和基本原理所谓的L波段雷达主要是用于高空大气探测的综合性的雷达，为了实现其功能和效率的最大化，通常需要和数字式电子探空仪相配合，从而为气象部门提供较为准确的气象资料。
其中，在整个高空探测的过程中，需要运用的一个必不可少的工具就是无线电应答器（简称应答器），主要是在收到地面的“询问信号”后就对应地发回“回答信号”。
这种一问一答的工作状态就是二次雷达的基本特点，故称二次雷达。
L波段雷达故障个例分析及排除方法研究摘要：随着经济社会的快速发展，气象信息在人们的生产生活中起着越来越重要的作用。
在气象探测工作中，高空气象探测是重要组成部分。
L波段雷达探测精确度高，并且采样速度快、操作方便，能够有效提升气象探测的工作效率。
但是L波段雷达探测易学难修，在工作过程中遇到故障较难处理，经常发生丢球问题，影响气象探测的准确性，降低气象服务质量。
基于此，本文以L波段气象雷达为主要研究对象，就L波段雷达故障进行个例分析，为延长雷达的使用寿命提供一定的理论建议，并针对性地提出L波段雷达故障排除方法，从而促进气象工作者能够及时有效地排除雷达故障，有效开展气象探测工作，提高气象服务质量。
关键词：L波段雷达；故障个例；排除方法引言L波段雷达是我国自主研制的新一代气象探测系统，气象探测精确度高、操作方便、采样速度快，大幅提升了气象工作者的工作效率，能够精确测量高空中的各项气象因素，包括气压、湿度、温度、风力等，实现了高空气象探测的自动化和数字化，在我国各级气象站都得以使用和普及，初步形成了L波段雷达探测网络。
但是L波段雷达体积大，并且信息化程度高，在使用过程中容易出现各种各样的故障，从而影响整个探测系统的运转。
L波段雷达的性能和运转状态直接关系着气象探测工作的顺利开展，气象工作者需要严格按照作业规范和流程进行操作，并且需要对常见故障进行及时排除和处理，避免L波段雷达因故障干扰正常的气象观测。
1.L波段雷达检修一般规律当L波段雷达发生故障时，需要对雷达的整个系统进行严格排查，准确定位故障发生的位置。
为了更好地判断故障和问题，气象工作者需要掌握L波段雷达检修的一般规律。
1.1 由大部位到小部位在L波段雷达故障检修时，需要遵循由大部位到小部位的一般规律。
要根据维修经验，在L波段雷达故障排除并锁定在一个具体系统，再从这个具体系统锁定到具体支路，从而确定故障源头。
1.2 由外部到内部在L波段雷达故障检修时，需要遵循由外部到内部的一般规律。
