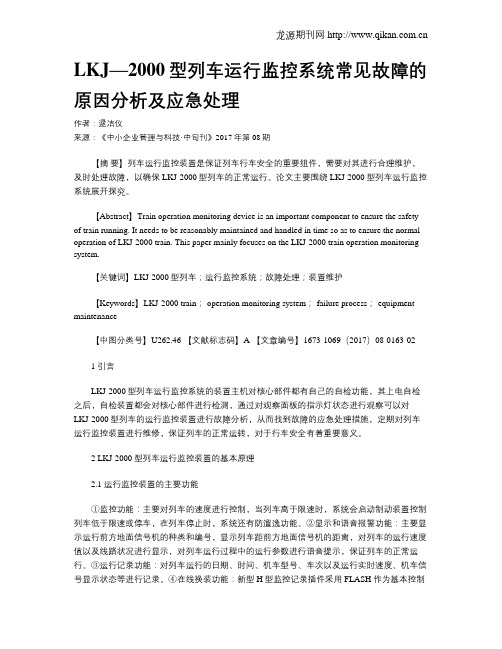

LKJ—2000型列车运行监控系统常见故障的原因分析及应急处理作者：逯洁仪来源：《中小企业管理与科技·中旬刊》2017年第08期【摘要】列车运行监控装置是保证列车行车安全的重要组件，需要对其进行合理维护，及时处理故障，以确保LKJ-2000型列车的正常运行。
论文主要围绕LKJ-2000型列车运行监控系统展开探究。
【Abstract】Train operation monitoring device is an important component to ensure the safety of train running. It needs to be reasonably maintained and handled in time so as to ensure the normal operation of LKJ-2000 train. This paper mainly focuses on the LKJ-2000 train operation monitoring system.【关键词】LKJ-2000型列车；运行监控系统；故障处理；装置维护【Keywords】LKJ-2000 train； operation monitoring system； failure process； equipment maintenance【中图分类号】U262.46 【文献标志码】A 【文章编号】1673-1069（2017）08-0163-021 引言LKJ-2000型列车运行监控系统的装置主机对核心部件都有自己的自检功能，其上电自检之后，自检装置都会对核心部件进行检测，通过对观察面板的指示灯状态进行观察可以对LKJ-2000型列车的运行监控装置进行故障分析，从而找到故障的应急处理措施，定期对列车运行监控装置进行维修，保证列车的正常运转，对于行车安全有着重要意义。
2 LKJ-2000型列车运行监控装置的基本原理2.1 运行监控装置的主要功能①监控功能：主要对列车的速度进行控制，当列车高于限速时，系统会启动制动装置控制列车低于限速或停车，在列车停止时，系统还有防遛逸功能。
LKJ-2000型列车运行监控系统就是机车运行的安全监控设备，监控系统的好坏将直接关系到列车运行安全与铁路运输效益。
为了保障监控系统正常运用与维护，我们通过认真观察面板指示灯与查询屏幕显示器状态,以及对电路的分析，最终达到快速处置应急故障，压缩故障延时。
1监控主机故障1、1开机时无电或插件面板指示灯不能正常显示1、1、1分析查找：先检测监控主机48芯插头DBZ28与DBZ30间有没有110V电压输入,无，检查电源接线；有，检查保险管就是否烧坏，更换保险管。
如果保险管正常，更换电源板重新上电后正常（一般为电源板内部R9电阻或电感线圈L1烧断）。
此种现象还有插件不能正常自检，应检查各插件指示灯指示情况，有CPU的插件，应重点检查CPU及周围电路或写入程序，没有CPU的插件，要重点检查错误指示的相应通道电路。
1、1、2应急处理方法：①检查电源接线②更换保险管③检查各插件指示灯指示情况，更换相应插件。
④更换主机箱。
1、2上电后不断复位，面板指示灯重复亮、灭1、2、1原因分析：这就是系统故障，对于不断复位的现象，就是由复位电路出现问题引起的。
通过数字量输入输出”插件的系统故障灯闪亮（红）可以瞧出就是程序处理问题，使系统故障表示灯熄灭，可就是，很快又出现了问题而导致复位。
然后，便开始这种循环一一数字量输入输出”插件的系统故障灯闪亮（红）。
此外还有系统故障，多就是由于数据线引起的等。
其她原因：监控记录插件硬件故障；软件故障。
1、2、2应急处理：①更换数字量输入/出插件；②更换监控记录插件。
③更换主机箱。
2监控显示器故障2、1开机后，显示器无电源显示2、1、1分析查找：彩屏在通电后无显示，首先需要检查就是不就是保险管坏了或者就是插座接触不良，先用万用表欧姆档测量保险管，测试发现保险管烧断，换上符合要求的保险管后监控屏工作正常。
保险烧坏的原因就是彩屏过流造成的，如果换上保险管后还就是烧保险，说明电源板坏，若电源板坏了则需要进行维修或者更换。
第一部分：概述爱立信的基站设备由于较高的稳定性和友好的人机接口，被广泛应用于我国的移动通信系统中，本文将联系实际，介绍一些笔者在RBS2000的维护和故障处理方面总结的一些经验和方法，并希望能起到抛砖引玉的作用。
维护工作是一项要求严谨细致的工作，由于设备本身和各个单元之间联系的复杂性，要求维护人员一定要对设备的工作原理有较深刻的认识，对各单元之间的联系了如指掌，同时也要懂得必要的BSC知识和传输知识。
尽管不可能百分百地掌握一切故障的处理方法，但充分理解各单元的功能原理及硬件结构却是解决问题的关键所在。
下图是设备连接图例：第二部分：故障原因爱立信用户手册中列举的故障是按其起因和重要性进行分类的，共分为5个类别：1、内部故障映射级别I1A，出错硬件在信令MO 中，影响MO功能。
2、内部故障映射级别I1B，故障原因与信令MO无关，影响MO功能。
3、内部故障映射级别I2A，出错硬件在信令MO中，不会影响MO功能。
4、外部条件映射级别EC1，这些条件是外部TG，会影响MO功能。
5、外部条件映射级别EC2，这些条件是外部TG，不会影响MO功能。
这5个类别中共有故障达230个之多，综合分析引起这些故障的原因主要在以下几个方面：1、设备硬件引起的故障：因为设备本身电路的高集成度和对工作环境的苛刻要求，设备硬件引起的故障是最常见的，在整个基站故障中占了相当大的比例。
例如载波永久性故障。
2、人为引起的故障：1) 对软件操作错误，包括IDB中的TEI定义不对，BSC中的传输定义的不够多，MO与CELL没有连接起来，频率设置或功率设置错误等等。
2) 对硬件操作错误，主要是连线连接错误或接口没有拧紧造成。
常见的包括馈线口没有打紧出现的驻波比告警，接反引起的掉话等等。
3、软件问题引起的故障：随着设备软件版本的不断更新，这类故障一般出现较少。
现在比较常见的大多是设备在升版过程中引起的故障，DXU多次升版不成功引起的设备坏，TRU 升/降版过程中引起的CF 2A 41 等等。

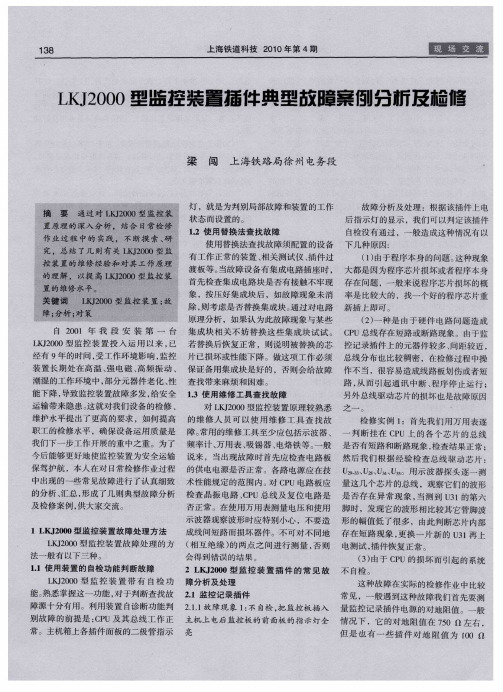

LKJ2000型监控装置主机对核心部件都有自检功能，其上电自检后，对每个插件的核心部件都会自检。
通过观察面板指示灯和查询屏幕显示器设备状态的方法，可以很好的判断部分故障部位。
利用这一功能，对于简单判断、查找故障源头十分有用。
但是判断的前提条件是必须确保监控主机程序正常运行。
另外，装置部分插件采用表面贴技术，人工焊接需要技术娴熟的专业人员方可进行。
1、监控记录插件1、 上电自检时指示灯状态是否正常。
自检时指示灯全亮全灭后相应灯点亮。
开机进行上电自检，自检含义如下：1A ：程序芯片（U3，U4）自检正确； 1B ：地面数据芯片（U5，U6）自检正确； 2A ：CPU 内部RAM 自检正确； 2B ：实时时钟（U15）RAM 自检正确； 3A ：外部RAM （U13）自检正确； 3B ：外部RAM （U14）自检正确； 4A ：外部RAM （U11）自检正确； 4B ：外部RAM （U12）自检正确； 5A ：CANA 自检正确； 5B ：CANB 自检正确； 插件自检完毕后指示灯含义现象：1A灯“恒亮/恒灭”原因：1、监控记录插件硬件故障；2、软件故障处理方法：○1检查 U1、U2插装是否正确；芯片拐脚有无损坏；○2检查U11、U12、U13、U14插装是否正确。
○3更换程序。
现象：2B、3B灯“灭/闪”原因：两路CAN通信故障。
处理方法：○1检查主机连接器、显示器连接器插头是否有退针或接触不良，有更换相应器件；○2检查监控记录插件SIP1、SIP2跨接套是否跨接或接触不良，如没有跨接，则跨接，如接触不良，考虑直接焊接；○3更换U23、U24；如还不能解决问题，考虑更换U17、U18；○4软件故障。
说明：U17、U18是表贴器件，更换时要特别注意。
现象：2A灯“灭”原因：实时时钟芯片故障处理方法：更换U15实时时钟芯片。
现象：4A灯“灭”原因：主机数字量输入插件没有自检信号输出或监控记录插件本身没有检测到数字量输入插件的信号。
关于华为逆变器故障处理及日常维护的分析日常维护篇一、设备升级第一步、登录华为SmartLogger2000管理服务器通讯系统。
第二步、点击软件中横向状态栏维护按键。
第三步、点击竖向状态栏固件升级按键。
第四步、点击上传升级包（升级包根据华为客服获取）本站有后缀为PC109、PC128、PC130升级包。
第五步、选择需要升级的单台逆变器及全部逆变器都可以。
二、设备添加（更换整台设备或通讯板）第一步、登录华为SmartLogger2000管理服务器通讯系统。
第二步、点击软件中横向状态栏维护按键。
第三步、点击竖向状态栏设备管理里的设备接入按键。
第四步、首先记录故障设备编号，在需要移除原始故障设备。
第五步、点击自动搜索端口地址(1-100)，获取新的逆变器编号后，检查SN码是否正确。
第六步、点击竖向状态栏设备管理里的设备列表按键进行更改名称。
（有时会自动同步到FusionSolar监控系统，就无需以下操作）第七步、登录FusionSolar监控系统第八步、找到故障设备位置，记录所属区域。
第九步、点击电站数字化系统。
第十步、找到故障设备位置后，右键解除绑定或重新智能关联新设备即可。
检修篇一、非告警故障处理类1、故障现象：LCD及LED灯不显示、闪烁等。
检查过程：首先检查监控板是否未供电正常，检查组串输入是否接反，判断监控板是否损坏。
处理意见：如果影响设备正常运行，建议更换整机，如果不影响设备正常运行，建议更换监控模块即可，然后后台重新组网配置。
2、故障现象：后台显示逆变器一直“光照检测”无法并网。
检查过程：首先检查直流供电是否异常；检查逆变器内部检测信号通道是否故障；判断逆变器内部直流回路硬件是否有明显故障。
处理意见：测量逆变器直流输入端，每条支路测量，恢复故障支路；如确认硬件明细故障，需更换整个电路板，然后后台重新组网配置。
3、故障现象：U盘不识别，无法升级和导日志检查过程：检查U盘与逆变器是否兼容；检查机器内部USB线没有插紧；检查逆变器内部硬件问题。
LKJ2000型监控装置主机对核心部件都有自检功能，其上电自检后，对每个插件的核心部件都会自检。
通过观察面板指示灯和查询屏幕显示器设备状态的方法，可以很好的判断部分故障部位。
利用这一功能，对于简单判断、查找故障源头十分有用。
但是判断的前提条件是必须确保监控主机程序正常运行。
另外，装置部分插件采用表面贴技术，人工焊接需要技术娴熟的专业人员方可进行。
1、监控记录插件插件自检完毕后指示灯含义 现象：1A 灯“恒亮/恒灭” 原因：1、 监控记录插件硬件故障；2、 软件故障 处理方法： ○1检查 U1、U2插装是否正确；芯片拐脚有无损坏； ○2检查U11、U12、U13、U14插装是否正确。
○3更换程序。
现象：2B 、3B 灯“灭/闪” 原因：两路CAN 通信故障。
处理方法：○1检查主机连接器、显示器连接器插头是否有退针或接触不良，有更换相应器件； ○2检查监控记录插件SIP1、SIP2跨接套是否跨接或接触不良，如没有跨接，则跨接，如接触不良，考虑直接焊接；○3更换U23、U24；如还不能解决问题，考虑更换U17、U18；○4软件故障。
说明：U17、U18是表贴器件，更换时要特别注意。
现象：2A灯“灭”原因：实时时钟芯片故障处理方法：更换U15实时时钟芯片。
现象： 4A灯“灭”原因：主机数字量输入插件没有自检信号输出或监控记录插件本身没有检测到数字量输入插件的信号。
处理方法：○1用替换插件的方法确认监控记录插件故障还是数字量输入故障；○2如果监控记录插件故障，通过测试台输入16路信号，L、LU、U、U2、UU、HU、H、B、SD1、SD2、SD3、ZS、JYJ、备用1、备用2、备用3；同时观察显示器灯指示状态；○3如果数字量输入板灯显示正常，显示器显示有一路不正常，用万用表测量该灯相应的数据线在监控主机板内短路、断路。
如L灯不亮，则D1在主机板内部和其他信号线短路或开路。
如果全部不显示，考虑监控主机板U29、U30故障。
○4如果数字量输入故障，处理方法见数字量输入插件。
现象：4B灯“灭”原因：主机模拟量输入插件没有自检信号输出或主机插件本身没有检测到自检信号。
处理方法：○1用替换插件的方法确认监控记录插件故障还是模拟量插件故障；○2监控程序对模拟量板的检测是把模拟量管压4的2.5V电压经过选通放大以后，再进行AD转换送数据总线供CPU读取判断自检是否正常。
而对速度、柴油机转速、原边电流、原边电压、里程计、双针表等通道不进行判断。
所以即使模拟量板部分通道有故障，监控主机4B灯不一定灭；○3如果4B灯灭，排除模拟量入/出故障外，检查主机板内部的D0～D15数据线是否有短路或开路。
现象：5A、5B灯“灭”原因：主机数字量入出插件故障或主机插件本身没有检测到数字量入出插件的信号。
处理方法：○1用替换插件的方法确认监控记录插件故障还是数字量入出插件故障；○2如确认主机故障，检查自检数据线有无短路或开路现象。
○3如确认数字量入出故障，处理方法见数字量入出插件。
现象：6A灯“灭”原因：A、B主机插件程序芯片或数据芯片不一致。
处理方法：将A、B机控制程序写为相同的程序，将A、B机数据写为相同的数据。
现象：监控复位原因：1、监控复位电路DS1232故障；2、DS1250存储电路故障。
3、软件故障。
处理方法：○1替换复位电路DS1232○2替换DS1250存储电路。
○3更换协议相同的软件。
说明：如果以上处理故障的方式仍然不能解决问题，请将该插件发回生产单位检查。
2、地面信息处理插件地面信息处理插件面板指示灯的含义1A、1B、2A、2B、8B是通用的，其含义不随信号制式变化。
其他几个灯随信号制式的不同，运行程序的变化而表示不同的含义。
自检完毕后面板通用指示灯的含义现象：1A、1B灯切换闪烁原因：CAN总线通信异常处理方法：○1替换插件，如果正常，则该插件故障；查相应电路，替换D6、D7、D12、D13或检查相应电路，故障的更换。
○2如果替换插件后仍然不正常，分别拔插监控记录插件、地面信息插件、显示器，确定引起通信异常的部位，更换。
现象：2A“灭”原因：地面数据错误处理办法：检查地面数据是否设置为半自闭。
现象：2B灯“闪”8B灯“不亮”原因：地面数据错误处理方法：○1通过测量灯的闪烁频率，确认线路采用的信号制式是否和地面数据一致；○2检查地感信号连线；○3程序错误。
现象：有过节信号，距离不准原因：校正时间错误；地面数据本身不准。
处理办法：○1修改校正时间（原理：监控主机通过CAN通信总线所指定的信号制式和闭塞方式进行相应的波形分析判断，以信号码型的改变或幅值的突变进行检测，当确认为绝缘分段点时，4秒后向监控记录插件发出突变为3mS的信号，监控根据这个信号进行轮径和距离校正）○2打点确认信号机间距离，重新认定地面数据。
3、通信插件现象：1A、1B、2A、2B、3A、3B灯“灭”原因：隔离电源模块坏；处理方法：换相应的隔离电源模块。
现象：4A、4B灯“灭”或“闪”原因：1.485通信故障；2.与监控记录插件、地面信息处理插件通讯故障；3.软件故障；处理方法：○1：通过替换法确认是否为通信插件引起的通信故障；○2：检查485接收通道电路，考虑U18、U19、U25、U29故障；○3：重新写软件。
现象：5A、5B灯“灭”原因：CAN总线故障处理方法：○1：确认CAN总线引起故障的具体插件，通过替换监控记录插件、地面信息处理插件、通信插件确认；○2：如通信插件故障，检查U13、U11、U14、U12外围电路有无开路、短路现象；○3：替换U13、U11、U14、U12。
4、模拟量输入/输出插件该插件无面板指使灯。
所以判断问题的源头需要通过过度板对相应的故障电路进行测量判断。
现象：无速度、无柴油机转速原因：1。
相应的传感器无信号输入；2．有信号输入，则相应的电路故障。
处理方法：○1检查相应传感器的供电电压，如果正常，换传感器；如果没有供电电压，考虑接线和电源板的供电。
○2检查相应的电路，有无烧、掉、脱、虚焊、短路现象。
现象：有压力无原边电流电压原因：AD转换前一级相应电路故障处理方法：检查电路有无烧、掉、脱、虚焊、短路现象。
现象：压力、原边电压电流全部无显示原因：AD转换电路故障处理方法：先从使能信号入手，既U8开始逐级检查，逐级检查替换故障芯片。
现象：不驱动双针表或指示不准确原因：数模转换电路故障处理方法：○1检查Q2是否烧坏。
如没有烧坏，检查A3、A5、A6、A4有无损坏，有更换。
○2调节电位器W1、W2直到指示与实际相同为止（不排除软件设置）现象：不驱动里程计原因：机车本身里程计输出的正、负极短路处理方法：○1正确接好里程计输出接线；○2检查Q1是否烧坏。
5、数字量输入插件现象1、全部无信号原因：1、上下行开关位置错；2、输入插件片选芯片或三态总线收发器74HC245故障；处理方法：○1检查上下行开关位置是否是当前需要的；○2更换D6、D5。
现象2、某路无信号原因：1、接线错2、此路信号转化成数字信号前故障，检查相应电阻、二极管有无开路、烧坏等现象。
处理方法：○1通过替换法确认数字量输入插件是否故障，不是，检查接线○2用万用表检查相应电路，有开路的用短接线连接，有烧坏的替换。
插件自检完毕后灯含义6、数字量输入/输出插件该插件有输入自检和输出自检两部分，输入对应主机面板指示灯5A，输出对应面板指示灯5B。
现象：主机面板指示灯5A灭原因：输入部分故障处理方法：○1仔细观察面板灯，面板指示灯自检时全部亮（具体自检时间由软件设置），说明输入部分在该插件没有问题。
则检查主机。
具体方法见主机插件。
○2如果有某个灯不亮（可以通过测试台一路一路的观察），检查该灯对应的电路有无烧、虚焊、开路现象。
○3如果全部不亮，检查D4的11脚有无控制信号输出，有，换D11；无，换D3、D4。
现象：主机面板指示灯5B灯灭原因：输出部分“故障”说明：当采用常开触点时，如果5B灯灭，则接线错；当采用常闭触点时，监控记录插件不能实现自检功能，5B灯灭，但不一定是输出故障。
处理方法：○1确认110V接触点“常开2”；○2如果整个功能正常，检查片选芯片D3、D4和三态总线收发器D14、D15。
逐级替换。
○3如果接线正确，检查XZ、JY、GF、BAK0、BAK1、BAK2、JJA、JJB功能，有一路没输出，检查相应的电路，如果整个功能没有，检查片选芯片D3、D4和锁存器D12、D13，逐个替换。
○4当采用常闭触点时，硬件暂时没有办法解决自检问题；如非要实现自检功能，只能修改软件才能实现自检。
但是修改以后，如遇采用常开触点时，又会遇到同样的问题。
现象：9A灯“亮”原因：监控记录插件故障处理方法：○1更换监控记录插件；○2更换监控软件。
7、电源插件现象：所有电源无输出原因：1、没有110V输入；2、保险管烧；3、U1坏。
处理方法：○1用万用表测量48芯插头DBZ28与DBZ30间有没有110V电压，无，检查接线；○2检查U1的1脚与4脚间有没有110V电压，无，看保险管是否烧坏，如果保险好，考虑替换电感L1。
○3检查U1的1脚与4脚间有没有110V电压，有，检查U1的9脚与6脚间有无12V电压，无，换U1。
有，考虑保护电路现象：15V、24V、±12V、5V无输出原因：相应的DC-DC电源转换模块坏处理方法：○1哪路没有输出，考虑替换哪路的电源模块；○2对应的灯亮，但是无输出，考虑替换相应电路的快速恢复二极管坏。
现象：和93监控装置一样，迅速查找故障源的方法都采用替换法。
检修人员应根据故障现象替换相应的器件。
更换时，将其拔出后重插几次，确认是否因为接触不良引起的故障。
如果重新插入以后故障消除，说明接触不良。
如未消除，而备用正常的部件插入后正常，说明替换下来的部件已经损坏或性能下降。
注意，2000型监控装置部分元件使用表贴技术，焊接难度比较大，而且整个插件和元件比较昂贵。
所以焊接时要特别小心，避免损坏元件或整个电路板。
以上故障判断及处理办法，纯属自己在调试和维修过程中的一点小经验，凡遇类似故障现象，不能一概而论。
如遇上述现象且用上述办法不能解决或与上述不同现象者，需要仔细考虑，找解决方法。
受水平限制，遗漏之处或理由不明确之处，还请各位谅解。
欢迎各位把自己遇到的问题和处理方法反馈给我们，我们将编辑成册，“积水成河”我们将积累大家的经验，编辑一本很好的检修资料，以便以后大家在维修中使用。
