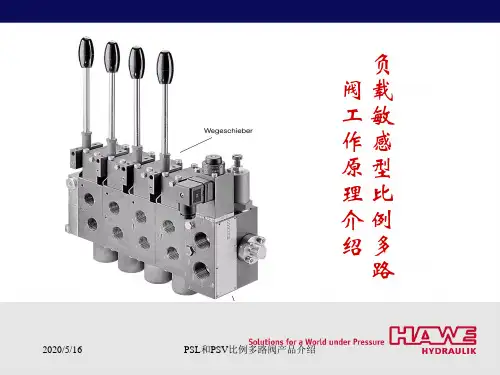

德国哈威PSL和PSV型负载敏感式比例多路换向阀

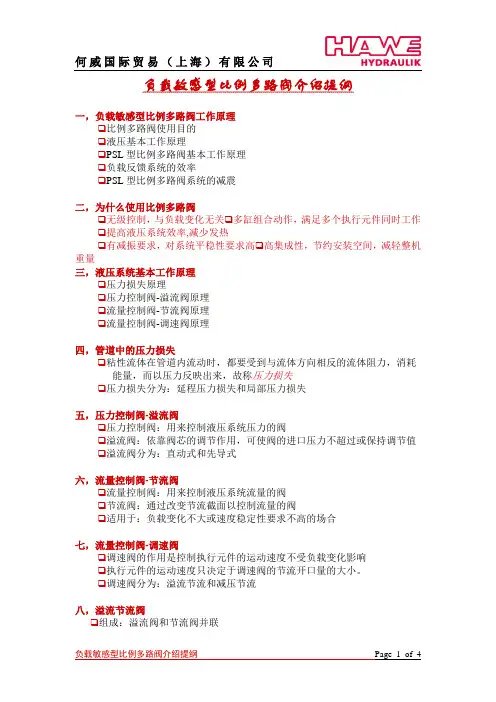

负载敏感型比例多路阀介绍提纲一，负载敏感型比例多路阀工作原理❑比例多路阀使用目的❑液压基本工作原理❑PSL型比例多路阀基本工作原理❑负载反馈系统的效率❑PSL型比例多路阀系统的减震二，为什么使用比例多路阀❑无级控制，与负载变化无关❑多缸组合动作，满足多个执行元件同时工作❑提高液压系统效率,减少发热❑有减振要求，对系统平稳性要求高❑高集成性，节约安装空间，减轻整机重量三，液压系统基本工作原理❑压力损失原理❑压力控制阀-溢流阀原理❑流量控制阀-节流阀原理❑流量控制阀-调速阀原理四，管道中的压力损失❑粘性流体在管道内流动时，都要受到与流体方向相反的流体阻力，消耗能量，而以压力反映出来，故称压力损失❑压力损失分为：延程压力损失和局部压力损失五，压力控制阀-溢流阀❑压力控制阀：用来控制液压系统压力的阀❑溢流阀：依靠阀芯的调节作用，可使阀的进口压力不超过或保持调节值❑溢流阀分为：直动式和先导式六，流量控制阀-节流阀❑流量控制阀：用来控制液压系统流量的阀❑节流阀：通过改变节流截面以控制流量的阀❑适用于：负载变化不大或速度稳定性要求不高的场合七，流量控制阀-调速阀❑调速阀的作用是控制执行元件的运动速度不受负载变化影响❑执行元件的运动速度只决定于调速阀的节流开口量的大小。

❑调速阀分为：溢流节流和减压节流八，溢流节流阀❑组成：溢流阀和节流阀并联❑原理：靠定压作用的溢流阀进行压力补偿的流量控制阀❑适用：对速度稳定性要求较高，且功率较大的进油路节流调速系统九，溢流节流阀工作原理❑在相同的压差下，节流口面积越大流量越大。

❑通过三通流量阀保持节流口两端的压差恒定。

❑多余流量由三通阀分流回油箱。

❑节流阀的压差只决定于弹簧力大小。

不受负载影响。

❑该阀有一个进口两个出口也称三通流量控制阀流量计算公式 Q- 通流量 ß - 流量系数（与设计有关）A 阀芯节流面积 -实际通流面积P 弹簧设定压力-流量控制弹簧十，减压节流阀❑组成：减压阀和节流阀串联❑原理：靠定差减压阀来维持节流阀进出油口压差近于恒定❑适用：对负载变化大，运动稳定性高的场合springFeder spool S chieber p A Q //~⨯⨯β十一，两通流量控制阀工作原理❑一般的多路阀中，两组以上的换向阀同时工作，压力油先到负载低的油路。

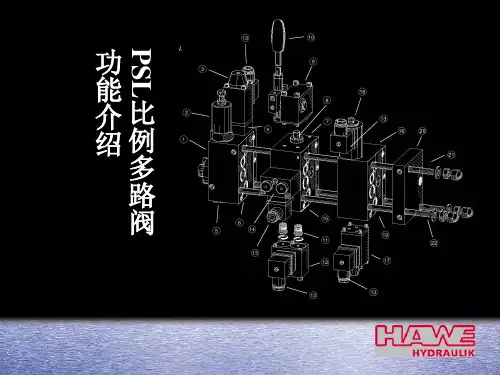

德国哈威（HAWE）PSL型比例多路阀基本工作原理该阀为负载感应工作阀片，含二通压力补偿定差减压阀，负载感应梭阀，安全溢流阀，电磁溢流阀，比例减压阀。

通常，工作阀片成组配置，进口阀块内置三通压力补偿旁通溢流阀（逻辑元件，当多路阀停止操作，且各阀均在中位时，该阀则以补偿压力（6-·12BAR）旁通主油路流量。

当某一阀工作时，该阀在负载压力作用下旁通口减少，根据负载压力提供所需的流量。

负载感应梭阀：负载感应梭阀将各工作阀片的负载压力传至进口阀块的压力补偿旁通溢流阀。

二通压力补偿定差减压阀：当多个工作片阀同时工作时，负载压力传至该阀的弹簧侧。

此时，通过阀心的负反馈作用,来自动调节节流阀口两端的压力差, 使其基本保持不变。

在其作用下各阀的流量均保持恒定，且不受负载变化的影响。

安全溢流阀：通常用于工作机构极限保护，例如变幅油缸。

电磁溢流阀：用于工作机构的超限保护，例如：起重机的力矩限制，三圈保护等。

比例减压阀：位于工作阀片手拉杆的相对一侧，为直动式比例减压阀，驱动滑阀实现比例换向，注意：直动式比例减压阀的比例换向相对于手动比例换向，微动性能不好，若用于流量控制精度较高的应用，应采用比例伺服驱动配置的工作阀片。

REXROTH, BUCHER, DELTA POWER, SAUER-DANFOSS 均有伺服驱动的比例多路阀。

该阀手动比例多路阀为全负载感应阀和非负载感应混合配置阀组该阀手动比例多路阀为全负载感应阀和非负载感应混合配置阀组，可以实现单支路和多支路同步工作。

左侧第一片阀为进口阀片，从下向上，(1) CP3三通式定差旁通式压力补偿流量阀，（2）RV安全溢流阀, 通常设定为系统最高压力35Mpa，（3）RPM减压阀为工作阀片的比例减压阀提供先导供油（1.5-2.5Mpa），可以看到减压阀下的一条虚线连线两条虚线，并连通每个工作阀片的一对比例减压阀。

工作片阀位于中位不工作时，CP3功能等同于流量旁通控制阀。

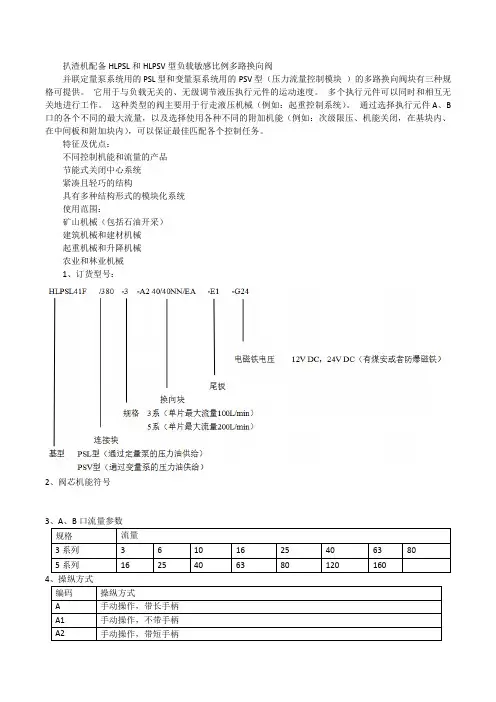

扒渣机配备HLPSL和HLPSV型负载敏感比例多路换向阀
并联定量泵系统用的 PSL 型和变量泵系统用的PSV 型（压力流量控制模块）的多路换向阀块有三种规格可提供。

它用于与负载无关的、无级调节液压执行元件的运动速度。

多个执行元件可以同时和相互无关地进行工作。

这种类型的阀主要用于行走液压机械（例如：起重控制系统）。

通过选择执行元件 A、B 口的各个不同的最大流量，以及选择使用各种不同的附加机能（例如：次级限压、机能关闭，在基块内、在中间板和附加块内），可以保证最佳匹配各个控制任务。

特征及优点：
不同控制机能和流量的产品
节能式关闭中心系统
紧凑且轻巧的结构
具有多种结构形式的模块化系统
使用范围：
矿山机械（包括石油开采）
建筑机械和建材机械
起重机械和升降机械
农业和林业机械
1、订货型号：
2、阀芯机能符号
注：内部控制油回油通道仅能在回油压力低于10bar的系统中使用。

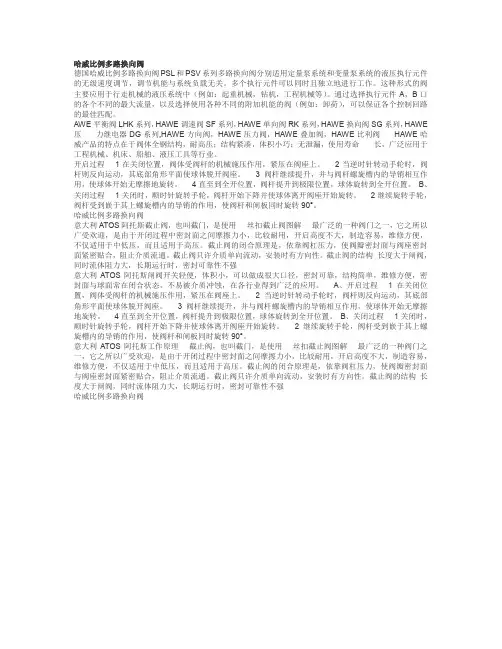

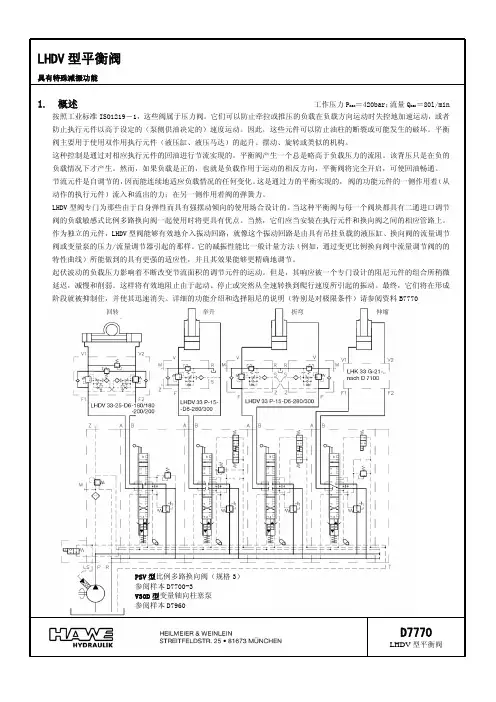

哈威比例多路换向阀德国哈威比例多路换向阀PSL和PSV系列多路换向阀分别适用定量泵系统和变量泵系统的液压执行元件的无级速度调节，调节机能与系统负载无关。

多个执行元件可以同时且独立地进行工作。

这种形式的阀主要应用于行走机械的液压系统中（例如：起重机械，钻机，工程机械等）。

通过选择执行元件A，B口的各个不同的最大流量，以及选择使用各种不同的附加机能的阀（例如：卸荷），可以保证各个控制回路的最佳匹配。

AWE平衡阀LHK系列，HAWE调速阀SF系列，HAWE单向阀RK系列，HAWE换向阀SG系列，HAWE 压力继电器DG系列,HAWE方向阀，HAWE压力阀，HAWE叠加阀，HAWE比利阀HAWE哈威产品的特点在于阀体全钢结构，耐高压；结构紧凑，体积小巧；无泄漏，使用寿命长，广泛应用于工程机械、机床、船舶、液压工具等行业。

开启过程 1在关闭位置，阀体受阀杆的机械施压作用，紧压在阀座上。

2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

B、关闭过程 1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和闸板同时旋转90°。

哈威比例多路换向阀意大利ATOS阿托斯截止阀，也叫截门，是使用丝扣截止阀图解最广泛的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。

截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。

截止阀只许介质单向流动，安装时有方向性。

截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强意大利ATOS阿托斯闸阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

规格 设计形式
规格3,5 (板接式) D7700-F

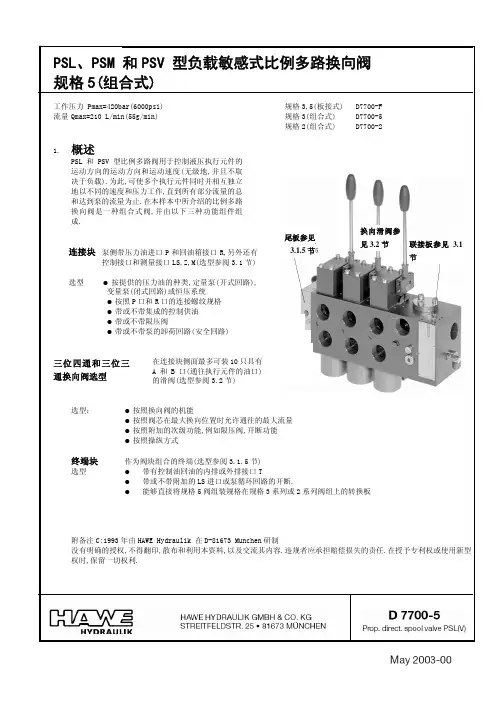

规格5 (组合式) D7700-5

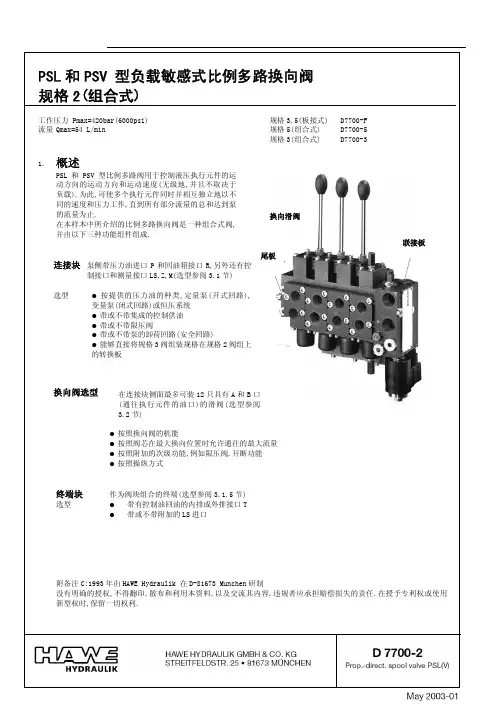

规格2 (组合式) D7700-2
规格3 (组合式) D7700-3
December 2007-00
三规格多路阀三通流量阀结构二规格多路阀三通流量阀结构
* PSL阀为负载反馈原理一旦LS信号受阻也会造成系统无法建压，
梭阀卡死；LS信号油路受阻，检查LS通路，曾经出现过在自行拆装阀件时未按工作章程操作将油路的O型密封圈堵住了负载反馈信号。

在自行组装
* 如果使用的三规格尾板为E2或E5型检查
是否未堵死或完全未堵。

二次限压阀
SL3-E5尾板
4.1.2某执行元件无压力或压力较低
现象:如果就某一片换向阀无法建压，而其他阀阻可以正常使用：
* 检查二次限压是否设定于正常的压力值，是否在二次拆装时压力已有变动。

* 检查二次限压内部阀芯是否有污物卡死，检查二次限压阀的阀芯及其基座是否有磨损。

换向阀芯
手柄座限位结构
如果是二个或多个执行机构同时工作，泵的流量小于多个执行元件需求流量的总和，压力高的
二通流量补偿阀
弹簧定位腔
整套阀电控无流量输出
所有阀片的电液控制都没有动作,而手动操作可
检查装在接口M中的精过滤器，拆下并清洗。

连接
块中大过滤器被脏物堵住了 * 拆下先导减压阀
检查所有的运动零件是否有污物,动作是否平常,
尾板单向阀
电控减压阀位置
PSL3规格产品。

手柄座结构
阀的设定压力应高于泵的设定压力20%左右，以确保变量泵的及时工
3
4
6.4 板式规格:
备忘: 20。

负载敏感型比例多路阀介绍提纲一，负载敏感型比例多路阀工作原理❑比例多路阀使用目的❑液压基本工作原理❑PSL型比例多路阀基本工作原理❑负载反馈系统的效率❑PSL型比例多路阀系统的减震二，为什么使用比例多路阀❑无级控制，与负载变化无关❑多缸组合动作，满足多个执行元件同时工作❑提高液压系统效率,减少发热❑有减振要求，对系统平稳性要求高❑高集成性，节约安装空间，减轻整机重量三，液压系统基本工作原理❑压力损失原理❑压力控制阀-溢流阀原理❑流量控制阀-节流阀原理❑流量控制阀-调速阀原理四，管道中的压力损失❑粘性流体在管道内流动时，都要受到与流体方向相反的流体阻力，消耗能量，而以压力反映出来，故称压力损失❑压力损失分为：延程压力损失和局部压力损失五，压力控制阀-溢流阀❑压力控制阀：用来控制液压系统压力的阀❑溢流阀：依靠阀芯的调节作用，可使阀的进口压力不超过或保持调节值❑溢流阀分为：直动式和先导式六，流量控制阀-节流阀❑流量控制阀：用来控制液压系统流量的阀❑节流阀：通过改变节流截面以控制流量的阀❑适用于：负载变化不大或速度稳定性要求不高的场合七，流量控制阀-调速阀❑调速阀的作用是控制执行元件的运动速度不受负载变化影响❑执行元件的运动速度只决定于调速阀的节流开口量的大小。

❑调速阀分为：溢流节流和减压节流八，溢流节流阀❑组成：溢流阀和节流阀并联❑原理：靠定压作用的溢流阀进行压力补偿的流量控制阀❑适用：对速度稳定性要求较高，且功率较大的进油路节流调速系统九，溢流节流阀工作原理❑在相同的压差下，节流口面积越大流量越大。

❑通过三通流量阀保持节流口两端的压差恒定。

❑多余流量由三通阀分流回油箱。

❑节流阀的压差只决定于弹簧力大小。

不受负载影响。

❑该阀有一个进口两个出口也称三通流量控制阀流量计算公式 Q- 通流量 ß - 流量系数（与设计有关）A 阀芯节流面积 -实际通流面积P 弹簧设定压力-流量控制弹簧十，减压节流阀❑组成：减压阀和节流阀串联❑原理：靠定差减压阀来维持节流阀进出油口压差近于恒定❑适用：对负载变化大，运动稳定性高的场合springFeder spool Schieber p A Q //~⨯⨯β十一，两通流量控制阀工作原理❑一般的多路阀中，两组以上的换向阀同时工作，压力油先到负载低的油路。

2.1-282005212.1-2920053-way flow controller and pressure limiting valveConnection block for variable displacement pump systems with pressure limiting valvePSV•Integrated piloting pressure reducing valve, feeding the electro-hydraulic actuation•2/2-way solenoid actuated directional valve for arbitrary idle pump circulation •Additional damping of the 3-way flow controller or pump controller •Additional idle circulation valve minimizing the circulation back pressure •Version without pressure limiting valve (type PSV)•Version available where the pump gallery can be blocked arbitrarilyP , A, Q, K, and T with positive overlapping P , A, Q, K, T not for size 2 and 5N not for size 2 and 5•Coding represents the max. flow (lpm) at consumer ports A or B for version with inflow controller•Flow for A or B may be selected individually•It is possible to achieve 60 lpm (size 2), 120 lpm (size 3) and 240 lpm (size 5)for consumer ports A or B by raising the control pressure.Additional functions in the valve sections1)Functional cut-off2)Secondary pressure limiting valves(optional for consumer port A and/or B)Additional versions (valve sections)•Load pressure signal pick-up with A, B; joint for A and B •3/3-directional spool valve with 2-way inflow and outflow controller•Version without 2-way inflow controller•Prop. pressure limitation for individual functions •Additional ancillary blocks for various other functionsAdditional versions (connection blocks)Intermediate plates•Electrically or hydraulically actuated shut-off valve for all subsequentconsumers•With pressure limiting valve limiting the operation pressure for allsubsequent valves•Arbitrary flow reduction for all subsequent consumers•Priority module, size 3End platesBrief descriptionEnd plate (serie)With additional Y-port forLS-input signalBasic typeE1E2SymbolE1E2Additional versions (end plates)•End plate with internal drain line (without T-port)•End plates with additional P- and R-port•Adapterplate enabling combination of size 5 with size 3 (coding ZPL 53),size 5 with size 2 (coding ZPL 52) and size 3 with size 2 (coding ZPL 32)ExamplePSL 41/350 - 3-32J25/16A300 F1/EA-42O80/63C250/EA-42J63/63A100 B120 F3/EA-31L40/16/A - E2 - G24Valve bank type PSL for constant delivery pumpsConnection block:•Coding for port size (4, G 3/4 (BSPP))•Coding for piloting pressure reducing valve (1)•Coding for set pressure at pressure limiting valve (350 bar)Size:•Coding (-3-)1. Valve section: (as an example for all additional sections)•Valve section with coding for port sizeconsumer (here 3, G 1/2 (BSPP))•Coding for the kind of the valve section (here2)•Flow pattern (here J)•Coding for max. flow rate at consumer port A and B(here25 and 16 lpm)•Coding for additional functions (here A 300; secondary-pressurelimiting valve at port A factory set to 300 bar, shutt-off function forport A (here F1))•Coding for the actuation (here EA )End plate:•Coding for end plate (here E 2)•Coding for solenoid voltage 24V DC (here G24)2.1-3020052.1-312005Dimensions All dimensions in mm,subject to change without notice!(see order example)Symbol(example)3)Dep. on actuation and additional functionsAdditional informations•Prop. directional spool valve type PSL/PSV size 2D 7700-2type PSL/PSV size 3D 7700-3type PSL/PSV size 5D 7700-5type PSLF/PSVF size 3, 5 D 7700-F •Over-center valves type LHT,LHDV D 7918, D 7770•Joystick type EJD 7844•Prop. amplifier (modul) type EV1M2D 7831/1•Prop. amplifier (board design) type EV 22K2 D 7817/1•Programmable logic valve control type PLVC D 7845 ++•See also section “Devices for special applications”(Hydraulic for mobile applications, Devices for explosion hazardous areas, conforming ATEX; Prop. valves)For page and section of the devices additionally listed,see type index。
