负载敏感型比例多路阀工作原理介绍

负载敏感多路阀的工作原理
负载敏感多路阀是一种用于控制液压系统的阀门，它能够根据负载的变化实时调整流量和压力。

下面是负载敏感多路阀的工作原理：
1. 压力传感器：负载敏感多路阀通常配备有压力传感器。

压力传感器会实时监测系统中的液压压力变化。

2. 液压流量调节：负载敏感多路阀根据压力传感器的反馈信号来调节系统中的液压流量。

当系统中的负载增加时，压力传感器会检测到压力的变化并将这一信号传递给阀门。

3. 比例阀控制：根据压力传感器的反馈信号，负载敏感多路阀中的比例阀会自动调整阀门的开度。

比例阀的开度变化会影响液压系统中的液压流量和压力。

4. 系统调节：当负载增加时，阀门会自动打开以增加液压流量和压力，从而满足系统的需求。

当负载减少时，阀门会自动关闭以减少流量和压力。

总的来说，负载敏感多路阀通过压力传感器检测系统中的液压压力变化，并根据这些变化自动调节阀门的开度，从而实现对液压流量和压力的控制。

这种阀门能够根据系统的需求实时调整工作参数，提高系统的效率和性能。

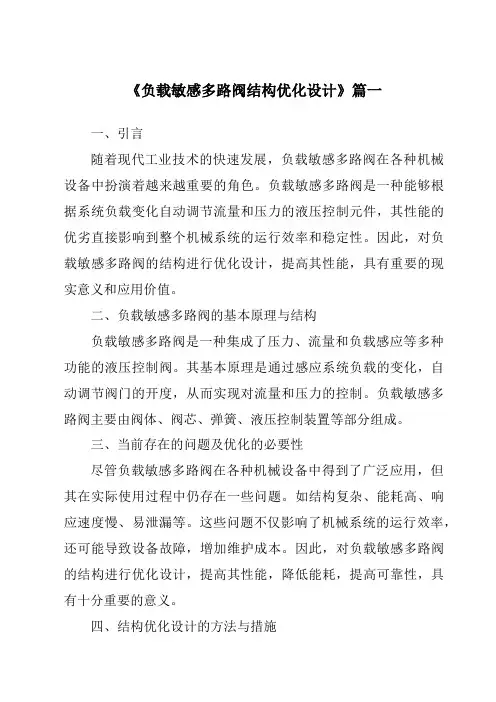

《负载敏感多路阀结构优化设计》篇一一、引言随着现代工业技术的快速发展，负载敏感多路阀在各种机械设备中扮演着越来越重要的角色。

负载敏感多路阀是一种能够根据系统负载变化自动调节流量和压力的液压控制元件，其性能的优劣直接影响到整个机械系统的运行效率和稳定性。

因此，对负载敏感多路阀的结构进行优化设计，提高其性能，具有重要的现实意义和应用价值。

二、负载敏感多路阀的基本原理与结构负载敏感多路阀是一种集成了压力、流量和负载感应等多种功能的液压控制阀。

其基本原理是通过感应系统负载的变化，自动调节阀门的开度，从而实现对流量和压力的控制。

负载敏感多路阀主要由阀体、阀芯、弹簧、液压控制装置等部分组成。

三、当前存在的问题及优化的必要性尽管负载敏感多路阀在各种机械设备中得到了广泛应用，但其在实际使用过程中仍存在一些问题。

如结构复杂、能耗高、响应速度慢、易泄漏等。

这些问题不仅影响了机械系统的运行效率，还可能导致设备故障，增加维护成本。

因此，对负载敏感多路阀的结构进行优化设计，提高其性能，降低能耗，提高可靠性，具有十分重要的意义。

四、结构优化设计的方法与措施针对负载敏感多路阀存在的问题，本文提出以下结构优化设计的方法与措施：1. 简化结构：通过优化阀体、阀芯等部件的结构，减少零部件数量，降低制造难度，提高装配效率。

2. 提高材料性能：选用高强度、耐腐蚀的材料，提高阀体的耐用性和可靠性。

3. 优化液压控制装置：通过改进液压控制装置的设计，提高其对流量和压力的感知和响应速度。

4. 引入智能控制技术：将智能控制技术引入负载敏感多路阀的设计中，实现自动化控制和故障诊断，提高系统的稳定性和可靠性。

5. 优化能效：通过改进阀门开度调节机制，降低能耗，提高能效。

五、优化设计后的性能分析经过上述优化设计后，负载敏感多路阀的性能得到了显著提高。

具体表现在以下几个方面：1. 结构简化：优化后的负载敏感多路阀结构更加紧凑，零部件数量减少，制造和装配效率提高。

负载敏感多路阀工作原理负载敏感多路阀（Load Sensitive Multiple Valve）是一种常见的液压传动元件，它可以根据系统的负载情况自动调节液压流量和压力。

它主要应用于液压系统中，可以有效地控制和调节工作装置的运动速度，提高系统的工作效率。

负载敏感多路阀的工作原理是基于流量和压力的反馈控制。

它由多个节点和一个控制器组成。

每个节点都有一个单向或双向阀门，用于控制液压流量和压力。

控制器通过感知系统的负载情况，通过调节阀门的开关状态，以达到控制液压流量和压力的目的。

当负载敏感多路阀工作时，首先需要测量系统的负载情况。

这可以通过安装传感器来实现，传感器可以测量液体的流速、压力和温度等参数。

这些数据将传输给控制器，控制器将分析这些数据并根据负载情况做出相应的调节。

根据系统的负载情况，控制器会判断是否需要增加或减少液压流量。

当系统负载较小时，控制器会适当地增加阀门的开度，以增加液压流量。

当系统负载较大时，控制器会相应地减少阀门的开度，以减少液压流量。

这样，就可以在不同的负载情况下保持适当的液压流量，以达到最佳工作状态。

另外，负载敏感多路阀还可以自动调节液压压力。

在系统负载较小的情况下，控制器会增加阀门的压力限制，以增加液压压力。

而在系统负载较大的情况下，控制器会减小阀门的压力限制，以减少液压压力。

这样，就可以在不同的负载情况下保持适当的液压压力，以确保系统的安全和稳定运行。

负载敏感多路阀还可以通过组合和联动控制多个阀门，以实现更复杂的液压系统控制。

通过调节不同阀门的开关状态和流量限制，可以精确控制工作装置的运动速度和位置。

总之，负载敏感多路阀通过感知系统的负载情况，自动调节液压流量和压力，从而提高液压系统的工作效率。

它是现代液压系统中不可或缺的重要元件，广泛应用于工程机械、农业机械、船舶等领域。

随着科技的不断进步，负载敏感多路阀将进一步发展和应用，为更多行业带来更高效、更安全的液压系统。

在现代工程领域，负载敏感多路阀扮演着举足轻重的角色。

《某系列负载敏感比例多路阀静动态特性研究》篇一一、引言在液压传动系统中，负载敏感比例多路阀是一种重要的控制元件，其性能的优劣直接影响到整个系统的运行效果。

本文以某系列负载敏感比例多路阀为研究对象，对其静动态特性进行深入研究，旨在为该系列阀的设计、制造和应用提供理论依据。

二、负载敏感比例多路阀概述负载敏感比例多路阀是一种能够根据系统负载变化自动调节流量和压力的液压控制阀。

它具有结构紧凑、响应迅速、节能环保等优点，广泛应用于工程机械、农业机械、船舶、航空航天等领域。

三、静特性研究1. 理论分析静特性是指负载敏感比例多路阀在静态条件下的输入与输出关系。

通过对阀门的结构、材料、尺寸等参数进行分析，建立数学模型，对阀门的静特性进行理论预测。

2. 实验研究为了验证理论分析的准确性，我们进行了实验研究。

通过改变输入信号，测量阀门的输出响应，得到阀门在不同工况下的静特性曲线。

实验结果表明，该系列阀门具有良好的静态性能，能够准确响应输入信号。

四、动特性研究1. 动态模型建立动特性是指负载敏感比例多路阀在动态条件下的响应特性。

通过分析阀门的流体动力学特性、弹性模量、阻尼比等参数，建立阀门的动态数学模型。

2. 仿真分析利用仿真软件对阀门的动态特性进行仿真分析，观察阀门在不同输入信号下的动态响应过程。

仿真结果表明，该系列阀门具有良好的动态性能，能够快速响应系统负载变化。

五、影响因素分析除了阀门本身的性能外，外界因素也会对阀门的静动态特性产生影响。

本文分析了温度、压力、流速等因素对阀门性能的影响，为阀门的实际应用提供了参考依据。

六、结论通过对某系列负载敏感比例多路阀的静动态特性进行研究，我们得出以下结论：1. 该系列阀门具有良好的静态性能和动态性能，能够准确响应系统负载变化。

2. 阀门的性能受多种因素影响，如温度、压力、流速等。

在实际应用中，需要根据具体情况进行综合考虑。

3. 本研究为该系列阀的设计、制造和应用提供了理论依据，有助于提高液压传动系统的运行效果和节能环保水平。

负载敏感多路阀工作原理负载敏感多路阀（Load Sensitive Multiport Valve）是一种可以根据负载变化自动调节流量的阀门。

它在液压系统中具有重要作用，可以有效地平衡流体的压力，降低系统的能量消耗，提高系统的响应速度和稳定性。

负载敏感多路阀由阀体、阀芯、弹簧、调节阀、负载敏感元件等组成。

当液压系统中有负载变化时，负载敏感元件会感知负载的变化，并通过调节阀控制阀芯的移动，进而改变液压系统的流量。

具体工作原理如下：当液压系统中没有负载作用时，阀芯处于初始位置，流体通过阀体的中心通道直接流过，不受阀芯控制，流量较大。

同时，弹簧的压力将阀芯保持在初始位置。

当液压系统中有负载作用时，负载敏感元件会感知到负载的变化。

如果负载增加，负载敏感元件会发出信号，通过调节阀补充液压系统中的压力。

增加液压系统中的压力可以推动阀芯的运动。

阀芯的运动会改变阀体中通道的截面积，从而改变液体的流量。

负载敏感多路阀会根据负载的变化，自动调整阀芯的位置，控制液体的流量。

当液压系统中的负载减少时，负载敏感元件会感知到负载的变化，并通过调节阀降低液压系统中的压力。

降低压力可以使阀芯回到初始位置，恢复到较大的流量状态。

通过以上工作原理，负载敏感多路阀可以根据负载的变化自动调节流量，从而使液压系统能够更好地适应实际的工作状态。

它可以实时监测负载的变化，并迅速响应，及时调整流量，平衡系统的压力，提高系统的工作效率和稳定性。

负载敏感多路阀在液压系统中的应用非常广泛。

例如，在挖掘机、起重机、农机等大型设备中，负载敏感多路阀可以根据负载变化，精确控制液压系统的流量，从而实现平稳的工作，减少能量消耗，延长设备的使用寿命。

负载敏感多路阀的工作原理简单而可靠，它通过监测负载的变化，自动调节流量，提高了液压系统的工作效率和稳定性。

同时，它还可以降低系统的能源消耗，节约成本。

因此，负载敏感多路阀在液压系统中具有重要作用，为现代工程机械的发展提供了有力的支撑。

《负载敏感多路阀结构优化设计》篇一一、引言随着现代工业技术的快速发展，负载敏感多路阀在各种机械设备中扮演着越来越重要的角色。

这种阀门的性能直接影响着整个机械系统的运行效率和稳定性。

为了满足市场对高性能、高效率设备的需求，对负载敏感多路阀的结构进行优化设计显得尤为重要。

本文旨在探讨负载敏感多路阀的结构优化设计，以提高其性能和可靠性。

二、负载敏感多路阀的基本原理与结构负载敏感多路阀是一种能够根据系统负载自动调节油液压力和流量的控制元件。

其基本原理是通过感应负载压力，调整油路中的压力和流量，以实现精确控制。

该阀门主要由阀体、阀芯、弹簧、油路等部分组成。

三、当前存在的问题与挑战尽管负载敏感多路阀在许多领域得到了广泛应用，但在实际应用中仍存在一些问题。

如：结构复杂、制造难度大、维护成本高、易发生泄漏等。

这些问题严重影响了阀门的性能和可靠性，限制了其在高端设备中的应用。

为了解决这些问题，需要对负载敏感多路阀的结构进行优化设计。

四、结构优化设计的方法与思路针对负载敏感多路阀存在的问题，我们可以从以下几个方面进行结构优化设计：1. 材料选择：选用高强度、耐腐蚀的材料，以提高阀门的耐久性和可靠性。

2. 结构简化：通过改进阀体、阀芯等部件的结构，降低制造难度，提高生产效率。

3. 密封性能：优化油路设计，提高密封性能，减少泄漏现象。

4. 智能控制：引入传感器、控制器等智能元件，实现阀门的自动控制和远程监控。

五、具体优化措施与实施1. 阀体结构优化：采用一体式设计，减少装配误差，提高整体刚度和强度。

同时，优化油路布局，使油液流动更加顺畅，减少压力损失。

2. 阀芯结构优化：采用先进的制造工艺，如电镀、喷涂等，提高阀芯的耐磨性和抗腐蚀性。

同时，优化阀芯与阀体的配合精度，提高控制精度和响应速度。

3. 密封性能优化：选用高质量的密封材料和密封结构，如O 型圈、Y型圈等，提高密封性能，减少泄漏现象。

同时，在关键部位设置压力检测装置，实时监测油液压力，确保系统安全运行。

德国哈威（HAWE）PSL型比例多路阀基本工作原理该阀为负载感应工作阀片，含二通压力补偿定差减压阀，负载感应梭阀，安全溢流阀，电磁溢流阀，比例减压阀。

通常，工作阀片成组配置，进口阀块内置三通压力补偿旁通溢流阀（逻辑元件，当多路阀停止操作，且各阀均在中位时，该阀则以补偿压力（6-·12BAR）旁通主油路流量。

当某一阀工作时，该阀在负载压力作用下旁通口减少，根据负载压力提供所需的流量。

负载感应梭阀：负载感应梭阀将各工作阀片的负载压力传至进口阀块的压力补偿旁通溢流阀。

二通压力补偿定差减压阀：当多个工作片阀同时工作时，负载压力传至该阀的弹簧侧。

此时，通过阀心的负反馈作用,来自动调节节流阀口两端的压力差, 使其基本保持不变。

在其作用下各阀的流量均保持恒定，且不受负载变化的影响。

安全溢流阀：通常用于工作机构极限保护，例如变幅油缸。

电磁溢流阀：用于工作机构的超限保护，例如：起重机的力矩限制，三圈保护等。

比例减压阀：位于工作阀片手拉杆的相对一侧，为直动式比例减压阀，驱动滑阀实现比例换向，注意：直动式比例减压阀的比例换向相对于手动比例换向，微动性能不好，若用于流量控制精度较高的应用，应采用比例伺服驱动配置的工作阀片。

REXROTH, BUCHER, DELTA POWER, SAUER-DANFOSS 均有伺服驱动的比例多路阀。

该阀手动比例多路阀为全负载感应阀和非负载感应混合配置阀组该阀手动比例多路阀为全负载感应阀和非负载感应混合配置阀组，可以实现单支路和多支路同步工作。

左侧第一片阀为进口阀片，从下向上，(1) CP3三通式定差旁通式压力补偿流量阀，（2）RV安全溢流阀, 通常设定为系统最高压力35Mpa，（3）RPM减压阀为工作阀片的比例减压阀提供先导供油（1.5-2.5Mpa），可以看到减压阀下的一条虚线连线两条虚线，并连通每个工作阀片的一对比例减压阀。

工作片阀位于中位不工作时，CP3功能等同于流量旁通控制阀。

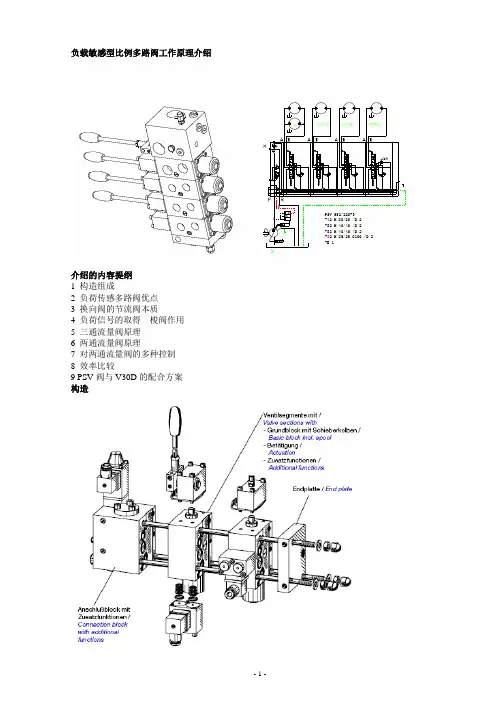

负载敏感型比例多路阀工作原理介绍2012-12-3PSL 和PSV比例多路阀产品介绍PSV 552/220-3-42 H 80/80 /D 2-32 H 40/40 /D 2-32 H 40/40 /D 2-32 H 25/25 C100 /D 2-E 1一运左星轮右星轮喷雾泵介绍的内容提纲 1 构造组成2 负荷传感多路阀优点3 换向阀的节流阀本质4 负荷信号的取得---梭阀作用5 三通流量阀原理6 两通流量阀原理7 对两通流量阀的多种控制 8 效率比较9 PSV 阀与V30D 的配合方案 构造结构组成（一）结构组成（二）原理构成1 换向阀的节流作用；2 压力传递—多执行机构压力信号的收集与逻辑比较，选高前递；3 三通流量阀工作原理—由头板的差压溢流阀实现，定量泵用阀（PSL ）的配置；4 两通流量阀工作原理—由换向阀片（52…、55…、32…、42…）的定差减压阀实现，复合动作要求时选用，而且控制更精准；5 两通流量阀的其他作用:限压、限位、比例压力控制。

负荷传感多路阀优点1 实现与负载变化无关的速度控制； 3 有减振作用，提高系统平稳性； 4 操作稳定，微动性能好；5 压力适应，换向阀片按需取油，在变量泵系统节能效果特别好； 6高集成性，模块设计，片式组装，节约安装空间，减轻整化机重量。

换向阀的节流阀本质换向阀的节流阀本质2012-12-3PSL 和PSV 比例多路阀产品介绍阀芯中位时，有一定的掩盖量通常型机能：、、口中位截止阀芯移动：口几乎接通口， 口几乎接通口阀芯阀芯阀芯移动：口接通口，开口为；口接通口，开口为接通口、接通口前阀芯的移动接通口、接通口，开口逐步增大即将开口位置开口开口负荷信号的产生：---中位时负荷信号回零；换向时取工作压力负荷压力传递过程-梭阀的作用（1）2012-12-3PSL 和PSV 比例多路阀产品介绍负荷压力传递过程-梭阀的作用（1）负荷压力传递过程-梭阀的作用（2）三通流量阀工作原理（1）---其本质为定差溢流阀结构三通流量阀工作原理（1）---其本质为定差溢流阀结构2012-12-3PSL 和PSV 比例多路阀产品介绍三通流量控制阀工作原理（2） ---弹簧的作用压力2012-12-3PSL 和PSV 比例多路阀产品介绍三通流量控制阀工作原理（2）---弹簧的作用压力三通流量控制阀工作原理（3）---简化的系统草图 2012-12-3PSL 和PSV 比例多路阀产品介绍三通流量控制阀工作原理（3）---简化的系统草图三通流量控制阀工作原理（4） ---流量稳定理论基础三通阀弹簧压力阀芯开口面积P A C Q ∆⨯⨯=Q -通流量C -流量系数（基本恒定，与设计有关） A 阀芯开口面积 -实际通流面积 ΔP 三通阀弹簧压力 -流量控制弹簧三通流量控制阀在定量泵系统中作用✓ 没有换向阀工作时把泵油泄掉；✓ 有换向阀工作时，保持泵油压力与负荷压力的压差恒定，压力适应；换向阀片不带两通阀时此压差直接起控制流量的作用，流量仅由换向阀开口大小决定；多余流量由三通阀分流回油箱。

《某系列负载敏感比例多路阀静动态特性研究》篇一一、引言在工程机械、农业机械及自动化设备的液压传动系统中，负载敏感比例多路阀起着关键的作用。

它不仅能够实现压力和流量的精确控制，还对系统的静动态特性有着重要影响。

本文将针对某系列负载敏感比例多路阀的静动态特性进行深入研究，旨在为相关产品的设计、制造及优化提供理论支持。

二、某系列负载敏感比例多路阀概述某系列负载敏感比例多路阀是一种新型的液压控制元件，其工作原理基于负载敏感技术和比例控制技术。

该阀具有结构紧凑、操作简便、流量大、响应快、控制精度高等优点，广泛应用于各种液压传动系统。

三、静特性研究1. 实验设备与方法为了研究某系列负载敏感比例多路阀的静特性，我们采用了先进的液压实验台和测试仪器。

通过改变输入信号和负载条件，测量阀的开启压力、流量及压力损失等参数，并绘制相应的曲线图。

2. 实验结果与分析实验结果表明，某系列负载敏感比例多路阀的开启压力稳定，流量与输入信号呈线性关系。

在不同负载条件下，阀的开启压力和流量均能保持较好的稳定性。

此外，该阀的压力损失较小，能够有效降低系统能耗。

四、动特性研究1. 实验设备与方法动特性研究主要关注阀的响应速度和动态稳定性。

我们通过改变输入信号的频率和幅度，观察阀的动态响应过程，并记录相关数据。

同时，利用频域分析方法，对阀的动态特性进行定量评价。

2. 实验结果与分析实验发现，某系列负载敏感比例多路阀具有较快的响应速度和良好的动态稳定性。

在高频和大幅度的输入信号下，阀仍能保持较好的控制精度和稳定性。

这得益于其先进的比例控制技术和优化后的结构设计。

五、结论通过对某系列负载敏感比例多路阀的静动态特性进行研究，我们得出以下结论：1. 该阀具有稳定的开启压力和流量特性，能够满足不同工况下的使用需求。

2. 该阀的压力损失较小，有助于降低系统能耗，提高整体效率。

3. 该阀具有较快的响应速度和良好的动态稳定性，能够适应高频和大幅度的输入信号。

《负载敏感多路阀结构优化设计》篇一一、引言随着现代工业技术的快速发展，负载敏感多路阀在各种机械设备中扮演着越来越重要的角色。

负载敏感多路阀是一种能够根据系统负载变化自动调节流量和压力的液压控制元件，其性能的优劣直接影响到整个机械系统的运行效率和稳定性。

因此，对负载敏感多路阀的结构进行优化设计，提高其性能，具有非常重要的现实意义。

本文旨在探讨负载敏感多路阀的结构优化设计，以期为相关研究和应用提供参考。

二、负载敏感多路阀的基本结构与工作原理负载敏感多路阀主要由阀体、阀芯、弹簧、液压控制装置等部分组成。

其工作原理是通过液压控制装置感知系统负载的变化，进而调节阀芯的位置，改变流体在阀体内的流通路径和流量，以实现系统压力和流量的自动调节。

三、结构优化设计的必要性随着机械设备向高效率、高精度、高可靠性方向发展，对负载敏感多路阀的性能要求也越来越高。

然而，现有的一些负载敏感多路阀在结构上存在一些问题，如流体流通不畅、压力调节不精确、易磨损等，这些问题严重影响了阀的性能和使用寿命。

因此，对负载敏感多路阀的结构进行优化设计，提高其性能和使用寿命，成为当前研究的热点。

四、结构优化设计的措施1. 优化阀体结构：通过改进阀体的流道设计，使流体在阀体内的流通更加顺畅，减少流阻，提高流体的流通效率。

2. 优化阀芯设计：采用先进的材料和制造工艺，提高阀芯的耐磨性和抗腐蚀性，延长其使用寿命。

同时，优化阀芯的形状和尺寸，使其更符合流体动力学原理，提高调节精度。

3. 优化液压控制装置：改进液压控制装置的感知和调节功能，使其能够更准确地感知系统负载的变化，并快速、准确地调节阀芯的位置和流量。

4. 引入智能化设计：将智能化技术引入负载敏感多路阀的设计中，如引入传感器、控制器等，实现阀的自动化控制和故障诊断，提高系统的可靠性和维护便利性。

五、优化设计后的性能分析经过上述优化设计后，负载敏感多路阀的性能得到了显著提高。

具体表现在以下几个方面：1. 流体流通效率提高：优化阀体和阀芯结构后，流体在阀体内的流通更加顺畅，流阻减小，提高了流体的流通效率。

负载敏感多路阀原理负载敏感多路阀在拖拉机化肥撒布系统的应用采用CP2定差减压阀和CP3定差溢流阀实现多路阀多支路同时动作, 可以改善液压系统调速性能，提高效率，减少发热，减少能量消耗。

通常是在多路阀中用2通定差减压阀CP2与流量阀（工作阀片）串联组合成调速阀,在多路阀的进口阀片用3通式旁通式定差溢流阀CP3通过CH 梭阀网络回路与工作阀片并联组合成旁通式溢流调速阀。

以下图为例，该阀的进口阀块内置CP3三通定差旁通溢流阀（逻辑元件），每个比例流量阀进口前置CP2二通压力补偿定差减压阀，CH负载感应梭阀。

各阀功能如下：∙CP3三通旁通定差溢流阀：当多路阀停止操作，且各阀均在中位时，CP3则以补偿弹簧压力（10-13公斤）旁通泵供油流量。

当某一比例流量阀（工作阀片）工作时，CP3旁通溢流阀在该执行元件负载压力作用下减少阀口开度，减少旁通流量，根据负载压力提供所需的流量，此时供油压力随负载压力变化，效率高，发热量小。

∙CH负载感应梭阀（工作阀片）：CH负载感应梭阀将各工作阀片中的最高负载压力传至进口阀块的CP3弹簧侧。

∙CP2二通定差减压阀：当一个或多个比例流量阀同时工作时，负载压力传至CP2阀的弹簧侧。

此时，通过阀心的负反馈作用,来自动调节流量阀（工作阀片）阀口两端的压力差, 使其基本保持不变。

在CP2的压力补偿作用下各阀的流量均保持恒定，使各流量阀的流量与其输入信号成比例，流量大小与阀的开度成正比，独立控制且不受其它负载变化的干扰，从而保证多机构同步动作。

定量泵接入进口阀块P口，油泵压力经P1口作用于压力补偿旁通阀的底部,CP3的弹簧腔与工作片阀的LS负载反馈系统的梭阀连通。

比例多路阀中位时，CP3功能等同于旁通流量控制阀，或循环阀。

此时，压力补偿阀弹簧侧的压力仅为12－16Bar P= 弹簧压力+回油背压），CP3滑阀在底部P口压力作用下，旁通口打开，泵供油贯通流回油箱。

当多个比例阀移至工作位时，最高工作口的负载压力通过CH梭阀关闭低负载压力的反馈回路，将最高负载压力传至CP3弹簧侧。

负载敏感型比例多路阀介绍提纲一，负载敏感型比例多路阀工作原理❑比例多路阀使用目的❑液压基本工作原理❑PSL型比例多路阀基本工作原理❑负载反馈系统的效率❑PSL型比例多路阀系统的减震二，为什么使用比例多路阀❑无级控制，与负载变化无关❑多缸组合动作，满足多个执行元件同时工作❑提高液压系统效率,减少发热❑有减振要求，对系统平稳性要求高❑高集成性，节约安装空间，减轻整机重量三，液压系统基本工作原理❑压力损失原理❑压力控制阀-溢流阀原理❑流量控制阀-节流阀原理❑流量控制阀-调速阀原理四，管道中的压力损失❑粘性流体在管道内流动时，都要受到与流体方向相反的流体阻力，消耗能量，而以压力反映出来，故称压力损失❑压力损失分为：延程压力损失和局部压力损失五，压力控制阀-溢流阀❑压力控制阀：用来控制液压系统压力的阀❑溢流阀：依靠阀芯的调节作用，可使阀的进口压力不超过或保持调节值❑溢流阀分为：直动式和先导式六，流量控制阀-节流阀❑流量控制阀：用来控制液压系统流量的阀❑节流阀：通过改变节流截面以控制流量的阀❑适用于：负载变化不大或速度稳定性要求不高的场合七，流量控制阀-调速阀❑调速阀的作用是控制执行元件的运动速度不受负载变化影响❑执行元件的运动速度只决定于调速阀的节流开口量的大小。

❑调速阀分为：溢流节流和减压节流八，溢流节流阀❑组成：溢流阀和节流阀并联❑原理：靠定压作用的溢流阀进行压力补偿的流量控制阀❑适用：对速度稳定性要求较高，且功率较大的进油路节流调速系统九，溢流节流阀工作原理❑在相同的压差下，节流口面积越大流量越大。

❑通过三通流量阀保持节流口两端的压差恒定。

❑多余流量由三通阀分流回油箱。

❑节流阀的压差只决定于弹簧力大小。

不受负载影响。

❑该阀有一个进口两个出口也称三通流量控制阀流量计算公式 Q- 通流量 ß - 流量系数（与设计有关）A 阀芯节流面积 -实际通流面积P 弹簧设定压力-流量控制弹簧十，减压节流阀❑组成：减压阀和节流阀串联❑原理：靠定差减压阀来维持节流阀进出油口压差近于恒定❑适用：对负载变化大，运动稳定性高的场合springFeder spool Schieber p A Q //~⨯⨯β十一，两通流量控制阀工作原理❑一般的多路阀中，两组以上的换向阀同时工作，压力油先到负载低的油路。

《负载敏感多路阀结构优化设计》篇一一、引言随着现代工程机械的不断发展，对于设备的性能、效率和稳定性要求越来越高。

其中，负载敏感多路阀作为工程机械液压系统的重要组成部分，其性能的优劣直接影响到整个设备的运行效果。

因此，对负载敏感多路阀的结构进行优化设计，提高其性能和可靠性，具有非常重要的意义。

本文将重点探讨负载敏感多路阀的结构优化设计，旨在为相关研究和应用提供参考。

二、负载敏感多路阀的基本原理与结构负载敏感多路阀是一种能够根据系统负载变化自动调节液压系统压力的阀门。

其基本原理是通过感应系统负载的变化，自动调整阀门的开度，从而保持系统的压力稳定。

该阀门主要由主阀芯、副阀芯、先导阀、弹簧等部分组成。

主阀芯是控制流体的主要部件，其开度的大小直接影响到流体的流量和压力。

副阀芯则起到辅助控制的作用，通过与主阀芯的配合，实现流体的分流和合流。

先导阀则负责感应系统负载的变化，并据此调整主阀芯和副阀芯的开度。

弹簧则起到平衡力和保持阀门稳定的作用。

三、负载敏感多路阀结构优化设计的必要性随着工程机械的不断发展，对负载敏感多路阀的性能要求也越来越高。

传统的负载敏感多路阀在结构上存在一些缺陷，如响应速度慢、稳定性差、易泄漏等问题。

因此，对负载敏感多路阀的结构进行优化设计，提高其性能和可靠性，具有重要的现实意义。

四、负载敏感多路阀结构优化设计的关键技术（一）优化主阀芯和副阀芯的结构设计主阀芯和副阀芯是负载敏感多路阀的核心部件，其结构设计的优劣直接影响到阀门的性能。

因此，在结构优化设计中，应重点关注主阀芯和副阀芯的结构设计。

通过改进材料的选用、优化加工工艺、提高表面处理质量等方式，提高主阀芯和副阀芯的耐磨性、抗腐蚀性和密封性，从而延长阀门的使用寿命。

（二）改进先导阀的设计先导阀是负载敏感多路阀中感应系统负载变化的关键部件。

在结构优化设计中，应关注先导阀的响应速度和稳定性。

通过改进先导阀的结构设计，提高其感应速度和准确性，从而快速调整主阀芯和副阀芯的开度，保持系统的压力稳定。
