计算机联锁设备检修

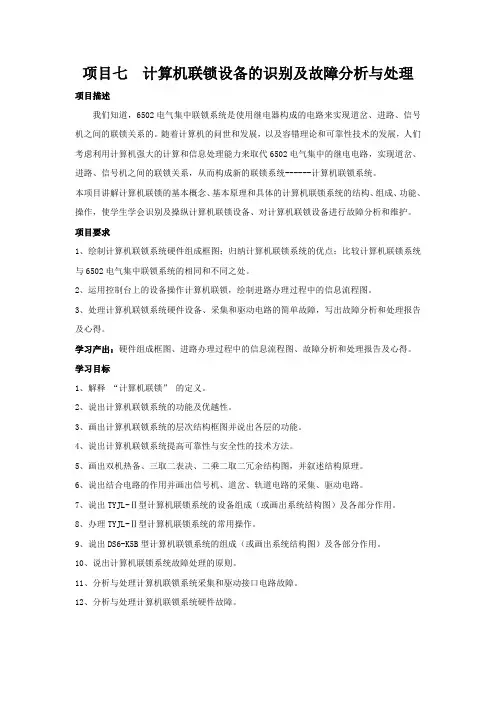

项目七计算机联锁设备的识别及故障分析与处理项目描述我们知道，6502电气集中联锁系统是使用继电器构成的电路来实现道岔、进路、信号机之间的联锁关系的。

随着计算机的问世和发展，以及容错理论和可靠性技术的发展，人们考虑利用计算机强大的计算和信息处理能力来取代6502电气集中的继电电路，实现道岔、进路、信号机之间的联锁关系，从而构成新的联锁系统------计算机联锁系统。

本项目讲解计算机联锁的基本概念、基本原理和具体的计算机联锁系统的结构、组成、功能、操作，使学生学会识别及操纵计算机联锁设备、对计算机联锁设备进行故障分析和维护。

项目要求1、绘制计算机联锁系统硬件组成框图；归纳计算机联锁系统的优点；比较计算机联锁系统与6502电气集中联锁系统的相同和不同之处。

2、运用控制台上的设备操作计算机联锁，绘制进路办理过程中的信息流程图。

3、处理计算机联锁系统硬件设备、采集和驱动电路的简单故障，写出故障分析和处理报告及心得。

学习产出：硬件组成框图、进路办理过程中的信息流程图、故障分析和处理报告及心得。

学习目标1、解释“计算机联锁”的定义。

2、说出计算机联锁系统的功能及优越性。

3、画出计算机联锁系统的层次结构框图并说出各层的功能。

4、说出计算机联锁系统提高可靠性与安全性的技术方法。

5、画出双机热备、三取二表决、二乘二取二冗余结构图，并叙述结构原理。

6、说出结合电路的作用并画出信号机、道岔、轨道电路的采集、驱动电路。

7、说出TYJL-Ⅱ型计算机联锁系统的设备组成（或画出系统结构图）及各部分作用。

8、办理TYJL-Ⅱ型计算机联锁系统的常用操作。

9、说出DS6-K5B型计算机联锁系统的组成（或画出系统结构图）及各部分作用。

10、说出计算机联锁系统故障处理的原则。

11、分析与处理计算机联锁系统采集和驱动接口电路故障。

12、分析与处理计算机联锁系统硬件故障。

任务一计算机联锁系统的识别相关知识一、计算机联锁的定义计算机联锁是以计算机技术为核心，采用通信技术、可靠性与容错技术以及“故障一安全”技术实现铁路车站联锁要求的实时控制系统。

联锁系统检修操作规程一、概述联锁系统作为机电设备安全运行的重要组成部分，需要定期进行检修和维护，以确保系统的正常运行和安全性。

本文档旨在规范联锁系统的检修操作，保障操作人员的安全和系统的可靠性。

二、检修前的准备工作1.确认检修计划：根据联锁系统的使用情况和维护要求，制定检修计划，并获得相关部门的批准。

2.提前通知相关人员：提前通知联锁系统操作人员和相关部门人员，确保检修工作可以顺利进行，并减少对设备正常运行的影响。

3.阅读技术资料：熟悉联锁系统的技术资料和操作手册，了解系统的基本原理和操作流程。

4.准备必要的工具和设备：根据检修计划，准备好适当的工具和设备，以便进行维护和更换必要的部件。

三、检修操作流程1.停止联锁系统运行：在开始检修前，先要停止联锁系统的运行。

按照操作手册中的要求，依次关闭系统中相应的开关和按钮，确保整个系统处于停止状态。

2.检查电源供应情况：检查联锁系统的电源供应情况，确保电源线路和电源开关正常，并符合安全要求。

3.检查接线端子：检查联锁系统的接线端子，确保连接牢固，没有松动或腐蚀现象。

如有异常情况，及时更换或修复。

4.检验设备功能：按照操作手册的要求，对联锁系统的各个设备进行功能检验。

包括检查传感器是否正常、执行器是否灵活、继电器和开关是否可靠等。

5.清洁和维护设备：对联锁系统的设备进行清洁和维护，及时清理灰尘、油污或其他污染物，确保设备的正常运行和寿命。

6.更换磨损部件：根据检修计划和设备状况，及时更换磨损的部件，以保证系统的可靠性和安全性。

7.联锁系统的功能测试：在完成设备的检修和维护后，对联锁系统进行功能测试，确保系统运行正常，各个设备的联锁功能正常。

8.运行状态记录：在检修过程中，及时记录联锁系统的运行状态和维护情况，并填写相应的检修记录表格，以便后续的维护和管理工作。

四、检修后的工作1.启动联锁系统运行：在确认联锁系统各项设备和功能正常后，按照操作手册的要求，依次启动系统中的各个开关和按钮，使系统进入正常工作状态。

铁路信号计算机联锁设备维护及故障处理方式研究1. 引言1.1 研究背景铁路信号计算机联锁设备是保障铁路运行安全的重要组成部分。

随着铁路行业的快速发展，铁路信号系统的复杂性和规模也在不断增加。

信号计算机联锁设备的维护和故障处理一直是铁路运营管理中的重要问题。

在这种情况下，对信号计算机联锁设备的维护和故障处理方式进行深入研究就显得尤为重要。

通过对当前铁路信号计算机联锁设备维护及故障处理方式的分析，可以为提高铁路运行的安全性和稳定性提供重要参考。

本文将围绕铁路信号计算机联锁设备的维护及故障处理方式展开研究，旨在为铁路运营管理和维护人员提供更好的指导和帮助，同时为铁路运输的安全稳定做出贡献。

1.2 研究目的研究目的是为了深入了解铁路信号计算机联锁设备的维护及故障处理方式，探讨提高铁路运行安全性和效率的有效措施。

通过分析现有的维护方法和故障处理流程，找出存在的问题和不足之处，并提出优化改进方案。

通过研究监控系统的应用，探讨其在维护及故障处理中的作用和价值，为铁路运输行业的发展提供技术支持和借鉴。

通过本研究，旨在为铁路信号计算机联锁设备的维护及故障处理提供参考和指导，促进铁路行业的现代化和智能化发展，保障铁路运行的安全和畅通。

1.3 研究意义铁路信号计算机联锁设备维护及故障处理的研究意义在于确保铁路运输的安全性和可靠性。

随着铁路交通的发展和规模的扩大，信号系统已经成为铁路运输中不可或缺的重要组成部分。

信号计算机联锁设备是保障铁路列车正常运行的关键设备，一旦出现故障或未经及时维护，将会对列车运行造成严重影响甚至安全隐患。

通过对信号计算机联锁设备的维护及故障处理的研究，可以为铁路运输提供更加稳定和高效的信号系统。

及时发现并处理设备故障，可以有效避免由于设备故障而导致的列车延误，提高铁路运输的运行效率和安全性。

通过对维护和故障处理方法的研究，可以为铁路运输提供更加可靠的信号系统，减少不必要的风险和安全隐患，提升铁路运输的整体服务水平。

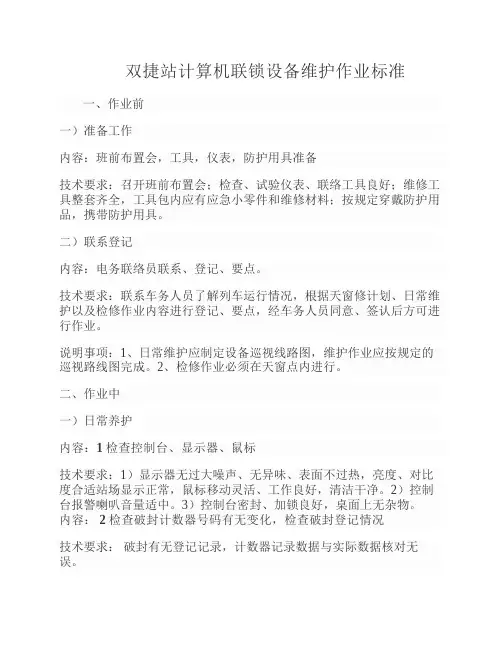

双捷站计算机联锁设备维护作业标准一、作业前一）准备工作内容：班前布置会，工具，仪表，防护用具准备技术要求：召开班前布置会；检查、试验仪表、联络工具良好；维修工具整套齐全，工具包内应有应急小零件和维修材料；按规定穿戴防护用品，携带防护用具。

二）联系登记内容：电务联络员联系、登记、要点。

技术要求：联系车务人员了解列车运行情况，根据天窗修计划、日常维护以及检修作业内容进行登记、要点，经车务人员同意、签认后方可进行作业。

说明事项：1、日常维护应制定设备巡视线路图，维护作业应按规定的巡视路线图完成。

2、检修作业必须在天窗点内进行。

二、作业中一）日常养护内容：1 检查控制台、显示器、鼠标技术要求：1）显示器无过大噪声、无异味、表面不过热，亮度、对比度合适站场显示正常，鼠标移动灵活、工作良好，清洁干净。

2）控制台报警喇叭音量适中。

3）控制台密封、加锁良好，桌面上无杂物。

内容： 2 检查破封计数器号码有无变化，检查破封登记情况技术要求：破封有无登记记录，计数器记录数据与实际数据核对无误。

内容 3 询问车务值班员了解设备使用情况技术要求：了解计算机联锁系统有无异常现象，对异常情况要及时处理。

内容 4 检查计算机设备运用环境技术要求： 1）计算机空调使用良好，温度适中，保持在15-30°c，相对湿度保持在10%-75%，机房密封、防尘、防静电措施良好。

2）机房环境卫生整洁，地板平整，机房内无堆放杂物。

内容 5检查计算机机柜加锁及散热情况，工控机加锁情况技术要求：机柜门关闭良好，操作键盘处于被锁状态，风扇运转正常，保持机箱通风散热良好。

内容 6 观察计算机运行情况技术要求： 1）设备运行正常，系统工作良好，各部件（含防雷柜防雷单元）无松动、损伤、过热、异味等。

2）各指示灯表示正确，主、备机的工作继电器GZJ和运行继电器YUJ在指定位置，工作正常。

3）工控机电源风扇运转正常，无报警。

内容 7测试联锁机、执表机内部各类电源电压，检查UPS电源、动态稳压电源及24v 直流电源切换电源的工作情况技术要求： 1）计算机内部各类电源电压，检查UPS电源、动态稳压电源及24v直流电源工作正常，无过大噪声、无异味、表面不过热。

计算机联锁设备维护实训总结在本次计算机联锁设备维护实训中，我们学习了计算机联锁系统的原理、结构和功能，并通过实际操作掌握了计算机联锁设备的维护方法和技术。

计算机联锁设备维护是指对计算机联锁系统进行日常维护和保养，确保系统的正常运行和安全性。

我学习了常见的计算机联锁设备维护方法：定期检查设备：检查门禁控制器、读卡器、传感器等设备的工作状态，确保它们能够正常工作。

如果发现故障或损坏的设备，需要及时更换或修理。

清洁设备：定期清洁设备的表面和内部，保持设备的干净和卫生。

特别是在高人流量的场合，需要经常清洁设备，以防止灰尘和污垢积累。

更新软件：定期更新设备的软件，确保设备的安全性和稳定性。

同时，也可以根据实际需求对软件进行定制化配置。

防止电磁干扰：在安装设备时，需要注意避免电磁干扰。

例如，将门禁控制器和其他电子设备分开安装，避免互相干扰。

建立维护记录：建立设备的维护记录，包括设备的型号、安装日期、维护内容等信息。

这有助于跟踪设备的使用情况和维护历史，并为后续的维护和管理提供参考。

我们了解了计算机联锁系统的工作原理。

计算机联锁系统是一种自动化控制系统，它通过计算机控制门禁系统的开关，实现对人员和车辆的进出管理。

该系统由门禁控制器、读卡器、传感器等组成，可以实现多种功能，如门禁管理、车牌识别、考勤管理等。

我们学习了计算机联锁设备的维护方法和技术。

在实际操作中，我们学会了如何检查门禁控制器、读卡器等设备的工作状态，如何更换故障设备，以及如何进行设备的保养和维护。

此外，我们还学习了如何使用计算机软件进行设备的配置和管理。

最后，我们进行了一次模拟故障排除演练。

在这个过程中，我们需要根据实际情况分析故障原因，并采取相应的措施进行修复。

通过这次演练，我们不仅提高了自己的实际操作能力，还锻炼了自己的团队合作能力和解决问题的能力。

本次计算机联锁设备维护实训让我们深入了解了计算机联锁系统的原理和功能，掌握了实际操作技能，提高了自己的综合素质。

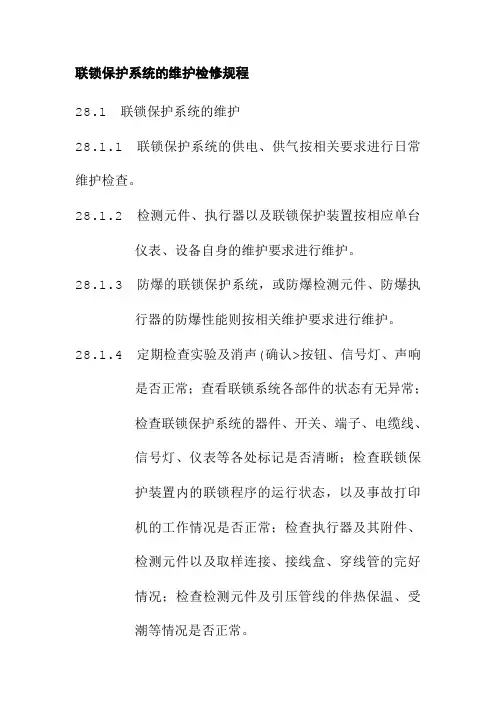

联锁保护系统的维护检修规程28.1 联锁保护系统的维护28.1.1 联锁保护系统的供电、供气按相关要求进行日常维护检查。

28.1.2 检测元件、执行器以及联锁保护装置按相应单台仪表、设备自身的维护要求进行维护。

28.1.3 防爆的联锁保护系统，或防爆检测元件、防爆执行器的防爆性能则按相关维护要求进行维护。

28.1.4 定期检查实验及消声(确认>按钮、信号灯、声响是否正常；查看联锁系统各部件的状态有无异常；检查联锁保护系统的器件、开关、端子、电缆线、信号灯、仪表等各处标记是否清晰；检查联锁保护装置内的联锁程序的运行状态，以及事故打印机的工作情况是否正常；检查执行器及其附件、检测元件以及取样连接、接线盒、穿线管的完好情况；检查检测元件及引压管线的伴热保温、受潮等情况是否正常。

28.1.5 通过对报警信号灯、联锁保护装置的报警总貌显示、预报警信号的查看，对照当时工艺过程变化情况加以分析，了解联锁保护系统是否响应及时合理，运行是否正常可靠。

28.1.6 对重要联锁回路定期进行巡检，由示值及其趋势是否与工艺过程相符，来了解检测元件的运行有无异常。

28.1.7 对联锁保护系统的联锁功能器件(主机>的机柜(或箱>的滤尘、排热设施，每月检查、清扫1次。

28.1.8 做好联锁保护系统的维护检查记录，作为趋势分析和计划、检修的依据，并存档妥善保管。

28.2 联锁保护系统的检修。

28.2.1 联锁保护系统所有的器件、仪表、设备的检修，必须执行本节28.1.7条的规定。

对于正在运行的装置中个别联锁回路需检修时，必须核实其检修过程不会对其他检测、控制回路造成不应有的影响。

28.2.2 检测元件、执行器以及联锁保护装置按本规程中相应单台仪表、设备自身的检修要求进行检修。

28.2.3 防爆的联锁保护系统或防爆检测元件、防爆执行器、防爆附件的防爆性能则按本篇第一节中的检修要求进行检修。

28.2.4 检测元件回路校验时，必须确认工程值与信号值的对应关系，确认导线绝缘、回路连接线路电压降、负载阻抗、工作电压在允许范围内，确认回路间互不影响，不出现不应有的动作，确认屏蔽线仅单点接地、信号传递的抗干扰能力满足要求，确认校准联锁动作值的回差、重复性和对输入信号的响应时间、灵敏度保证在规定限内。

计算机联锁设备检修作业指导书1 检修准备1.1 预测预判。

通过调阅信号集中监测及各类信息的反馈，针对可能存在的问题，提出检修要求。

1.2 派班会。

明确检修作业负责人、室内防护、作业人员、时间、地点、检修要求和安全预判及安全讲话。

1.3 工具及仪表准备。

联络工具、卡钳、照明灯、扳手、螺丝刀、毛刷、联锁设备专用工具、万用表、斜口钳、尖嘴钳等。

1.4 材料准备：水晶头、网线、线卡、工控机电源、工控机过滤网、机柜风扇、工控机风扇、内存条、标签、鼠标、电源线，不同规格的串口转换卡和扎带若干等。

2 联锁设备检修作业流程一看、二试验、三检修、四复验。

2.1一看：看三项内容一看系统图正常；二看维修机有无异常报警信息；三看列控中心、CTC、ZPW-2000、计算机联锁、集中监测等关联设备间相互通信正常，本站联锁与相邻联锁通信正常（图一～图五）：图一：DS6-K5B系统图图二：EI32-JD 系统图图三：DS6-11系统图图四：TYJL-ADX 系统图图五：ILOOK系统图2.2 二试验：一测量二试验一测量：测量2项内容一测地线；二测：电源、设备进行I级测试（系统使用开关电源或变压器的输入、输出电压测试，条件允许的设备漏流测试，有电流显示窗口的记录电流值，UPS放电时间测试）。

二试验：试验三项内容双机热备系统切换、2×2取2系统对上位机（控显机、执表机）和联锁机Ⅰ、Ⅱ系手动切换双系同步试验；UPS电源充放电、切换试验；备件上机试验。

2.3 三检修：检修10个步骤（检查项目可同时进行，无顺序要求）2.3.1 UPS-A、B检查良好，电源风扇运转正常。

2.3.2机柜、机箱、防尘罩清扫，确保通风良好；各部螺丝紧固，机柜、机箱安装牢固。

2.3.3机柜内部配线检查良好，防雷单元检查（图六）：图六：配线牢固、防雷单元无劣化指示2.3.4机柜板件、内部设备指示灯巡视，无异常（图七、图八）：图七：机柜光交换机和光电转换器图八：各种联锁制式的部分指示灯 2.3.5检查敷设到位的备用视频线和鼠标线标识清楚，倒换试验良好；对备用的控显机及鼠标进行试验。

上海铁路局杭州电务段企业标准Q/SHT0704-ZDS-2015编号：DWBZ/XC.11.1.2DS6-K5B（通号）计算机联锁设备检修作业指导书2015-08-01发布2015-08-01实施上海铁路局杭州电务段发布前言为适应路局标准化管理需求，规范计算机联锁设备检修作业操作流程，进一步提高计算机联锁设备检修和运用质量，依据《高速铁路信号维护规则（试行）》（铁运【2012】305号）、《上海铁路局关于公布<高铁（客专）信号地面设备维修内容及周期>等有关规定的通知》（上铁电[2013]540号）要求，并参考通号联锁厂家用户手册，特组织相关人员编写此作业指导书。

不同厂家的联锁设备在结构上会不同，同一个厂家、同种型号的设备在不同时期或线别上也有差异，但基本原理一样。

本指导书以杭甬高铁的DS6-K5B联锁设备为主进行介绍。

杭州电务段作业指导书修订领导小组DS6-K5B（通号）计算机联锁设备检修作业指导书编制修订记录杭州电务段目录一、DS6-K5B（通号）计算机联锁设备结构框图 (4)二、DS6-K5B（通号）计算机联锁设备检修作业目的、风险提示 (5)三、DS6-K5B（通号）计算机联锁设备检修作业流程图 (6)四、DS6-K5B（通号）计算机联锁设备检修作业流程 (7)五、DS6-K5B（通号）计算机联锁设备作业应急预案 (32)六、DS6-K5B（通号）计算机联锁设备技术要求 (34)一、DS6-K5B（通号）计算机联锁设备结构框图二、DS6-K5B（通号）计算机联锁设备检修作业目的、风险提示杭州电务段三、DS6-K5B（通号）计算机联锁设备检修作业流程图⒈作业前准备⒉检修⒊复查试验⒋点评总结四、DS6-K5B（通号）计算机联锁设备检修作业流程⒈作业前准备②访问车站值班员联锁设备运行情况。

③调看联锁电务维机报警信息。

作业人员参加作业前安全预想会，明确检修作业负责人、室内防护、作业人员、时间、地点、检修要求和安全预想2.材料准备：水晶头、网线、线卡、工控机电源、工控机过滤网、机柜风扇、工控机风扇、内存条、标签、鼠标、电源线，不同规格的串口转换卡和扎带若干等。

TYJL-II型计算机联锁系统故障处理程序流程图
1、联锁机、上位机死机：倒备机使用，同时对本机进行关机重启，如不能恢复，按照故障处理程序一步一
步进行查找。

2、鼠标操作失效：屏幕显示正常，移动鼠标，光标不动作，有备用鼠标的启用备用鼠标；无备用的或备用
鼠标仍然不动作，直接倒上位机，若仍不正常，更换备用鼠标线。

3、显示器黑屏：检查显示器电源线及信号连接线，若连接正常，上位机倒机，若仍不能恢复，倒备用视频
线，若不能恢复正常，更换显示器，若不正常，将视频线直接连到控显机视频输出端口上。

4、通信中断：检查通信线，是否正常，倒备用，若正常，更换相应通信板。

5、发生故障及时联系技术科主管工程师或计算机厂家。

计算机厂家联系电话：路电021-93263
电源层
采集层
驱动层
监控机A
监控机B
维修机
集线器
配电箱
UPS-A
UPS-B
零层
切换组合系统框图联锁机和综合柜设备图
采集回路图驱动回路图
联锁机倒机开
关（平时指向
自动位）
TYJL-II+型联锁机机柜图TYJL-II+型联锁机倒机控制图TYJL-II+型联锁机控制台图TYJL-II+型联锁系统维修机图。
