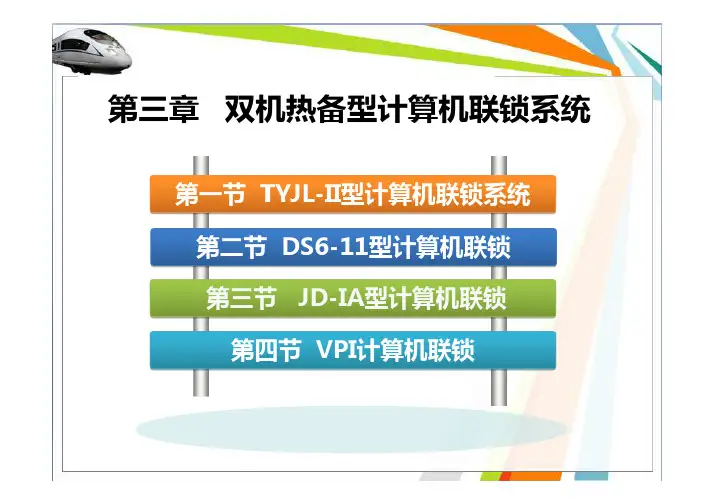

第三章 双机热备型计算机联锁系统第一节 TYJL-II型计算机联锁系统 第二节 DS6-11型计算机联锁 第三节 JD-IA型计算机联锁 第四节 VPI计算机联锁九、按钮操作方式 1、排列进路操作 顺序点击进路的始端信号按钮和终端信号按钮。
排列变更进路,顺利点击始终端信号按钮、变更 按钮和终端信号按钮。
2、总取消、总人解操作 办理取消进路操作,首先用点击总取消按钮,总 取消按钮保持按下状态10秒。
在此时间内点击进路的 始端信号按钮,即完成取消进路操作。
总取消按钮在 点击进路始端信号按钮的同时恢复抬起状态。
因此点 击一次总取消按钮只能取消一条进路。
九、按钮操作方式 2、总取消、总人解操作 若点击总取消按钮后10秒钟之内,没有点击进路的 始端信号按钮,总取消按钮自动恢复抬起状态。
此后 再点击进路的始端信号按钮无效。
办理人工解锁进路操作与取消进路相同。
首先用 点击j总人解按钮,输入密码后再点击确认按钮。
在 10秒钟倒计时内点击进路的始端信号按钮,进路即进 入人工解锁延时状态,屏幕下方出现进路延时解锁时 间的倒计时显示。
在总人解按钮按下后10秒钟之内,没有点击进路 的始端信号按钮,总人解按钮自动恢复抬起状态。
九、按钮操作方式 3、道岔总定、道岔总反、道岔单锁、道岔单 解、道岔封闭、道岔解封操作 道岔单独操纵:首先点击道岔总定或道岔总反按 钮,在其10秒钟倒计时时间内点击需要操纵的道岔按 钮,完成道岔单操定位或反位的操作。
在10秒钟倒计 时时间内点击道岔按钮后,命令生效,道岔单操按钮 随之抬起。
超过10秒不点击道岔按钮,道岔单操按钮 自动抬起,再点击道岔按钮无效。
因此点击一次道岔 单操按钮只能操纵一个道岔。
九、按钮操作方式 4、按钮封闭及按钮解封操作 先点击按钮封闭或按钮解封按钮,在10秒钟倒计 时时间内点 击信号按钮,完成按钮封闭或解封的操作。
在10秒钟倒计时时间 内点击信号按钮后,命令生 效,按钮封闭或按钮解封按钮随之抬起。

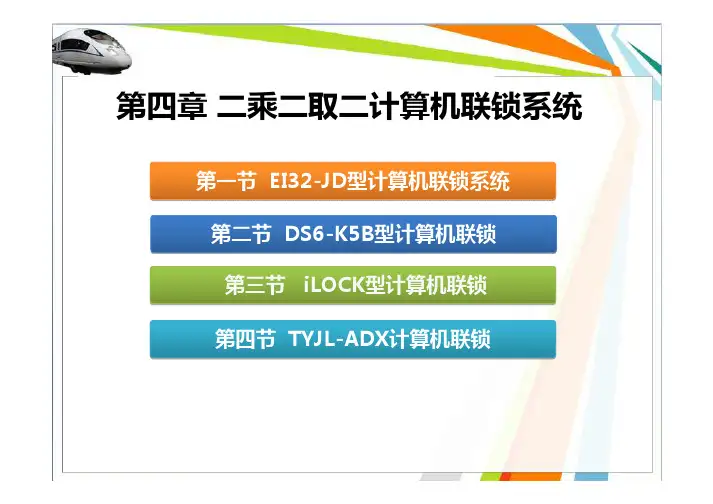

第四章 二乘二取二计算机联锁系统第一节 EI32-JD型计算机联锁系统 第二节 DS6-K5B型计算机联锁 第三节 iLOCK型计算机联锁 第四节 TYJL-ADX计算机联锁八、操作与维护 (一)、系统冷机启动的加电顺序。
系统从冷机(未加电)状态启动,应首先确认所有设 备连接正确,接插件连接牢靠,然后进行。
给设备加 电应按照先外围,后联锁的顺序进行。
①接通UPS220V电源,确认UPS输出220V电压正确。
②接通控制台设备电源。
控制台设备包括:控显机、 显示器、控显转换箱。
③接通监测机(含显示器)电源。
④接通微机电源柜电源。
确认两路24V电源输出正常。
(电源柜操作见电源技术说明书)八、操作与维护 (一)、系统冷机启动的加电顺序。
⑤接通联锁1系和联锁2系的电源开关。
在联锁机 F486模块的的IC卡插槽内插入IC卡。
如有两个IC卡, 可同时插在两系联锁机上。
如只有一个IC卡,可先插 入一系联锁机,待其进入运行状态后,取出IC卡再插 入另一系联锁机。
联锁机从IC卡读入程序和数据约须 30秒左右。
首先加电并插有IC卡的联锁机将进入“主 系”状态运行,另一机进入“从系”状态运行八、操作与维护 (一)、系统冷机启动的加电顺序。
⑥接通各ET机架上每个ET-LINE和ET-PIO模块的电源 开关。
确认每个模块进入正常工作状态:“Normal” 指示灯亮;“Txd”指示灯闪光。
至此,K5B系统从冷机状态加电启动完成。
系统停机下电,原则上应按上述的逆向顺序,依次 切断各设备的电源。
八、操作与维护 (二)、维护注意事项 1、联锁机从冷机启动需从IC卡上读入程序和数据才 能进入正常运行。
因此IC卡平时应插在IC卡插槽内。
这样,系统在停电恢复后可自动投入运行。
注意:IC卡易受静电冲击损坏,须妥善保管。
2、系统各设备间采用了光缆连接。
光缆较为脆弱, 应注意以下事项: ⑴ 不要用手触摸光缆接头的光端口。
