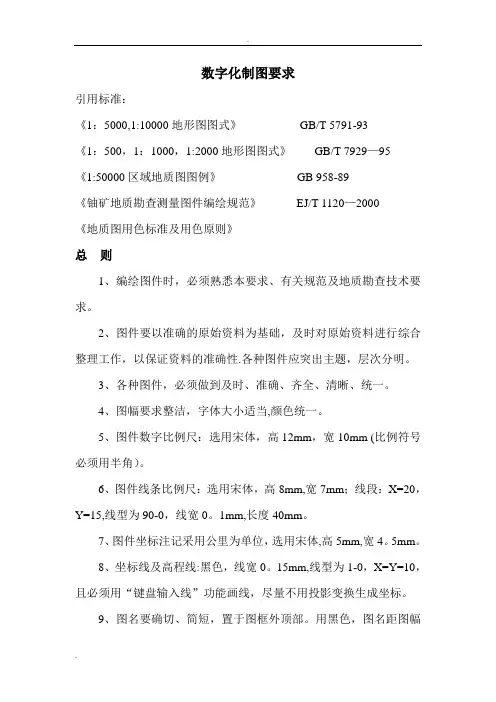

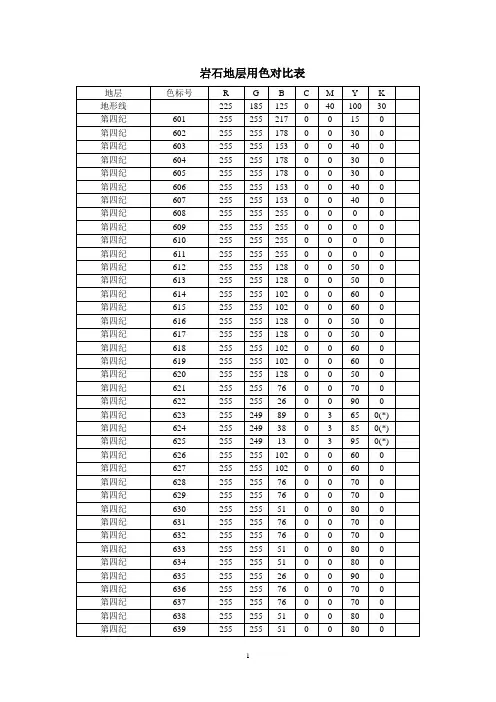

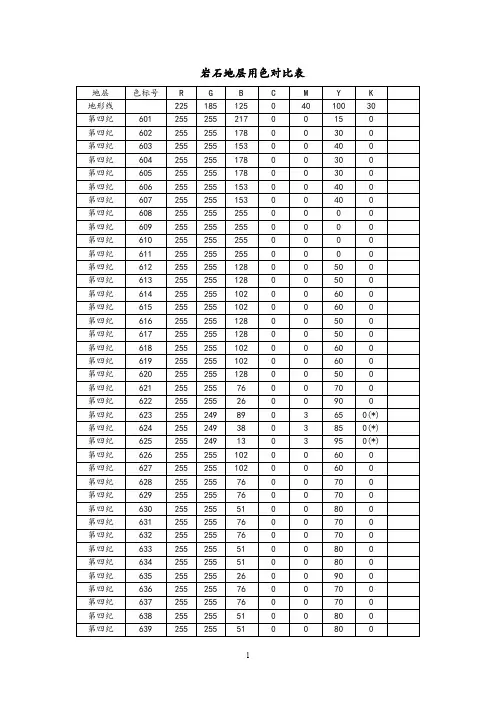

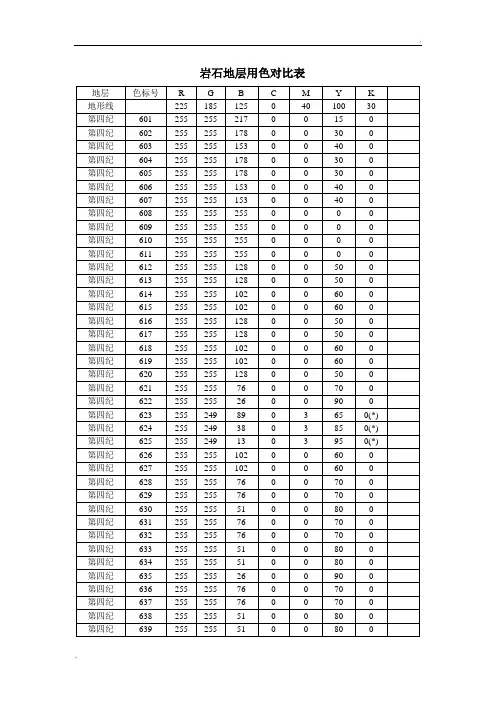

数字化制图要求引用标准：《1：5000,1:10000地形图图式》GB/T 5791-93《1：500，1：1000，1:2000地形图图式》GB/T 7929—95《1:50000区域地质图图例》GB 958-89《铀矿地质勘查测量图件编绘规范》EJ/T 1120—2000《地质图用色标准及用色原则》总则1、编绘图件时，必须熟悉本要求、有关规范及地质勘查技术要求。
2、图件要以准确的原始资料为基础，及时对原始资料进行综合整理工作，以保证资料的准确性.各种图件应突出主题，层次分明。
3、各种图件，必须做到及时、准确、齐全、清晰、统一。
4、图幅要求整洁，字体大小适当,颜色统一。
5、图件数字比例尺：选用宋体，高12mm，宽10mm (比例符号必须用半角）。
6、图件线条比例尺：选用宋体，高8mm,宽7mm；线段：X=20，Y=15,线型为90-0，线宽0。
1mm,长度40mm。
7、图件坐标注记采用公里为单位，选用宋体,高5mm,宽4。
5mm。
8、坐标线及高程线:黑色，线宽0。
15mm,线型为1-0，X=Y=10，且必须用“键盘输入线”功能画线，尽量不用投影变换生成坐标。
9、图名要确切、简短，置于图框外顶部。
用黑色，图名距图幅两边大于50mm，字大小根据实际而定。
10、图外框线与内框线间距为12mm，外框线宽为1。
5mm，内框线宽为0.15mm。
A3或更小的图件,可适当酌减少.坐标线及图框线应采用“数字输入”，不能使用鼠标画制.11、地层等符号用黑体，高4.5mm，宽4.0mm，尽量直接输入，不用子图库中符号，花岗岩可用子图表示，且应垂直向上,不旋转.12、主要构造应有编号，构造编号字体用黑体，高4。
5mm,宽4。
0mm，数字编号须用下标表示(如F800 ）。

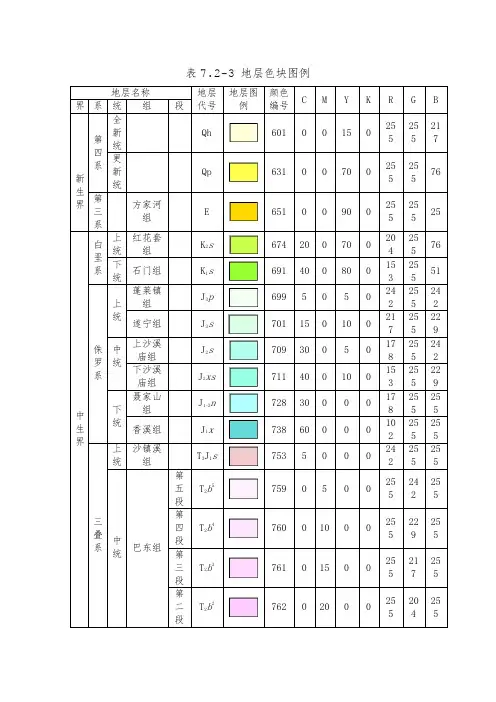

13、图例中应包括图内所给的各种符号及色调，地形图上的惯用符号可不列出，图例与图幅内容一致，尽可能使用最简明的技术语言.图例排列顺序一般先地层—地层界线—产状-构造—矿物、蚀变—工程—其它，最后为工作范围。

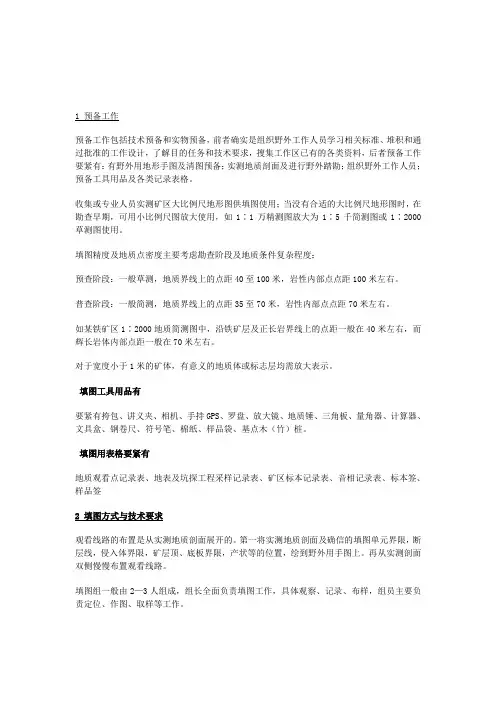

1 预备工作预备工作包括技术预备和实物预备，前者确实是组织野外工作人员学习相关标准、堆积和通过批准的工作设计，了解目的任务和技术要求，搜集工作区已有的各类资料，后者预备工作要紧有：有野外用地形手图及清图预备；实测地质剖面及进行野外踏勘；组织野外工作人员；预备工具用品及各类记录表格。
收集或专业人员实测矿区大比例尺地形图供填图使用；当没有合适的大比例尺地形图时，在勘查早期，可用小比例尺图放大使用，如1∶1万精测图放大为1∶5千简测图或1∶2000草测图使用。
填图精度及地质点密度主要考虑勘查阶段及地质条件复杂程度：预查阶段：一般草测，地质界线上的点距40至100米，岩性内部点点距100米左右。
普查阶段：一般简测，地质界线上的点距35至70米，岩性内部点点距70米左右。
如某铁矿区1∶2000地质简测图中，沿铁矿层及正长岩界线上的点距一般在40米左右，而辉长岩体内部点距一般在70米左右。
对于宽度小于1米的矿体，有意义的地质体或标志层均需放大表示。
填图工具用品有要紧有挎包、讲义夹、相机、手持GPS、罗盘、放大镜、地质锤、三角板、量角器、计算器、文具盒、钢卷尺、符号笔、棉纸、样品袋、基点木（竹）桩。
填图用表格要紧有地质观看点记录表、地表及坑探工程采样记录表、矿区标本记录表、音相记录表、标本签、样品签2 填图方式与技术要求观看线路的布置是从实测地质剖面展开的。
第一将实测地质剖面及确信的填图单元界限，断层线，侵入体界限，矿层顶、底板界限，产状等的位置，绘到野外用手图上。
再从实测剖面双侧慢慢布置观看线路。
填图组一般由2—3人组成，组长全面负责填图工作，具体观察、记录、布样，组员主要负责定位、作图、取样等工作。
在矿区大比例尺填图中，对那些重要地质体，如标志层、矿体、矿化体、蚀变带、主要断裂等，应沿其走向进行追索控制。
穿越法填图穿越法填图在中小比例尺填图中是要紧方式。
穿越法填图具体作法是：自实测剖面线为起点，按设计填图精度要求的路线距离，大致垂直岩层走向布置地质观察路线，线距既要考虑填图精度要求，也要考虑岩层出露情况。
地质作图标准3.文字1）以1：1000平面图为例：一般文字大小为3号，品位厚度0.6号，特殊文字如图名15号字黑体，比例尺6号字黑体。
图例为4号宋体，图例其他文字为3号字宋体。
图中产状度数为1.5宋体。
其他文字都为宋体。
如果图为1：1000，需出图1：2000，则文字大小变为2倍。
2）以1：1000纵投影图为例：一般文字大小为3号，矿块品位及厚度为2号字。
图名15号黑体，比例尺6号黑体。
4.图例不同图图例不同。
如果作图中需要调整，只要之间距离相同就可以。
5.图框以1：1000为例，图纸大小按正规图幅尺寸规范化A0 841*1189A1 594*841A2 420*594A3 297*420A4 210*2975.作图中注意事项1)在CAD命令中输入“PU”进行垃圾清理，将无用图层清理干净。
2)在作图中，使用多段线，严禁使用样条曲线跟直线。
3)勘探线编号沿着勘探线方向，字头朝北。
4)作图中，如果无法填充，需要重新新建CADdwg图，将原图粘贴到原坐标，到新建图里就可以填充。
5)作图中遇到“二维多段线”，必须先炸开，变为直线。
6)在删除多余图层时有些图层删不掉，需要重新新建dwg图，将原图按图层一层一层粘贴原坐标到新建图，这样就可以将多余图层删除掉。
7)图例中各项标识必须与图中一致。
图不同图例不同。
8)在平面图中“设计说明”表格要一致。
9)作图过程中，注意运用图层管理器中冻结（图层不可见）/锁定（可见图层不能编辑）功能。
10)工业矿体充填为红色，不可采为阳红色。

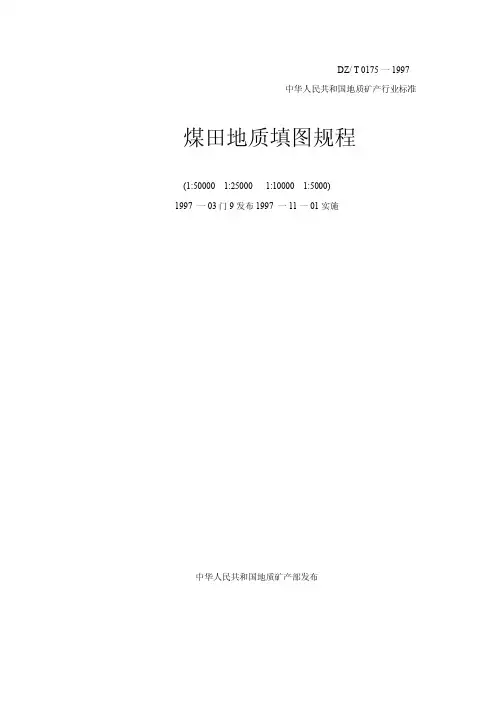

DZ/ T 0175一1997中华人民共和国地质矿产行业标准煤田地质填图规程(1:50000 1:25000 1:10000 1:5000)1997 一03门9发布1997 一11一01实施中华人民共和国地质矿产部发布DZ/T01 75一1997目次前言1范围 (1)2总则 (1)3 工作程度要求 (1)4工作方法、内容和精度要求 (3)5原始编录和资料整理 (6)6检查验收及质量评定 (6)7煤田地质填图总结(报告)的编制 (7)附录A(标准的附录)设计编写提纲 (8)附录B(标准的附录)原始编录的内容要求 (8)附录C(标准的附录)煤田地质填图总结(报告)文字提纲 (9)附录D(提示的附录)煤田地质填图质量评定办法......................................... . (10)附录E(提示的附录)航片地质填图的一般要求………………………………………….1 1DZ/T 017 5一1997前言本标准是为了适应煤炭地质勘探中地质填图工作的需要，在煤炭部1979年颁发的《1，500 , 1:2500,1:1000,1: 50。
地质填图规程公和1983年颁发的《大比例尺航空地质测量规程》的基础上，总结十多年来的实践经验，并充分注意到形势的发展和技术的进步而制定的。
它为煤田地质填图提供了基本技术依据本标准是《煤炭地质勘探规范》的配套标准，是根据有关要求制定的。
本标准从生效之日起，同时代替煤炭部1979年颁发的《1=5000,1:2500,1:100 ,1:500地质填图规程》和1983年颁发的《大比例尺航空地质测量规程》。
本标准的附录A、附录B、附录C，都是标准的附录。
本标准的附录D,附录E，都是提示的附录。
本标准由全国地质矿产标准化技术委员会区域地质矿产地质标准化分技术委员会提出并归口。
本标准由煤炭部中国煤田地质总局起草，地质矿产部和国家储量管理局参加。
主要起草人:何明德。
地质填图的标准野外地质填图是整个地质工作中最基础，同时也是最重要的地质工作之一，那么其技术要求、地质填图中的编录要求有哪些呢，请参照如下:一、根据所确定的矿区填图单位，用穿越法、追索法或二者结合的方法填图。
采用地质观察点、观察路线相结合的形式编录。
同时辅以必要的探矿工程揭露，将地质界线等要素填绘在相应的地形图上。
填比例尺为1：25 000及1：10 000（矿区另有更大比例尺地质图）的地质图时，地质观察点及一般地质界线用半仪器法定位，矿层（体）等重要地质界线用仪器法定位；大型沉积矿床的1：10 000地质图及比例尺为1：5000、1：2 000及1：1 000的矿区地质图则均用仪器法定位。
填图所用的地形底图的精度应符合设计要求，比例尺应大于或等于填图的比例尺。
还要防止野外手图及清图的图纸在工作过程中伸缩变形影响精度。
二、地质填图时对原始地质编录的要求1、地质观察点和地质观察路线的原始地质编录可用活页记录表格或野外记录簿记录。
使用自动化制图系统时，可用数据采集代码作记录，路线上的地质现象及表上未包括的项目要作补充文字描述。
编录内容除{实测地质剖面时，要仔细观察各种地质现象，测量各种数据并记录，主要内容是：岩石名称、岩石特征（颜色、风化特征、成分、结构、构造等）；古生物及遗迹化石；蚀变及矿化现象；岩（矿）脉的岩矿石名称、岩性、穿插关系及产状、厚（宽）度；地质体及地质构造（褶曲、断裂、破碎带等）的产状、接触关系、垂直及水平方向上的变化等。
原则可根据出露情况计算，也可直接测量。
有意义的地质现象要作放大素描和补充描述，或用照片、录像等记录。
}规定的以外，还应包括点号、位置、露头描述、路线上地质情况及地质界线在空间的连接等等。
2、地质图上的界线及断裂必须在野外实地连接，综合各种天然的和人工的露头观察资料，航片、卫片资料，物、化探资料，按实地走向连线，并明确标示实测和推测的界线。
掩盖面积大，仅有零星露头的矿区，要填露头分布图，露头边界用仪器法（矿部分）及半仪器法（非矿部分）定位，实地连接成图；如露头太小，可适当放大填在图上。
geomap绘图颜色标准储层砂体图包括砂体等厚线、标注、分层着色：单因素砂体砂体等厚线线型符号等值线0~5m 等值线5~10m 面色等值线10~15m 等值线>15m符号0RGB 85 0166 209 253 248 223 177 255 201 147 255 186 117油层厚度图包括油层厚度等厚线、标注、分层着色：油层厚度油层厚度线型符号等值线0~4m 等值线4~8m 面色等值线8~12m 等值线>12m符号0RGB 85 0255 255 255 255 180 255 255 140 255 255 100 255孔隙度图包括孔隙度等厚线、标注、分层着色：孔隙度孔隙度线型符号等值线0~8% 等值线8~10% 面色等值线10~12% 等值线>12%符号0RGB 85 0255 255 255 192 255 255 255 255 0 255 215 0渗透率图包括渗透率等厚线、标注、分层着色：渗透率渗透率线型符号等值线0~0.1mD 等值线0.1~0.3mD 符号0RGB 85 0255 255 255 152 251 152 255 255 0 255 220 23 255 173 91面色等值线0.3~0.5mD 等值线0.5~0.7mD 等值线>0.7mD沉积相图包括沉积相等厚线、标注、分层着色：沉积相砂地比线型符号三角洲平原等值线0~0.1 面色等值线0.1~0.3 等值线0.3~0.5 等值线>0.5符号0RGB 85 0152 251 152 0 255 255 255 255 200 255 255 150 255 220 0成岩相图成岩相分层着色：魏碑体，大小8×8mm 魏碑体，大小，根据剖面形状，位置可在图上、居中、偏左或偏右。
附图号同图名在8×8mm,根据剖面形状，位置可在图上、居中、偏左或偏右。
附图号同图名图名同一行，图名前空两字加附图号，附图号字体宋体，大小同一行，图名前空两字加附图号，附图号字体宋体，大小6×6mm。
