(完整word版)2018年初中物理家庭用电作图题中考真题(三)

专题18 多挡位电热器电功率的计算【1 】（2018•广安卷）电饭锅是家中常用的用电器，下表是小字家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）（1）电饭锅正常工作时，在加热状态下的总电流是多少？（2）电阻R2的阻值是多少？（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10（20A）；3000r/kW•h”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？【答案】（1）4A；（2）1100Ω；（3）800W。

点睛：（1）知道电饭锅正常工作时在加热状态下功率，利用P＝UI求电路总电流；（2）分析S、S0闭合和S闭合、S0断开时的电路组成、电阻大小关系，利用P＝可知什么情况为保温档，再利用P＝求R2的阻值；（3）3000r/kW•h表示电饭锅每消耗1kW•h的电能，电能表的转盘转3000r，据此求电能表转盘转200r消耗的电能，再利用P＝求电饭锅此时的实际加热功率。

【2】（2018•重庆A卷）小峻家中有一个浴足盆,其部分铭牌信息如图甲所示,如图乙为溶足盆的工作电路,R1、R2均为电热丝,当开关S接a、b触点时,溶足盆的挡位不同。

求：(1)额定加热电流(2)R1和R2的阻值各为多少欧?(3)在用电高峰期,小峻关闭家中其它用电器,只让浴足盆通电,使其处于加热状态1min电能表(如图丙所示)的圆盘转了30转,则浴足盆加热的实际电功率为多少瓦?【答案】见解析所示【解析】(1)解额定加热电流I加＝＝4A;由图可知当s接a时处于加热状态，此时电路中只有R2，所以R2＝＝55，R串＝＝484,所以R1＝R串-R2＝484-55＝429(3)圆盘转了30转消耗的电能W＝＝0.01kw t＝1min＝h所以P＝0.6kw＝600W. 【3】（ 2018•天津卷）图为某电热器的电路原理图，通过将开关S置于不同的位置，可以实现“加热”和“保温”两种状态的变换，对应的额定功率分别为800W和40W。

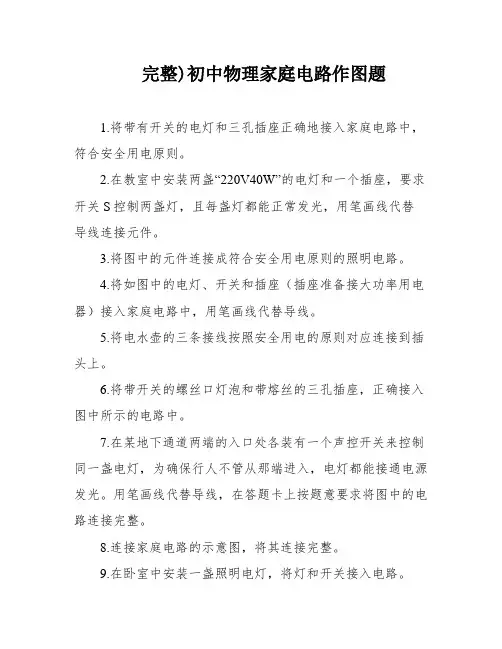

完整)初中物理家庭电路作图题1.将带有开关的电灯和三孔插座正确地接入家庭电路中，符合安全用电原则。

2.在教室中安装两盏“220V40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，用笔画线代替导线连接元件。

3.将图中的元件连接成符合安全用电原则的照明电路。

4.将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中，用笔画线代替导线。

5.将电水壶的三条接线按照安全用电的原则对应连接到插头上。

6.将带开关的螺丝口灯泡和带熔丝的三孔插座，正确接入图中所示的电路中。

7.在某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从那端进入，电灯都能接通电源发光。

用笔画线代替导线，在答题卡上按题意要求将图中的电路连接完整。

8.连接家庭电路的示意图，将其连接完整。

9.在卧室中安装一盏照明电灯，将灯和开关接入电路。

10.将一个“一开三孔”开关的实物图和背面接线示意图中的电路连接完整，使开关控制电灯，又不影响插座供其他电器使用。

11.在虚线框内设计一电路图，连接导线，使护士看见L1灯亮知道1号病房有人呼叫，看见L2灯亮知道2号病房有人呼叫，导线不得交叉。

12.利用红外线自动开关S1和可见光自动开关S2控制电路，使地下通道电动扶梯只在白天且有人时才开启。

完成电路连接，符合安全用电原则。

13.将开关、两盏灯和插座连入家庭电路中，要求开关同时控制两盏电灯，插座单独使用，符合安全用电原则。

14.在某宾馆床头柜上的开关示意图和控制电路中，将旋钮开关S1单独控制台灯的通断和亮度，将开关S2单独控制电视插座的开关，连接完整，符合安全用电原则。

娜娜发现她的卧室门口和床头处都有一个开关可以控制卧室照明灯的开和关。

她想到了物理书中的例子，用两个单刀双掷开关可以独立地控制同一盏灯。

她想知道如何将这两个开关和灯连接到家庭电路中，以实现“不同地点开关灯”的功能。

解：灯泡的接法是将火线先接入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。

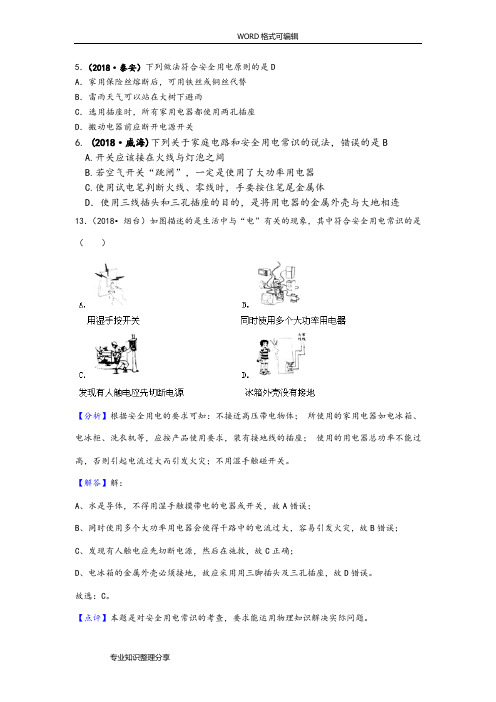

5．（2018·泰安）下列做法符合安全用电原则的是DA．家用保险丝熔断后，可用铁丝或铜丝代替B．雷雨天气可以站在大树下避雨C．选用插座时，所有家用电器都使用两孔插座D．搬动电器前应断开电源开关6. (2018·威海)下列关于家庭电路和安全用电常识的说法，错误的是BA.开关应该接在火线与灯泡之间B.若空气开关“跳闸”，一定是使用了大功率用电器C.使用试电笔判断火线、零线时，手要按住笔尾金属体D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连13．（2018•烟台）如图描述的是生活中与“电”有关的现象，其中符合安全用电常识的是（）【分析】根据安全用电的要求可知：不接近高压带电物体；所使用的家用电器如电冰箱、电冰柜、洗衣机等，应按产品使用要求，装有接地线的插座；使用的用电器总功率不能过高，否则引起电流过大而引发火灾；不用湿手触碰开关。

【解答】解：A、水是导体，不得用湿手触摸带电的电器或开关，故A错误；B、同时使用多个大功率用电器会使得干路中的电流过大，容易引发火灾，故B错误；C、发现有人触电应先切断电源，然后在施救，故C正确；D、电冰箱的金属外壳必须接地，故应采用用三脚插头及三孔插座，故D错误。

故选：C。

【点评】本题是对安全用电常识的考查，要求能运用物理知识解决实际问题。

12．（2018•枣庄）在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。

A．（1）和（2）B．（2）和（3）C．（1）和（3）D．（2）和（4）【分析】家庭电路中电流过大，会引起家庭电路中空气开关跳闸。

其原因主要有两种，一是用电器短路，二是用电器的总功率过大。

根据各种情况中的现象，进行判断。

【解答】解：（1）电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；（2）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；（3）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；（4）户外输电线绝缘皮破损，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸。

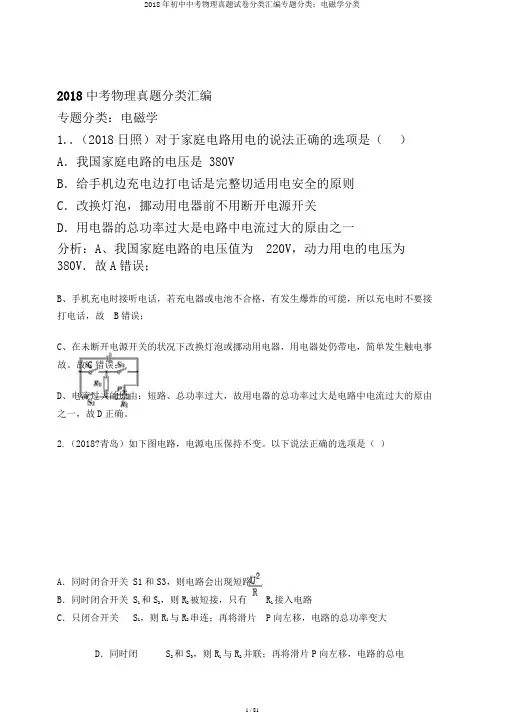

2018中考物理真题分类汇编专题分类：电磁学1..（2018日照）对于家庭电路用电的说法正确的选项是（）A．我国家庭电路的电压是 380VB．给手机边充电边打电话是完整切适用电安全的原则C．改换灯泡，挪动用电器前不用断开电源开关D．用电器的总功率过大是电路中电流过大的原由之一分析：A、我国家庭电路的电压值为220V，动力用电的电压为380V．故A错误；B、手机充电时接听电话，若充电器或电池不合格，有发生爆炸的可能，所以充电时不要接打电话，故B错误；C、在未断开电源开关的状况下改换灯泡或挪动用电器，用电器处仍带电，简单发生触电事故。

故C错误；D、电流过大的原由：短路、总功率过大，故用电器的总功率过大是电路中电流过大的原由之一，故D正确。

2.（2018?青岛）如下图电路，电源电压保持不变。

以下说法正确的选项是（）A．同时闭合开关 S1和S3，则电路会出现短路B．同时闭合开关 S1和S2，则R2被短接，只有R1接入电路C．只闭合开关S1，则R1与R2串连；再将滑片P向左移，电路的总功率变大D．同时闭S2和S3，则R1与R2并联；再将滑片P向左移，电路的总电合开关阻变小分析：A、由图知，同时闭合开关S1和S3，导线将电源两极连结起来，则电路会出现短路，故A正确；B、同时闭合开关S1和S2，则R1被短接（被短路），只有R2接入电路，故B错误；C、只闭合开关S1，则R1与R2串连；再将滑片P向左移，变阻器连入电路中的电阻变小，依据电阻的串连规律，总电阻变小，依据P=可知，电路的总功率变大，故C正确；D、同时闭合开关S2和S3，则R1与R2并联；再将滑片P向左移，变阻器连入电路中的电阻变小，依据电阻的并联规律，电路的总电阻变小，故D正确。

应选：ACD。

应选：D。

3.（2018潍坊）“爱惜生命，注意安全”是中学生应具备的基本安全意识。

以下对于安全用电的说法正确的选项是（）．只需不接触高压设施就不会触电．使用测电笔时，手指不可以接触笔尾金属体C．电灯的开关能够接在零线和灯泡之间．一旦发生触电事故，应先切断电源再进行急救分析:A、安全用电的原则是：不接触低压带电体，不凑近高压带电体，故A错误；B、使用测电笔鉴别火线时，必定要用手涉及笔尾的金属部分，不然简单造成误判，以为带电体不带电是十分危险的，故B错误；C、控制电路的开关应当接着用电器和火线之间，故错误；D、发生触电事故时，千万不可以用手去拉触电者，第一要立刻切断电源再采纳举措急救触电者，故D正确。

2018年中考物理试题附答案本试题分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分，共6 页，满分70 分。

考试时间60 分钟。

注意事项：1．答题前，请考生仔细阅读答题卡上的注意事项，并务必按照相关要求作答。

2．考试结束后，监考人员将本试卷和答题卡一并收回。

第Ⅰ卷（选择题共30 分）一、选择题（本题共15 题，共30 分。

以下每题各只有一个正确答案，选对得2 分；多选、错选均不得分；把正确答案的序号用铅笔涂在答题卡的规定位置）1．下列数据中，最接近生活实际的是A．人体正常体温约为42 ℃B．泰山山顶上的大气压约为1.8×105Pa C．一支新2B 铅笔的长度约为50cm D．一位普通初中生的质量约为50kg2．关于声现象，下列说法正确的是A．只要物体振动，人们就能听到声音B．人们能分辨蛙声和蝉鸣，是因为它们的音调不同C．学校周边“禁止鸣笛”，是在声源处控制噪声D．人们利用超声检测锅炉是否有裂纹，说明声音可以传递能量3．下列现象中，对应的物理知识是“光的直线传播”的是A．射击瞄准时要做到“三点一线”B．游泳池注水后，看上去好像变浅了C．在平静的湖面可以看到蓝天白云D．太阳光经过三棱镜后可以产生彩色光带4．下列有关热和能的说法中，正确的是A．发生热传递时，温度总是从高温物体传递给低温物体B．一块00C 的冰熔化成00C的水后，温度不变，内能变大C．内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能D．夏天在室内洒水降温，利用了水的比热容较大的性质5．下列做法符合安全用电原则的是A．家用保险丝熔断后，可用铁丝或铜丝代替B．雷雨天气可以站在大树下避雨C．选用插座时，所有家用电器都使用两孔插座D．搬动电器前应断开电源开关6．下列物态变化过程中，需要吸收热量的是A．湖水结成冰B．樟脑丸变小C．露珠的形成D．雾凇的形成7．如图所示的电路中，小灯泡L1、L2 规格相同，闭合开关S 后，发现L1 不亮，L2 发光。

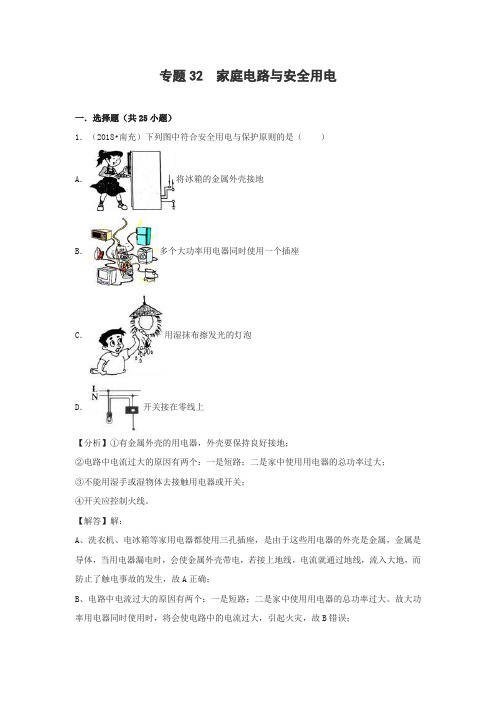

专题32 家庭电路与安全用电一．选择题（共25小题）1．（2018•南充）下列图中符合安全用电与保护原则的是（）A．将冰箱的金属外壳接地B．多个大功率用电器同时使用一个插座C．用湿抹布擦发光的灯泡D．开关接在零线上【分析】①有金属外壳的用电器，外壳要保持良好接地；②电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大；③不能用湿手或湿物体去接触用电器或开关；④开关应控制火线。

【解答】解：A、洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故A正确；B、电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。

故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾，故B错误；C、因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，使人触电，故C错误；D、接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套。

如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故。

所以开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故D错误。

故选：A。

2．（2018•天津）在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。

下图中插线板电路连接符合上述现象及安全用电要求的是（）A．B． C．D．【分析】干路开关控制所有的用电器。

并联电路各用电器之间互不影响，串联电路的用电器互相影响。

【解答】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故A正确；故选：A。

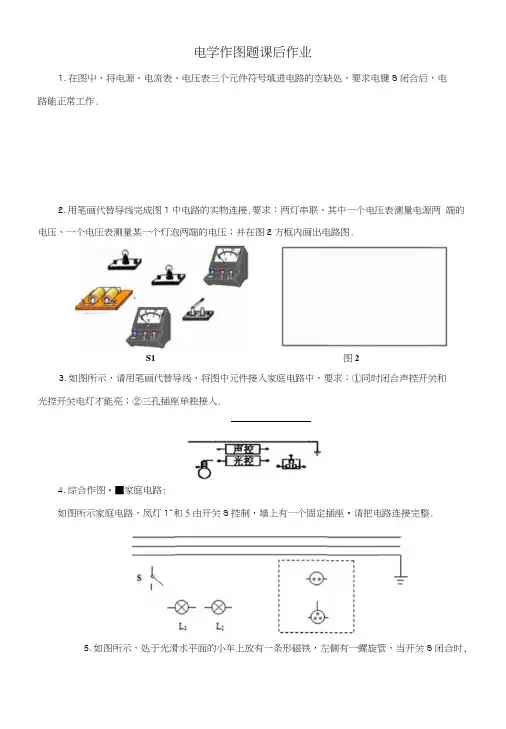

电学作图题课后作业1. 在图屮，将电源、电流表、电压表三个元件符号填进电路的空缺处，要求电键S 闭合后，电 路能正常工作.2. 用笔画代替导线完成图1中电路的实物连接.要求：两灯串联，其中一个电压表测量电源两 端的电压、一个电压表测量某一个灯泡两端的电压；并在图2方框内画出电路图.S1 图23. 如图所示，请用笔画代替导线，将图中元件接入家庭电路中，要求：①同时闭合声控开关和 光控开关电灯才能亮；②三孔插座单独接入.4. 综合作图・■家庭电路:如图所示家庭电路，凤灯1“和5由开关S 控制，墙上有一个固定插座•请把电路连接完整.5. 如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺旋管，当开关S 闭合时,................................... .............................发现小车向右运动，请在图中标出电源的正负极，通电螺线管的N、S极和A点处磁感线的方向.6.闭合开关后，小磁针静止时北极的指向如图所示，请标出螺线管左端的磁极名称，并画出螺线管上导线的绕向.电学作图题参考答案1.解：根据串联特点可知，滑动变阻器与灯泡应是串联连接，则左边或右边的空缺处应是电源和电流表，中间的空缺处应是相当于开路的电压表，故答案如下:LR2.解：将两灯串联，因电源电压为3V,所以两电压表选用小量程，将一个电压表并联的电源两端的，另处一个电压并联在另处一个灯泡两端，注意电压表正负接线柱的连接，如下左图所示：3.解：灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套;三孔插座与灯泡并联，其接法为：左零右火上接地，如下图所示：4.解：（1）由于家庭电路屮的各个用电器是并联连接，所以比电路屮的两盏日光灯Li和L2并联，开关接在干路上同时控制两盏灯泡：（2）首先辨别上面三根线地线、火线、零线.两孔插座接法：左孔接零线，右孔接火线；（2）安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线.如图所示：5.解：从图可知，条形磁铁的右端是S极，左端为"极；由于同名磁极相互排斥，异名磁极相互吸引，可知通电螺线管的右端是N极，左端是S极；根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电源的右端为正极，左端是负极；在磁体的外部，磁感线都是从磁体的N极出来冋到S极，所以磁感线方向都向右.如图所示:6.解：由磁极间的相互作用规律可知，通电螺线管的右端为N极，左端为S极.根据安培定则,伸出右手使大拇指指向通电螺线管的N极（即螺线管的右端），则四指弯曲的方向为电流的方向, 结合电流由螺线管的左端流入画出绕线方法，答案如图所示:。

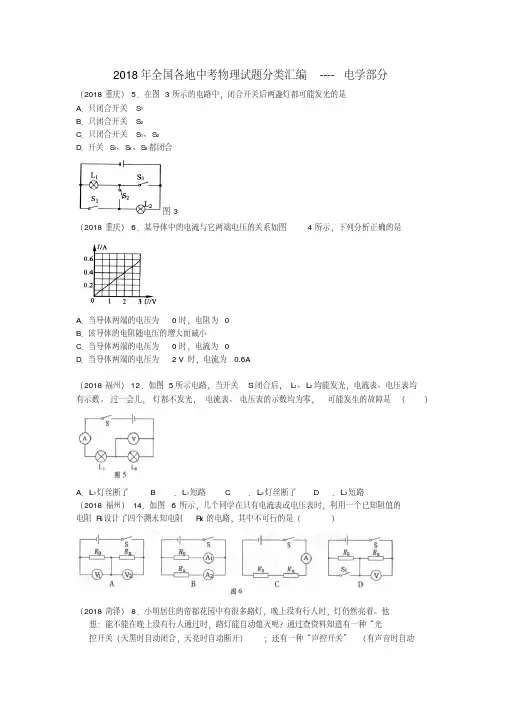

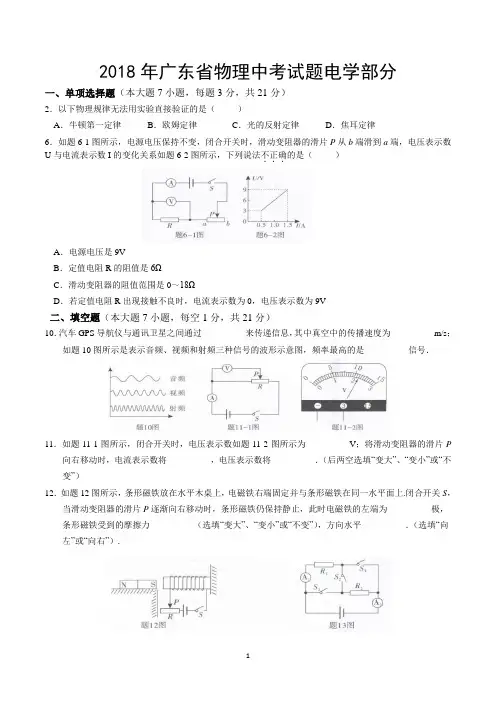

2018年全国各地中考物理试题分类汇编----电学部分（2018重庆）5．在图3所示的电路中，闭合开关后两盏灯都可能发光的是A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2D．开关S1、S2、S3都闭合图3（2018重庆）6．某导体中的电流与它两端电压的关系如图4所示，下列分析正确的是A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为 2 V时，电流为0.6A（2018福州）12．如图5所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数。

过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（）A．L1灯丝断了 B．L1短路 C．L2灯丝断了 D．L2短路（2018福州）14．如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是（）（2018菏泽）8．小明居住的帝都花园中有很多路灯，晚上没有行人时，灯仍然亮着。

他想：能不能在晚上没有行人通过时，路灯能自动熄灭呢？通过查资料知道有一种“光控开关（天黑时自动闭合，天亮时自动断开）；还有一种“声控开关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）。

小明利用这两种开关设计了一个“聪明”的电路：（1）白天路灯不亮（2）晚上有人走动发出声音时，路灯自动亮起来，一分钟后，若再无声音就自动断开请判断小明设计的电路图是图4中的（）图4（2018杭州）17.利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。

其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。

下列电路图中合理的是（2018衢州）20．为保证司乘人员的安全，轿车上设有安全带未系提示系统。

当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。

专题12 电路电流电压电阻一、单选题1．如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A. 带电棒一定带负电B. 带电棒一定带正电C. 两片金属箔一定带同种电荷D. 两片金属箔一定带异种电荷【来源】四川省自贡市2018年中考物理试题【答案】C点睛：解决此题要知道，验电器的工作原理是同种电荷相互排斥。

在已知带电棒电生的情况下，可判断金属箔上的电性。

2．带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行。

下列电路设计符合要求的（）A. B. C. D.【来源】四川省自贡市2018年中考物理试题【答案】D【解析】A. 由电路图可知,开关S1闭合时电动机工作,再闭合S2时电动机和加热器并联同时工作，加热器不能独立工作，故A不符合题意；B. 由电路图可知,开关S1闭合时加热器工作,再闭合S2时电动机和加热器并联同时工作，电动机不能独立工作，故B不符合题意；C. 由电路图可知,开关S1闭合时电动机和加热器串联同时工作,再闭合S2时电动机工作，加热器不能独立工作，故C不符合题意；D. 由电路图可知,只闭合S1时电动机工作,只闭合S2时加热器工作，电动机和加热器均能独立进行，故D符合题意。

故选D.3．如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（）A. 甲灯短路B. 乙灯短路C. 甲灯断路D. 乙灯断路【来源】江苏省2018年南京市中考物理试题【答案】B点睛：先分析电路的连接方式，即两灯泡串联连接，电流表测量电路中的电流，电压表测量乙两端电压，然后根据选项逐一分析，并选出符合要求的选项。

4．为了纪念物理学家对物理学的杰出贡献，常用他们的名字命名一些物理量单位。

电流的单位是用下列哪位物理学家的名字来命名的（）A. 法拉第B. 帕斯卡C. 牛顿D. 安培【来源】湖北省襄阳市2018年中考物理试题【答案】D【解析】法拉第发现了电磁感应现象，但法拉第不是电流的单位，故A错误；在国际单位制中，压强的国际单位是帕斯卡；力的国际单位是牛顿；电流的国际单位是安培，故只有D符合题意，故选D。

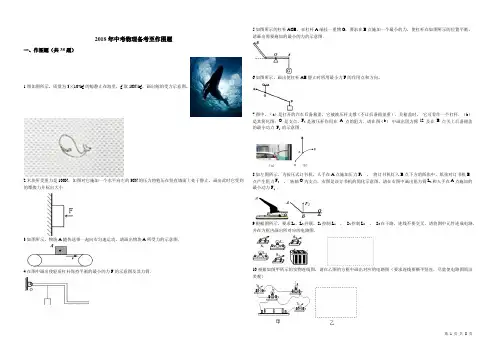

2018年中考物理备考至作图题一、作图题（共38题）1.图如图所示，质量为3╳104kg的鲸静止在海里，g取10N/kg，画出鲸的受力示意图。

2.木块所受重力是100N，如图对它施加一个水平向左的30N的压力将他压在竖直墙面上处于静止，画出此时它受到的摩擦力并标出大小.3.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．4.在图中画出使轻质杠杆保持平衡的最小的力F的示意图及其力臂．5.如图所示的杠杆AOB，在杠杆A端挂一重物G，要求在B点施加一个最小的力，使杠杆在如图所示的位置平衡，请画出需要施加的最小的力的示意图．6.如图所示，画出使杠杆AB静止时所用最小力F的作用点和方向。
