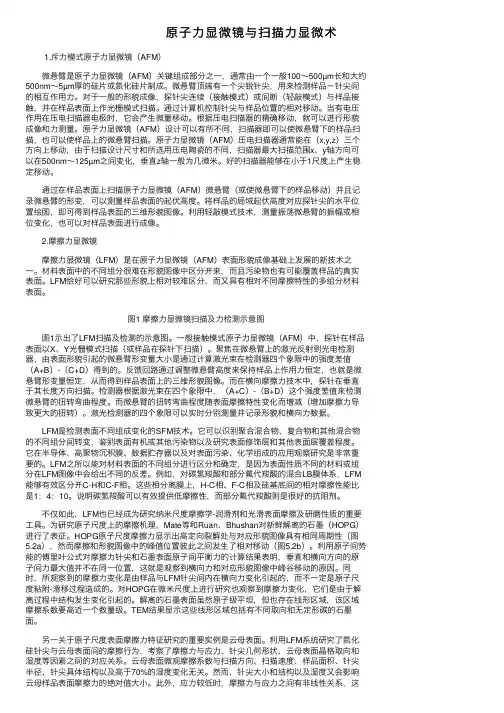

原⼦⼒显微镜与扫描⼒显微术 1.斥⼒模式原⼦⼒显微镜(AFM) 微悬臂是原⼦⼒显微镜(AFM)关键组成部分之⼀,通常由⼀个⼀般100~500µm长和⼤约500nm~5µm厚的硅⽚或氮化硅⽚制成。
微悬臂顶端有⼀个尖锐针尖,⽤来检测样品-针尖间的相互作⽤⼒。
对于⼀般的形貌成像,探针尖连续(接触模式)或间断(轻敲模式)与样品接触,并在样品表⾯上作光栅模式扫描。
通过计算机控制针尖与样品位置的相对移动。
当有电压作⽤在压电扫描器电极时,它会产⽣微量移动。
根据压电扫描器的精确移动,就可以进⾏形貌成像和⼒测量。
原⼦⼒显微镜(AFM)设计可以有所不同,扫描器即可以使微悬臂下的样品扫描,也可以使样品上的微悬臂扫描。
原⼦⼒显微镜(AFM)压电扫描器通常能在(x,y,z)三个⽅向上移动,由于扫描设计尺⼨和所选⽤压电陶瓷的不同,扫描器最⼤扫描范围x、y轴⽅向可以在500nm~125µm之间变化,垂直z轴⼀般为⼏微⽶。
好的扫描器能够在⼩于1尺度上产⽣稳定移动。
通过在样品表⾯上扫描原⼦⼒显微镜(AFM)微悬臂(或使微悬臂下的样品移动)并且记录微悬臂的形变,可以测量样品表⾯的起伏⾼度。
将样品的局域起伏⾼度对应探针尖的⽔平位置绘图,即可得到样品表⾯的三维形貌图像。
利⽤轻敲模式技术,测量振荡微悬臂的振幅或相位变化,也可以对样品表⾯进⾏成像。
2.摩擦⼒显微镜 摩擦⼒显微镜(LFM)是在原⼦⼒显微镜(AFM)表⾯形貌成像基础上发展的新技术之⼀。
材料表⾯中的不同组分很难在形貌图像中区分开来,⽽且污染物也有可能覆盖样品的真实表⾯。
LFM恰好可以研究那些形貌上相对较难区分、⽽⼜具有相对不同摩擦特性的多组分材料表⾯。
图1 摩擦⼒显微镜扫描及⼒检测⽰意图 图1⽰出了LFM扫描及检测的⽰意图。
⼀般接触模式原⼦⼒显微镜(AFM)中,探针在样品表⾯以X、Y光栅模式扫描(或样品在探针下扫描)。
聚焦在微悬臂上的激光反射到光电检测器,由表⾯形貌引起的微悬臂形变量⼤⼩是通过计算激光束在检测器四个象限中的强度差值(A+B)-(C+D)得到的。

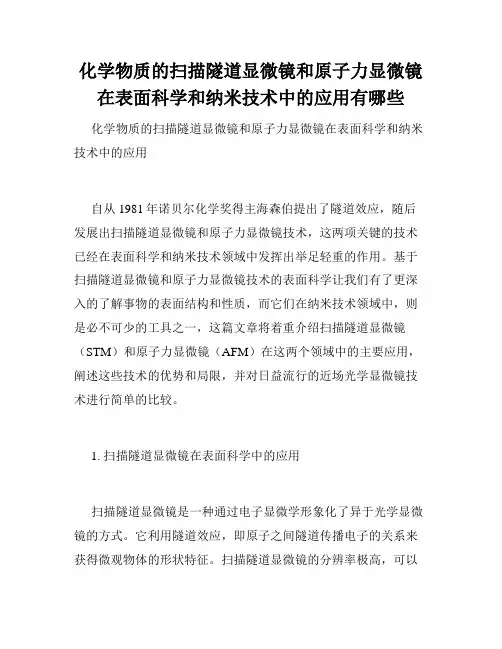

化学物质的扫描隧道显微镜和原子力显微镜在表面科学和纳米技术中的应用有哪些化学物质的扫描隧道显微镜和原子力显微镜在表面科学和纳米技术中的应用自从1981年诺贝尔化学奖得主海森伯提出了隧道效应,随后发展出扫描隧道显微镜和原子力显微镜技术,这两项关键的技术已经在表面科学和纳米技术领域中发挥出举足轻重的作用。
基于扫描隧道显微镜和原子力显微镜技术的表面科学让我们有了更深入的了解事物的表面结构和性质,而它们在纳米技术领域中,则是必不可少的工具之一,这篇文章将着重介绍扫描隧道显微镜(STM)和原子力显微镜(AFM)在这两个领域中的主要应用,阐述这些技术的优势和局限,并对日益流行的近场光学显微镜技术进行简单的比较。
1. 扫描隧道显微镜在表面科学中的应用扫描隧道显微镜是一种通过电子显微学形象化了异于光学显微镜的方式。
它利用隧道效应,即原子之间隧道传播电子的关系来获得微观物体的形状特征。
扫描隧道显微镜的分辨率极高,可以观察到物体上的个别原子和表面缺陷,因此可以用于表面科学的研究领域。
利用扫描隧道显微镜,研究者们可以研究各种表面现象和表面化学反应,提高对物体表面的理解。
除了得到物体表面的形状和构造等静态信息,扫描隧道显微镜可以结合其他装置,获取材料表面的物理或者化学等动态性质。
例如,扫描隧道显微镜可以和液体环境结合起来,观察液体-固体界面上的化学反应。
另外,扫描隧道显微镜还可以通过控制隧道电流来测量样品表面的电导率、电势、成分等信息。
2. 原子力显微镜在表面科学和纳米技术中的应用与扫描隧道显微镜不同的是,原子力显微镜以纳米级别的力来获取样品表面的高分辨率图像。
原子力显微镜在表面科学和纳米技术领域中的应用相当丰富。
在研究表面化学反应时,原子力显微镜可以被用于表征表面菌位,检测化学反应的速率和动力学性质等。
原子力显微镜也可以被用来测量表面的粘性和热导率,以及样品表面的电性质等其它参数。
除了用于表面科学研究,原子力显微镜还是非常有用的纳米制造工具。

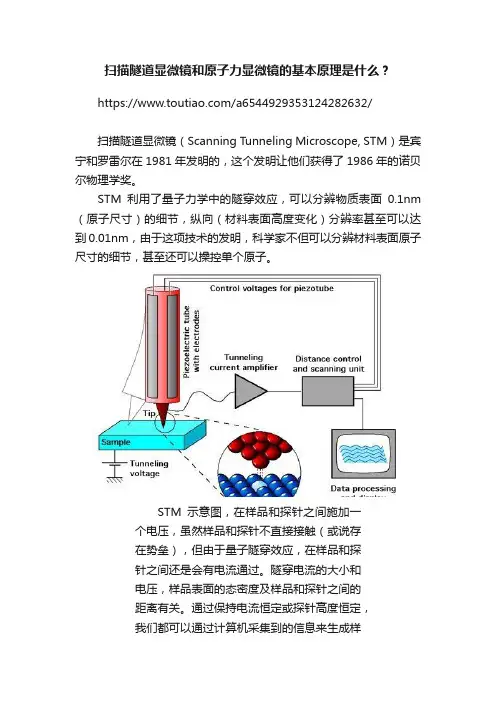

扫描隧道显微镜和原子力显微镜的基本原理是什么?https:///a6544929353124282632/扫描隧道显微镜(Scanning Tunneling Microscope, STM)是宾宁和罗雷尔在1981年发明的,这个发明让他们获得了1986年的诺贝尔物理学奖。
STM利用了量子力学中的隧穿效应,可以分辨物质表面0.1nm (原子尺寸)的细节,纵向(材料表面高度变化)分辨率甚至可以达到0.01nm,由于这项技术的发明,科学家不但可以分辨材料表面原子尺寸的细节,甚至还可以操控单个原子。
STM示意图,在样品和探针之间施加一个电压,虽然样品和探针不直接接触(或说存在势垒),但由于量子隧穿效应,在样品和探针之间还是会有电流通过。
隧穿电流的大小和电压,样品表面的态密度及样品和探针之间的距离有关。
通过保持电流恒定或探针高度恒定,我们都可以通过计算机采集到的信息来生成样品表面的形貌。
如果开个脑洞的话,我们获得了一个一个装配原子以获得特定结构和功能的能力,这是非常了不起的技术进步。
STM的一个主要缺点是样品必须具有导电性,如果没有的话就不能产生隧穿电流,从而导致无法观察。
STM的发明激发了一系列基于类似技术方案的显微术,原子力显微镜(Atomic forcr microscopy, AFM)就是其中之一,但AFM并不要求样品必须导电。
与STM一样,AFM也有微小的探针,这个小的探针在材料的表面扫描,由于它距离材料表面很近,所以能感受到材料表面对探针的微弱的力的作用,与探针相连的微小的悬臂在力的作用下会发生方位的改变,这会使照射在悬臂上的激光光束发生偏转,计算机可以收集并处理这些偏转的光信号,并合成材料表面的形貌。
原子力显微镜原理图。
AFM比STM更便宜实用,目前在实验室里应用的很广泛。
它的分辨率最小可以达到几埃(或几个原子的大小),比STM要差一些,但要比光学显微术强多了。
通过使用不同的探针,原子力显微镜还可以探测压电/铁电,甚至铁磁结构。
扫描隧道显微镜与原子力显微镜原理及应用介绍扫描隧道显微镜(Scanning Tunneling Microscope,简称STM)和原子力显微镜(Atomic Force Microscope,简称AFM)是近代纳米科技研究中最常用的两种显微镜。
它们的工作原理基于量子力学和原子间相互作用的特性,能够在原子尺度上对材料进行高分辨率的观察和测量。
本文将对这两种显微镜的原理和应用进行详细介绍。
一、扫描隧道显微镜(Scanning Tunneling Microscope,简称STM)STM是由布特和罗人于1982年发明的一种高分辨率的表面形貌和电子性质的检测仪器。
它的工作原理基于电子的量子隧穿效应。
当一个金属探针在纳米尺度上与样品表面非常靠近时,由于量子隧穿效应的存在,探针上的电子会通过真空隧穿到样品表面,形成一晶格单位长度上的隧穿电流。
通过控制探针和样品之间的距离,并测量隧穿电流的变化,就可以在纳米尺度上对样品表面的形貌和电导率进行高分辨率的成像。
STM的应用非常广泛。
首先,它可以用于表面形貌的观察和测量。
利用STM的纳米尺度分辨率,可以研究材料表面的形貌结构,比如晶体表面、纳米颗粒的形貌等。
其次,STM可以用于电子能级的探测。
通过测量隧穿电流的大小和变化,可以了解样品的电子性质,比如导体与绝缘体的电子分布、局域缺陷的电子能级等。
另外,STM还可以用于表面化学反应的研究。
通过在STM系统中加入气体环境和局部加热等手段,可以直接观察表面化学反应的过程和反应产物等。
二、原子力显微镜(Atomic Force Microscope,简称AFM)AFM是由盖柏勒(Gerd Binnig)和罗隆德(Heinrich Rohrer)于1986年发明的一种非接触式的力学检测器。
它的工作原理基于探针尖端与表面之间的力的相互作用。
AFM采用非接触的方式,将探针尖端靠近样品表面,并通过测量探针向上弯曲或偏移的程度,来推测表面的形貌和性质。
