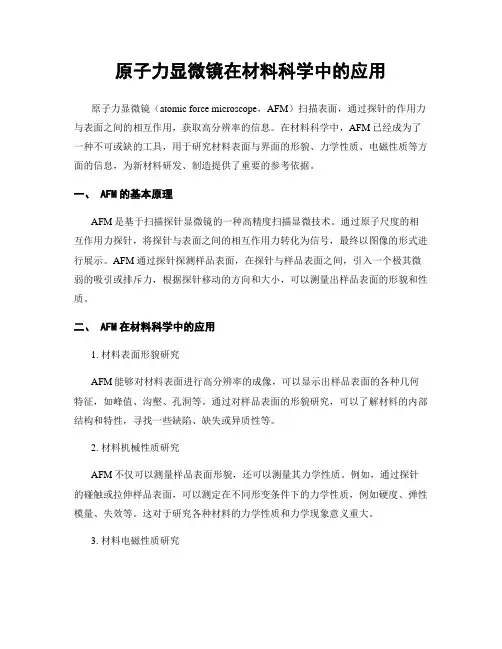

原子力显微镜在材料科学中的应用原子力显微镜（atomic force microscope，AFM）扫描表面，通过探针的作用力与表面之间的相互作用，获取高分辨率的信息。
在材料科学中，AFM已经成为了一种不可或缺的工具，用于研究材料表面与界面的形貌、力学性质、电磁性质等方面的信息，为新材料研发、制造提供了重要的参考依据。
一、 AFM的基本原理AFM是基于扫描探针显微镜的一种高精度扫描显微技术。
通过原子尺度的相互作用力探针，将探针与表面之间的相互作用力转化为信号，最终以图像的形式进行展示。
AFM通过探针探测样品表面，在探针与样品表面之间，引入一个极其微弱的吸引或排斥力，根据探针移动的方向和大小，可以测量出样品表面的形貌和性质。
二、 AFM在材料科学中的应用1. 材料表面形貌研究AFM能够对材料表面进行高分辨率的成像，可以显示出样品表面的各种几何特征，如峰值、沟壑、孔洞等。
通过对样品表面的形貌研究，可以了解材料的内部结构和特性，寻找一些缺陷、缺失或异质性等。
2. 材料机械性质研究AFM不仅可以测量样品表面形貌，还可以测量其力学性质。
例如，通过探针的碰触或拉伸样品表面，可以测定在不同形变条件下的力学性质，例如硬度、弹性模量、失效等。
这对于研究各种材料的力学性质和力学现象意义重大。
3. 材料电磁性质研究通过改变AFM的运作模式，可以测量材料表面的电荷分布、电荷本身的属性及其变化和材料的光学性质。
例如，通过采用非接触模式的AFM，可测量样品表面的电荷分布和电荷密度分布；而通过调整扫描模式和相位角度，可以研究材料的光学性质。
4. 材料化学性质研究AFM在化学领域中也被广泛应用。
例如，利用AFM在高分辨率下的成像能力，可以观测到分子间的相互作用及其阻碍作用。
同时也可以观察到化学反应的发生过程，如金属表面的氧化过程、化学反应过程中的原子和分子运动等。
三、 AFM技术在未来的发展当前，AFM技术已经成为了一种非常重要的表面分析和表征方法。
原子力显微镜（afm）的基本构成原子力显微镜（Atomic Force Microscope，简称AFM）是一种用来观察物质表面形貌的高精密显微镜。
它采用原子力探针技术，可以在几个纳米至几个微米的尺度范围内进行观测，并能提供非常高分辨率的表面形貌信息。
AFM的基本构成包括机械支撑系统、探针系统和控制系统。
下面将分别介绍其构成要素。
1.机械支撑系统：机械支撑系统是AFM的重要组成部分，用于稳定和保持探针与样品之间的相对位置。
它通常由几个关键部件组成：-扫描装置：扫描装置用于水平移动样品或探针，以实现对样品表面的扫描。
扫描装置由X、Y、Z三个方向上的驱动器组成，可实现物理、电机或压电驱动。
-压电陶瓷：压电陶瓷在AFM中用于控制探针的位置和微小位移。
当施加电压时，压电陶瓷会发生形变，从而移动探针的位置。
-悬臂杆：悬臂杆作为一种机械支撑装置，用于支撑和稳定探针的位置。
悬臂杆通常由弹性材料制成，如硅或硅质材料。
2.探针系统：探针系统是AFM的核心部件，用于接触和测量样品表面的形貌。
探针系统通常由两个主要组件组成：-探针：探针是AFM中与样品直接接触并进行测量的部分。
它通常由硅制成，并在其一侧附着探针尖端。
探针尖端具有非常小的尺寸，在几纳米至几十纳米之间。
-接收器：接收器用于接收探针与样品之间的相互作用力。
它通常由光学或电子传感器组成，可测量探针的位移，并将其转换为电信号。
3.控制系统：控制系统用于控制和测量AFM的各种参数，以提供准确的表面形貌信息。
它通常由几个关键组件组成：-仪器控制器：仪器控制器用于控制AFM的各种操作，如扫描速度、力量控制等。
它具有一个用户界面，可以通过操作界面进行参数设置和图像显示。
-数据采集卡：数据采集卡用于接收和记录探针接触样品时的力信号，并将其转换为数字信号。
这些数据可以被后续分析软件用于生成图像和数据处理。
-反馈系统：反馈系统用于监测和控制探针与样品之间的相互作用力。
它通过比较实际测量力和设定的参考力，并调整探针位置和扫描速度，以保持探针与样品之间的相对位置不变。
原子力显微镜原理介绍原子力显微镜（Atomic Force Microscope，AFM）是一种利用原子力相互作用的显微镜，可以在原子尺度上对样品表面进行高分辨率的成像。
AFM具有高分辨率、高灵敏度、无需对样品进行特殊处理等优点，被广泛应用于材料科学、生物科学等领域。
AFM的原理基于力电荷耦合作用。
当扫描探针和样品表面之间存在距离时，由于它们之间的静电力、范德华力及表面张力等作用，会使探针弯曲。
AFM通过在探针上施加压电力来对探针进行调节，使与样品表面的相互作用力保持恒定，从而测量得到探针的形变信息。
通过对形变信息的处理，可以得到样品表面的三维拓扑图像。
AFM的核心组成部分是扫描探头和力传感器。
扫描探头通常由一个尖端和一段弯曲的弹簧杆组成。
尖端的大小一般在纳米尺度，可以用于成像不同大小和形状的样品。
弹簧杆的弯曲情况则是通过力传感器来测量的。
在AFM操作过程中，首先将样品固定在一个大型可移动的扫描平台上。
然后，将扫描探头靠近样品表面，使其与样品之间的距离保持在1-10纳米的量级范围内。
通过扫描平台的控制，可以使探针在样品表面上进行扫描。
当探针在样品表面上移动时，它所受到的相互作用力会随着扫描位置的改变而改变。
根据探针的形变，可以准确测量样品表面的高程和形貌信息。
AFM可以通过不同的模式进行操作，常见的模式包括接触模式、非接触模式和振动模式等。
接触模式是最常用的模式，通过将探针与样品表面保持接触，测量形变信息。
非接触模式则是通过探针与样品表面之间的范德华力进行作用，避免了对样品的破坏。
振动模式则是通过控制探针的共振频率来得到形变信息。
AFM不仅可以提供样品表面形貌信息，还可以测量样品的力学性质。
通过改变探针与样品表面之间的相互作用力的大小和方向，可以测量样品的硬度、弹性模量等力学参数。
总之，原子力显微镜是一种利用原子力相互作用实现高分辨率成像的显微镜。
通过测量探针的形变信息，可以获得样品表面的三维拓扑图像和力学性质。
原子力显微镜基础知识解读原子力显微镜（Atomic Force Microscope，AFM）是一种高分辨率的显微镜，可用于研究物质的表面形态、力学性质等。
AFM采用扫描探针从样品表面扫描，利用针尖与样品表面的相互作用力来获得样品表面的形貌信息。
AFM具有高分辨率、非接触测量、可以在常温常压下进行实验等优点，因此被广泛应用于物理、化学、材料等多个领域的研究。
AFM工作原理AFM探头在扫描样品表面的过程中，通过针尖与样品表面的相互作用力（包括原子间力、化学键力、范德华力、弹性力等）来感知样品表面形态信息。
AFM采用的采样频率一般在几十赫兹到几百赫兹之间，探测范围在纳米到微米之间，精度可达纳米级别。
AFM探测原理大体可以分为力-位移探测和干涉仪探测两种方式。
力-位移探测是利用弹性探针尖部与样品表面间的相互作用力来感知样品表面形态信息。
探针在扫描样品表面时，探针尖部的位置发生微小变化，这种变化可以通过晶体谐振试验测量得到。
干涉仪探测则是采用光学干涉原理，通过探针尖部的振动干涉信号来获得样品表面形态的信息。
AFM应用领域AFM在各个领域有着广泛的应用。
在表面形态方面，AFM可以获得样品表面形貌、粗糙度、角度等信息。
在生物领域，AFM 可以用于测量蛋白质、DNA、细胞等的力学性质，如弹性模量、形变硬度等。
在材料科学领域，AFM可以用于材料表面物理性质的研究，如表面润湿性、磁性、电学性质等。
在纳米科技领域，AFM可以用于制备纳米结构及其表面形态研究等。
使用AFM时需要注意的事项在使用AFM时需注意：1、准备好样品。
样品应具备光洁度、平整度等要求，要排除可能引起探针损坏或测量误差的因素。
2、确定扫描范围。
根据需要获得的样品表面信息，确定扫描范围及分辨率。
3、选择适量的力度。
根据样品类型及探针硬度等因素，选择适量的力度。
4、检测探针。
检测探针的质量及硬度等特性。
5、设置参数。
根据采样方式、探租类型及大小等，设置相应的参数。
化学物质的原子力显微镜原子力显微镜（Atomic Force Microscope，AFM）是一种能够获得材料表面拓扑结构信息的先进纳米分析仪器。
利用其高分辨率的成像能力，我们可以观察和研究化学物质的微观结构和性质。
本文将介绍原子力显微镜的工作原理、应用领域以及未来的发展趋势。
一、工作原理原子力显微镜是一种基于在原子尺度上感知力的技术。
其工作原理可以简单概括为通过探针与样品表面之间的相互作用来获取样品表面形貌信息。
其关键部件是一个高精度的微悬臂，类似一个弹簧，其尖端装配有一个纳米级的探针。
当探针靠近样品表面时，通过悬臂的微弯变化，可以感知到与样品表面的相互作用力。
通过记录探针与样品的相对位置变化，就可以重构出样品的表面形貌。
二、应用领域1. 材料科学研究：原子力显微镜可以帮助我们观察材料的晶格结构、表面形貌和纳米尺度下的力学性质。
这对于材料研究和新材料的开发具有重要意义。
2. 纳米电子学：原子力显微镜可以在纳米尺度上探测和调控器件的结构和性能。
这对于纳米电子器件的设计和制备具有重要的参考价值。
3. 生物医学领域：原子力显微镜可用于研究生物材料的表面形貌、细胞力学性质和蛋白质折叠状态。
这对于生物医学研究、药物开发和疾病诊断具有重要作用。
三、未来发展趋势1. 高速成像：目前，原子力显微镜的成像速度相对较慢，通常需要几分钟到几小时来获得一张高质量的成像图像。
未来的发展方向是提高成像速度，实现快速、实时的成像。
2. 多模式集成：当前的原子力显微镜通常只能提供一种成像模式，如接触模式或非接触模式。
未来的发展方向是实现多模式集成，使得同一台仪器能够提供多种不同的成像模式。
3. 原位测量：原子力显微镜通常是在大气环境下进行成像，而在许多应用领域，如材料科学和生物医学，所研究的样品往往需要在真空、高温或湿润等特殊环境下进行测量。
未来的发展方向是实现原位测量，使得原子力显微镜能够适应更多的实际应用需求。
结语原子力显微镜作为一种强大的纳米级成像工具，已经在许多领域展现出巨大的潜力。
原子力显微镜在材料科学领域的表面分析应用原子力显微镜（Atomic Force Microscope，简称AFM）是一种利用原子间相互作用进行表面成像和测量的仪器。
它具有高分辨率、高灵敏度和广泛的适用性，因此在材料科学领域的表面分析应用中扮演着重要角色。
本文将详细介绍原子力显微镜的原理和在材料科学中的四个主要应用方面。
首先，原子力显微镜在材料表面形貌观察和表征方面起到了重要作用。
传统的光学显微镜由于衍射的光线限制，无法提供高于光波长的空间分辨率，而原子力显微镜利用纳米级探针与样品表面的相互作用，可以实现纳米级甚至原子级的表面成像。
通过测量探针的位移，可以绘制出样品表面的形貌图像，并能够显示出表面上的微观结构和纳米级甚至原子级的凹凸特征。
其次，原子力显微镜在力学性能研究中的应用也非常重要。
材料的力学性能受到多种因素的影响，如表面的粗糙度、材料的硬度和弹性模量等。
原子力显微镜可以通过探针与样品表面的相互作用力来测量其硬度和弹性模量。
通过在不同位置测量硬度的变化，可以对材料的力学特性进行定量分析。
此外，原子力显微镜还可用于评估材料的磨损和疲劳行为，对材料的力学性能进行全面的研究。
第三，原子力显微镜在纳米尺度下的电学性能研究中也发挥着重要作用。
材料的电学性能对许多电子器件的性能和稳定性具有重要影响。
原子力显微镜可以通过探针的引入和控制，在纳米尺度下测量材料的电导率、电荷分布和电势分布等电学性能参数。
由于材料的电性质与其表面结构和化学组成之间密切相关，因此原子力显微镜在研究和优化纳米器件的电学性能方面具有独特优势。
最后，原子力显微镜在材料表面化学分析研究中的应用也不可忽视。
材料的化学成分与其性质和性能密切相关。
原子力显微镜通过在探针上引入化学敏感分子，可以实现对样品表面化学成分的高分辨率定量分析。
通过检测探针与样品表面的相互作用力的变化，可以获得表面化学成分的信息。
这对于研究材料的催化性能、吸附性能和化学反应动力学等方面非常有价值。
