常用光模块的收发光功率范围速查

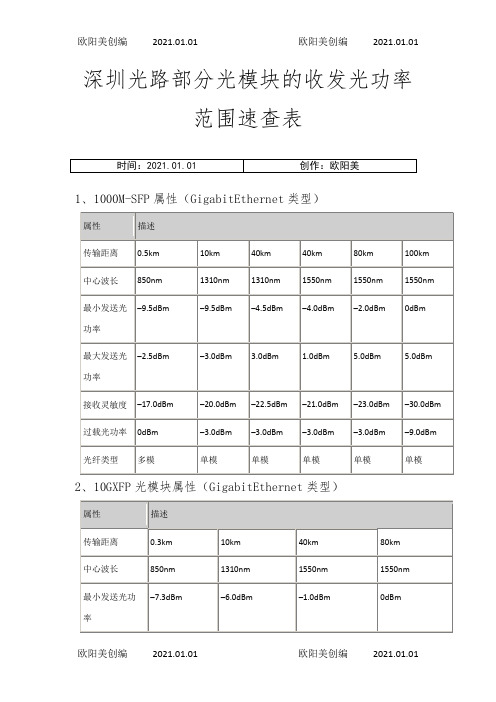

深圳光路部分光模块的收发光功率范围速查表1、1000M-SFP属性（GigabitEthernet类型）
2、10G XFP光模块属性（GigabitEthernet类型）
属性描述
光纤类型多模单模单模单模
3、10G XFP光模块属性（POS类型）
属性描述
传输距离10km 40km 80km 中心波长850nm 1310nm 1550nm 1550nm 最小发送光功率–––0dBm 最大发送光功率––
接收灵敏度––––过载光功率–––光纤类型多模单模单模单模
1、正常情况
<ShenZhen_SR8805>dis transceiver diagnosis interface GigabitEthernet 2/1/4 GigabitEthernet2/1/4 transceiver diagnostic information:
Current diagnostic parameters:
Temp.(°C) Voltage(V) Bias(mA) RX power(dBM) TX power(dBM)
39
2、异常情况
产品种类已扩大到包括CWDM粗波分/DWDM密集波混合传输设备、集成接入设备、协议转换器、三层交换机、光纤收发器、ONU、光模块、分路器、交接箱、熔纤盘、尾纤、法兰、衰减器无源波分复用器件等在内的十多个系列。

光模块的技术参数2007-12-06 17:151、光模块传输数率：指每秒传输比特数，单位Mb/s或Gb/s。

2、光模块发射光功率和接收灵敏度：发射光功率指发射端的光强，接收灵敏度指可以探测到的光强度。

两者都以dBm为单位，是影响传输距离的重要参数。

光模块可传输的距离主要受到损耗和色散两方面受限。

损耗限制可以根据公式：损耗受限距离＝（发射光功率-接收灵敏度）/光纤衰减量来估算。

光纤衰减量和实际选用的光纤相关。

一般目前的光纤可以做到1310nm波段km，1550nm 波段km甚至更佳。

50um多模光纤在850nm波段4dB/km 1310nm波段2dB/km。

对于百兆、千兆的光模块色散受限远大于损耗受限，可以不作考虑。

3、10GE光模块遵循的标准，传输的距离和选用光纤类型、光模块光性能相关。

4、饱和光功率值指光模块接收端最大可以探测到的光功率，一般为-3dBm。

当接收光功率大于饱和光功率的时候同样会导致误码产生。

因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。

5、传输距离光模块的传输距离分为短距、中距和长距三种。

一般认为2km及以下的为短距离，10～20km的为中距离，30km、40km及以上的为长距离。

光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。

损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。

色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。

因此，用户需要根据自己的实际组网情况选择合适的光模块，以满足不同的传输距离要求。

6、中心波长中心波长指光信号传输所使用的光波段。

目前常用的光模块的中心波长主要有三种：850nm波段、1310nm波段以及1550nm波段850nm波段：多用于短距离传输1310nm和1550nm波段：多用于中长距离传输光纤光模块应用特性和检测参数值的参考1引言今天，以太网技术已成为局域网中不可或缺、暂时还无可取代的技术。

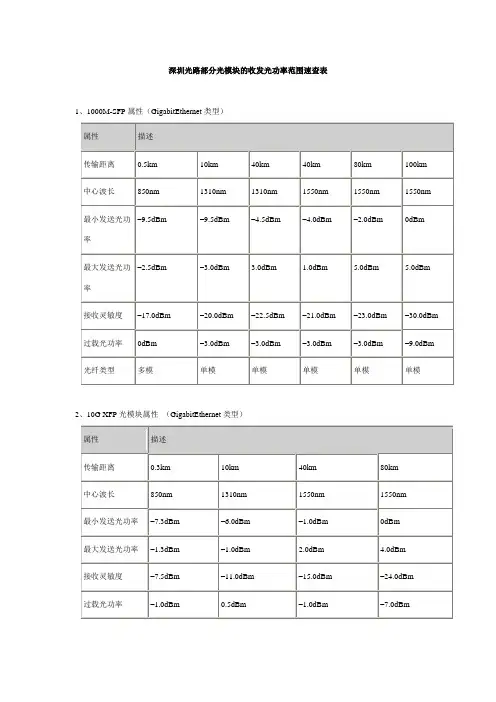

常用光模块的收发光功率范围速查表
1、1000M-SFP属性（GigabitEthernet类型）
2、10G XFP光模块属性（GigabitEthernet类型）
3、10G XFP光模块属性（POS类型）
1、正常情况
<GanZhou_SR8805>dis transceiver diagnosis interface GigabitEthernet 2/1/4 GigabitEthernet2/1/4 transceiver diagnostic information:
Current diagnostic parameters:
Temp.(°C) Voltage(V) Bias(mA) RX power(dBM) TX power(dBM)
39 3.35 17.16 -15.48 -5.62
2、异常情况
制度说明
制度是以执行力为保障的。

“制度”之所以可以对个人行为起到约束的作用，是以有效的执行力为前提的，即有强制力保证其执行和实施，否则制度的约束力将无从实现，对人们的行为也将起不到任何的规范作用。

只有通过执行的过程制度才成为现实的制度，就像是一把标尺，如果没有被用来划线、测量，它将无异于普通的木条或钢板，只能是可能性的标尺，而不是现实的标尺。

制度亦并非单纯的规则条文，规则条文是死板的，静态的，而制度是对人们的行为发生作用的，动态的，而且是操作灵活，时常变化的。

是执行力将规则条文由静态转变为了动态，赋予了其能动性，使其在执行中得以实现其约束作用，证明了自己的规范、调节能力，从而得以被人们遵守，才真正成为了制度。

深圳光路部分光模块的收发光功率范围速查表1、1000M-SFP属性（GigabitEthernet类型）
2、10G XFP光模块属性（GigabitEthernet类型）
3、10G XFP光模块属性（POS类型）
1、正常情况
<ShenZhen_SR8805>dis transceiver diagnosis interface GigabitEthernet 2/1/4 GigabitEthernet2/1/4 transceiver diagnostic information:
Current diagnostic parameters:
Temp.(°C) Voltage(V) Bias(mA) RX power(dBM) TX power(dBM)
39 3.35 17.16 -15.48 -5.62
2、异常情况
产品种类已扩大到包括CWDM粗波分/DWDM密集波混合传输设备、集成接入设备、协议转换器、三层交换机、光纤收发器、ONU、光模块、分路器、交接箱、熔纤盘、尾纤、法兰、衰减器无源波分复用器件等在内的十多个系列
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

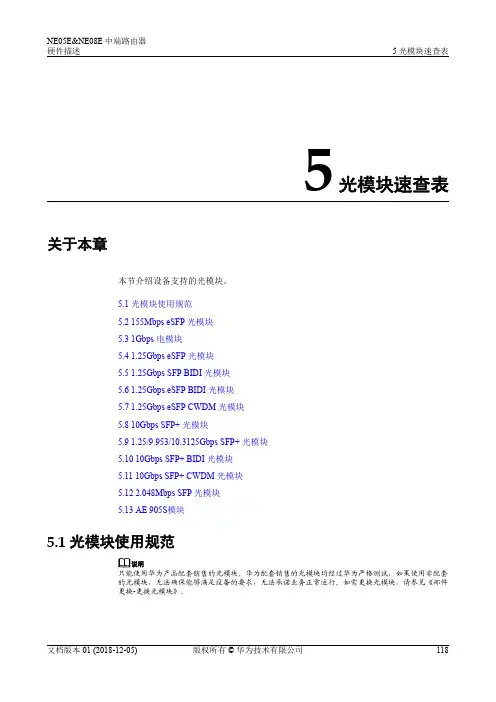

5光模块速查表关于本章本节介绍设备支持的光模块。

5.1 光模块使用规范5.2 155Mbps eSFP 光模块5.3 1Gbps 电模块5.4 1.25Gbps eSFP 光模块5.5 1.25Gbps SFP BIDI 光模块5.6 1.25Gbps eSFP BIDI 光模块5.7 1.25Gbps eSFP CWDM 光模块5.8 10Gbps SFP+ 光模块5.9 1.25/9.953/10.3125Gbps SFP+ 光模块5.10 10Gbps SFP+ BIDI 光模块5.11 10Gbps SFP+ CWDM 光模块5.12 2.048Mbps SFP 光模块5.13 AE 905S模块5.1 光模块使用规范只能使用华为产品配套销售的光模块。

华为配套销售的光模块均经过华为严格测试，如果使用非配套的光模块，无法确保能够满足设备的要求，无法承诺业务正常运行。

如需更换光模块，请参见《部件更换-更换光模块》。

光模块未插到底的预防措施l安装光模块时要用力将模块插到底，听到“啪”的声音或感到轻微震动，表示模块卡锁卡到位。

光模块卡锁没卡到位时，手指和单板上连接器微接触，链路有可能连通，但是在震动、碰撞等情况下，光模块会发生瞬断、甚至松动等故障。

l插入时，确保拉手环闭合(卡锁此时起到定位作用) ；插入后，再拔一下光模块检查是否安装到位，若拔不出则表示插好。

拉手环闭合拉手环打开光模块光口污染的预防措施l现场开局必须配备擦纤纸，跳线插入光口前必须先进行清洁，避免因光跳线端面污染而导致光口的交叉污染，而难于清洁。

使用擦纤纸时，至少放3张，将光纤头水平向一个方向擦拭，并且擦一下换一个地方，擦过的地方不能再用（一般擦一次用一张擦纤纸）。

l暂不使用的光模块必须安装防尘帽，避免灰尘污染, 没有防尘帽的情况下也可使用光纤代替，也可有效避免灰尘进入。

光模块不使用时安装防尘帽光纤也可以代替防尘帽l暂不使用的光纤跳线必须安装防尘帽，避免灰尘污染，然后整齐的挂在光纤架上或盘入在光纤包装盒内，光纤不能受挤压。

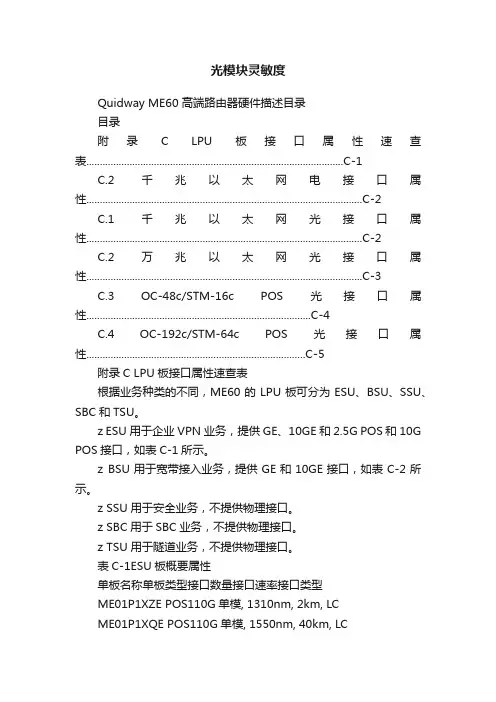

光模块灵敏度Quidway ME60 高端路由器硬件描述目录目录附录 C LPU板接口属性速查表...............................................................................................C-1C.2 千兆以太网电接口属性......................................................................................................C-2C.1 千兆以太网光接口属性......................................................................................................C-2C.2 万兆以太网光接口属性......................................................................................................C-3C.3 OC-48c/STM-16c POS光接口属性...................................................................................C-4C.4 OC-192c/STM-64c POS光接口属性.................................................................................C-5附录C LPU板接口属性速查表根据业务种类的不同，ME60的LPU板可分为ESU、BSU、SSU、SBC和TSU。

z ESU用于企业VPN业务，提供GE、10GE和2.5G POS和10G POS接口，如表C-1所示。

光模块发射光功率和接收灵敏度介绍

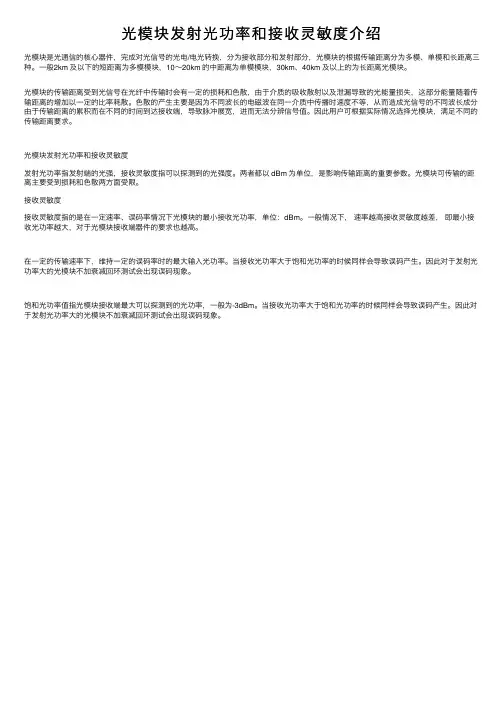

光模块是光通信的核⼼器件，完成对光信号的光电/电光转换，分为接收部分和发射部分，光模块的根据传输距离分为多模、单模和长距离三种。
