新风量测量原始记录

集中空调系统新风量检测原始记录（1/2）
YZCDCYJXC18 样品编号：
受检单位名称：地址：联系人：
检测类型：日常、评价、委托、监督（选其中一项）联系电话：检测日期：年月日
检测依据：《公共场所集中空调通风系统卫生规范》（WS394-2012）、《公共场所集中空调通风系统清洗消毒规范》（WS/T 396-2012）
室内环境：温度℃、湿度 %、风速 m/s、气压 kPa
通风服务区域内设计人流量：人；通风服务区域内实际最大人流量：人；通风服务区人数：人；风管中心温度：℃；
受检集中空调系统名称：；被检风管名称：；风管类型：圆形风管（）、矩形风管（）。

圆形风管:直径：米；分成同心环数量：个；矩形风管：1、宽度米、2、高度米；矩形风管面积：㎡；分成等面积矩形数：个
测定步骤：1、调整热电风速仪；2、将风速仪放入新风管内测量各测点风速，以全部测点风速算数平均值作为平均风速；3、将温度计插入风管中心处，封闭测孔待温度稳定后读数；4、调查服务区人数；5、计算
表一：检测数据
测点说明：测点A1、A2、A3、A4、B1、B2、B3、B4、C1、C2、C3、C4、D1、D2、D3、D4见下页：
陪检者：检测者：复核者：
第页共页。

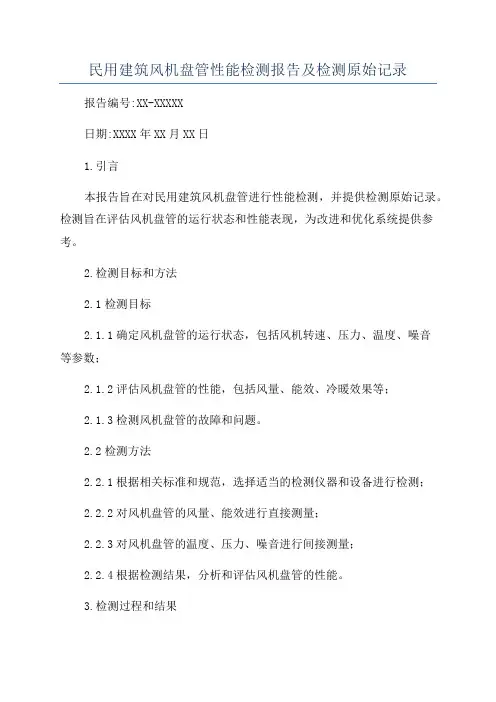

民用建筑风机盘管性能检测报告及检测原始记录报告编号:XX-XXXXX日期:XXXX年XX月XX日1.引言本报告旨在对民用建筑风机盘管进行性能检测，并提供检测原始记录。

检测旨在评估风机盘管的运行状态和性能表现，为改进和优化系统提供参考。

2.检测目标和方法2.1检测目标2.1.1确定风机盘管的运行状态，包括风机转速、压力、温度、噪音等参数；2.1.2评估风机盘管的性能，包括风量、能效、冷暖效果等；2.1.3检测风机盘管的故障和问题。

2.2检测方法2.2.1根据相关标准和规范，选择适当的检测仪器和设备进行检测；2.2.2对风机盘管的风量、能效进行直接测量；2.2.3对风机盘管的温度、压力、噪音进行间接测量；2.2.4根据检测结果，分析和评估风机盘管的性能。

3.检测过程和结果3.1检测设置3.1.1检测设备：采用XXXX型号的风机盘管性能检测仪进行检测；3.1.2检测条件：将风机盘管设置在标准工况条件下进行检测；3.1.3检测参数：对转速、风量、温度、压力、噪音等参数进行检测。

3.2检测过程3.2.1准备工作：校准检测仪器，确保其准确性和可靠性；3.2.2开始检测：将检测仪器连接到风机盘管上，开始记录数据；3.2.3工况变化：通过调整风机盘管的运行参数，模拟不同工况下的性能表现；3.2.4数据记录：记录风机盘管在不同工况下的转速、风量、温度、压力、噪音等数据；3.2.5结束检测：根据检测要求，结束检测过程。

3.3检测结果3.3.1转速：风机盘管在标准工况下的平均转速为XXXXRPM；3.3.2风量：风机盘管在标准工况下的平均风量为XXXXCFM；3.3.3温度：风机盘管在标准工况下的供回风温度差为XXXX℃；3.3.4压力：风机盘管在标准工况下的进出口压差为XXXXPa；3.3.5噪音：风机盘管在标准工况下的噪音水平为XXXXdB；3.3.6能效：风机盘管在标准工况下的能效为XXXX。

4.结论与建议4.1结论根据检测结果分析，风机盘管的运行状态良好，各项性能指标达到或超过了相关标准和规范的要求。

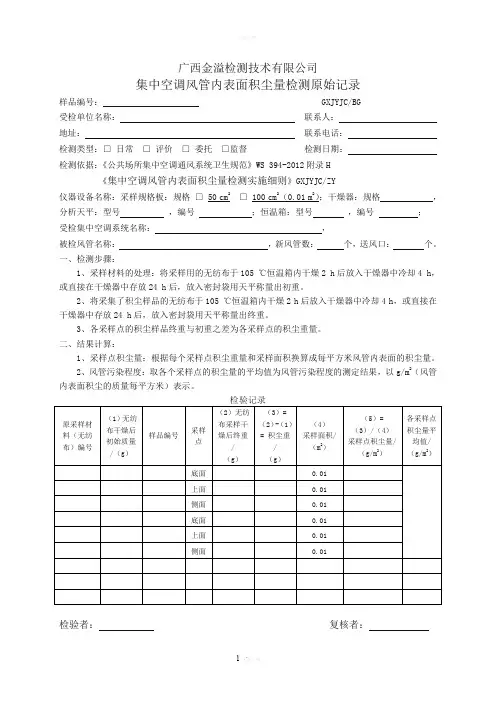

广西金溢检测技术有限公司
集中空调风管内表面积尘量检测原始记录
样品编号： GXJYJC/BG
受检单位名称：联系人：
地址：联系电话：
检测类型：□日常□评价□委托□监督检测日期：
检测依据：《公共场所集中空调通风系统卫生规范》WS 394-2012附录H
《集中空调风管内表面积尘量检测实施细则》GXJYJC/ZY
仪器设备名称：采样规格板：规格□ 50 cm2□ 100 cm2（0.01 m2）；干燥器：规格，分析天平：型号，编号；恒温箱：型号，编号；
受检集中空调系统名称：，
被检风管名称：，新风管数：个，送风口：个。

一、检测步骤：
1、采样材料的处理：将采样用的无纺布于105 ℃恒温箱内干燥2 h后放入干燥器中冷却4 h，或直接在干燥器中存放24 h后，放入密封袋用天平称量出初重。

2、将采集了积尘样品的无纺布于105 ℃恒温箱内干燥2 h后放入干燥器中冷却4 h，或直接在干燥器中存放24 h后，放入密封袋用天平称量出终重。

3、各采样点的积尘样品终重与初重之差为各采样点的积尘重量。

二、结果计算：
1、采样点积尘量：根据每个采样点积尘重量和采样面积换算成每平方米风管内表面的积尘量。

2、风管污染程度：取各个采样点的积尘量的平均值为风管污染程度的测定结果，以g/m2（风管内表面积尘的质量每平方米）表示。

检验者：复核者：
第页共页
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

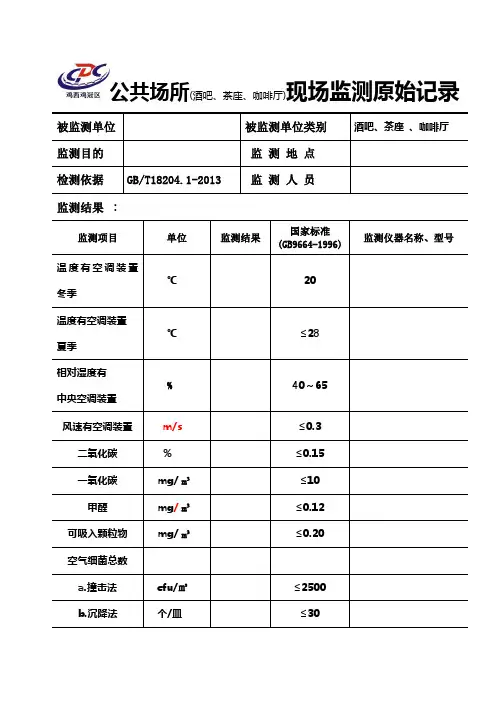

公共场所(酒吧、茶座、咖啡厅)现场监测原始记录被监测单位被监测单位类别酒吧、茶座、咖啡厅监测目的监测地点检测依据GB/T18204.1-2013监测人员监测结果：监测项目单位监测结果国家标准(GB9664-1996)监测仪器名称、型号温度有空调装置冬季℃20 温度有空调装置夏季℃≤28 相对湿度有中央空调装置%40～65 风速有空调装置m/s≤0.3 二氧化碳％≤0.15 一氧化碳mg/ m³≤10甲醛mg/m³≤0.12 可吸入颗粒物mg/ m³≤0.20 空气细菌总数a.撞击法cfu/㎡≤2500b.沉降法个/皿≤30动态噪声，dB(A)≤55新风量m3/（h.人）≥10被监测单位陪同人员：年月日时分饭馆(餐厅)现场监测原始记录被检测单位被检测单位类别饭馆餐厅样品编号GG2015-检测地点餐厅检测目的微小气候监测检测人员检测项目微小气候检测依据GB/T18204.1-2013检测结果：监测项目单位监测结果国家标准(GB 16153-1996)监测仪器名称型号温度℃18-20 相对湿度% 40-80 风速m/s ≤0.15 二氧化碳，％≤0.15 一氧化碳mg/m³≤10甲醛mg/m³≤0.12 可吸入颗粒mg/m³≤0.15 空气细菌数a.撞击法cfu/m³≤4000b.沉降法个/皿个/皿≤40照度，lx ≥50新风量m³/（h.人）≥20被监测单位陪同人员：年月日时分公共场所(理发)现场监测原始记录被监测单位被监测单位类别理发类监测目的监测地点检测依据GB/T18204.1-2013监测人员监测结果：监测项目监测结果国家标准(GB9666-1996)监测仪器名称、型号温度℃采暖地区冬季不低于16 相对湿度% 30～80风速m/s 0.10～0.30混合照度lx 不低于150人工照度lx 不低于100 噪声dB(A)不低于60氨mg/m³不低于30细菌总数个/m³不低于4000二氧化碳％—一氧化碳mg/m³10被监测单位陪同人员：年月日时分公共场所(影剧院、音乐厅、录像厅)现场监测原始记录被监测单位被监测单位类别影剧院、音乐厅、录像厅监测目的监测地点检测依据GB/T18204.1-2013监测人员监测结果：监测项目监测结果国家标准(GB9664-1996)监测仪器名称、型号温度℃有空调装置冬季＞18 温度℃有空调装置夏季≤28 相对湿度 %有中央空调装置40～65 风速 m/s有空调装置≤0.3 二氧化碳％≤0.15 一氧化碳 mg/m³—甲醛 mg/㎡≤0.12 可吸入颗粒物mg/㎡≤0.20 空气细菌总数a.撞击法 cfu/㎡≤4000b.沉降法个/皿≤40动态噪声 dB(A) ≤85新风量 m³/（h.人）≥20被监测单位陪同人员：年月日时分公共场所(游艺厅、舞厅)现场监测原始记录被监测单位被监测单位类别游艺厅、舞厅监测目的监测地点检测依据GB/T18204.1-2013监测人员监测结果：监测项目监测结果国家标准(GB9664-1996)监测仪器名称、型号温度℃有空调装置冬季＞18 温度℃有空调装置夏季≤28 相对湿度%有中央空调装置40～65 风速m/s有空调装置≤0.3 二氧化碳％≤0.15 一氧化碳mg/m³—甲醛mg/m³≤0.12可吸入颗粒物mg/m³≤0.20空气细菌总数a.撞击法cfu/m³≤4000b.沉降法个/皿≤40动态噪声dB(A) ≤85（迪斯科舞≤95）新风量m³/（h.人）≥30被监测单位陪同人员：年月日时分公共场所(浴池)现场监测原始记录被监测单位被监测单位类别浴池监测目的监测地点检测依据GB/T18204.1-2013监测人员监测结果：监测项目监测结果国家标准(GB9665-1996)监测仪器名称型号室温℃更衣室25 浴室（淋、池、盆浴）30-50 桑拿浴60-80二氧化碳%更衣室0.15浴室（淋、池、盆浴）≤0.10 一氧化碳mg/m³更衣室≤10照度lx 更衣室≥50 浴室（淋、池、盆浴）≥30 桑拿浴≥30水温℃浴室（淋、池、盆浴）40-50浴池水浊度NTU浴室（淋、池、盆浴）≤30被监测单位陪同人员：年月日时分公共场所(旅店)现场监测原始记录被监测单位被监测单位类别旅店监测目的监测地点检测依据GB/T18204.1-2013监测人员监测结果：监测项目监测结果国家标准(GB9663-1996)监测仪器名称、型号3—5星级饭店、宾馆1—2星级饭店、宾馆和非星级带空调的饭店、宾馆普通旅店招待所温度冬季℃>20>20≥16（采暖地区）夏季℃<26<26—。

原始记录编号:SMAJ(Y)-QRF/TF-13□□□共20 页第 1 页参加检测人员一览表检测仪器仪表配置表审核：填表：检测日期：陕西煤矿安全装备检测中心SHAANXI Coal Mine Safety Equipment Checkout Center原始记录编号:SMAJ(Y)-QRF/TF-13□□□共20 页第 2 页审核人：记录人：检测日期：陕西煤矿安全装备检测中心SHAANXI Coal Mine Safety Equipment Checkout Center原始记录编号:S M A J(Y)-Q R F/T F-13□□□共20页第3页表4.1 通风机测风、测压原始记录通风机型号：叶片角度：仪器设备：审核人：记录人：检测日期：陕西煤矿安全装备检测中心SHAANXI Coal Mine Safety Equipment Checkout Center原始记录编号:SMAJ(Y)-QRF/TF-13□□□共20 页第 4 页表5.1 通风机电动机功率参数记录通风机型号：叶片角度：仪器设备：审核人：记录人：检测日期：陕西煤矿安全装备检测中心SHAANXI Coal Mine Safety Equipment Checkout Center原始记录编号:S M A J(Y)-Q R F/T F-13□□□共20页第5页表6.1 通风机轴承温升及转速记录审核人：记录人：检测日期：SHAANXI Coal Mine Safety Equipment Checkout Center原始记录编号:SMAJ(Y)-QRF/TF-13□□□共20 页第 6 页表7.1 （运行条件下）通风机噪声记录□有扩散塔，L为塔高的2倍。

审核人：记录人：检测日期：陕西煤矿安全装备检测中心SHAANXI Coal Mine Safety Equipment Checkout Center表8.1 通风机（风机、电机轴承座处）振动检测记录审核人：记录人：检测日期：陕西煤矿安全装备检测中心SHAANXI Coal Mine Safety Equipment Checkout Center表4.2 通风机测风、测压原始记录通风机型号：叶片角度：仪器设备：审核人：记录人：检测日期：陕西煤矿安全装备检测中心SHAANXI Coal Mine Safety Equipment Checkout Center原始记录编号:SMAJ(Y)-QRF/TF-13□□□共20 页第9 页表5.2 通风机电动机功率参数记录通风机型号：叶片角度：仪器设备：审核人：记录人：检测日期：陕西煤矿安全装备检测中心SHAANXI Coal Mine Safety Equipment Checkout Center原始记录编号:S M A J(Y)-Q R F/T F-13□□□共20页第10页表6.2 通风机轴承温升及转速记录审核人：记录人：检测日期：SHAANXI Coal Mine Safety Equipment Checkout Center原始记录编号:SMAJ(Y)-QRF/TF-13□□□共20 页第11 页表7.2 （运行条件下）通风机噪声记录□有扩散塔，L为塔高的2倍。

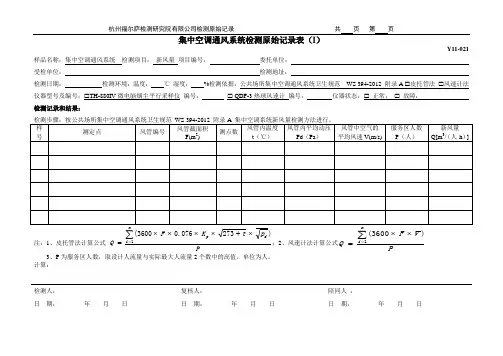

杭州福尔萨检测研究院有限公司检测原始记录共页第页
Y11-021 样品名称：集中空调通风系统检测项目：新风量项目编号：委托单位：
受检单位：检测地址：
检测日期：检测环境：温度：℃湿度：%检测依据：公共场所集中空调通风系统卫生规范WS 394-2012 附录A 皮托管法 风速计法仪器型号及编号： TH-880IV微电脑烟尘平行采样仪编号： QDF-3热球风速计编号：仪器状态： 正常； 故障：
检测记录和结果：
注：1、皮托管法计算公式
P
p
t
K
F Q i
d p
∑=
⨯
+
⨯
⨯
⨯
⨯
=1
)
273
076
.
3600
(
；2、风速计法计算公式
P
V
F
Q
n
i
∑
=
⨯
⨯
=1
)
3600
(
3、P为服务区人数，取设计人流量与实际最大人流量2个数中的高值，单位为人。

计算：
检测人：复核人：陪同人：
日期：年月日日期：年月日日期：年月日。

TK-TR-(02)-019/A0
武汉市深科工程检测有限公司
风压原始记录表
委托编号：检验编号：第页/共页
风压原始记录表
委托编号：检验编号：第页/共页
武汉市深科工程检测有限公司
风压原始记录表
委托编号：检验编号：第页/共页
武汉市深科工程检测有限公司
风压原始记录表
委托编号：检验编号：第页/共页
武汉市深科工程检测有限公司
风压原始记录表
委托编号：检验编号：第页/共页
武汉市深科工程检测有限公司
风压原始记录表
委托编号：检验编号：第页/共页
——记录结束——。
