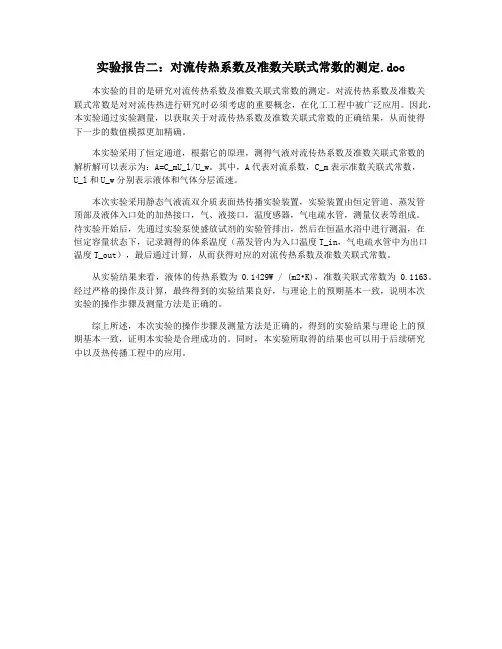

对流传热系数的测定

一、实验目的1. 了解对流传热的基本原理，掌握对流传热系数的测定方法。

2. 掌握牛顿冷却定律的应用，通过实验验证其对流传热系数的计算公式。

3. 分析影响对流传热系数的因素，如流体速度、温度差、流体性质等。

二、实验原理对流传热系数是指单位时间内，单位面积上流体温度差为1℃时，单位面积上传递的热量。

牛顿冷却定律描述了对流传热过程，即：Q = h A (T1 - T2)式中：Q ——传热量（W）h ——对流传热系数（W/(m²·K)）A ——传热面积（m²）T1 ——高温流体温度（℃）T2 ——低温流体温度（℃）根据牛顿冷却定律，可以通过实验测量传热量、传热面积、流体温度差，从而计算出对流传热系数。

三、实验仪器与材料1. 套管换热器2. 温度计3. 流量计4. 计时器5. 计算器6. 水和空气四、实验步骤1. 准备实验仪器，连接套管换热器、温度计、流量计等。

2. 在套管换热器内注入水，打开冷却水阀门，调节流量至预定值。

3. 在套管换热器外通入空气，调节风速至预定值。

4. 同时打开加热器和冷却水阀门，使水加热至预定温度，空气冷却至预定温度。

5. 记录开始加热和冷却的时间，观察温度变化。

6. 当温度变化稳定后，记录温度计的读数，计算温度差。

7. 关闭加热器和冷却水阀门，停止实验。

五、实验数据与处理1. 记录实验数据，包括水温度、空气温度、流量、时间等。

2. 根据牛顿冷却定律计算传热量Q：Q = m c ΔT其中，m为水的质量流量（kg/s），c为水的比热容（J/(kg·K)），ΔT为温度差（K）。

3. 计算对流传热系数h：h = Q / (A ΔT)六、实验结果与分析1. 根据实验数据，计算对流传热系数h，并与理论值进行比较。

2. 分析实验结果，探讨影响对流传热系数的因素。

3. 分析实验误差，总结实验经验。

七、结论通过对对流传热系数的测定实验，掌握了对流传热的基本原理和牛顿冷却定律的应用。

5 对流给热系数测定5.1 实验目的（1） 测定水蒸汽在圆直水平管外冷凝给热系数α0及冷流体(空气或水)在圆直水平管内的强制对流给热系数αi 。

（2） 观察水蒸汽在圆直水平管外壁上的冷凝状况（膜状冷凝和滴状冷凝）。

5.2实验原理5.2.1.串联传热过程冷流体（空气和水）与热流体水蒸汽通过套管换热器的内管管壁发生热量交换的过程可分为三步:○1套管环隙内的水蒸汽通过冷凝给热将热量传给圆直水平管的外壁面(A 0)； ○2热量从圆直水平管的外壁面以热传导的方式传至内壁面(A i )； ○3内壁面通过对流给热的方式将热量传给冷流体(V c )。

在实验中, 水蒸汽走套管换热器的环隙通道, 冷流体走套管换热器的内管管内, 当冷、热流体间的传热达到稳定状态后, 根据传热的三个过程、牛顿冷却定律及冷流体得到的热量, 可以计算出冷热流体的给热系数（以上是实验原理）。

（以下是计算方法）传热计算公式如下:Q=α0A 0( T –T w )m = αi A i ( t w –t)m =V c ρc C pc (t 2-t 1) (1)由（1）式可得:m w pc c c T T A t t C V )()(0120--=ρα (2)m w i pc c c i t t A t t C V )()(12--=ρα (3)式（2）中, ( T –Tw)为水蒸汽温度与内管外壁面温度之差, 式（3）中, ( tw –t)为内管内壁面温度与冷流体温度之差。

由于热流体温度T 、内管外壁温Tw 、冷流体温度t 及内管内壁温tw 均沿内管管长不断发生变化, 因此, 温差( T –Tw) 和( tw –t)也随管长发生变化, 在用牛顿冷却定律算传热速率Q 时, 温差应分别取进口（1）与出口（2）处两端温差的对数平均值( T –Tw)m 和( tw –t)m, 方法如下:22112211ln )()()(w W W w w T T T T T T T T T T -----=- （4） 22112211ln )()()(t t t t t t t t t t w w w w m w -----=- （5）当套管换热器的内管壁较薄且管壁导热性能优良（即λ值较大）时, 管壁热阻可以忽略不计, 可近似认为管壁内、外表面温度相等, 即Tw1=tw1, Tw2=tw2。

对流传热系数的测定实验指导书1 训练目的：1．1熟悉换热装置中的各种设备及名称、各类测量仪表及名称、控制阀门的作用、冷热流体进出口位置等。

1．2了解换热器的结构，掌握对装置的试压、试漏等操作技能。

1．3掌握传热系统的流程和开、停车步骤及常见事故的处理方法。

1．4学会对流传热系数的测定方法。

1．5测定空气在圆形直管内（或螺旋槽管内）的强制对流传热系数，并把数据整理成准数关系式。

1．6了解影响对流传热系数的因素和强化传热的途径。

2．实验内容：测定不同空气流量下空气和水蒸汽在套管换热器中的进出口温度，求得空气在管内的对流传热系数。

3 基本原理3．1准数关系式对流传热系数是研究传过程及换热性能的一个很重要的参数。

在工业生产和科学研究中经常采用间壁式换热装置来达到物料的冷却和加热目的，这种传热过程是冷热流体通过固体壁面（传热元件）进行的热量交换，由热流体对固体壁面的对流传热、固体壁面的热传导和固体壁面对流传热所组成。

由单位传热速率议程式知，单位时间、单位传热面积所传递的热量为q=K（T－t）而对流传热所传递的热量，对于冷热流体可由牛顿定律表示q=a h·（T－T wl）或q=a·（t w2－t）式中q—传热量，W/℃；a—给热系数，W/㎡；T—热流体温度，℃；t—冷液体温度，℃；T w1、t w2—热冷液体的壁温，℃；下标：c—冷侧面h—热侧由于对流传热过程十分复杂，影响因素极多，目前尚不能通过解析法得到对流传热系数的关系式，它必须由实验加以测定获得各种因素下对流传热系数的定量关系。

为了减少实验工作量，采用因次分析法将有关的影响因素无因次化处理后组成若干个无因次数群，从而获得描述对流传热过程的无因次方块字程。

在此基础上组织实验，并经过数据处理得到相应的关系式，如流体在圆形（光滑）直管中做强制对流传热时传热系数的变化规律可用如下准数关联式表示N u=CR e m P r n=ad/λR e=duρ/µ=dw/AμNμ—努塞尔特准数；Re—雷诺准数；P r—普兰特准数；w—空气的质量流量，㎏/s；d—热管内径，m；A—换热管截面积，㎡；μ—定性温度下空气的粘度，P a·S；λ—定性温度下空气的导热系数，W/（m·℃）；a—对流传热系数，W/（㎡·℃）；当流体被加热时，n=0.4；被冷却时，n=0.3。

竭诚为您提供优质文档/双击可除对流传热系数测定实验报告篇一：空气—蒸汽对流给热系数测定实验报告及数据、答案空气—蒸汽对流给热系数测定一、实验目的⒈通过对空气—水蒸气光滑套管换热器的实验研究，掌握对流传热系数α1的测定方法，加深对其概念和影响因素的理解。

并应用线性回归分析方法，确定关联式nu=ARempr0.4中常数A、m的值。

⒉通过对管程内部插有螺纹管的空气—水蒸气强化套管换热器的实验研究，测定其准数关联式nu=bRem中常数b、m的值和强化比nu/nu0，了解强化传热的基本理论和基本方式。

二、实验装置本实验设备由两组黄铜管（其中一组为光滑管，另一组为波纹管）组成平行的两组套管换热器，内管为紫铜材质，外管为不锈钢管，两端用不锈钢法兰固定。

空气由旋涡气泵吹出，由旁路调节阀调节，经孔板流量计，由支路控制阀选择不同的支路进入换热器。

管程蒸汽由加热釜发生后自然上升，经支路控制阀选择逆流进入换热器壳程，其冷凝放出热量通过黄铜管壁被传递到管内流动的空气，达到逆流换热的效果。

饱和蒸汽由配套的电加热蒸汽发生器产生。

该实验流程图如图1所示，其主要参数见表1。

表1实验装置结构参数12蒸汽压力空气压力图1空气-水蒸气传热综合实验装置流程图1—光滑套管换热器；2—螺纹管的强化套管换热器；3—蒸汽发生器；4—旋涡气泵；35—旁路调节阀；6—孔板流量计；7、8、9—空气支路控制阀；10、11—蒸汽支路控制阀；12、13—蒸汽放空口；15—放水口；14—液位计；16—加水口；三、实验内容1、光滑管①测定6～8个不同流速下光滑管换热器的对流传热系数α1。

②对α1的实验数据进行线性回归，求关联式nu=ARem 中常数A、m的值。

2、波纹管①测定6～8个不同流速下波纹管换热器的对流传热系数α1。

②对α1的实验数据进行线性回归，求关联式nu=bRem 中常数b、m的值。

四、实验原理1．准数关联影响对流传热的因素很多，根据因次分析得到的对流传热的准数关联为：nu=cRemprngrl式中c、m、n、l为待定参数。

对流传热系数测定实验.doc实验目的：1.测定水在圆管内的对流传热系数。

2.熟悉实验过程和方法，掌握实验技能。

实验原理：对流传热是指在流体内部，由于温度差而发生的热量传递过程。

负责传热的机构是流体内的对流，它能有效地加快热量的传递。

圆管内加热相当于给液体部分加热，液体受热变得稀薄，流动影响整个管道，使得流体相对速度增加，对流热传导增强，同时散热增大。

对流传热系数，以水作为样品，可得公式如下：V=λ(ρ 2-ρ1)gL^3/μQ其中：V 水流速λ 对流传热系数ρ1 密度ρ2 受热稀薄液体的密度g 重力加速度L 热交换区段的长度μ 动力粘度系数Q 加热量测量方法：以恒流供热方式加热，用热电偶及温度计测量流体进入和流出处的温度，并通过流量表测量流体流量。

最后，利用以上数据及传热计算公式计算对流传热系数。

实验过程：1.组装好实验装置。

2.调节水流量，打开恒温水浴，调节温度至稳定后，进一步调节流量，直到流量稳定。

3.测量流体进入和流出处的温度，测量流体流量，并记录数据。

实验记录：表一流体进出口温度及温度差（数据保留两位小数）进口温度45.20°C 流量计温度差 6.95°C表二流量及所用时间流量（L/min）时间（s）0.50 55.110.60 48.781.10 23.61采用已有数据计算出对流传热系数的值如下：ρ1 998kg/m³μ 1.004×10^{-3}N/s·m²Q 0.293WL 0.15mλ 195.44W/(m²·K)实验结果：本次实验得到了水在圆管内的对流传热系数λ=195.44W/(m²·K)。

对流传热系数测定实验报告对流传热系数测定实验报告引言：热传导是物质内部传递热量的方式之一，而对流传热则是指通过流体介质传递热量的过程。

对流传热系数是描述该过程的重要参数之一。

本实验旨在通过测定实验方法，确定对流传热系数，并探讨其影响因素。

实验装置和方法：实验装置主要包括一个加热器、一个冷却器、一个测温仪和一根试管。

首先，将试管一端与加热器相连，另一端与冷却器相连。

然后，在试管内部加入一定量的流体介质，如水。

接下来，将加热器加热至一定温度，同时使用测温仪测量试管内部和外部的温度。

通过记录试管内外温度的变化，可以计算出对流传热系数。

实验结果和分析：通过实验测量，我们得到了一组温度数据，并利用这些数据计算出了对流传热系数。

然后，我们将对流传热系数与其他因素进行分析。

首先，我们探讨了流体介质的影响。

我们使用了不同流体介质进行实验，并比较了它们的对流传热系数。

结果表明，不同流体介质的传热性能存在差异。

例如，水的对流传热系数要大于油的对流传热系数。

这是因为水的热导率较高，能够更快地传递热量。

而油的热导率较低，传热速度较慢。

其次，我们研究了流体流速的影响。

我们调节了流体流速，并测量了对流传热系数的变化。

结果显示，随着流速的增加，对流传热系数也会增加。

这是因为流体流速的增加会增加流体与试管壁之间的接触面积，从而增加传热效率。

此外，我们还考察了试管的材料对对流传热系数的影响。

我们使用了不同材料的试管进行实验，并比较了它们的对流传热系数。

结果显示，不同材料的试管对对流传热系数有一定的影响。

例如，金属试管的对流传热系数要大于玻璃试管的对流传热系数。

这是因为金属具有较高的热导率，能够更好地传递热量。

结论：通过本实验，我们成功地测定了对流传热系数，并分析了其影响因素。

实验结果表明，流体介质、流体流速和试管材料都会对对流传热系数产生影响。

在实际应用中，我们可以根据这些影响因素来选择合适的流体介质、控制流速和选择合适的材料，以提高传热效率。

广州大学实验报告项目名称：对流传热系数测定实验学院：化学化工学院专业年级：广州大学教务处制一、实验目的1、通过对传热系数a准数关联系的测定，掌握实验方法，加深对流传热概念和影响因素的理解。

2、应用线性回归分析方法，确定关联式Nu=ARe m Pr0.4 中常数A、m的值。

3、加深对由实验确定经验公式的量纲分析法的理解4、得出得出单一流体下的总传热系数K。

二、实验的基本原理1、对流传热系数a i 的测定以蒸汽为加热介质走外管，空气为冷却介质走内管。

对流传热系数a I 可以根据牛顿冷却定律，通过用实验来测定。

由牛顿冷却定律：)(M W i T T S Qa -=式中：ai ——管内流体对流传热系数，W/(m2.℃); Q —传热速率，W;S —内管传热面积，㎡； Tw ——壁面平均温度，℃； Tm ——定性温度，℃。

传热面积计算公式：S=πdL 定性温度：221T T T M +=上式中：d —管内径，m;L —传热管测量段的实际长度，m;T1,T2——冷流体的入口、出口温度，℃。

传热速率)(21,T T C V Q P M M S -=ρ式中：M S V ,—冷流体在套管内的平均体积流量，m3/s; M ρ—冷流体的密度，kg/m3;P C —冷流体的定压比热容，J/(kg.℃)。

2、对流传热系数ai 准数关联式的确定流体在管内做强制湍流，准数关联式的形式为：Nu=ARemPrn在本实验条件下在管内被加热的空气，普兰特数Pr 变化不大，可近似为常数，则关联式的形式可简化为：Nu=A ’Rem 所以仅有A ’，m 两个参数。

则两边取对数得：'lg Re lg lg A m Nu +=显然，上式中是一个线性方程，通过实验测定并计算得出一系列的Nu 和Re,即可在双对数坐标系中描绘出Nu —Re 直线，然后进行线性回归即可得出m,lgA ’,继而确定准数关联式雷诺数：μπρμρπμρd V Vd du 4d 4Re 2===则努塞尔数：λadNu =上式中λμ,分别为空气的粘度、流体的热导率（在定性温度Tm 下查出）三、实验装置图附图：空气-水蒸气传热综合实验装置流程图1、普通套管换热器；2、内插有螺旋线圈的强化套管换热器；3、蒸汽发生器；4、旋涡气泵；5、旁路调节阀；6、孔板流量计；7、风机出口温度（冷流体入口温度）测试点；8、9空气支路控制阀；10、11、蒸汽支路控制阀；12、13、蒸汽放空口；14、蒸汽上升主管路；15、加水口；16、放水口；17、液位计；18、冷凝液回流口四、实验步骤：1、实验前准备，检查工作（1）向电加热釜中加水至液位计上端显示安全水位之上。
